MANUAL DE UTILIZADOR SPIW4222 WHIRLPOOL

Instruções de utilização

FUNCIONAMIENTO DE EMERGENCIA

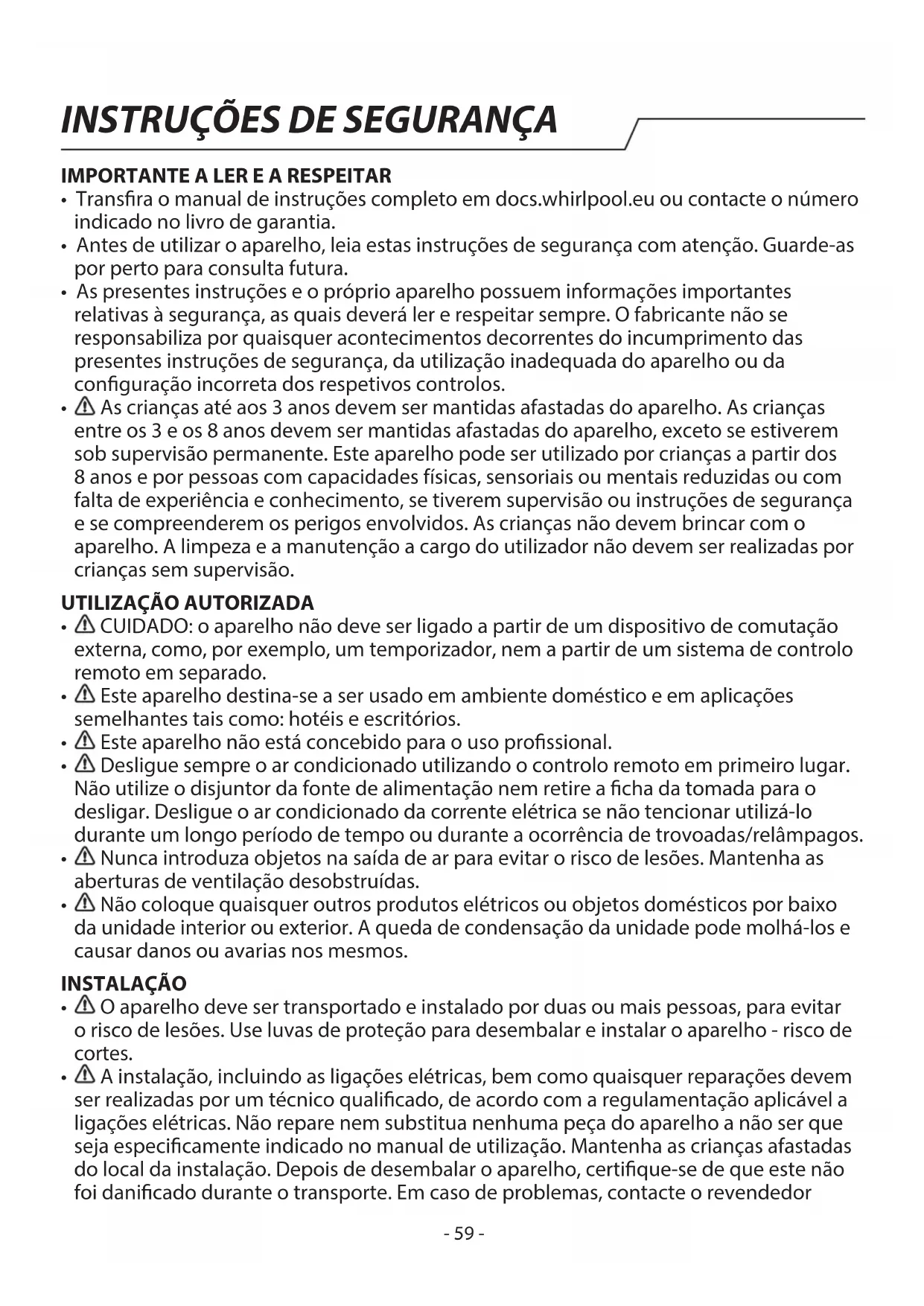

• Transfira o manual de instruções completo em docs.whirlpool.eu ou contacte o número indicado no livro de garantia.
• Antes de utilizar o aparelho, leia estas instruções de segurança com atenção. Guarde-as por perto para consulta futura.
• As presentes instruções e o próprio aparelho possuem informações importantes relativas à segurança, as quais deverá ler e respeitar sempre. O fabricante não se responsabiliza por quaisquer acontecimentos decorrentes do incumprimento das presentes instruções de segurança, da utilização inadequada do aparelho ou da configuração incorreta dos respetivos controlos.
• As crianças até aos 3 anos devem ser mantidas afastadas do aparelho. As crianças entre os 3 e os 8 anos devem ser mantidas afastadas do aparelho, exceto se estiverem sob supervisão permanente. Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se tiverem supervisão ou instruções de segurança e se compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a cargo do utilizador não devem ser realizadas por crianças sem supervisão.

UTILIZAÇÃO AUTORIZADA

• CUIDADO: o aparelho não deve ser ligado a partir de um dispositivo de comutação externa, como, por exemplo, um temporizador, nem a partir de um sistema de controlo remoto em separado.
• Este aparelho destina-se a ser usado em ambiente doméstico e em aplicações semelhantes tais como: hotéis e escritórios.
• Este aparelho não está concebido para o uso profissional.
• À Desligue sempre o ar condicionado utilizando o controlo remoto em primeiro lugar. Não utilize o disjuntor da fonte de alimentação nem retire a ficha da tomada para o desligar. Desligue o ar condicionado da corrente elétrica se não tencionar utilizá-lo durante um longo período de tempo ou durante a ocorrência de trovoadas/relâmpagos.
• Nunca introduza objetos na saída de ar para evitar o risco de lesões. Mantenha as aberturas de ventilação desobstruídas.
• Não coloque quaisquer outros produtos elétricos ou objetos domésticos por baixo da unidade interior ou exterior. A queda de condensação da unidade pode molhá-los e causar danos ou avarias nos mesmos.

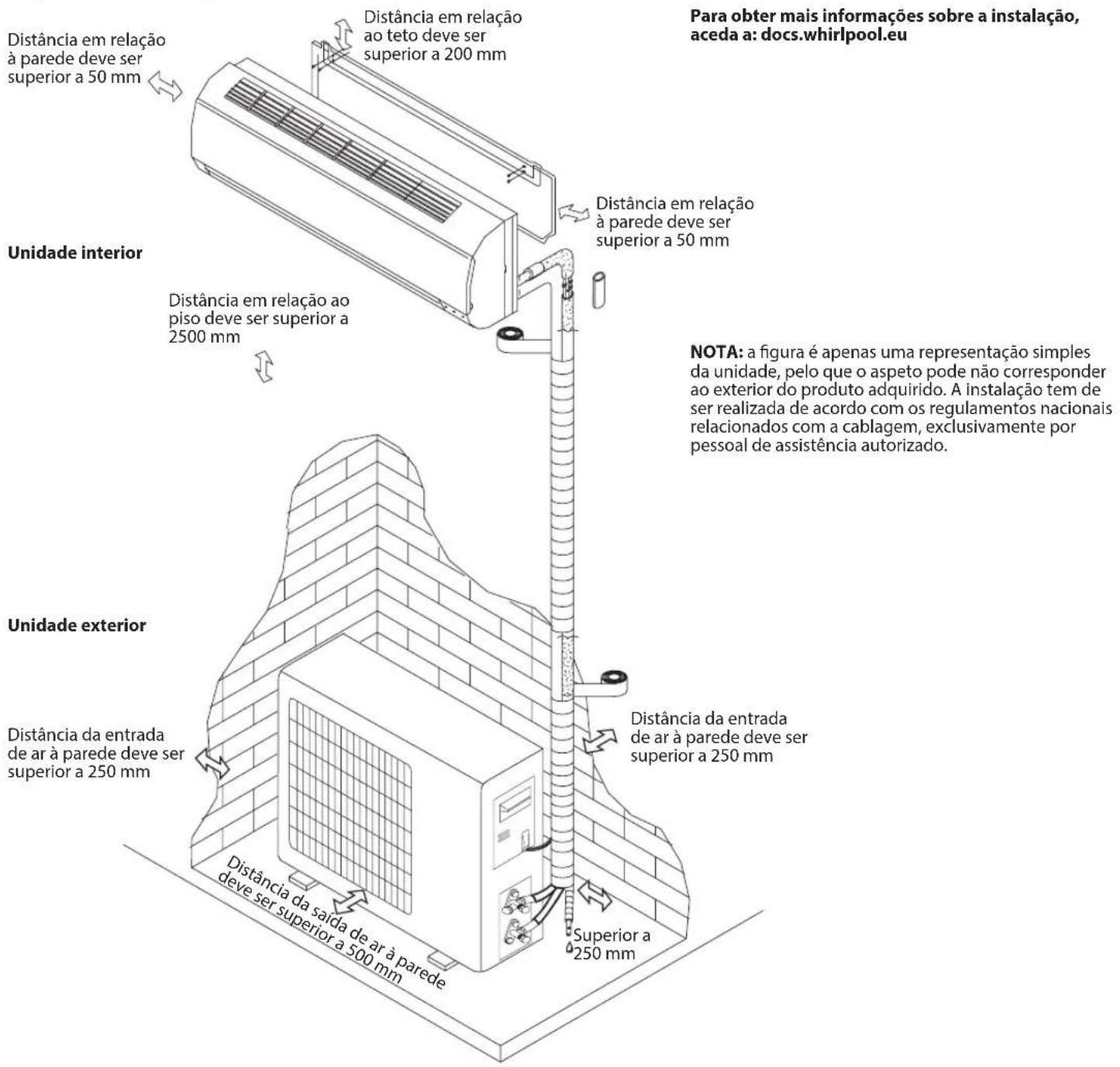

INSTALAÇÃO

• O aparelho deve ser transportado e instalado por duas ou mais pessoas, para evitar o risco de lesões. Use luvas de proteção para desembalar e instalar o aparelho - risco de cortes.
• A instalação, incluindo as ligações elétricas, bem como quaisquer reparações devem ser realizadas por um técnico qualificado, de acordo com a regulamentação aplicável a ligações elétricas. Não repare nem substitua nenhuma peça do aparelho a não ser que seja especificamente indicado no manual de utilização. Mantenha as crianças afastadas do local da instalação. Depois de desembalar o aparelho, certifique-se de que este não foi danificado durante o transporte. Em caso de problemas, contacte o revendedor

INSTRUÇÕES DE SEGURANÇA

ou o Serviço Pós-Venda mais próximo. Uma vez instalado o aparelho, os elementos da embalagem (plástico, peças de esferovite, etc.) devem ser armazenados longe do alcance das crianças - risco de asfixia. Deve desligar o aparelho da corrente elétrica remota antes de efetuar qualquer operação de instalação, para evitar o risco de choques elétricos. Durante a instalação, certifique-se de que o aparelho não danifica o cabo de alimentação, pois existe o risco de incêndio ou de choques elétricos. Ligue o aparelho apenas depois de concluída a instalação do mesmo.

• Quando deslocar ou mudar a localização do ar condicionado, contacte técnicos de assistência experientes para desligar e reinstalar a unidade.
• ⚠️ O aparelho não deve ser instalado em zonas de lavandaria.
• O aparelho deve ser instalado, operado e armazenado em locais com uma área de piso superior a 10 m². Monte a unidade interior pelo menos 2,5 m acima do nível do piso ou solo.
• A instalação da tubagem deverá ser efetuada em locais com uma área de piso superior a 10 m ^2 , em conformidade com os regulamentos nacionais relativos a instalações de gás.

AVISOS SOBRE ELETRICIDADE

• A corrente elétrica tem de ter a tensão nominal necessária e circuitos especiais para o aparelho. O diâmetro do cabo de alimentação tem de cumprir os requisitos necessários.
• Deve ser instalado um interruptor multipolar na cablagem fixa, de acordo com a regulamentação aplicável a ligações elétricas; além disso, o aparelho deve dispor de ligação à terra, de acordo com as normas de segurança elétrica nacionais.
• Deve ser ligado à cablagem fixa um interruptor de desligamento de todos os polos, com uma separação de contactos mínima de 3 mm em todos os polos, e o aparelho tem de ser ligado à terra de acordo com as normas de segurança elétrica nacionais.
• Não utilize extensões, tomadas múltiplas ou adaptadores. Após a instalação da máquina de secar, os componentes elétricos devem estar inaccessíveis ao utilizador. Não utilize o aparelho com os pés descalços ou molhados. Não ligue este aparelho se o cabo ou a ficha elétrica apresentar danos, se não estiver a funcionar corretamente, se estiver danificado ou se tiver caído.
• Se o cabo de alimentação estiver danificado deverá ser substituído por um idêntico do mesmo fabricante ou por um técnico de assistência ou pessoas similarmente qualificadas de modo a evitar a ocorrência de situações perigosas, pois existe o risco de choques elétricos.
• Deve ser incorporado na cablagem fixa um dispositivo de corrente residual (RCD) com uma corrente residual nominal que não ultrapasse 30 mA, de acordo com a legislação nacional.
• A temperatura do circuito refrigerante será alta, por isso mantenha o cabo de interligação afastado do tubo de cobre.
• Certifique-se de que a ligação à terra é segura e que existe um cabo de terra ligado ao sistema de ligação à terra especial do edifício, instalado por profissionais. O aparelho tem de possuir um interruptor de proteção contra fugas elétricas e um disjuntor auxiliar com capacidade suficiente. O disjuntor tem de integrar uma função de disparo magnético e térmico para garantir proteção em caso de curto-circuito e sobrecarga.

INSTRUÇÕES DE SEGURANÇA

Modelo 9K e 12K 18K 24K
Capacidade necessária do disjuntor 16A 20A 25A

- Para efetuar a ligação do cabo de alimentação e a ligação de cabos entre as unidades interior e exterior, consulte o esquema de ligações do aparelho.

LIMPEZA E MANUTENÇÃO

- AVISO: assegure-se de que o aparelho está desligado da fonte de alimentação antes de realizar quaisquer operações de manutenção; nunca use uma máquina de limpeza a vapor para limpar o aparelho - risco de choques elétricos.

ELIMINAÇÃO DA EMBALAGEM

O material da embalagem é 100% reciclável, conforme indicado pelo símbolo de reciclagem ( ) As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com as normas estabelecidas pelas autoridades locais.

ELIMINAÇÃO DE ELETRODOMÉSTICOS

Este aparelho é fabricado com materiais recicláveis ou reutilizáveis. Elimine-o em conformidade com as normas de eliminação de resíduos locais. Para obter mais informações sobre o tratamento, recuperação e reciclagem de eletrodomésticos, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o aparelho. Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/EU relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar a eliminação correta deste produto, estamos a proteger o ambiente e a saúde humana contra riscos negativos.

O símbolo (☒) no produto, ou nos documentos que acompanham o produto, indica que este aparelho não deve ser tratado como resíduo doméstico e deve ser transportado para um centro de recolha adequado para proceder à reciclagem do equipamento elétrico e eletrónico.

DECLARAÇÃO DE CONFORMIDADE

Este produto pode conter Gases Fluorados com Efeito de Estufa abrangidos pelo Protocolo de Quioto; o gás refrigerante está dentro de um sistema selado hermeticamente. (R410a, GWP 2088). A quantidade máxima da carga de gás refrigerante é de 2,5 kg. Consulte a etiqueta de características estipuladas para obter informações detalhadas.

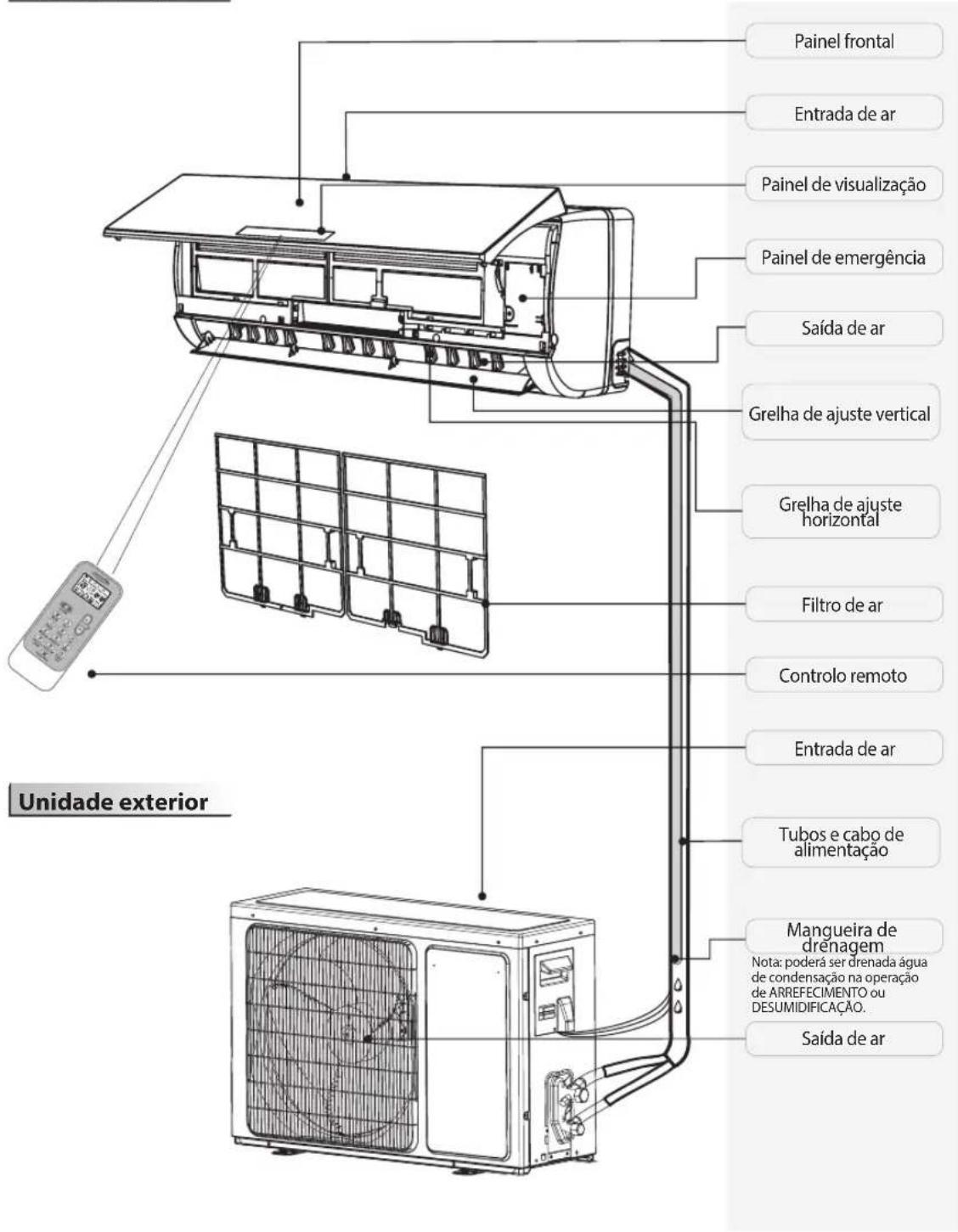

Descrição do produto

Unidade interior

Painel frontal Entrada de ar Painel de visualização Painel de emergência Saída de ar Grelha de ajuste vertical Grelha de ajuste horizontal Filtro de ar Controlo remoto Entrada de ar Tubos e cabo de alimentação Mangueira de drênagem Nota: poderá ser drenada água de condensação na operação de ARREFECIMENTO ou DESUMIDIFICAÇÃO. Saída de ar Unidade exterior

As imagens deste manual baseiam-se na vista exterior de um modelo padrão. Consequentemente, poderão não corresponder ao modelo de ar condicionado que possui.

Apresenta a indicação "FC" como lembrete para limpar o filtro.

Acende-se durante o funcionamento.

Fica intermitente durante a descongelação da unidade exterior.

Indicador 6 ^TH SENSE (3)

Acende-se quando 6 ^TH SENSE estiver ativo.

Apaga-se quando terminar o funcionamento de 6 ^TH SENSE.

Indicador de monitorização do filtro (4)

Fica intermitente quando o filtro precisar de ser limpo.

O indicador de monitorização do filtro fica intermitente passadas 720 horas de utilização, como lembrete para limpar o filtro.

Após a limpeza do filtro, prima o botão de reposição do filtro situado na unidade interior, atrás do painel frontal, para apagar o indicador de monitorização do filtro intermitente.

Indicador da humidade (5)

Acende-se ao apresentar o nível de humidade.

Apaga-se ao apresentar a temperatura.

Acende-se durante o tempo definido.

Apaga-se quando terminar o funcionamento do temporizador.

Acende-se quando o modo de repouso estiver definido; o indicador de funcionamento fica intermitente 10 vezes e, em seguida, o visor apaga-se.

Para ares condicionados sem controlo por Wi-Fi, recomendamos o Wpro SmartClim: este é um dispositivo inteligente para controlar as definições principais do aparelho através de Wi-Fi, a partir do smartphone.

Este acessório não está incluído na embalagem do produto. Contacte o nosso serviço pós-venda para obter mais informações e adquirir este acessório.

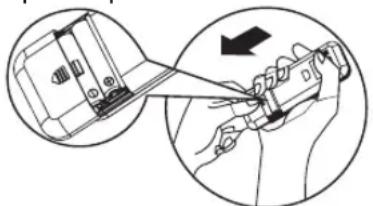

Introduzir as pilhas no controlo remoto

1. Pressione ligeiramente para baixo na zona do encaixe da tampa das pilhas e empurre a tampa na direção da seta para a retirar, da forma apresentada.
2. Coloque 2 pilhas AAA (1,5 V) no compartimento. Certifique-se de que as polaridades "+" e "-" ficam posicionadas corretamente.
3. Feche a tampa das pilhas do controlo remoto.

- Reposição das predefinições do controlo remoto

Sempre que as pilhas do controlo remoto forem substituídas ou recarregadas, a predefinição é reposta para o modo de aquecimento. O controlo remoto de aquecimento pode ser usado apenas para arrefecer os modelos com ar condicionado.

Utilizar o controlo remoto para comandar o aparelho

• Para operar o aparelho utilizando o controlo remoto, direcione-o para o dispositivo de receção da unidade interior para garantir a receção.
• Ao enviar um sinal do controlo remoto, o símbolo fica intermitente durante 1 segundo. Quando o sinal é recebido, o aparelho emite um sinal sonoro.

Receptor de sinal

• O controlo remoto comanda o ar condicionado até uma distância de 7 m.
• Sempre que as pilhas do controlo remoto forem substituídas, o controlo remoto é predefinido para o modo de aquecimento.

Nota: siga as instruções correspondentes ao controlo remoto que possui para utilizar o ar condicionado.

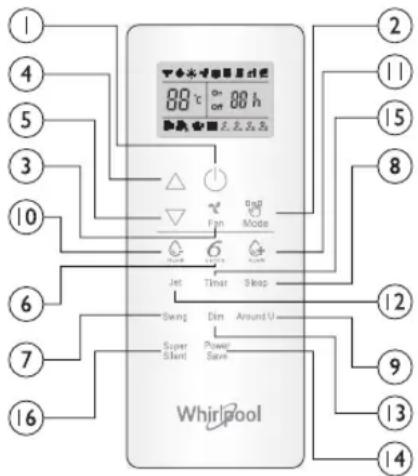

Descrição das funções dos botões (P1-04)

1. BOTÃO ON/OFF (LIGAR/DESLIGAR) Permite ligar ou desligar o aparelho.

2. BOTÃO FAÑ (DE VENTOINHA)

Permite selecionar a velocidade da ventoinha na sequência automática, alta, média ou baixa.

4-5. BOTÃO TEMPERATURE (TEMPERATURA)

Permite seleccionar a temperatura ambiente. Utilizado para definir as horas no modo de temporizador.

1. BOTÃO 6 ^TH SENSE

Permite definir ou cancelar o funcionamento de 6 ^th sense.

1. BOTÃO SWING (DE OSCILAÇÃO)

Permite iniciar ou parar a função de oscilação da grelha de ajuste horizontal e definir a direção do fluxo de ar para cima/baixo.

10-11. BOTÃO HUMIDITY (DE HUMIDADE)

Utilizado para definir o nível de humidade pretendido; só disponível no modo 6 ^TH SENSE.

1. BÔTÃO SUPER SILENT (DE MODO SUPERSILENCIOSO)

Utilizado para iniciar ou parar o modo supersilencioso, para que o ruído seja o menor possível.

1 4 5 3 10 6 7 16 88°C on 88 h Fan Jet Timer Snap Swing Dim Around U Super Shint Power Save Whirlpool 2 11 15 8 12 9 13 14

Símbolos do visor do controlo remoto

Indicador de arrefecimento

Velocidade automática da ventoinha

Utilizado para selecionar o modo de funcionamento na sequência de arrefecimento, aquecimento ou ventoinha.

1. BOTÃO SLEEP (DE REPOUSO)

Utilizado para selecionar o modo de repouso; a sequência é repouso 1, repouso 2, repouso 3, repouso 4 e repouso desligado.

1. BOTÃO AROUND U

Utilizado para definir ou cancelar a função Around U.

1. BOTÃO JET

Utilizado para iniciar ou parar o arrefecimento ou o aquecimento rápido.

1. BÔTÃO DIM (DE ESCURECIMENTO)

Utilizado para ligar ou desligar a luz do visor da unidade interior.

1. BOTÃO POWER SAVE (DE POUPANÇA DE ENERGIA)

Utilizado para iniciar ou parar a operação de poupança de energia.

1. BÔTÃO TIMER (DÉ TEMPORIZADOR)

Utilizado para definir as horas de ligação ou desligamento do aparelho.

Controlo remoto ativo ao premir o botão DESBLOQUEAR

Prima o botão, a retroiluminação acende-se e os botões de funções ficam ativos para

Indicador de mais humidade

Velocidade alta da ventoinha

a utilização. Volte a premir para bloquear o controlo remoto. Se não for efetuada qualquer operação no controlo remoto durante 10 s, este fica bloqueado automaticamente.

Velocidade média da ventoinha

Indicador de Só ventoinha

Velocidade baixa da ventoinha

Transmissão de sinal

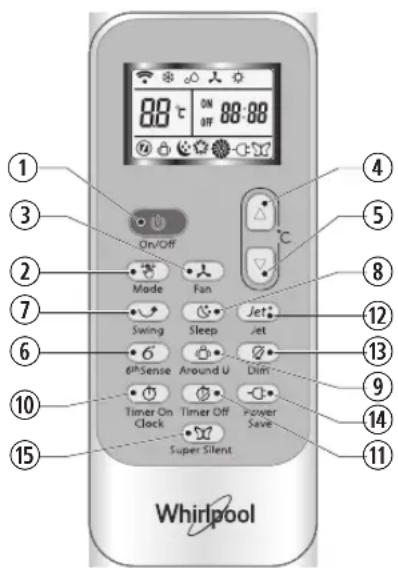

Descrição das funções dos botões (J1-3A)

1. BOTÃO ON/OFF (LIGAR/DESLIGAR)

Permite ligar ou desligar o aparelho.

2. Botão MODE (MODO)

Utilizado para selecionar o modo de funcionamento na sequência de arrefecimento, desumidificação, só ventoinha ou aquecimento.

3. BOTÃO FAN (DE VENTOINHA)

Permite selecionar a velocidade da ventoinha na sequência automática, alta, média ou baixa.

4-5. BOTÃO TEMPERATURE (TEMPERATURA)

Permite selecionar a temperatura ambiente. Utilizado para definir as horas no modo de temporizador e de relógio.

6. BOTÃO 6 ^TH SENSE

Permite definir ou cancelar o funcionamento de 6 ^th sense.

7. BOTÃO SWING (DE OSCILAÇÃO)

Permite iniciar ou parar a função de oscilação da grelha de ajuste horizontal e definir a direção do fluxo de ar para cima/baixo.

8. BOTÃO SLEEP (DE REPOUSO)

Permite definir ou cancelar o funcionamento do modo de repouso; a sequência é repouso 1, repouso 2, repouso 3, repouso 4 e repouso desligado.

9. BOTÃO AROUND U

Utilizado para definir ou cancelar a função Around U.

10. BOTÃO TIMER ON/CLOCK (DE LIGAR TEMPORIZADOR/RELÓGIO)

Utilizado para acertar a hora atual. Utilizado para definir ou cancelar a operação de ligação do temporizador.

11. BOTÃO TIMER OFF (DE TÉMPORIZADOR)

Utilizado para definir ou cancelar a operação de desligamento do temporizador.

88°C ON OFF 88:88 On/Off Mode Fan Swing Sleep Jet 6° ø®Sense Around U Dlfrin Timer On Clock Timer Off Power Save Super Silent Whirlpool

12. BOTÃO JET

13. BOTÃO DIM (DE ESCURECIMENTO)

Utilizado para ligar ou desligar a luz do visor da unidade interior.

14. BOTÃO POWER SAVE (DE POUPANÇA DE ENERGIA)

Utilizado para iniciar ou parar a operação de poupança de energia.

15. BOTÃO SUPER SILENT (DE MODO SUPERSILENCIOSO)

Utilizado para iniciar ou parar o modo supersilencioso, para que o ruído seja o menor possível.

Símbolos do visor do controlo remoto

Indicador de arrefecimento Indicador de repouso 1 Velocidade automática da

Indicador de desumidificação + Indicador de repouso 2 Velocidade alta da vent

Indicador de Só ventoinha Indicador de repouso 3 Velocidade média da

Indicador de aquecimento Indicador de repouso 4 Velocidade baixa da

alta da ventoinha Transmissão

•

ventoinha

ventoinha

supersilencioso

Indicador Jet

al

38 Visor do temporizador

denido Visor de hora atual

Visor de temperatura definida

Indicador de poupança de energia

PROTEÇÃO

Condições para o funcionamento

O dispositivo de proteção poderá disparar e interromper o funcionamento do aparelho nas situações listadas abaixo.

Aquecimento	Temperatura do ar exterior superior a 24 °C
	Temperatura do ar exterior inferior a -7 °C
	Temperatura ambiente superior a 27 °C
Arrefecimento	Temperatura do ar exterior superior a 43 °C
	Temperatura ambiente inferior a 21 °C
Desumidificação	Temperatura ambiente inferior a 18 °C

Se o ar condicionado funcionar no modo de ARREFECIMENTO ou DESUMIDIFICAÇÃO com as portas ou janelas abertas durante um longo período de tempo quando

a humidade relativa for superior a 80%, poderá verificar-se a queda de condensação da saída.

Características do dispositivo de proteção

Águarde, pelo menos, 3 minutos antes de reiniciar a unidade depois de o funcionamento parar ou depois de alterar o modo durante o funcionamento. Depois de efetuar a ligação à corrente elétrica e ligar imedíatamente o aparelho, poderá ocorrer um atraso de 20 segundos antes de começar a funcionar. Se o funcionamento for interrompido, prima o botão LIGAR/DESLIGAR para reiniciar. O temporizador deve ser definido novamente caso tenha sido cancelado.

Características do modo

ARREFECIMENTO

Anticongelação

a 0 °C, o compressor para de funcionar para proteger o aparelho.

Características do modo AQUECIMENTO

Pré-aquecimento

Para evitar que saia ar frio, são necessários 2 a 5 minutos para efetuar o pré-aquecimento da unidade interior no início da operação de AQUECIMENTO. A ventoinha interior não funciona durante o pré-aquecimento.

DESCONGELAÇÃO

Na operação de AQUECIMENTO, o aparelho efetua uma descongelação automática para aumentar a eficácia. Normalmente, este procedimento dura entre 6 e 10 minutos. Durante a descongelação, a ventoinha para de funcionar e o indicador de funcionamento fica intermitente. Depois de concluída a descongelação, volta automaticamente ao modo AQUECIMENTO.

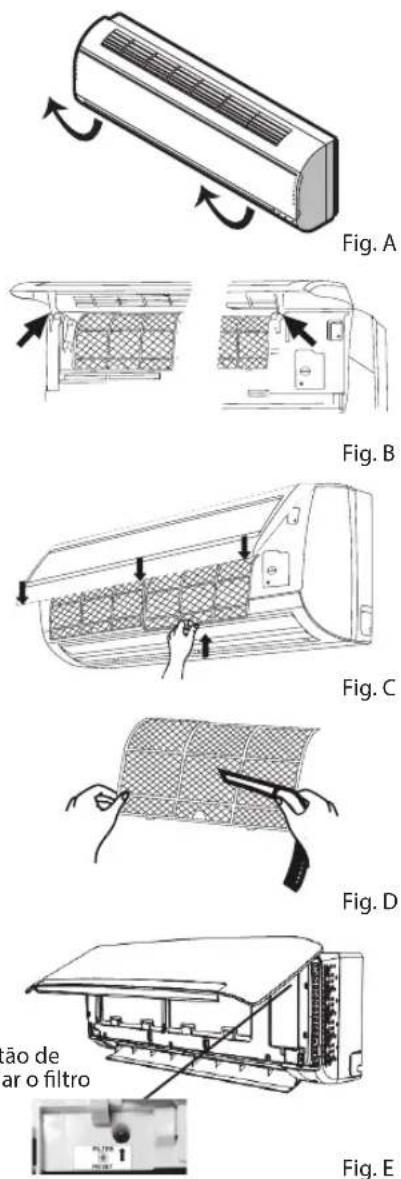

Limpar o painel frontal da unidade interior

1. Desligar da corrente elétrica

Desligue o aparelho em primeiro lugar, antes de o desligar da corrente elétrica.

2. Remover o painel frontal

Abra o painel frontal da forma indicada pela seta (Fig. A).

Exerça alguma força para puxar as ranhuras existentes na lateral do painel frontal, a fim de o retirar (Fig. B).

3. Limpar o painel frontal

Limpe com um pano suave e seco. Utilize água morna (a menos de 40 °C) para a limpeza se o aparelho estiver muito sujo. Após a limpeza, deixe secar.

4. Voltar a colocar e a fechar o painel frontal

Volte a instalar e a fechar o painel frontal, empurrando-o para baixo.

Nota:

• não utilize substâncias, p. ex. gasolina ou pó de polimento, para efetuar a limpeza do aparelho.
• Não pulverize água para a unidade interior. Perigo! Choque elétrico!

Limpar o filtro de ar

É necessário efetuar a limpeza do filtro de ar depois de este ser utilizado durante cerca de 200 horas. Limpe o filtro de ar de duas em duas semanas caso o ar condicionado esteja num ambiente com muito pó.

1. Desligar da corrente elétrica

Desligue o aparelho em primeiro lugar, antes de o desligar da corrente elétrica.

2. Retirar o filtro de ar (Fig. C).

1. Abra o painel frontal. 2. Pressione ligeiramente a pega do filtro. 3. Faça deslizar o filtro para fora.

3. Limpar o filtro de ar (Fig. D)

Se o filtro estiver muito sujo, limpe-o com uma solução de água morna e detergente neutro.

Após a limpeza, deixe secar.

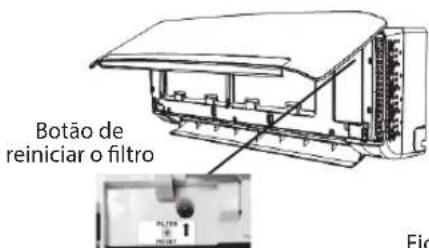

1. Volte a instalar o filtro, prima o botão de reposição do filtro (Fig.E) do lado direito com um pino cilíndrico e feche o painel frontal.

Nota:

• para evitar ferimentos, não toque com os dedos nas aletas da unidade interior depois de remover o filtro.
• Não tente limpar o interior do ar condicionado sozinho.
• Não lave o filtro na máquina de lavar.

Botão de reiniciar o filtro Fic

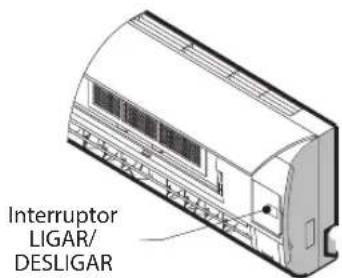

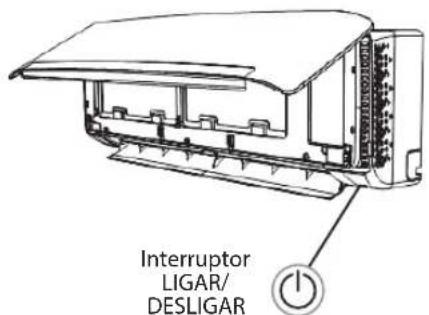

FUNCIONAMENTO DE EMERGÊNCIA

Numa situação de emergência ou quando não tiver acesso ao controlo remoto, pode controlar a unidade premindo o botão LIGAR/ DESLIGAR situado na unidade interior.

• Ligar o aparelho: se a unidade estiver desligada, prima este botão; o aparelho irá ligar-se e funcionar no modo 6 ^TH SENSE.
• Desligar o aparelho: se a unidade estiver ligada, prima este botão e a unidade para de funcionar.

Nota: não prima este botão durante muito tempo, pois isso irá causar anomalias.

Interruptor LIGAR/ DESLIGAR

Interruptor LIGAR/ DESLIGAR

Função de reinício automático

Se pretender efetuar um reinício automático, ligue a corrente elétrica, prima o botão LIGAR/DESLIGAR da unidade interior e mantenha-o premido durante 5 segundos; o reinício automático é efetuado, sendo emitido um sinal sonoro. Se tiver definido o reinício automático, prima o botão LIGAR/DESLIGAR da unidade interior e mantenha-o premido durante 5 segundos; o reinício automático será cancelado com um sinal sonoro e o ar condicionado fica em modo de espera.

Eliminação das pilhas

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as pilhas de outros tipos de resíduos e recicle-as através do sistema de devolução de pilhas local e gratuito.

Instruções de instalação

Esquema de instalação

Para obter mais informações sobre a instalação, aceda a: docs.whirlpool.eu Distância em relação ao teto deve ser superior a 200 mm Distância em relação à parede deve ser superior a 50 mm Unidade interior Distância em relação ao piso deve ser superior a 2500 mm Distância da entrada de ar à parede deve ser superior a 250 mm Distância da saída de ar à parede deve ser superior a 500 mm NotA: a figura é apenas uma representação simples da unidade, pelo que o aspeto pode não corresponder ao exterior do produto adquirido. A instalação tem de ser realizada de acordo com os regulamentos nacionais relacionados com a cablagem, exclusivamente por pessoal de assistência autorizado. Unidade exterior Distância da entrada de ar à parede deve ser superior a 250 mm Distância da entrada de ar à parede deve ser superior a 250 mm Superior a 250 mm

Ao instalar o cabo de interligação, certifique-se de que a cor dos fios e o n.º de terminais da unidade exterior são iguais aos da unidade interior.

Especificações dos cabos

Capacidade (Btu/h)	Cabo de alimentação Cabo de ligação à corrente
	Tipo Secção normal Tipo Secção normal
7K, 9K, 12K H07	RN-F 1,0 mm	^2X3 H07	RN-F 1,0 mm	^2X5
18K H07RN	-F 1,5 mm	^2X3 H07	RN-F 1,5 mm	^2X5
24 K H07RN	-F 2,5 mm	^2X3 H07	RN-F 2,5 mm	^2X5

Com frequência, os problemas de funcionamento têm causas de menor importância; consulte o quadro seguinte antes de contactar a assistência técnica. Isto poderá poupar tempo e despesas desnecessárias.

Problema Análise
Não funciona	O dispositivo de proteção ou o fusível estão queimados?Aguarde 3 minutos e tente ligar novamente, o dispositivo de proteção poderá estar a impedir o funcionamento da unidade.As pilhas do controlo remoto estão fracas?A ficha está ligada corretamente?
Sem ar de arrefecimento ou aquecimento	O filtro de ar está sujo?As entradas e saídas do ar condicionado estão obstruídas?A temperatura está definida corretamente?As portas ou janelas estão abertas?
Controlo ineficaz	Houve uma interferência forte (descarga excessiva de eletricidade estática, anomalia da tensão de alimentação)? Se notar que o funcionamento não é normal, desligue da tomada e volte e ligar passados 2-3 segundos.
Não funciona imediatamente	Irá ocorrer um atraso de 3 minutos ao alterar o modo durante o funcionamento.
Cheiro peculiar	O cheiro poderá ter outra origem, como o mobiliário, fumo de cigarro, etc. que entre na unidade e seja emitido juntamente com o ar.
Som de água a correr	Comportamento normal provocado pelo fluxo de refrigerante no ar condicionado.Som de descongelação no modo de aquecimento.
Som com estalidos	O som poderá ser causado pela expansão ou contração do painel frontal devido a alterações de temperatura.
Pulverização de névoa pela saída	Existe névoa na divisão com a temperatura reduzida? Comportamento normal devido à descarga de ar frio efetuada pela unidade interior durante o modo de funcionamento de ARREFECIMENTO ou DESUMIDIFICAÇÃO.
O indicador de funcionamento fica intermitente, mas a ventoinha interior para	A unidade está a mudar do modo de aquecimento para a descongelação. O indicador apaga-se e irá voltar ao modo de aquecimento.

Nota: se os problemas persistirem, desligue o aparelho e desligue a tomada da corrente; em seguida, contacte o centro de assistência autorizado da Whirlpool mais próximo. Não tente mover, reparar, desmontar ou modificar o aparelho.

SERVIÇO PÓS-VENDA

Antes de contactar o centro de assistência ao cliente:

1. Tente resolver o problema com base nas soluções apresentadas na "Resolução de problemas".
2. Desligue o aparelho e reinicie-o para verificar se a falha persiste.

Se, depois de efetuar as verificações indicadas acima, a falha persistir, contacte o centro de assistência ao cliente.

Indique:

• uma breve descrição do problema;
• o modelo exato do ar condicionado;
• o número de assistência (corresponde ao número por baixo de "Service" (Assistência) no autocolante de assistência situado na parte lateral ou inferior da unidade interior).

Também pode encontrar o número de assistência no livro da garantia;

• a sua morada completa;
- o seu número de telefone.

Se for necessário efetuar trabalhos de reparação, contacte o centro de assistência ao cliente (desta forma, garante que são utilizadas peças originais e que é efetuada uma reparação adequada).

Terá de apresentar a fatura original.

Caso não cumpra estas instruções, poderá comprometer a segurança e a qualidade do produto.

SERVICE

0000 000 00000

Nota: se pretender obter o manual completo do seu aparelho, transfira-o através do seguinte link: docs.whirlpool.eu, utilizando o código QR

IMPORTANTE: DA LEGGERE E RISPETTARE

(FUNZIONAMENTO SILENZIOSO)

13. TASTO DIM (OSCURAMENTO)

13. TASTO DIM (OSCURAMENTO)

15. TASTO SUPER SILENT (FUNZIONAMENTO SILENZIOSO)

FUNZIONAMENTO D'EMERGENZA
