BEDIENUNGSANLEITUNG SPIW4222 WHIRLPOOL

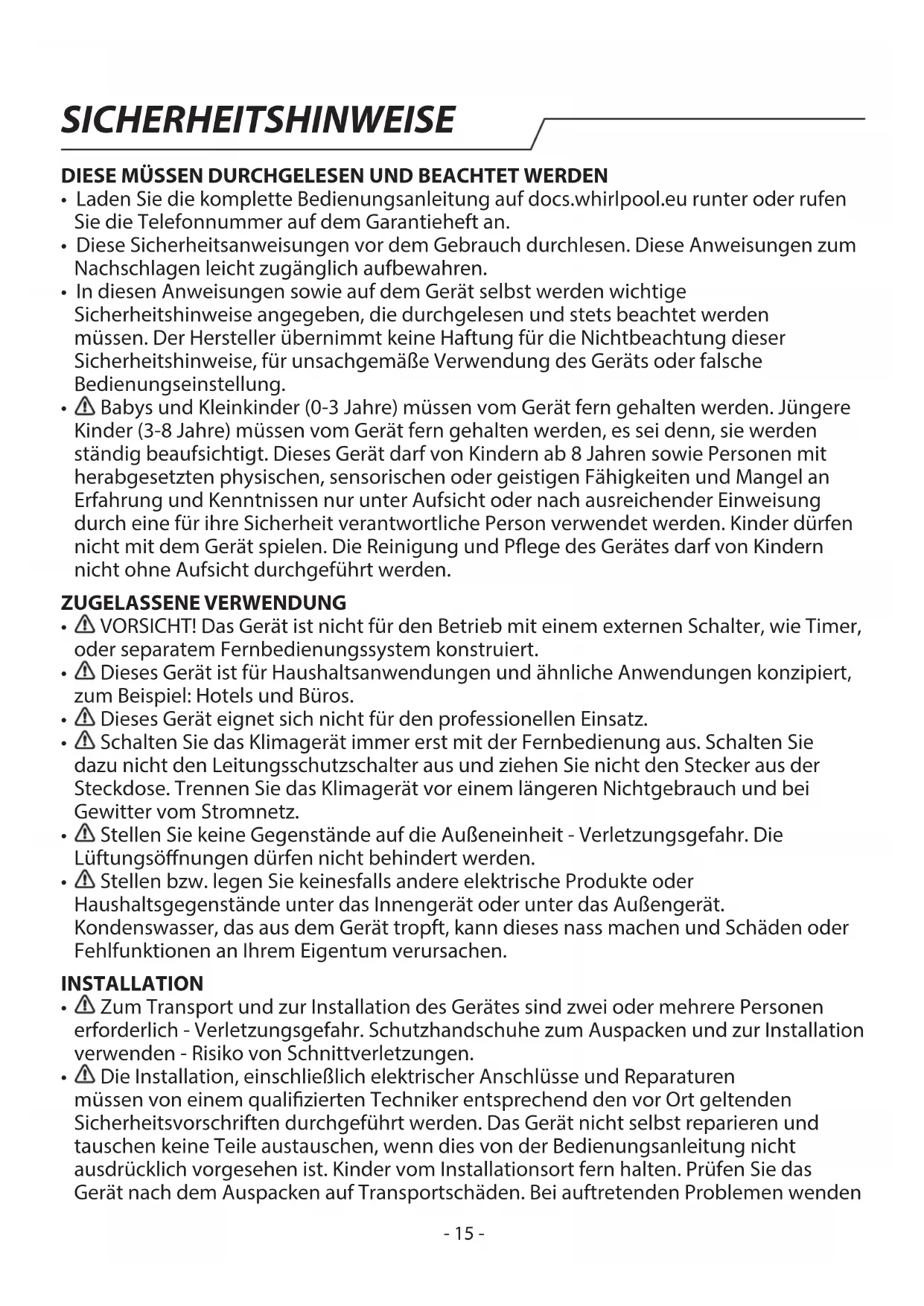

DIESE MÜSSEN DURCHGELESEN UND BEACHTET WERDEN

• Laden Sie die komplette Bedienungsanleitung auf docs.whirlpool.eu runter oder rufen Sie die Telefonnummer auf dem Garantieheft an.
• Diese Sicherheitsanweisungen vor dem Gebrauch durchlesen. Diese Anweisungen zum Nachschlagen leicht zugänglich aufbewahren.
• In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgelesen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Geräts oder falsche Bedienungseinstellung.
• ⚠ Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät fern gehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät fern gehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

ZUGELASSENE VERWENDUNG

• VORSICHT! Das Gerät ist nicht für den Betrieb mit einem externen Schalter, wie Timer, oder separatem Fernbedienungssystem konstruiert.
• Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Hotels und Büros.
• Dieses Gerät eignet sich nicht für den professionellen Einsatz.
• Schalten Sie das Klimagerät immer erst mit der Fernbedienung aus. Schalten Sie dazu nicht den Leitungsschutzschalter aus und ziehen Sie nicht den Stecker aus der Steckdose. Trennen Sie das Klimagerät vor einem längeren Nichtgebrauch und bei Gewitter vom Stromnetz.
• Stellen Sie keine Gegenstände auf die Außeneinheit - Verletzungsgefahr. Die Lüftungsöffnungen dürfen nicht behindert werden.
• Stellen bzw. legen Sie keinesfalls andere elektrische Produkte oder Haushaltsgegenstände unter das Innengerät oder unter das Außengerät. Kondenswasser, das aus dem Gerät tropft, kann dieses nass machen und Schäden oder Fehlfunktionen an Ihrem Eigentum verursachen.

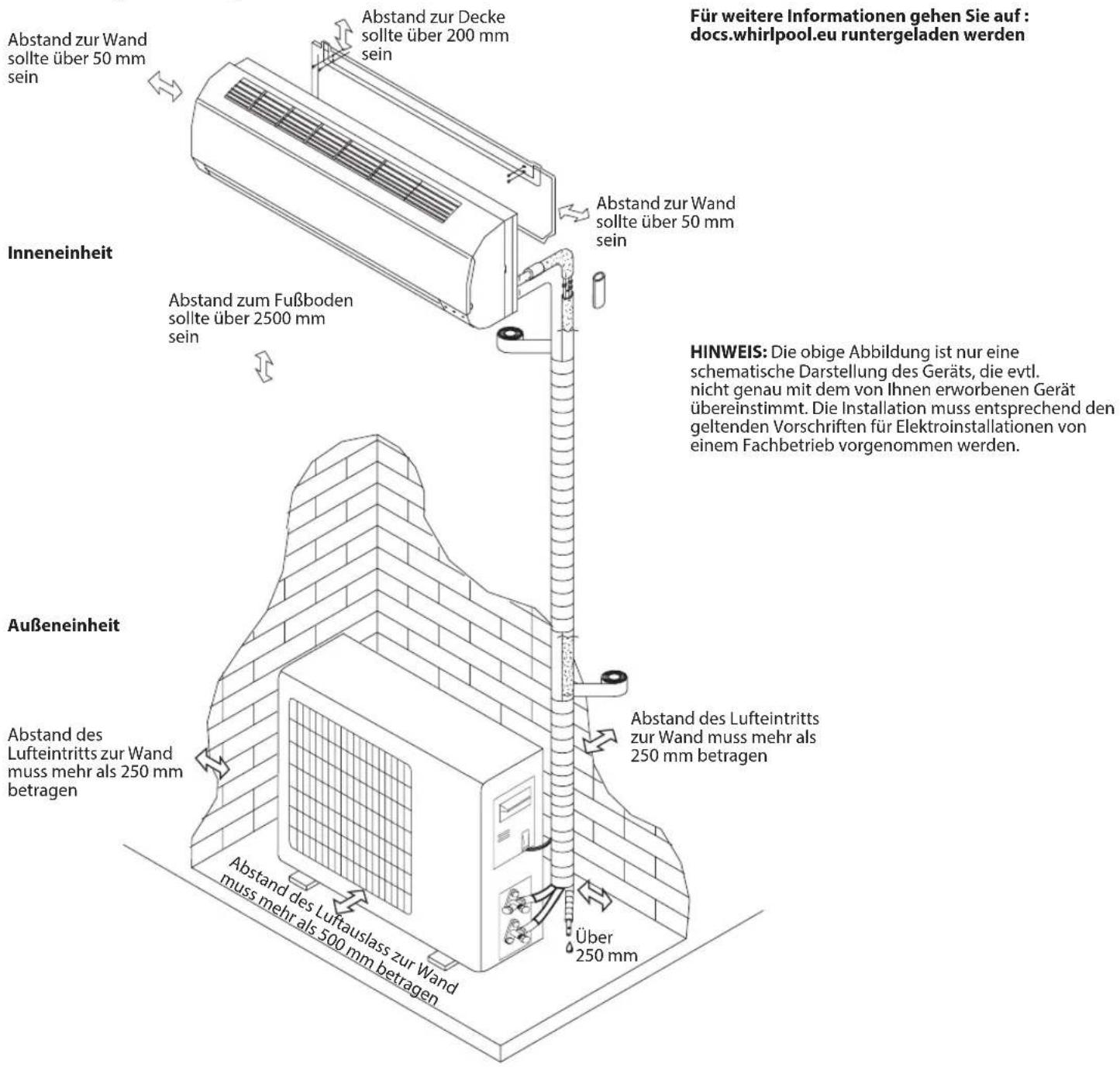

INSTALLATION

• Zum Transport und zur Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.
  • Die Installation, einschließlich elektrischer Anschlüsse und Reparaturen müssen von einem qualifizierten Techniker entsprechend den vor Ort geltenden Sicherheitsvorschriften durchgeführt werden. Das Gerät nicht selbst reparieren und tauschen keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fern halten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden

Sie sich bitte an Ihren Händler oder den Kundenservice. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der netzfernen Stromversorgung trennen - Stromschlaggefahr. Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

• Beim Umzug oder bei einer Neupositionierung der Klimaanlage müssen für die Trennung und Neuinstallation der Anlage erfahrene Servicetechniker dazu gezogen werden.
• Das Gerät darf nicht in Räumen installiert werden, die zum Waschen und Trocknen von Wäsche genutzt werden.
• Das Gerät muss in einem Raum installiert, betrieben und gelagert werden, der eine Bodenfläche von über 10 m ^2 aufweist. Bringen Sie die Inneneinheit in mindestens 2,5 m Höhe über dem Fußbodenniveau an.
• Die Installation der Leitungen muss in einem Raum erfolgen, der eine Bodenfläche von über 10 m ^2 aufweist. Die Leitungen müssen den nationalen Gasvorschriften entsprechen.

HINWEISE ZUR ELEKTRIK

• ⚠️ Die Netzspannung muss der Nennspannung des Geräts entsprechen, und für den Geräteanschluss ist ein separater Stromkreis einzurichten. Der Querschnitt des Netzanschlusskabels muss diese Anforderungen erfüllen.
- Ein mehrpoliger Schalter muss gemäß den Sicherheitsvorschriften in das ortsfeste Anschlusskabel eingesetzt werden und das Gerät muss gemäß den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.
- In das ortsfeste Anschlusskabel muss ein allpolig trennender Hauptschalter mit einem Kontaktabstand von mindestens 3 mm eingesetzt sein entsprechend den vor Ort geltenden Sicherheitsvorschriften und das Gerät muss gemäß den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.
- ⚠️ Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Das Gerät nicht in nassem Zustand oder barfuß verwenden. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.
- ⚠ Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.
- In der Festverdrahtung muss gemäß der nationalen Gesetzgebung eine Reststromvorrichtung (RCD) vorhanden sein, die so eingestellt ist, dass ein Reststrom 30 mA nicht überschreitet.
• ⚠️ Die Temperatur des Kältemittelkreislaufs ist hoch, bitte halten Sie das Verbindungskabel vom Kupferrohr fern.
- Es muss sichergestellt werden, dass eine sichere Erdung mit einem Erdungskabel vorhanden ist, die von einem Fachbetrieb an eine spezielle Erdungsanlage des

Gebäudes angeschlossen wurde. Das Gerät ist über einen Fehlerstrom-Schutzschalter und einen eigenen Leitungsschutzschalter mit ausreichendem Ausschaltvermögen anzuschließen. Der Leitungsschutzschalter muss über eine thermisch-magnetische Auslösung verfügen, um einen Schutz gegen Kurzschluss und Überlastung zu gewährleisten.

Modell 9K & 12K 18K 24K
Ausschaltvermögen des Leitungsschutzschalters	16A 20A 25A

- ⚠️ Für den Anschluss des Netzanschlusskabels und der Kabelverbindung zwischen Innen- und Außengeräten, siehe Stromlaufplan des Gerätes.

REINIGUNG UND PFLEGE

- ⚠️ WARNING: Vor dem Durchführen von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie keine Dampfreinigungsgeräte - Stromschlaggefahr.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol ( ) Werfen Sie das Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden örtlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Händler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Das Symbol (✗) auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt enthält vom Kyoto-Protokoll abgedeckte, fluorierte Treibhausgase; das Kühlmittelgas befindet sich in einem hermetisch abgedichteten System. (R410a, GWP 2088). Die maximale Befüllmenge mit Kältemittel beträgt 2,5 kg. Weitere Informationen finden Sie auf dem Typenschild.

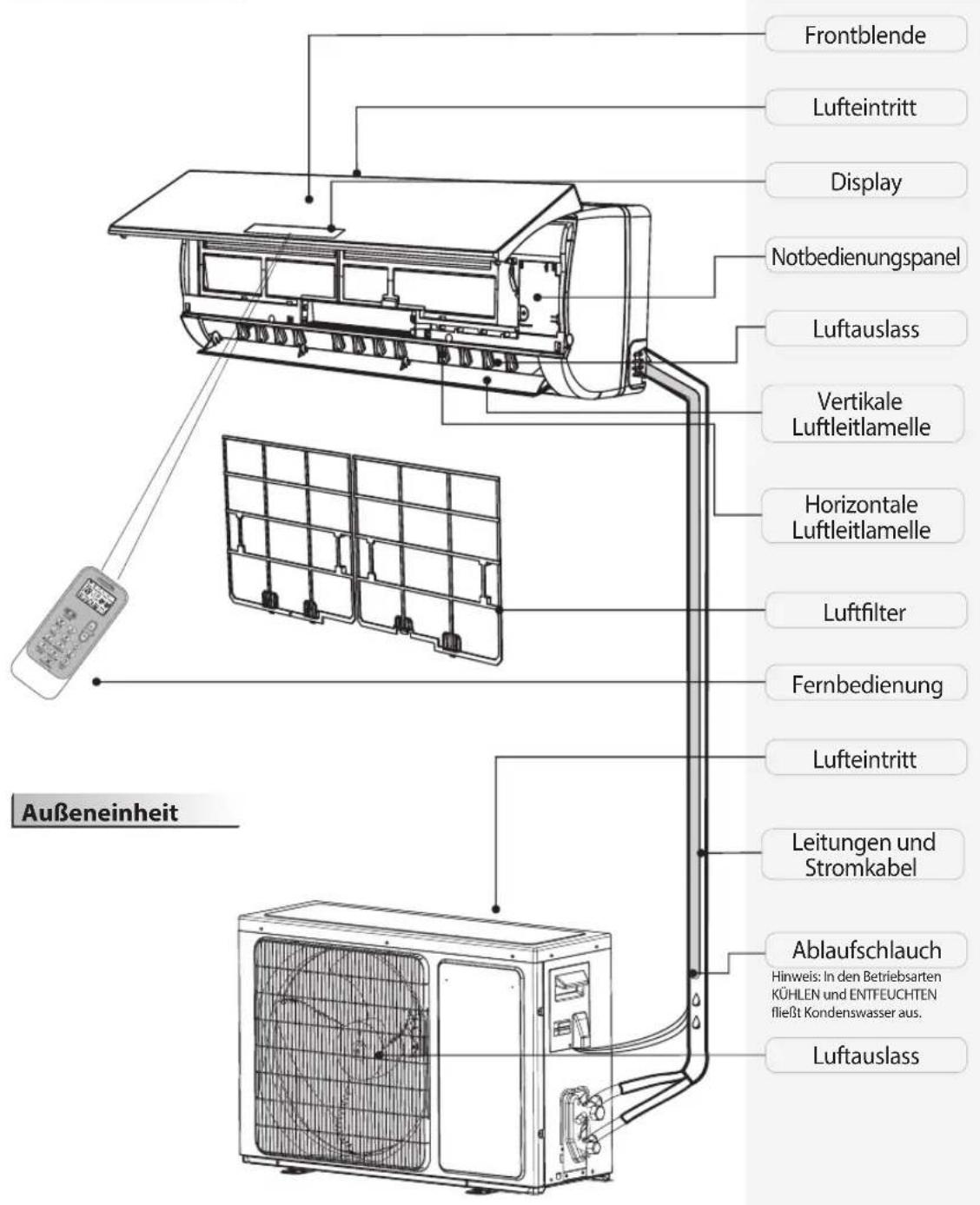

Beschreibung des Geräts

Inneneinheit

Frontblende Lufteintritt Display Notbedienungspanel Luftauslass Vertikale Luftleitlamelle Horizontale Luftleitlamelle Luftfilter Fernbedienung Lufteintritt Leitungen und Stromkabel Ablaufschlauch Hinweis: In den Betriebsarten KÜHLEN und ENTFEUCHTEN fließt Kondenswasser aus. Luftauslass Außeneinheit

Die Abbildungen der Bedienungsanleitung zeigen ein Gerät in Standardausführung, das sich in Größe und Design von Ihrem Gerät unterscheiden kann.

Temperaturanzeige (1)

Zeigt die Solltemperatur an.

Falls die Angabe „FC“ erscheint, muss der Filter gereinigt werden.

Betriebsanzeige (2)

Leuchtet, wenn das Gerät in Betrieb ist.

Blinkt während des Abtauvorgangs der Außeneinheit.

6 ^th Sense Anzeige (3)

Leuchtet auf, wenn 6 ^th Sense eingeschaltet ist.

Erlischt, wenn 6 ^th Sense endet.

Filterkontrolle-Anzeige (4)

Blinkt, wenn der Filter gereinigt werden muss.

Die Filteranzeige blinkt nach 720 Betriebsstunden zur Erinnerung, dass Sie den Filter reinigen müssen.

Drücken Sie nach der Filterreinigung die Reset-Taste des Filters an der Inneneinheit hinter der

Frontabdeckung, um das Blinken der Filteranzeige zu beenden.

Feuchtigkeits-Anzeige (5)

Leuchtet auf bei der Anzeige der Feuchtigkeitsstufe.

Erlischt bei der Anzeige der Temperatur.

TIMER-Anzeige (6)

Leuchtet während der eingestellten Zeit.

Erlischt, wenn der Timer-Betrieb endet.

Anzeige für Schlaf-Modus (7)

Sie leuchtet auf, sobald der Schlaf-Modus eingestellt ist. Die Betriebs-Anzeige blinkt 10 Mal, dann erlischt die gesamte Anzeige.

Für Klimageräte ohne Wi-Fi-Steuerung empfehlen wir Wpro SmartClim: ein intelligentes Gerät, um über Wi-Fi die Haupteinstellungen Ihres Geräts von Ihrem Smartphone aus zu steuern.

Dieses Zubehör ist nicht in der Produktverpackung enthalten. Bitte kontaktieren Sie unseren Kundendienst für weitere Details und den Erwerb.

Einlegen der Batterien in die Fernbedienung

1. Drücken Sie mit einem spitzen Gegenstand in die Vertiefung der Batteriefach-Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung, um sie abzunehmen (siehe Bild).
2. Legen Sie zwei 1,5-V-Batterien vom Typ AAA in das Fach ein. Achten Sie darauf, dass die Batteriepole + und - polrichtig eingelegt sind.
3. Schließen Sie die Batteriefach-Abdeckung der Fernbedienung wieder.

• Voreinstellung der Fernbedienung

Jedes Mal, wenn die Batterien der Fernbedienung ausgetauscht werden, wird die Fernbedingung automatisch auf den Modus Wärmepumpe voreingestellt. Die Fernbedienung der AC-Wärmepumpe kann zur Steuerung von AC-Modellen verwendet werden, die für den reinen Kühlbetrieb ausgelegt sind.

Verwenden der Fernbedienung zur Steuerung des Gerätes

• Richten Sie die Fernbedienung zur Bedienung des Geräts auf das Empfangsteil der Inneneinheit aus, damit eine gute Signalqualität gewährleistet ist.
• Während der Befehlsübertragung durch die Fernbedienung blinkt das Symbol Sekunde lang. Den Empfang des Befehls bestätigt das Gerät durch einen Hinweiston.

Signalempfänger

• Mit der Fernbedienung können Sie das Klimagerät aus einem Abstand von bis zu 7 m bedienen.
• Nach einem Batteriewechsel schaltet die Fernbedienung standardmäßig in den Heizen-Modus (Wärmepumpe).

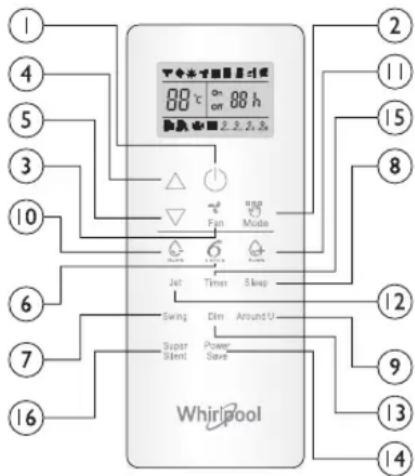

Hinweis: Bitte befolgen Sie die Anweisungen für die Fernbedienung, die Sie für den Betrieb des Klimageräts erhalten. Beschreibung der Funktionen der Tasten (P1-04)

1. ON/OFF TASTE (Ein/Aus)
   Startet oder stoppt das Gerät durch Drücken dieser Taste.

2. TASTE FAN (Lüfter)

Dient zur Wahl der Ventilatordrehzahl in der Reihenfolge Automatik, Hoch, Mittel und Niedrig.

4-5. TASTE TEMPERATURE (Temperatur) Dient zur Wahl der Raumtemperatur. Dient zur Einstellung des Timer-Modus.

1. 6 ^th SENSE TASTE

Ein- oder Ausschalten der Betriebsart 6 ^th Sense.

1. TASTE SWING (Schwenken)

Startet und stoppt die Schwenkbewegung („Swing“) der horizontalen Luftleitlamelle und stellt die vertikale Luftverteilung e

10-11. TASTE HUMIDITY (Feuchtigkeit) Dient der Einstellung der gewünschten Feuchtigkeitsstufe, nur verfügbar im Modus 6 ^th SENSE

1. TASTE SÜPER SILENT (Superleise) Startet und stoppt die „Super Silent“- Funktion für eine leise Umgebung.

1 2 3 4 5 6 7 8 9 10 11 11 12 13 14 15 15 2 2 3 4 5 6 7 8 Jet Time Sleep Swing Dim Around U- Super Slent Power Save Whirlpool

Symbole auf der Anzeige der Fernbedienung

1. TASTE MODE (Betriebsart)

Dient zur Wahl des Betriebsmodus in Reihenfolge Cooling (Kühlen), Heating (Heizen) oder Fan (Lüfter).

1. TASTE SLEEP (Nachtbetrieb)

Stellt den Nacht-Modus („Sleep“) ein in der Reihenfolge sleep 1, sleep 2, sleep 3 sleep 4 und sleep off.

1. TÄSTE "ÅROUND U" (Wohlfühl-Funktion)

Aktiviert bzw. deaktiviert die Wohlfühl-Funktion („Around U“).

1. TASTE JET (Schnell-Kühlen und Schnell-Heizen)

Startet und stoppt das schnelle Kühlen und schnelle Heizen.

1. TASTE DIM (Displaybeleuchtung) Schaltet die Displaybeleuchtung der Inneneinheit ein und aus.

2. POWER SAVE TASTE (Energiesparen) Dient zum Ein- oder Ausschalten des Energiesparbetriebs.

3. TIMER TÄSTÉ (Zeitschalttaste)

Dient zur Einstellung der Zeit zum Ein- oder Ausschalten des Geräts.

Die Fernbedienung mit der FREIGABE-Taste aktivieren

Anzeige Kühlen Lüfterdrehzahl-

Anzeige Feuchtigkeit Plus

Kontrollleuchte Feuchtigkeit Minus

Anzeige FAN ONLY für Lüfterbetrieb

Anzeige HEATING für Heizen

Anzeige Wohlfühl-Funktion („Around U“)

Anzeige JET (Schnell-Kühlen/-Heizen)

Automatik

Lüfterdrehzahl-höchste Stufe

Lüfterdrehzahlmittlere Stufe

Lüfterdrehzahl- niedrige Stufe

Anzeige Super Silent (Superleise)

6 ^th SENSE-Anzeige

Anzeige "Power Save" (Energiesparen)

Anzeige für Schlaf-Modus 1

Ω = Anzeige für Schlaf-Modus 2

Anzeige für Schlaf-Modus 3

Anzeige für Schlaf-Modus 4

88 = Display Temperatureinstellung

08h 88 h Display Timereinstellung

Signalübertragung

Nach dem Drücken dieser Taste ist das Display beleuchtet und die Funktionstasten der Fernbedienung sind aktiviert. Durch erneutes Drücken wird die Fernbedienung wieder gesperrt. Wenn Sie innerhalb von 10 Sekunden keine Taste drücken, wird die Fernbedienung wieder automatisch gesperrt.

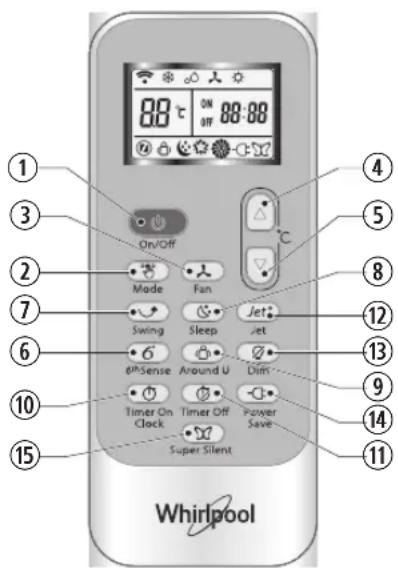

Beschreibung der Funktionen der Tasten (J1-3A)

1. ON/OFF TÄSTE (Ein/Aus)

Startet oder stoppt das Gerät durch Drücken dieser Taste.

2. TASTE MODE (Betriebsart)

Dient zur Wahl des Betriebsmodus in Reihenfolge Cooling (Kühlen) oder Dry (Luftentfeuchtung), Fan only (Lüfterbetrieb) oder Heating (Heizen).

3. TASTE FAN (Lüfter)

Dient zur Wahl der Ventilatordrehzahl in der Reihenfolge Automatik, Hoch, Mittel und Niedrig.

4-5. TASTE TEMPERATURE (Temperatur)

Dient zur Wahl der Raumtemperatur. Dient zur Einstellung des Timer-Modus und zum Einstellen der Echtzeituhr.

6. 6 ^th SENSE TASTE

Ein- oder Ausschalten der Betriebsart 6 ^th Sense.

7. TASTE SWING (Schwenken)

Startet und stoppt die Schwenkbewegung („Swing“) der horizontalen Luftleitlamelle und stellt die vertikale Luftverteilung ein.

8. TASTE SLEEP (Nachtbêtrieb)

Ein- oder Ausschalten des Nachtbetriebs („Sleep“) in der Reihenfolge sleep 1, sleep 2, sleep 3 sleep 4 oder sleep off.

9. TASTE "AROUND U" (Wohlfühl-Funktion)

Aktiviert bzw. deaktiviert die Wohlfühl-Funktion („Around U“).

10. TIMER ON/CLOCK TASTE

Dient zum Einstellen der aktuellen Uhrzeit. Dient zum Einstellen und Löschen der Timer Einschaltzeit.

11. TIMER OFF TASTE

Dient zum Einstellen und Löschen der Timer Ausschaltzeit.

88°C ON 88:88 OFF On/Off Mode Fan Swing Sleep Jet 6thSense Around U Dim Timer On Timer Off Power Clock Save Super Silent Whirlpool

12. TASTE JET (Schnell-Kühlen und Schnell-Heizen)

Schaltet den Modus Schnell-Kühlen und Schnell-Heizen ein und ab.

13. TASTE DIM (Displaybeleuchtung)

Schaltet die Displaybeleuchtung der Inneneinheit ein und aus.

14. POWER SAVE TASTE (Energiesparen)

Dient zum Ein- oder Ausschalten des Energiesparbetriebs.

15. TASTE SUPER SILENT (Superleise)

Startet und stoppt die „Super Silent“-Funktion für eine leise Umgebung.

Symbole auf der Anzeige der Fernbedienung

Anzeige Kühlen Anzeige für Schlaf-Modus 1 Lüfterdrehzahl-Automatik Anzeige JET (Schnell-

Anzeige DRY für

Luftentfeuchtung

Anzeige FAN ONLY für

Lüfterbetrieb

Anzeige HEATING für

Heizen

6 ^th Sense-Anzeige Anzeige Wohlfühl-

af-Modus 1 Lüfterdrehzahl-Automatik Anzeige JET (Schnell-

Anzeige für Schlaf-Modus 2 Lüfterdrehzahl-höchste

Stufe

Anzeige für Schlaf-Modus 3 Lüfterdrehzahl-mittlere

Stufe

Anzeige für Schlaf-Modus 4 Lüfterdrehzahl-niedrige

Stufe

Anzeige Super Silent (Superleise)

Kühlen/-Heizen)

Signalübertragung

RR Display

Timeréinstellung

Display aktuelle Zeit

Display

Températureinstellung

Anzeige "Power Save"

(Energiesparen)

SCHUTZEINRICHTUNGEN

Betriebszustand

In folgenden Fällen kann die Schutzeinrichtung auslösen und das Gerät ausschalten.

Aufheizen	Außentemperatur über 24°C
	Außentemperatur unter -7°C
	Raumtemperatur über 27°C
Kühlen	Außentemperatur über 43°C
	Raumtemperatur unter 21°C
Entfeuchten	Raumtemperatur unter 18°C

Falls das Klimagerät in der Betriebsart KÜHLEN oder ENTFEUCHTEN läuft, über längere Zeit eine Tür oder ein Fenster geöffnet ist und die Luftfeuchtigkeit mehr als 80 %

beträgt, kann Kondenswasser am Luftaustritt heraustropfen.

Funktionen der Schutzeinrichtung

Warten Sie mindestens 3 Minuten lang, bis Sie das Gerät wieder einschalten, nachdem es durch die Schutzeinrichtung abgeschaltet wurde oder Sie bei laufendem Gerät die Betriebsart geändert haben. Wenn Sie das Gerät direkt nach dem Anschließen an das Stromnetz einschalten, läuft es evtl. erst nach einer Verzögerung von 20 Sekunden an. Falls sämtliche Gerätefunktionen gestoppt sind, müssen Sie zum Neustart erneut die ON/OFF-Taste drücken. Falls der Timer gelöscht wurde, muss er neu eingestellt werden.

Funktionen des KÜHLEN-Modus Einfrierschutz

Wenn die Temperatur des Wärmetauschers der Inneneinheit auf 0 °C oder darunter abfällt, wird

der Verdichter zum Schutz des Geräts abgeschaltet..

Funktionen des HEIZEN-Modus Vorheizen

Um ein anfängliches Ausblasen von Kaltluft zu verhindern, müssen Sie die Inneneinheit nach der Einschaltung der Betriebsart HEIZEN 2 - 5 Minuten lang vorwärmen lassen. Während des Vorwärmens steht der Ventilator der Inneneinheit still.

Auftauen

In der Betriebsart HEIZEN taut sich das Gerät selbsttätig ab, um stets mit maximalem Wirkungsgrad zu arbeiten. Dieser Vorgang dauert normalerweise 6 - 10 Minuten.

Während des Abtauvorgangs stehen die Ventilatoren still und blinkt die Betriebsanzeige.

Nach Abschluss des Abtauvorgangs schaltet sich das Gerät selbsttätig wieder in die Betriebsart HEIZEN.

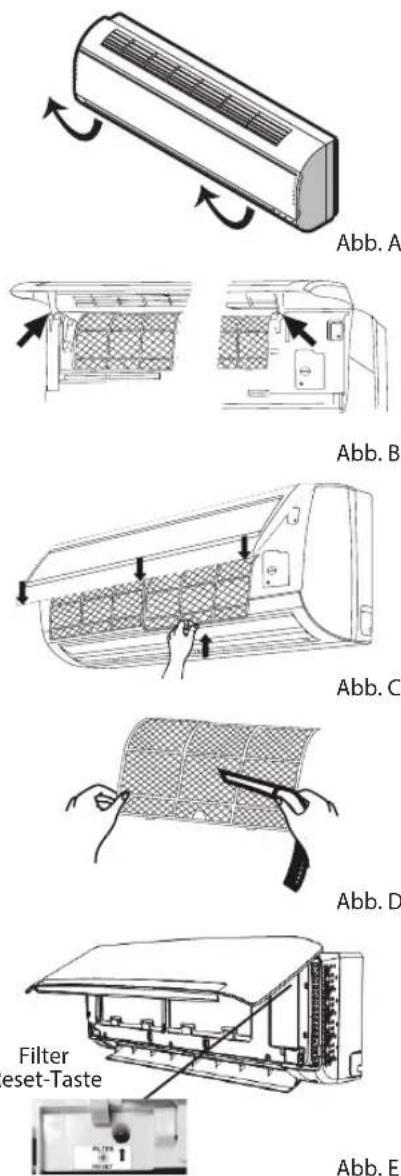

Säubern der Frontabdeckung der Inneneinheit

1. Trennen des Geräts vom Stromnetz

Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.

2. Abnehmen der Frontabdeckung

Klappen Sie die Frontabdeckung in Pfeilrichtung hoch (Abb. A). Ziehen Sie die Frontabdeckung dann mit einem Ruck aus den seitlichen Schlitzen (Abb. B).

3. Säubern der Frontabdeckung

Wischen Sie sie mit einem weichen trockenen Lappen sauber. Feuchten Sie den Lappen evtl. mit lauwarmem Wasser (unter 40 °C) an, um eine stark verschmutzte Abdeckung zu säubern. Lassen Sie sie nach dem Reinigen trocknen.

4. Wiederanbringen und Schließen der Frontabdeckung

Setzen Sie die Frontabdeckung wieder ein und drücken Sie sie nach unten, bis sie einrastet.

Hinweis:

• Verwenden Sie zum Reinigen des Geräts kein Waschbenzin oder Scheuerpulver.
• Spritzen Sie kein Wasser auf die Inneneinheit. Gefahr! Elektrischer Schlag!

Säubern des Luftfilters

Der Luftfilter muss nach ca. 200 Stunden gesäubert werden. Wenn das Klimagerät in einer extrem staubigen Umgebung betrieben wird, müssen Sie den Luftfilter alle zwei Wochen säubern.

1. Trennen des Geräts vom Stromnetz

Schalten Sie das Gerät aus, bevor Sie es vom Stromnetz trennen.

2. Herausnehmen des Luftfilters (Abb. C).

1. Öffnen Sie die Frontabdeckung. 2. Packen Sie den Filter vorsichtig an seinem Griff. 3. Ziehen Sie den Filter heraus.

3. Säubern des Luftfilters (Abb. D)

Einen stark verschmutzten Filter können Sie mit lauwarmem Wasser und Neutralreiniger säubern. Lassen Sie sie nach dem Reinigen trocknen.

4. Bauen Sie den Filter wieder ein, drücken Sie mit einem spitzen Gegenstand auf die Reset-Taste des Filters (Abb. E) an der rechten Seite und schließen Sie die Frontabdeckung.

Hinweis:

• Achtung - Verletzungsgefahr. Berühren Sie nach dem Herausnehmen des Filters nicht die Wärmetauscherlamellen der Inneneinheit mit den Fingern.
• Versuchen Sie nicht, das Klimagerät von innen zu reinigen.
• Waschen Sie den Filter nicht in der Waschmaschine.

NOTBETRIEB

In einem Notfall oder wenn die Fernsteuerung nicht verfügbar ist, können Sie das Gerät mit dem EIN/AUS-Schalter an der Inneneinheit bedienen.

• Schalten Sie das Gerät ein: wenn diese Taste bei ausgeschaltetem Gerät gedrückt wird, startet und läuft es in der Betriebsart 6 ^th SENSE.
• Ausschalten des Geräts: Drücken Sie diese Taste bei eingeschaltetem Gerät, so wird es ausgeschaltet.

Hinweis: Drücken Sie diese Taste immer nur kurz, längeres Drücken kann zu Funktionsstörungen führen.

Automatischer Wiederanlauf

Um die automatische Wiederanlauf-Funktion zu aktivieren, schalten Sie die Stromversorgung ein, drücken die ON/OFF-Taste der Inneneinheit und halten sie länger als 5 Sekunden gedrückt. Danach ertönt ein Hinweiston und der automatische Wiederanlauf ist aktiviert.

Wenn die automatische Wiederanlauf-Funktion aktiviert ist, drücken Sie die ON/OFF-Taste der Inneneinheit und halten sie länger als 5 Sekunden gedrückt. Danach ertönt ein Hinweiston, der automatische Wiederanlauf ist deaktiviert und das Klimagerät in den Standby-Modus geschaltet.

Entsorgung der Batterien

Leisten Sie einen Beitrag zur Ressourcenschonung. Trennen Sie die Batterien vom Hausmüll und recyceIn Sie diese über das kostenlose Batterie-Rückgabesystem an Ihrem Wohnort.

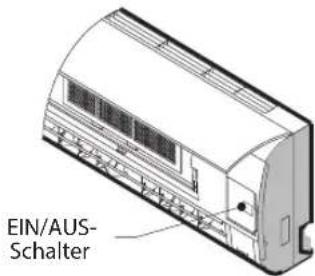

EIN/AUS- Schalter

EIN/AUS- Schalter

Installationsanweisung

Aufstellungszeichnung

Für weitere Informationen gehen Sie auf : docs.whirlpool.eu runtergeladen werden Abstand zur Wand sollte über 50 mm sein Abstand zur Decke sollte über 200 mm sein Abstand zur Wand sollte über 50 mm sein Inneneinheit Abstand zum Fußboden sollte über 2500 mm sein HINWEIS: Die obige Abbildung ist nur eine schematische Darstellung des Geräts, die evtl. nicht genau mit dem von Ihnen erworbenen Gerät übereinstimmt. Die Installation muss entsprechend den geltenden Vorschriften für Elektroinstallationen von einem Fachbetrieb vorgenommen werden. Außeneinheit Abstand des Lufteintritts zur Wand muss mehr als 250 mm betragen Abstand des Lufteintritts zur Wand muss mehr als 500 mm betragen Abstand des Luftauslass zur Wand muss mehr als 250 mm betragen Über 250 mm

Bei der Installation des Verbindungskabels sicherstellen, dass Kabelfarben und Klemmennummern an Außeneinheit und Inneneinheit übereinstimmen.

Kabelspezifikation

Leistung (Btu/h)	Netzkabel Netzanschlusskabel
	Typ	Normaler Querschnittsbereich	Typ	Normaler Querschnittsbereich
7K, 9K, 12K H07	RN-F 1,0mm	^2X3 H07RN	-F 1,0mm	^2X5
18K H07RN	-F 1,5mm	^2X3 H07RN	-F 1,5mm	^2X5
24 K H07RN	-F 2,5mm	^2X3 H07RN	-F 2,5mm	^2X5

Funktionsstörungen haben oft geringfügige Ursachen - überprüfen Sie das Gerät daher bitte erst anhand der folgenden Tabelle, bevor Sie den Kundendienst anrufen. So sparen Sie evtl. Zeit und vermeiden unnötige Kosten.

Störung Ursache
Das Gerät läuft nicht	Hat der Schutzschalter ausgelöst oder ist die Sicherung durchgebrannt?Bitte 3 Minuten warten und dann das Gerät wieder einschalten. Evtl. verhindert der Schutzschalter einen Betrieb des Geräts.Sind die Batterien der Fernbedienung entladen?Ist der Stecker evtl. nicht korrekt eingesteckt?
Kein Luftstrom bei Kühl- oder Heizbetrieb	Ist der Luftfilter verschmutzt?Sind Lufteintritt und -austritt des Klimageräts verdeckt?Ist die Temperatur korrekt eingestellt?Sind Türen oder Fenster geöffnet?
Die Gerätesteuerung funktioniert nicht	Sind starke elektrische Störungen aufgetreten (durch eine sehr starke elektrostatische Entladung oder Überspannungen im Stromnetz)? Sie bemerken ein anormales Betriebsverhalten. Ziehen Sie in diesem Fall den Stecker aus der Steckdose und stecken Sie ihn nach 2-3 Sekunden wieder ein.
Das Gerät läuft nicht sofort	Ein Wechsel der Betriebsart bei laufendem Gerät bewirkt eine 3-minütige Verzögerung.
Unangenehmer Geruch	Dieser Geruch stammt evtl. aus einer sonstigen Quelle wie z. B. Ausdünstungen von Möbeln oder Zigarettenrauch, die vom Gerät eingesaugt und mit dem Luftstrom ausgeblasen werden.
Ein Geräusch wie von fließendem Wasser	Das ist normal, es wird durch den Kältemittelstrom im Klimagerät verursacht.Geräusch des Abtauvorgangs im Heizen-Modus.
Geräusch wie bei einem Reißen von Material	Das Geräusch kann durch Ausdehnung oder Zusammenziehen der Frontabdeckung aufgrund von Temperaturänderungen verursacht sein.
Am Luftaustritt tritt Wasserdampf aus	Ist im kühlen Raum Wasserdampf vorhanden? Ein normaler Vorgang, der in der Betriebsart KÜHLEN oder ENTFEUCHTEN durch die an der Inneneinheit ausströmende, kühle Luft verursacht wird.
Die Betriebsanzeige blinkt, doch der Ventilator der Inneneinheit läuft nicht	Das Gerät schaltet von Heizen auf Abtauen um. Die Anzeige verlöscht anschließend und das Gerät schaltet erneut in den Heizen-Modus.

Hinweis: Wenn die Störung weiterbesteht, müssen Sie das Gerät zuerst ausschalten und dann vom Stromnetz trennen. Kontaktieren Sie anschließend einen autorisierten Whirlpool Kundendienst in Ihrer Nähe. Versuchen Sie nicht, das Gerät selbst zu versetzen, zu reparieren, zu zerlegen oder umzurüsten.

KUNDENSERVICE

Bevor Sie den Kundendienst kontaktieren:

1. Versuchen Sie zuerst, anhand der Hinweise im Abschnitt „Störungsdiagnose“ das Problem selbst zu beheben.
2. Schalten Sie das Gerät aus und danach wieder ein, um zu prüfen, ob der Fehler weiterhin erscheint.

Sollte der Fehler nach Durchführung der oben genannten Prüfungen weiterhin bestehen, kontaktieren Sie bitte den Kundendienst.

Bitte machen Sie folgende Angaben:

• eine kurze Beschreibung der Störung,
  • Die exakte Modellbezeichnung Ihres Klimageräts
• Die Servicenummer (die Nummer unter dem Wort „Service“ auf dem Service-Aufkleber seitlich oder unten an der Inneneinheit).

Die Servicenummer finden Sie auch im Garantie-Handbuch,

- Ihre vollständige Anschrift,

- Ihre Telefonnummer.

Falls eine Reparatur erforderlich ist, sollten Sie stets das Kundendienstzentrum kontaktieren, um sicherzugehen, dass Original-Ersatzteile verwendet werden und die Reparatur sachgerecht ausgeführt wird. Sie müssen den Original-Rechnungsbeleg vorlegen. Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und Qualität des Produktes beeinträchtigen.

SERVICE

0000 000 00000

Hinweis: Sie können das komplette Handbuch für Ihr Gerät von der Internetseite herunterladen. Dazu den folgenden Link verwenden: docs.whirlpool.eu den QR Code benutzen

1. KNAPPEN ON/OFF (PÅ/AV)

3. KNAPPEN FAN (FLÄKT)

2. KNAPPEN MODE (LÄGE)

9. KNAPPEN AROUND U (RUNT DIG)

2. KNÄPPEN MODE (LÄGE)

9. KNAPPEN AROUND U (RUNT DIG)

9. AROUND Ü (RUNDT DEG) KNAPP

Aktiverer eller inaktiverer funktionen 6 ^th sense.

7. KNAPPEN SWING

Aktiverer eller inaktiverer funktionen 6 ^th sense.

7. KNAPPEN SWING

11. KNAPPEN TIMER OFF

Anvendes til at aktivere eller inaktivere funktionen timer off.

88°C ON OFF 88:88 On/Off Mode Fan Swing Sleep Jet 6° ø®Sense Around U Dinif Timer On Clock Timer Off Funper Save Super Silent Whirlpool

12. KNAPPEN JET

Anvendes til at starte eller stoppe den hurtige afkølings- eller opvarmningstilstand.

13. KNAPPEN DIM

Funktionen Auto-genstart

Puhaltimen matala nopeus
