BRUKSANVISNING SPIW309A3WF.1 WHIRLPOOL

6-1 Kontroller av utrymmet

6-9 Kontroller av elektrisk utrustning

11.Metoder for lackdetektering

Följande metoder für lackdetektering bedöms som lampliga für system som innehäller brandfarliga köldmedier:

Visar "FC" som en pâminnelse om filterrengöring.

WiFi-lampa (2)

Lyser nar luftfuktigheten visas.

Anvands for att satta på erler stanga av WiFi.

15. KNAPPENTIMER

Anvands for att stalla in tid da appararaten sca sattas pa aller stangas av.

Kassering av batterier

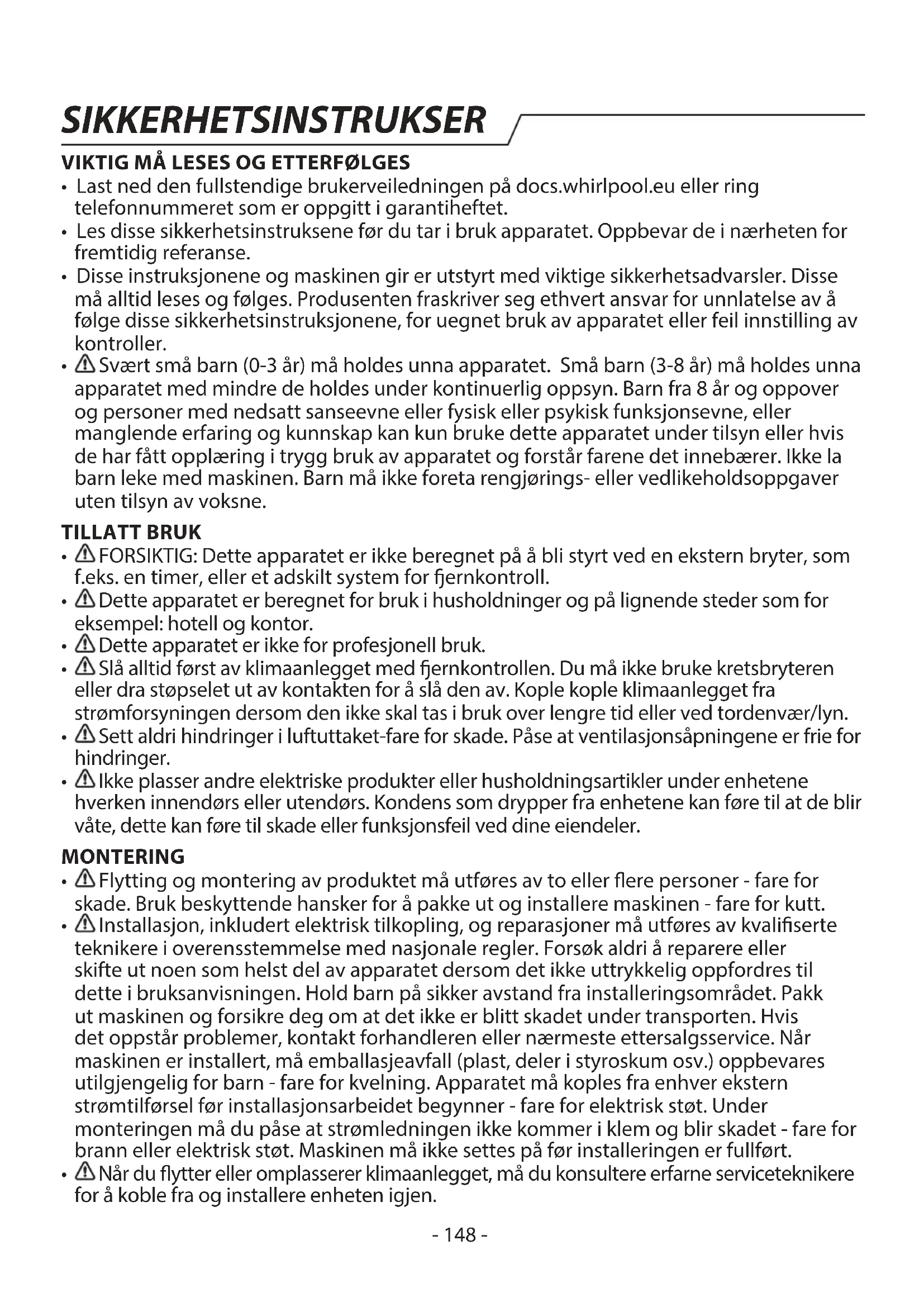

• Last ned den fullstendige brukerveiledningen på docs.whirlpool.eu eller ring Telefonummeret som er oppgitt i garantiheftet.
• Les disse sikkerhetsinstruktene før du tar iBruk apparatet. Oppbevar de i nærhen for fremtidig referanse.
• Disse instruksjonene og maskinen gir er utstyrt med viktige sikkerhetsadvarsler. Disse ma alltid leses og folges. Produsenten fraskriver seg ethvert ansvar for unnilatelse av a fölge disse sikkerhetsinstruksjonene, for uegnet bruk av apparatet eller feil innstilling av kontroller.
• Svært små barn (0-3 År) mag holds unna apparatet. Små barn (3-8 År) mag holds unna apparatet med minde de holdes under kontinuerlig oppsyn. Barn fra 8 År og oppover og personer med nedsatt sanseevne eller fysiskller psykisk funksjonsevne,ller manglende erfaring og kunnskap kan kun bruke dette apparatet under tilsyn aller hvis de har fätt opplæring i trygg bruk av apparatet og forstär farene det innebærer. Ikke la barn leke med maskinen. Barn mag ikke foreta rengjørings-ller vedlikeholdsoppgaver uten tilsyn av voksne.

TILLATT BRUK

• FORSIKTIG: Dette apparatet er/DDke beregnet paa bli styrt ved en ekstern bryter, som f.eks. en timer, ell er adskilt system for fjernkontroll.
• Dette apparatet er beregnet for bruk i husholdninger og på lignende steder som for eksempel: hotell og kontor.
• Dette apparatet er/DDke for profesjonell bruk.
• Slå alltid Först av klimaanlegget med fjernkontrollen. Du må ikke bruke kretsbryteren eller dra stopselet ut av kontakten forå slå den av. Kople kople klimaanlegget fra strømforsyningen dersom den ikke skal tas iBruk over lengre tid eller ved tordenvær/lyn.
• Sett aldri hindringer i luftuttaket-fare for skade. Pase at ventilasjonsapningene er frie for hindringer.
• Ikke plasser andre elektriskeprodukter eller husholdningsartikler under enchetene haverken innendørs eller utendørs. Kondens som drypper fra enchetene kan.fore til at de blir våte, dette kan fore til skade eller funksjonsfel ved dine eiendeler.

MONTERING

• Flytting og montering av produitet må utføres av to eller flere personer - fare for skade. Bruk beskyttende hansker for Å pakke ut og installere maskinen - fare for kutt.
• ↑ Installasjon, inkludert elektrisk tilkoping, og reparasjoner på utføres av kvalifiserte teknikere i overensstemmelse med nasionale regler. Forsök aldri Å reparere eller skiffe ut noen som helst del av apparatet dersom det ikke uttrykkelig oppfordres til dette iBruksanvisningen. Hold barn på sikker avstand fra installeringsområdet. Pakk ut maskinen og forsikre deg om at det ikke er blitt skadet under transporten. Hvis det oppstår problemer,kontakt forhandleren eller nærmestre ettersalgsservice. När maskinen er installiert, på emballasjeavfall (plast, deler i styroskum osv.) oppbevares utilgjengelig for barn -fare for kvelning. Apparatet på kopies fra enhver ekstern strømtilførsl对人体 installationsjonsarbeidet begyinner -fare for elektrisk støt. Under monteringen på du pase at strømledningen ikkekommen i klem og blir skadet -fare for brann eller elektrisk støt. Maskinen på ikke settes på for installeringen er fullført.

• Nár du flytter eller omplasserer klimaanlegget, på du konsultere erfarne serviceteeknikere forå koble fra og installerere encheten igjen.

• Apparatet må ikke installeres på vaskerommet.

ELEKTRISKE ADVARSLER

• Strømforsyningen på vindenning med spesiell strømkrets for apparatet. Diameteren til strømledningen på oppfylle kravene i regelverket.
• En flerpolet bryter må installeres i de faste ledningene i henhold til reglene som gjelder elektrisk utstyr og apparatet må jordes i samsvar med nasjonale elektriske sikkerhetsstandarder.
• En allpolet skillebryter som har en kontaktseparasjon på minst 3 mm i alle poler@makobles til i de faste ledningene.
• IkkeBrukkjostedninger,multi-stikkontakterller adaptere.De elektriske komponentene mäikkevare tilgengelige etterinstalljonen.Bruk ikke apparatet nár du ervatller barfott.Bruk ikke maskinenhvis stromledningen ellerstopselet er skadet,hvis det ikke fungerer som det skal,eller dersom det er skadet ellher faltned.
• Hvis strømledningen er skadet, på den erstattes med en identisk av produsenten, dens service-representant eller tilsvarende kvalifiserte personer forå unngå farlige situasjoner -fare for elektrisk støt.
• En jordfeilbryter (RCD) med nominell gjenvaerende driftsström som/DD: 30 mA skal inkorporees i de faste ledningene i henhold til nasjonal lovgivning.
• Temperaturen i kjolekretsen vil vare hoy, vennligst sorg for at forbindelsesledningen...,\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ -\ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - .
• \n - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - > - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ... \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n
• Sorg for sikker jording og en jordledning som er koblet til bygningens jordingsystem, installert av fagfolk. Apparatet må vare monter med en jordfeilbryter og hjelpekretsbryter med tilstrekkelig kapasitet. Kretsbryteren må i tillegg ha en magnetisk og en termisk utkopingsfunksjon for a sikre beskyttelse i tilfelle kortslutning og overbelastning.

Modell- 9K & 12K 18K 24K
Krav til kretsbryterens kapasitet 16A 20A 25A

• Ār det gjelder koplingen av strømledning og kabelforbindelsen mellom innendørs og utendørs,enhet,ma du se koblingsskjemaet pa apparatet.

ADVARSEL: Pase at apparatet er slatt av og koplet fra strømforsyningen for du utfører vedlikehold; Bruk aldri damprengjøringsutstyr - fare for elektrisk støt.
- Vedlikehold og reparasjon som krever assistanse fra annet faglert personale, ma utfores under tilsyn av en person som er kompetent nár det gjelder bruk av brennbare kuldemedier.
- Service mA kun utfores med utstyr som anbefales av produsenten.

AVFALLSBEHANDLING AV EMBALLASJE

Emballasjematerialet er fullstendig resirkulerbart og er merket med resirkuleringssymbolet ( ). De forskjellige delene av emballasjen skal ikke kastes i husholdningsavfallet, men resirkuleres i henhold til de lokale forskrifter.

AVHENDING AV HUSHOLDNINGSAPPARAT

Apparatet er fremstilt av materialer som kan resirkuleres eller brukes om igjen. Maskinen ma avfallsbehandles i samsvar med lokale bestemmelse angaende avfallsbehandling. For mer utfyllende informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte de kompetente lokale styresmaktene, det lokale renholdsverket aller butikken der du kjopte husholdningsapparatet. Denne maskinen er merket i overensstemmelse med EU-direktivet 2012/19/EU for kassering av elektrisk og elektronisk utstyr (WEEE). Ved a sorge for at detteproduktet kasseres forskriftmessig, bidrar du til Å

forhindre de negative miljo- og helsekonsekvensene feil avfallshandtering av detteproduktet kan forarsake.

(S)Symbolet på produitet eller på de vedlagte dokumentene, indikerer at det ikke带走les som vanlig husholdningsavfall, men Transporteres til en innsamlingsstasjon for resirkulering av elektrisk og elektronisk utstyr.

OVERENSSTEMMELSESERKLÄRING

• Den fullstendige teksten til samsvarserklæringen er til stede på følgende nettsted: docs.whirlpool.eu.
• Radioutstyret fungerer i frekvensbandet 2.4 GHz ISM, den maksimale radiofrekvenseffekten som overfores overstiger ikke 20 dBm (e.i.r.p.).
• Dette Produktet inkluderer frie programvarer som er utviklet av tredjeparter. Lisensbekreftelsen påbruken av den frie programvaren er tilgengelig på det følgende nettstedet: docs.whirlpool.eu.
• Dette produktetinneholder fluorinerte drivhusgasser som omtales i Kyoto-protokollen. Kjølegassen befindner seg i et hermetisk lukket system (R32, GWP 675). Den maksimale mengden kuldemedium er 2,5kg . Vennligst se fabrikmerket for mer detailjert informasjon.

SIKKERHETSINSTRUKSER FOR SERVICE VED APPARAT MED SPESIFIKT KULDEMEDIUM

• Last ned den fullstendige brukerveiledningen for detailjert installationsjon, service, vedlikehold og reparasjonsmetoder på docs.whirlpool.eu.
• Ikke bruk metoder for Å gjore avrimingsprossessen eller renhold raskere, utover de som anbefales av produsenten.
• Apparatet på oppbevares i et godt ventiliert området hvor rommets størrelse sansvarer med arealet i rommet sik det ble spesifisert for drift; uten tilstedeværelse av antennelseskilder (som; øpen flamme, et gassapparat eller et elektrisk varmeapparat i funksjon).
• Må ikke perforeres eller brennes. Vær oppmerksom på at kuldemediumet kan��e liktfritt.
• Enhver person som arbeider på eller Åpner en kjølekrets bør ha et gyldig attestasjon fra et bransjeakkreditet kontrollorgan, som sertifisierer at Personen er i stand til Å behandle kuldemediumt på en sikker mæte, i samsvar med en spesifikasjon som er godkjent av industriiens aktører. Det skal kun utføres service i henhold til anbefalingene gjort av produsenten av utstyret. Vedlikehold og reparasjon som krever assistanse fra annet faglært personale, mA utføres under tilsyn av en person som er kompetent nær det gjelder bruk av brenbare kuldemedian. Apparatet mæ installeres, brukes og oppbevares i et rom med et gulvareal større enn 10 m2. Installasjonen av rørsystemet mær holds til et rom med et gulvareal større enn 10 m2. Rørsystemet mær oppfylle kravene i de nasjonale gass-forskiftene. Den maksimale(OPEN) mengden kuldemedium er 2,5 kg.Mekaniske koplinger brukt innendørs mær oppfylle kravene i ISO 14903.Nar mekaniske koplingerBrukes paa nytt innendørs, ma forseglingene skiftes ut og nye mær ta s i bruk.Nar kragekoplingeneBrukes opp igjen innendørs, mærkragedelen produseres pa nytt.Installasjonen av rørsystemet mær holds til et minimum.Mekaniske koplinger mær vare tilgjengelige for vedlikehold.
• Transport av utstyr som ineholderlett antennelig kuldemedium mA oppfylle kravene i

transportforskriftene.

1. Merking av utstyr ved Å benytte skilt mA oppfylle kravene i de lokale forskriftene.
2. Avfallsbehandling av utstyr som brukerlett antennelig kuldemedier mä gjores i samsvar med nasionale forskrifter.
3. Lagringen av utstyr / apparat må skje i overensstemmelse med produsentens instrukser.
4. Lagring av pakket (usolgt) utstyr Beskyttelse av oppbevaringspakken skal vare konstruert slik at mekanisk skade på utstyretinne i pakken ikke forårsaker lekkasje av kuldemediumet. Maksimalt antall deler av utstyr som kan lagresammen reguleres ved de lokale forskriftene.
5. Informasjon om service.
   6-1 Kontroller i området

För en starter arbeidet på anlegg som inneholderlett antennelig kuldemedium, er sikkerhetskontroller nõdvendige forå sikre at faren for brann reduseres til et minimum. Ved reparasjoner ved kjølesystemet mä de folgLende forholdsreglene tas før det utfores arbeid ved systemet.

6-2 Arbeidsprosedyre

Arbeid må følge en kontrollert prosedyre for Å redusere risikoen for at brannfarlig gass ell er damp er tilstede mens arbeidet utfores, til et minimum.

Alle som utfører vedlikehold og andre som arbeider i området i nærhen ma fä informasjon om arbeidet som skal utfores. En bør unngå at det arbeides i nærhen. Området rundt arbeidsplassen ma avgrenses. Pase at tilstanden innenfor området er sikret ved Å kontrollere tilstedeværelsen avlett antennelig material.

6-4 Kontroll av tilstedevaerelsen av kuldemedium

Området på kontrolleres med en egen kuldemedium-detektor før arbeidet starter og mens det pagar, for a sikre at teknikeren er oppmerksom pa de potensielt brennbare atmossfereene. Pase at utstyret som blir brukt for registrering av EVT. lekkasjer egner seg for bruk medlett antennelig kuldemedium, dvs. at den ikke gir fra seg gnister, at den er tilstrekkelig forseglet og at den ikke lser seg ut.

6-5 Tilstedeveerelse av brannslukningsapparat

Hvis det skal utfores varmt arbeid på kjøleutstyret eller tilhorende deler, mA egnet brannslukningsutstyr vare tilgengelig. Ha et apparat med tør pulver eller CO_2 brannslukningsapparat tilgengelig i området for pafylling.

6-6 Ingen antennelseskilder

Ingen person som utfører arbeid ved kjolesystemet som bestär av arbeid på rør som ineholder eller som har inneholdtlett antennelig kuldemedium, mA benytte antennelseskilder på en slick mæte at en risikerer fare for brann eller eksplosjon. Alle mulige antennelseskilder, inkludert royking, mA skje med tilstrekkelig avstand fra omraretforinstalljon,reparasjon,fjerning og avfallsbehandling,hvor det eksisterer enfare for atlett antennelig kuldemedium kan sige ut i omgivelsene.Forarbeidet skjer, mA omraretrendt utstyret overvåkes for a sikre at det ikke finnesbrannfarerller risiko for antennelse. Skilt med "Royking forbudt"mA plasseresi omraret.

6-7 Ventilert omrade

Sørg for at området er Åpent eller at det er tilstrekkelig ventiliert før du Åpner systemet eller utfører arbeid på varme deler. En grad av ventilasjon må alltid finnes i løpet av perioden som arbeidet utføres. Ventillasjonen skal på en sikker mæte fordele

kuldemediumet som frigjores og helst drive det ut i atmosfaren.

6-8 Kontroller ved utstyret for kjøling

Der hvor de elektriske komponentene skiftes ut, ma de passer til formalet og stemme med kravene i spesifikasjonen. Til enhver tid ma produsentens retningslinjer for vedlikehold og service folges. Dersom en er i tvil ma produsentens tekniske kundeservice konsulteres. De folgende kontrollene ma utfores ved installationsjon närlett antennelig kuldemedium benyttes:

• Mengden som fylles på må tilpasses størrelsen på rommet der delene som ineholder kuldemediumet installereres;

• Viftene og lufteapninger virker som de skal og de er/DDke tette ell derkket til;

• Dersom en indirekte kjolekrets benyttes, ma sekundaerkretsen kontrolleres for EVT. tilstedeverelse av kuldemedium;

• Merkingen på utstyret på fortsette ä vår synlig og leselig. Merking og skilt som ikke er leselige på korrigeres;

• Kjølerør eller komponenter er installer i en posisjon det er usannsynlig at de utsettes for stoffer som kan korrodere komponenter som inneholder kuldemediumet, medindre komponentene er fremstilt av material som er motstandsdyktig mot korrosjon aller er beskyttet mot korrosjon på en hensiktsmessig mæte.

6-9 Kontroller ved elektrisk utstyr

Reparasjon og vedlikehold ved elektriske komponenter må inkludere innledende sikkerhetskontroller og prosedyrer for inspeksjon av komponenter. Dersom det finnes mangler som kan ha innvirkninger på sikkerheten, må ikke kretsen tilføres elektrisk energia För problemet er løst på en tilfredsstellende måte. Dersom det er umulig Å korrigere feilen, må en finne en passende, midlertidig lösning. Det må meldes fra om dette til eieren av utstyret slick at alle parter er informerte. De innledende sikkerhetskontrollene må omfatte:

• Tømming av kondensatorene: dette ma gjores på en sikker mæte for a unnga mulige gnister;
• At det ikke finnes elektriske componenter og ledninger somkommen i kontakt under fyllingen, gjenopprettelse eller rensing av systemet;

• At det er kontinuitet i koplingen mot jord.

• Reparasjoner ved forseglede komponenter

Mens reparasjoner ved de forseglede komponentene pagar, ma all elektriske Forsyninger kopies fra utstyret som det arbeides ved for en fjerner forseglet elektrisk Forsyning til utstyret under service, permanent sok etter evt. lekkasje skal vare plassert pa det mest kritiske punktet for a varsole en potensiell farlig situjasjon. Spesiell oppmerksomhet ma ytes for a sikre arbeidet ved de elektriske komponentene. Dekselet er/DDke endret sik at beskyttelsensivaret avirkes. Dette skal inklere skade pa kabler, for stort antall koplinger, terminaler som okay er utforte i henhold til originale spesifikasjoner, skade ved forseglinger, uriktig montering av flensgjennomforing, osv. Kontroller at apparatet er sikkert montert. Pase at forseglinger erler forseglende material okay er forringet sik at de okay lenger tjener formalet oghindre inntrengning av brennbare atmosfærer. Delene som skiftes ut ma skje i overensstemmelse med produsentens spesifikasjoner.

MERK:

Bruken av silikon tetningsmasse kan hemme effekten av noen typer lekkaswedeteksjonsutstyr. Egensikre componenter trenger ikke isoleres før det arbeides på dem.

1. Reparasjon ved egensikre componenter

Ikke på for permanent induktiv eller kapasitans last til kretsen uten Å sikre deg om at dette ikke vil overstige tillatt spenning og strøm tillatt for utstyret som er i bruk. Egensikre componenter er de eneste typene som det kan arbeides på i nærvær av brannfarlig atmospere. Testapparatene på,vare riktig justerte. Skift ut componenter kun med deler som spesifiseres av produsenten. Andre deler kan resultere i antenning i atmosparen pga. lekkasje av kuldemediumet.

9. Kabling

Kontroller at kablingen ikke utsettes for slitasje, korrosjon, for hoyt trykk, vibrasjon, skarpe kanter eller andre vanskelige omgivelsesforhold. Kontrollen ma øgsa ta i betraktning effektene fra foreldelse eller kontinuereg vibrasjon fra kilder som kompressorer eller vifter.

10.Pavisning av brenbare kuldemedier

Under ingen omstendigheter mA potensielle antennelskilder brukes i soket etter ell er. pavisning av lekkasje av kuldemediumet. En haloid lykt (eller enhver annen detektor som braker levende flamme) mA ikke benyttes.

11.Metoder for aoppage lekkasje

De følgende metodene forå oppdage lekkasje er ansett som akseptable for system som ineholderlett antennelig kuldemedier:

• Elektronisk lekkaswedetektorer skal benyttes til a oppdagelett antennelige kuldemedier, men det er mulig at de/DDke har tilstrekkelig folsomhet, ellr at de trenger ny kalibrering (sokeutstyr skal kalibreres i et omrade fritt for kuldemediumet.)

• Pase at detektoren/DD er en potensiell antennelseskilde og at den egner seg for kuldemediumet som benyttes.

• Utstyr for öppdage lekkasje må stilles inn til en prosentandel av LFL av kuldemediumet og må justeres i henhold til kuldemediumet som brukes og en passende prosentandel av gass (maksimalt 25%) er bekreftet.

• Væsker for øoppage lekkasje egner seg for bruk med de flete kuldemedier, menBruken av rengjøringsmidler som inneholder klor ma unngås sider klor reagere medkuldemediumet og korrodere kobberrøre.

• Dersom det er mistake om en lekkasje, ma all apen ild fjernes/slukkes.

• Hvis det oppdages en lekkasje av kuldemediumet som krever hardlodding, ma alt kuldemediumet fjernes fra systemet, aller isoleres (ved hjelp av avstengingsventiler) i en del av systemet på sikker avstand fra lekkasjen.

• Oksygen-fri nitrogen (OFN) på deretter tømnes igjennom systemet både før og mens hardloddingen pagar.

12.Fjerning og evakuering

• Når en Åpner kjølekretsen for Å utføre reparasjoner - eller av andre grunner mA normale prosedyrer følges. Det er uansett viktig at den sikreste framgangsmåten følges widen det handler omlett antennelige stoffer.

• Fjern kuldemediumet;
• Tøm kretsen med inertgass;
  Evakuer;
  Tomigjen med inertgass;
• Apne kretsen ved Å kutte eller lodde.

Fyllingen av kuldemediumet mä skje i egnede beholdere for gjenbruik. Systemet mä "skyllles" med OFN (oksygen-fri nitrogen) for at enheten skal vare sikker. Det er mulig atijke prosessen mä gjentes flere ganger. Komprimert luft eller oksygen mä ikke brukes

til dette formålet. Skylling må oppnås ved Å stanse pafyllingen helt til arbeidstrykket oppnås, deretter luftes det ut i atmosfæren og til slutt er anlegget vakuumert. Denne prosessen må gjentes helt il kuldemediumet befinner seg i systemet. När den siste etterfyllingen er gjort, må systemet ventileres ned til atmosfærisk trykk for at det skal kinne fungere. Denne operasjonen er absolutn nödvendig dersom rørene skal loddes. Pase at uttaket til vakuumpumpen ikke befinner seg iærhen avlett antennelige kilder og at det er vakuum i systemet med OFN (oksygen-fri nitrogen) og at det fortsatt er mulig Å ventilere.

13.Prosedyrer for etterfylling

I tillegg til de normale prosedyrene for etterfylling, ma de folgende kravene respekteres:

• Pase at de ulike kjolemediene ikke forurenses ved bruk av utstyr for etterfylling.
• Slanger og ledninger ma vare sakte som mulig for a redusere mengden av kuldemedium som disse ineholder.
  -Beholderne må stå i oppreist stilling.
• Pase at kjolesystemet er koplet mot jord fdr utterfyller systemet med kuldemedium.
• Merk systemet nár etterfyllingen er fullfør (dersom det ikke allerede er gjort).
• Du ma vare svært oppmerksom slik at kjølesystemet ikke overfylles. Før etterfyllingen av systemet ma det trykktestes med OFN (oksygen-fri nitrogen).

Systemet m' testes for EVT. lekkasje ved fullfort operasjon men ffor det settes ut i drift.

En oppfølgingstest ma utfores for installsjonsplassen forlates.

14.Avvikling

Fördenne prosedyren utføres, er det helt nödvendig at teknikeren kjenner til utstyret i alle dets detaljer. En anbefaler at han/hun er erfaren og at sikre prosedyrer benyttes for à ta sikkert varre på kuldemediumet. För oppgaven utføres, skal det tas en prove av oljen og kuldemediumet dersom det er nödvendig Å utføre analyser før gjenbruik av det gjenvunnede kuldemediumet. Det er viktig at elektrisk kraft er tilgjengelig før oppgaven pâbegynnes.

a. Bli kjent med utstyret og hvordan dette virker.
b. Kutt tilforselen av elektrisk strøm fram til systemet.
c. För du forsøker à utføre prosedyren, pase at:

• Mekanisk verktøy for händteringen er tilgengelig, dersom det kreves, for händtering av beholderne med kuldemedium;
• Alt personlig verneutstyr er tilgjengelig og brukes på riktig mæte;
• Gjenvinningsprossessen overvåkes til enhver tid av en kompetent person;
• Utstyret for gjenbruk og beholderne oppfyller kravene i de gitt standardene.

d. Pump ned kjolesystemet, dersom det er mulig.

e. Dersom det er umulig Å oppnå vakuum, lag en manifold sik at kuldemediumet kan fjernes fra de forskjellige delene i systemet.
f. Pase at beholderen er plassert pa vektene forg jgenbruik skjer.
g. Start maskinen for gjenbruk og gå fram i henhold til produsentens instrukser.
h. Beholderne ma ikke overfylles. (Ikke mer enn 80% volumvæske påylling).
i. Det maksimal arbeidstrykket ved beholderen ma ikke overskrides, ikke en gang midlertidig.
j. När beholderne er riktig fylte og prosessen er fullført, ma du kontrollere at beholderne og utstyret raskt fjernes fra installationsplassen og at alle stengeventilene på utstyret er lukket.

k. Gjenvunnet kuldemediummaticke fylles paa et annet kjolesystem for det er gjort rent og er kontrollert.

15.Merking

Utstyr må merkes med at det er tatt ut av drift og tomt for kuldemedium. Merket må dateres og signeres. Pase at det finnes merker pa utstyret som fastsetter at utstyret inneholderlett antennelig kuldemedium.

16.Gjenvinning

När kuldemediumet fjernes fra et system, enten ved service eller ved avvikling, er det viktig med erfaring og gode prosedyreer for Å fjerne kuldemediumet på en sikker@mæt. Ved overføringen av kuldemediumet i beholderne, pase at kun beholderere som er egnet for gjenbruik av kuldemedier benyttes. Pase at du har tilgjengelig det riktige antall beholderere for Å dekket hele systemet. Alle beholderne som skal benyttes for gjenbruik av kuldemediumet er merket for det—ittle kuldemediumet (f.eks. spesialbeholderere for gjenbruik av kuldemedium). Beholderne mæ varekomplette med trykkavlastningsventil og tilhorende avstengningsventiler i god stand. Tomme beholderere for gjenbruik mä fjernes, og dersom det er nɒdvendig, kjoles ned før gjenbruken skjer. Utstyret som benyttes for gjenbruik mæ vare i god stand med et sett med instrukser som omhandler utstyret som er tilgjengelig og at det er egnet for gjenbruik av lett antennelig kuldemedium. I tillegg, mæ flere kalibrerte vecter vare tilgjengelige og i god driftsstand. Slangene mæ inkludere lekkasjefrie frakoplingsenheter og vare i god stand. Før du tar iBruk gjenbruksmaskinen,kontroller at den er i god driftsstand,at den er riktig vedlikeholdt og at enhver tikoplet elektrisk component er forseglet for a hindre at det oppstår brann dersom kuldemediumet slippes ut. Konsulter produsenten dersom du er i tvil. Den gjenvunnede kuldemediumet mæ returneres til leverandoren av kuldemediumet i riktige beholderere for gjenbruik, og med et tilhorende dokument som bekrefter overføringen av avfallsstoffer. Du mæ ikke blande kuldemediumet i enchetene for gjenbruik og spesielt ikke i beholderne. Dersom kompressorer erller kompressorolje mæ fjernes, mæ du pase at disse er reduserte til et akseptabelt niva for a sikre at det lett antennelige kuldemediumet ikke blir værende i smøremiddelet. Prosessen med a fjerne stoffet mæ skje forkompressoren returneres til leverandorene. Kompressorenheten mæ kun varmes ved elektrisk oppvarming for at dette prosessen skal gå raskere. När oljen tommes fra systemet, mæ dette skje på en sikker mæte. När du flytter erller omplasserer klimaanlegget, mæ du konsultere erfarne serviceteknikere for a koble fra og installere encheten igjen. Ikke plasser elektriskeprodukter erller gjenstander under enchetene hverken innendørs erller utendørs. Kondens som drypper fra enchetene kan fore til at de blir våte, dette kan.fore til skade eller funksjonsfeil ved dine eiendeler. Pase at ventilasjonsapningene er frie for hindringer. Apparatet mæ oppbevares i et godt ventilert området hvor rommets størrelse samsvarer med arealet i rommet sikdet ble spesifisert for drift. Apparatet mæ oppbevares i et rom hvor det ikke finnes apen ild (for eksempel ved et gassapparat i drift) og lett antennelige kilder (for eksempel en elektrisk varmeovn i drift). Det er/DDke tillatt med gjenbruik av mekaniske kopingsstykker og kragekoplinger.

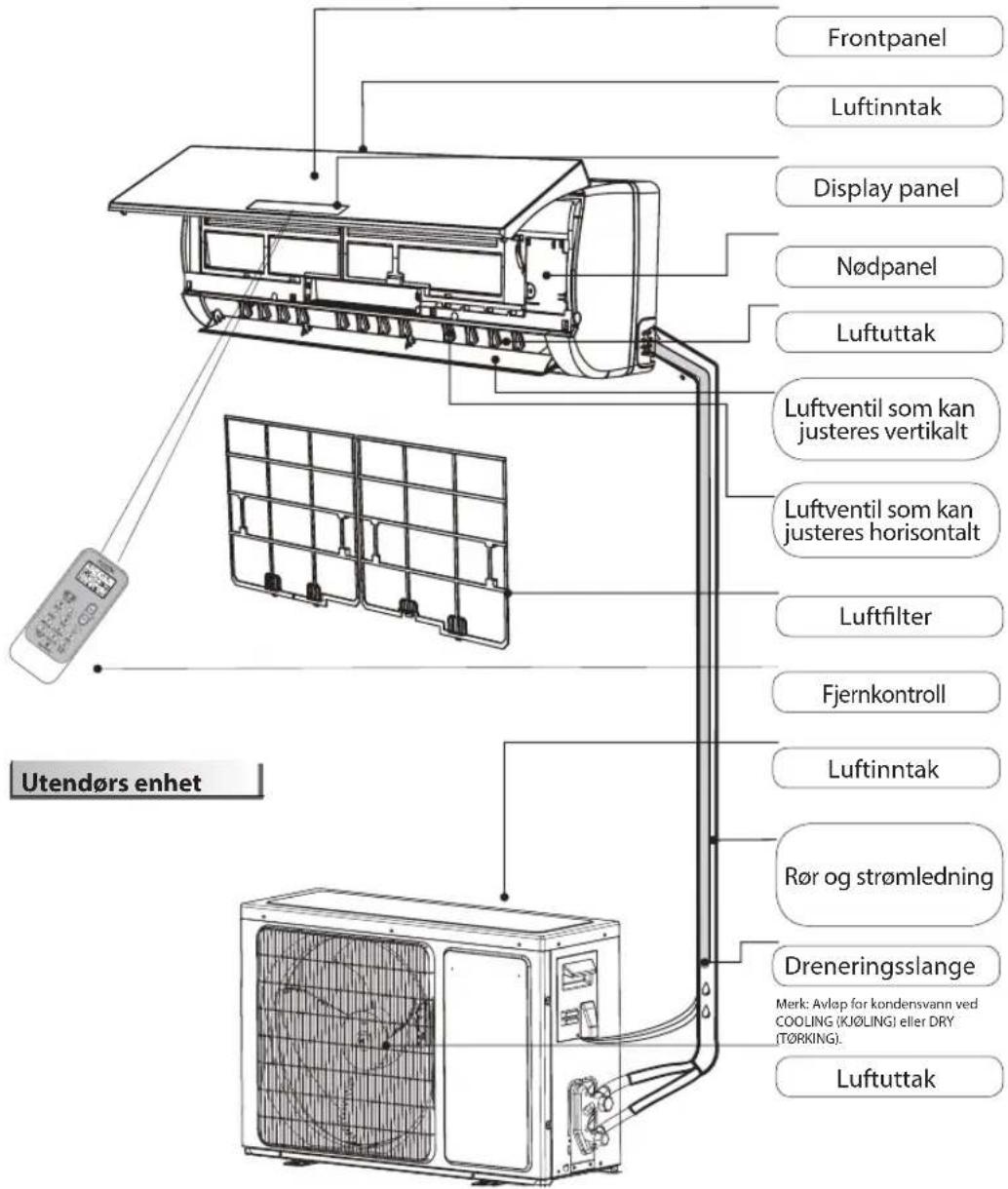

Produktbeskrivelse

Innendorsenhet

Figurei nedenhbandkert er basert pa en standardmodell, sett utenfra. Derfor kan formen variere noe fra det klimaanlegget du har valgt.

Forklaring av symbolene som vises pa innendors- og utendarsenhet.

ADVARSEL	Dette symbolet viser at apparatet benyttter etlett antennelig kuldemedium, og dersom dettelekker skapes det en ekstern antennelseskilde og det er fare for brann.
PASS PÅ	Dette symbolet indikerer at driftshåndboken på lesnes nøye.
PASS PÅ	Dette symbolet indikerer at personalet som er ansvarlige for driften på handtere utstyret i overensstemmelse med instruksene i installasjonshåndboken.
PASS PÅ	Dette symbolet viser at informasjon, som driftshåndboken og installasjonshåndboken, er tilgengelig.

Brukergrensesnitt

88

Temperaturindikator (1)

Viser innstilt temperatur.

Den viser "FC" som pāminnelse om at filteret m gjores rent.

Wi-Fi indicator (2)

Den blinker raskt (3 Hz) nár den kopler seg til ruter aller den mister tilkoplingen til ruter.

Den blinker langsomt (1.5 Hz) när den koplet til ruter men den er/DDke koplet til cloud.

Den gár over til'ä lyse fast nár Wi-Fi er fullstendig tilkoplet.

Indicator for monitoring av filter (4)

Indikator for monitoring av filter blinker etter 720 brukstimer som paminnelse om at filteret ma qores rent.

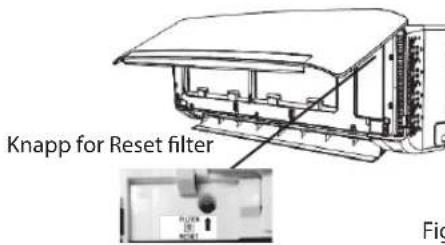

Etter at filteret er gjort rent, trykk pa knappen for reset filter pa innendorsenheten bak frontpanelet for avbryte blinkingen av indikatoren for monitoring av filter.

Fuktighetsindikator (5)

Den tennes nár den viser fuktighetsnivaet.

Den tennes ved innstilling av tid.

Den slukker nár operasjonden ved bruk av timer avsluttes.

Indikator for Running (Driftsindikator) (6)

Den tennes ved drift.

Den blinker ved avriming av utendors enchet.

Indicator for Sleep (Hvile) (8)

Den tennes nár modus for hvile er stilt inn, indicatoren for "Running" vil blinke 10 ganger fahr hele display slukkes.

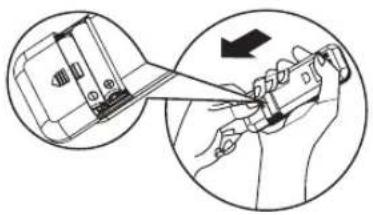

Sett batteriene inn i RC (fjernkontrollen)

1. Sett inn en stift og trykk batteridekselet forsiktig ned og dytt i pilens retning for a fnerne, som vist.
2. Sett pã plass 2 AAA batterier (1.5V) i batterirommet. Pâse at "+'' og "-" polaritet er riktig plassert.
3. Lukk batteridekelet pa fjernkontrollen.

- Forehandsinnstilling av fernkontrollen

• Hver gang det skiftes batterier pa fjernkontrollen, vil fjernkontrollen stilles inn pa modus for Varmepumpe. Varmepumpens AC fjernkontroll kan benyttes til a kontroller nedkjøling kun pa AC modeller.

Bruk RC (fjernkontrollen) for a kontrollere apparatuset

For a styre apparatet ved hjelp av fjernkontrollen, rett fjernkontrollen mot mottakeren til innendors enhet, for a vaere sikker pa a oppna kontakt.
- For a sending en melding fra fjernkontrollen, vil symbolet blinke i 1 sekund. När meldingen mottas, gir apparatet fra seg en pipe-lyd.

Fjernkontrollen vil kinne styre klimaanlegget med en avstand pa opp til 7 m.
Hver gang batteriene skiftes ut i fernkontrollen, forhandsinstilles fernkontrollen til modus for Varmepumpe.

Merk: vennligst følg instruksene som passer for fjernkontrollen du mottar for bruk av Klimaanlegget.

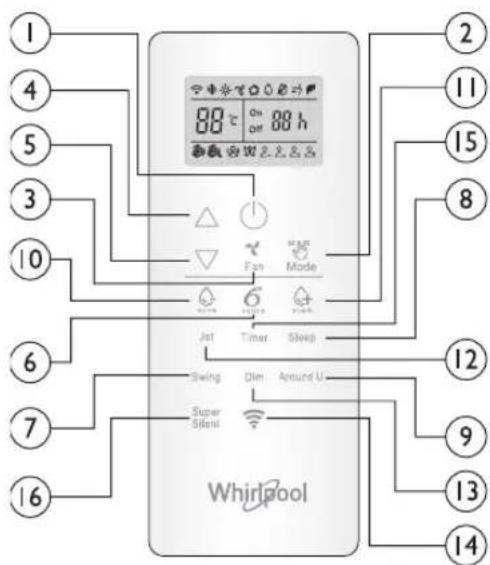

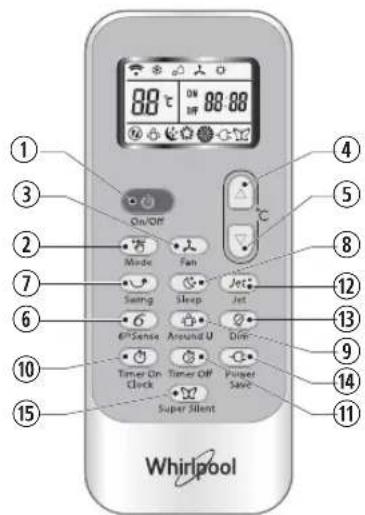

Beskrivelse av knappenes funksjon (P1-03)

1. ON/OFF (PÄ/AV)-KNAPP

Starter og stanser apparatet ved a trykke pa donne knappen.

3. FAN (VIFTENS) KNAPP

Brukt for a velge viftens hastighet i sekvensen auto, high (hoy), medium (middels) ell low (lav).

4-5. TEMPERATURKNAPP

Brukt for a velge romtemperatren. Brukt for a stille inn tiden i timer modus. 6.6th SENSE KNAPP

Stiller inn erer eliminerer braken av 6^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horizontal regulating av luftventil ved at den svinger og stiller inn onsket retning for luftstrømmen, opp/ned.

10-11. HUMIDITY (FUKTIGHET) KNAPP

Brukt for a stille inn onsket niva for fuktigkeit, disse er kun tilgengelig med 6th SENSE modus.

16. SUPER SILENT (STILLE) KNAPP

Brukt for a starte ell er stanse super stille funksjon for a oppn omgivelser uten stoy.

2. MODE (MODUS) KNAPP

Brukt for a velge driftsmodus. I sekvens for Nedkjoling, oppvarming ell er vifte.

Brukt for a velge modus for hvile i sekvensen sleep 1, sleep 2, sleep 3 sleep 4 og sleep off.

9.AROUND U (RUNDT DEG) KNAPP

Brukt for a stille inn eller slette

funksjonen Around U.

12.JET (HURTIG) KNAPP

Brukt for a starte ell stanse rasknedkjoling ell oppvarming.

13.DIM (LYSSTYRKE) KNAPP

Brukt for a sla pa uller av lyset pa display pa innendors enhet.

14.WI-FI KNAPP

Brukt for a stille inn tidspunktet for a sla pa erler av apparatet.

Symbol pà RC (fjernkontrollens) display

RC (fjernkontrollen) gjores aktiv ved at det trykkes pa knappen UNLOCK (frigjoring)

Indicator for Cooling (nedkjolng) Auto fan speed (viftens hastiget) Sleep indicator hyle) 1

Humidity plus (Fuktighet pluss) indicator

*88h Display for innstilling av timer

Signal transmission (overforing av signal)

Trykk pa knappen,
bakgrunnsbelysningen
tennes og

funksjonsknappene
vil vaere aktive for
bruk Tynk jacion

bruk. yrkjtk for a blokkere

For a blocker hemikontrol

Dersom fjernkontrollen
ikke brukes i 10 s,
vil den blokkeres
automatisk.

Fjernkontroll

Beskrivelse av knappenes funksjon (J1-3)

1. ON/OFF (PA/AV)-KNAPP

Starter og stanser apparatet ved a trykke pa denne knappen.

2. MODE (MODUS) KNAPP

Brukt for a velge driftsmodus i sekvensen Cooling (nedkjoling),

dry (torking), fan only (kun vifte) eller heating (oppvarming).

3.FAN (VIFTE) KNAPP

Brukt for a velge viftens hastigkeit i sekvensen auto, high (hoy), medium (middels) ell low (lav).

4-5.TEMPERATURKNAPP

Brukt for a velge romtemperaturen. Brukt for a stille inn tiden i timer modus og riktig klokkeslett.

6.6^TH SENSE KNAPP

Stiller inn ell er sletterBruken ay 6^th sense.

7. SWING (SVINGING) KNAPP

Stanser eller starter horizontal regulering av luftventil ved at den svinger og stiller inn onsket retning for luftstrømmen, opp/

ned.

Stiller inn ell er sletter bruken av Hvilemodus i sekvensen

9. AROUND U (RUNDT DEG) KNAPP

Brukt for a stille inn ell slette fungksjonen Around U.

10. TIMER ON/CLOCK (TIMER PÄ/KLOKKE) KNAPP

Brukt for a stille inn virkelig tid.

Brukt for a stille inn ell erer slette aktivering av timer.

11 TIMER OFF (TIMER AV) KNAPP

Brukt for a stille inn ell er slette deaktivering av timer.

12.JET (HURTIG) KNAPP

Brukt for a starte ell stanse modus for rask nedkjoling ell oppvarming.

13. DIM (LYSSTYRKE) KNAPP

Brukt for a sla papeer av lyset pa display pa innendors enhet. 14. POWER SAVE (ENERGISPARING) KNAPP

Brukt for a starte ell stanse energisparingsfunksjonen.

1. SUPER SILENT (STILLE) KNAPP

Brukt for a starte ell stanse super stille funksjon for a oppna omgivelser uten stoy.

Symbol pà RC (fjernkontrollens) display

Indikator for Cooling (nedkjolng) Sleep 1 indicator (hvile) Auto fan speed (vivens hastiget) Jet (hurtig) Indikator
Dry indicator (torking) Sleep 2 indikfor (hvile)
Fan only (Kun viffe) indicator Sleep Indicator (hvile)
Heating (oppvarming) indicator Sle64 indikator (hvile)
6 ^th SENSE indicator Around U (rundtdeg) indicator Super silent (super stille) indicator

Signal transmission (overforing av signal)

Display for innstilling av timer 1:88

Display current time (Vis gjeldende tid)

Display fpr innstilling av temperatur

Power save (energisparing) indicator

BESKYTTELSE

Driftsbetingelser

Verneanordningen kan utloses og stanse apparatet i de tilfellene som er listet opp nedenfor.

Oppvarming Uten	dørs temperatur er over 24°C
	Utendørs temperatur er under -7°C
	Romtemperatur er over 27°C
Nedkjøling Uten	dørs temperatur er over 43°C
	Romtemperatur er under 21°C
Avfukting Romtempen	noperatur er under 18°C

Dersom klimaanlegget stared modus for COOLING ell DRY med apne dor er ell vinduer over lengre tid nar den relative fuktigheten overskrider 80% er det mulig at dugg drypper for utlopet. Verneanordningens funksjoner Vent i minst 3 minutter for du starter oppenheten etter driftsstans ell skifte av modus mens anlegget er i drift. Etter tlikopling til stromnett et og oyeblikelig pa'slaing av apparatet, er det mulig at anlegget trenger yttterligere 20 sekunder for det begynner a virke. Dersom alle funksjoner er stanset, trykk pa ON/OFF knappen igjen for a starte opp pa nytt. Timer ma stilles inn pa nytt der som den er blitt slettet.

Funksjoner i modus for AVKJOLING Anti-frysing

Nar temperaturen til innendors varmeveksler synker til 0^ eller lavere, vil kompressoren stanse driften for a beskyttet apparatuset.

Funksjoner i modus for OPPVARMING

Forvarmer

For a unnga at kald luft blases ut, trengs det 2-5 minutter for a forvarme innendors enchet for a starte OPPVARMINGEN. Viften innendors vil icke virke under forvarmingen.

Opptining

Nar apparatuset benytttes til OPPVARMING vil det tines (de-ice) automatisk for a oke effektiviteten. Denne prosedyren varer vanligvis 6-10 minutter. Ved opptining stanser viften og indikatoren for drift blinker.

Nar optiningen er fullfort, returner den til modus for OPPVARMING automatisk.

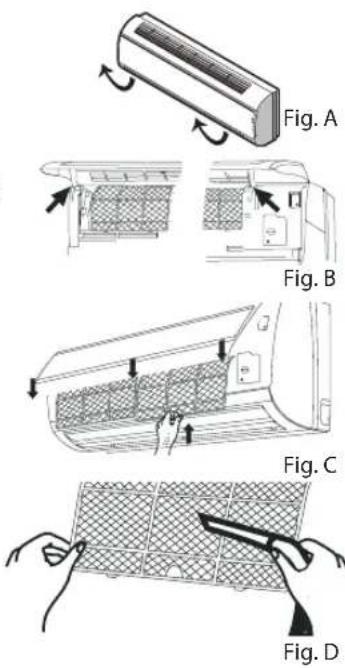

Gjør ren panelet framme på Innendørs enchet

1. Kople fra stromforsyningen

Slà av apparatet fór du kopler den fra stromforsyningen.

2. Fjern panelet framme

Apne panelet framme sik det vises ved pilen (Fig. A).

Dra i sporene pa sider av frontpanelet med kraft for a ta ut frontpanelet (Fig. B).

3. Gjør rent panelet framme

Tork med en myk og torr klut. Bruk lunkent vann (under 40^ ) for a gjore rent dersom apparatet er svart skittent. La det torke etter at du har gjort det rent.

4. Monter og lukk panelet framme

Monter og lukk panelet framme ved a dytte det nedover.

Merk:

• Ikke bruk stoffer som bensin eller poleringsmiddel for a gjore apparatet rent.

Kke sprut vann på innendørsenheten Farlig! Elektrisk stot!

Gjør rent luftfilteret

Det er nodsvendig a gjore rent luftfilteret etter at du har brukt det i omtrent 200 timer. Gjor rent luftfilteret haver andere uke dersom klimaanlegget fungerer i omgivelser som er spesielt skitne.

1. Kople fra stromforsyningen

Slà av apparatet fór du kopler den fra stromforsyningen.

2. Tautluftfilteret (Fig.C).

1. Apne panelet framme. 2. Trykk forsiktig på filterets handtak. 3. La filteret gli ut.

3. Renhold av luftfilteret (Fig. D)

Dersom filteret er svært skittent, ma det vaskes med en løsning med lunkent vann og nøytralt rengjøringsmiddel.

La det torke etter at du har gjort det rent.

1. Monter filteret tilbake pã plass, trykk pã knappen for reset filter (Fig.E) pã høyre side ved Å benytte en rund stift og lukk panelet framme.

Merk:

• For à unngå skade mä du ikke berøre ribbene til innendørsenet med fingrene etter at du har fernet filteret.
• Du mä ikke forsøke Å gjøre klimaanlegget rent innvendig på egen.Hand.
• Ikke vask filteret i vaskemaskinen.

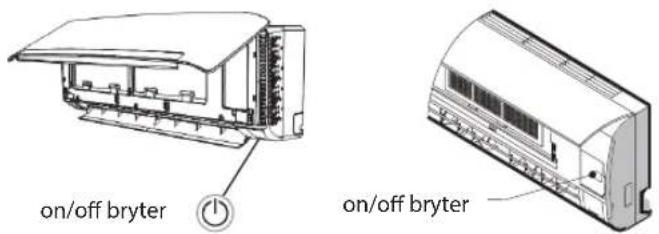

INNGREP INØDSSITUASJON

a trykke pa on/off bryteren plassert pa innendarsenheten.

• Sla apparatet pa: nár apparatet er av, trykk pa knappen, det vil starte a fungere i 6th SENSE modus.
• Slå apparatet av: nar apparatet er pa, trykk pa knappen, enheten vil stanse a fungere.

kraftforsyningen, trykk på ON/OFF knappen for encheten innendørs og hold nede i over 5 sekunder, auto_restart er innstilt nag summeren aktiveres.

Dersom auto_restart er stilt inn, trykk pa ON/OFF knappen for encheten innendors og hold nede i over 5 sekunder, auto_restart funksjonen slettes nar summeren utstoter en lyd og klimaanlegget befinner seg i standby-modus.

Avfallsbehandling av batteriene

For a beskytte naturressurser og for a fremme gjenbruk av material, vennligst skill batteriene fra annen type avfall og resirkuler dem gjennom ditt lokale, Gratis system for kildesortering av batteri.

Installsjonsinstrukser

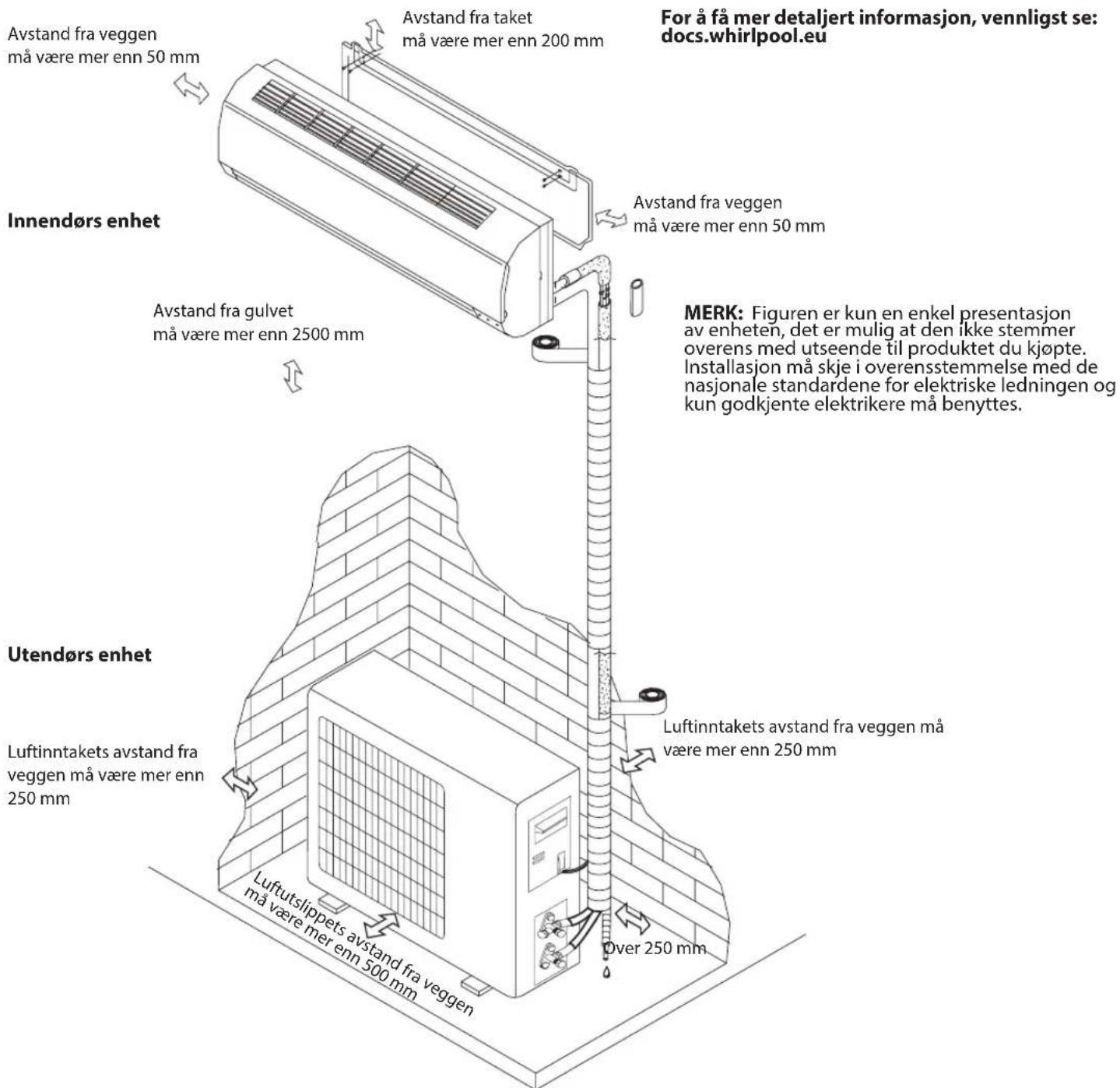

Installasjonsdiagram

Kabelspesifikasjoner

Kapasitet (Btu/h)	Strømledning	Strømledning for tilkoling
	Type	Normalt tverrsnittareal	Type	Normalt tverrsnittareal
7K, 9K, 12K H07R	RN-F 1,0mm	2X3 H07R	RN-F 1,0mm	2X5
18K H07RN-F	1,5mm	2X3 H07R	RN-F 1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07R	RN-F 2,5mm	2X5

Driftsproblemer skyldes ofte sma arsaker, vennligst sjekk og referer til ffolgende diagram for du kontakter kundeservicen. Du vil kunne spare tid og unodvendige utgifter.

Problem Analyse
Virker ikke	Er vernet eller sikringen,gätt?Vennligst vent i 3 minutter og start igjen,det er mulig at vernet hinderer at,enheten virker.Er fjernkontrollens batterier utladde?Er stopselet ikke satt riktig i?
Ingen luft for nedkjøling eller oppvarming	Er luftfilteret skittent?Er inntakene eller utslippene til klimaanlegget blokkerte?Er temperaturen stilt riktig inn?Er dører eller vinduer øpane?
Ikke effektiv kontroll	Har det vært en sterk forstyrlse (fra overdreten statisk elektrisitetutladning,unormal spanning i strømforsyningen)? Vær oppmerksom på at driften vil,være unnormal,i dette tilfelletmxdu koble fra strømforsyningen og koble til igjen etter 2-3 sekunder.
Virker ikke med det samme	3 minutters forsinkelsevil inntreffnár du skifter modus og apparatet er i drift.
Spesiell lukt	Denne luktenkommen fra en annen kilde som møbler,sigaretter osv. som suges inn i,enheten og blåser ut sammen med luften.
En kan hore rennende vann	Normal adferd som skyldes strømmen av kuldemediumet i klimaanlegget.Lyd av opptiningi modus for oppvarming.
Knakelyd	Lyden kan,være etresultat av at panelet framme ekspanderer erller trekker seg sammenpogrnn av endringer i temperaturen.
Dampkommen ut av utløpet	Damp er tilstede i rommet med lav temperatur? Normal adferd på grunn av kjølig luft fra,enheten innendørs ved driftsmodus for COOLING (NEDKJØLING)Eller DRY (TØRKING).
Indikatoren for drift blinker meninnendørs vitste stanser.	Enheten skifter fra modus for oppvarming til defrost. Indikatoren slukkes og returnerer til modus for oppvarming.

Merk: Dersom problemene vedvarer, slå av apparatet og kople det fra strømforsyningen, ta deretter kontakt med ditt nærmeste godkjente Whirlpool Kundeservicesenter. Forsök ikke á fjerne, reparere, demontere, aller endre på apparatet på egenhand.

KUNDESERVICE

Dersom feilen ikke forsvinnerningar du har utfør kontrollene over,kontakt kundeservice.

Vennligst oppgi:

• en kort beskrivelse av feilen;
  den noyaktige klimaanleggmodellen;
• servicenummeret (dette er nummeret du finner under ordet Service på service-merket som er plassert på sider aller i bunnen av encheten innendors).
  Servicenummeret finner du ogsa i garantieftet
• din fuller adrresse;
  ditttelefonnumber.

Dersom det er nødvendig med reparasjoner, ta kontakt med Kundeservicesenteret (Bruk av originale resedeler og skikkelig reparasjon garanteres).

Du ma legge ved den originale fakturaen.

Dersom man/DDke fOgder disse anvisingene,kan det g autover sikkerheten og kvalitetena Productet.

SERVICE

0000 000 0000

Merk: dersom du onsker en fullstendig brukerveiledning for apparatet ditt, vennligst last den ned fra nettstedet ved a benytte lenken nedenfor: docs.whirlpool.eu ved a benytte QR-koden.

VIGTIGT AT LAESE OG OVERHOLDE

• Download den fulde vegledning med de detailjerede oplysninger om installation, service, vedligeholdelse og reparation fra docs.whirlpool.eu.

6-6 Ingen antaendelseskilder

12.Fjernelse og tømning

Den følgende procedure skal følges:

-Fjernkolemiddel;
- Rens kredsen med inert gas;
- Tøm;
- Rensigen med inert gas;

• Abn kredsen ved at skareller lodde.

Benyttes til at taende eller slukke for lyset pa indendorsenhedens display.

14.KNAPPEN WI-FI

Opvarmning Tem	peratur.udenfor på over 24°C
	Temperatur.udenfor på under -7°C
	Temperatur i rummet på over 27°C
Afkøling Tempera	tur.udenfor på over 43°C
	Temperatur i rummet på under 21°C
Affugtning	Temperatur i rummet på under 18°C

Abn frontpanelet som vist med pilen (Fig. A).

4. Genmonter og luk frontpanelet

Genmonter frontpanelet og suk det ved at trykke det nedad.

Bemerk:
