Produkttype	Vægmonteret split klimaanlæg
Mærke	Whirlpool
Model	SPIW309A3WF.1
Kølekapacitet	9 000 BTU/h
Varmekapacitet	9 000 BTU/h
Kølemiddel	R32 (GWP 675)
Maks. kølemiddelfyldning	2,5 kg
Strømforsyning	220-240 V, 50 Hz
Strømkabel	H07RN-F 1,0 mm² (3G)
Anbefalet afbryder	16 A
Mål (indendørs enhed)	815 x 285 x 215 mm (ca.)
Vægt (indendørs enhed)	10 kg (ca.)
Mål (udendørs enhed)	770 x 555 x 300 mm (ca.)
Vægt (udendørs enhed)	30 kg (ca.)
Driftstilstande	Køling, opvarmning, affugtning, ventilation
Særlige funktioner	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Fjernbetjening	Medfølger, AAA-batterier (2×1,5 V)
Luftfilter	Vaskbart, rengøring hver 200. time
Udendørs driftstemperatur (opvarmning)	-7°C til 24°C
Udendørs driftstemperatur (køling)	21°C til 43°C
Anbefalet rumstørrelse	Min. 10 m²
Forbindelse	Wi-Fi (2,4 GHz, maks. effekt 20 dBm)
Reservedele	Filter, fjernbetjening, batterier
Eftersalgsservice	Kontakt autoriseret Whirlpool-forhandler

Ofte stillede spørgsmål - SPIW309A3WF.1 WHIRLPOOL

Hvordan rengør jeg luftfilteret på Whirlpool SPIW309A3WF.1 klimaanlægget?

Tag stikket ud, åbn frontpanelet og fjern filteret. Rengør det med lunkent vand (maks. 40°C) og neutralt rengøringsmiddel. Lad det tørre helt, før det sættes på plads. Tryk på filterets nulstillingsknap (højre side bag panelet) for at slukke påmindelseslyset.

Hvad gør jeg, hvis filterindikatoren blinker?

Indikatoren blinker efter 720 timers brug for at angive, at filteret skal rengøres. Rengør filteret som beskrevet, tryk derefter på nulstillingsknappen på indendørsenheden bag frontpanelet for at stoppe blinket.

Hvordan bruger jeg 6th Sense-funktionen?

Tryk på 6th SENSE-tasten på fjernbetjeningen for at aktivere eller deaktivere denne funktion. Den justerer automatisk temperatur og fugtighed for optimal komfort. 6th Sense-indikatoren lyser, når den er aktiv.

Hvad gør jeg, hvis klimaanlægget ikke køler eller varmer?

Kontrollér, om luftfilteret er snavset, om luftindtag/-udtag er blokeret, om den indstillede temperatur er korrekt, og at døre/vinduer er lukkede. Vent 3 minutter efter et tilstandsskift. Hvis problemet fortsætter, kontakt eftersalgsservice.

Hvordan indstiller jeg timeren til at tænde eller slukke enheden?

Brug TIMER ON eller TIMER OFF-tasten på fjernbetjeningen. Tryk for at indstille ønsket tid, bekræft derefter. Timerindikatoren lyser. For at annullere, indstil timeren til 0:00 eller tryk på tasten igen.

Hvilken type kølemiddel bruger dette klimaanlæg, og er det farligt?

Dette klimaanlæg bruger kølemiddel R32 (GWP 675), en brændbar fluorholdig drivhusgas. Ved lækage, luft ud i rummet, hold antændelseskilder væk og kontakt en professionel. Enheden skal installeres i et rum på mindst 10 m².

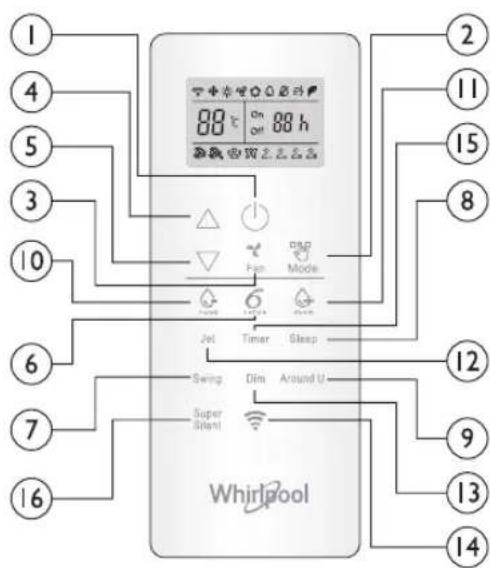

Hvordan aktiverer jeg super stille-tilstand?

Tryk på Super Silent-tasten (eller fugtighedstasten afhængigt af model) på fjernbetjeningen for at aktivere eller deaktivere denne tilstand. Den reducerer driftsstøj, ideel om natten.

Hvad gør jeg ved strømafbrydelse eller afbrydelse?

Hvis automatisk genstart er aktiveret (hold ON/OFF-tasten på indendørsenheden i 5 sekunder), genoptager enheden tidligere drift efter strømmen vender tilbage. Ellers skal den tændes manuelt med fjernbetjeningen.

Hvordan bortskaffer jeg brugte batterier fra fjernbetjeningen?

Smid ikke batterierne i husholdningsaffaldet. Aflevér dem på et indsamlingssted (butikker, genbrugsplads) for genbrug i henhold til lokale regler.

Hvor finder jeg eftersalgsservicenummeret, og hvad skal jeg oplyse?

Servicenummeret står på etiketten på siden eller bunden af indendørsenheden samt i garantihæftet. Kontakt service med: nøjagtig model, servicenummer, kort beskrivelse af problemet, din adresse og telefonnummer.

BRUGSANVISNING SPIW309A3WF.1 WHIRLPOOL

Installationsanvisningar

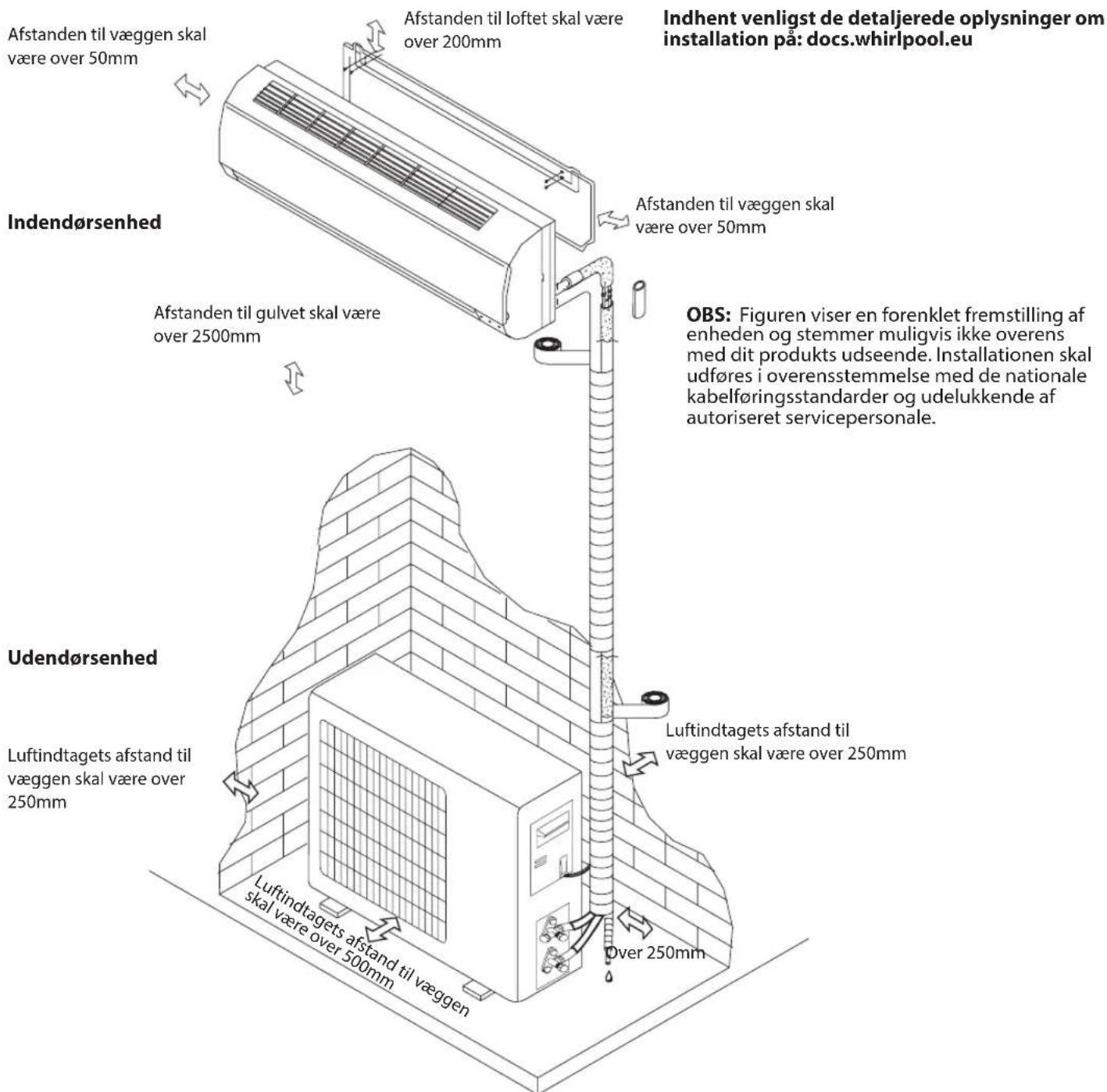

Installationsdiagram

6-3 Generelt arbejdsområde

Den slukkes, når Wi-Fi er klar, eller når den er slået fra.

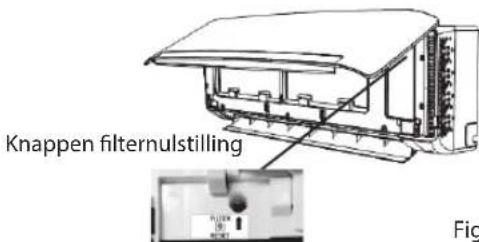

Den blinker, når det er nødvendigt at gøre filteret rent.

Den slukkes, når den viser temperaturen.

Indikator for timer (6)

Bemærk: Du må ikke trykke på denne knap i lang tid, da dette vil føre til funktionsfejl.

Auto-Restart (automatisk genstart) funktion

Hvis du ønsker at indstille auto_restart, skal du tænde for

Når du installerer kablerne til tilslutning, skal du kontrollere, at farverne på ledningerne og terminalnumrene på enheden udendørs er de samme som ledningerne ved enheden indendørs.

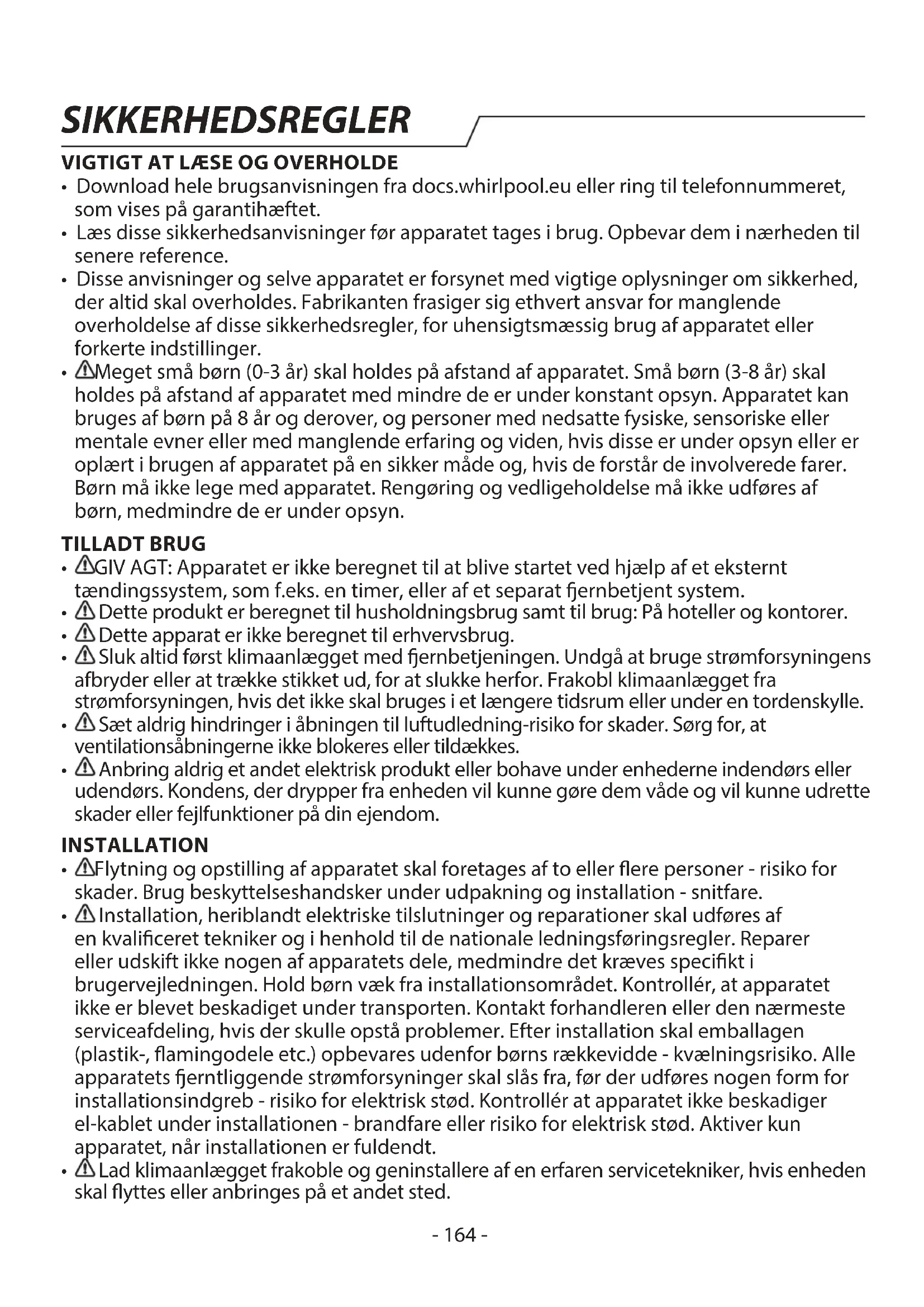

• Download hele brugsanvisningen fra docs.whirlpool.eu eller ring til det telefonnummer, der vises på garantibeviset.
• Læs disse sikkerhedsanvisninger, før apparatet tages i brug. Opbevar dem i nærheden til senere reference.
• Disse anvisninger og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, som altid skal overholdes. Fabrikanten frasiger sig ethvert ansvar for manglende overholdelse af disse sikkerhedsregler, for uhensigtsmæssig brug af apparatet eller forkerte indstillinger.
• Meget små børn (0-3 år) skal holdes på afstand af apparatet. Små børn (3-8 år) skal holdes på afstand af apparatet, medmindre de er under konstant opsyn. Apparatet kan bruges af børn på 8 år og derover samt personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, hvis de er under opsyn eller er oplært i brugen af apparatet på en sikker måde, og hvis de forstår de involverede farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

TILLADT BRUG

• GIV AGT: Apparatet er ikke beregnet til at blive startet ved hjælp af et eksternt tændingssystem, som f.eks. en timer, eller af et separat fjernbetjent system. Dette produkt er beregnet til husholdningsbrug samt til brug på hoteller og kontorer.
• Dette apparat er ikke beregnet til erhvervsbrug.
• Sluk altid først klimaanlægget med fjernbetjeningen. Undgå at bruge strømforsyningens afbryder eller at trække stikket ud for at slukke. Frakobl klimaanlægget fra strømforsyningen, hvis det ikke skal bruges i et længere tidsrum eller under et tordenvejr.
• Sæt aldrig hindringer i åbningen til luftudledning – risiko for skader. Sørg for, at ventilationsåbningerne ikke blokeres eller tildækkes. Anbring aldrig et andet elektrisk produkt eller bohave under enhederne indendørs eller udendørs. Kondens, der drypper fra enheden, vil kunne gøre dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom.

INSTALLATION

• Flytning og opstilling af apparatet skal foretages af to eller flere personer – risiko for skader. Brug beskyttelseshandsker under udpakning og installation – snitfare.
• Installation, heriblandt elektriske tilslutninger og reparationer, skal udføres af en kvalificeret tekniker og i henhold til de nationale ledningsføringsregler. Reparer eller udskift ikke nogen af apparatets dele, medmindre det kræves specifikt i brugsanvisningen. Hold børn væk fra installationsområdet. Kontrollér, at apparatet ikke er blevet beskadiget under transporten. Kontakt forhandleren eller den nærmeste serviceafdeling, hvis der skulle opstå problemer. Efter installation skal emballagen (plastik-, flamingodele etc.) opbevares uden for børns rækkevidde – kvælningsrisiko. Alle apparatets fjerntliggende strømforsyninger skal slås fra, før der udføres nogen form for installationsindgreb – risiko for elektrisk stød. Kontrollér, at apparatet ikke beskadiger elkablet under installationen – brandfare eller risiko for elektrisk stød. Aktiver kun apparatet, når installationen er fuldendt.
• Lad klimaanlægget frakoble og geninstallere af en erfaren servicetekniker, hvis enheden skal flyttes eller anbringes på et andet sted.
• Apparatet må ikke installeres i vaskerummet.

ELEKTRISKE ADVARSLER

• Strømforsyningen skal stemme overens med den nominelle spænding med et særligt kredsløb til apparatet.

Strømkablets diameter skal opfylde kravene.

• Der skal installeres en multipolet afbryder på det faste ledningsnet og i overensstemmelse med ledningsføringsreglerne, og apparatet skal jordforbindes i overensstemmelse med de nationale sikkerhedsstandarder for elektrisk materiel.
• Der skal forbindes en omnipolar afbryder med en kontaktafstand på mindst 3 mm i alle poler i det faste ledningsnet.
• Der må ikke anvendes forlængerledninger eller multistikdåser. Efter endt installation må der ikke være direkte adgang til de elektriske dele. Rør aldrig ved apparatet, hvis du er våd eller har bare fødder. Anvend ikke dette apparat, hvis strømkablet eller stikket er beskadiget, hvis apparatet ikke fungerer korrekt, eller hvis det er beskadiget, eller har været tabt på gulvet. Eventuel udskiftning af elkablet skal foretages af en autoriseret tekniker eller af en tilsvarende kvalificeret person for at undgå fare for personskade - risiko for elektrisk stød.
• Der skal indbygges en fejlstrømsafbryder (RCD - residual current device) med en nominel resterende driftsstrøm, som ikke overstiger

30 mA i det faste ledningsnet, i overensstemmelse med den nationale lovgivning.

• Kølekredsløbets temperatur vil blive høj, så hold venligst sammenkoblingskablerne på afstand af kobberrøret.
• Sørg for en sikker jordforbindelse til bygningens specielle jordingssystem, installeret af fagfolk. Apparatet skal udstyres med en fejlstrømsafbryder og en ekstra effektafbryder med tilstrækkelig kapacitet. Effektafbryderen skal desuden have en magnetisk og en termisk udløserfunktion for at sikre beskyttelse i tilfælde af kortslutning og overbelastning.

Model 9K & 12K 18K 24K
Kredsløbsafbryderens påkrævede kapacitet	16A 20A 25A

• Adher venligst oplysningerne i el-diagrammet på apparatet om tilslutning af strømkablet og kabelforbindelsen mellem enhederne indendørs og udendørs.

RENGØRING OG VEDLIGEHOLDELSE

• ADVARSEL: Kontroller at apparatet er slukket og at stikket er trukket ud af stikkontakten, før der udføres nogen form for vedligeholdelsesindgreb. Anvend aldrig damprensere - risiko for elektrisk stød.
• Vedligeholdelse og reparation, der kræver assistance fra andre faglærte personer, skal afvikles under opsyn af den person, som er kompetent i brug af antændelige kølemidler.
• Service må udelukkende udføres med det af fabrikanten anbefalede udstyr.

BORTSKAFFELSE AF EMBALLAGEN

Emballagen kan genbruges 100% og er mærket med genbrugssymbolet. Emballagen bør derfor ikke efterlades i miljøet, men skal bortskaffes i overensstemmelse med lokale regler.

BORTSKAFFELSE AF HUSHOLDNINGSAPPARATER

Apparatet er fremstillet af materialer, der kan genbruges. Det skal skrottes i henhold til gældende lokale miljøregler for bortskaffelse af affald. Kontakt de lokale myndigheder, renovationsselskabet eller den forretning, hvor apparatet er købt, for at indhente yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater. Dette apparat er mærket i overensstemmelse med EU-direktiv 2012/19/EU, Affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre, at dette

produkt bliver skrottet korrekt, hjælper man med til at forhindre negative konsekvenser for miljøet og folkesundheden. Symbolet (på produktet eller den ledsagende dokumentation) angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men at det skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

OVERENSSTEMMELSESERKLÆRING

Overensstemmelseserklæringens fulde ordlyd findes på det følgende website: docs.whirlpool.eu. - Radioudstyret fungerer på 2,4 GHz ISM frekvensbåndet, den maksimale radiofrekvenseffekt, der udsendes, overstiger ikke (e.i.r.p.). - Dette produkt inkluderer visse frie software udviklet af tredjeparter. De frie softwares licensbetingelser findes på det følgende website: docs.whirlpool.eu. - Dette produkt indeholder fluorholdige drivhusgasser, der er omfattet af Kyotoprotokollen; kølemidlet er indeholdt i et hermetisk forseglet system (R32, GWP 675). Den maksimale mængde påfyldt kølemiddel er 2,5 kg. Indhent venligst de detaljerede oplysninger i typeskiltet.

SIKKERHEDSFORSKRIFTER FOR SERVICE AF APPARATER MED SPECIFICERET KØLEMIDDEL

Anvend aldrig andre midler til fremskynding af optøning eller til rengøring end dem fabrikanten anbefaler.

• Apparatet skal opbevares i et veludluftet område, hvor lokalets størrelse stemmer overens med det specificerede område for funktion; uden konstant virkende antændelseskilder (såsom åben ild, en tændt gasapparat eller en tændt el-varmer).
• Må ikke punkteres eller brændes. Vær opmærksom på, at kølemidler muligvis er lugtfrie.
• Enhver person, som er involveret i arbejde eller indgreb på et kølekredsløb, skal være i besiddelse af et gyldigt certifikat fra en brancheakkrediteret vurderingsmyndighed, der bemyndiger kompetencen til at håndtere kølemidler sikkert efter en brancheanerkendt vurderingsspecifikation. Service må kun udføres, som anbefalet af udstyrets fabrikant. Vedligeholdelse og reparation, der kræver bistand fra andet faglært personale, skal afvikles under opsyn af den person, som er kompetent i brug af antændelige kølemidler. Apparatet skal installeres, betjenes og opbevares i et rum med et gulvareal på over 10 m². Installation af rørinstallation skal holdes i et rum med et gulvareal på over 10 m². Rørinstallationerne skal opfylde de nationale bestemmelser for gas. Den maksimale mængde påfyldt kølemiddel er 2,5 kg. Mekaniske tilslutninger, anvendt indendørs, skal overholde ISO 14903. Ved genbrug af mekaniske tilslutninger indendørs, skal de forseglende dele fornyes. Ved genbrug af kravesamlinger indendørs, skal kravestykket ombearbejdes. Installation af rørinstallation skal holdes til et minimum. Mekaniske tilslutninger skal være tilgængelige med henblik på vedligeholdelse.
• Transport af udstyr, der indeholder brandbare kølemidler, skal foregå i overensstemmelse med bestemmelserne for transport.
• Afmærkning af udstyr ved hjælp af tegn skal overholde de lokale bestemmelser.
• Bortskaffelse af udstyr, som indeholder brandbare kølemidler, skal overholde de nationale bestemmelser.
• Opbevaring af udstyr/apparater skal overholde fabrikantens anvisninger.
• Opbevaring af (usolgt) udstyr: Emballagebeskyttelse til opbevaring skal være af en sådan art, at mekanisk skade på udstyret indvendigt i emballagen ikke forårsager en lækage på kølemiddelfyldningen. Det maksimale antal udstyr, det er tilladt at opbevare sammen, fastsættes af de lokale bestemmelser.
• Oplysninger om service.

6-1 Kontroller på området

Før man begynder at arbejde på systemer, som indeholder brandfarlige kølemidler, er det nødvendigt at udføre sikkerhedskontroller for at sikre, at risikoen for antændelse er minimeret. Ved reparation af kølemiddelsystemet skal følgende forholdsregler overholdes, før der udføres arbejde på systemet.

6-2 Arbejdsprocedure

Arbejdet skal påtages under en kontrolleret procedure, så risikoen for tilstedeværelse af brændbar gas eller damp, under arbejdets udførelse, minimeres.

6-3 Generelt arbejdsområde

Alt vedligeholdelsespersonale og andre, som arbejder i det lokale område, skal instrueres i arten af det arbejde, der udføres. Arbejde i trange omgivelser skal undgås. Området omkring arbejdsområdet skal afspærres. Sørg for, at forholdene i området er gjort sikre ved at kontrollere for brændbart materiale.

6-4 Kontrol af forekomst af kølemiddel

Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet for at sikre, at teknikeren er bevidst om potentielt brændbare atmosfærer. Sørg for, at det anvendte lækagedetektionsudstyr er velegnet til brug med brændbare kølemidler, dvs. er ikke-gnistdannende og passende tætnet eller sikkert i sig selv.

6-5 Tilstedeværelse af brandslukker

Hvis der skal udføres varmt arbejde på køleudstyr eller eventuelle tilhørende dele, skal der være let tilgængeligt brandslukningsudstyr til rådighed. Sørg for at have en brandslukker med tør- eller CO2-slukning i umiddelbar nærhed af fyldningsområdet.

Ingen person, som udfører arbejde med relation til et kølesystem, der involverer blotlægning af rørinstallationer, som indeholder eller har indeholdt brændbart kølemiddel, må anvende en antændelseskilde på en sådan måde, at det kan medføre risiko for brand eller eksplosion. Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes på tilstrækkelig afstand af stedet for installation, reparation, fjernelse og bortskaffelse, under hvilken brændbart kølemiddel muligvis kan frigives til det omkringværende område. Før arbejdet indledes, skal området omkring udstyret overvåges for at sikre, at der ikke er nogen fare for brand eller antændelse. Der skal opsættes skilte med "Rygning forbudt".

6-7 Udluftet område

Sørg for, at området er udendørs, eller at det er passende udluftet, før du griber ind på systemet eller udfører nogen form for varmt arbejde. Der skal være en fortsat grad af udluftning i det tidsrum, hvor arbejdet udføres. Udluftningen skal sprede eventuelt frigivet kølemiddel sikkert og helst udstøde det eksternt i atmosfæren.

6-8 Kontroller på køleudstyret

Hvor der skiftes elektriske komponenter, skal de monteres til formålet og med den

korrekte specifikation. Fabrikantens retningslinjer for vedligeholdelse og service skal til enhver tid følges. Rådfør dig med fabrikantens tekniske afdeling for assistance i tvivlstilfælde. De følgende kontroller skal udføres på installationer, som benytter brændbare kølemidler:

• Fyldningsstørrelsen er i overensstemmelse med størrelsen på det rum, hvori delene, som indeholder kølemiddel, er installeret;
• Ventilationsapparatet og udgange virker passende og ikke er tilstoppede;
• Hvis der anvendes et indirekte kølekredsløb, skal den sekundære kreds kontrolleres for tilstedeværelse af kølemiddel;
• Mærkning af udstyret fortsat er synligt og læseligt. Mærkninger og symboler, der er ulæselige, skal korrigeres;
• Kølerør eller komponenter er installeret i en position, hvor det er usandsynligt, at de kan blive udsat for eventuelle substanser, som kan ætse komponenter, der indeholder kølemiddel, medmindre komponenterne er fremstillet af materialer, der i sig selv er resistente over for at blive ætset, eller som er passende beskyttet mod at blive ætset.

Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og procedurer til eftersyn af komponenterne. Hvis der findes en fejl, som kan forringe sikkerheden, må der ikke tilsluttes nogen elektrisk forsyning til kredsløbet, før fejlen er blevet rettet på tilfredsstillende vis. Hvis fejlen ikke udbedres øjeblikkeligt, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning. Dette skal indberettes til udstyrets ejer, så alle parter holdes underrettet. Indledende sikkerhedskontroller skal omfatte:

• At kondensatorerne aflades: Dette skal gøres på en sikker måde for at undgå risikoen for gnistdannelse;
• At der er nogen strømførende komponenter og ledninger, som blotlægges under fyldning, genvinding eller udrensning af systemet;
• At jordforbindelsen er kontinuerlig.

7. Reparationer af forseglede komponenter

Ved reparationer af forseglede komponenter skal alle elektriske forsyninger frakobles det udstyr, på hvilket der udføres arbejde, før der fjernes eventuelle forseglede elektriske forsyninger til udstyret under servicering, hvorefter en permanent virkende form for lækagedetektion skal anbringes i det mest kritiske punkt for at advare om en potentielt farlig situation. Der skal udvises særlig opmærksomhed omkring følgende under arbejdet på elektriske komponenter for at sikre, at kabinettet ikke på nogen måde påvirker beskyttelsesniveauet. Dette skal omfatte skade på kabler, for stort antal tilslutninger, klemmer, som ikke er fremstillet efter den originale specifikation, skade på tætninger, forkert montering af pakninger osv. Sørg for, at apparaturet er monteret sikkert. Sørg for, at tætninger eller tætningsmaterialer ikke er forringet, så de ikke længere forhindrer indtrængen af brændbare atmosfærer. Reservedele skal overholde fabrikantens specifikationer.

BEMÆRK:

Brug af silikonetætningsmiddel kan hæmme effektiviteten af visse typer lækagedetektionsudstyr. Det er nødvendigt at isolere selvsikrende komponenter, før man udfører arbejde herpå.

8. Reparation på selvsikrende komponenter

Anvend ikke eventuelle permanente induktive ladninger eller kapacitansladninger på kredsen, uden at sikre, at det ikke vil overskride den tilladelige spænding og strøm, som er tilladt til udstyret, der er i brug. Selvsikrende komponenter er de eneste typer, der kan arbejdes på, når de tilføres strøm ved tilstedeværelse af en brændbar atmosfære. Testapparaturet skal have den korrekte mærkeværdi. Udskift kun komponenter med dele, som specificeres af fabrikanten. Andre dele kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

9. Kabelføring

Kontroller, at kabelføringen ikke udsættes for slid, korrosion, overdrevent tryk, vibration, skarpe kanter eller andre negative miljømæssige virkninger. Kontrollen skal også tage hensyn til virkningerne af aldring eller løbende vibrationer fra kilder såsom kompressorer eller blæsere.

10. Detektering af brændbare kølemidler

Mulige antændelseskilder må under ingen omstændigheder anvendes i søgning efter eller detektering af kølemiddellækager. En halogenlommelygte (eller enhver anden detektor, der benytter åben ild) må ikke anvendes.

11. Metoder til lækagedetektion

De følgende lækagedetektionsmetoder anses for at være acceptable for systemer, der indeholder brændbare kølemidler:

• Elektroniske lækagedetektorer skal anvendes til at påvise brændbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller den kan have behov for genkalibrering (Detektionsudstyr skal kalibreres i et kølemiddel-frit område).
• Sørg for, at detektoren ikke er en potentiel antændelseskilde og er velegnet til det anvendte kølemiddel.
• Lækagedetektionsudstyret skal indstilles til kølemidlets LFL-procentdel og skal kalibreres til det anvendte kølemiddel, og den passende gasprocentdel (25% maksimum) bekræftes.
• Lækagedetektionsvæsker er velegnede til brug med de fleste kølemidler, men brug af rengøringsmidler, som indeholder klorin, skal undgås, da klorinen kan reagere med kølemidlet og ætse rørinstallationen af kobber.
• Hvis der er mistanke om en lækage, skal al åben ild fjernes/slukkes.
• Hvis der konstateres en kølemiddellækage, som kræver lodning, skal alt kølemiddel genvindes fra systemet eller isoleres

(ved hjælp af afskæringsventiler) i en del af systemet, som er på lang afstand af lækagen.

• Oxygenfri nitrogen (OFN) skal derefter blæses gennem systemet både før og under lodningen.

• Ved indgreb på kølekredsløbet med henblik på reparationer - eller andre formål - skal der anvendes konventionelle procedurer. Det er dog vigtigt, at den bedste praksis følges, eftersom antændelighed er et forhold, der skal tages i betragtning.

Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre. Systemet skal "skylles" med OFN for at gøre enheden sikker. Denne proces skal muligvis gentages flere gange. Der må ikke anvendes trykluft eller oxygen til denne opgave. Skylningen skal udføres ved at bryde vakuum i systemet og fortsætte fyldningen, indtil driftstrykket opnås, derefter udluftning til atmosfæren og til slut nedtrækning til vakuum. Denne proces skal gentages, indtil der ikke er mere kølemiddel i systemet. Når den endelige fyldning anvendes, skal systemet udluftes til atmosfærisk tryk for at gøre det muligt at udføre arbejdet. Indgrebet er absolut nødvendigt, hvis der skal udføres lodning på rørinstallationen. Sørg for, at udgangen for vakuumpumpen ikke er tæt på eventuelle antændelseskilder, og at der er ventilation til rådighed.

13. Fyldningsprocedurer

Ud over de konventionelle fyldningsprocedurer skal følgende krav overholdes:

• Sørg for, at der ikke sker kontaminering af forskellige kølemidler ved brug af fyldningsudstyr.
• Slanger eller ledninger skal være så korte som muligt for at minimere mængden af kølemiddel heri.
• Cylinderen skal holdes lodret.
• Sørg for, at kølesystemet er jordforbundet, før systemet fyldes med kølemiddel.
• Mærk systemet, når fyldningen er fuldført (hvis ikke allerede gjort).
• Vær yderst opmærksom på kølesystemet. Før genfyldning skal systemet tryktestes med OFN.

Systemet skal lækagetestes ved fyldningens afslutning, men før idriftsættelse.

En opfølgende lækagetest skal udføres, før stedet forlades.

14. Afvikling

Før denne procedure udføres, er det altafgørende, at teknikeren er helt fortrolig med udstyret og dets dele. Det er anbefalet god praksis, at alle kølemidler genvindes sikkert. Før opgaven udføres, skal der tages en olie- eller kølemiddelprøve, hvis der kræves en analyse for genbrug af det genvundne kølemiddel. Det er altafgørende, at der er elektrisk strøm til rådighed, før opgaven indledes.

a. Bliv fortrolig med udstyret og dets betjening. b. Isolér systemet elektrisk. c. Før du forsøger at udføre proceduren, skal du sørge for, at:

• Der er mekanisk håndteringsudstyr til rådighed, om nødvendigt, til håndtering af kølemiddelcylindre;
• Alle personlige værnemidler er tilgængelige og anvendes korrekt;
• Genvindingsprocessen overvåges altid af en kompetent person;
• Genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.

d. Pump, om muligt, kølemiddelsystemet ned.

e. Hvis vakuum ikke er muligt, så lav en manifold, så kølemidlet kan fjernes fra forskellige dele af systemet. f. Sørg for, at cylinderen er på vægten, før genvindingen finder sted. g. Sørg for, at cylinderen er på vægten, før genvindingen finder sted. h. Overfyld ikke cylindrene. (Højst 80% mængde væskefyldning). i. Overskrid ikke cylinderens maksimale driftstryk, heller ikke midlertidigt.

j. Når cylindrene er fyldt korrekt, og processen er afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler isoleres på udstyret.

k. Genvundet kølemiddel må ikke fyldes på et andet kølesystem, medmindre det er blevet renset og kontrolleret.

15. Mærkning

Udstyret skal mærkes, og det skal erklæres, at det er blevet afviklet og tømt for kølemiddel. Mærkaten skal dateres og underskrives. Sørg for, at der er mærkater på udstyret, som erklærer, at udstyret indeholder brændbart kølemiddel.

16. Genvinding

Når der fjernes kølemiddel fra et system, enten til servicering eller til afvikling, er det anbefalet god praksis, at alle kølemidler fjernes sikkert. Sørg for, at der kun anvendes passende kølemiddelcylindre, når der overføres kølemiddel til cylindrene. Sørg for, at der er et korrekt antal cylindre til at rumme hele systemets fyldning til rådighed. Alle cylindre, der skal anvendes, er bestemt til det genvundne kølemiddel og er afmærket til det bestemte kølemiddel (dvs. specielle cylindre til genvinding af kølemiddel).

Cylindrene skal være forsynet med sikkerhedsventil og tilhørende afspærringsventiler i god driftstilstand. Tomme genvindingscylindre udtømmes og nedkøles, om muligt, før genvindingen udføres. Genvindingsudstyret skal være i god driftstilstand med et sæt tilgængelige instruktioner til udstyret og skal være velegnet til genvinding af brændbare kølemidler. Der skal desuden være et sæt kalibrerede vægte til rådighed og i god driftstilstand. Slangerne skal være komplette med lækagefrit udkoblingsudstyr og være i god driftstilstand. Før brug af genvindingsmaskinen skal man kontrollere, at den er i tilfredsstillende driftstilstand, er vedligeholdt korrekt, og at eventuelle tilhørende elektriske komponenter er forseglede for at forhindre antændelse, hvis der frigives kølemiddel. Konsulter fabrikanten, hvis du er i tvivl. Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder og være forsynet med den relevante affaldsoverførselsnote. Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre. Hvis der skal fjernes kompressorer eller kompressorolie, skal du sørge for, at de er udtømt til et acceptabelt niveau for at sikre, at der ikke forbliver brændbart kølemiddel i smøremidlet. Udtømningsprocessen skal udføres, før du returnerer kompressoren til leverandørerne. Der må kun anvendes elektrisk opvarmning af kompressorlegemet til at fremskynde denne proces. Når olien udtømmes fra et system, skal dette gøres i sikkerhed. Lad klimaanlægget frakoble og geninstallere af en erfaren servicetekniker, hvis enheden skal flyttes eller anbringes på et andet sted. Anbring aldrig et andet elektrisk produkt eller bohave under enhederne indendørs eller udendørs. Kondens, der drypper fra enheden, vil kunne gøre dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom. Sørg for, at ventilationsåbningerne ikke blokeres eller tildækkes. Apparatet skal opbevares i et veludluftet område, hvor lokalets størrelse stemmer overens med det specificerede område for funktion. Apparatet skal opbevares i et rum uden kontinuerligt aktive antændelseskilder (for eksempel: åben ild, et tændt gasapparat eller et tændt elektrisk varmelegeme). Genanvendelige mekaniske tilslutninger og kravesamlinger er ikke tilladt.

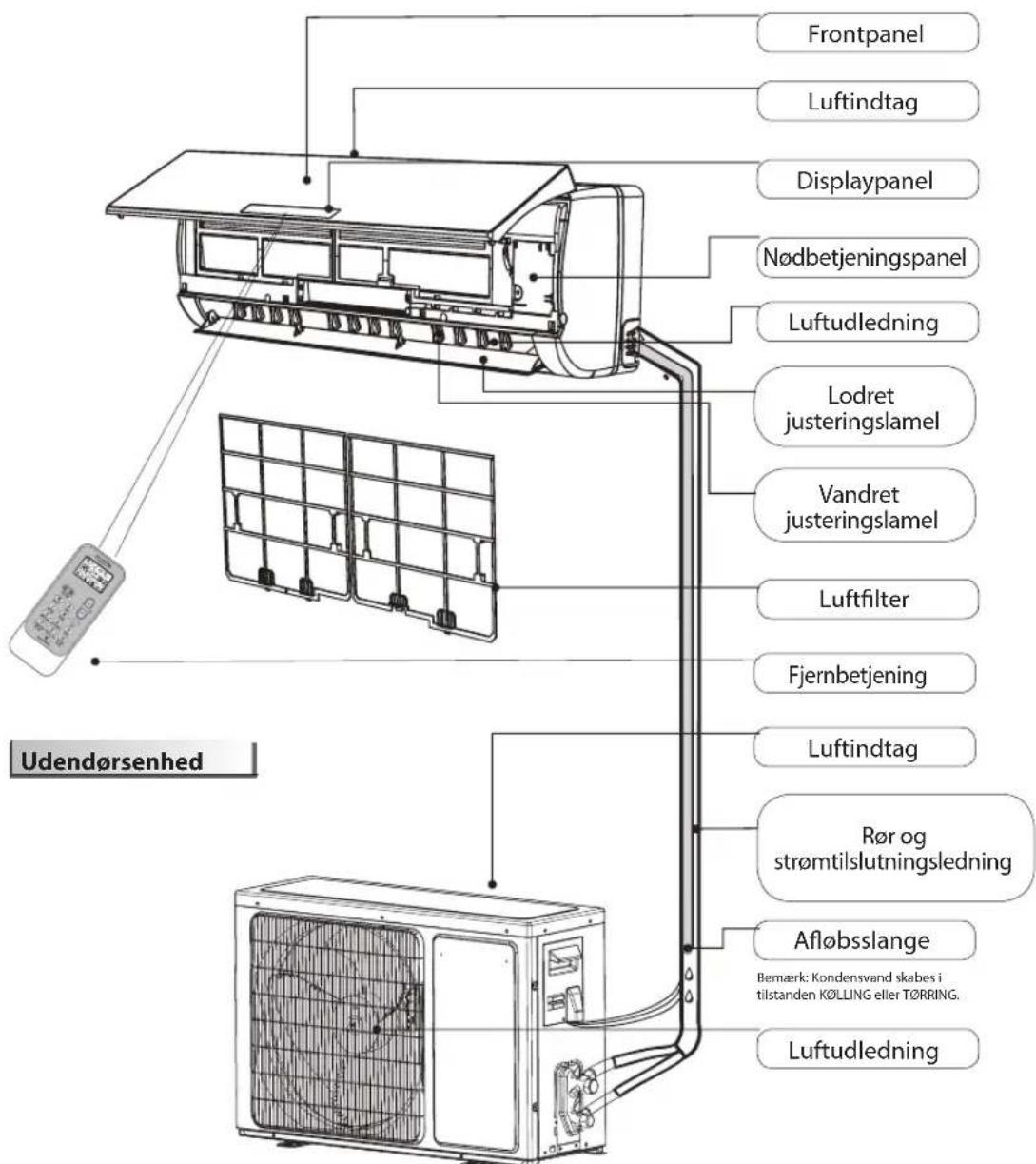

Beskrivelse af produktet

Indendørsenhed

Figurerne i denne vejledning er baseret på en standardmodel, set udefra. Formen kan derfor være anderledes end det klimaanlæg, som du har valgt.

Forklaring til symbolerne, som vises på indendørs- eller udendørsenheden.

ADVARSEL	Dette symbol viser, at dette apparat, som anzender et brændbart kølemiddel, er utæt og udsat for en ekstern antændingskilde, vil der nære risiko for brand.
OBS	Dette symbol viser, at brugsvejledningen skal læses med omhu.
OBS	Dette symbol viser, at servicepersonalet skal händtere dette udstyr med henvisning til installationsvejledningen.
OBS	Dette symbol viser, at der findes disponible oplysninger, f.eks. i drugs- eller installationsvejledningen.

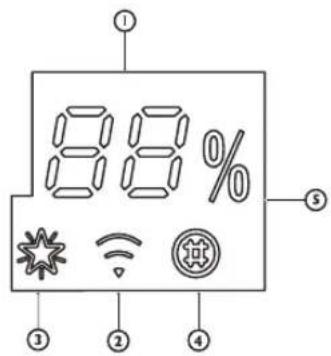

Brugergrænseflade

Temperaturindikator (1)

Viser den indstillede temperatur. "FC" visualiseres for at minde om rengøring af filteret.

WiFi-indikator (2)

Den blinker hurtigt (3 Hz), når den opretter forbindelse til en router eller mister forbindelsen til en router. Den blinker langsomt (1,5 Hz), når forbindelsen til routeren er oprettet, men ikke forbindelsen til cloud. Den lyser konstant, når WiFi-forbindelsen er fuldt oprettet. Den slukker, hvis WiFi ikke er klargjort eller er slukket.

Fugtighedsindikator (5)

Den tænder, når fugtighedsniveauet vises. Den slukker, når temperaturen vises.

Timerindikator (6)

Den tænder under det indstillede tidsrum. Den slukker, når timerfunktionen slutter.

Driftsindikator (6)

Den tænder under drift. Den blinker under optøning af udendørsenheden.

Dvaleindikator (8)

Den tænder, når dvaletilstanden indstilles. Indikatoren "Drift" vil blinke 10 gange, hvorefter hele displayet vil slukke.

Til klimaanlæg med WiFi-betjening anbefaler vi Wpro SmartClim: En smart anordning til kontrol via WiFi af dit apparats indstillinger fra din smartphone. Dette tilbehør indgår ikke i produktpakken. Kontakt venligst vores serviceafdeling for at få flere oplysninger også om køb.

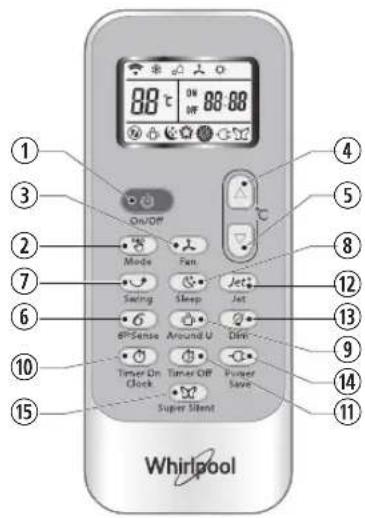

Isætning af batterierne i fjernbetjeningen

1. Brug en stift og tryk forsigtigt batteribeklædningen nedad og skub det i pilens retning som vist, for at tage det af.
2. Sæt 2 AAA-batterier (1,5 V) i sædet. Kontroller, at "+" og "-" polaritet er anbragt korrekt.
3. Luk batteribeklædningen på fjernbetjeningen.

Fjernbetjeningens forindstilling

• Hver gang batterierne i fjernbetjeningen skiftes ud, indstiller fjernbetjeningen på varmepumpe. Varmepumpeklimaanlæggets fjernbetjening kan anvendes til at betjene klimaanlægsmodeller kun til køling.

Brug af fjernbetjeningen til apparatet

• For at betjene apparatet med fjernbetjeningen skal den pege mod modtagerenheden på indendørsenheden for at sikre, at den registrerer signalerne.
• Når man sender en meddelelse fra fjernbetjeningen, vil symbolet blinke i 1 sekund. Apparatet udsender et bip, når meddelelsen er modtaget.

Fjernbetjeningen kan betjene klimaanlægget i en afstand på op til 7 m. Hver gang batterierne i fjernbetjeningen udskiftes, vil fjernbetjeningen blive forindstillet på tilstanden Varmepumpe.

Bemærk: Følg venligst anvisningerne, som passer til den fjernbetjening, der følger med dit klimaanlæg.

Knappernes funktionsbeskrivelse (P1-03)

1. KNAPPEN ON/OFF

Tryk på denne knap for at starte eller stoppe apparatet.

3. KNAPPEN FAN (BLÆSER)

Anvendes til at vælge blæserhastigheden i rækkefølgen auto, høj, medium eller lav.

4-5. KNAPPEN TEMPERATURE

Benyttes til at vælge rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer.

Stopper eller starter vandret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

10-11. KNAPPEN HUMIDITY (FUGTIGHED)

Benyttes til at indstille det ønskede fugtighedsniveau, kun tilgængelig i tilstanden 6th SENSE.

16. KNAPPEN SUPER SILENT

Benyttes til at starte eller stoppe den superlydsvage funktion, der ikke forstyrrer omgivelserne.

2. KNAPPEN MODE

Benyttes til at vælge funktionstilstanden. I rækkefølgen afkøling, opvarmning eller blæser.

8. KNAPPEN SLEEP (DVALE)

Benyttes til at vælge dvaletilstanden i rækkefølgen dvale 1, dvale 2, dvale 3, dvale 4 og dvale off.

9. KNAPPEN AROUND U

Anvendes til at indstille eller annullere funktionen Around U.

12. KNAPPEN JET

Anvendes til at starte eller stoppe den hurtige afkøling eller opvarmning.

13. KNAPPEN DIM

Anvendes til at tænde eller slukke for WiFi-funktionen.

15. KNAPPEN TIMER

Benyttes til at indstille tidspunktet for apparatets tænding eller slukning.

Symboler på fjernbetjeningens display

Aktivér fjernbetjeningen ved at trykke på knappen OPLÅSNING

Køleindikator, Auto blæserhastighed, Dvaleindikator 1

Fugtighedsforøgelsesindikator, Høj blæserhastighed, Dvaleindikator 2

Fugtighedsreduktionsindikator, Medium blæserhastighed, Dvaleindikator 3

Indikator for kun blæser, Lav blæserhastighed, Dvaleindikator 4

Opvarmningsindikator, Indikator for super lydsvag, Viser indstillet temperatur

Around U-indikator 6

SENSE-indikator

Viser indstillet timer

Jet-indikator, Strømsparingsindikator, Signaltransmission

Tryk på knappen.

Baggrundsbelysningen tænder og

funktionsknapperne vil blive aktiveret til brug. Tryk igen for at låse fjernbetjeningen.

Fjernbetjeningen låses automatisk, hvis der ikke indvirkes herpå i 10 sek.

Fjernbetjening

Knappernes funktionsbeskrivelse (J1-3A)

1. KNAPPEN ON/OFF

Tryk på denne knap for at starte eller stoppe apparatet.

2. KNAPPEN MODE

Bruges til at vælge tilstand i rækkefølgen: køling, tørring, kun blæser eller opvarmning.

Bruges til at vælge blæserhastigheden i rækkefølgen: auto, høj, medium eller lav.

4-5. KNAPPEN TEMPERATURE

Bruges til at vælge rummets temperatur. Bruges til at indstille tidspunktet i tilstanden timer og realtidsur.

6. KNAPPEN 6TH SENSE

Stopper eller starter vendret justering af lamellens bevægelse og indstiller den ønskede retning op/ned for luftstrømmen.

8. KNAPPEN SLEEP (DVALE)

Bruges til at indstille det nuværende klokkeslæt.

Bruges til at aktivere eller inaktivere timeren.

11. KNAPPEN TIMER OFF

Anvendes til at aktivere eller inaktivere funktionen Timer Off.

12. KNAPPEN JET

Anvendes til at starte eller stoppe den hurtige afkølings- eller opvarmningstilstand.

13. KNAPPEN DIM

Benyttes til at tænde eller slukke for lyset på indendørsenhedens display.

14. KNAPPEN POWER SAVE

Benyttes til at starte eller stoppe den strømsparende funktion.

15. KNAPPEN SUPER SILENT

Benyttes til at starte eller stoppe den superlydsvage funktion, der ikke forstyrrer omgivelserne.

Symboler på fjernbetjeningens display

Køleindikator, Indikatoren Dvale, Auto blæserhastighed, Indikatoren Jet, Indikatoren Tørring, Indikatoren Dvale 2, Høj blæserhastighed, Signaltransmission, Indikatoren kun blæser, Indikatoren Dvale 3, Medium blæserhastighed, Opvarmningsindikator, Indikatoren Dvale 4, Lav blæserhastighed, Viser nuværende klokkeslæt, 6. sans-indikator, Around U-indikator, Indikatoren Super lydsvag, Viser indstillet temperatur

Viser indstillet timer

Strømsparingsindikator

BESKYTTELSE

Driftsforhold

Den beskyttende anordning kan blive udløst og stoppe apparatet i følgende tilfælde.

Hvis klimaanlægget kører i tilstanden AFKØLING eller TØRRING og en dør eller et vindue står åben i lang tid, når den relative luftfugtighed overstiger 80%, kan der dryppe dug ud fra udløbet.

Beskyttelsesanordningens egenskaber

Vent i mindst 3 minutter, før enheden genstartes efter standsning eller ændring af tilstand under drift. Hvis man tænder for apparatet straks efter tilslutning til strømforsyning, kan der gå 20 sekunder, før det begynder at virke. Tryk på knappen ON/OFF igen for at genstarte, hvis al drift er stoppet. Timeren skal indstilles igen, hvis den er blevet slettet.

Egenskaber for tilstanden AFKØLING Frostbeskyttelse

Hvis temperaturen på indendørsenhedens varmeveksler falder til 0° eller derunder, vil kompressoren

stoppe sin funktion for at beskytte apparatet.

Egenskaber for tilstanden OPVARMNING

Forvarmning

For at forebygge, at der blæses kold luft ud, er det nødvendigt at forvarme indendørsenheden i 2-5 minutter ved starten af funktionen OPVARMNING. Indendørsenhedens blæser vil ikke virke under forvarmning.

Optøning

I tilstanden OPVARMNING vil apparatet automatisk optø (afise) for at øge virkningsgraden. Denne procedure varer sædvanligvis 6-10 minutter. Under optøning holder blæseren op med at køre, og driftsindikatoren blinker. Når optøningen er fuldført, vender den automatisk tilbage til tilstanden

OPVARMNING.

Vedligeholdelse

Rengøring af indendørsenhedens frontpanel

1. Afbryd strømforsyningen

Sluk apparatet, før strømforsyningen afbrydes.

2. Tag frontpanelet af

Træk i åbningerne på siderne af frontpanelet med styrke for at få frontpanelet (Fig. B) ud.

3. Rengør frontpanelet

Tør det over med en blød og tør klud. Brug lunkent vand (under 40°C) til at rengøre apparatet, hvis det er meget snavset. Lad det tørre efter rengøring.

• Brug aldrig stoffer såsom benzin eller poleringspulver til rengøring af apparatet.
• Undgå vandstænk på indendørsenheden - Fare! Elektrisk stød!

Rengøring af luftfilter

Det er nødvendigt at rengøre luftfilteret efter cirka 200 timers brug. Rengør luftfilteret hver anden uge, hvis klimaanlægget arbejder i en meget støvholdig omgivelse.

1. Afbryd strømforsyningen

Sluk apparatet, før strømforsyningen afbrydes.

2. Tag luftfilteret ud (Fig. C).

1. Åbn frontpanelet. 2. Tryk forsigtigt på filterets greb. 3. Træk filteret ud.

3. Rengøring af luftfilteret (Fig. D)

Rengør filteret med en opløsning af lunkent vand og et mildt rengøringsmiddel, hvis det er meget snavset.

Lad det tørre efter rengøring.

1. Genmonter filteret, tryk på filterets nulstillingsknap (Fig. E) i den højre side med en cylinderstift og luk frontpanelet.

Bemærk:

• Berør aldrig indendørsenhedens finner med fingrene, efter afmontering af filteret - fare for skader. Forsøg aldrig på at rengøre klimaanlæggets indre på egen hånd.
• Filteret må ikke vaskes i vaskemaskinen.
• Filteret må ikke vaskes i vaskemaskinen.

Fig. A Fig. B

Fig. C

Fig. D

NØDBETJENING

I en nødsituation eller hvis fjernbetjeningen er væk, kan du betjene enheden ved at trykke på on/off knappen på indendørsenheden.

• Tænding af apparatet: Tryk, for slukket enhed, på denne knap. Enheden vil starte og virke i tilstanden 6th SENSE.
• Slukning af apparatet: Tryk, for tændt enhed, på denne knap og enheden vil stoppe.

Fig. E

Bemærk: Tryk ikke langvarigt på denne knap, da det vil medføre fejlfunktion.

Hvis du vil indstille auto-genstart, tænder du for strømforsyningen, trykker på knappen ON/OFF på indendørsenheden og holder den trykket i over 5 sekunder. Auto-genstart indstilles, og der lyder en brummelyd.

Hvis auto-genstart er blevet indstillet, vil tryk på knappen ON/OFF på indendørsenheden i over 5 sekunder slette auto-genstart-funktionen. Der lyder en brummelyd, og klimaanlægget er i standbytilstand.

Bortskaffelse af batterierne

For at beskytte naturens ressourcer og fremme materialegenbrug bedes du skille batterier fra andre typer af affald og bortskaffe dem via det lokale, gratis batteriretursystem.

Installationsanvisninger

Installationsdiagram

Ved installation af et sammenkoblingskabel skal man sørge for, at trådenes farver og terminalernes nr. på udendørsenheden er de samme som på indendørsenheden.

Kabelspecifikationer

Kapacitet (Btu/t)	Strømkabel Strømtilslutningskabel
	Type	Normalprofil - tværsnitsareal	Type	Normalprofil - tværsnitsareal
7K, 9K, 12K H07R	RN-F 1,0mm	2X3 H07R	RN-F 1,0mm	2X5
18K H07RN-F	1,5mm	2X3 H07R	RN-F 1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07R	RN-F 2,5mm	2X5

Driftsproblemer skyldes ofte mindre årsager. Kontrollér og referer venligst til det nedenstående skema, før du kontakter serviceafdelingen. Dette kan spare tid og unødvendige udgifter.

Problem Analyse
Körer不解	Er beskytteseanordningen eller sikringen sprunget?Vent 3 minutter og start igen, muligvis forhindrer beskyttelsenanordningen enheden i at arbejde.Er fjernbetjingens batterier opbrugte?Er stikket sat korrekt i kontakten?
Ingen køle-llervarmeluft	Er luftfilteret snavset?Er klimaanlæggets luftindtag og udløb tilstoppede?Er temperaturen er indstillet korrekt?Er der Åbne døre eller vinduer?
Ineffektiv betjening	Har der vær et stærk interferens (fra en overdren udladning af statisk elektricitet, unormal strømforsyningsspænding)? Driften vil i sä tilfålde vår unormal og i:Sådanne tilfålde skal stikket trækkes ud af strømforsyningen og sættes iigen after 2-3 sekunder.
Sætter不解 straks i gang	En forsinkelse på 3 minutter vil forekommen,ningar man ønder tilstand under drift.
Mørkelig lugt	Lugten kan stamme fra andre kilder, sösom møbler, cigarretter etc., som suges ind i enheden og blæses udigen med luften.
Lyden af rindende vand	Dette er normalt og skabes af kolemidlets cirkulation i klimaanlægget.Optøningslyd i opvarmingstilstand.
Klikkelyde - Lyden kan	stamme fra frontpanelets udvidelse eller sammentrækning pga. temperaturændringer.
Derkommen tåge ud af udløbet	Er der tåge i rummet ved lave temperaturer? Dette er normalt og skabes af den kolde luft, som ledes ud af indendørsenheden under KØLING eller TØRRING tilstanden.
Driftsindikatoren blinker, men indendørsenhedens blæser stopper.	Enheden er ved at skifte fra opvarmingstilstand til optøning. Indikatoren vil slukke og vende tilbage til opvarmingstilstand.

Bemærk: Sluk for apparatet, og kobl det fra strømforsyningen, hvis problemerne varer ved, og kontakt herefter det nærmeste autoriserede Whirlpool-servicecenter. Forsøg aldrig på at flytte, reparere, adskille eller modificere apparatet på egen hånd.

SERVICE

1. Prøv, om du kan løse problemet på egen hånd ved hjælp af beskrivelserne i "Fejlfinding".
2. Sluk for apparatet, og tænd det igen for at kontrollere, om fejlen stadig er der.

Kontakt Service, hvis fejlen stadig ikke er afhjulpet, når kontrollerne ovenfor er foretaget.

Oplys følgende: en kort beskrivelse af fejlen, - klimaanlæggets nøjagtige model; - servicenummeret (det nummer, som står under ordet Service på servicemærkatet, der sidder på siden eller i bunden af indendørsenheden). - Servicenummeret står også i garantibeviset. - Din fulde adresse. - Telefonnummer.

Kontakt vores kundeservice ved behov for at foretage reparation (sådan får du sikkerhed for, at der anvendes originale reservedele, og at reparationen udføres korrekt). Du vil skulle fremvise den originale faktura.

Hvis disse anvisninger ikke følges, kan det gå ud over produktets sikkerhed og kvalitet.

SERVICE

0000 000 0000

Bemærk: Hvis du vil have den fulde vejledning til apparatet, kan du downloade den fra vores website via det nedenstående link: docs.whirlpool.eu vha. QR-koden.

OHJEET ON LUETTAVA JA NIITÄ ON NOUDATETTAVA
