SPIW309A3WF.1 - Klimatyzator WHIRLPOOL - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator split ścienny
Marka	Whirlpool
Model	SPIW309A3WF.1
Wydajność chłodzenia	9 000 BTU/h
Wydajność grzania	9 000 BTU/h
Czynnik chłodniczy	R32 (GWP 675)
Maksymalny ładunek czynnika chłodniczego	2,5 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Przewód zasilający	H07RN-F 1,0 mm² (3G)
Zalecany wyłącznik nadprądowy	16 A
Wymiary (jednostka wewnętrzna)	815 x 285 x 215 mm (w przybliżeniu)
Waga (jednostka wewnętrzna)	10 kg (w przybliżeniu)
Wymiary (jednostka zewnętrzna)	770 x 555 x 300 mm (w przybliżeniu)
Waga (jednostka zewnętrzna)	30 kg (w przybliżeniu)
Tryby pracy	Chłodzenie, grzanie, osuszanie, wentylacja
Funkcje specjalne	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Pilot zdalnego sterowania	W zestawie, baterie AAA (2×1,5 V)
Filtr powietrza	Zmywalny, czyszczenie co 200 godzin
Temperatura zewnętrzna pracy (grzanie)	-7°C do 24°C
Temperatura zewnętrzna pracy (chłodzenie)	21°C do 43°C
Zalecana powierzchnia pomieszczenia	Min. 10 m²
Łączność	Wi-Fi (2,4 GHz, maks. moc 20 dBm)
Części zamienne	Filtr, pilot, baterie
Serwis posprzedażowy	Skontaktuj się z autoryzowanym serwisem Whirlpool

Często zadawane pytania - SPIW309A3WF.1 WHIRLPOOL

Jak wyczyścić filtr powietrza w klimatyzatorze Whirlpool SPIW309A3WF.1 ?

Odłącz urządzenie, otwórz przedni panel i wyjmij filtr. Wyczyść go ciepłą wodą (max 40°C) z dodatkiem neutralnego detergentu. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Naciśnij przycisk resetowania filtra (po prawej stronie za panelem), aby wyłączyć lampkę przypominającą.

Co zrobić, gdy miga lampka filtra ?

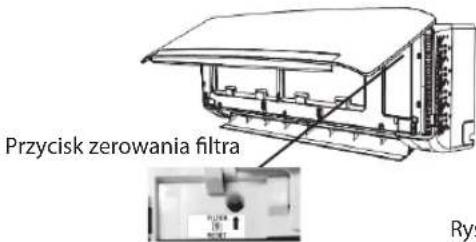

Lampka miga po 720 godzinach pracy, aby wskazać konieczność czyszczenia filtra. Wyczyść filtr zgodnie z instrukcją, a następnie naciśnij przycisk resetowania znajdujący się na jednostce wewnętrznej za przednim panelem, aby zatrzymać miganie.

Jak korzystać z funkcji 6th Sense ?

Naciśnij przycisk 6th SENSE na pilocie, aby włączyć lub anulować tę funkcję. Automatycznie reguluje temperaturę i wilgotność dla optymalnego komfortu. Lampka 6th Sense świeci się, gdy funkcja jest aktywna.

Co zrobić, jeśli klimatyzator nie chłodzi lub nie grzeje ?

Sprawdź, czy filtr powietrza nie jest brudny, czy wloty/wyloty powietrza nie są zablokowane, czy ustawiona temperatura jest prawidłowa i czy drzwi/okna są zamknięte. Odczekaj 3 minuty po zmianie trybu. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak ustawić timer włączania lub wyłączania urządzenia ?

Użyj przycisków TIMER ON lub TIMER OFF na pilocie. Naciśnij, aby ustawić żądany czas, a następnie potwierdź. Lampka timera zaświeci się. Aby anulować, ustaw timer na 0:00 lub ponownie naciśnij przycisk.

Jaki rodzaj czynnika chłodniczego używa ten klimatyzator i czy jest niebezpieczny ?

Ten klimatyzator używa czynnika chłodniczego R32 (GWP 675), łatwopalnego fluorowanego gazu cieplarnianego. W przypadku wycieku przewietrz pomieszczenie, usuń źródła zapłonu i skontaktuj się z profesjonalistą. Urządzenie musi być zainstalowane w pomieszczeniu o powierzchni co najmniej 10 m².

Jak włączyć tryb super cichy ?

Naciśnij przycisk Super Silent (lub przycisk wilgotności w zależności od modelu) na pilocie, aby włączyć lub wyłączyć ten tryb. Zmniejsza hałas pracy, idealny na noc.

Co zrobić w przypadku przerwy w zasilaniu lub odłączenia ?

Jeśli funkcja automatycznego restartu jest włączona (przytrzymaj przycisk ON/OFF na jednostce wewnętrznej przez 5 sekund), urządzenie wznowi poprzednią pracę po powrocie zasilania. W przeciwnym razie należy je włączyć ręcznie za pomocą pilota.

Jak pozbyć się zużytych baterii z pilota ?

Nie wyrzucaj baterii do odpadów domowych. Oddaj je do odpowiedniego punktu zbiórki (sklepy, PSZOK), aby umożliwić ich recykling zgodnie z lokalnymi przepisami.

Gdzie znaleźć numer serwisu i co podać ?

Numer serwisu znajduje się na etykiecie z boku lub na dole jednostki wewnętrznej, a także w karcie gwarancyjnej. Aby skontaktować się z serwisem, przygotuj: dokładny model, numer serwisu, krótki opis problemu, swój adres i numer telefonu.

INSTRUKCJA OBSŁUGI SPIW309A3WF.1 WHIRLPOOL

Instrukcja użytkownika

Návod k obsluze

Návod na použitie

Használati útmutató

Инструкция по эксплуатации

Инструкция за използване

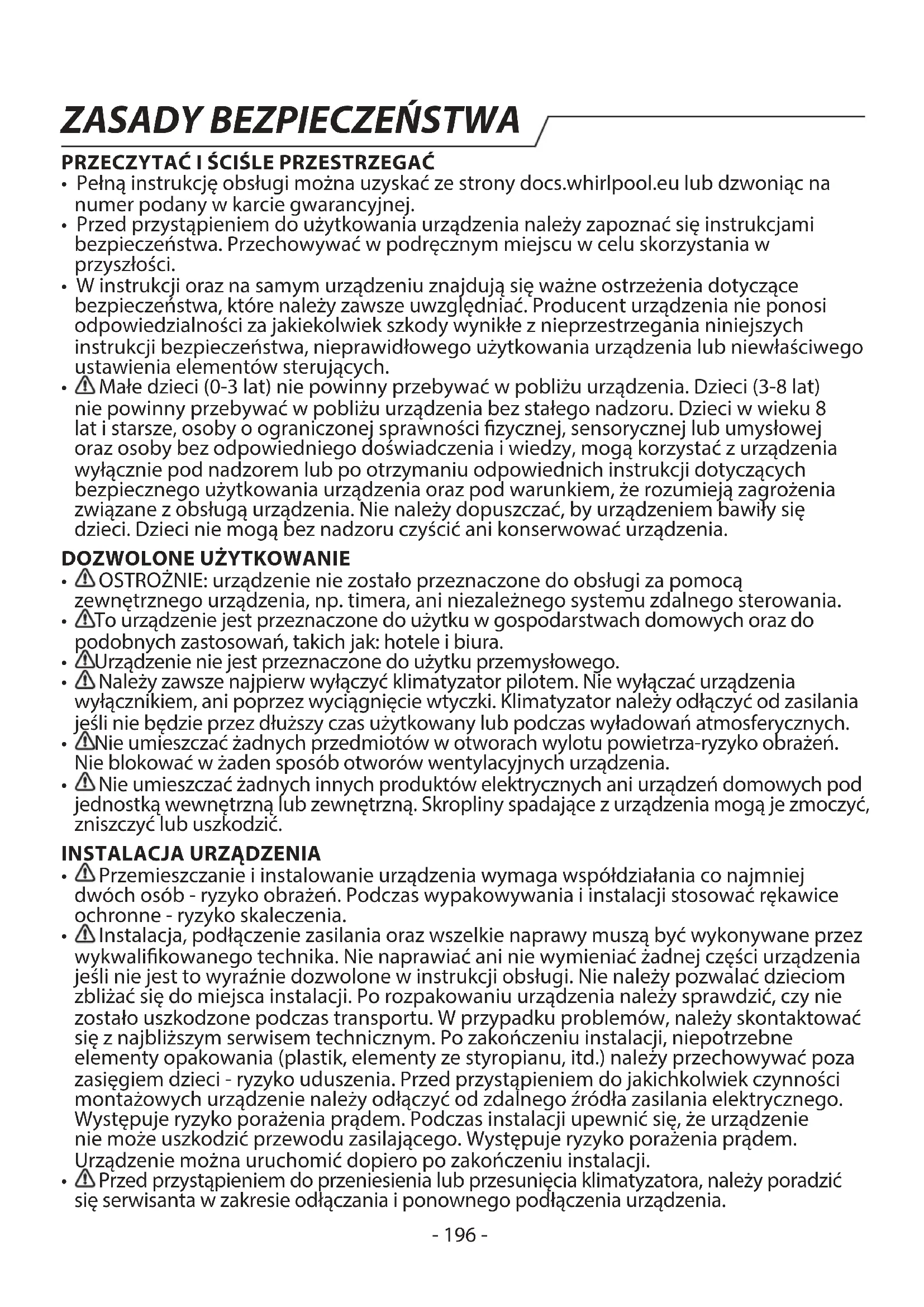

PRZECZYTAĆ I ŚCIŚLE PRZESTRZEGAĆ

• Pełną instrukcję obsługi można uzyskać ze strony docs.whirlpool.eu lub dzwoniąc na numer podany w karcie gwarancyjnej.
• Przed przystąpieniem do użytkowania urządzenia należy zapoznać się z instrukcjami bezpieczeństwa. Przechowywać w podręcznym miejscu w celu skorzystania w przyszłości.
• W instrukcji oraz na samym urządzeniu znajdują się ważne ostrzeżenia dotyczące bezpieczeństwa, które należy zawsze uwzględniać. Producent urządzenia nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprzestrzegania niniejszych instrukcji bezpieczeństwa, nieprawidłowego użytkowania urządzenia lub niewłaściwego ustawienia elementów sterujących.
• Małe dzieci (0-3 lat) nie powinny przebywać w pobliżu urządzenia. Dzieci (3-8 lat) nie powinny przebywać w pobliżu urządzenia bez stałego nadzoru. Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy, mogą korzystać z urządzenia wyłącznie pod nadzorem lub po otrzymaniu odpowiednich instrukcji dotyczących bezpiecznego użytkowania urządzenia oraz pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia. Nie należy dopuszczać, by urządzeniem bawiły się dzieci. Dzieci nie powinny z pobliżu sprzątać ani konserwować urządzenia.

DOZWOLONE UŻYTKOWANIE

• OSTROŻNIE: urządzenie nie zostało przeznaczone do obsługi za pomocą zewnętrznego urządzenia, np. timera, ani żadnego systemu zdalnego sterowania.
• To urządzenie jest przeznaczone do użytku w gospodarstwach domowych oraz do podobnych zastosowań, takich jak: hotele i biura.
• Urządzenie nie jest przeznaczone do użytku przemysłowego.
• Należy zawsze najpierw wyłączyć klimatyzator pilotem. Nie wyłączać urządzenia wyłącznikiem, ani poprzez wyciągnięcie wtyczki. Klimatyzator należy odłączyć od zasilania, jeśli nie będzie używany przez dłuższy czas lub podczas wyładowań atmosferycznych.
• Nie umieszczać żadnych przedmiotów w otworach wylotu powietrza – ryzyko obrażeń. Nie blokować w żaden sposób otworów wentylacyjnych urządzenia.
• Nie umieszczać żadnych innych produktów elektrycznych ani urządzeń domowych pod jednostką wewnętrzną lub zewnętrzną. Skropliny spadające z urządzenia mogą je zmoczyć, zniszczyć lub uszkodzić.

INSTALACJA URZĄDZENIA

• Przemieszczanie i instalowanie urządzenia wymaga współdziałania co najmniej dwóch osób – ryzyko obrażeń. Podczas wypakowywania i instalacji stosować odzież ochronną – ryzyko skaleczenia.
• Instalacja, podłączenia zasilania oraz wszelkie naprawy muszą być wykonywane przez wykwalifikowanego technika. Nie naprawiać ani nie wymieniać części urządzenia. Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało uszkodzone podczas transportu. W przypadku problemów należy skontaktować się z najbliższym serwisem technicznym. Po zakończeniu instalacji, nieużywane elementy opakowania (plastik, elementy ze styropianu, itd.) należy przechowywać poza zasięgiem dzieci – ryzyko uduszenia. Przed przystąpieniem do jakichkolwiek czynności montażowych urządzenia należy odłączyć od źródła zasilania elektrycznego. Występuje ryzyko porażenia prądem. Podczas instalacji upewnić się, że urządzenie nie jest podłączone do przewodu zasilającego. Występuje ryzyko porażenia prądem. Urządzenie można uruchomić dopiero po zakończeniu instalacji.
• Przed przystąpieniem do przeniesienia lub przysunięcia klimatyzatora, należy skonsultować się z serwisantem w zakresie odłączania i ponownego podłączania urządzenia.
• Urządzenia nie należy instalować w pomieszczeniach pełniących funkcję pralni.

ZASADY BEZPIECZEŃSTWA PO PODŁĄCZENIU ELEKTRYCZNYM

• Napięcie zasilania w sieci musi być zgodne z napięciem znamionowym urządzenia. Urządzenie powinno być podłączone do oddzielnego obwodu. Średnica przewodu zasilającego musi być zgodna z wymogami.
• Instalacja powinna zostać wyposażona w wyłącznik wielobiegunowy zgodnie z przepisami dotyczącymi okablowania, a urządzenie musi zostać uziemione zgodnie z krajowymi normami bezpieczeństwa elektrycznego.
• Instalacja powinna zostać wyposażona w wyłącznik wielobiegunowy o rozstawie styków co najmniej 3 mm.
• Nie stosować przydłużaczy, rozdzielaczy ani adapterów. Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do podzespołów elektrycznych urządzenia. Nie korzystać z urządzenia, będąc mokrym lub na boso. Nie uruchamiać urządzenia, jeśli kabel zasilający lub wtyczka są uszkodzone, nie działa ono prawidłowo lub zostało uszkodzone bądź upuszczone.
• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa należy zlecić jego wymianę producentowi, serwisowi technicznemu lub innej wykwalifikowanej osobie – ryzyko porażenia prądem. Zgodnie z obowiązującymi przepisami, instalacja będzie wyposażona w wyłącznik różnicowoprądowy (RCD) reagujący na znamionowy prąd zadziałania nie większy od 30 mA.
• Temperatura środka chłodzącego w przewodach jest bardzo wysoka; należy trzymać przewód połączeniowy z dala od miedzianej rury.
• Należy zapewnić bezpieczne uziemienie. Przewód uziemiający musi zostać podłączony bezwzględnie do specjalnej instalacji uziemiającej w budynku. Urządzenie powinno być wyposażone w przekaźnik ELCB oraz dodatkowy wyłącznik o odpowiedniej mocy. Wyłącznik powinien posiadać zabezpieczenia magnetycznotermiczne, aby zapewnić ochronę w razie zwarcia i przeciążenia.

Konfiguracja 9K i 12K 18K 24K
Wymagana moc wyłącznika 16A 20A 25A

• Podłączenie przewodu zasilającego oraz przewodu sączącego jednostkę wewnętrzną z jednostką zewnętrzną powinno być wykonane zgodnie ze schematem elektrycznym przedstawionym na urządzeniu.

CZYSZCZENIE I KONSERWACJA

• OSTRZEŻENIE: Sprawdzić, czy urządzenie zostało wyłączone i odłączone od źródła zasilania przed przystąpieniem do czynności konserwacyjnych; Nigdy nie należy stosować urządzeń czyszczących parą. Występuje ryzyko porażenia prądem.
• Prace konserwacyjne i naprawcze wymagające pomocy wykwalifikowanego pracownika; należy wykonywać pod nadzorem osoby wykwalifikowanej w zakresie łatwopalnych środków chłodzących.
• Serwisowanie urządzenia będzie wykonywane zgodnie z zaleceniami producenta.

UTYLIZACJA OPAKOWANIA

Materiał opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ( ). Części opakowania nie należy wyrzucać, lecz zutylizować zgodnie z przepisami określonymi przez lokalne władze.

UTYLIZACJA URZĄDZEŃ AGD

Urządzenie zostało wykonane z materiałów nadających się do recyklingu. Urządzenie należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami. Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu

ZASADY BEZPIECZEŃSTWA

urządzeń AGD należy skontaktować się z lokalnym urzędem, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie. To urządzenie zostało oznaczone jako zgodne z europejską dyrektywą 2012/19/UE, dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE). Właściwa utylizacja urządzenia pomoże zapobiec ewentualnym negatywnym skutkom dla środowiska oraz zdrowia ludzkiego.

Symbol (przekreślony kosz) na produkcie lub związanej dokumentacji wskazuje, że nie należy go traktować jako odpadu z gospodarstwa domowego, lecz przekazać do punktu zbiórki przeznaczonego do utylizacji sprzętu elektrycznego lub elektronicznego.

DEKLARACJA ZGODNOŚCI

• Cały tekst deklaracji zgodności jest dostępny na następującej stronie internetowej: docs.whirlpool.eu.
• Urządzenie radiowe działa w paśmie częstotliwości 2,4 GHz ISM, a maksymalna przekazywana moc nie przekracza 20 dBm (EIRP).
• Ten produkt zawiera oprogramowanie typu "open source" opracowane przez inne podmioty. Tekst dotyczący warunków korzystania z licencji "open source" jest dostępny na następującej stronie internetowej: docs.whirlpool.eu.
• Urządzenie zawiera fluorowane gazy cieplarniane objęte protokołem z Kioto. Gaz chłodniczy znajduje się w hermetycznie zamkniętym układzie (R32, GWP 675). Maksymalna wielkość ładunku środka chłodzącego to 2,5 kg. Szczegółowe informacje można odnaleźć na tabliczce znamionowej.

ZASADY BEZPIECZEŃSTWA DOTYCZĄCE SERWISOWANIA URZĄDZEŃ ZAWIERAJĄCYCH KONKRETNY ŚRODEK CHŁODZĄCY

• Pełna instrukcja zawierająca szczegóły dotyczące instalacji, serwisowania oraz napraw jest do pobrania ze strony docs.whirlpool.eu.
• Do przyspieszania rozmrażania oraz czyszczenia nie stosować środków innych niż wskazane przez producenta.
• Urządzenie powinno być instalowane w miejscu z dobrą wentylacją, w pomieszczeniu, którego wielkość jest zgodna ze specyfikacją pracy urządzenia; w miejscu, w którym urządzenie nie będzie narażone na źródła zapłonu działające w trybie nieprzerwanym (takie jak otwarte płomienie, działające urządzenia gazowe, działająca nagrzewnica elektryczna).
• Nie przekłuwać i nie spalać. Należy pamiętać, że środki chłodzące nie są zapachem.
• Osoby wykonujące prace związane z obwodem środka chłodzącego lub go otwierające powinny posiadać wydane przez właściwy organ państwowy aktualne świadectwo potwierdzające zdolność bezpiecznej obsługi środków chłodzących zgodnie z wymaganiami uznawanymi przez organy branżowe. Serwisowanie urządzenia należy wykonywać zgodnie z zaleceniami producenta. Prace konserwacyjne i naprawcze wymagające pomocy innej wykwalifikowanej osoby mogą być wykonywane pod nadzorem osoby wykwalifikowanej w zakresie łatwopalnych środków chłodzących. Urządzenia mogą być instalowane, eksploatowane i przechowywane w pomieszczeniu o powierzchni podłogi powyżej 10 m2. Instalacja orurowania może być w pomieszczeniu o powierzchni podłogi mniejszej niż 10 m2. Orurowanie powinno spełniać wymogi krajowych regulacji dotyczących gazu. Maksymalna ilość ładunku środka chłodzącego to 2,5 kg. Złącza mechaniczne zastosowane wewnątrz pomieszczenia powinny być zgodne z normą ISO 14903. Jeśli złącza mechaniczne są wykorzystywane ponownie wewnątrz pomieszczenia, należy wymienić elementy uszczelnień. Jeśli złącza kołnierzowe są wykorzystywane ponownie wewnątrz pomieszczenia, należy wymienić elementy uszczelnień. Jeśli złącza kołnierzowe są wykorzystywane, należy użyć elementów kielichowych. Instalacje rur należy ograniczyć do minimum. Złącza mechaniczne powinny być łatwo dostępne w celu przeprowadzenia konserwacji.
• Transport urządzenia zawierającego łatwopalny środek chłodzący będzie odbywał się

ZASADY BEZPIECZEŃSTWA

zgodnie z przepisami o przewozie.

1. Oznaczenia urządzenia przy użyciu symboli będą zgodne z krajowymi przepisami.
2. Utylizacja urządzenia zawierającego łatwopalne środki chłodzące będzie odbywać się zgodnie z krajowymi przepisami.
3. Przechowywanie urządzenia / urządzeń powinno być zgodne z zaleceniami producenta.
4. Opakowanie na czas przechowywania (niesprzedanego) urządzenia powinno zapewniać taką ochronę, aby żadne mechaniczne uszkodzenia sprzętu wewnątrz opakowania nie powodowały wycieku środka chłodzącego. Maksymalna liczba urządzeń, które mogą być przechowywane razem, jest określona przepisami krajowymi.
5. Informacja na temat serwisu.

6-1 Kontrola obszaru

Przed rozpoczęciem pracy z systemem zawierającym łatwopalne środki chłodzące należy przeprowadzić kontrolę bezpieczeństwa, aby zapewnić ograniczenie do minimum ryzyka zapłonu. W razie konieczności naprawy układu chłodzenia należy podjąć następujące środki ostrożności przy przystąpieniu do pracy.

6-2 Procedura pracy

Prace należy prowadzić zgodnie z kontrolowaną procedurą, aby zminimalizować ryzyko pojawienia się łatwopalnego gazu lub oparów.

6-3 Ogólny obszar roboczy

Wszyscy konserwatorzy oraz inne osoby pracujące w pobliżu powinny zostać poinformowane o charakterze wykonywanych prac. Należy unikać wykonywania pracy w zamkniętych przestrzeniach. Obszar wokół miejsca pracy należy zabezpieczyć. Upewnić się, czy warunki pracy są bezpieczne i czy skontrolowano go pod kątem łatwopalnych materiałów.

6-4 Sprawdzanie obecności środka chłodzącego

Miejsce pracy powinno być kontrolowane za pomocą odpowiedniego wykrywacza środka chłodzącego zarówno przed, jak i podczas pracy, aby umożliwić technikowi wykrycie atmosfery zagrożonej substancjami łatwopalnymi. Upewnić się, czy urządzenie stosowane do wykrywania nieszczelności jest odpowiednie do łatwopalnych środków chłodzących, tj. nie wywołuje iskier, jest odpowiednio uszczelnione i jest samoistnie bezpieczne.

6-5 Obecność gaśnicy

Jeśli w pobliżu sprzętu zawierającego środki chłodnicze lub jego części mają być wykonane jakiekolwiek prace związane z wysoką temperaturą, należy zapewnić natychmiastową dostępność odpowiedniego sprzętu gaśniczego. W pobliżu miejsca pracy powinna znajdować się sucha gaśnica proszkowa lub gaśnica CO2.

6-6 Brak źródeł zapłonu

Żadna osoba prowadząca prace przy układzie chłodzenia obejmujące odkrycie przewodów zawierających obecnie lub w przeszłości łatwopalny środek chłodzący nie będzie używała jakichkolwiek źródeł zapłonu w taki sposób, który mógłby prowadzić do powstania ryzyka pożaru lub wybuchu. Wszelkie potencjalne źródła zapłonu, w tym papierosy, powinny być w wystarczającej odległości od miejsca instalacji, naprawy, demontażu lub utylizacji, ponieważ w tym czasie łatwopalne środki chłodzące mogą potencjalnie zostać uwolnione do otoczenia. Przed rozpoczęciem prac obszar wokół sprzętu powinien zostać skontrolowany, aby upewnić się, że nie ma zagrożeń pożarowych ani ryzyka zapłonu. Należy wystawić znaki "Zakaz palenia".

6-7 Wentylacja obszaru

Upewnić się, czy obszar pracy jest otwarty i posiada odpowiednią wentylację przed otwarciem układu lub przed przystąpieniem do jakichkolwiek prac związanych z wysoką temperaturą. Należy zapewnić ciągłą wentylację podczas całego okresu wykonywania

ZASADY BEZPIECZEŃSTWA

prac. Wentylacja powinna w bezpieczny sposób rozpraszać wszelkie uwolnione środki chłodzące i najlepiej odprowadzać je na zewnątrz do atmosfery.

6-8 Kontrola urządzeń chłodzących

W razie wymiany komponentów elektrycznych należy się upewnić, że są one odpowiednie do danego celu oraz spełniają wymogi specyfikacji. Należy zawsze przestrzegać wytycznych producenta dotyczących konserwacji i serwisowania. W razie wątpliwości należy skontaktować się z działem technicznym producenta w celu uzyskania pomocy. W instalacjach zawierających łatwopalne środki chłodzące należy przeprowadzić następujące kontrole:

• Wielkość ładunku jest odpowiednia do wielkości pomieszczenia, w którym zainstalowane są części zawierające środek chłodzący;
• System wentylacji oraz otwory wentylacyjne działają prawidłowo i nie są zablokowane;
• W razie używania pośredniego obwodu chłodzącego, wtórny obwód musi być sprawdzany pod kątem obecności środka chłodzącego;
• Oznaczenia sprzętu muszą być widoczne i czytelne. Oznaczenia i znaki nieczytelne należy wymienić
• Przewód chłodzący oraz komponenty są zainstalowane w taki sposób, aby prawdopodobieństwo ekspozycji na jakiekolwiek substancje mogące prowadzić do korozji komponentów zawierających środek chłodzący było znikome, chyba że komponenty takie są zbudowane z materiałów, które są samoistnie odporne na korozję lub są odpowiednio zabezpieczone przed korozją.

6-9 Sprawdzenia urządzeń elektrycznych

Naprawa i konserwacja komponentów elektrycznych musi obejmować początkowe kontrole bezpieczeństwa i procedury bezpieczeństwa. W razie pojawienia się usterki, która może mieć wpływ na bezpieczeństwo, należy odłączyć zasilanie elektryczne od obwodu aż do momentu rozwiązania problemu. Jeśli nie można natychmiast usunąć usterki, a konieczne jest kontynuowanie pracy, należy wdrożyć odpowiednie rozwiązanie tymczasowe. Fakt ten należy zgłosić do właściciela sprzętu, aby mieć pewność, że wszystkie strony będą poinformowane. Początkowe kontrole bezpieczeństwa obejmują kontrolę:

• Wyłączenie kondensatorów: czynność tę należy wykonać w sposób bezpieczny, by nie dopuścić do iskrzenia;
• Wyłączenia komponentów elektrycznych oraz braku ekspozycji przewodów podczas lutowania, odzysku oraz czyszczenia systemu;
• Ciągłości uziemienia.
• Naprawy szczelnych komponentów

Podczas naprawy szczelnych komponentów należy odłączyć zasilanie elektryczne od wszystkich urządzeń przy przystąpieniu do zdjęcia szczelnych pokryw itp. Jeśli obecność zasilania elektrycznego sprzętu podczas serwisowania jest konieczna, należy zapewnić jakąś formę ciągłego działania urządzenia wykrywającego nieszczelność w najbardziej krytycznych punktach, aby zapobiegać potencjalnie niebezpiecznym sytuacjom. Podczas prac przy komponentach elektrycznych szczególną uwagę należy zwrócić na dopilnowanie, aby w żaden sposób nie uszkodzić obudowy, co mogłoby wpłynąć na poziom zabezpieczenia. Dotyczy to uszkodzeń przewodów, nadmiernej liczby podłączeń, złączy, które nie spełniają oryginalnych specyfikacji, uszkodzeń uszczelek, niedokładnego montażu dławików itp. Sprawdzić, czy aparat jest bezpiecznie zamontowany. Sprawdzić, czy parametry uszczelek i materiały uszczelniające nie pogorszyły się do tego stopnia, że nie są one w stanie spełniać swojej funkcji, tj. eliminować zagrożenie łatwopalną atmosferą. Części zamienne muszą spełniać specyfikacje techniczne producenta.

UWAGA:

Stosowanie uszczelnienia silikonowego może uniemożliwiać skuteczność działania pewnych typów urządzeń wykrywających nieszczelności. Samoistnie bezpieczne

komponenty nie wymagają odizolowania przy pracy przy nich.

1. Naprawa samoistnie bezpiecznych komponentów

Nie stosować żadnych stałych obciążeń indukcyjnych ani pojemnościowych w obwodzie bez uprzedniego sprawdzenia, czy nie przekraczają one wartości dopuszczalnego napięcia oraz natężenia dotyczącego stosowanego sprzętu. Samoistnie bezpieczne komponenty jako jedyne mogą być podłączone do zasilania w obecności atmosfery łatwopalnej. Należy zapewnić prawidłowe wzorcowanie aparatury badawczej. Komponenty mogą być wymieniane tylko na części określone przez producenta. Inne części mogą skutkować zapłonem środka chłodzącego w atmosferze w związku z nieszczelnością.

1. Okablowanie

Sprawdzić, czy okablowanie nie jest zużyte bądź skorodowane oraz czy nie podlega nadmiernemu ciśnieniu, drganiom, działaniu ostrych krawędzi lub niesprzyjających warunków atmosferycznych. Podczas kontroli należy również uwzględnić efekty starzenia oraz ciągłych drgań wywoływanych przez takie źródła, jak sprężarki lub wentylatory.

10. Wykrywanie łatwopalnych środków chłodzących

W żadnych okolicznościach nie stosować potencjalnych źródeł zapłonu w celu wyszukania lub wykrywania nieszczelności środka chłodzącego. Nie stosować lampy halogenowej (ani innego wykrywacza wykorzystującego otwarty płomień).

11. Metody wykrywania nieszczelności

Następujące metody wykrywania nieszczelności są dopuszczane w układach zawierających łatwopalne środki chłodzące:

• Można stosować elektroniczne wykrywacze nieszczelności do wykrywania łatwopalnych środków chłodzących, lecz ich czułość może być nieodpowiednia lub mogą wymagać rekalibracji. (Sprzęt do wykrywania powinien być skalibrowany w środowisku wolnym od środków chłodniczych.)
• Sprawdzić, czy wykrywacz nie jest potencjalnym źródłem zapłonu i czy jest odpowiedni do stosowanego środka chłodzącego.
• Sprzęt do wykrywania nieszczelności powinien być ustawiony na procent LFL środka chłodzącego oraz będzie skalibrowany dla stosowanego środka chłodzącego, a także potwierdzony będzie odpowiedni procent gazu (maksymalnie 25%).
• Ciecze do wykrywania nieszczelności są odpowiednie w odniesieniu do większości środków chłodzących, lecz należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może wchodzić w reakcję ze środkiem chłodzącym i powodować korozję miedzianych przewodów.
• W razie podejrzenia nieszczelności należy zgasić wszystkie otwarte płomienie.
• W razie wykrycia nieszczelności, która wymaga lutowania, należy całkowicie opróżnić układ ze środka chłodzącego lub odizolować (za pomocą zaworów odcinających) w części systemu odległej od wycieku.
• Należy przyłączyć azot beztlenowy (OFN) zarówno przed, jak i po lutowaniu.

12. Usunięcie i odpowietrzanie

• Podczas otwierania obwodu chłodniczego w celu przeprowadzenia napraw lub w jakimkolwiek innym celu – należy przestrzegać standardowych procedur. Należy postępować zgodnie z najlepszymi praktykami, ponieważ istnieje niebezpieczeństwo zapalenia.

Należy postępować zgodnie z następującą procedurą:

• Usunąć środek chłodzący;
• Przeczyścić obwód gazem obojętnym;
• Odpowietrzyć;
• Ponownie przeczyścić gazem obojętnym;
• Otworzyć obwód za pomocą cięcia lub lutowania.

ZASADY BEZPIECZEŃSTWA

Ładunek środka chłodzącego należy zebrać w odpowiednich butlach. Układ należy przemyć beztlenowym azotem, by go zabezpieczyć. Proces ten należy powtórzyć kilkakrotnie. Nie używać do tego powietrza ani tlenu. Nie używać do tego spalonego powietrza ani tlenu. Płukanie odbywa się poprzez zlikwidowanie próżni w systemie za pomocą beztlenowego azotu, a następnie napełnianie do osiągnięcia ciśnienia roboczego, następnie odpowietrzenie go do atmosfery, a potem ponowne wytworzenie próżni. Proces ten będzie powtarzany do momentu, kiedy w systemie nie będzie środka chłodzącego. Kiedy użyta zostanie ostatnia partia azotu beztlenowego, system będzie doprowadzony do ciśnienia atmosferycznego w celu umożliwienia przeprowadzenia pracy. Czynność ta jest absolutnie konieczna, prace lutownicze mogą odbyć się przy przewodach. Upewnić się, że wylot pompy próżniowej nie jest w pobliżu źródeł zapłonu i dostępna jest wentylacja.

13. Procedura napełniania

Oprócz standardowych procedur napełniania należy przestrzegać następujących wymogów:

• Upewnić się, że nie dochodzi do zanieczyszczenia innymi środkami chłodzącymi podczas stosowania sprzętu napełniającego.
• Węże lub przewody powinny być maksymalnie krótkie, aby zminimalizować ilość przebywającego w nich środka chłodzącego.
• Butle powinny być ustawione pionowo.
• Sprawdzić, czy system chłodzenia jest uziemiony przed napełnieniem układu środkiem chłodzącym.
• Oznaczyć układ po zakończeniu napełniania (jeśli nie zostało to jeszcze zrobione).
• Należy uważać, aby nie przepełnić układu chłodzenia. Przed napełnieniem systemu należy sprawdzić ciśnienie za pomocą azotu beztlenowego.

System powinien być sprawdzony pod kątem nieszczelności po zakończeniu napełniania, lecz przed oddaniem do eksploatacji.

Przed opuszczeniem miejsca pracy należy przeprowadzić kolejny test szczelności.

14. Wycofanie z eksploatacji

Przed wykonaniem tej procedury należy upewnić się, że technik jest w pełni zaznajomiony ze sprzętem oraz wszystkimi jego szczegółami. Zalecane jest zebranie w całości środka chłodzącego w bezpieczny sposób. Przed wykonaniem tej czynności należy pobrać próbki oleju oraz środka chłodzącego na wypadek konieczności przeprowadzenia analizy w związku z ponownym wykorzystaniem odzyskanego środka chłodzącego. Należy zapewnić zasilanie elektryczne przed rozpoczęciem zadania. a. Zapoznać się ze sprzętem i jego działaniem. b. Odizolować elektrycznie układ. c. Przed przystąpieniem do wykonania procedury należy sprawdzić, czy:

• W razie potrzeby dostępny jest mechaniczny sprzęt przyładunkowy do obsługi butli z chłodziwem;
• Dostępne są środki ochrony indywidualnej, a ich stosowanie jest prawidłowe;
• Proces odzysku jest nadzorowany przez osobę kompetentną;
• Sprzęt odzyskowy oraz butle spełniają wymogi odpowiednich norm.

d. Wypompować środek chłodzący z układu chłodzącego, jeśli to możliwe. e. Jeśli nie można wytworzyć próżni, należy zapewnić kolektor, aby umożliwić usunięcie środka chłodzącego z różnych części układu. f. Upewnić się, że butla znajduje się na wadze przed rozpoczęciem odzysku. g. Uruchomić sprzęt odzyskowy i postępować zgodnie z instrukcjami producenta. h. Nie przepełniać butli. (Nie więcej niż 80% objętości cieczy w stanie ciekłym). i. Nie przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo.

ZASADY BEZPIECZEŃSTWA

j. Kiedy butle są prawidłowo napełnione, a proces zakończony, upewnić się, że butle oraz sprzęt zostały usunięte z miejsca pracy, a wszystkie zawory izolujące w sprzęcie zostały zamknięte.

k. Odzyskany środek chłodzący nie będzie załadowany do układu chłodzącego bez uprzedniego oczyszczenia i sprawdzenia.

15. Oznaczenia

Sprzęt zostanie oznaczony etykietą z informacją, że został wycofany z eksploatacji i opróżniony ze środka chłodzącego. Etykieta będzie podpisana i opatrzona datą. Upewnić się, czy na sprzęcie znajdują się etykiety informujące, że zawiera on łatwopalny środek chłodzący.

16. Odzysk

W razie usuwania środka chłodzącego z systemu, zarówno w związku z serwisowaniem, jak i wycofaniem z eksploatacji, należy przestrzegać dobrej praktyki bezpiecznego usuwania środków chłodzących. Podczas przenoszenia środka chłodzącego do butli należy upewnić się, że stosowane są właściwe butle do odzysku środka chłodzącego. Sprawdzić, czy dostępna jest odpowiednia liczba butli mogących pomieścić odzyskiwany z systemu środek. Wszystkie stosowane butle muszą być przeznaczone do odzysku środka chłodzącego i oznaczone etykietą danego środka (tj. specjalne butle do odzysku środka chłodzącego). Butle muszą posiadać zawór nadmiarowy oraz zawory odcinające, w dobrym stanie technicznym. Puste butle do odzysku są usuwane oraz, jeśli to możliwe, chłodzone przed przystąpieniem do odzysku. Sprzęt do odzysku musi być w dobrym stanie technicznym oraz odpowiedni do odzysku łatwopalnych środków chłodzących. Dodatkowo, dostępny musi być zestaw skalibrowanych wag w dobrym stanie technicznym. Węże muszą być wyposażone w szczelne złącza odcinające i być w dobrym stanie technicznym. Przed przystąpieniem do użycia maszyny do odzysku należy sprawdzić, czy jest ona w dobrym stanie technicznym, czy była prawidłowo konserwowana oraz czy wszelkie komponenty elektryczne zostały uszczelnione, aby zapobiec zapłonowi w razie uwolnienia środka chłodzącego. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem. Odzyskany środek chłodzący należy oddać do dostawcy środka chłodzącego w prawidłowej butli odzyskowej i dołączyć ustalony dokument dotyczący przekazania odpadów. Nie mieszać środków chłodzących w jednostkach odzyskowych, a w szczególności w butlach. W razie konieczności usunięcia olejów sprężarki należy upewnić się, że zostały one usunięte w takim zakresie, aby mieć pewność, że łatwopalny środek chłodzący nie pozostał w środku smarnym. Proces usuwania powinien być przeprowadzony przed oddaniem sprężarki do dostawcy. W celu przyspieszenia tego procesu stosowane będzie jedynie elektryczne podgrzewanie korpusu sprężarki. Kiedy olej zostanie spuszczony z systemu, będzie on w bezpieczny sposób zebrany i zutylizowany. Przed przystąpieniem do przeniesienia lub przesunięcia klimatyzatora, należy poradzić się serwisanta w zakresie odłączania i ponownego podłączania urządzenia. Nie umieszczać żadnych innych produktów elektrycznych ani urządzeń domowych pod jednostką wewnętrzną lub zewnętrzną. Skropliny wydostające się z urządzenia mogą doprowadzić do ich zwilgocenia i w konsekwencji uszkodzenia mienia. Nie blokować w żaden sposób otworów wentylacyjnych urządzenia. Urządzenie ma być instalowane w miejscu z dobrą wentylacją, w pomieszczeniu, którego wielkość jest zgodna ze specyfikacją pracy urządzenia. Urządzenie powinno być przykręcone w pomieszczeniu bez stale działających otwartych płomieni (np. bez działającego urządzenia gazowego) oraz źródeł zapłonu (np. działającego grzejnika elektrycznego). Nie wolno stosować mechanicznych oraz złącznych wielokrotnego użytku.

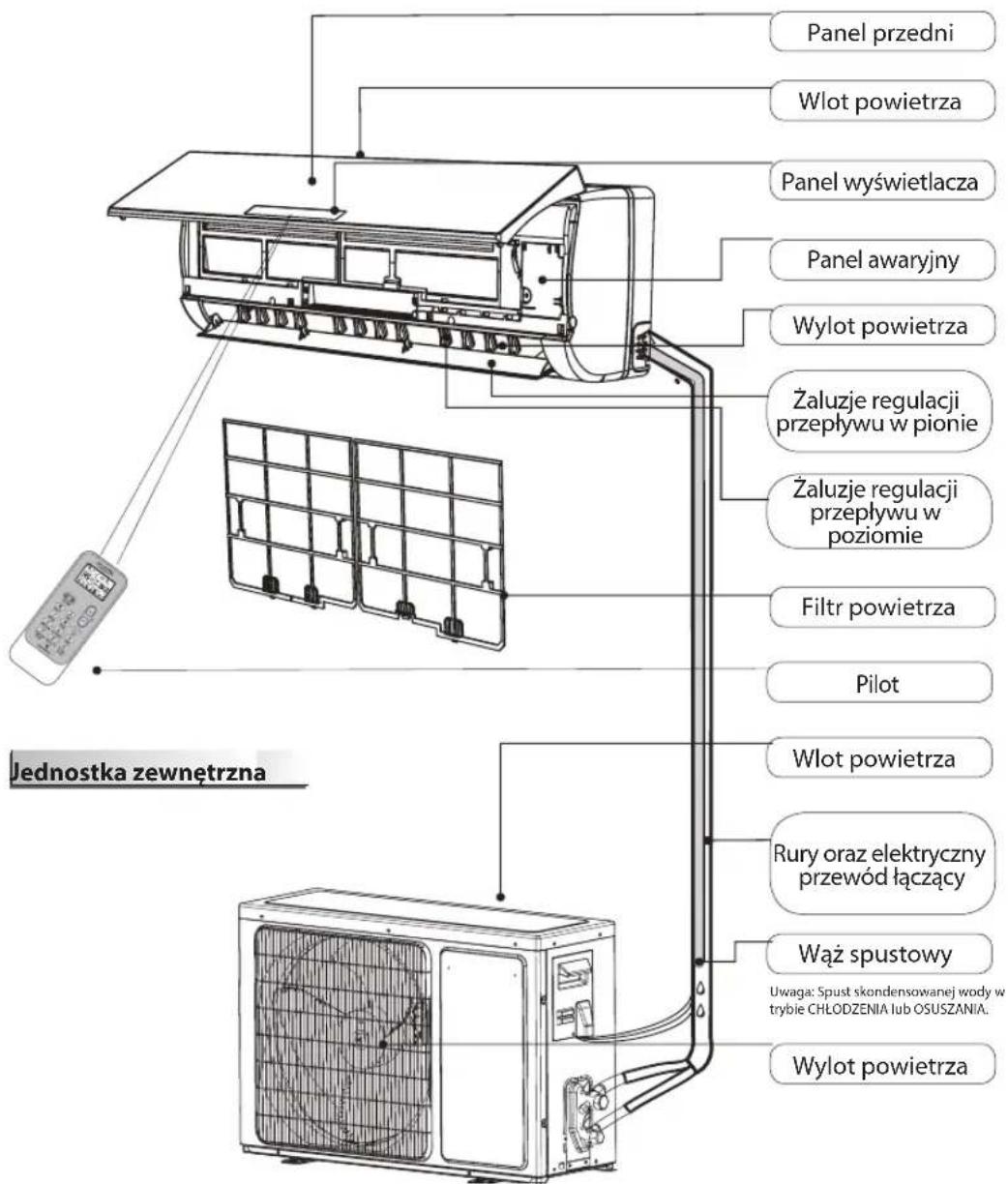

Jednostka wewnętrzna

Rysunki zamieszczone w niniejszej Instrukcji powstały na podstawie zewnętrznego wyglądu standardowego modelu. Zatem kształt przedstawiony na rysunku może różnić się od wybranego modelu klimatyzatora.

Objaśnienie symboli wyświetlanych na jednostce wewnętrznej i jednostce zewnętrznej.

OSTRZEJEÑENIE	Ten symbol oznacja, ze urzadzenia wykorztystujefatwopalné czynnika chłodźacego; wyciekŚrodkachłodźacego lub narażenie na dzialanie zew特权znegoźródla zapłonu stwarza ryzyko pożaru.
UWAGA	Ten symbol oznacja, ze naleźtu uwȩźne przyȩćzytaćinstruktȩ obstrugi.
UWAGA	Ten symbol oznacja, ze ten spreȩ powinien bycobsługiwany przyez serwisantów zgodnia z instruktȩ instalacji.
UWAGA	Ten symbol oznacja, ze dostepné są informacje w postaciinstruktȩ obstrugi lub instruktȩ instalacji.

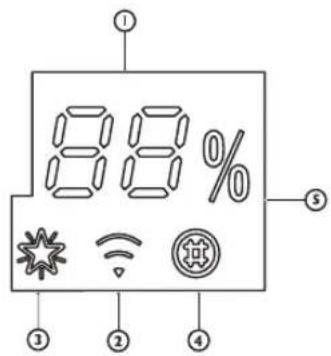

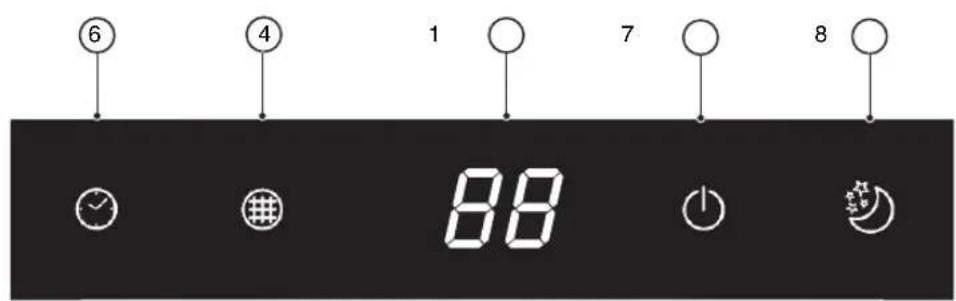

Interfejs użytkownika

Wskaźnik temperatury (1)

Wskazuje ustawioną temperaturę. Wyświetla komunikat "FC", aby przypomnieć o konieczności oczyszczenia filtra.

Wskaźnik Wi-Fi (2)

Szybko miga (3 Hz) podczas łączenia z routerem lub po utracie połączenia z routerem. Miga powoli (1,5 Hz) kiedy urządzenie jest połączone z routerem, ale nie ma połączenia z chmurą. Świeci stale przy pełnym połączeniu Wi-Fi. Gaśnie w przypadku utraty lub odłączenia sygnału Wi-Fi.

Świeci się, kiedy włączona jest funkcja 6th sense. Gaśnie po wyłączeniu funkcji 6th sense.

Wskaźnik monitora filtra (4)

Miga kiedy filtr wymaga oczyszczenia. Wskaźnik monitorowania filtra miga po 720 godzinach pracy, aby przypomnieć o konieczności oczyszczenia filtra. Po oczyszczeniu filtra nacisnąć przycisk wyzerowania filtra znajdujący się na jednostce wewnętrznej za panelem czołowym, aby wyłączyć miganie wskaźnika monitorowania filtra.

Wskaźnik wilgotności (5)

Włącza się, kiedy pokazuje poziom wilgotności. Gaśnie, kiedy pokazuje temperaturę.

Wskaźnik timera (6)

Świeci się po ustawieniu timera na określony czas. Gaśnie po zakończeniu pracy timera.

Wskaźnik pracy urządzenia 6)

Świeci się podczas pracy urządzenia. Miga podczas rozmrażania jednostki zewnętrznej.

Wskaźnik trybu Sleep (8)

Świeci się po ustawieniu trybu Sleep, wskaźnik "Pracy urządzenia" zamiga 10 razy, a następnie cały wyświetlacz zgaśnie.

W przypadku klimatyzatorów bez sterowania siecią Wi-Fi, zalecamy zastosowanie Wpro SmartClim: inteligentnego urządzenia, umożliwiającego sterowanie głównymi ustawieniami urządzenia z telefonu smartfon przez sieć Wi-Fi. To urządzenie nie jest dołączone do opakowania produktu. Szczegóły na temat zakupu urządzenia.

Umieścić baterie w pilocie

1. Włożyć szpilkę i delikatnie nacisnąć klapkę baterii, wysuwając ją w stronę wskazaną strzałką, zgodnie z rysunkiem.
2. Włożyć 2 baterie AAA (1,5V). Sprawdzić, czy bieguny + i - są właściwie ustawione.
3. Zamknij klapkę komory baterii w pilocie.

- Ustawienie zdalnego sterowania

• Po każdej wymianie baterii w pilocie lub podłączeniu zasilania, pilot fabrycznie ustawia się na tryb Pompy Ciepła. Jeśli zakupiony klimatyzator ma funkcję Chłodzenia, można również użyć pilota zdalnego sterowania pompą ciepła.

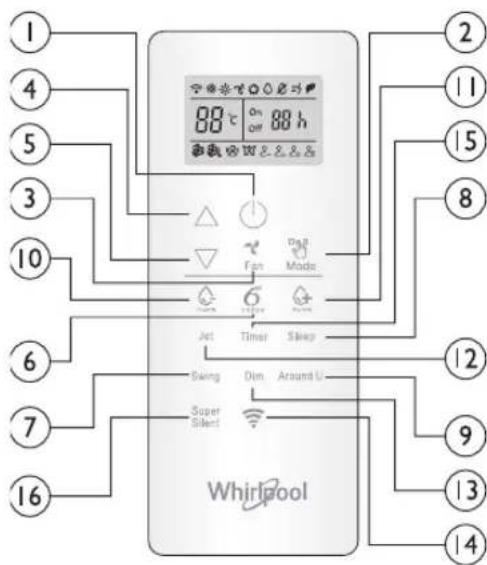

Opis działania przycisków (P1-03)

1. PRZYCISK ON/OFF (WŁ./WYŁ)

Naciśnięcie tego przycisku spowoduje włączenie lub wyłączenie urządzenia.

3. PRZYCISK FAN

Służy do ustawiania prędkości wentylatora w następującej sekwencji: automatyczna, wysoka, średnia lub niska.

4-5. PRZYCISK TEMPERATURY

Służy do ustawiania temperatury w pomieszczeniu.

Służy do ustawiania czasu w trybie timera.

Ustawia lub wyłącza funkcję 6th sense.

7. PRZYCISK SWING

Służy do włączania lub wyłączania regulacji odchylenia żaluzji poziomych oraz ustawienia zadanego kierunku przepływu powietrza (góra/dół).

10-11. PRZYCISK HUMIDITY

Służy do ustawiania zadanego poziomu wilgotności. Dostępny jedynie w trybie 6th SENSE.

16. PRZYCISK SUPER SILENT

Służy do włączania lub wyłączania trybu super cichej pracy.

Sterowanie urządzeniem za pomocą pilota

• Aby sterować działaniem urządzenia za pomocą pilota, należy skierować pilota w stronę odbiornika sygnału na jednostce wewnętrznej. Dzięki temu sygnał zostanie odebrany prawidłowo.
• Podczas wysyłania komunikatu z pilota, symbol będzie migał przez 1 sekundę. Po odebraniu sygnału, urządzenie wyemituje krótki sygnał dźwiękowy.

• Pilot jest w stanie sterować działaniem klimatyzatora w zasięgu do 7 m.
• Po każdej wymianie baterii w pilocie, pilot fabrycznie ustawia się na tryb Pompy Ciepła. Uwaga: prosimy postępować zgodnie z instrukcją właściwą dla pilota otrzymanego do obsługi klimatyzatora.

2. PRZYCISK MODE

Służy do wyboru trybu pracy w następującej sekwencji: automatyczna, wysoka, średnia lub niska.

8. PRZYCISK SLEEP

Służy do ustawiania lub anulowania trybu pracy nocnej w sekwencji sleep 1, sleep 2, sleep 3, sleep 4 oraz wyłączenia. 9. PRZYCISK AROUND U

Służy do ustawiania lub anulowania funkcji Around U.

12. PRZYCISK JET

Służy do włączania lub wyłączania szybkiego schładzania lub nagrzewania.

13. PRZYCISK DIM

Służy do włączania lub wyłączania podświetlenia wyświetlacza na jednostce wewnętrznej.

14. PRZYCISK WI-FI

Służy do włączania oraz wyłączania Wi-Fi. 15. PRZYCISK TIMER

Służy do ustawiania timera, który włącza i wyłącza urządzenia.

Symbole na wyświetlaczu pilota

Uruchomienie pilota po naciśnięciu przycisku UNLOCK (odblokowanie)

Wskaźnik chłodzenia

Automatyczna prędkość wentylatora

Wskaźnik trybu Sleep 1

Wskaźnik wilgotności plus, wybór prędkości wentylatora, wskaźnik trybu Sleep 2, wskaźnik wilgotności minus, zmniejszenie prędkości wentylatora, wskaźnik trybu Sleep 3, wskaźnik tylko wentylator, zwiększenie prędkości wentylatora, wskaźnik trybu Sleep 4

Wskaźnik ogrzewania, wskaźnik Super silent

Wyświetlacz ustawionej temperatury

Wskaźnik Around U, wskaźnik

SENSE

288 h, wyświetlacz timera

Wskaźnik Jet, wskaźnik Powerave

Wysyłanie sygnału

Naciśnięcie przycisku spowoduje podświetlenie wyświetlacza oraz przycisków funkcyjnych. Nacisnąć ponownie, aby zablokować pilota. Jeśli przez 10 sekund pilot nie wykona żadnej czynności, nastąpi automatyczne zablokowanie.

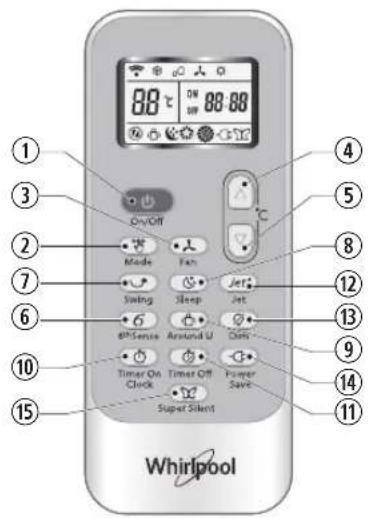

Opis działania przycisków (J1-3A)

1. PRZYCISK ON/OFF (WŁ./WYŁ)

Naciśnięcie tego przycisku spowoduje włączenie lub wyłączenie urządzenia.

2. PRZYCISK MODE

Służy do wyboru trybu pracy w sekwencji chłodzenie, osuszanie, tylko wentylator lub ogrzewanie.

3. PRZYCISK FAN

Służy do ustawiania prędkości wentylatora w następującej sekwencji: automatyczna, wysoka, średnia lub niska.

4-5. PRZYCISK TEMPERATURE

Służy do ustawiania temperatury w pomieszczeniu. Służy do ustawiania trybu timera oraz zegara czasu rzeczywistego.

6. PRZYCISK 6TH SENSE

Ustawia lub wyłącza funkcję 6th sense.

7. PRZYCISK SWING

Służy do włączania lub wyłączania regulacji odchylenia żaluzji poziomych oraz ustawienia żądanego kierunku przepływu powietrza (góra/dół).

8. PRZYCISK SLEEP

Ustawia lub wyłącza funkcję trybu Sleep w sekwencji. 9. PRZYCISK AROUND U

Służy do ustawiania lub anulowania funkcji Around U.

10. PRZYCISK TIMER ON/CLOCK

Służy do ustawienia bieżącej godziny.

Służy do ustawienia lub anulowania timera.

11 PRZYCISK TIMER OFF

Służy do ustawienia lub anulowania wyłączenia timera.

12. PRZYCISK JET

Służy do włączania lub wyłączania szybkiego schładzania lub nagrzewania.

13. PRZYCISK DIM

Służy do włączania lub wyłączania podświetlenia wyświetlacza na jednostce wewnętrznej.

14. PRZYCISK POWER SAVE

Służy do uruchomienia lub wyłączenia oszczędzania energii.

15. PRZYCISK SUPER SILENT

Służy do włączania lub wyłączania trybu super cichej pracy.

Symbole na wyświetlaczu pilota

Wskaźnik chłodzenia Wskaźnik trybu Sleep 1

Automatyczna prędkość wentylatora

Wskaźnik Dry Wskaźnik trybu sleep 2 Wysoka prędkość wentylatora Wskaźnik Tylko wentylator Wskaźnik trybu Sleep 3 Średnia prędkość wentylatora Wskaźnik ogrzewania Wskaźnik trybu Sleep 4 Niska prędkość wentylatora Wskaźnik 6TH SENSE Wskaźnik Around U Wskaźnik Super silne

Wskaźnik Jet

Wysyłanie sygnału

Wyświetlacz timera

88:88

Wyświetlacz bieżącego czasu

BB Wyświetlacz ustawionej temperatury

Wskaźnik Power save

ZABEZPIECZENIE

Warunki robocze

W niżej wymienionych przypadkach może dojść do zadziałania urządzenia zabezpieczającego i wyłączenia urządzenia.

Grzanie Temp	eraturagowietrza na zewnatrz przekracza 24°C
	Temperaturagowietrza na zewnatrzwynosi mniej niž -7°C
	Temperatura w pomieszczeniu przekracza 27°C
Chłodzenie T	temperaturagowietrza na zewnatrz przekracza 43°C
	Temperatura w pomieszczeniuwynosi mniej niž 21°C
Osuszanie Te	mperatura w pomieszczeniuwynosi mniej niž 18°C

Jeśli klimatyzator pracuje w trybie CHŁODZENIE lub SUSZENIE, a drzwi lub okno są otwarte przy dłuższym czasie przy wilgotności względnej powyżej 80%, z wylotu powietrza może skapywać rosa. Cechy urządzenia zabezpieczającego: Odczekaj co najmniej 3 minuty przy ponownym uruchomieniu urządzenia po zatrzymaniu pracy lub zmianie trybu podczas pracy. Po podłączeniu do zasilania oraz natychmiastowym włączeniu urządzenia może dojść do opóźnienia w rozpoczęciu pracy rzędu 20 sekund. Jeśli urządzenie całkowicie przestało pracować, naciśnij przycisk ON/OFF (WŁ./WYŁ.), aby je ponownie uruchomić. Należy ponownie ustawić timer, jeśli został skasowany. Cechy trybu CHŁODZENIE: Zabezpieczenie przy zamarzaniu. Kiedy temperatura wewnętrznego wymiennika ciepła spadnie do 0° lub poniżej, sprężarka przestanie pracować, aby chronić urządzenie.

Cechy trybu OGRZEWANIE: Nagrzewanie wstępne

Aby nie dopuścić do wydmuchiwania zimnego powietrza, należy odczekać ok. 2-5 minut, aby jednostka wewnętrzna wstępnie się nagrzała po rozpoczęciu działania w trybie OGRZEWANIE. Wentylator wewnętrzny nie będzie pracował podczas fazy nagrzewania wstępnego. Rozmrażanie: W trybie OGRZEWANIE urządzenie będzie się automatycznie rozmrażać (odszraniać), aby zwiększyć wydajność. Procedura ta trwa zazwyczaj 6 do 10 minut. Podczas rozmrażania wentylator nie pracuje, a wskaźnik pracy urządzenia miga. Po zakończeniu rozmrażania urządzenie automatycznie powraca do trybu OGRZEWANIE.

Konserwacja

Czyszczenie panelu czołowego jednostki

1. Odłączyć od zasilania elektrycznego

Wyłączyć urządzenie, a następnie odłączyć je od zasilania elektrycznego.

2. Zdjąć panel czołowy

Otworzyć panel czołowy zgodnie ze strzałką tak jak na rysunku (Rys. A).

Mocno pociągnąć panel czołowy za oba boki i go wyjąć (Rys. B).

3. Oczyścić panel czołowy

Wytrzeć miękką i suchą ściereczką. Umyć z użyciem ciepłej wody (poniżej 40°C ), jeśli urządzenie jest bardzo zabrudzone. Po umyciu odczekać, aż wyschnie.

4. Założyć z powrotem i zamknąć panel czołowy

Założyć z powrotem panel czołowy i docisnąć panel czołowy do dołu, aby go zamknąć.

Uwaga:

• Nie używać takich substancji jak benzyna lub proszek do szorowania do czyszczenia urządzenia.
• Nie spryskiwać wodą jednostki wewnętrznej. Niebezpieczeństwo! Porażenie elektryczne!!

Czyszczenie filtra powietrza

Filtr powietrza należy czyścić po ok. 200 godzinach pracy. Filtr powietrza należy czyścić co dwa tygodnie, jeśli klimatyzator pracuje w wyjątkowo zapylonym środowisku.

1. Odłączyć od zasilania elektrycznego

Wyłączyć urządzenie, a następnie odłączyć je od zasilania elektrycznego.

1. Wyjąć filtr powietrza (Rys. C).
2. Otworzyć panel czołowy. 2. Lekko naciąć uchwyt filtra. 3. Wysunąć filtr.

3. Oczyścić filtr powietrza (Rys. D)

Jeśli filtr jest bardzo zabrudzony, oczyścić go roztworem ciepłej wody z neutralnym detergentem.

Po umyciu odczekać, aż wyschnie.

1. Założyć filtr z powrotem, nacisnąć przycisk zerowania filtra (Rys. E) znajdujący się z prawej strony za pomocą walcowatej szpilki, a następnie zamknąć panel czołowy.

Uwaga:

• Aby uniknąć obrażeń cielesnych i urazów, nie dotykać palcami ożebrowania jednostki wewnętrznej po zdjęciu filtra.
• Nie próbować samodzielnie czyścić wnętrza klimatyzatora.
• Nie prać filtra w pralce.

PRACA W TRYBIE AWARYJNYM

W sytuacji awaryjnej lub w razie zagubienia pilota urządzeniem można sterować za pomocą przełącznika on/off (wł./wył.)

znajdującego się na jednostce wewnętrznej.

• Włączenie urządzenia: kiedy urządzenie jest wyłączone, po naciśnięciu przycisku włączy się i będzie działać w trybie 6th SENSE.
• Wyłączenie urządzenia: kiedy urządzenie jest włączone, po naciśnięciu przycisku urządzenie przestanie pracować.

Uwaga: Nie naciskać długo przycisku, ponieważ może to spowodować jego uszkodzenie.

Funkcja Auto-Restart (Automatyczne ponowne uruchomienie)

Aby ustawić automatyczne ponowne uruchomienie urządzenia, należy podłączyć je do zasilania, nacisnąć przycisk ON/OFF (WŁ./WYŁ.) znajdujący się na jednostce wewnętrznej i przytrzymać przez 5 sekund. O ustawieniu automatycznego ponownego uruchomienia urządzenia poinformuje sygnał dźwiękowy.

Jeśli ustawione zostało automatyczne ponowne uruchomienie urządzenia, nacisnąć przycisk ON/OFF (WŁ./WYŁ.) na jednostce wewnętrznej i przytrzymać przez ponad 5 sekund, aby anulować funkcję automatycznego ponownego uruchomienia. O anulowaniu funkcji poinformuje sygnał dźwiękowy, a klimatyzator przełączy się w tryb uśpienia.

Utylizacja baterii

Aby chronić zasoby naturalne i promować recykling materiałów, należy oddzielać baterie od innych rodzajów odpadów i przekazywać je do lokalnego punktu selektywnej zbiórki odpadów.

Instrukcja instalacji

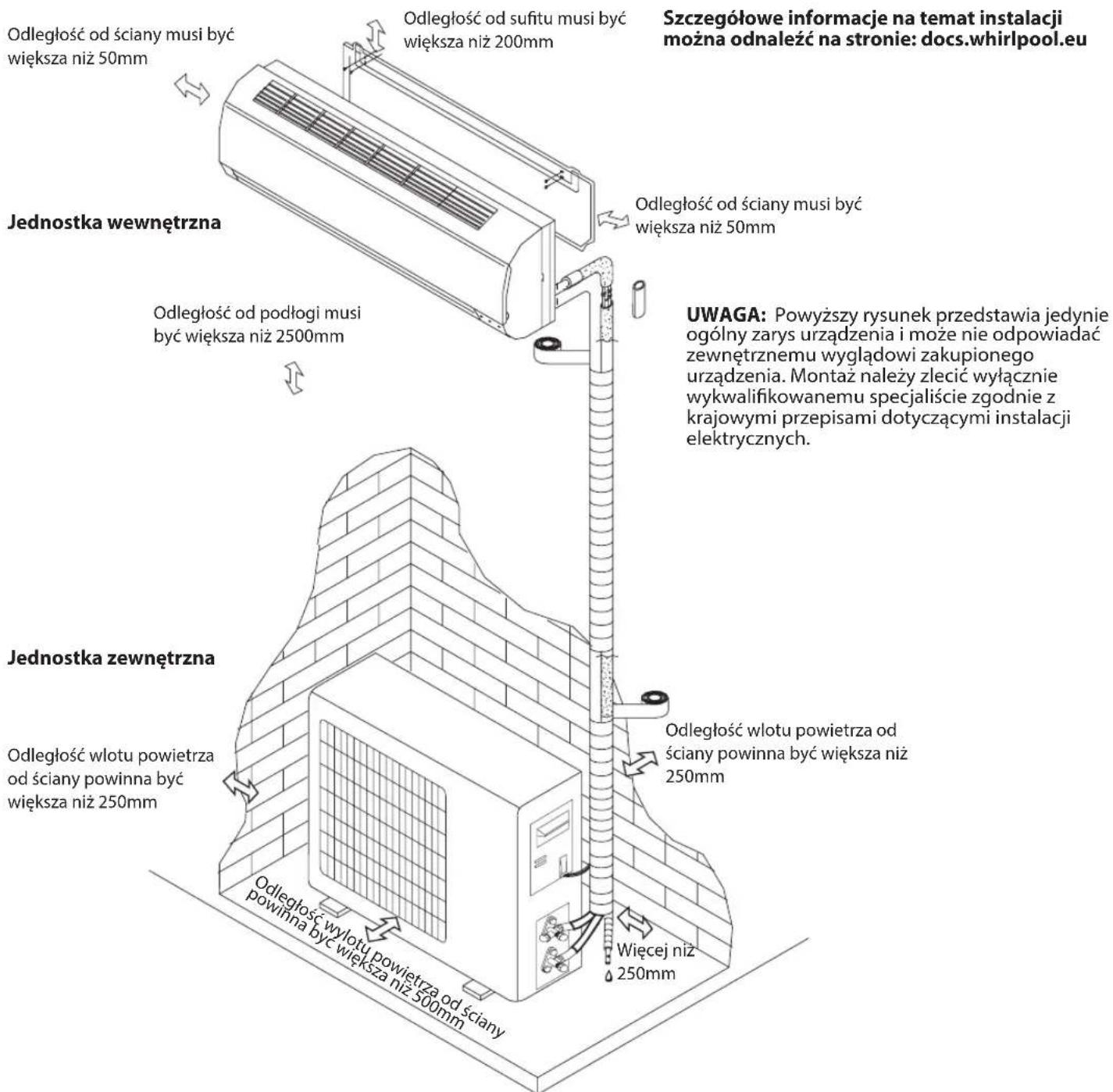

Schemat instalacji

Podczas montażu przewodu połączeniowego, należy sprawdzić, czy kolory przewodów oraz numeracja zacisków w jednostce zewnętrznej są takie same jak w przypadku jednostki wewnętrznej.

Specyfikacja przewodów

Moc (Btu/h) Przewód zasilajncy Przewód lączy
	Typ Zwykły	przekrój Typ Zwykły	przekrój
7K, 9K, 12K H07RN-F 1,0mm	2X3 H07RN-N-F 1,0mm		2X5
18K H07RN-F 1,5mm	2X3 H07RN-N-F 1,5mm		2X5
24 K H07RN-F 2,5mm	2X3 H07RN-N-F 2,5mm		2X5

Rozwiązywanie problemów

Często przyczyny problemów z działaniem są błahe i można je bez trudu odnaleźć i usunąć. Prosimy o zapoznanie się z poniższą tabelą przed skontaktowaniem się z serwisem technicznym. W ten sposób możecie Państwo oszczędzić czas i uniknąć niepotrzebnych wydatków.

Problem Analiza przyczyn
Nie działa	Czy zadziałało urzadzenia zabeepieczajace lub spalięd są bezpiecznik?Odczekać 3 minuty i uruchomici ponownie; urzadzenia zabeepieczajace są zapobiegać uruchomieniu Jednostki.Czy baterie w pilocieNie są roźadowane?Czy wtyczka przyȩcoma jest prawidłowo wędzona do gniażda?
Brak nadmuchu zimnégo lub ciegliego powietrza	Czy filtr powietrza nie jest zabrudzony?Czy otwory wlotu i wylotu powietrza w klimatyzatorze są niedrozne?Czy temperatura zostafa ustawiona prawidłowo?Czy drzwi lub okna są otwarté?
Brakność sterowania	Czy nie maźadnych silnych zlokćen (np. w zwiąkuz nadmiernymi wydadowsaniama ladunków elektrostatycznych, nieprawidłowym napięciem zasilania)? Naleź pamiątać, ze w takiej sytuacji praca urzadzenia;będzie nopejawdłowna. Naleź wyȩć wtyczkte przyewodu zasilajćego z gniaźdka i wȩżyć są ponownie po 2-3 sekundach.
Urzadzenia nie uruchamia są od razu	Po zmianie trybu pracy sągne opóznienie.
Specyficzny zapach	Zródlemkiego zapachu sągne coś innego, np. meble, dym papierosa itp. Zapachości zwać wymiągnipty przyez Jednostkę i wydmuchany na zewatraź wraz zgowiatrzem.
Odgłos przyȩwajAcej wody	To zwykle zjawisko wywołyande przyȩphywemŚrodka chłodniczego w klimatyzatorze.Dźwić Rozmrażania w trybie ogrzewania.
Odgłos(PC)	Dźwić sączne sąspowodowy przyższerzenia są lub kurczenia panelu czołowego w zwiąkuze zzmianami temperatury.
Z otworu wylotowej wydobywasa są mgla	Czy mgla pewawila są w pomieszczeni u niskiej temperaturze? To zwykle zjawisko wywołyane wylotem zimnégo powietrza z Jednostki wewétrznej podczas daneania trybu CHŁODZENIA lub SUSZENIA.
Miga wskañnik pracy urzadzenia, lecz wentylator wewétrzny przystaje pracówn.	Jednostka przyechodzi ztrybu ogrzewania do rozmrażania.. Wskaźnik zgaźnie i powróci do trybu ogrzewania.

Uwaga: Jeśli problemy nie znikną, wyłączyć urządzenia, wyjąć wtyczkę przewodu zasilającego z gniazdka, a następnie skontaktować się z najbliższym autoryzowanym serwisem technicznym Whirlpool. Nie próbować samodzielnie przenosić, naprawiać, demontować ani w żaden sposób modyfikować urządzenia.

SERWIS TECHNICZNY

Przed kontaktem z biurem obsługi klienta:

1. Należy spróbować rozwiązać problem samodzielnie przy pomocy opisów zamieszczonych w tabeli "Instrukcja wyszukiwania i usuwania usterek".
2. Wyłączyć urządzenie i włączyć je ponownie, a następnie sprawdzić, czy usterka ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli usterka nie ustąpiła, należy skontaktować się z biurem obsługi klienta. Podać:

• krótki opis usterki;
• dokładny model klimatyzatora;
• numer serwisowy (to numer widniejący pod słowem Serwis na etykiecie serwisowej znajdującej się z boku lub na dole jednostki wewnętrznej).
• Numer serwisowy można również znaleźć w książeczce gwarancyjnej; dokładny adres;
• numer telefonu.

W razie konieczności wykonania naprawy należy skontaktować się z Serwisem technicznym (ma się wtedy gwarancję, że użyte zostaną oryginalne części zamienne, a sama naprawa będzie wykonana prawidłowo).

Konieczne będzie przedstawienie oryginalnego dowodu zakupu.

Niezastosowanie się do powyższych instrukcji może obniżyć bezpieczeństwo użytkowania oraz jakość urządzenia.

Uwaga: Pełną instrukcję obsługi urządzenia można pobrać ze strony, za pomocą linka: docs.whirlpool.eu przy użyciu kodu QR.

WAŻNE JEST, ABY SIĘ Z NIMI ZAPOZNAĆ I PRZESTRZEGAĆ ICH

Wyświetlacz "FC" jako ostrzeżenie o konieczności wyczyszczenia filtra.

Wskaźnik Wi-Fi (2)

Jeżeli na urządzeniu chłodniczym lub związanych z nim częściach mają być wykonywane prace na gorąco, musi być pod ręką gaśnica. W obszarze napełniania należy mieć gaśnicę proszkową lub pianową z CO2.

6-6 Źródła zapłonu

12. Usuwanie i odpowietrzanie

• Przed wejściem do obiegu chłodniczego w celu naprawy lub w jakimkolwiek innym celu należy zastosować konwencjonalne procedury. Ważne jest jednak przestrzeganie zwykłej praktyki, ponieważ należy uwzględnić łatwopalność.

Należy przestrzegać następującej procedury:

Gaśnie po zakończeniu funkcji 6th Sense.

Wskaźnik monitorowania filtra (4)

88 Wyświetlanie ustawionej temperatury

Wskaźnik oszczędzania energii

OCHRONA
