Typ produktu	Nástenný split klimatizácia
Značka	Whirlpool
Model	SPIW309A3WF.1
Chladiaci výkon	9 000 BTU/h
Vykurovací výkon	9 000 BTU/h
Chladivo	R32 (GWP 675)
Maximálne množstvo chladiva	2,5 kg
Elektrické napájanie	220-240 V, 50 Hz
Napájací kábel	H07RN-F 1,0 mm² (3G)
Odporúčaný istič	16 A
Rozmery (Vnútorná jednotka)	815 x 285 x 215 mm (približne)
Hmotnosť (Vnútorná jednotka)	10 kg (približne)
Rozmery (Vonkajšia jednotka)	770 x 555 x 300 mm (približne)
Hmotnosť (Vonkajšia jednotka)	30 kg (približne)
Prevádzkové režimy	Chladenie, vykurovanie, odvlhčovanie, ventilácia
Špeciálne funkcie	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Diaľkové ovládanie	Vrátane, batérie AAA (2×1,5 V)
Vzduchový filter	Umývateľný, čistenie každých 200 hodín
Vonkajšia prevádzková teplota (vykurovanie)	-7°C až 24°C
Vonkajšia prevádzková teplota (chladenie)	21°C až 43°C
Odporúčaná plocha miestnosti	Min. 10 m²
Pripojenie	Wi-Fi (2,4 GHz, max. výkon 20 dBm)
Náhradné diely	Filter, diaľkové ovládanie, batérie
Popredajný servis	Kontaktujte autorizovaný servis Whirlpool

Často kladené otázky - SPIW309A3WF.1 WHIRLPOOL

Ako vyčistiť vzduchový filter klimatizácie Whirlpool SPIW309A3WF.1 ?

Odpojte spotrebič, otvorte predný panel a vyberte filter. Umyte ho vlažnou vodou (max. 40°C) s neutrálnym čistiacim prostriedkom. Nechajte úplne vyschnúť pred opätovným vložením. Stlačte tlačidlo resetovania filtra (na pravej strane za panelom) na vypnutie kontrolky pripomenutia.

Čo robiť, ak bliká kontrolka filtra?

Kontrolka bliká po 720 hodinách používania, aby signalizovala potrebu vyčistenia filtra. Vyčistite filter podľa pokynov a potom stlačte tlačidlo resetovania na vnútornej jednotke za predným panelom, aby ste zastavili blikanie.

Ako používať funkciu 6th Sense?

Stlačte tlačidlo 6th SENSE na diaľkovom ovládaní na aktiváciu alebo zrušenie tejto funkcie. Automaticky upravuje teplotu a vlhkosť pre optimálny komfort. Indikátor 6th Sense sa rozsvieti, keď je funkcia aktívna.

Čo robiť, ak klimatizácia nechladí alebo nevykuruje?

Skontrolujte, či nie je vzduchový filter znečistený, či nie sú vstupné/výstupné otvory vzduchu zablokované, či je nastavená správna teplota a či sú zatvorené dvere/okná. Po zmene režimu počkajte 3 minúty. Ak problém pretrváva, kontaktujte popredajný servis.

Ako nastaviť časovač na zapnutie alebo vypnutie spotrebiča?

Použite tlačidlá TIMER ON alebo TIMER OFF na diaľkovom ovládaní. Stlačte pre nastavenie požadovaného času, potom potvrďte. Rozsvieti sa kontrolka časovača. Na zrušenie nastavte časovač na 0:00 alebo znova stlačte tlačidlo.

Aký typ chladiva používa táto klimatizácia a je nebezpečné?

Táto klimatizácia používa chladivo R32 (GWP 675), fluórovaný skleníkový plyn, ktorý je horľavý. V prípade úniku vyvetrajte miestnosť, odstráňte zdroje vznietenia a kontaktujte odborníka. Spotrebič musí byť inštalovaný v miestnosti s minimálnou plochou 10 m².

Ako aktivovať režim super tichý?

Stlačte tlačidlo Super Silent (alebo tlačidlo vlhkosti podľa modelu) na diaľkovom ovládaní na aktiváciu alebo deaktiváciu tohto režimu. Znižuje prevádzkový hluk, ideálny na noc.

Čo robiť pri výpadku prúdu alebo odpojení?

Ak je aktivovaná funkcia automatického reštartu (podržte tlačidlo ON/OFF na vnútornej jednotke 5 sekúnd), spotrebič po návrate prúdu obnoví predchádzajúcu prevádzku. V opačnom prípade ho bude potrebné znova zapnúť manuálne pomocou diaľkového ovládania.

Ako zlikvidovať použité batérie z diaľkového ovládania?

Nevyhadzujte batérie do domáceho odpadu. Odovzdajte ich na zberné miesto (obchody, zberný dvor) na recykláciu v súlade s miestnymi predpismi.

Kde nájsť číslo popredajného servisu a čo poskytnúť?

Číslo servisu je uvedené na štítku na boku alebo spodnej strane vnútornej jednotky, ako aj v záručnom liste. Pri kontaktovaní servisu majte pripravené: presný model, číslo servisu, stručný popis problému, vašu adresu a telefón.

NÁVOD NA OBSLUHU SPIW309A3WF.1 WHIRLPOOL

Svití, ak je zapnutý 6. zmysel.

Počas nastaveného času sa rozsvieti.

vodorovných lamiel a nastavujeme prúdenie vzduchu hore/dole.

10-11. TLAČIDLO HUMIDITY (NASTAVENIE VLHKOSTI)

Zobrazenie nastaveného času časovača

Ukazovateľ Jet (režimu Rýchle) Ukazovateľ Power Save (úsporného režimu)

Prenos signálu

Zobrazenie nastaveného časovača

• Celý návod si stiahnite na stránke docs.whirlpool.eu alebo zavolajte na číslo uvedené v záručnej knižke.
• Pred použitím spotrebiča si starostlivo prečítajte tieto bezpečnostné pokyny. Odložte si ich, aby boli k dispozícii pre budúce použitie. V týchto pokynoch a na samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť v prípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.
• Δ Veľmi malé deti (0 - 3 rokov) nepúšťajte k spotrebiču. Malé deti (3 - 8 rokov) nepúšťajte k spotrebiču bez dozoru. Deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí môžu používať tento spotrebič len v prípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom a chápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

POUŽITIE NA URČENÝ ÚČEL

• UPOZORNENIE: Spotrebič nie je určený na ovládanie prostredníctvom externého prepínacieho zariadenia, ako je časovač, ani samostatným diaľkovým ovládačom.
• Tento spotrebič je určený na použitie v domácnosti alebo na podobné účely ako napr.: v hoteloch a kanceláriách.
• Tento spotrebič nie je určený na profesionálne používanie. Vždy pred vypnutím klimatizácie ju vypnite diaľkovým ovládačom. Nevypínajte ju ističom ani vytiahnutím prívodného kábla zo zásuvky. Odpojte klimatizáciu od zdroja napájania v prípade, že sa nebude dlhšie používať, alebo počas búrky.
• Nikdy do výstupu vzduchu nič nestrkajte – nebezpečenstvo zranenia. Dbajte, aby vetracie otvory neboli zablokované.
• Pod internú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamočiť, a spôsobiť tak škodu na vašom majetku alebo poruchu.

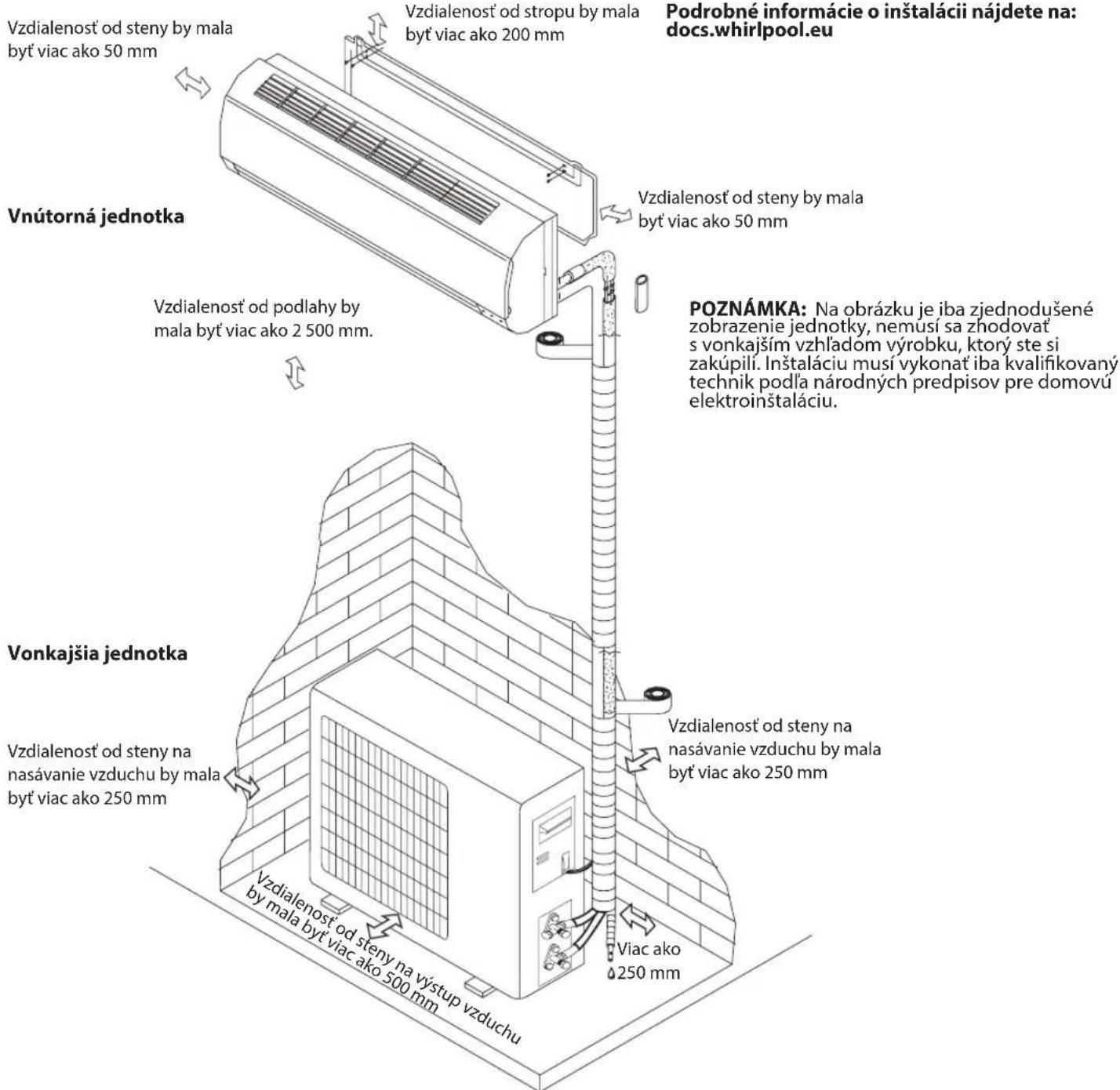

INŠTALÁCIA

• So spotrebičom musia manipulovať a inštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní a inštalovaní používajte ochranné rukavice – riziko porezania.
• Inštaláciu, vrátane elektrického zapojenia a taktiež opravy, musí vykonávať kvalifikovaný technik podľa národných predpisov pre domovú elektroinštaláciu. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené v návode na používanie. Nepúšťajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. V prípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii treba odpad z balenia (plasty, kusy polystyrénu a pod.) uložiť mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojiť od akéhokoľvek diaľkového elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie.
• Pri sťahovaní alebo premiestňovaní klimatizácie sa poraďte so skúsenými servisnými technikmi, ako jednotku odpojiť a znova nainštalovať.
• Spotrebič nesmie byť nainštalovaný v práčovni.

VAROVANIA PRE POUŽÍVANIE ELEKTRICKÉHO ZARIADENIA

• Napájanie musí mať menovité napätie so špeciálnou sústavou obvodov pre spotrebič. Priemer napájacieho kábla musí zodpovedať požiadavkám.
• Do pevnej elektroinštalácie musí byť nainštalovaný viacpólový spínač v súlade s predpismi pre elektroinštalácie a spotrebič musí byť uzemnený v súlade s národnými normami pre bezpečnosť elektrických zariadení.
• Do pevnej elektroinstalácie by mal byť pripojený všepólový spínač so vzdialenosťou medzi všetkými pólmi najmenej 3 mm.
• Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používateľom. Nepoužívajte spotrebič, keď ste mokrí alebo naboso. Spotrebič neuvádzajte do činnosti, ak je poškodený napájací kábel alebo zástrčka, ak nepracuje správne, ak je poškodený alebo ak spadol.
• Ak je poškodený napájací elektrický kábel, musí ho vymeniť výrobca, jeho autorizovaný servis alebo podobne kvalifikované osoby za totožný, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.
• Do pevnej elektroinštalácie podľa národných zákonov musí byť začlenený prúdový chránič (RCD) s reziduálnym pracovným prúdom, ktorý nepresahuje 30 mA.
• Teplota chladiaceho okruhu bude vysoká, preto, prosím, dbajte, aby prepojovací kábel nebol v blízkosti medenej rúrky.
• Zaistite bezpečné uzemnenie a aby napojenie uzemňovacieho vodiča na špeciálny uzemňovací systém budovy nainštalovali odborníci. Spotrebič musí byť vybavený ochranným spínačom úniku elektrického prúdu a pomocným ističom s dostatočnou kapacitou. Istič musí mať aj funkciu magnetického spínača a termospínača, aby bola zabezpečená ochrana pre prípad skratu a preťaženia.

Konfigurácia 9K & 12K 18K 24K
Požadovaná kapacita ističa 16 A 20 A 25 A

• Pri pripájaní sieťového kábla a káblového spojenia medzi vnútornou a vonkajšou jednotkou postupujte podľa schémy zapojenia na spotrebiči.

ČISTENIE A ÚDRŽBA

• POZOR! Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.
• Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív.
• Servisné práce smú byť vykonávané iba s vybavením, ktoré odporučil výrobca.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

Obalový materiál je 100% recyklovateľný a označený symbolom recyklácie. Rôzne časti obalu likvidujte zodpovedne, v plnom súlade s platnými miestnymi predpismi o likvidácii odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovateľných a znovu použiteľných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzaní, obnove a recyklácii domácich spotrebičov dostanete na miestnom úrade, v zberných surovinách alebo v obchode, kde ste spotrebič kúpili. - Tento spotrebič je označený v súlade s Európskou smernicou o likvidácii elektrických a elektronických zariadení 2012/19/ES (OEEZ). Zabezpečením, že tento výrobok bude

zlikvidovaný správnym spôsobom, pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a ľudské zdravie.

Symbol (X) na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale je potrebné odovzdať ho v zbernom dvore pre elektrické a elektronické zariadenia.

VYHLÁSENIA O ZHODE

• Úplné znenie vyhlásenia o zhode sa nachádza na nasledujúcej webovej stránke: docs.whirlpool.eu.
• Rádiové zariadenie pracuje v kmitočovom pásme 2,4 GHz ISM, pričom maximálna hodnota prenášanej rádiofrekvenčnej energie nepresahuje 20 dBm (ekvivalentné izotropne vyžarovaný výkon, EIRP).
• Súčasťou tohto výrobku je softvér s otvoreným zdrojovým kódom vyvinutý tretími stranami. Vyhlásenie o používaní licencií k tomuto otvorenému softvéru je k dispozícii na tejto webovej stránke: docs.whirlpool.eu.
• Tento spotrebič obsahuje plyny obsahujúce fluór, ktoré podporujú skleníkový efekt a na ktoré sa vzťahuje protokol podpísaný v Kyote; chladiaci plyn je hermeticky uzavretý v systéme (R32, GWP 675). Maximálne množstvo chladiacej náplne je 2,5 kg. Detailné informácie nájdete na štítku s údajmi.

BEZPEČNOSTNÉ POKYNY PRE SERVIS SPOTREBIČA SO ŠPECIÁLNYM CHLADIVOM

• Kompletný návod s podrobnými pokynmi pre inštaláciu, servis, údržbu a opravu si môžete stiahnuť na stránke docs.whirlpool.eu.
• Na urýchlenie procesu odmrazovania alebo na čistenie nepoužívajte žiadne prostriedky okrem tých, ktoré odporúča výrobca.
• Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku; bez nepretržite pracujúcich zdrojov vznietenia (ako sú otvorené plamene, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).
• Neprepichujte ani nespalujte. Nezabudnite, že chladivo môže byť bez zápachu.
• Osoba, ktorá pracuje na chladiacom okruhu alebo otvára chladiaci okruh, by mala mať aktuálne platné osvedčenie vydané akreditovaným kontrolným orgánom, ktoré potvrdzuje jej kvalifikáciu na bezpečnú manipuláciu s chladivami v súlade s uznanými špecifikáciami odvetvia. Servisné práce smú byť vykonávané iba podľa odporúčaní výrobcu zariadenia. Údržba a opravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív. Spotrebič musí byť inštalovaný, prevádzkovaný a skladovaný v miestnosti s plochou väčšou ako 10 m2. Inštalácia potrubia sa vykoná v miestnosti s plochou väčšou ako 10 m2. Potrubie musí spĺňať národné predpisy týkajúce sa plynu. Maximálne množstvo chladiacej náplne je 2,5 kg. Mechanické konektory používané vnútri musia spĺňať normu ISO 14903. Keď sa mechanické konektory používajú vnútri opakovane, musia byť obnovené tesniace časti. Keď sa obrubové spoje používajú vnútri opakovane, obrubová časť musí byť urobená nanovo. Inštalácia potrubia sa musí udržiavať minimálna. Mechanické spoje musia byť prístupné na účely údržby.
• Preprava zariadenia, ktoré obsahuje horľavé chladivá, musí prebiehať v súlade s predpismi pre prepravu.
• Označovanie zariadenia značkami musí spĺňať požiadavky miestnych predpisov.
• Likvidácia zariadenia, v ktorom sa používajú horľavé chladivá, musí byť v súlade s národnými predpismi.
• Zariadenia/spotrebiče by sa mali skladovať podľa pokynov výrobcu.
• Skladovanie zabaleného (nepredaného) zariadenia v ochrannom skladovacom obale by malo byť zostrojené tak, že mechanické poškodenie zariadenia v obale nespôsobí únik chladiacej náplne. Maximálny počet kusov zariadenia, ktoré možno skladovať spolu, sa určuje podľa miestnych predpisov.
• Informácie o servise. 6-1 Kontroly priestoru

Pred začiatkom práce na systéme, ktorý obsahuje horľavé chladivo, je potrebné vykonať bezpečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pri opravách chladiaceho systému je pred vykonávaním prác na systéme potrebné urobiť nasledujúce preventívne opatrenia.

6-2 Pracovný postup

Práce sa budú vykonávať podľa kontrolovaného postupu, aby sa minimalizovalo riziko prítomnosti horľavého plynu alebo výparov pri vykonávaní prác.

6-3 Celkový pracovný priestor

Všetci pracovníci údržby a ostatní, ktorí pracujú v okolí, musia byť informovaní o charaktere vykonávaných prác. Vyhýbajte sa práci v obmedzených priestoroch. Okolie pracovného priestoru musí byť oddelené. Dbajte, aby podmienky v priestore boli bezpečné a horľavý materiál bol pod kontrolou.

6-4 Kontrola prítomnosti chladiva

Oblasť sa musí kontrolovať vhodným detektorom chladiva pred prácou i počas nej, aby si technici boli vedomí potenciálne výbušnej atmosféry. Dbajte, aby zariadenie na detekciu únikov bolo vhodné pre použitie s horľavými chladivami, t. j., aby neiskrilo a bolo správne utesnené alebo aby bolo iskrovo bezpečné.

6-5 Prítomnosť hasiaceho zariadenia

Žiadna osoba vykonávajúca práce v súvislosti s chladiacim systémom, pri ktorých dochádza k otvoreniu potrubia, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať zdroje vznietenia takým spôsobom, ktorý by viedol k riziku vzniku požiaru alebo výbuchu. Všetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byť v dostatočnej vzdialenosti od miesta inštalácie, opráv, odstraňovania a likvidácie, počas ktorých by horľavé chladivo mohlo uniknúť do okolitého priestoru. Pred vykonávaním prác treba okolie zariadenia skontrolovať, aby sa vylúčili riziká vzniku požiaru a vznietenia. Je potrebné umiestniť tam upozornenia „Fajčiť zakázané!".

6-7 Vetraná oblasť

Pred vniknutím do systému alebo vykonávaním prác za horúca dbajte, aby bola oblasť otvorená alebo primerane vetraná. Vetranie musí pokračovať aj počas vykonávania prác. Vetranie by malo bezpečne rozptýliť uvoľnené chladivo, najlepšie von do vzduchu.

6-8 Kontroly chladiaceho zariadenia

Vymieňané elektrické komponenty musia byť vhodné na daný účel a podľa správnych

špecifikácií. Za každých okolností treba dodržiavať pokyny výrobcu pre údržbu a servis. V prípade pochybností sa obráťte o pomoc na technické oddelenie výrobcu. Pre inštalácie s horľavým chladivom sú potrebné nasledujúce kontroly:

• Veľkosť náplne je podľa veľkosti miestnosti, v ktorej sú nainštalované časti obsahujúce chladivo. - Vetracia mechanika a výstupné otvory pracujú správne a nie sú zablokované.
• Ak sa používa nepriamy chladiaci okruh, treba skontrolovať, či v druhotnom okruhu nie je chladivo;
• označenie zariadenia musí byť stále viditeľné a čitateľné; nečitateľné označenia a nápisy musia byť opravené;
• chladiace potrubie alebo komponenty sú nainštalované v polohe, kde nie je pravdepodobné, že by boli vystavené látkam, ktoré by mohli spôsobiť koróziu komponentov obsahujúcich chladivo, pokiaľ tieto komponenty nie sú vyrobené z materiálov odolných voči korózii alebo vhodne chránené pred koróziou.

V rámci opravy a údržby elektrických komponentov sa musia vykonať úvodné bezpečnostné kontroly a dodržiavať postupy kontroly komponentov. Ak sa zistí chyba, ktorá by mohla ohroziť bezpečnosť, potom do obvodu nesmie byť pripojený prívod elektriny, kým sa chyba uspokojivo neodstráni. Ak chybu nemožno odstrániť okamžite, ale je potrebné v prevádzke pokračovať, treba použiť vhodné dočasné riešenie. Musí sa to nahlásiť majiteľovi zariadenia, aby boli informované všetky strany. Úvodné bezpečnostné kontroly budú zahŕňať:

• či sú kondenzátory vybité: treba to urobiť bezpečným spôsobom, aby sa zabránilo iskreniu;
• že elektrické komponenty nie sú pod prúdom a vodiče pri plnení, regenerácii alebo čistení systému nie sú odhalené;
• že je trvalé uzemnenie.

7. Opravy utesnených komponentov

Počas opravy utesnených komponentov musia byť všetky prívody elektriny do zariadenia, na ktorom sa pracuje, odpojené pred odstránením uzavretého elektrického prívodu do zariadenia počas servisných prác, potom je potrebné umiestniť trvale fungujúcu formu detekcie úniku na najkritickejšie miesto, aby upozornila na potenciálne nebezpečnú situáciu. Zvláštnu pozornosť treba venovať nasledujúcim bodom, aby pri práci na týchto elektrických komponentoch puzdro nebolo zmenené tak, že to ovplyvní úroveň ochrany. To zahŕňa poškodenie káblov, nadmerný počet pripojení, svorky, ktoré nie sú podľa pôvodnej špecifikácie, poškodenie tesnení, nesprávne nasadenie priechodiek a pod. Dbajte, aby bolo zariadenie pripevnené bezpečne. Dbajte, aby tesnenia alebo tesniaci materiál neboli opotrebované, takže už neslúžia svojmu účelu a nezabraňujú úniku horľavej atmosféry. Náhradné diely musia byť v súlade so špecifikáciami výrobcu.

POZNÁMKA:

Použitie silikónového tmelu môže znižovať účinnosť niektorých typov zariadení na detekciu únikov. Iskrovo bezpečné komponenty nemusia byť izolované predtým, než sa na nich pracuje.

Nevystavujte okruh indukčnej alebo kapacitnej záťaži, kým sa nepresvedčíte, že neprekročí napätie a prúd povolené pre používané zariadenie. Iskrovo bezpečné

komponenty sú jediné typy, s ktorými možno pracovať v prítomnosti horľavej atmosféry, keď sú pod prúdom. Skúšobný prístroj musí mať správne hodnoty. Komponenty nahrádzajte iba súčiastkami podľa špecifikácií výrobcu. Iné súčiastky by mohli spôsobiť vznietenie chladiacej atmosféry z úniku.

9. Kabeláž

Skontrolujte, či káble nie sú opotrebované, skorodované, vystavené nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Kontroly musia brať do úvahy aj účinky starnutia alebo nepretržitých vibrácií zo zdrojov, ako sú kompresory alebo ventilátory.

10. Detekcia horľavých chladív

Pri hľadaní alebo detekcii únikov sa za žiadnych okolností nesmú používať potenciálne zdroje vznietenia. Halidový detektor (alebo iný detektor s otvoreným plameňom) sa nesmie používať.

11. Metódy detekcie úniku

Pre systémy obsahujúce horľavé chladivá sa považujú za prijateľné nasledujúce metódy detekcie úniku:

• Na detekciu horľavých chladív sa musia používať elektronické detektory úniku, ale citlivosť nemusí byť adekvátna, alebo môže byť potrebné ich rekalibrovať (detekčné zariadenie sa musí kalibrovať v oblasti bez chladiva).
• Dbajte, aby detektor nebol potenciálnym zdrojom vznietenia a bol vhodný na použité chladivo.
• Zariadenie na detekciu úniku musí byť nastavené na percento maximálnej povolenej koncentrácie (LFL) chladiva a musí byť kalibrované na použité chladivo a potvrdené príslušné percentuálne množstvo plynu (maximálne 25%).
• Kvapaliny na detekciu úniku sú vhodné na použitie s väčšinou chladív, ale treba sa vyhnúť použitiu saponátov obsahujúcich chlór, pretože chlór môže reagovať s chladivom a skorodovať medené potrubie. -V prípade podozrenia z úniku je potrebné odstrániť/zahasiť všetky otvorené plamene.
• Ak sa zistí únik chladiva, pri ktorom je potrebné spájkovanie, všetko chladivo sa musí zo systému regenerovať alebo izolovať (pomocou uzatváracích ventilov) v časti systému, ktorá je vzdialená od úniku.
• V tom prípade sa pred spájkovaním aj počas neho systém prečistí dusíkom bez kyslíka (OFN).

• Odstráňte chladivo.
• Vyčistite okruh inertným plynom.
• Odvzdušnite.
• Znovu vyčistite inertným plynom.
• Otvorte okruh prerezaním alebo spájkovaním.

Naplnené chladivo sa regeneruje v správnych regeneračných valcoch. Systém sa prepláchne

niekoľkokrát. Na túto úlohu sa nesmie používať stlačený vzduch ani kyslík. Preplachovanie sa dosiahne prerušením napĺňania, až sa dosiahne pracovný tlak, potom vypustením do atmosféry a napokon vákuovaním. Tento postup sa musí opakovať, až v systéme nezostane žiadne chladivo. Po použití poslednej náplne musí byť systém vypustený na atmosférický tlak, aby sa na ňom mohlo pracovať. Ak sa má na potrubí vykonávať spájkovanie, táto operácia je absolútne nevyhnutná. Dbajte, aby výstupný otvor vákuového čerpadla nebol v blízkosti zdrojov vznietenia a v systéme s OFN bolo vákuum a aby bolo k dispozícii nepretržité vetranie.

13. Postupy plnenia

Okrem konvenčných postupov plnenia treba dodržiavať nasledovné požiadavky:

• Dbajte, aby pri použití plniaceho zariadenia nedošlo ku kontaminácii odlišnými chladivami.
• Hadice a prípojky musia byť čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré je v nich.
• Valce musia stáť rovno.
• Dbajte, aby bol chladiaci systém pred naplnením najprv uzemnený.
• Po skončení naplnenia systém označte (ak ešte nie je označený).
• Treba si mimoriadne dávať pozor, aby nedošlo k preplneniu systému. Pred opätovným naplnením systému ho treba podrobiť tlakovej skúške s OFN.

Skúška tesnosti systému sa vykoná po skončení naplnenia, ale pred spustením.

Doplňujúca skúška tesnosti sa vykoná pred opustením pracoviska.

14. Vyradenie z prevádzky

Pred vykonaním tohto postupu musí byť technik dôkladne oboznámený so zariadením a všetkými jeho detailami. Odporúča sa, aby všetky chladivá boli regenerované bezpečne. Pred vykonaním tejto úlohy treba odobrať vzorku oleja a chladiva pre prípad, že by bola potrebná analýza pred opätovným použitím regenerovaného chladiva. Je dôležité, aby bolo pred spustením úlohy k dispozícii elektrické napájanie.

• ste mali k dispozícii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu s chladivovými valcami;
• ste mali k dispozícii všetky osobné ochranné prostriedky a používali ich správne;
• na proces regenerácie dohliadala kompetentná osoba;
• regeneračné vybavenie a valce zodpovedali príslušným normám.

e. Ak vákuum nie je možné, urobte zberné potrubie, aby bolo možné odstrániť chladivo z rôznych častí systému. f. Dbajte, aby boli valce na váhe pred regeneráciou. g. Spustite regeneračný stroj a obsluhujte ho podľa pokynov výrobcu. h. Valce nepreplňajte. (Tekutá náplň je viac ako 80% objemu). i. Neprekračujte maximálny pracovný tlak valca, ani len dočasne. j. Keď sú valce naplnené správne a proces je ukončený, dbajte, aby valce a zariadenie boli bezodkladne z miesta odstránené a všetky uzatváracie ventily na zariadení zavreté.

k. Regenerované chladivo sa nesmie napĺňať do iného chladiaceho systému, pokiaľ nie je vyčistené a skontrolované.

15. Označovanie

Zariadenie musí byť označené s uvedením, že bolo vyradené z prevádzky a chladivo z neho bolo vypustené. Na označení musí byť uvedený dátum a podpis. Dbajte, aby nálepka na zariadení uvádzala, že zariadenie obsahuje horľavé chladivo.

16. Regenerácia

Pri odstraňovaní chladiva zo systému, či už pri servisných prácach alebo vyradení z prevádzky, sa odporúčajú bezpečné postupy pre odstránenie všetkých chladív. Pri prekladaní chladiva do valcov sa uistite, aby boli použité správne valce na regeneráciu chladiva. Dbajte, aby ste mali k dispozícii správny počet valcov, do ktorých sa vmestí náplň z celého systému. Všetky valce, ktoré sa použijú, sú určené pre regenerované chladivo a označené pre toto chladivo (t. j. špeciálne valce pre regeneráciu chladiva). Valce musia byť vybavené pretlakovým ventilom a súvisiacimi uzatváracími ventilmi v dobrom prevádzkovom stave. Pred regeneráciou sú prázdne regeneračné valce vakuované a podľa možnosti vychladené. Regeneračné zariadenie musí byť v dobrom prevádzkovom stave v súlade s pokynmi k tomuto zariadeniu a vhodné na regeneráciu horľavých chladív. Okrem toho musia byť k dispozícii kalibrované váhy v dobrom prevádzkovom stave. Hadice musia byť vybavené tesniacimi odpájateľnými spojkami a v dobrom stave. Pred použitím regeneračného stroja skontrolujte, či je v uspokojivom prevádzkovom stave, bol správne udržiavaný a súvisiace elektrické komponenty sú utesnené, aby sa predišlo vznieteniu v prípade uvoľnenia chladiva. V prípade pochybností sa poraďte s výrobcom. Regenerované chladivo sa vráti dodávateľovi chladiva v správnom regeneračnom valci a vybavené označením Prevod odpadu. Nemešajte chladivá v regeneračných jednotkách, hlavne nie vo valcoch. Ak sa majú odstrániť kompresory alebo kompresorové oleje, dbajte, aby boli odvzdušnené na prijateľnú úroveň, aby v mazive nezostalo horľavé chladivo. Proces odvzdušnenia sa vykoná pred vrátením kompresora dodávateľom. Na urýchlenie tohto procesu sa použije iba elektrické ohrievanie telesa kompresora. Po vypustení oleja zo systému pracujte bezpečne. Pri sťahovaní alebo premiestňovaní klimatizácie sa poraďte so skúsenými servisnými technikmi, ako jednotku odpojiť a znova nainštalovať. Pod vnútornú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamočiť, a spôsobiť tak škodu na vašom majetku alebo poruchu. Dbajte, aby vetracie otvory neboli zablokované. Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku. Spotrebič musí byť skladovaný v miestnosti, kde sa nepretržite nepracuje s otvoreným plameňom (napríklad pustený plynový spotrebič) a zdrojmi vznietenia (napríklad pustený elektrický ohrievač). Opakovane použiteľné mechanické spojky a obrubové spoje nie sú dovolené.

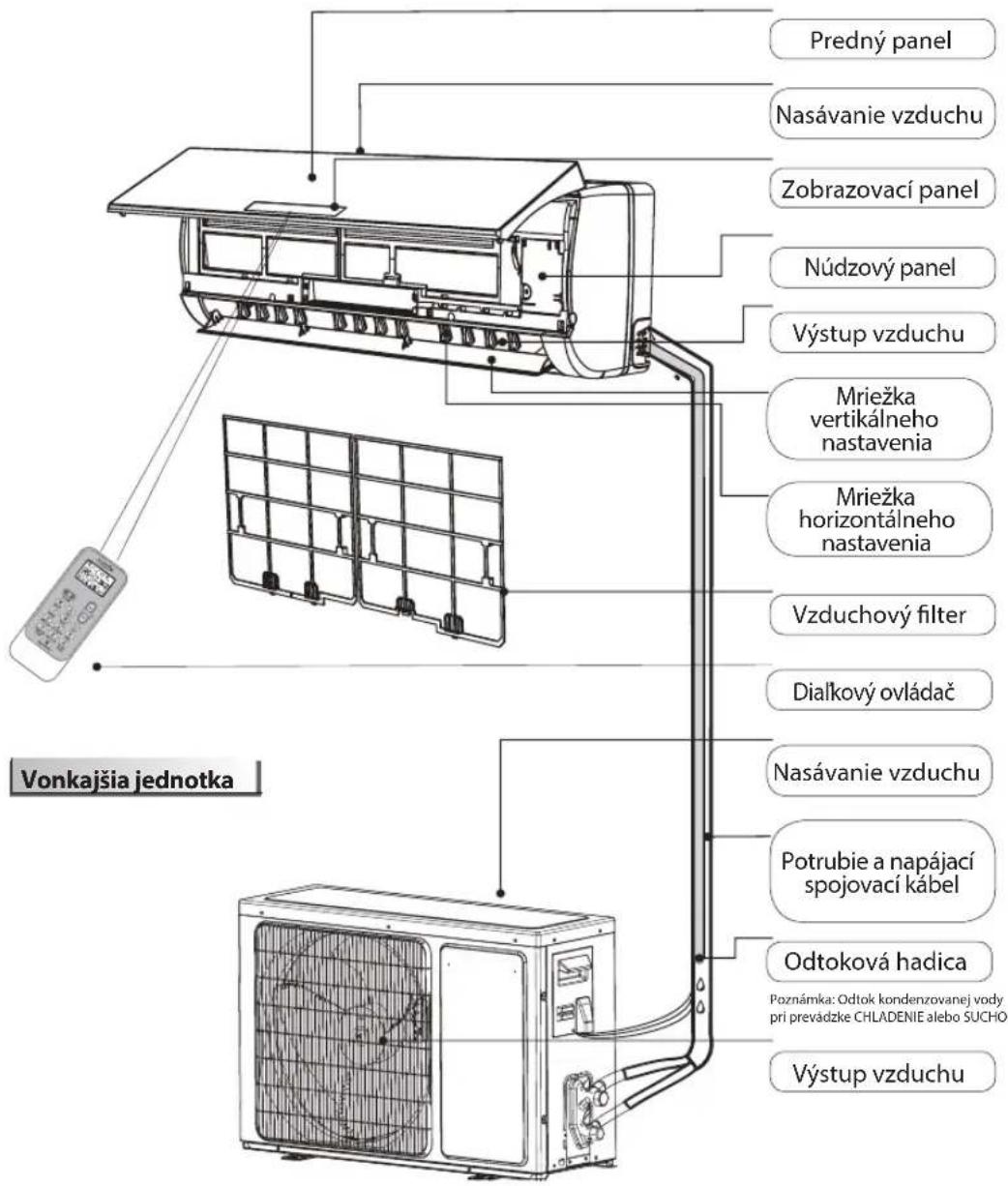

Vnútorná jednotka

VAROVANIE	Tento symbol označuje,Že spotrebič používa horťavé chladivo a v prićade jeho únika vystaveniu externému zdroju vznietenia hroží nebezpečenstvo požiaru.
UPOZORNENIE	Tento symbol označuje,Že je potrebné pozorne si prečitat námod na obsluhu.
UPOZORNENIE	Tento symbol označuje,Že servisné pracovníci musi zaobchákazt so zariadením podlá námodu na instaláciu.
UPOZORNENIE	Tento symbol ukazuje,Že su k dispozícii informácie, ako je námod na obsluhu alebo námod na instaláciu.

Písmená „FC" pripomínajú, že je potrebné vyčistiť filter.

Indikátor Wi-Fi (2)

Bliká rýchlo (3 Hz), keď sa pripája na router alebo stratil pripojenie na router.

Bliká pomaly (1,5 Hz), keď je pripojený na router, ale nie je pripojený na cloud.

Svieti trvalo, keď je plne pripojený na Wi-Fi.

Zhasne, keď je prístup na Wi-Fi deaktivovaný alebo je Wi-Fi vypnuté.

Rozsvieti sa, keď je zapnutá funkcia 6th Sense.

Bliká, keď je potrebné filter vyčistiť.

Indikátor sledovania filtra bliká po 720 hodinách používania ako pripomienka, že filter treba vyčistiť.

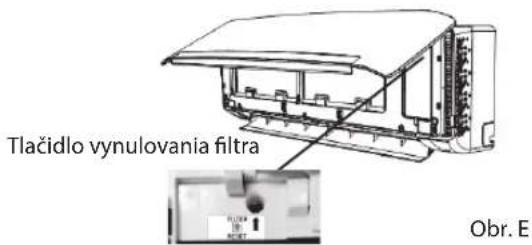

Po vyčistení filtra stlačte tlačidlo vynulovania filtra, ktoré sa nachádza na vnútornej jednotke za predným panelom, aby ste prerušili blikanie indikátora sledovania filtra.

Zakaždým, keď sa v diaľkovom ovládači vymenia batérie, prestavte diaľkový ovládač na režim tepelného čerpadla. Diaľkový ovládač klimatizácie s tepelným čerpadlom možno použiť na moderné klimatizácie, ktoré majú iba režim chladenia.

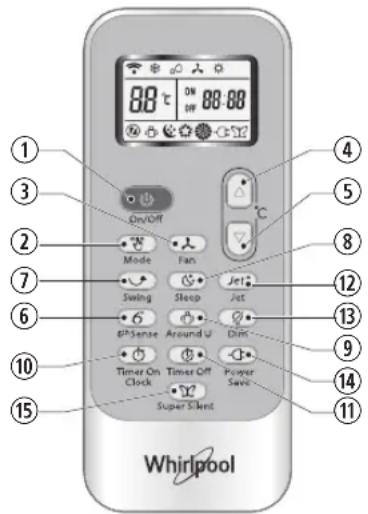

Poznámka: Riaďte sa pokynmi zodpovedajúcimi diaľkovému ovládaču, ktorý dostanete na obsluhu klimatizácie. Opis funkcií tlačidiel (P1-03)

1. TLAČIDLO ON/OFF

Nastavuje alebo zruší funkciu 6th sense.

7. TLAČIDLO SWING

Zastavuje alebo spúšťa preklápanie horizontálnej nastavovacej mriežky a nastavuje želaný smer prúdenia vzduchu smerom hore alebo dolu.

10-11. TLAČIDLO HUMIDITY

Používa sa na nastavenie želanej úrovne vlhkosti, sú dostupné iba v režime 6th SENSE.

16. TLAČIDLO SUPER SILENT

Používa sa na zastavenie alebo spustenie supertichej prevádzky, aby sa dosiahla nízka hlučnosť prostredia.

2. TLAČIDLO MODE

Používa sa na voľbu prevádzkového režimu v poradí chladenie, kúrenie alebo ventilátor.

8. TLAČIDLO SLEEP

Používa sa na voľbu spánkového režimu v poradí spánok 1, spánok 2, spánok 3, spánok 4 a vypnutie spánku.

9. TLAČIDLO FUNKCIE AROUND U

Používa sa na nastavenie alebo zrušenie funkcie Around U (Okolo vás).

12. TLAČIDLO JET

Používa sa na spustenie alebo zastavenie rýchleho chladenia alebo kúrenia.

13. TLAČIDLO DIM

Používa sa na zapnutie alebo vypnutie osvetlenia displeja na vnútornej jednotke.

14. TLAČIDLO WI-FI

Používa sa na zapnutie alebo vypnutie Wi-Fi.

15. TLAČIDLO TIMER

Používa sa na nastavenie času zapnutia alebo vypnutia spotrebiča.

Používa sa na voľbu prevádzkového režimu v poradí chladenie, sucho, iba ventilátor alebo kúrenie.

3. TLAČIDLO FAN

Používa sa postupne na výber rýchlosti ventilátora, od automatickej cez vysokú, strednú až nízku.

Používa sa na voľbu teploty v miestnosti. Používa sa na nastavenie času v režime časovača a hodín zobrazujúcich skutočný čas.

6. TLACIDLO 6 TH SENSE

Nastavuje alebo zruší funkciu 6th sense.

7. TLACIDLO SWING

Zastavuje alebo spúšťa preklápanie horizontálnej nastavovacej mriežky a nastavuje želaný smer prúdenia vzduchu smerom hore alebo dolu.

8. TLACIDLO SLEEP

Používa sa na nastavenie alebo zrušenie funkcie Around U (Okolo vás).

10. TLACIDLO TIMER ON/CLOCK

Používa sa na nastavenie aktuálneho času.

Používa sa na nastavenie alebo zrušenie činnosti časovača.

11. TLACIDLO TIMER OFF

Používa sa na nastavenie alebo zrušenie úkonu vypnutia časovača.

12. TLACIDLO JET

Používa sa na spustenie alebo zastavenie režimu rýchleho chladenia alebo kúrenia.

13. TLACIDLO DIM

Používa sa na zapnutie alebo vypnutie osvetlenia displeja na vnútornej jednotke.

14. TLACIDLO POWER SAVE

Používa sa na spustenie alebo zastavenie funkcie šetrenia energie.

15. TLACIDLO SUPER SILENT

Používa sa na spustenie alebo zastavenie supertichého chodu, aby sa dosiahla nízka hlučnosť prostredia.

Symboly na displeji diaľkového ovládača

Indikátor chladenia Indikátor 1 Automatická rýchlosť ventilátora Indikátor funkcie Jet Indikátor sucha Indikátor spánku 2 Vysoká rýchlosť ventilátora Vysielanie signálu Indikátor samostatného ventilátora Indikátor spánku 3 Stredná rýchlosť ventilátora Indikátor kúrenia Indikátor spánku 4 Nízka rýchlosť ventilátora Zobrazenie aktuálneho času Indikátor funkcie 6thSENSE Indikátor funkcie Around U Indikátor supertichého chodu

Zobrazenie nastavenia časovača

Prevádzkové podmienky

Ochranné zariadenie môže spustiť a zastaviť spotrebič v prípadoch uvedených nižšie.

Kúrenie Vonkajšia	teplota vzduchu je nad 24 °C
	Vonkajšia teplota vzduchu je pod -7 °C
	Teplota v miestnosti je nad 27 °C
Chladenie Vonkajšia	teplota vzduchu je nad 43 °C
	Teplota v miestnosti je pod 21 °C
Odlhčenie	teplota v miestnosti je pod 18 °C

Ak klimatizácia pracuje v režime CHLADENIE alebo SUCHO a dlhší čas sú otvorené dvere alebo okno, keď je relatívna vlhkosť vyššia ako 80%, z výstupného otvoru môže odkvapkávať kondenzát.

Funkcie ochranného zariadenia

Po zastavení prevádzky alebo zmene režimu počas prevádzky počkajte aspoň 3 minúty, až potom jednotku reštartujte. Ak po pripojení napájania spotrebič hneď zapnete, môže dôjsť k oneskoreniu o 20 sekúnd, kým začne pracovať. Ak sa prevádzka zastavila, stlačením tlačidla ON/OFF spotrebič reštartujte. Ak bol časovač zrušený, znova by ste ho mali nastaviť.

Funkcie režimu CHLADENIE

Ochrana proti zamrznutiu

Keď teplota vnútorného výmenníka tepla klesne na 0 °C alebo nižšie, kompresor prestane pracovať, aby spotrebič chránil.

Funkcie režimu KÚRENIE Predhriatie

Aby zo spotrebiča nefúkal studený vzduch, pri spustení v režime KÚRENIE

je potrebné vnútornú jednotku 2-5 minút predhrievať. Počas predhrievania vnútorný ventilátor nebude pracovať. Odmrazovanie

V režime KÚRENIE sa spotrebič automaticky odmrazí, aby sa zvýšila účinnosť. Tento proces zvyčajne trvá 6-10 minút. Počas odmrazovania ventilátor prestane pracovať a indikátor prevádzky bliká.

Po skončení odmrazovania sa automaticky vráti do režimu KÚRENIE.

Čistenie predného panelu vnútornej jednotky

2. Odstráňte predný panel

Otvorte predný panel, ako ukazujú šípky (obr. A).

Silou potiahnite západky na boku predného panelu a vyberte predný panel (obr. B).

3. Vyčistite predný panel

Utrite ho mäkkou a suchou handričkou. Ak je spotrebič veľmi špinavý, použite na čistenie vlažnú vodu (menej ako 40 °C). Po čistení ho nechajte vyschnúť.

4. Nasadenie a zatvorenie predného panelu

• Na čistenie spotrebiča nepoužívajte látky, ako sú benzín alebo čistiaci prášok.
• Na vnútornú jednotku nestriekajte vodu. Nebezpečenstvo zásahu elektrickým prúdom!

Čistenie vzduchového filtra

Vzduchový filter je potrebné vyčistiť asi po 200 hodinách. Ak klimatizácia pracuje v mimoriadne prašnom prostredí, čistite vzduchový filter každé dva týždne.

1. Vyberte vzduchový filter (obr. C).
2. Otvorte predný panel. 2. Jemne stlačte rukoväť filtra. 3. Vysuňte filter.

3. Vyčistite vzduchový filter (obr. D)

Ak je filter veľmi špinavý, vyčistite ho roztokom vlažnej vody a neutrálneho čistiaceho prostriedku.

Po čistení ho nechajte vyschnúť.

1. Znovu nasaďte filter, stlačte tlačidlo vynulovania filtra (obr. E) na pravej strane pomocou tenkého kolíka a zatvorte predný panel.

Poznámka:

• Aby ste sa nezranili, po vybratí filtra sa nedotýkajte prstami lamiel vnútornej jednotky.
• Nepokúšajte sa vyčistiť vnútro klimatizácie sami.
• Nečistite filter v práčke.

NÚDZOVÁ PREVÁDZKA

V núdzovej situácii alebo keď chýba diaľkový ovládač, môžete jednotku ovládať stlačením vypínača on/off na vnútornej jednotke.

Na ochranu prírodných zdrojov a podporu recyklácie nevyhadzujte, prosím, batérie medzi ostatný odpad, ale recyklujte ich odovzdaním do zberných nádob alebo na miestach na to vyhradených.

Pokyny na inštaláciu

Schéma inštalácie

Pri inštalácii prepojovacieho kábla dbajte, aby farba vodiča a číslo svorky vonkajšej jednotky boli rovnaké ako pri vnútornej jednotke.

Špecifikácie kábla

Kapacita (Btu/h) Sietový kábel Sietový prepojovaci kábel
	Typ Normálny prierez Typ Normálny prierez
7K, 9K, 12K H07RN-F 1,0 mm	2X3 H07RN-F 1,0 mm	2X5
18K H07RN-F 1,5 mm	2X3 H07RN-F 1,5 mm	2X5
24 K H07RN-F 2,5 mm	2X3 H07RN-F 2,5 mm	2X5

Riešenie problémov

Problémy v prevádzke sú často spôsobené drobnými príčinami, preto prv než sa obrátite na servis, ich skúste vyriešiť pomocou nasledujúcej tabuľky. Môže vám to ušetriť čas a zbytočné výdavky.

Problém Analýza
Nepracuje	• Nie je vypáléná poistka alebo ochranné zariadenie? • Počkajte 3 minúty a spustite znova, ochranné zariadeniemöze bránit Jednotke v Činnosti. • Nie sú batérié v dialkovom ovládači slabé? • Je zástrčka riadne zastrčená?
Nevychódzachladiaci aleboohrievácźvžduch	• Nie je špinavý filter? • Nie sú zablokované nasávacie alebo vystupné vzduchové otvory? • Je správné nastavená teplota? • Nie sú okné alebo dvere otvorené?
Neúčinnéovládanie	• Nedošlo k silnej interferencii (z výboja nadmernej statickej elektriny, nenormálneho napájacieho napátia)? Všimnite si,Že Činnost nebude normálna, v takom prípady vytahnite sietový kábel zo zásuvky a znova ho zastrěte po 2 - 3 sekundáché.
Nepracujekomžitě	• Ak sa zmení režim počas prevádzky, vyskytne sa 3-minútové oneskorenie.
Čudný zámach	• Tento zápachmöze vychákzat' z iného zdroja, ak je nábytok, cigareta a pod., ktorý Jednotka vtiahla a vypústá so vzduchom.
Zvuk tecúcej vody	• Normálny jav spósobený prietokom chladiva v klimatizáci. • Zvuk odmrazovania v režime kúrenia.
Pukotanie • Zvuk môze vznikat roztahovaním alebo stahovaním predného panelu v dősledku teplotních zmien.
Z vystupnéhootvoru vychákzahmlovina	• Hmla je v miestnosti s nízkou teplotou? Normálny jav v dősledku vypústania studného vzduchu z vnútornej Jednotky počas prevázkového režimu CHLADENIE alebo SUCHO.
Indikátor Činnostibliká, ale vnúturnyventilatór sazastávi.	• Jednotka prechákzá režimu kúrenia na odmrazovanie. Indikátor zhasne a vráti sa do režimu kúrenia.

Poznámka: Ak problémy pretrvávajú, vypnite spotrebič, odpojte ho od zdroja napájania a obráťte sa na najbližšie autorizované servisné stredisko Whirlpool. Nepokúšajte sa presúvať, opravovať, rozmontovať alebo upraviť spotrebič sami.

POPREDAJNÝ SERVIS

Ak chyba pretrváva aj po vykonaní vyššie uvedených kontrol, obráťte sa na stredisko starostlivosti o zákazníkov. Prosím, uveďte:

krátky opis poruchy; presný model klimatizácie; - servisné číslo (je to číslo, ktoré nájdete pod slovom Service na servisnej nálepke naboku alebo na spodnej časti vnútornej jednotky). Servisné číslo nájdete aj v záručnej knižke; - vašu úplnú adresu. Pred otvorením dvierok vždy vypustite vodu.

Ak je potrebná oprava, obráťte sa na stredisko starostlivosti o zákazníkov. (Zaručí sa tým použitie originálnych náhradných dielov a správna oprava.) Budete musieť predložiť originál faktúru. Nedodržanie týchto krokov môže ohroziť bezpečnosť a kvalitu produktu.

SERVICE

Poznámka: Ak chcete mať k svojmu spotrebiču úplný návod, môžete si ho stiahnuť z webovej stránky prostredníctvom odkazu: docs.whirlpool.eu pomocou QR kódu.

BEZPEČNOSTNÉ POKYNY

PREČÍTAJTE SI ICH A DODRŽIAVAJTE
