Tipo de producto	Aire acondicionado split de pared
Marca	Whirlpool
Modelo	SPIW309A3WF.1
Capacidad de refrigeración	9 000 BTU/h
Capacidad de calefacción	9 000 BTU/h
Refrigerante	R32 (GWP 675)
Carga máxima de refrigerante	2,5 kg
Alimentación eléctrica	220-240 V, 50 Hz
Cable de alimentación	H07RN-F 1,0 mm² (3G)
Disyuntor recomendado	16 A
Dimensiones (Unidad interior)	815 x 285 x 215 mm (aprox.)
Peso (Unidad interior)	10 kg (aprox.)
Dimensiones (Unidad exterior)	770 x 555 x 300 mm (aprox.)
Peso (Unidad exterior)	30 kg (aprox.)
Modos de funcionamiento	Refrigeración, calefacción, deshumidificación, ventilación
Funciones especiales	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Control remoto	Incluido, pilas AAA (2×1,5 V)
Filtro de aire	Lavable, limpieza cada 200 horas
Temperatura exterior de funcionamiento (calefacción)	-7°C a 24°C
Temperatura exterior de funcionamiento (refrigeración)	21°C a 43°C
Superficie de habitación recomendada	Min. 10 m²
Conectividad	Wi-Fi (2,4 GHz, potencia máxima 20 dBm)
Piezas de repuesto	Filtro, control remoto, pilas
Servicio posventa	Contactar a Whirlpool autorizado

Preguntas frecuentes - SPIW309A3WF.1 WHIRLPOOL

¿Cómo limpiar el filtro de aire del aire acondicionado Whirlpool SPIW309A3WF.1?

Desconecte el aparato, abra el panel frontal y retire el filtro. Límpielo con agua tibia (máx. 40 °C) con un detergente neutro. Déjelo secar completamente antes de volver a colocarlo. Presione el botón de reinicio del filtro (en el lado derecho detrás del panel) para apagar el indicador de recordatorio.

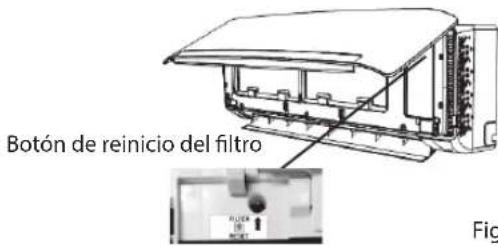

¿Qué hacer si el indicador de filtro parpadea?

El indicador parpadea después de 720 horas de uso para indicar que es necesario limpiar el filtro. Limpie el filtro como se indica, luego presione el botón de reinicio ubicado en la unidad interior detrás del panel frontal para detener el parpadeo.

¿Cómo usar la función 6th Sense?

Presione la tecla 6th SENSE del control remoto para activar o cancelar esta función. Ajusta automáticamente la temperatura y la humedad para un confort óptimo. El indicador 6th Sense se enciende cuando está activa.

¿Qué hacer si el aire acondicionado no enfría o no calienta?

Verifique que el filtro de aire no esté sucio, que las entradas/salidas de aire no estén obstruidas, que la temperatura configurada sea correcta y que las puertas/ventanas estén cerradas. Espere 3 minutos después de un cambio de modo. Si el problema persiste, contacte al servicio posventa.

¿Cómo configurar el temporizador para encender o apagar el aparato?

Use las teclas TIMER ON o TIMER OFF en el control remoto. Presione para ajustar la hora deseada, luego confirme. El indicador de temporizador se enciende. Para cancelar, ajuste el temporizador a 0:00 o presione nuevamente la tecla.

¿Qué tipo de refrigerante usa este aire acondicionado y es peligroso?

Este aire acondicionado usa el refrigerante R32 (GWP 675), un gas de efecto invernadero fluorado inflamable. En caso de fuga, ventile la habitación, aleje las fuentes de ignición y contacte a un profesional. El aparato debe instalarse en una habitación de al menos 10 m².

¿Cómo activar el modo super silencioso?

Presione la tecla Super Silent (o tecla de humedad según el modelo) en el control remoto para activar o desactivar este modo. Reduce el ruido de funcionamiento, ideal por la noche.

¿Qué hacer en caso de corte de corriente o desconexión?

Si la función de reinicio automático está activada (mantenga presionada la tecla ON/OFF en la unidad interior durante 5 segundos), el aparato reanudará su funcionamiento anterior después del regreso de la corriente. De lo contrario, deberá encenderlo manualmente con el control remoto.

¿Cómo eliminar las pilas usadas del control remoto?

No deseche las pilas con la basura doméstica. Deposite en un punto de recogida previsto para ello (tiendas, vertedero) para permitir su reciclaje de acuerdo con la normativa local.

¿Dónde encontrar el número de servicio posventa y qué proporcionar?

El número de servicio está indicado en la etiqueta pegada en el lateral o en la parte inferior de la unidad interior, así como en el folleto de garantía. Para contactar al servicio, tenga a mano: el modelo exacto, el número de servicio, una breve descripción del problema, su dirección y su teléfono.

MANUAL DE USUARIO SPIW309A3WF.1 WHIRLPOOL

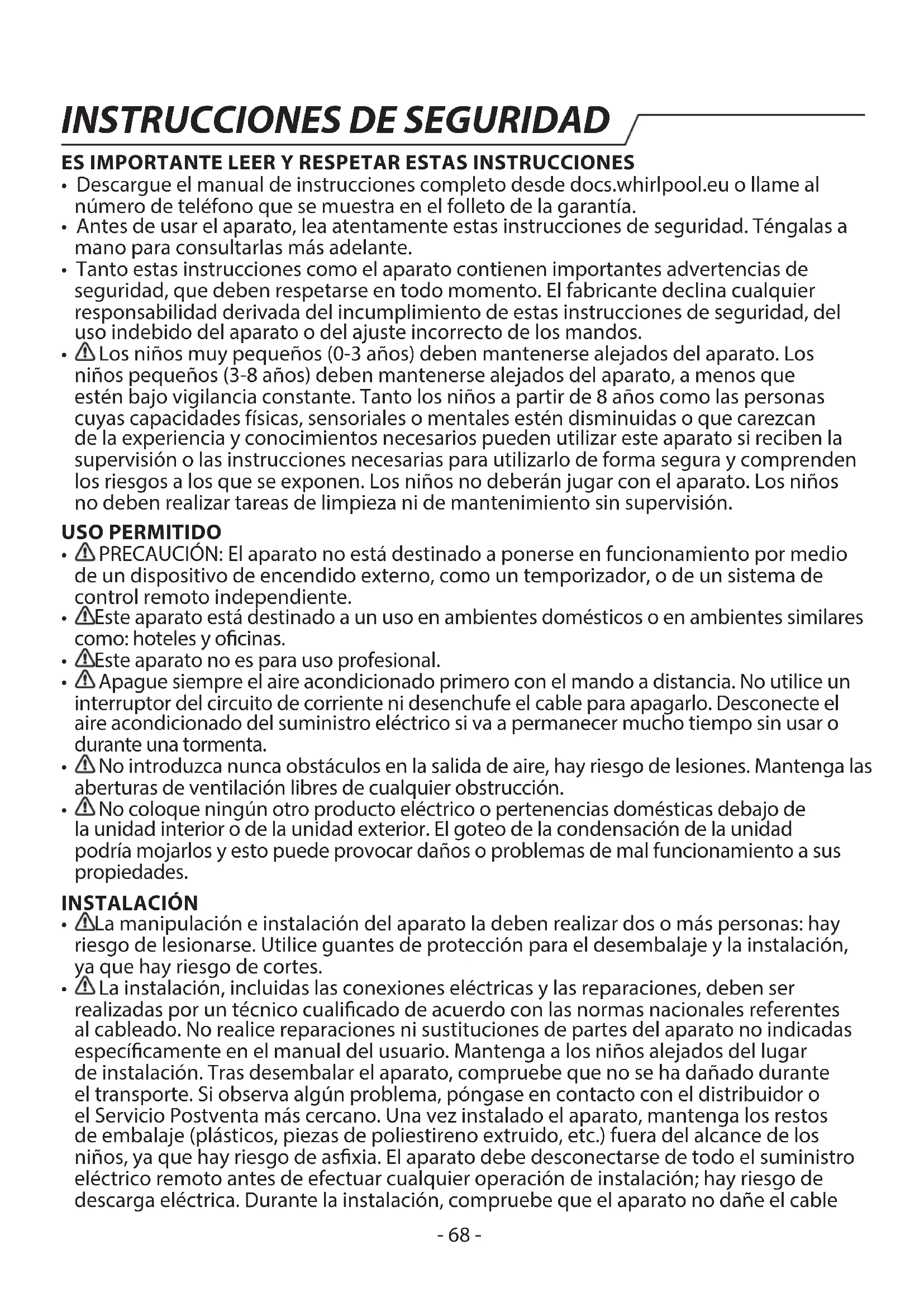

Instrucciones de uso

Instrucciones de uso

• Descargue el manual de instrucciones completo desde docs.whirlpool.eu o llame al número de teléfono que se muestra en el folleto de la garantía.
• Antes de usar el aparato, lea atentamente estas instrucciones de seguridad. Consérvelas para consultarlas en el futuro.
• Tanto estas instrucciones como el aparato contienen importantes advertencias de seguridad que deben respetarse en todo momento. El fabricante declina cualquier responsabilidad derivada del incumplimiento de estas instrucciones de seguridad, del uso inadecuado del aparato o del ajuste incorrecto de los mandos.
• Los niños muy pequeños (0-3 años) deben mantenerse alejados del aparato. Los niños pequeños (3-8 años) deben mantenerse alejados del aparato, a menos que estén bajo vigilancia constante. Los niños a partir de 8 años y las personas con capacidades físicas, sensoriales o mentales disminuidas, o que carezcan de la experiencia y los conocimientos necesarios, pueden utilizar este aparato si reciben supervisión o instrucciones adecuadas para un uso seguro y comprenden los riesgos a los que se exponen. Los niños no deben jugar con el aparato. Los niños no deben realizar tareas de limpieza ni de mantenimiento sin supervisión.

USO PERMITIDO

• PRECAUCIÓN: El aparato no está destinado a ponerse en funcionamiento mediante un dispositivo de encendido externo, como un temporizador, o un sistema de control remoto independiente.
• Este aparato está destinado a un uso en ambientes domésticos o similares, como hoteles y oficinas.
• Este aparato no es para uso profesional.
• Apague siempre el aire acondicionado primero con el mando a distancia. No utilice un interruptor del circuito de corriente ni desenchufe el cable para apagarlo. Desconecte el aire acondicionado del suministro eléctrico si va a permanecer mucho tiempo sin usar o durante una tormenta.
• No introduzca nunca obstáculos en las aberturas de aire; hay riesgo de lesiones. Mantenga las aberturas de ventilación libres de cualquier obstrucción.
• No coloque ningún otro producto eléctrico o pertenencias domésticas debajo de la unidad interior o exterior. El goteo de la condensación de la unidad podría mojarlos y posiblemente causar daños o problemas de funcionamiento a sus propiedades.

INSTALACIÓN

• La manipulación e instalación del aparato deben realizarla dos o más personas: hay riesgo de lesiones. Utilice guantes de protección para el desembalaje y la instalación, ya que hay riesgo de cortes.
• La instalación, incluidas las conexiones eléctricas y las reparaciones, deben ser realizadas por un técnico cualificado de acuerdo con las normas nacionales referentes al cableado. No realice reparaciones ni sustituciones de partes del aparato no indicadas específicamente en el manual del usuario. Mantenga a los niños alejados del lugar de instalación. Tras desembalar el aparato, compruebe que no se ha dañado durante el transporte. Si observa algún problema, póngase en contacto con el distribuidor o el Servicio Postventa más cercano. Una vez instalado el aparato, mantenga los restos de embalaje (plásticos, piezas de poliestireno extruido, etc.) fuera del alcance de los niños, ya que hay riesgo de asfixia. El aparato debe desconectarse de todo el suministro eléctrico remoto antes de efectuar cualquier operación de instalación; hay riesgo de descarga eléctrica. Durante la instalación, compruebe que el aparato no dañe el cable.

INSTRUCCIONES DE SEGURIDAD

de alimentación; hay riesgo de descarga eléctrica. No active el aparato hasta haberlo instalado por completo.

• Antes de mover o trasladar el aire acondicionado, diríjase a técnicos cualificados para desconectar y reinstalar la unidad.
• El aparato no debe instalarse en un lavadero.

ADVERTENCIAS DE ELECTRICIDAD

• El suministro eléctrico debe ser de tensión nominal y debe estar conectado a un circuito especial para el aparato. El diámetro del cable de alimentación debe cumplir los requisitos.
• Debe instalarse un interruptor multipolar en el cableado fijo de conformidad con las normas de cableado y el aparato debe conectarse a tierra de conformidad con las normativas de seguridad vigentes en materia de electricidad.
• En el cableado fijo deben conectarse un interruptor seccionador omnipolar con una separación de contacto de al menos 3mm en todos los polos.
• No utilice alargadores, regletas ni adaptadores. Una vez terminada la instalación, los componentes eléctricos no deben quedar accesibles para el usuario. No use el aparato si está mojado o va descalzo. No use este aparato si tiene un cable o un enchufe de red dañado, si no funciona bien, o si se ha dañado o se ha caído.
• Si el cable de alimentación está dañado, el fabricante, su agente de servicios técnico o una persona igualmente cualificada deberán sustituirlo para evitar peligros, ya que hay riesgo de descarga eléctrica.
• Al cableado fijo se incorporará un dispositivo de corriente residual (RCD) que tenga una corriente de funcionamiento bajo el diseño de la ley de aplicación nacional.
• Dado que la temperatura del circuito refrigerante es muy alta, mantenga el cable de interconexión alejado del tubo de cobre.
• Asegúrese de realizar una conexión a masa segura y de que un profesional conecte el cable de tierra al sistema especial de conexión a masa del edificio. El aparato debe estar equipado con un interruptor eléctrico de protección contra fugas y con un interruptor de circuito auxiliar con la capacidad suficiente. El interruptor de circuito también debe tener una función de diferencial termo-magnético para garantizar la seguridad en caso de cortocircuitos y sobrecargas.

Modelo 9 K y 12 K 18 K 24 K
Capacidad requisida para el interruptor de circuito	16 A 20 A 25 A

• Para la conexión del cable de alimentación y del cable entre las unidades de interior y de exterior, consulte el diagrama de cableado en el aparato.

LIMPIEZA Y MANTENIMIENTO

• ADVERTENCIA: Asegúrese de que el aparato está apagado y desconectado del suministro eléctrico antes de realizar cualquier operación de mantenimiento; no utilice aparatos de limpieza con vapor, hay riesgo de descarga eléctrica.
• Las tareas de mantenimiento y de reparación que requieran la asistencia de otro personal deben llevarse a cabo bajo la supervisión de una persona competente en el uso de refrigerantes inflamables.
• Las reparaciones deben realizarse exclusivamente con el equipamiento recomendado por el fabricante.

INSTRUCCIONES DE SEGURIDAD

ELIMINACIÓN DEL MATERIAL DE EMBALAJE

El material de embalaje es 100% reciclable y está identificado con el símbolo de reciclado (F). Por lo tanto, deben desechar las distintas piezas del embalaje de forma responsable, respetando siempre las normas locales sobre eliminación de residuos.

ELIMINACIÓN DE LOS ELECTRODOMÉSTICOS

Este aparato ha sido fabricado con material reciclable o reutilizable. Debe desecharse de acuerdo con la normativa local al respecto. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de electrodomésticos, póngase en contacto con las autoridades locales, con el servicio de recogida de residuos domésticos, o con la tienda en la que adquirió el aparato. Este aparato lleva la marca CE de conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud. El símbolo (X) que se incluye en el aparato o en la documentación que lo acompaña indica que no puede tratarse como un residuo doméstico, sino que debe entregarse en un punto de recogida adecuado para el reciclado de aparatos eléctricos y electrónicos.

DECLARACIONES DE CONFORMIDAD

• Encontrará el dato completo de la declaración de conformidad en el sitio web CEE: docs.whirlpool.eu.
• El equipo de radio utiliza la banda de frecuencia ISM de 2,4 GHz y la potencia máxima de la radiofrecuencia no supera los 20 dBm (PIRE).
• Este producto incluye software de código abierto desarrollado por terceros. La declaración de uso de licencia de código abierto está disponible en el sitio web siguiente: docs.whirlpool.eu.
• Este producto contiene gases fluorados de efecto invernadero incluidos en el Protocolo de Kioto; el gas refrigerante está dentro de un sistema sellado herméticamente (R32, GWP 675). La cantidad máxima de carga de refrigerante es de 2,5 kg. Consulte la etiqueta de datos para obtener información más detallada.

INSTRUCCIONES DE SEGURIDAD PARA RECARGAR EL APARATO CON REFRIGERANTE ESPECÍFICO

• Descargue el manual completo para consultar más detalladamente métodos de instalación, recarga, mantenimiento y reparación en docs.whirlpool.eu.
• No utilice ningún medio distinto a los indicados por el fabricante para acelerar el proceso de descongelación.
• El aparato debe ubicarse en una zona bien ventilada en la que el tamaño de la habitación se corresponda con la zona especificada para su funcionamiento; sin fuentes de ignición en continuo funcionamiento (como fuego abierto, aparatos de gas en funcionamiento o calentadores eléctricos en funcionamiento). No lo perfore ni lo queme. Tenga en cuenta que los refrigerantes pueden ser inodoros.
• Cualquier persona que trabaje con el circuito de refrigerante o que deba manipularlo debe estar en posesión de un certificado válido y vigente de una autoridad de evaluación acreditada por la industria que autorice su competencia para manipular refrigerantes de forma segura y de conformidad con las especificaciones de evaluación reconocidas por la industria. Las reparaciones deben realizarse exclusivamente según las recomendaciones del fabricante del equipo. Las tareas de mantenimiento y de reparación que requieran la asistencia de otro personal cualificado deben llevarse a cabo bajo la supervisión de una persona competente en el uso de refrigerantes inflamables. El aparato debe instalarse, ponerse en funcionamiento y colocarse en una habitación con una superficie de suelo de más de 10 m². La instalación de la tubería debe realizarse en una habitación con una superficie de suelo de más de 10 m². La tubería debe cumplir con las

normativas nacionales sobre gas. La cantidad máxima de una carga de refrigerante es de 2,5 kg. Los conectores mecánicos realizados en el interior deben cumplir con la norma ISO 14903. Cuando los conectores mecánicos se reutilicen en interiores, las piezas de sellado deben renovarse. Cuando se reutilicen juntas quemadas en interiores, la pieza quemada debe volver a fabricarse. La instalación de la tubería debe ser lo más corta posible. Las conexiones mecánicas deben estar accesibles para realizar tareas de mantenimiento.

1. El transporte de equipos que contengan refrigerantes inflamables debe cumplir con las normativas de transporte.
2. Los signos del etiquetado del equipo deben estar en el calendario que se aplicará para la normalidad de los locales.
3. La eliminación de los equipos que usen refrigerantes inflamables debe realizarse de conformidad con las normativas nacionales.
4. La conservación del equipamiento / de los aparatos debe cumplir las instrucciones del fabricante.
5. Conservación de equipamiento empaquetado (no vendido). La protección del embalaje de conservación debe garantizar que los daños mecánicos causados al equipamiento en su embalaje no provoquen fugas en la energía de refrigerante. El número máximo de partes del equipamiento que se permite almacenar en el embalaje debe cumplir las normativas locales.
6. Información sobre reparación. 6-1 Comprobaciones en el área

Antes de empezar a trabajar con un sistema que contenga refrigerantes inflamables deben realizarse varias comprobaciones de seguridad para minimizar el riesgo de inflamación. Para reparar el sistema de refrigeración deben tomarse las siguientes precauciones antes de realizar cualquier trabajo en el sistema. 6-2 Procedimiento de trabajo. El trabajo debe seguir un procedimiento controlado para minimizar el riesgo de que haya presente gas inflamable o vapor cuando se lleven a cabo las reparaciones. 6-3 Área de trabajo general. Todo el personal de mantenimiento y otras personas que trabajen en la zona deberán conocer el carácter del trabajo que se está llevando a cabo. Debe evitarse el trabajo en espacios cerrados. La zona que rodea el espacio de trabajo debe estar aislada. Asegúrese de que las condiciones de la zona están protegidas y el material inflamable está controlado. 6-4 Comprobación de la presencia de refrigerante. Antes de comenzar y durante el trabajo debe comprobarse la zona con un detector de refrigerante apropiado para asegurar que el técnico está protegido de ambientes potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se está utilizando sea apropiado para refrigerantes inflamables, es decir, que no genere chispas, que esté adecuadamente sellado y que sea seguro. 6-5 Presencia de extintores. Si fuera necesario llevar a cabo algún trabajo a alta temperatura en el equipo de refrigeración o en piezas asociadas, debe tener un equipo de extinción de incendios a mano. Prepare un extintor de incendios de polvo seco o de CO2 junto a la zona de carga. 6-6 Fuentes de ignición. Ninguna persona que realice tareas relacionadas con el sistema de refrigeración que implique exponer tubos que contienen o han contenido refrigerante inflamable debe utilizar fuentes de ignición que pueda causar fuego o explosión. Durante las tareas de instalación, reparación, desmontaje o eliminación en las que se pueda liberar refrigerante, todas las posibles fuentes de ignición, incluido fumar cigarrillos, deben

INSTRUCCIONES DE SEGURIDAD

mantenerse lo suficientemente alejadas del espacio alrededor. Antes de comenzar ningún trabajo, es necesario inspeccionar el área alrededor del equipo para garantizar que no hay peligro de incendio. Deberán colocarse señales de «No fumar»

6-7 Área ventilada

Asegúrese de que es una zona abierta o bien ventilada antes de entrar en el sistema o de realizar cualquier trabajo a alta temperatura. Es necesaria cierta ventilación mientras se realiza el trabajo. La ventilación debe permitir la dispersión del refrigerante que se libere y, preferiblemente, su evacuación al exterior hacia la atmósfera.

6-8 Comprobaciones en el equipo de refrigeración

Si se cambia algún componente eléctrico, este debe ser adecuado para el uso pretendido y para el fabricante. Deben seguirse las directrices de mantenimiento y reparación del fabricante en todo momento. Si tiene dudas, póngase en contacto con el departamento técnico del fabricante para solicitar ayuda. Durante las instalaciones en las que se utilicen refrigerantes inflamables, deben efectuarse las siguientes comprobaciones:

• La energía de refrigerante se corresponde con el tamaño de la habitación en la que están instaladas las partes que contienen el refrigerante;
• La maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas;
• Si se ha utilizado un circuito de refrigeración indirecto, es necesario comprobar la presencia de refrigerante en él;
• Las etiquetas del equipo todavía se pueden ver y leer. Cambie las etiquetas y señales que no sean legibles;
• Las tuberías de refrigerante o los componentes están instalados de modo que sea improbable que estén expuestos a sustancias que puedan corroer los componentes que contienen refrigerante, a menos que dichos componentes estén fabricados con materiales resistentes a la corrosión o estén protegidos adecuadamente.

6-9 Comprobación de los dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos deben incluir comprobaciones de seguridad y procedimientos de control de los componentes. Si se produce un problema que compromete la seguridad, no conecte la corriente hasta que no haya soluciones al problema. Si el problema no se puede resolver inmediatamente y el aparato debe continuar en configuración, utilice una solución provisional. Es preferible comunicarse con el propietario del equipo para que todas las partes estén al corriente. Realice las siguientes comprobaciones de seguridad iniciales:

• Los condensadores están descargados: esto debe realizarse de forma segura para evitar que se produzcan chispas;
• No hay componentes eléctricos conectados y cables descubiertos cuando se realiza la energía, recuperación o purga del sistema;
• Hay continuidad en la toma de tierra.
• Reparaciones de los componentes sellados

Durante la reparación de los componentes sellados, desconecte la alimentación eléctrica del equipo con el que está trabajando antes de retirar el suministro eléctrico sellado al equipo, cuando sea necesario mantener permanentemente en marcha un equipo de detección de fugas en el punto más crítico para advertir sobre posibles situaciones de peligro. Debe prestarse especial atención a lo siguiente para garantizar que cuando se trabaja en componentes. No se altera la cubierta de forma que afecte al nivel de protección. Esto incluye daños en cables, excesivo número de conexiones, terminales que no cumplen con las especificaciones originales, daños en las juntas, colocación incorrecta del

INSTRUCCIONES DE SEGURIDAD

prensacables, etc. Asegúrese de que el aparato está instalado de forma segura. Compruebe que las juntas o el material de sellado no se han deteriorado y cumplen con su finalidad de evitar la entrada en atmósferas inflamables. Las piezas de repuesto deben cumplir las especificaciones del fabricante.

NOTA:

El uso de sellador de silicona puede inhibir la eficacia de algunos de los equipos de detección de fugas. No es necesario aislar los componentes intrínsecamente seguros antes de realizar tareas en los mismos.

1. Reparaciones en componentes intrínsecamente seguros

No aplique cargas inductivas o de capacitancia al circuito sin asegurarse de que no excederán la corriente y la tensión permitidas para el equipo en uso. En atmósferas inflamables solo se puede trabajar en los componentes bajo tensión intrínsecamente seguros. El aparato de prueba debe tener la potencia adecuada. Sustituya los componentes exclusivamente por las piezas que especifica el fabricante. Otras piezas pueden provocar la ignición del refrigerante bajo una fuga.

1. Cableado

Compruebe que los cables no están sometidos a desgaste, corrosión, presión excesiva, vibración, bordes cortantes u otros efectos medioambientales adversos. Cuando realice la comprobación, tenga también en cuenta los efectos del envejecimiento o la vibración continua de fuentes como compresores o ventiladores.

10. Detección de refrigerantes inflamables

Bajo ninguna circunstancia se deben usar posibles fuentes de ignición en la búsqueda o detección de fugas de refrigerante. No utilice lámparas de halogenuros (o cualquier otro detector con llama viva).

11. Métodos de detección de fugas

En sistemas con refrigerantes inflamables se pueden usar los siguientes métodos de detección de fugas:

• Detectores electrónicos de fugas, pero es posible que su sensibilidad no sea la adecuada o que sea necesario calibrarlos (la calibración del equipo debe realizarse en un área donde no haya refrigerante).
• Asegúrese de que el detector no es una potencial fuente de ignición y es apto para el refrigerante utilizado.
• El equipo de detección de fugas debe establecerse a un porcentaje del LFL del refrigerante y calibrarse para confirmar el refrigerante empleado y el porcentaje de gas adecuado (25% como máximo).
• Con la mayoría de refrigerantes se pueden usar líquidos de detección de fugas, pero deben evitar el uso de detergentes con cloro, ya que el cloro puede reaccionar con el refrigerante y corroer la tubería de cobre.
• Si sospecha de la existencia de una fuga, apague todas las llamas vivas.
• Si se detecta una fuga de refrigerante y es necesario efectuar una soldadura, será necesario extraer o aislar (mediante válvulas de cierre) todo el refrigerante del sistema, en una parte del sistema alejada del punto de fuga.
• A continuación, purgue nitrógeno sin oxígeno en el sistema antes y durante el proceso de soldadura.

12. Extracción y evacuación

• Cuando acceda al circuito refrigerante para llevar a cabo reparaciones, o por cualquier otra razón, utilice procedimientos convencionales. No obstante, es importante seguir las buenas prácticas teniendo en cuenta la inflamabilidad del refrigerante.

Siga este procedimiento:

• Extraer el refrigerante;

INSTRUCCIONES DE SEGURIDAD

• Purgar el circuito con gas inerte; Evacuar;
• Purgar de nuevo con gas inerte;
• Abrir el circuito mediante corte o soldadura.

La energía de refrigerante debe recuperarse en botellas de recuperación adecuadas. Para que la unidad sea segura, es necesario «purgar» el sistema con nitrógeno sin oxígeno. Puede que sea necesario repetir este procedimiento varias veces. Para esta tarea no debe utilizarse oxígeno o aire comprimido. Para la purga se rompe el sistema con el llenado hasta lograr la presión adecuada, después se vacía a la atmósfera y, por último, se vuelve a hacer el vacío. Repita este procedimiento hasta que no quede refrigerante en el sistema. Cuando utilice la última carga, es necesario ventilar el sistema a presión ambiente para permitir el trabajo. El procedimiento anterior es fundamental si se va a soldar la tubería. Asegúrese de que el enchufe para la bomba de vacío no se encuentra cerca de fuentes de ignición, de que se haya creado vacío en el sistema con nitrógeno sin oxígeno y de que haya ventilación continua.

13. Procedimientos de carga

Además de los procedimientos de energía, deben cumplirse los siguientes requisitos:

• Asegúrese de que no se mezclan distintos gases cuando se utiliza el equipo de carga.
• Las mangueras y los tubos flexibles deben ser lo más cortos posible para minimizar la cantidad de refrigerante contenida en los mismos.
• Las botellas de refrigerante deben mantenerse en posición vertical.
• Antes de cargar el refrigerante en el sistema, asegúrese de que el sistema de refrigeración tiene toma a tierra.
• Etiquete el sistema cuando finalice el proceso de energía (si no lo está ya).
• Extreme las precauciones para no cargar en exceso el sistema de refrigeración. Antes de proceder a la recarga del sistema, sométalo a pruebas de presión con nitrógeno sin oxígeno.

Una vez finalizada la energía, antes de ponerla en marcha, compruebe si hay fugas.

Lleve a cabo una prueba de fugas de seguimiento antes de abandonar el sitio.

14. Retirada del servicio

Antes de llevar a cabo este procedimiento, es muy importante que el técnico esté familiarizado con el equipo y sus características. Es buena práctica recuperar los refrigerantes de forma segura. Antes de llevar a cabo esta tarea, tome una muestra del aceite y del refrigerante por si fuera necesario analizarlos para poder reutilizar el refrigerante recuperado. Es esencial que haya suministro eléctrico para realizar esta tarea.

a. Familiarícese con el equipo y con su funcionamiento. b. Aísle eléctricamente el sistema. c. Antes de iniciar el procedimiento, asegúrese de lo siguiente:

• Dispone de un equipo de manipulación mecánica, si fuera necesario, para manipular las botellas de gas refrigerante;
• Tiene disponible y utiliza correctamente un equipo de protección personal;
• Una persona competente supervisa todo el proceso de recuperación;
• El equipo de recuperación y las botellas cumplen con la legislación vigente.

d. Efectúe un bombeo de vacío del sistema, si es posible.

e. Si no fuera posible, haga un colector para eliminar el refrigerante de las distintas partes del sistema. f. Antes de proceder a la recuperación, asegúrese de colocar la botella en la báscula. g. Ponga en marcha la máquina de recuperación y utilícela de acuerdo con las

INSTRUCCIONES DE SEGURIDAD

instrucciones del fabricante.

h. No llene demasiado las botellas. (No deben sobrepasar el 80% de su volumen líquido).

i. No supere la presión de trabajo máxima de la botella, incluso temporalmente.

j. Una vez haya llenado correctamente las botellas y haya finalizado el proceso, retire rápidamente las botellas y el equipo del lugar y cierre las válvulas de aislamiento.

k. A menos que se haya limpiado y comprobado, no cargue el refrigerante recuperado en otros sistemas de refrigeración.

15. Etiquetado

El equipo debe etiquetarse adecuadamente indicando que se ha retirado del servicio y vaciado el refrigerante. La etiqueta debe incluir la fecha y estar firmada. Asegúrese de que en el equipo hay etiquetas que indican que contiene refrigerante inflamable.

16. Recuperación

Cuando extraiga el refrigerante de un sistema, bien para realizar tareas de mantenimiento o la retirada del servicio, hágalo de forma segura. Cuando transfiera el refrigerante a las botellas, asegúrese de utilizar botellas de recuperación adecuadas. Asegúrese de que dispone de botellas suficientes con la calidad necesaria para contener toda la energía del sistema. Las botellas que se van a utilizar deben ser aptas para el refrigerante recuperado y tener una etiqueta que indique el refrigerante que contienen (es decir, botellas especiales para refrigerante recuperado). Las botellas deben tener una válvula de descarga de presión y válvula de cierre que funcione correctamente. Se recomienda evacuar y, si fuera posible, enfriar las botellas de recuperación vacías antes de llevar a cabo la recuperación. El equipo de recuperación debe estar en buenas condiciones, debe ser apto para la recuperación de refrigerantes inflamables y las instrucciones de uso del mismo deben estar a mano. Internacionalmente se necesitan básculas calibradas que funcionen correctamente. Los tubos flexibles deben tener acoplamientos de desconexión libres de fugas y en buenas condiciones. Antes de utilizar la máquina de recuperación, compruebe que funciona correctamente, que ha sido objeto de un mantenimiento correcto y que los componentes eléctricos asociados están sellados para evitar su ignición en caso de que haya una fuga de refrigerante. En caso de dudas, consulte con el fabricante. El refrigerante recuperado debe devolverse al proveedor en las botellas de recuperación adecuadas con la correspondiente nota de transferencia de residuos. No mezcle refrigerantes en las unidades de recuperación, sobre todo en las botellas. Si fuera necesario retirar el compresor o el aceite del compresor, asegúrese de que se han vaciado hasta un nivel que garantice que no queda refrigerante inflamable en el lubricante. Realice el proceso de evacuación antes de devolver el compresor al proveedor. Para acelerar este proceso, el cuerpo del compresor solo debe calentarse mediante un sistema eléctrico. Lleve a cabo la evacuación del aceite del sistema de forma segura. Antes de mover o trasladar el aire acondicionado, diríjase a los manuales técnicos para desconectar y reinstalar la unidad. No coloque ningún otro producto eléctrico o pertenencias domésticas bajo la unidad inferior o la unidad exterior. El goteo de la condensación de la unidad podría mojarlos y esto podría ocasionar daños o problemas de mal funcionamiento a sus propiedades.

Mantenga las aberturas de ventilación libres de obstrucciones. El aparato debe ubicarse en una zona bien ventilada en la que el tamaño de la habitación se corresponda con la zona especificada para su funcionamiento. El aparato debe almacenarse en un lugar donde no haya una llama encendida permanentemente (por ejemplo, un aparato de gas) ni focos de ignición (por ejemplo, un calentador eléctrico en marcha). No se permite el uso de conectores mecánicos reutilizables ni de juntas quemadas.

Descripción del producto

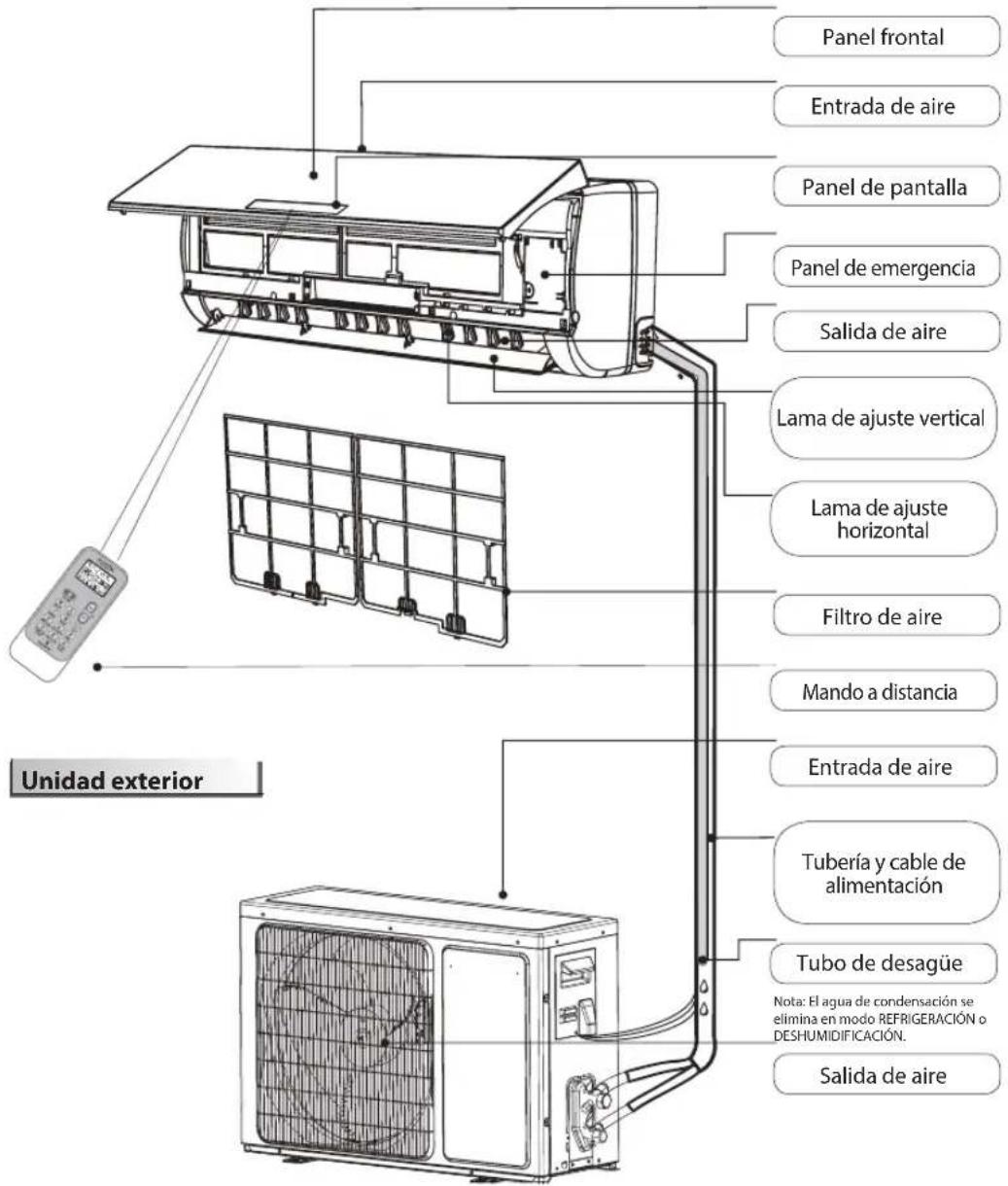

Unidad interior

Las imágenes de este manual se basan en la vista exterior de un modelo estándar. Por tanto, la forma puede ser distinta de la del aire acondicionado que ha escogido.

Descripción de los símbolos que se muestran en la unidad interior o en la unidad exterior.

ADVERTENCIA	Este=simbolo indica que este aparato utilizes refrigerante inflamnable. Si expone el refrigerante a unazo de ignicón externo o se produce una fuga, hay riesgo de incendio.
ADVERTENCIA	Este=simbolo indica que deben leerse atentamente el manual de funciona bajo.
ADVERTENCIA	Este=simbolo indica que el personal de service deble Utilizar aparato según las instrucciones del manual de instalación.
ADVERTENCIA	Este=simbolo indica que hay disponible manuales de instrucciones o de instalación.

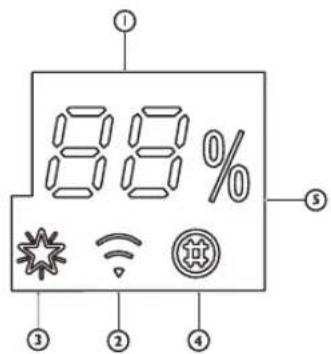

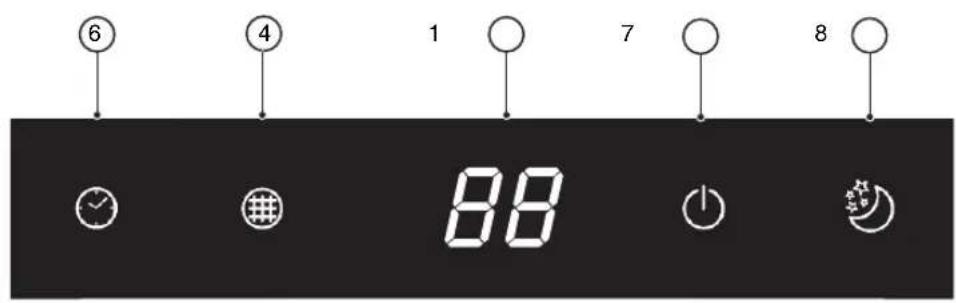

Interfaz de usuario

Indicador de temperatura (1)

Muestra la temperatura establecida.

Muestra "FC" cuando es necesario limpiar el filtro.

Indicador Wi-Fi (2)

Parpadea rápidamente (3 Hz) cuando se está conectando al router o cuando pierde la conexión.

Parpadea lentamente (1,5 Hz) cuando está conectado al router pero no está conectado a la nube.

Se vuelve estable cuando está completamente conectado a la red Wi-Fi.

Se apaga si la red Wi-Fi no está configurada o cuando está apagada.

Indicador 6th Sense (3)

Se enciende cuando está activado el modo 6th Sense.

Se apaga cuando se desactiva el modo 6th sense.

Indicador del monitor del filtro (4)

Parpadea cuando es necesario limpiar el filtro.

El indicador del bajo parpadea para recordar que es necesario limpiar el bajo.

Tras limpiar el filtro, pulse el botón de reinicio del filtro situado en la unidad interior, detrás del panel frontal, para detener el parpadeo del indicador.

Indicador de humedad (5)

Se enciende cuando muestra el nivel de humedad.

Se apaga cuando muestra la temperatura.

Indicador del temporizador (6)

Se enciende durante el tiempo establecido.

Se apaga cuando el temporizador deja de funcionar.

Indicador de funcionamiento (6)

Se enciende cuando el aparato está en marcha.

Parpadea durante la descongelación de la unidad exterior.

Indicador de Sleep (8)

Se enciende cuando se establece el modo Sleep (funcionamiento nocturno). El indicador de funcionamiento parpadeará 10 veces y después la pantalla se apagará.

En el caso de los aires acondicionados sin control por Wi-Fi, recomendamos Wpro SmartClim: un dispositivo inteligente para controlar por Wi-Fi los ajustes principales de su aparato desde su teléfono inteligente. Este accesorio no se incluye en el paquete del producto. Póngase en contacto con nuestro Servicio Postventa para obtener más detalles y para compararlo.

Colocación de las pilas en el mando a distancia

1. Inserte un alfiler, apriete hacia abajo con suavidad en la tapa de las pilas y empuje en la dirección de la flecha para extraerla, tal y como se muestra.
2. Introduzca 2 pilas AAA (1,5 V) en el compartimento. Asegúrese de colocar los polos «+» y «-» correctamente.
3. Vuelva a colocar la tapa que cubre las pilas en el mando a distancia.

- Preconfiguración del mando a distancia

• Cada vez que sustituya las pilas del mando a distancia, este se preconfigura en modo de bomba de calor. El mando a distancia del aire acondicionado en modo de bomba de calor puede utilizarse para controlar los modelos de aire acondicionado que solo tienen función de refrigeración.

Utilice el mando a distancia para controlar el aparato

• Para utilizar el aparato con el mando a distancia, apunte el mando a distancia en dirección al receptor de señal de la unidad interior para asegurarse de que recibe la señal.
• Para enviar una señal desde el mando a distancia, el símbolo parpadeará durante 1 segundo. Cuando el aparato principal recibe la señal, emite un sonido.

• El mando a distancia puede controlar el aparato desde una distancia de 7 m.
• Cada vez que cambie las pilas del mando a distancia, el mando a distancia se preconfigura en modo de bomba de calor.

Nota: siga las instrucciones referentes al mando a distancia para utilizar el aire acondicionado.

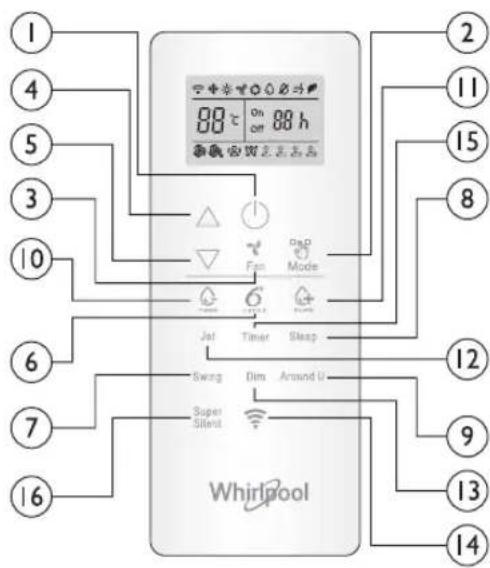

Descripción de las funciones de los botones (P1-03)

1. BOTÓN ON/OFF (encendido/apagado)

Pulsando este botón el aparato se pone en marcha o se detiene.

3. BOTÓN FAN (ventilador)

Permite seleccionar la velocidad del ventilador en la secuencia automática, alta, media o baja.

4-5. BOTÓN TEMPERATURE (temperatura)

Permiten seleccionar la temperatura ambiente.

Permite ajustar la hora en el modo temporizador.

6. BOTÓN 6th SENSE

Ajusta o anula el funcionamiento de 6th Sense.

7. BOTÓN SWING (oscilación)

Detiene o inicia el movimiento de la lama de ajuste horizontal y establece la dirección deseada del aire abajo.

10-11. BOTÓN HUMIDITY (humedad) Se utiliza para establecer el nivel de humedad deseado; solo está disponible en modo 6th SENSE.

16. BOTÓN SUPER SILENT

Se usa para iniciar o detener el funcionamiento en modo Super Silent y disfrutar de un ambiente silencioso.

2. BOTÓN MODE (modo)

Permite seleccionar el modo de funcionamiento. En la secuencia refrigeración, calefacción o ventilador.

Permite seleccionar el modo de configuración nocturno (Sleep) en la secuencia sleep 1, sleep 2, sleep 3, sleep 4 y sleep apagado.

9. BOTÓN AROUND U

Permite activar o cancelar la función Around U.

12. BOTÓN JET

Permite iniciar o detener el enfriamiento rápido o la calefacción.

13. BOTÓN DIM (penumbra)

Se usa para encender o apagar la luz de la pantalla en la unidad interior.

14. BOTÓN WI-FI

Se usa para encender o apagar la conexión Wi-Fi.

15. BOTÓN TIMER (temporizador)

Se usa para establecer el tiempo de encendido o apagado del aparato.

Símbolos en la pantalla del mando a distancia

Active el mando a distancia pulsando el botón DESBLOQUEAR

Indicador de refrigeración

Velocidad automática del ventilador

Indicador de Sleep 1

Indicador más de humedad, Velocidad alta del ventilador, Indicador de Sleep 2, Indicador menos de humedad, Velocidad media del ventilador, Indicador de Sleep 3, Indicador de solo ventilador, Velocidad baja del ventilador, Indicador de Sleep 4

Indicador de calefacción, Indicador Super Silent

Visor de temperatura configurada

Indicador Around U, Indicador data

THSENSE

Visor del temporizador configurado

Indicador Jet, Indicador de ahora de energía, Transmisión de la señal

Al pulsar este botón la luz de fondo se ilumina y los botones de funciones se activan para su uso. Vuelva a pulsar el botón para bloquear el mando a distancia. Si no se usa el mando a distancia durante 10 segundos, se bloquea automáticamente.

Mando a distancia

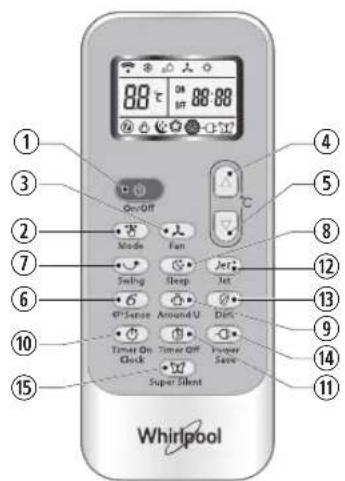

Descripción de las funciones de los botones (J1-3A)

1. BOTÓN ON/OFF (encendido/apagado)

Pulsando este botón el aparato se pone en marcha o se detiene.

2. BOTÓN MODE (modo)

Permite seleccionar el modo de configuración en la secuencia refrigeración, deshumidificación, solo ventilador o calefacción.

3. BOTÓN FAN (ventilador)

Permite seleccionar la velocidad del ventilador en la secuencia automática, alta, media o baja.

4-5. BOTÓN TEMPERATURE (temperatura)

Permiten seleccionar la temperatura ambiente. Permite ajustar la hora en el modo temporizador y en el reloj de hora real.

6. BOTÓN 6th SENSE

Ajusta o anula el funcionamiento de 6th sense.

7. BOTÓN SWING (oscilación)

Detiene o inicia el movimiento de la lama de ajuste horizontal y establece la dirección deseada del aire arriba/abajo.

Ajusta o anula el funcionamiento del modo Sleep en una secuencia. 9. BOTÓN AROUND U

Permite activar o cancelar la función Around U.

1. BOTÓN TIMER ON/CLOCK (encendido del temporizador/reloj)

Permite ajustar la hora actual.

Permite ajustar o anular el encendido del temporizador.

11. BOTÓN TIMER OFF (apagado del temporizador)

Permite ajustar o anular el apagado del temporizador.

12. BOTÓN JET

Permite iniciar o detener el enfriamiento rápido o el modo de calentamiento.

13. BOTÓN DIM (penumbra)

Se usa para encender o apagar la luz de la pantalla en la unidad interior.

14. BOTÓN POWER SAVE (ahorro de energía)

Se usa para encender o apagar el modo de ahorro de energía. 15. BOTÓN SUPER SILENT

Se usa para iniciar o detener el funcionamiento en modo Super Silent y disfrutar de un ambiente silencioso.

Símbolos en la pantalla del mando a distancia

Indicador de refrigeración Indicador de Sleep 1

Velocidad automática del ventilador

Indicador de deshumidificación Indicador de Sleep 2 Velocidad alta del ventilador Indicador de solo ventilador Indicador de Sleep 3 Velocidad media del ventilador Indicador de calefacción Indicador de Sleep 4 Velocidad baja del ventilador Indicador de 6^th Sense Indicador Around U Indicador Super Silent

Indicador Jet

Transmisión de la señal Visor del temporizador configurado Visor de temperatura configurada Indicador de ahorro de energía

PROTECCIÓN

Condiciones de funcionamiento

El dispositivo de protección puede funcionar y detener el aparato en los siguientes casos.

Función La temperatura	exterior es superior a 24 °C
	La temperatura exterior es inferior a -7 °C
	La temperatura ambiente es superior a 27 °C
Refrigeración La temperatura	eratura exterior es superior a 43 °C
	La temperatura ambiente es inferior a 21 °C
Deshumidificación La	temperatura ambiente es inferior a 18 °C

Si el aire acondicionado funciona en el modo REFRIGERACIÓN o DESHUMIDIFICACIÓN con la puerta o la ventana abiertas durante mucho tiempo, cuando la humedad relativa es superior al 80% puede empezar a gotear.

Características del dispositivo de protección

Espere al menos tres horas antes de reiniciar la unidad una vez detenido el funcionamiento o cambiado el modo durante el funcionamiento. Cuando se conecta el suministro eléctrico y se enciende el aparato inmediatamente, puede tardar hasta 20 segundos en ponerse en marcha. Si se detiene el funcionamiento, pulse el botón ON/

OFF (Encendido/Apagado) para volver a ponerlo en marcha. Es necesario volver a configurar el temporizador si se ha desactivado.

Características del modo

REFRIGERACIÓN

Anticongelante

Cuando la temperatura del intercambiador de calor de la unidad

interior baja a 0° o más, el compresor se detiene para proteger el aparato.

Características del modo CALEFACCIÓN

Precalentamiento

Para evitar la salida de aire frío, la unidad interior necesita de dos a cinco minutos para calentarse antes de iniciar el modo CALEFACCIÓN. El ventilador interior no funciona en modo de precalentamiento.

Descongelación

En el modo CALEFACCIÓN, el aparato se descongelará (fundirá el hielo) de forma automática para aumentar la eficacia. Este procedimiento suele durar entre 6 y 10 minutos. Durante la descongelación, el ventilador se detiene y el indicador de funcionamiento parpadea. Una vez finalizada la descongelación, vuelve automáticamente al modo

CALEFACCIÓN.

Mantenimiento

Limpieza del panel frontal de la unidad interior

1. Desenchufe el aparato

Apague el aparato antes de desenchufarlo.

2. Retire el panel frontal

Abra el panel frontal como muestra la flecha (Fig. A).

Tire con fuerza de las ranuras laterales del panel frontal para extraerlo (Fig. B).

3. Limpie el panel frontal

Limpie con un paño suave y seco. Utilice agua tibia (menos de 40 °C) para limpiarlo si el aparato está muy sucio. Deje que se seque.

4. Vuelva a colocar el panel frontal y ciérrelo

Vuelva a colocar el panel frontal y ciérrelo presionando hacia abajo.

Nota:

• No utilice sustancias como gasolina o polvo de pulido para limpiar el aparato.
• No rocíe agua en la unidad interior. ¡Es peligroso! Puede recibir una descarga eléctrica.

Limpieza del filtro de aire

Es necesario limpiar el filtro de aire tras 200 horas de uso. Limpie el filtro de aire cada dos semanas si el aparato de aire acondicionado se utiliza en un entorno con mucho polvo.

1. Desenchufe el aparato

Apague el aparato antes de desenchufarlo.

2. Extraiga el filtro de aire (Fig. C).

1. Abra el panel frontal. 2. Presione el asa del filtro con cuidado. 3. Extraiga el filtro.

3. Limpieza del filtro de aire (Fig. D)

Si el filtro está muy sucio, límpielo con una solución de agua tibia y detergente neutro. Deje que se seque. 4. Vuelva a colocar el filtro y presione el botón de reinicio del filtro (Fig. E) situado en el lateral derecho con un pasador cilíndrico y cierre el panel frontal.

Nota:

• Para evitar daños, no toque las aletas de la unidad interior una vez desmontado el filtro.
• No intente limpiar el interior del aparato de aire acondicionado.
• No limpie el filtro en la lavadora.

Fig. A

Fig. B

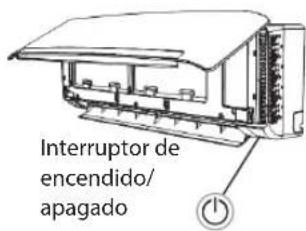

En situaciones de emergencia o cuando no se encuentra el mando a distancia, la unidad se puede controlar pulsando el interruptor de encendido/apagado de la unidad interior.

• Encienda el aparato: si la unidad está apagada, pulse este botón; la unidad se pondrá en marcha en modo 6^th SENSE.
• Apague el aparato: si la unidad está encendida, pulse este botón; la unidad dejará de funcionar.

Nota: No pulse este botón durante mucho tiempo, podrá causar problemas de mal funcionamiento.

Función de reinicio automático

Si desea establecer un reinicio automático, encienda el aparato, pulse el botón ON/OFF (encendido/apagado) de la unidad interior y manténgalo pulsado durante más de 5 segundos, un sonido confirmará que se ha activado la función de reinicio automático.

Si la función de reinicio automático está activada, pulse el botón ON/OFF (encendido/apagado) de la unidad interior y manténgalo pulsado durante más de 5 segundos, un sonido confirmará que se ha cancelado la función de reinicio automático y el aire acondicionado pasará al modo en espera.

Eliminación de las pilas

Para proteger los recursos naturales y facilitar la reutilización de los materiales, separe las pilas de otros tipos de residuos y recíclelas a través de los sistemas de retorno de pilas locales.

Instrucciones de instalación

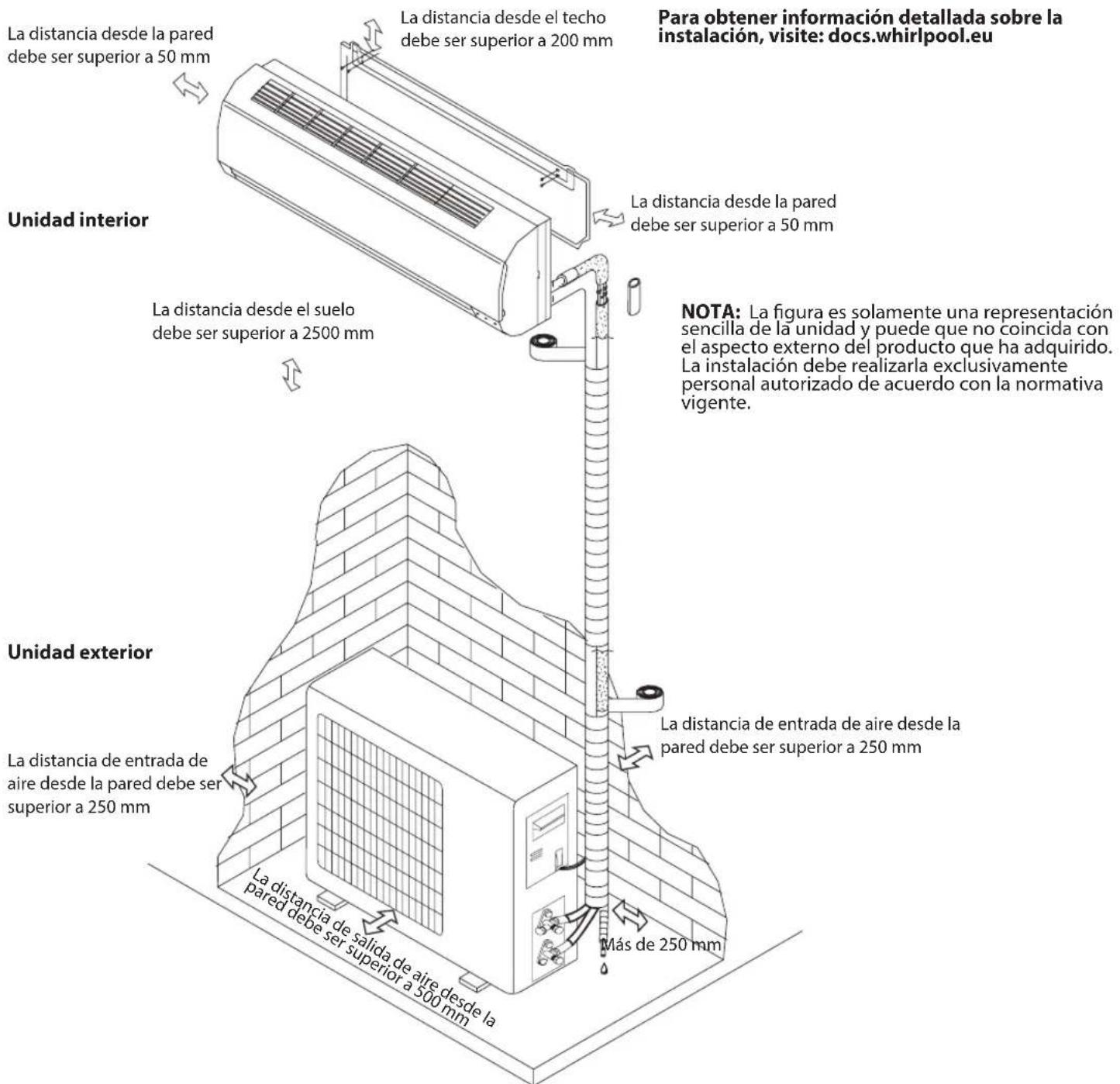

Diagrama de instalación

Cuando instale el cable de interconexión, asegúrese de que los colores de los cables y el número de terminal de la unidad exterior coinciden con los de la unidad interior.

Especificaciones de cables

Capacidad (Btu/h)	Cable de alimentación	Cable de conexión	eléctrica
	Tipo	Cruzado normal -area transversal	Tipo	Cruzado normal -area transversal
7 K, 9 K, 12 K H07	RN-F 1,0 mm	2X3 H07RN-F 1,0 mm		2X5
18 K H07RN-F	1,5 mm	2X3 H07RN-F 1,5 mm		2X5
24 K H07RN-F	2,5 mm	2X3 H07RN-F 2,5 mm		2X5

Resolución de problemas

Con frecuencia, los problemas de funcionamiento se deben a causas menores. Revise y consulte la siguiente tabla antes de contactar con el Servicio de Asistencia Técnica. Puede ahorrarle tiempo y dinero.

Problema Análisis
No funciona	·Se ha quemado el fusible o el dispositivo de protección? ·Espere 3 minutos y póngalo de nuevo el marcha, es posible que el dispositivo de protección evite que se ponga en marcha launalidad. ·Se han gastado las pilas del mando a distancia? ·No se ha enchufado correctamente el aparato?
No calient niensburg aile	·Está sucio el filtro de aire? ·Están bloqueadas las entradas y salidas de aire del aparato? ·Es correcto el ajuste de temperatura? ·Están abiertas las puertas y Ventanas?
El mando a distancia no funciona	·Ha habido interferencias fuertes (debido a una descarga importante de electricidad o a una anomía en la tensión de la alimentación del aparato)? Tenga enckeña que el aparato no funciona correctamente, en ese caso desenhúfelo de la fuente de alimentación y vuelva a enchufarlo afterwards de 2-3segundos.
No se pone en marcha inmediamente	·Se produce una demora de 3 minutos si se cambia el modo cuando el aparato está en marcha.
Olor raro	·Los malos olores peuvent deberse a los muebles, el tabaco, etc. El aparato absorbe dichos olores y los vuelv a expulsar.
Se oye agua corriendo	·Esto es normal y se tratadel ruido que hace el refrigerante al circular en el interior del aire acondicionado. ·Ruido de descongelación en modo de calefacción.
Se oyen chirridos ·Puede deberse a la contracción o expansión del panel frontal bajo a los cambios de temperatura.
Sale una fina niebla	·Hay Niebla en el ambiente con temperature bajo? Esto es normal y se debea a la salida de aire frío de launalidad inferior en los modos de functoncimiento REFRIGERACION y DESHUMIDIFICACION.
El indicator de funciona parpadea pero el ventilador de launalidad interior se detiene.	·Launalidad está pasando de mode de calefacción a descongelación. El indicator se apagará y volverá almode de calefacción.

Nota: Si persisten los problemas, apague el aparato, desconéctelo de la fuente de alimentación y póngase en contacto con el Servicio de Asistencia Técnica de Whirlpool más cercano. No intente mover, reparar, desmontar o modificar el aparato usted mismo.

SERVICIO POSTVENTA

Antes de llamar al Servicio de atención al cliente:

1. Intente resolver el problema usted mismo siguiendo las descripciones del apartado «Resolución de Problemas».
2. Apague el aparato y vuelva a encenderlo para comprobar si se ha solucionado el problema.

Si el fallo persiste cuando haya llevado a cabo las revisiones anteriores, contacte con el Servicio de atención al cliente. Proporcione:

• una breve descripción del problema;
• el modelo exacto del aire acondicionado;
• el número de servicio (está bajo la palabra Service en la pegatina de características, ubicada en el lateral o la parte inferior de la unidad interior).
• El número de servicio también aparece en la garantía; su dirección completa;
• su número de teléfono.

Si hay que realizar una reparación, póngase en contacto con el Servicio de Atención al Cliente (garantizamos el uso de piezas originales y una reparación correcta). Tendrá que presentar la factura original.

El incumplimiento de estas recomendaciones puede comprometer la seguridad y la calidad del producto.

SERVICIO

0000 000 0000

Nota: si desea obtener el manual completo de su aparato, puede descargarlo del sitio web siguiendo este enlace: docs.whirlpool.eu o utilizando el código QR.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTE: LEER Y RESPETAR

6-3 Área de trabajo general

13. Procedimientos de carreamento

Indicador del temporizador (6)

Indicador de funcionamiento (6)

Indicador de refrigeración

Indicador de reposo 1

Indicador de más humedad Velocidad alta de la ventoinha Indicador de reposo 2 Indicador de menos humedad Velocidad media de la ventoinha Indicador de reposo 3 Indicador de Só ventoinha Velocidad baja de la ventoinha Indicador de reposo 4 Indicador de calentamiento Indicador de modo supersilencioso Visor de temperatura definida Indicador Around U Indicador 674 SENSE

Indicador Jet Indicador de ahorro de energía Transmisión de señal

Visor del temporizador definido

Indicador de deshumidificación Indicador de reposo 2

Indicador de modo supersilencioso

88 Visor de temperatura definida

Indicador de ahorro de energía

PROTECCIÓN

Si no cumple estas instrucciones, podría comprometer la seguridad y la calidad del producto.

SERVICIO

0000 000 0000

Cambio de velocidad del ventilador

Indicador de modo de sueño 3

INDICADOR

Control. Si el

INDICADOR

Instrucciones de instalación

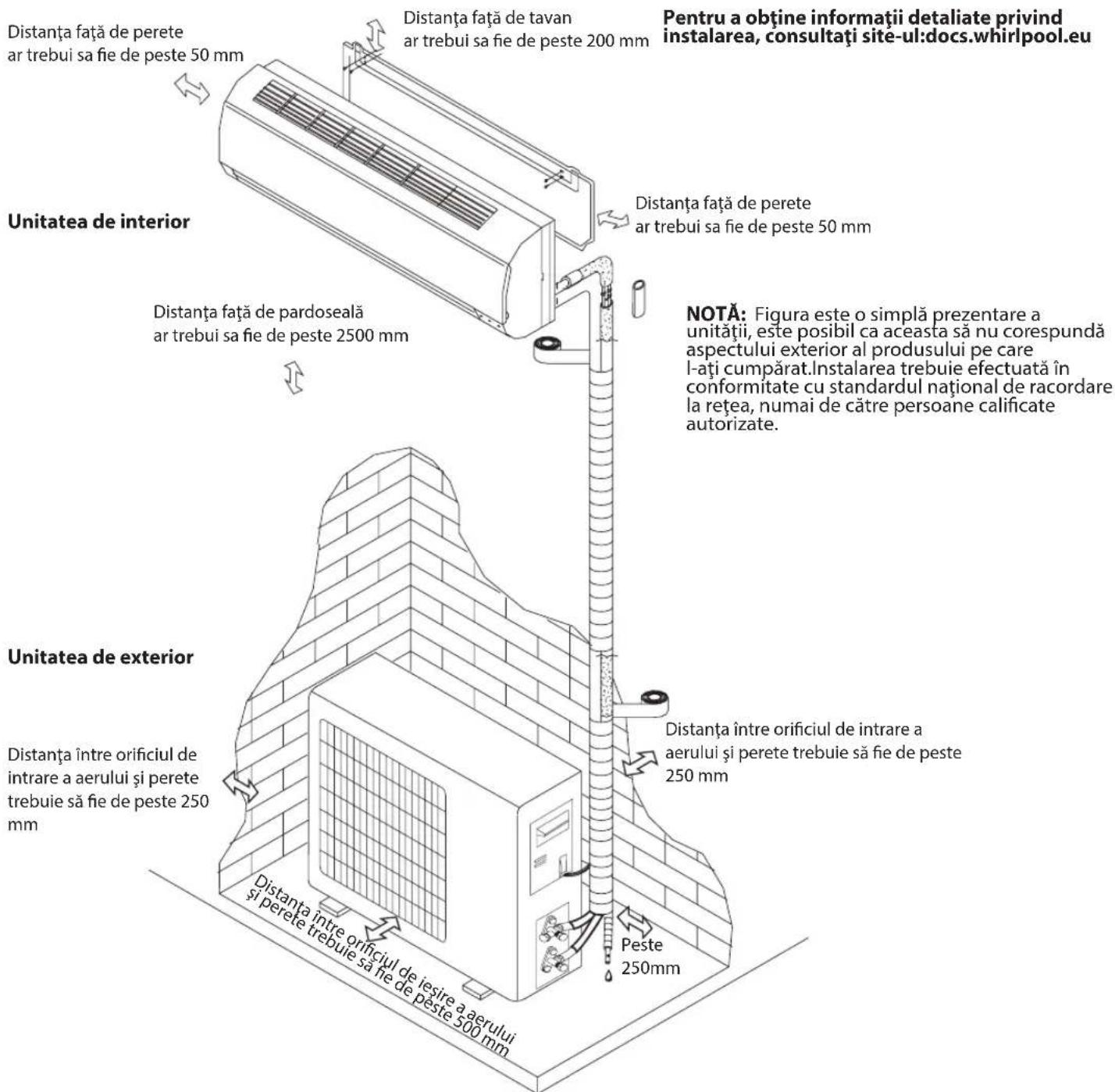

Esquema de instalación
