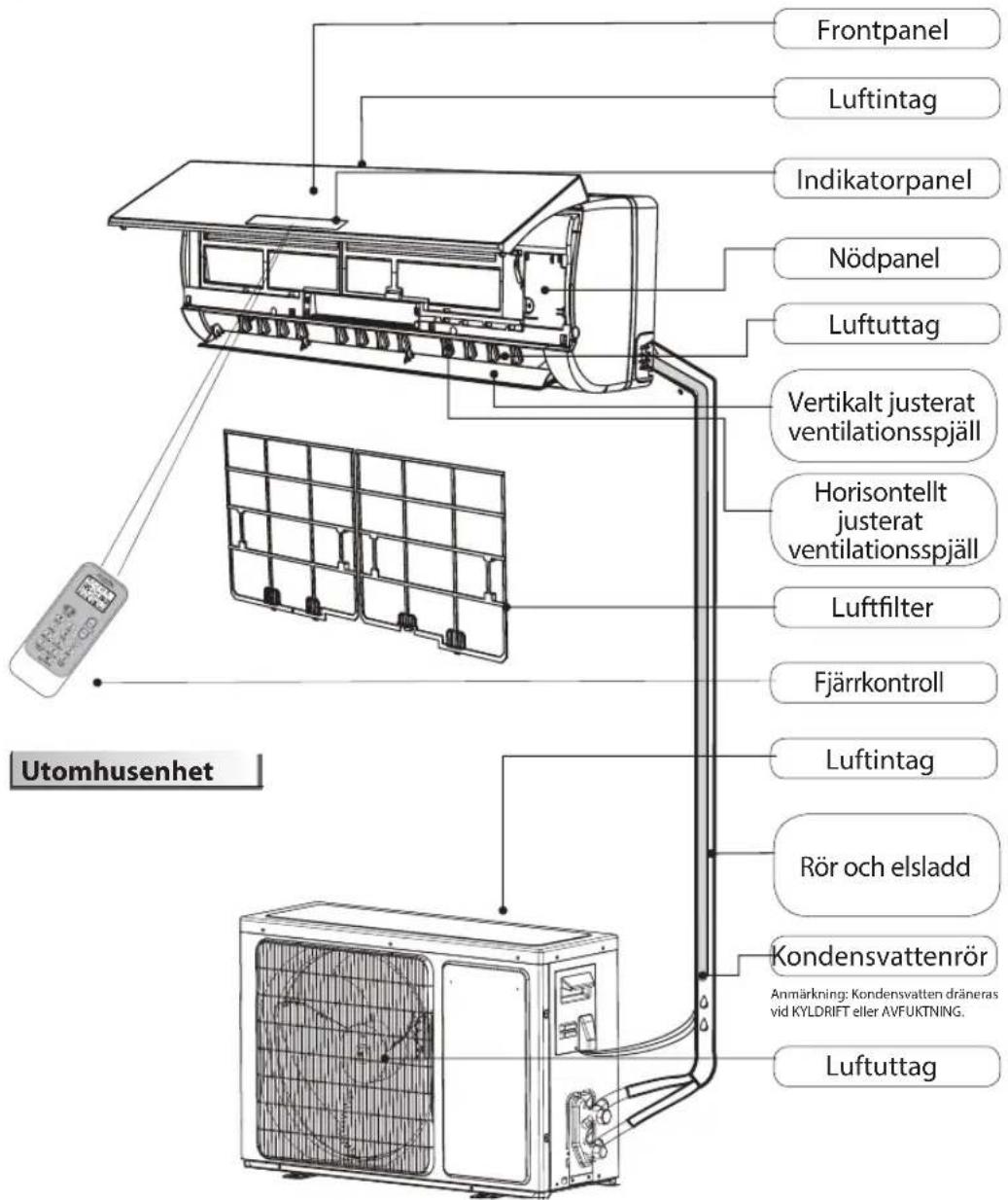

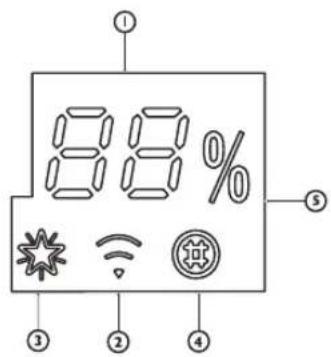

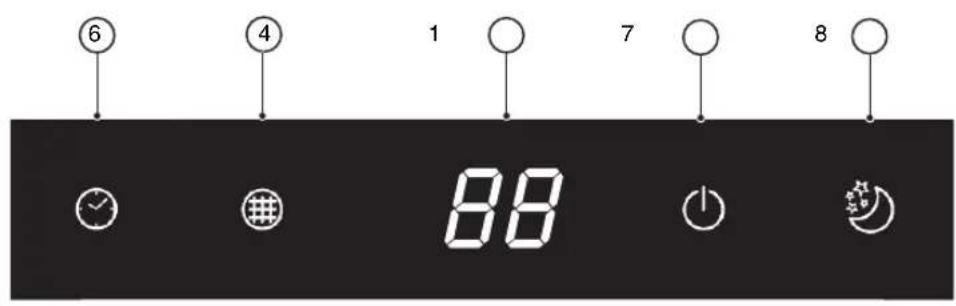

BRUKSANVISNING SPIW309A3WF.1 WHIRLPOOL

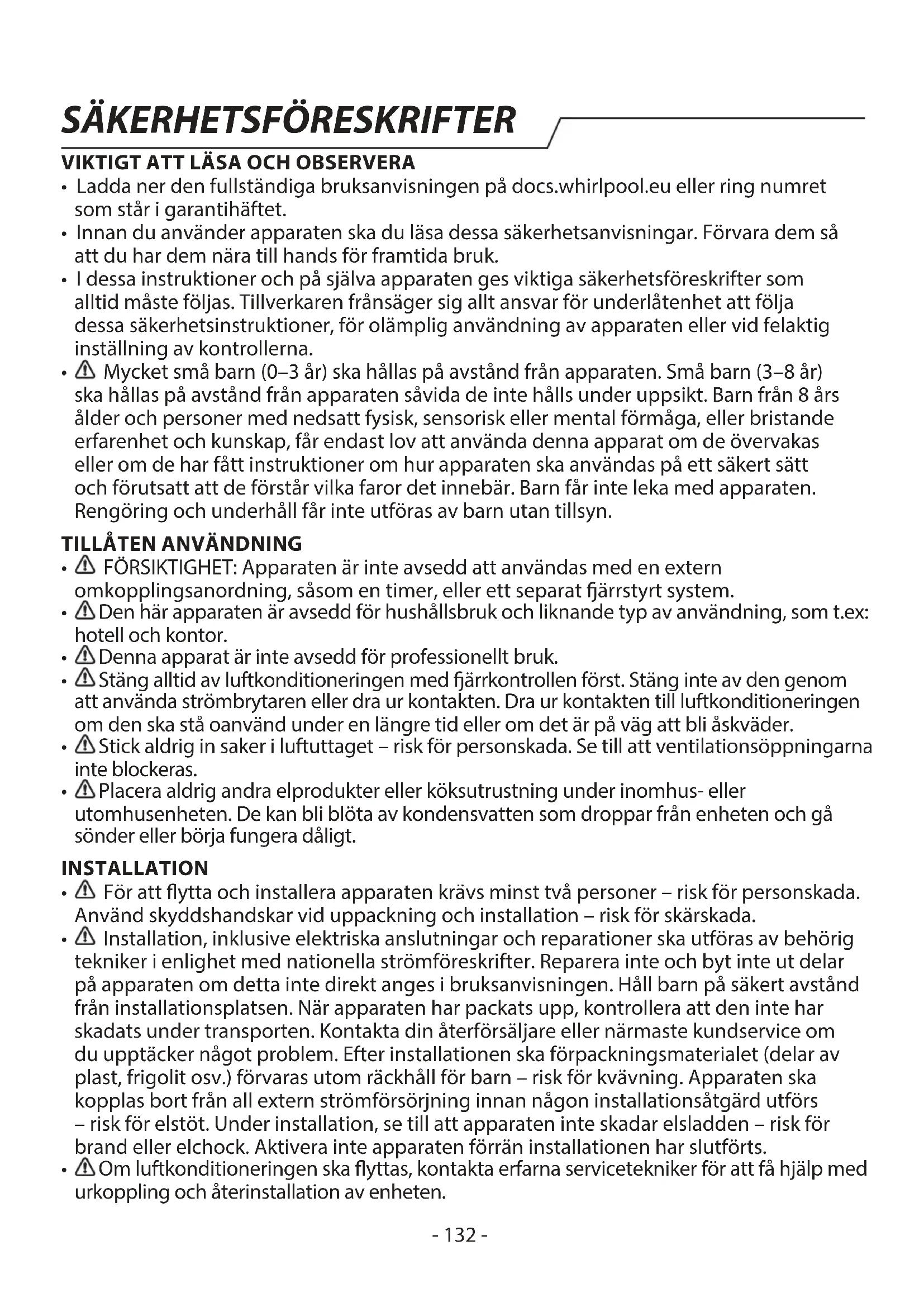

• Innan du använder apparaten ska du läsa dessa säkerhetsanvisningar. Förvara dem så att du har dem nära till hands för framtida bruk.

• I dessa instruktioner och på själva apparaten ges viktiga säkerhetsföreskrifter som alltid måste följas. Tillverkaren frånsäger sig allt ansvar för underlåtenhet att följa dessa säkerhetsinstruktioner, för olämplig användning av apparaten eller vid felaktig inställning av kontrollerna.

Mycket små barn (0–3år) ska hållas på avstånd från apparaten. Små barn (3–8år) ska hållas på avstånd från apparaten såvida de inte hålls under uppsikt. Barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, får endast lov att använda denna apparat om de övervakas eller om de har fått instruktioner om hur apparaten ska användas på ett säkert sätt och förutsatt att de förstår vilka faror det innebär. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

FÖRSIKTIGHET: Apparaten är inte avsedd att användas med en extern omkopplingsanordning, såsom en timer, eller ett separat ärrstyrt system.

Den här apparaten är avsedd för hushållsbruk och liknande typ av användning, som t.ex: hotell och kontor.

Denna apparat är inte avsedd för professionellt bruk.

Stäng alltid av luftkonditioneringen med ärrkontrollen först. Stäng inte av den genom att använda strömbrytaren eller dra ur kontakten. Dra ur kontakten till luftkonditioneringen om den ska stå oanvänd under en längre tid eller om det är på väg att bli åskväder.

Stick aldrig in saker i luftuttaget – risk för personskada. Se till att ventilationsöppningarna inte blockeras.

Placera aldrig andra elprodukter eller köksutrustning under inomhus- eller utomhusenheten. De kan bli blöta av kondensvatten som droppar från enheten och gå sönder eller börja fungera dåligt. INSTALLATION

För att ytta och installera apparaten krävs minst två personer – risk för personskada. Använd skyddshandskar vid uppackning och installation – risk för skärskada.

Installation, inklusive elektriska anslutningar och reparationer ska utföras av behörig tekniker i enlighet med nationella strömföreskrifter. Reparera inte och byt inte ut delar på apparaten om detta inte direkt anges i bruksanvisningen. Håll barn på säkert avstånd från installationsplatsen. När apparaten har packats upp, kontrollera att den inte har skadats under transporten. Kontakta din återförsäljare eller närmaste kundservice om du upptäcker något problem. Efter installationen ska förpackningsmaterialet (delar av plast, frigolit osv.) förvaras utom räckhåll för barn– risk för kvävning. Apparaten ska kopplas bort från all extern strömförsörjning innan någon installationsåtgärd utförs – risk för elstöt. Under installation, se till att apparaten inte skadar elsladden – risk för brand eller elchock. Aktivera inte apparaten förrän installationen har slutförts.

Om luftkonditioneringen ska yttas, kontakta erfarna servicetekniker för att få hjälp med urkoppling och återinstallation av enheten.

Apparaten ska inte installeras i tvättstugor.

Strömförsörjningen måste stämma överens med märkspänningen med separat ledningsdragning för apparaten. Elsladdens diameter måste uppfylla kraven.

En erpolig brytare måste installeras i den fasta installationen enligt gällande ledningsdragningsbestämmelser. Dessutom ska apparaten jordas i enlighet med nationella elsäkerhetsstandarder.

En allpolig säkerhetsbrytare med en kontaktseparation på minst 3 mm för alla poler ska nnas installerad i den fasta installationen.

Använd inte förlängningskablar, grenuttag eller adaptrar. När installationen är klar ska det inte gå att komma åt de elektriska komponenterna. Använd inte apparaten om du är våt eller barfota. Använd inte denna apparat om elsladden eller stickkontakten är skadad, om den inte fungerar som den ska eller om den har skadats eller fallit ned på golvet.

Om elsladden är skadad ska den bytas ut mot en identisk av tillverkaren, tillverkarens serviceagent eller liknande kvalicerad installatör för att undvika fara – risk för elstöt.

Temperaturen i köldmediekretsen kommer att vara hög, så håll anslutningskabeln borta från kopparröret.

Se till att det nns en säker jordförbindelse med en jordkabel ansluten till byggnadens särskilda jordningssystem. Låt behörig tekniker eller elektriker utföra installationen. Apparaten måste vara utrustad med en läckströmbrytare och en extra strömbrytare med tillräcklig kapacitet. Strömbrytaren måste också ha en magnetisk och termisk utlösningsfunktion för att ge tillräckligt skydd vid kortslutning och överbelastning. Modell 9K och 12K 18K 24K Erforderlig märkström för strömbrytaren 16A 20A 25A

• Beträande anslutning av elsladd och kabel mellan inomhus- och utomhusenhet, se elschemat på apparaten.

VARNING: Försäkra dig om att apparaten är avstängd och bortkopplad från elnätet innan något underhållsarbete påbörjas – risk för elstöt. Använd aldrig ångtvätt – risk för elstöt.

Underhåll och reparation som kräver assistans från annan behörig personal ska utföras under överinseende av en person som har erfarenhet av att använda brandfarliga köldmedier.

Service ska alltid utföras med den utrustning som tillverkaren rekommenderar.

ÅTERVINNING AV FÖRPACKNINGSMATERIAL

Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen ( ). De olika delarna av förpackningen ska därför kasseras på ett ansvarsfullt sätt och i enlighet med gällande lokala bestämmelser för avfallshantering.

KASSERING AV GAMLA HUSHÅLLSAPPARATER

Denna apparat är tillverkad av material som kan återanvändas eller återvinnas. Kassera den enligt lokala bestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av

SÄKERHETSFÖRESKRIFTER- 134 -

elektriska hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där apparaten inhandlades. Denna apparat är märkt i enlighet med direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa korrekt bortskaande av denna produkt bidrar du till att förhindra negativa konsekvenser för vår miljö och hälsa. Symbolen ( ) på produkten eller i medföljande dokument anger att denna produkt inte får kasseras som hushållsavfall, utan ska lämnas in till en miljöstation för återvinning av elektrisk och elektronisk utrustning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

• Hela texten i denna försäkran om överensstämmelse nns på följande webbplats: docs . whirlpool.eu.

• Radioutrustningen använder frekvensbandet 2,4 GHz ISM, maximal överförd radiofrekvent eekt överstiger inte 20 dBm (e.i.r.p.).

• I denna produkt ingår viss open source-programvara som har utvecklats av tredje part. Open source-licensförklaringen nns på följande webbplats: docs.whirlpool.eu.

• Produkten innehåller uorerade växthusgaser som innefattas av Kyotoavtalet. Kylgasen benner sig i en hermetiskt förseglad behållare (R32, GWP 675). Max. köldmediefyllning är 2,5 kg. Se märketiketten för mer information. SÄKERHETSINSTRUKTIONER FÖR SERVICE AV APPARAT MED SPECIFIKT KÖLDMEDIUM

• Ladda ner den fullständiga instruktionsboken för detaljerad information om installation, service, underhåll och reparationsmetoder på docs.whirlpool.eu.

Använd inga andra metoder än de av tillverkaren rekommenderade för att rengöra apparaten eller påskynda avfrostningen.

Apparaten ska förvaras i ett välventilerat utrymme där rummets storlek motsvarar den rumsarea som har specicerats för användning, utan konstanta antändningskällor (som till exempel öppen eld, gasdrivna apparater eller elvärme som är i drift).

Får ej punkteras eller brännas. Tänk på att köldmedier kan vara luktlösa.

• Den som arbetar på eller öppnar en köldmediekrets ska alltid ha ett aktuellt och giltigt certikat från en av branschen ackrediterad utfärdare, som intygar att han eller hon är behörig att hantera köldmedier på ett säkert sätt enligt en branschgodkänd bedömningsspecikation. Service ska alltid utföras enligt utrustningstillverkarens rekommendationer. Underhåll och reparation som kräver assistans från annan behörig personal ska utföras under överinseende av en person som har erfarenhet av att använda brandfarliga köldmedier. Apparaten ska installeras, användas och förvaras i ett rum där golvytan är större än 10 m2. Rörinstallationen ska nnas i ett rum där golvytan är större än 10 m2. Rördragningen ska uppfylla nationella gasbestämmelser. Max. köldmediefyllning är 2,5 kg. Mekaniska anslutningar som används inomhus ska uppfylla kraven i ISO 14903. Om mekaniska anslutningar återanvänds inomhus måste tätningarna bytas. Om kragkopplingar återanvänds inomhus måste en ny kragningsdel tillverkas. Rördragningen ska hållas till ett minimum. Mekaniska anslutningar måste gå att komma åt vid underhåll.

1. Transport av utrustning som innehåller brandfarliga köldmedier ska ske enligt gällande

transportföreskrifter.

2. Märkning av utrustning med skyltar ska uppfylla de lokala föreskrifterna.

3. Kassering av utrustning som innehåller brandfarliga köldmedier ska ske i enlighet med

SÄKERHETSFÖRESKRIFTER- 135 -

gällande bestämmelser för farligt avfall.

4. Förvara alltid utrustningen/apparaterna enligt tillverkarens instruktioner.

5. Förvaring av paketerad (osåld) utrustning Förvaringsförpackningen måste vara

utformad på ett sådant sätt att mekaniska skador på utrustningen inuti paketet inte förorsakar läckage av köldmediefyllning. Hur många utrustningsdelar som får förvaras tillsammans nns reglerat i de lokala föreskrifterna.

6. Information om service.

6-1 Kontroller av utrymmet Före arbete på ett system som innehåller brandfarliga köldmedier måste en säkerhetskontroll utföras för att säkerställa att risken för antändning har minimerats. Vid reparation av kylsystemet måste följande försiktighetsåtgärder vidtas innan arbetet på systemet påbörjas. 6-2 Arbetsgång Arbetet ska utföras enligt en bestämd arbetsgång för att minimera risken för förekomst av brandfarlig gas eller ånga under arbetet. 6-3 Allmänt om arbetsområdet All underhållspersonal och andra som arbetar i närheten ska informeras om vilken typ av arbete som utförs. Undvik arbete i trånga utrymmen. Området runt arbetsplatsen ska spärras av. Se till att arbetsområdet är säkert genom att kontrollera att där inte nns brandfarligt material. 6-4 Kontrollera förekomsten av köldmedium Utrymmet ska kontrolleras med en lämplig köldmediedetektor före och under arbetet, för att säkerställa att teknikern är uppmärksam på en eventuell brandfarlig atmosfär. Se till att den läckdetekteringsutrustning som används är lämpad för brandfarliga köldmedier, dvs. att den är gnistsäker eller egensäker. 6-5 Tillgång till brandsläckare Om någon form av varmbearbetning ska utföras på kylutrustningen eller tillhörande delar måste en lämplig brandsläckare nnas inom räckhåll. Se till att ha en pulver- eller kylsyresläckare precis intill arbetsområdet. 6-6 Inga antändningskällor Ingen som arbetar med kylsystemet, där arbetet innebär att frilägga rör som innehåller eller har innehållit brandfarliga köldmedier, får använda någon typ av antändningskällor på ett sådant vis att det kan orsaka brand eller explosion. Alla tänkbara antändningskällor, inklusive rökning, ska hållas tillräckligt långt borta från installation, reparation, demontering och kassering eftersom det då alltid nns en risk för att brandfarligt köldmedium kommer ut i omgivningen. Innan arbetet påbörjas, kontrollera att det inte nns några brand- eller antändningsrisker i området runt utrustningen. Sätt upp ”Rökning förbjuden”-skyltar. 6-7 Ventilerat utrymme Arbeta antingen utomhus eller se till att utrymmet har tillräckligt god ventilation innan du öppnar systemet eller påbörjar någon typ av varmbearbetning. Ventilationen måste vara igång under hela den tid som arbetet ska utföras. Ventilationen ska på ett säkert sätt skingra eventuella köldmedieutsläpp och helst föra ut dem i fria luften. 6-8 Kontroller av kylutrustningen När elektriska komponenter byts ut måste de vara avsedda för aktuellt användningsområde och motsvara angivna specikationer. Tillverkarens riktlinjer för

SÄKERHETSFÖRESKRIFTER- 136 -

service och underhåll måste alltid följas. Vid eventuella frågor, kontakta tillverkarens tekniska kundtjänst för att få hjälp. Följande kontroller ska utföras på installationer där brandfarliga köldmedier används: - Fyllningsmängden ska stämma överens med storleken på det rum i vilket de köldmediebärande delarna nns installerade - Ventilation och utlopp körs tillräckligt ofta och är inte blockerade - Om en indirekt kylkrets används måste man kontrollera om det nns köldmedium i den sekundärkretsen - Märkningen på utrustningen ska fortfarande vara synlig och läsbar Märkning och skyltar som inte är läsbara måste åtgärdas - Köldmedierör och komponenter är installerade så att det är osannolikt att de exponeras för någon substans som kan ge upphov till korrosion på köldmediebärande komponenter, om inte komponenterna är tillverkade av material med korriosionsbeständiga egenskaper eller skyddas mot korrosion på annat sätt. 6-9 Kontroller av elektrisk utrustning Reparation och underhåll av elkomponenter ska alltid börja med säkerhetskontroller och inspektion av komponenterna. Om du upptäcker ett fel som skulle kunna äventyra säkerheten ska komponentens strömförsörjning inte anslutas förrän felet är åtgärdat. Om det inte går att åtgärda felet omgående men det ändå är nödvändigt att fortsätta driften ska en lämplig temporär lösning användas. Detta ska i så fall rapporteras till ägaren av utrustningen, så att alla inblandade parter är informerade. De inledande säkerhetskontrollerna ska alltid omfatta: - Att kondensatorerna är urladdade – detta ska ske på ett säkert sätt för att undvika risken för gnistbildning - Att inga strömförande elkomponenter eller kablar är frilagda under påfyllning, återstart eller avluftning av systemet - Att det nns obruten jordanslutning.

7. Reparation av förseglade komponenter

Vid reparation av förseglade komponenter ska alla strömkällor kopplas från den utrustning som arbetet ska utföras på före förseglad strömförsörjning till utustningen. Därefter ska en kontinuerligt arbetande läckdetektering placeras vid den mest kritiska punkten för att varna för eventuella risker. Det är särskilt viktigt att vara uppmärksam på följande vid arbete på elkomponenter: Att höljet inte förändras på ett sätt som riskerar att påverka de skyddande egenskaperna. Detta omfattar skador på kablar, ett för stort antal anslutningar, uttagsplintar andra än de specicerade, skador på tätningar, felaktigt använda packboxar osv. Kontrollera att apparaten sitter fast ordentligt. Se till att tätningar och tätningsmaterial inte har brutits ner så mycket att de inte längre fyller sin funktion, dvs. att förhindra att brandfarlig luft tränger in i apparaten. De reservdelar som används måste uppfylla tillverkarens specikationer. ANMÄRKNING: Användning av silikonhaltigt tätningsmedel kan försämra funktionen hos vissa läckdetekteringsutrustningar. Egensäkra komponenter behöver inte isoleras innan arbete utförs på dem.

8. Reparation av egensäkra komponenter

Belasta inte kretsen med permanent induktiv eller kapacitiv last utan att säkerställa att denna inte kommer att överstiga högsta tillåtna spänning eller ström för den utrustning

som används. Egensäkra komponenter är den enda komponenttyp som det går att arbeta på med bibehållen strömförsörjning i brandfarlig atmosfär. Testutrustningen ska ha korrekt klassning. Andvänd endast av tillverkaren angivna reservdelar. Andra delar kan göra att köldmedium som läckt ut i luften antänds.

Kontrollera att kablarna inte riskerar att utsättas för slitage, korrosion, högt tryck, vibrationer, vassa kanter eller andra typer av påfrestningar. Vid kontrollen ska även hänsyn tas till eekter på grund av åldrande eller kontinuerliga vibrationer från till exempel äktar och kompressorer.

10. Detektering av brandfarliga köldmedier

Potentiella antändningskällor får under inga omständigheter användas för att leta efter köldmedieläckor. Halogenläcksökare (eller annan typ av detektor med öppen låga får inte användas. 11.Metoder för läckdetektering Följande metoder för läckdetektering bedöms som lämpliga för system som innehåller brandfarliga köldmedier: - Elektroniska läckdetektorer ska användas för att detektera brandfarliga köldmedier, men det kan hända att de inte är tillräckligt känsliga eller måste kalibreras om (Detekteringsutrustningen ska kalibreras i ett utrymme där det inte nns något köldmedium.) - Kontrollera att detektorn inte är en potentiell antändningskälla och att den lämpar sig för det köldmedium som används. - Läckdetekteringsutrustningen ska vara inställd på procent av undre brännbarhetsgräns (LFL) för det aktuella köldmediet. Den ska vara kalibrerad efter det köldmedium som används och för att rätt koncentration av gas (max. 25%) ska kunna bekräftas. - Läckdetekteringsvätska kan användas till de esta köldmedier, men rengöringsmedel med klorin ska undvikas eftersom det nns risk för att klorinet reagerar med köldmediet och korroderar kopparrören. - Vid misstanke om en läcka måste alla öppna lågor avlägsnas eller släckas. - Om en köldmedieläcka konstateras och den måste åtgärdas genom hårdlödning ska allt köldmedium tömmas ur systemet eller isoleras med avstängningsventiler i en del av systemet som ligger långt från läckan. - Systemet ska sedan spolas med syrefritt kväve (OFN), både före och under hårdlödning.

12. Tömning och evakuering

- När köldmediekretsen öppnas för att utföra reparationer, eller av andra anledningar, ska konventionella arbetsmetoder alltid användas. Det är dock viktigt att följa bästa praxis eftersom det föreligger en brandrisk. Följande arbetsgång ska följas: - Töm ur köldmedium - Blås ur kretsen med inertgas - Evakuera; - Blås ur igen med inertgas; - Öppna kretsen genom kapning eller hårdlödning. Köldmediefyllningen ska samlas upp i lämpliga askor för tillvaratagning av köldmedium. Systemet ska ”spolas” med syrefritt kväve för att enheten ska bli säker. Detta moment kan behöva upprepas era gånger. Tryckluft eller syre ska inte användas för den här- 138 -

SÄKERHETSFÖRESKRIFTER

uppgiften. Spolningen görs genom påfyllning av syrefritt kväve tills arbetstrycket är uppnått, därefter avluftning till atmosfär och slutligen neddragning till vakuum. Denna process ska upprepas tills det inte längre nns något köldmedium kvar i systemet. När den sista fyllningen har använts ska sytemet avluftas till atmosfäriskt tryck för att möjliggöra arbete. Denna åtgärd är absolut nödvändig om hårdlödning av rören ska ske. Se till att vakuumpumpens utlopp inte är i närheten av några antändningskällor och att det nns vakuum i systemet med syrefritt kväve och att det nns tillräcklig ventilation under hela arbetet.

13. Tillvägagångssätt vid påfyllning

Förutom konventionella tillvägagångssätt vid påfyllning ska följande krav också uppfyllas: - Kontrollera att det inte nns risk för att olika köldmedier blandas när påfyllningsutrustningen används. - Slangar och rör ska hållas så korta som möjligt för att minimera mängden köldmedium i dem. - Flaskorna ska stå upprätt. - Kontrollera att kylsystemet är jordat innan du fyller på köldmedium i systemet. - Märk systemet när påfyllningen är avslutad (om det inte redan är gjort). - Var mycket försiktig så att du inte råkar överfylla kylsystemet. Innan systemet återfylls måste det tryckprovas med syrefritt kväve. Systemet ska läckagekontrolleras efter utförd påfyllning men före driftsättning. Utför alltid en uppföljande läckagekontroll innan du lämnar platsen.

Innan detta arbete utförs måste teknikern vara helt bekant med utrustningen och alla dess delar. Enligt god arbetssed ska alla köldmedier tas tillvara på ett säkert sätt. Innan arbetet påbörjas ska ett olje- och ett köldmedieprov tas eftersom det uppsamlade köldmediet kan behöva analyseras före återanvändning. Det måste nnas strömförsörjning innan uppgiften påbörjas. a. Lär känna utrustningen och hur den fungerar. b. Isolera systemet elektriskt. c. Innan du börjar arbeta, försäkra dig om att: - mekanisk hanteringsutrustning nns tillgänglig, vid behov för hantering av köldmedieaskor, - all personlig skyddsutrustning nns tillgänglig och används på rätt sätt - uppsamlingen av köldmedium hela tiden övervakas av en person med rätt utbildning och erfarenhet - tömningsaggregat och askor uppfyller tillämpliga standarder. d. Pumpa om möjligt ner köldmediesystemet. e. Om det inte går att få till vakuum, gör ett samlingsrör så att köldmedium kan avlägsnas från olika delar av systemet. f. Se till att askan står på vågen innan du påbörjar tömningen. g. Sätt igång tömningsaggregatet och kör det enligt tillverkarens anvisningar. h. Överfyll inte askorna. (De får inte vara fyllda till mer än 80% av vätska).

i. Överskrid inte askans maximala arbetstryck, inte ens för en kort stund.

j. När askorna är korrekt fyllda och processen avslutad, se till att utrustningen avlägsnas från platsen omgående och att alla avstängningsventiler på utrustningen är stängda.- 139 -

SÄKERHETSFÖRESKRIFTER

k. Uppsamlat köldmedium ska inte fyllas i ett annat kylsystem utan att först ha rengjorts och kontrollerats.

Utrustningen ska vara märkt med information om att den har tagits ur drift och tömts på köldmedium. Etiketten ska vara undertecknad och märkt med datum. Se till att det nns etiketter på utrustningen som informerar om att den innehåller brandfarligt köldmedium.

När köldmedium töms ur ett system, antingen vid service eller urdrifttagning, är det god arbetssed att alla köldmedier tas tillvara på ett säkert sätt. När du tappar över köldmediet i askorna, var noga med att använda rätt typ av köldmedieaskor. Se till att du har förberett tillräckligt många askor för att få plats med hela den mängd köldmedium som nns i systemet. Alla askor som ska användas måste vara utformade för det aktuella köldmediet och vara märkta med det köldmediet (dvs. specialaskor för uppsamling av köldmedium). Flaskorna ska vara kompletta med trycksäkerhetsventiler och tillhörande avstängningsventiler måste fungera ordentligt. Tomma återvinningaskor ska vara evakuerade, och om möjligt kylda innan de fylls med köldmedium. Tömningsaggregatet ska vara i gott skick med en uppsättning instruktioner för utrustningen och vara lämpligt för uppsamling av brandfarliga köldmedium. Dessutom måste det nnas en uppsättning välfungerande kalibrerade vågar tillgängliga. Slangar ska vara kompletta med frånkopplingar som är i gott skick och inte läcker. Innan du använder uppsamlingsmaskinen ska du kontrollera att den fungerar väl, har underhållits ordentligt och att alla tillhörande elkomponenter är tätade för att undvika att de antänds vid eventuellt läckage av köldmedium. Kontakta tillverkaren vid eventuella frågor. Det uppsamlade köldmediet ska returneras till köldmedieleverantören i rätt uppsamlingscylinder och med relevant avfallsöverlämningssedel. Blanda inte olika köldmedier i uppsamlingsenheter och särskilt inte i cylindrar. Om kompressorer eller kompressoroljor ska avlägsnas måste de ha tömts ut till en lämplig nivå för att säkerställa att det inte nns kvar brandfarliga köldmedier i smörjoljan. Tömningsprocessen ska utföras innan kompressorn returneras till leverantören. Kompressorn får endast utsättas för elvärme för att skynda på denna process. När ett system töms på olja måste detta ske på ett säkert sätt. Om luftkonditioneringen ska yttas, kontakta erfarna servicetekniker för att få hjälp med urkoppling och återinstallation av enheten. Placera aldrig andra elprodukter eller köksutrustning under inomhus- eller utomhusenheten. De kan bli blöta av kondensvatten som droppar från enheten och gå sönder eller börja fungera dåligt. Se till att ventilationsöppningarna inte blockeras. Apparaten ska förvaras i ett välventilerat utrymme där rummets storlek motsvarar den rumsarea som har specicerats för användning. Apparaten ska förvaras i ett rum där det inte förekommer konstanta öppna lågor (t.ex. gasdrivna apparater som är i drift) och antändningskällor (t.ex. elvärme som är i drift). Återvunna mekaniska anslutningar och kragkopplingar är inte tillåtna.- 140 - Produktbeskrivning Inomhusenhet Bilderna i bruksanvisningen är baserade på en standardmodell. De kan därför skilja sig något från den luftkonditionering du har köpt. Förklaring av symboler på inomhusenheten eller utomhusenheten. VARNING Den här symbolen visar att brandfarligt köldmedium används i apparaten. Om en antändningskälla kommer i närheten vid läckage föreligger brandrisk. FÖRSIKTIGHET Den här symbolen visar att bruksanvisningen ska läsas noga. FÖRSIKTIGHET Den här symbolen visar att servicepersonal som hanterar utrustningen ska följa anvisningarna i installationsmanualen. FÖRSIKTIGHET Den här symbolen visar att det nns information som till exempel bruksanvisning eller installationsmanual. Frontpanel Luftintag Indikatorpanel Nödpanel Luftuttag Luftlter Fjärrkontroll Luftintag Luftuttag Vertikalt justerat ventilationsspjäll Horisontellt justerat ventilationsspjäll Kondensvattenrör Rör och elsladd Anmärkning: Kondensvatten dräneras vid KYLDRIFT eller AVFUKTNING. Utomhusenhet- 141 - Operatörspanel Temperaturindikator (1) Visar inställd temperatur. Visar ”FC” som en påminnelse om lterrengöring. WiFi-lampa (2) Blinkar snabbt (3Hz) när den ansluter till routern eller tappar anslutningen till routern. Blinkar långsammare (1,5Hz) när den är ansluten till routern men inte till molnet. Övergår till att lysa med fast sken vid full WiFi-anslutning. Släcks om WiFi:t är avstängt eller okongurerat. 6th Sense-lampa (3) Lyser när 6th sense-funktionen är på. Släcks när 6th sense-funktionen avslutas. Indikator för lterövervakning (4) Blinkar när ltret behöver rengöras. Indikatorn för lterövervakning blinkar efter 720 timmars användning för att påminna användaren om att det är dags att rengöra ltret. När ltret har rengjorts, tryck på lteråterställningsknappen som sitter på frontpanelen på inomhusenheten. Då slutar indikatorn för lterövervakning att blinka. Indikator för luftfuktighet (5) Lyser när luftfuktigheten visas. Slocknar när temperaturen visas. Timerlampa (6) Lyser under inställd tid. Slocknar när timern inte längre är igång. Driftindikator (6) När apparaten är igång. Blinkar när utomhusenheten avfrostas. Vilolägeslampa (8) Lyser när viloläget är inställt, driftindikatorn blinkar tio gånger och sedan stängs hela displaybelysningen av. För luftkonditioneringar utan WiFi-styrning rekommenderar vi Wpro SmartClim: en smart enhet som används för att via WiFi styra huvudinställningarna för din apparat med din smartphone. Detta tillbehör medföljer inte i produktemballaget. Kontakta vår kundservice för mer information och för att köpa enheten. 64 178- 142 - Fjärrkontroll Sätta i batterier i ärrkontrollen

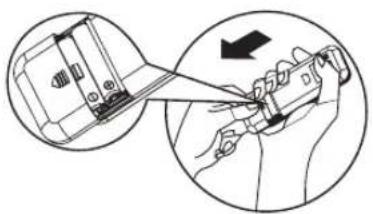

1. För in ett stift och tryck varsamt ner batteriluckan

samtidigt som du trycker den i pilens riktning för att lyfta av den, enligt bilden.

2. Sätt i 2 AAA-batterier (1,5V) i batterifacket.

Se till att batteriets poler (”+” och ”-”) hamnar rätt.

3. Stäng luckan till batterifacket på ärrkontrollen.

• Fjärrkontrollens förinställning

• Efter att batterierna har bytts i ärrkontrollen startas den i värmepumpsläge. Om luftkonditioneringen du har köpt bara har kyldrift kan värmepump- ärrkontrollen även användas för att styra denna. Använda ärrkontroll till apparaten

• För att styra apparaten med ärrkontroll, rikta ärrkontrollen mot mottagaren på inomhusenheten för att vara säker på att signalen går fram ordentligt.

• När du skickar en signal från ärrkontrollen blinkar symbolen i en sekund. Apparaten kvitterar med ett pipljud att den har tagit emot signalen.

• Fjärrkontrollen till luftkondiktioneringsapparaten har en räckvidd på upp till 7m.

• När batterierna i ärrkontrollen har bytts ställs ärrkontrollen alltid om till värmepumpsläge. Anmärkning: följ instruktionerna som stämmer överens med den ärrkontroll du fått med för att styra luftkonditioneringen

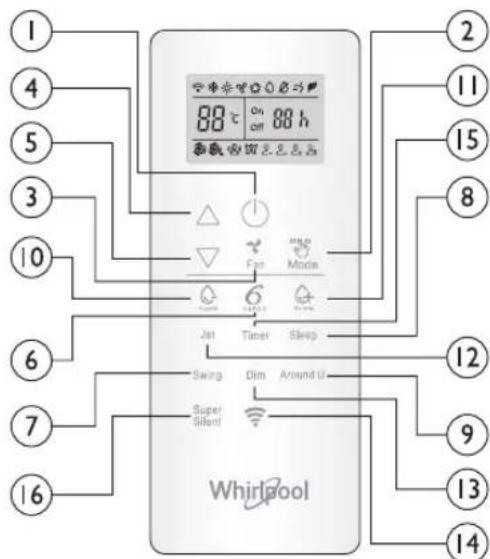

Funktionsbeskrivning för knappar (P1-03)

1. KNAPPEN ON/OFF (PÅ/AV)

Tryck på knappen för att starta eller stoppa apparaten.

3. KNAPPEN FAN (FLÄKT)

Används för att välja äkthastighet auto, hög, medel eller låg.

4-5. KNAPPEN TEMPERATURE

(TEMPERATUR) Används för att välja rumstemperatur. Används för att ställa in tiden i timerläget.

Startar eller avbryter horisontell vinkling av gallret och ställer in önskad upp-/nedåtriktning av luftödet.

10-11. KNAPPEN HUMIDITY

(LUFTFUKTIGHET) Används för att ställa in önskad luftfuktighet. Kan endast användas i 6th SENSE-läget.

16. KNAPPEN SUPER SILENT

(SUPERTYST) Används för att starta och avbryta supertyst drift för låg bullernivå.

2. KNAPPEN MODE (LÄGE)

Används för att välja driftläge. I ordningen kylning, uppvärmning och äkt.

8. KNAPPEN SLEEP (VILOLÄGE)

Används för att välja viloläge i ordningen viloläge 1, viloläge 2, viloläge 3, viloläge 4 och viloläge av.

Används för att aktivera och avbryta Around U-funktionen.

Används för att starta och avbryta snabbkylning/snabbuppvärmning.

Används för att tända och släcka inomhusenhetens displaybelysning.

Används för att sätta på eller stänga av WiFi.

Används för att ställa in tid då appararaten ska sättas på eller stängas av. Symboler på ärrkontrollens display Aktivera ärrkontrollen genom att trycka på UNLOCK- knappen Kylningsindikator Automatisk äkthastighet Viloläge 1 När du trycker på knappen tänds bakgrundsbelysningen och funktionsknapparna aktiveras. Tryck igen för att spärra ärrkontrollen. Om inga knappar trycks ner på ärrkontrollen under 10 sekunder spärras den automatiskt. PRESS Luftfuktighet plus Hög äkthastighet Viloläge 2 Luftfuktighet minus Medelhög äkthastighet Viloläge 3 Endast äkt Låg äkthastighet Viloläge 4 Uppvärmningsindikator Supertyst läge Inställd temperatur Around U-indikator 6

OF F Inställd timer Jet-indikator Energisparläge Signalöverföring Signalmottagare- 143 - Fjärrkontroll Funktionsbeskrivning för knappar (J1-3A)

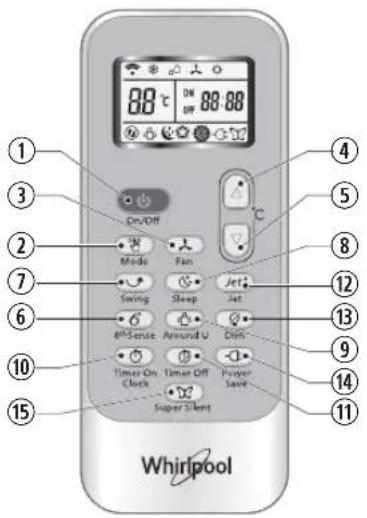

1. KNAPPEN ON/OFF (PÅ/AV)

Tryck på knappen för att starta eller stoppa apparaten.

2. KNAPPEN MODE (LÄGE)

Används för att välja driftläge i ordningen kylning, torkning, endast äkt eller uppvärmning.

3. KNAPPEN FAN (FLÄKT)

Används för att välja äkthastighet auto, hög, medel eller låg. 4-5. KNAPPEN TEMPERATURE (TEMPERATUR) Används för att välja rumstemperatur. Används för att ställa in tiden i timerläget och den vanliga klockan.

Startar eller avbryter horisontell vinkling av gallret och ställer in önskad upp-/nedåtriktning av luftödet.

8. KNAPPEN SLEEP (VILOLÄGE)

Ställer in eller avbryter viloläget i ordningen

Används för att aktivera och avbryta Around U-funktionen.

10. KNAPPEN TIMER ON/CLOCK (TIMER PÅ/KLOCKA)

Används för att ställa in aktuell tid. Används för att aktivera eller avaktivera timer på- funktionen.

11. KNAPPEN TIMER OFF (TIMER AV)

Används för att aktivera eller avaktivera timer av- funktionen.

Används för att starta och avbryta snabbkylnings-/ snabbuppvärmningsläget.

Används för att tända och släcka inomhusenhetens displaybelysning.

14. KNAPPEN POWER SAVE (ENERGISPARLÄGE)

Används för att starta och avbryta energisparläget.

15. KNAPPEN SUPER SILENT (SUPERTYST)

Används för att starta och avbryta supertyst drift för låg bullernivå.

Symboler på ärrkontrollens display Kylningsindikator Viloläge 1 Automatisk äkthastighet Jet-indikatorAvfuktningsindikator Viloläge 2 Hög äkthastighet SignalöverföringEndast äkt Viloläge 3 Medelhög äkthastighet OF FInställd timerUppvärmningsindikator Viloläge 4 Låg äkthastighet Aktuell tid

Sense-indikator Around U-indikator Supertyst läge Inställd temperaturEnergisparläge SKYDD Driftförhållande Skyddsanordningen löser ut och stoppar apparaten i följande situationer. Uppvärmning Utomhustemperaturen är högre än 24°CUtomhustemperaturen är lägre än -7°CRumstemperaturen är högre än 27°C Kylning Utomhustemperaturen är högre än 43°CRumstemperaturen är under 21°C Avfuktning Rumstemperaturen är lägre än 18°C Om luftkonditioneringen arbetar i läge KYLNING eller AVFUKTNING och dörr/fönster är öppna vid en relativ luftfuktighet på över 80%, så kan kondensvatten droppa ner från utloppet. Skyddsanordningens funktioner Vänta i minst tre minuter innan du återstartar enheten efter driftstopp eller byte av driftläge. Efter att du anslutit apparaten till elnätet och satt igång apparaten kan det dröja 20 sekunder innan den börjar arbeta. Om driften har stängts av helt trycker du på ON/OFF-KNAPPEN igen för att starta om den. Timern måste ställas in igen om den har avaktiverats. Funktioner i KYLNINGSLÄGET Frysskydd När inomhusvärmeväxlarens temperatur sjunker till 0° slutar kompressorn att arbeta för att skydda apparaten. Funktioner i

Förvärmning För att inte kall luft ska blåsas ut ur apparaten behöver inomhusenheten förvärmas 2–5 minuter när uppvärmningsläget startas. Inomhusäkten arbetar inte under förvärmningen. Avfrostning I UPPVÄRMNINGSLÄGET avfrostas apparaten automatiskt för optimal eektivitet. Processen tar normalt 6–10 minuter. Under avfrostningen arbetar inte äkten (blinkande indikator). Efter avslutad avfrostning återgår apparaten automatiskt till

UPPVÄRMNINGSLÄGET.- 144 -

Underhåll Rengöra frontpanelen på inomhusenheten

1. Koppla ifrån strömförsörjningen

Stäng av apparaten innan du drar ur elsladden eller kopplar ifrån strömförsörjningen.

2. Ta bort frontpanelen

Öppna frontpanelen som pilen visar (bild A). Dra bestämt i spalterna på sidan av frontpanelen för att ta bort frontpanelen (bild B).

3. Rengör frontpanelen

Torka av den med en mjuk, torr trasa. Använd ljummet vatten (under 40°C) för att rengöra den om apparaten är mycket smutsig. Låt det torka efter rengöring.

4. Sätt tillbaka och stäng frontpanelen

Sätt tillbaka och stäng frontpanelen genom att trycka den nedåt. Anmärkning:

• Använd inte rengöringsmedel som bensin eller skurpulver för att rengöra apparaten.

• Spruta inte vatten på inomhusenheten Farligt! Elstöt! Rengöra luftltret Efter cirka 200 timmars användning måste luftltret rengöras. Rengör luftltret varannan vecka om luftkonditioneringen används i en mycket dammig miljö.

1. Koppla ifrån strömförsörjningen

Stäng av apparaten innan du drar ur elsladden eller kopplar ifrån strömförsörjningen.

2. Ta ut luftltret (bild C).

1. Öppna frontpanelen. 2. Tryck försiktigt ner lterhandtaget. 3. Skjut ut ltret.

3. Rengöra luftltret (bild D)

Om ltret är mycket smutsigt, tvätta det i en ljummen diskmedelslösning. Låt det torka efter rengöring.

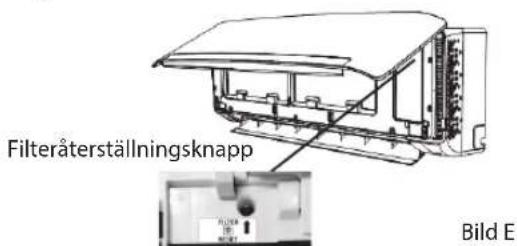

4. Sätt tillbaka ltret, tryck ner ltrets återställningsknapp (bild E) på höger sida med

ett cylinderstift och stäng sedan frontpanelen. Anmärkning:

• För att undvika skador: rör inte vid inomhusenhetens lameller med ngrarna efter att ltret är borttaget.

• Försök inte att rengöra luftkonditioneringens insida på egen hand.

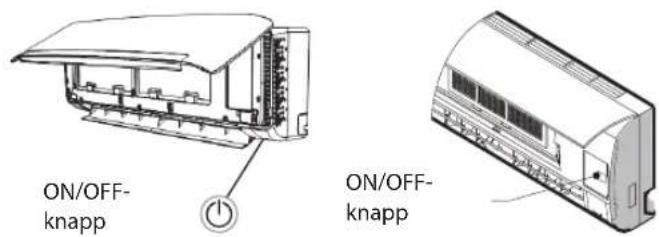

• Tvätta inte ltret i tvättmaskin. NÖDDRIFT I nödsituationer och när ärrkontrollen saknas kan du sätta på och stänga av apparaten med inomhusenhetens ON/OFF-knapp.

• Sätta på apparaten: Tryck på knappen när apparaten är avstängd. Apparaten startar och börjar arbeta i 6th SENSE-läge.

• Stänga av apparaten: Tryck på knappen när apparaten är igång. Apparaten stängs av. Anmärkning: Använd inte knappen under en längre tid. Det kan leda till funktionsfel. Automatisk omstart Om du vill använda den automatiska omstartsfunktionen kopplar du först på strömmen och håller sedan inomhusenhetens ON/OFF-knapp nedtryckt i mer än fem sekunder. Automatisk omstart aktiveras och ett surrande ljud hörs. När automatisk omstart är aktiverad kan du avaktivera funktionen genom att trycka ner ON/OFF-knappen i mer än fem sekunder. När funktionen avaktiveras hörs ett surrande ljud och apparaten övergår i viloläge. Kassering av batterier För att skydda miljön och spara på resurser ska batterier kasseras separat från den vanliga sopsorteringen och lämnas in till lämplig återvinningsstation. Bild A Bild B Bild C Bild D Bild E Filteråterställningsknapp ON/OFF- knapp ON/OFF- knapp- 145 - Installationsanvisningar Installationsdiagram Avstånd från vägg måste vara minst 50mm Avstånd från innertak måste vara minst 200mm Avståndet från väggen måste vara minst 50mm För mer information, gå in på: docs . whirlpool.eu ANMÄRKNING: Bilden är en förenklad återgivning av enheten. Därför är det möjligt att utseendet skiljer sig från den apparat som du har köpt. Installationen måste utföras i enlighet med nationella starkströmsföreskrifter och får endast utföras av behörig servicetekniker. Avstånd från golv måste vara minst 2500mm Inomhusenhet Utomhusenhet Luftintaget måste sitta minst 250mm från väggen Luftintaget måste sitta minst 250mm från väggen Luftuttaget måste sitta minst 500mm från väggen Minst 250mm Se vid installation av anslutningskablarna till att ledningarnas färger stämmer och att utomhusenhetens terminalnummer matchar inomhusenhetens. Kabelspecikationer Eekt (Btu/h) Elsladd Elanslutningskabel Typ Normal tvärsnittsarea Typ Normal tvärsnittsarea 7K, 9K, 12K H07RN-F 1,0mm

X5- 146 - Felsökning Många driftproblem är relativt lätta att åtgärda. Prova gärna förslagen i tabellen nedan innan du kontaktar service. Detta kan spara tid och onödiga utgifter. Problem Analys Fungerar inte

• Har skyddsanordningen löst ut eller en säkring gått?

• Vänta i tre minuter och starta sedan apparaten igen. Skyddsanordningen kanske hindrar apparaten från att arbeta.

• Behöver ärrkontrollens batterier bytas?

• Sitter kontakten i ordentligt? Ingen kyl- eller uppvärmningsluft

• Är luftltret smutstigt?

• Är in- och utloppen på luftkonditioneringen igentäppta?

• Är temperaturen korrekt inställd?

• Är dörrar eller fönster öppna? Ineektiv styrning

• Förekommer kraftiga störningar (från statisk elektricitet eller avvikelser i elanslutningens spänning)? Om driften inte fungerar som vanligt, koppla från elkontakten och sätt i den igen efter 2–3 sekunder. Fungerar inte med en gång

• När du byter driftläge under gång har apparaten tre minuters fördröjning. Konstig lukt

• Lukter från andra källor i rummet (till exempel möbler och cigaretter) kan sugas in i apparaten och sedan blåsas ut. Rinnande vatten- ljud

• Normalt beteende orsakat av köldmedieödet i luftkonditioneringen.

• Avfrostningsljud i uppvärmningsläge. Knäppande ljud

• Ljudet kan komma från utvidgningar eller sammandragningar i frontpanelen orsakade av temperaturförändringar. Imma från utloppet

• Förekommer imma i rummet vid låg temperatur? Normalt beteende orsakat av att kall luft släpps ut ur inomhusenheten i KYLNINGS- eller AVFUKTNINGSLÄGE. Driftindikatorn blinkar men inomhusäkten slutar arbeta.

• Enheten växlar från uppvärmningsläge till avfrostning. Indikatorn släcks och återgår till uppvärmningsläge. Anmärkning: Om problemet kvarstår, stäng av apparaten och koppla från elkontakten. Kontakta sedan närmaste Whirlpool-servicecenter. Försök inte att ytta, laga, demontera eller bygga om apparaten på egen hand.- 147 - KUNDSERVICE Innan du kontaktar Kundtjänst:

1. Försök att lösa problemet själv med hjälp av tabellen i

kapitlet ”Felsökning”.

2. Stäng av produkten och sätt på den igen för att se om

felet kvarstår. Om problemet kvarstår efter dessa kontroller, kontakta närmaste Kundtjänst. Uppge:

• en kort beskrivning av felet,

• apparatens modellbeteckning,

• servicenumret (du hittar numret under ordet ”Service” på servicedekalen som sitter på sidan eller undersidan av inomhusenheten).

• Servicenumret nns även i garantihäftet,

• Din fullständiga adress.

• Telefonnummer. Om reparation behöver utföras, kontakta auktoriserad kundservice (för att garantera användning av originalreservdelar och korrekt utförande av reparationen). Du måste kunna uppvisa originalfakturan. Underlåtenhet att följa dessa anvisningar kan äventyra produktens säkerhet och kvalitet. Anmärkning: Om du vill ha den fullständiga bruksanvisningen till din apparat kan du ladda ner den via följande länk: docs.whirlpool.eu med hjälp av QR-koden.- 148 -
