Producttype	Muurgesplit airconditioner
Merk	Whirlpool
Model	SPIW309A3WF.1
Koelcapaciteit	9 000 BTU/h
Verwarmingscapaciteit	9 000 BTU/h
Koelmiddel	R32 (GWP 675)
Maximale koelmiddelvulling	2,5 kg
Voeding	220-240 V, 50 Hz
Voedingskabel	H07RN-F 1,0 mm² (3G)
Aanbevolen zekering	16 A
Afmetingen (binnenunit)	815 x 285 x 215 mm (ong.)
Gewicht (binnenunit)	10 kg (ong.)
Afmetingen (buitenunit)	770 x 555 x 300 mm (ong.)
Gewicht (buitenunit)	30 kg (ong.)
Werkingsstanden	Koelen, verwarmen, ontvochtigen, ventilatie
Speciale functies	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Afstandsbediening	Inbegrepen, AAA-batterijen (2×1,5 V)
Luchtfilter	Wasbaar, reinigen elke 200 uur
Buitentemperatuur werkingsbereik (verwarming)	-7°C tot 24°C
Buitentemperatuur werkingsbereik (koeling)	21°C tot 43°C
Aanbevolen ruimteoppervlakte	Min. 10 m²
Connectiviteit	Wi-Fi (2,4 GHz, max vermogen 20 dBm)
Reserveonderdelen	Filter, afstandsbediening, batterijen
Klantenservice	Neem contact op met een erkende Whirlpool

Veelgestelde vragen - SPIW309A3WF.1 WHIRLPOOL

Hoe reinig ik het luchtfilter van de Whirlpool SPIW309A3WF.1 airconditioner?

Koppel het apparaat los, open het voorpaneel en verwijder het filter. Reinig het met lauw water (max. 40°C) en een neutraal schoonmaakmiddel. Laat het volledig drogen voordat u het terugplaatst. Druk op de filter-resetknop (aan de rechterkant achter het paneel) om het herinneringslampje uit te schakelen.

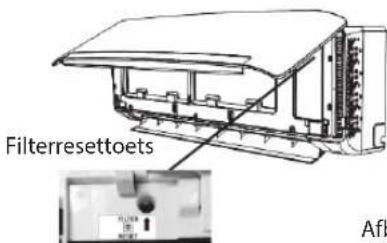

Wat te doen als het filterlampje knippert?

Het lampje knippert na 720 gebruiksuren om aan te geven dat het filter gereinigd moet worden. Reinig het filter zoals aangegeven en druk daarna op de resetknop op de binnenunit achter het voorpaneel om het knipperen te stoppen.

Hoe gebruik ik de 6th Sense-functie?

Druk op de 6th SENSE-toets op de afstandsbediening om deze functie in of uit te schakelen. Het past automatisch de temperatuur en luchtvochtigheid aan voor optimaal comfort. Het 6th Sense-lampje gaat branden wanneer het actief is.

Wat te doen als de airconditioner niet koelt of niet verwarmt?

Controleer of het luchtfilter niet vuil is, of de luchtinlaten/-uitlaten niet geblokkeerd zijn, of de ingestelde temperatuur correct is en of deuren/ramen gesloten zijn. Wacht 3 minuten na een moduswissel. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de timer in om het apparaat aan of uit te zetten?

Gebruik de toetsen TIMER ON of TIMER OFF op de afstandsbediening. Druk om de gewenste tijd in te stellen en bevestig. Het timerlampje gaat branden. Om te annuleren, stelt u de timer in op 0:00 of drukt u nogmaals op de toets.

Welk type koelmiddel gebruikt deze airconditioner en is het gevaarlijk?

Deze airconditioner gebruikt het koelmiddel R32 (GWP 675), een brandbaar gefluoreerd broeikasgas. Bij lekkage de ruimte ventileren, ontstekingsbronnen verwijderen en een professional inschakelen. Het apparaat moet worden geïnstalleerd in een ruimte van minimaal 10 m².

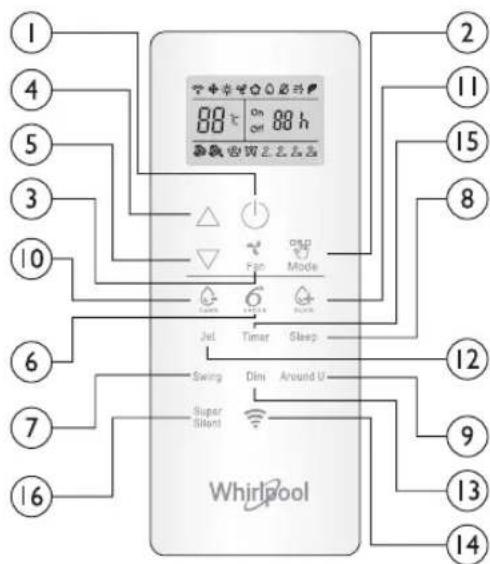

Hoe activeer ik de super stille modus?

Druk op de Super Silent-toets (of vochtigheidstoets, afhankelijk van het model) op de afstandsbediening om deze modus in of uit te schakelen. Het vermindert het bedrijfsgeluid, ideaal 's nachts.

Wat te doen bij stroomuitval of verbindingsverlies?

Als de functie voor automatisch herstarten is ingeschakeld (houd de ON/OFF-toets op de binnenunit 5 seconden ingedrukt), hervat het apparaat de vorige werking na terugkeer van de stroom. Anders moet u het handmatig inschakelen met de afstandsbediening.

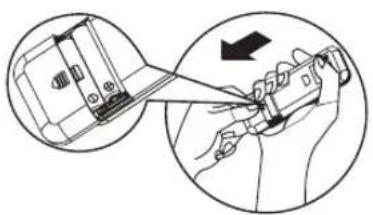

Hoe moet ik gebruikte batterijen van de afstandsbediening weggooien?

Gooi batterijen niet bij het huishoudelijk afval. Lever ze in bij een inzamelpunt (winkels, milieustraat) voor recycling volgens de lokale regelgeving.

Waar vind ik het klantenservicenummer en wat moet ik aanleveren?

Het servicenummer staat op het label aan de zijkant of onderkant van de binnenunit, en in het garantieboekje. Neem bij contact met de service het volgende bij de hand: het exacte model, het servicenummer, een korte probleembeschrijving, uw adres en telefoonnummer.

GEBRUIKSAANWIJZING SPIW309A3WF.1 WHIRLPOOL

• Download de volledige gebruiksaanwijzing op docs.whirlpool.eu of bel het telefoonnummer dat in het garantieboekje staat.

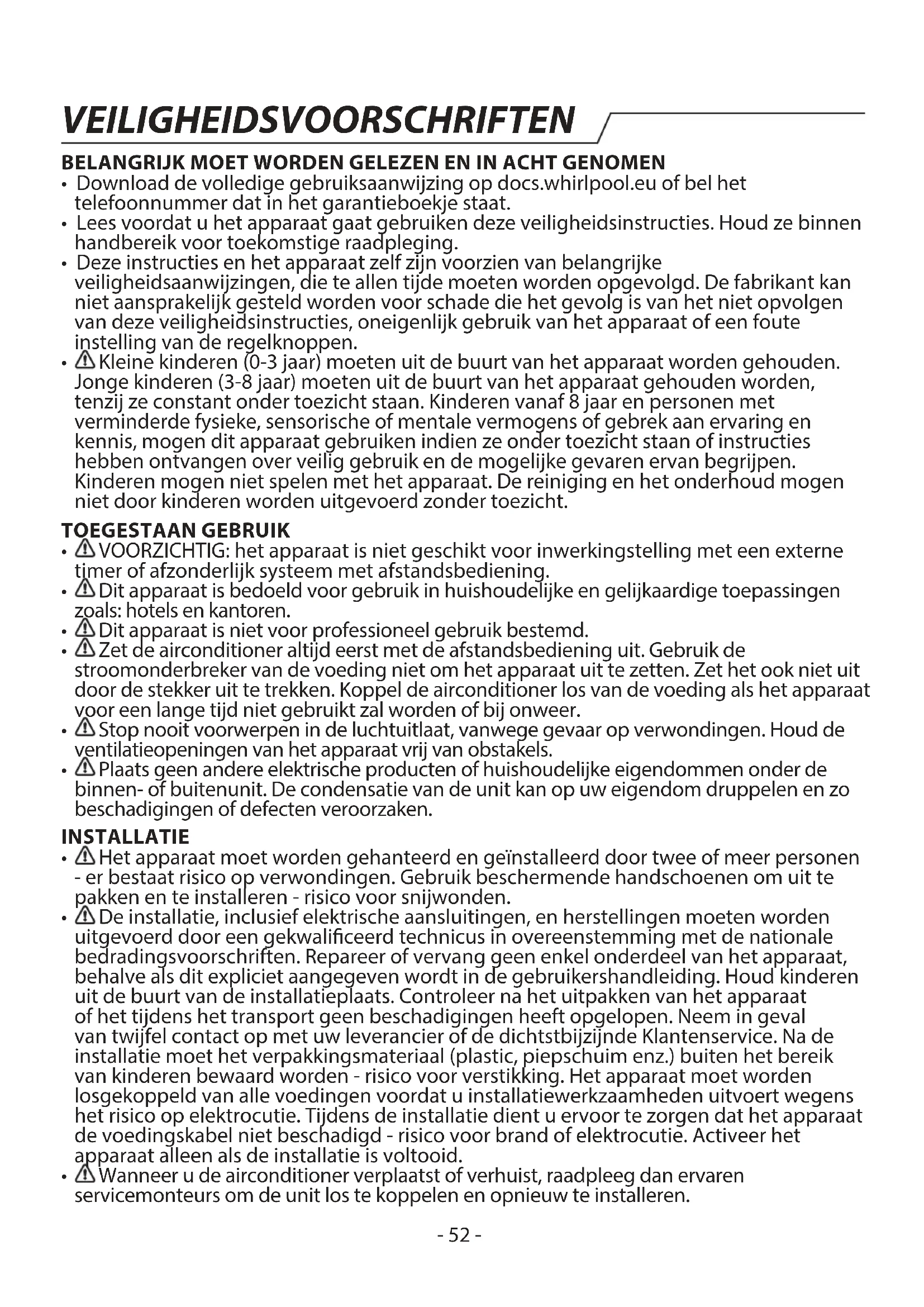

• Lees voordat u het apparaat gaat gebruiken deze veiligheidsinstructies. Houd ze binnen handbereik voor toekomstige raadpleging.
• Deze instructies en het apparaat zijn voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden opgevolgd. De fabrikant kan niet aansprakelijk gesteld worden voor schade die het gevolg is van het niet opvolgen van deze veiligheidsinstructies, oneigenlijk gebruik van het apparaat of een foute instelling van de regelknoppen.
• Kleine kinderen (0-3 jaar) moeten uit de buurt van het apparaat worden gehouden. Jonge kinderen (3-8 jaar) moeten uit de buurt van het apparaat gehouden worden, tenzij ze constant onder toezicht staan. Kinderen vanaf 8 jaar en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mogen dit apparaat gebruiken indien ze onder toezicht staan of instructies hebben ontvangen over veilig gebruik en de mogelijke gevaren ervan begrijpen. Kinderen mogen niet spelen met het apparaat. De reiniging en het onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

TOEGESTAAN GEBRUIK

• VOORZICHTIG: het apparaat is niet geschikt voor inwerkingstelling met een externe timer of afzonderlijk systeem met afstandsbediening.
• Dit apparaat is bedoeld voor gebruik in huishoudelijke en gelijkaardige toepassingen zoals hotels en kantoren.
• Dit apparaat is niet voor professioneel gebruik bestemd.
• Zet de airconditioner altijd eerst met de afstandsbediening uit. Gebruik de stroomonderbreker van de voeding niet om het apparaat uit te zetten. Zet het ook niet uit door de stekker uit te trekken. Koppel de airconditioner los van de voeding als het apparaat voor een lange tijd niet gebruikt zal worden of bij onweer.
• Stop nooit voorwerpen in de luchtuitlaat, vanwege gevaar op verwondingen. Houd de ventilatieopeningen van het apparaat vrij van obstakels.
• Plaats geen andere elektrische producten of huishoudelijke eigendommen onder de binnen- of buitenunit. De condensatie van de unit kan op uw eigendom druppelen en zo beschadigingen of defecten veroorzaken.

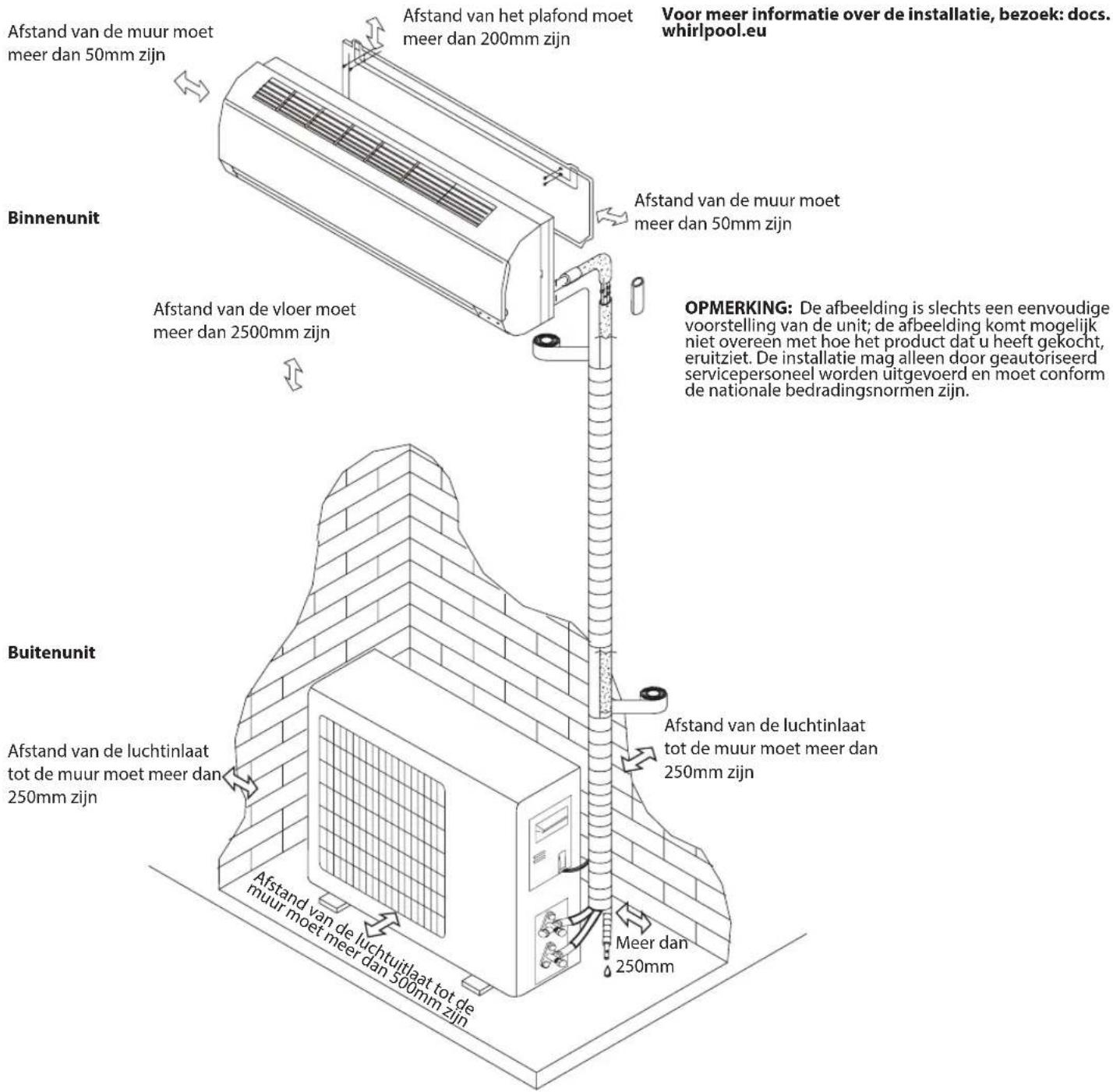

INSTALLATIE

• Het apparaat moet worden gehanteerd en geïnstalleerd door twee of meer personen - er bestaat risico op verwondingen. Gebruik beschermende handschoenen om uit te pakken en te installeren - risico voor snijwonden.
• De installatie, inclusief elektrische aansluitingen, en herstellingen moeten worden uitgevoerd door een gekwalificeerd technicus in overeenstemming met de nationale bedradingsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven wordt in de gebruikershandleiding. Houd kinderen uit de buurt van de installatieplaats. Controleer na het uitpakken van het apparaat of het tijdens het transport geen beschadigingen heeft opgelopen. Neem in geval van twijfel contact op met uw leverancier of de dichtstbijzijnde klantenservice. Na de installatie moet het verpakkingsmateriaal (plastic, piepschuim enz.) buiten het bereik van kinderen bewaard worden - risico voor verstikking. Het apparaat moet worden losgekoppeld van alle voedingen voordat u installatiewerkzaamheden uitvoert wegens het risico op elektrocutie. Tijdens de installatie dient u ervoor te zorgen dat het apparaat de voedingskabel niet beschadigt - risico voor brand of elektrocutie. Activeer het apparaat alleen als de installatie is voltooid.
• Wanneer u de airconditioner verplaatst of verhuist, raadpleeg dan ervaren servicemonteurs om de unit los te koppelen en opnieuw te installeren.
• Het apparaat mag niet worden geïnstalleerd in de wasruimte.

ELEKTRISCHE WAARSCHUWINGEN

• De voeding moet een nominale spanning hebben met een afzonderlijk circuit voor het apparaat. De diameter van de voedingskabel moet voldoen aan de vereisten.
• Er moet een meerpolige schakelaar worden aangesloten in de vaste bedrading in overeenstemming met de bedradingsvoorschriften en het apparaat moet worden geaard conform de nationale elektrische veiligheidsvoorschriften.
• Er moet een meerpolige stroomonderbreker met een afstand tussen de contacten van minstens 3 mm worden aangesloten in de vaste bedrading.
• Gebruik geen verlengsnoeren, meervoudige stopcontacten of adapters. Als de installatie voltooid is, mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker. Gebruik het apparaat niet wanneer u natte voeten hebt of blootsvoets bent. Gebruik het apparaat niet als het netsnoer of de stekker beschadigd is, als het apparaat niet goed werkt of als het beschadigd of gevallen is.
• Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn technicus of een gelijkaardig gekwalificeerd persoon vervangen worden door een identieke kabel, om gevaarlijke situaties te voorkomen. Er is namelijk risico op elektrocutie.
• Volgens de nationale wetgeving moet er een reststroomapparaat (RCD) met een nominale reststroom van niet meer dan 30 mA worden opgenomen in de vaste bedrading.
• De temperatuur van het koelcircuit zal hoog zijn, dus houd de kabel van de tussenaansluiting uit de buurt van de koperen leiding.
• Zorg voor een veilige aarding en een massakabel die aangesloten is op het speciale aardingssysteem van het gebouw en geïnstalleerd is door deskundigen. Het apparaat dient voorzien te zijn van een beveiligingsschakelaar tegen elektrische ontlading en een hulpinstallatieautomaat met voldoende capaciteit. De installatieautomaat dient tevens voorzien te zijn van een magnetische en thermische schakelaar om beveiliging te garanderen in geval van kortsluiting en overbelasting.

Model 9K & 12K 18K 24K
Vereiste capaciteit van installmentieautomaat 16A 20A 25A

• Voor de aansluiting van de voedingskabel en de kabelaansluitingen tussen binnen- en buitenunits, zie het bedradingsschema op het apparaat.

REINIGING EN ONDERHOUD

WAARSCHUWING: Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert; gebruik geen stoomreinigers - risico van elektrocutie. - Onderhoud en herstellingen waar bij de bijstand van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die gekwalificeerd is om met ontvlambare koelmiddelen om te gaan. - Servicewerkzaamheden mogen enkel worden uitgevoerd met behulp van uitrusting die door de fabrikant aanbevolen is.

VERWERKING VAN DE VERPAKKING

Het verpakkingsmateriaal is 100% recycleerbaar en draagt het recyclagesymbool. De diverse onderdelen van de verpakking mogen niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften.

VERWERKING VAN HUISHOUDELIJKE APPARATUUR

Dit apparaat is vervaardigd van recycleerbaar of herbruikbaar materiaal. Verwerk het apparaat in overeenstemming met plaatselijke

milieuvoorschriften voor afvalverwerking. Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit apparaat hebt gekocht. Dit apparaat is voorzien van het merkteken volgens de Europese Richtlijn 2012/19/EU inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te

zorgen dat dit product correct wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.

Het (x) - symbool op het product of op de bijbehorende documentatie geeft aan dat het niet behandeld mag worden als huishoudelijk afval maar naar een geschikt inzamelcentrum voor het recycleren van elektrische en elektronische apparatuur moet worden gebracht.

CONFORMITEITSVERKLARING

• De volledige tekst van de conformiteitsverklaring vindt u op de onderstaande website: docs.whirlpool.eu.
• De radioapparatuur werkt in de ISM-frequentieband van 2,4 GHz, het maximaal uitgezonden radiofrequente vermogen bedraagt niet meer dan 20 dBm (e.i.r.p.).
• Dit product bevat opensourcesoftware ontwikkeld door derden. De verklaring inzake het gebruik van de open source licentie vindt u op de onderstaande website: docs.whirlpool.eu.
• Dit product bevat gefluoreerde broeikasgassen die onder het protocol van Kyoto vallen. Het koelgas bevindt zich in een hermetisch afgesloten systeem (R32, GWP 675). De maximale vulling van het koelmiddel is 2,5 kg. Zie het beoordelingslabel voor meer gedetailleerde informatie.

VEILIGHEIDSVOORSCHRIFTEN VOOR SERVICEWERKZAAMHEDEN AAN APPARATEN MET EEN SPECIFIEK KOELMIDDEL

• Download de volledige gebruiksaanwijzing voor gedetailleerde methoden inzake installatie, servicewerkzaamheden, onderhoud en reparatie op docs.whirlpool.eu.
• Gebruik geen middelen om het ontdooiproces te versnellen of reinigingsmiddelen, behalve degene die door de fabrikant worden aanbevolen.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waarvan de afmetingen overeenkomen met de afmetingen die zijn voorgeschreven voor het gebruik van de machine; zonder voortdurend werkzame ontstekingsbronnen (zoals open vuur, een werkzaam gasapparaat of een werkzaam elektrisch verwarmingsapparaat).
• Niet doorboren of verbranden. Denk eraan dat de koelmiddelen geurloos kunnen zijn.
• Elke persoon die aan een koelcircuit werkt of het openmaakt, moet op dat moment beschikken over een geldig certificaat van een door de sector erkende beoordelingsbevoegdheid, dat aantoont dat hij veilig met koelmiddelen kan omgaan volgens een door de sector erkende beoordelingsspecificatie. Zoals aanbevolen, mogen onderhoudswerkzaamheden enkel worden uitgevoerd door de fabrikant van de apparatuur. Onderhoud en herstellingen waarvoor de bijstand van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die gekwalificeerd is om met ontvlambare koelmiddelen om te gaan. Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een grotere vloeroppervlakte dan 10 m². Het installeren van de leidingen moet worden uitgevoerd in een ruimte met een grotere vloeroppervlakte dan 10 m². De leidingen moeten conform de nationale gasvoorschriften zijn. De maximale vulling van het koelmiddel is 2,5 kg. De mechanische aansluitingen die binnen gebruikt worden, moeten conform ISO 14903 zijn. Wanneer mechanische aansluitingen binnen herbruikt worden, moeten de afdichtingsonderdelen worden vernieuwd. Wanneer flare-verbindingen binnenshuis worden hergebruikt, moet het flare-onderdeel opnieuw worden gefabriceerd. Het installeren van leidingen moet tot een minimum worden beperkt. Mechanische aansluitingen moeten bereikbaar zijn voor onderhoud.
• Het transport van uitrusting met ontvlambare koelmiddelen erin moet gebeuren overeenkomstig de transportvoorschriften.
• Het markeren van de uitrusting aan de hand van signalisatie moet gebeuren overeenkomstig de plaatselijke voorschriften.
• De verwerking van apparatuur die gebruik maakt van ontvlambare koelmiddelen moet worden uitgevoerd in overeenstemming met de nationale voorschriften.
• Het opslaan van uitrusting / apparaten moet gebeuren overeenkomstig de instructies van de fabrikant.
• De opslagverpakkingsbescherming voor apparatuur moet zo gefabriceerd zijn dat mechanische schade aan de apparatuur in de verpakking geen lek van de koelmiddellading kan veroorzaken. Het maximumaantal stuks uitrusting dat samen mag worden opgeslagen, wordt bepaald door plaatselijke voorschriften.
• Informatie over servicewerkzaamheden.

6-1 Controles van de ruimte

Alvorens werkzaamheden uit te voeren aan een systeem met ontvlambare koelmiddelen, zijn er veiligheidscontroles nodig om ervoor te zorgen dat het risico op ontbranding wordt beperkt. Voor herstellingen van het koelsysteem, moeten de volgende voorzorgsmaatregelen in acht worden genomen alvorens werk uit te voeren op het systeem.

6-2 Werkprocedure

Werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico op de aanwezigheid van ontvlambaar gas of ontvlambare dampen tijdens de uitvoering van het werk te beperken.

6-3 Algemene werkruimte

Al het onderhoudspersoneel en anderen die in de omliggende ruimte werken, moeten op de hoogte worden gebracht van de aard van de werkzaamheden die worden uitgevoerd. Werken in beperkte ruimtes moeten worden vermeden. De ruimte rond de werkruimte moet worden afgebakend. Zorg ervoor dat de omstandigheden in de ruimte veilig zijn door te controleren op ontvlambaar materiaal.

6-4 Controle op de aanwezigheid van koelmiddel

De ruimte moet voor en tijdens de werkzaamheden gecontroleerd worden met een geschikte koelmiddeldetector om ervoor te zorgen dat de technicus op de hoogte is van mogelijke ontvlambare omgevingen. Zorg ervoor dat de uitrusting die lekken moet opsporen, gebruikt mag worden bij ontvlambare koelmiddelen, dat ze m.a.w. geen vonken veroorzaakt, voldoende afgedicht is of intrinsiek veilig is.

6-5 Aanwezigheid van een brandblusapparaat

Als er op de koelapparatuur of onderdelen ervan werkzaamheden moeten worden uitgevoerd die hitte veroorzaken, dan moet er voldoende brandblusapparatuur binnen handbereik voorzien zijn. Stel een poederblusser of CO2-brandblusser op in de buurt van de ruimte waar het vullen met het koelmiddel plaatsvindt.

6-6 Geen ontstekingsbronnen

Iemand die werkzaamheden aan een koelsysteem uitvoert waarbij een leiding wordt blootgelegd die met ontvlambaar koelmiddel gevuld is of was, mag geen enkele ontstekingsbron gebruiken die brandgevaar of ontploffingsgevaar kan veroorzaken. Alle mogelijke ontstekingsbronnen, waaronder sigaretten, moeten voldoende ver worden verwijderd van de plek van de installatie, de herstelling of het verwijderen en verwerken waarbij mogelijk ontvlambaar koelmiddel kan vrijkomen in de omringende ruimte. Alvorens werkzaamheden uit te voeren, moet de ruimte rond de apparatuur geïnspecteerd worden om zeker te zijn dat er geen brand- of ontstekingsgevaar is. "Verboden te roken"-signalering moet zijn aangebracht.

6-7 Geventileerde ruimte

Zorg ervoor dat de ruimte in de open lucht is of voldoende geventileerd is alvorens het systeem te openen of werkzaamheden die hitte veroorzaken, uit te voeren. Er moet voortdurend geventileerd worden tijdens de periode dat de werkzaamheden worden uitgevoerd. Door de ventilatie moet enig vrijgekomen koelmiddel worden uiteengedreven en, beter nog, worden afgevoerd naar de buitenlucht.

6-8 Controles van de koelapparatuur

Wanneer elektrische componenten worden veranderd, moeten ze geschikt zijn voor het doel en ze moeten voldoen aan de juiste beschrijving. Te allen tijden moeten de onderhouds- en servicevoorschriften van de fabrikant worden gevolgd. Raadpleeg bij

twijfel de technische afdeling van de fabrikant voor bijstand. De volgende controles moeten worden uitgevoerd op apparatuur die gebruik maakt van ontvlambare koelmiddelen:

• De omvang van de vulling hangt af van de afmetingen van de kamer waar de onderdelen die koelmiddel bevatten, worden geïnstalleerd;
• De ventilatieapparatuur en -uitlaten dienen te werken en mogen niet geblokkeerd zijn;
• Als een onrechtstreeks koelcircuit wordt gebruikt, moet het hulpcircuit gecontroleerd worden op de aanwezigheid van koelmiddel;
• De markeringen op de uitrusting moeten nog altijd zichtbaar en leesbaar zijn. Markeringen en signalisatie die niet leesbaar zijn, dienen te worden gecorrigeerd;
• Koelleidingen en -componenten zijn op een plaats gemonteerd waar de kans klein is dat ze worden blootgesteld aan stoffen die de koelmiddel bevattende componenten kunnen aantasten, tenzij de componenten gemaakt zijn van materialen die inherent resistent zijn tegen corrosie of voldoende beschermd zijn tegen corrosie.

6-9 Controles van elektrische apparaten

Herstellingen en onderhoud van elektrische componenten dienen te worden voorafgegaan door veiligheidscontroles en inspectieprocedures van de componenten. Als er een defect aanwezig is dat de veiligheid in het gedrang kan brengen, dan mag er geen elektrische voeding aangesloten worden op het circuit totdat het defect is verholpen. Als het defect niet meteen kan worden verholpen maar de apparatuur moet blijven werken, dan dient een geschikte tijdelijke oplossing te worden gebruikt. Dit dient te worden gerapporteerd aan de eigenaar, zodat alle partijen op de hoogte zijn. Bij voorafgaande veiligheidscontroles dient men er onder meer voor te zorgen:

• dat de condensatoren ontladen zijn: dit moet op een veilige manier gebeuren om de kans op vonken te vermijden;
• dat er geen onder stroom staande elektrische componenten en bedrading blootgesteld zijn tijdens het vullen, reinigen of ontluchten van het systeem;
• dat de apparatuur altijd geaard is.

7. Herstellingen aan afgedichte componenten

Tijdens herstellingen aan afgedichte componenten moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan gewerkt wordt, voordat de afgedichte elektrische voeding en de installatie worden verwijderd tijdens de servicewerkzaamheden. Vervolgens moet een permanent werkende vorm van lekdetectie worden geplaatst op het meest kritieke punt om te waarschuwen in geval van een mogelijk gevaarlijke situatie. Er moet speciale aandacht worden besteed aan de volgende punten om te zorgen dat bij het werken aan elektrische componenten de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt beïnvloed. Dit is bijvoorbeeld schade aan kabels, een overmatig groot aantal aansluitingen, klemmen die niet gemaakt zijn volgens de originele specificatie, schade aan afdichtingen, onjuiste montage van pakkingbussen enz. Zorg dat de apparatuur stevig gemonteerd is. Zorg dat afdichtingen of afdichtmaterialen niet verslechterd zijn zodat ze niet meer geschikt zijn om te voorkomen dat er ontvlambare atmosferen binnendringen. Vervangingsonderdelen moeten in overeenstemming zijn met de specificaties van de fabrikant.

OPMERKING:

Het gebruik van siliconenafdichtmiddel kan de efficiëntie van bepaalde soorten lekdetectieapparatuur belemmeren. Intrinsiek veilige componenten hoeven niet geïsoleerd te worden voordat er werkzaamheden aan worden verricht.

8. Herstellingen aan intrinsiek veilige componenten

Pas geen permanente inductieve belastingen of capaciteitsbelastingen toe op het circuit zonder te verzekeren dat deze de toelaatbare spanning en stroom voor de gebruikte apparatuur niet zullen overschrijden. Intrinsiek veilige componenten zijn de enige componenten waaraan gewerkt mag worden terwijl ze onder stroom staan in

de aanwezigheid van een ontvlambare atmosfeer. De testapparatuur moet de juiste nominale waarden hebben. Vervang componenten alleen door componenten die gespecificeerd zijn door de fabrikant. Andere componenten kunnen leiden tot ontsteking van koelmiddelen in de atmosfeer door een lek.

9. Bekabeling

Controleer of de bekabeling niet blootgesteld is aan slijtage, aantasting, overmatige druk, trilling, scherpe randen of andere negatieve omgevingseffecten. Bij de controle moet ook rekening worden gehouden met de effecten van veroudering of continue trilling van bronnen als compressoren of ventilatoren.

10. Detectie van ontvlambare koelmiddelen

In geen enkel geval mogen er mogelijke ontstekingsbronnen worden gebruikt bij het zoeken naar of de detectie van koelmiddellekken. Een halogeen-lekdetector (of enige andere detector die gebruikmaakt van een open vlam) mag niet worden gebruikt.

11. Lekdetectiemethoden

De volgende lekdetectiemethoden zijn acceptabel voor systemen die ontvlambare koelmiddelen bevatten:

• Er moeten elektronische lekdetectoren worden gebruikt om ontvlambare koelmiddelen te detecteren, maar het kan zijn dat de gevoeligheid niet voldoende is, of dat het apparaat opnieuw moet worden gekalibreerd (detectieapparatuur moet worden gekalibreerd in een ruimte zonder koelmiddelen).
• Zorg ervoor dat de detector geen mogelijke ontstekingsbron vormt en geschikt is voor het gebruikte koelmiddel.
• Lekdetectieapparatuur moet worden ingesteld op een percentage van het LFL van het koelmiddel en moet worden gekalibreerd voor het gebruikte koelmiddel, waarbij het juiste percentage gas (maximaal 25%) wordt bevestigd.
• Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen; het gebruik van reinigingsmiddelen met chloor moet echter vermeden worden, omdat het chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten.
• Als er een lek wordt vermoed, moeten alle open vlammen worden weggehaald/gedoofd.
• Als er een koelmiddellek wordt gevonden waarbij een leiding moet worden gesoldeerd, dan moet al het koelmiddel worden verwijderd uit het systeem of worden geïsoleerd (door middel van afsluitkleppen) in een deel van het systeem dat ver weg is van het lek.
• Vervolgens moet er zuurstofvrije stikstof (OFN) door het systeem worden gespoeld, voor en tijdens het soldeerproces.

12. Verwijdering en afvoer

• Wanneer u het koelcircuit opent om reparaties uit te voeren – of voor enig ander doel – moeten de conventionele procedures worden gebruikt. Het is belangrijk om de beste werkpraktijken te volgen, waarbij rekening gehouden moet worden met ontvlambaarheid.

De volgende procedure moet worden nageleefd:

• Verwijder het koelmiddel;
• Spoel het circuit met inert gas;
• Voer dit af;
• Spoel het circuit nogmaals met inert gas;
• Open het circuit door snijden of solderen.

De koelmiddelvulling moet worden opgevangen in de juiste opvangflessen. Het systeem moet worden "gespoeld" met OFN om de unit veilig te maken. Dit proces moet zo nodig meerdere keren worden herhaald. Er mag geen perslucht of zuurstof worden gebruikt voor deze taak. Het spoelen wordt uitgevoerd door het vacuüm van het systeem te verbreken met OFN; blijf het systeem vullen tot de werkdruk is bereikt,

ontlucht naar de atmosfeer, en trek het systeem weer vacuüm. Dit proces moet herhaald worden tot er geen koelmiddel meer aanwezig is in het systeem. Wanneer de laatste

OFN-vulling is gebruikt, moet het systeem worden ontlucht tot atmosferische druk om de werkzaamheden te kunnen uitvoeren. Deze procedure is van essentieel belang als er solderingen aan het leidingwerk moeten worden uitgevoerd. Zorg dat de uitlaat voor de vacuümpomp niet in de buurt van ontstekingsbronnen ligt, dat er een vacuüm is in het systeem met OFN en dat er ventilatie beschikbaar is.

13. Vulprocedures

Naast de conventionele vulprocedures moet aan de volgende vereisten worden voldaan:

• Zorg dat er geen verontreiniging van verschillende koelmiddelen optreedt bij het gebruik van vulapparatuur.
• Slangen of leidingen moeten zo kort mogelijk zijn, zodat de hoeveelheid koelmiddel erin tot een minimum wordt beperkt.
• Flessen moeten rechtop worden bewaard.
• Zorg ervoor dat het koelsysteem geaard is alvorens het systeem met koelmiddel te vullen.
• Etiketteer het systeem als het vullen voltooid is (als dit nog niet gedaan is).
• Wees uitermate voorzichtig dat het koelsysteem niet te vol wordt gevuld. Voordat het systeem opnieuw wordt gevuld, moet het op druk worden getest met OFN.

Het systeem moet worden getest op lekken ná het vullen, maar vóór de inwerkingstelling. Er moet een lektest worden uitgevoerd voordat u de locatie verlaat.

14. Buitenwerkingstelling

Voordat deze procedure wordt uitgevoerd, is het van essentieel belang dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. Het is een aanbevolen goede werkwijze om alle koelmiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet er een olie- en koelmiddelmonster worden genomen voor het geval er analyse nodig is voor hergebruik van het teruggewonnen koelmiddel. Het is van essentieel belang dat er elektrische stroom beschikbaar is voordat de taak wordt aangevangen.

a. Maak uzelf vertrouwd met de apparatuur en de werking ervan. b. Isoleer het systeem elektrisch. c. Voordat u de procedure probeert uit te voeren, moet u ervoor zorgen dat:

• er mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het hanteren van flessen koelmiddel;
• alle persoonlijke beschermingsmiddelen beschikbaar zijn en op de juiste manier worden gebruikt;
• een deskundig persoon te allen tijde toezicht houdt over het terugwinningsproces;
• terugwinningsapparatuur en flessen voldoen aan de geldende normen.

d. Pomp het koelsysteem leeg, indien mogelijk.

e. Als een vacuüm niet mogelijk is, maak dan een verdeelstuk zodat het koelmiddel uit verschillende delen van het systeem kan worden verwijderd.

f. Zorg dat de fles op de weegschaal staat voordat de terugwinning plaatsvindt.

g. Start de terugwinningsmachine en bedien deze volgens de instructies van de fabrikant.

h. Vul de flessen niet te vol. (Niet meer dan 80% volume bij vloeibare vulling).

i. Overschrijd de maximale werkdruk van de fles niet, ook niet tijdelijk.

j. Wanneer de flessen correct gevuld zijn en het proces voltooid is, zorg er dan voor dat de flessen en de apparatuur onmiddellijk van de locatie worden verwijderd en dat alle isolatiekleppen op de apparatuur worden afgesloten.

k. Teruggewonnen koelmiddel mag niet in een ander koelsysteem worden geladen tenzij het gereinigd en gecontroleerd is.

15. Etikettering

De apparatuur moet van een etiket worden voorzien met de vermelding dat hij buiten gebruik is gesteld en dat het koelmiddel is verwijderd. Het etiket moet worden gedateerd en ondertekend. Zorg dat er etiketten op de apparatuur zijn aangebracht met de vermelding dat de apparatuur ontvlambaar koelmiddel bevat.

16. Terugwinning

Wanneer u koelmiddel uit een systeem verwijdert, voor servicewerkzaamheden of voor buitenwerkingstelling, dan is de aanbevolen werkpraktijk om alle koelmiddelen veilig te verwijderen. Zorg er bij het overhevelen van koelmiddel in flessen voor, dat alleen de juiste flessen voor de terugwinning van koelmiddel worden gebruikt. Zorg ervoor dat het juiste aantal flessen voor de totale lading van het systeem beschikbaar is. Alle te gebruiken flessen moeten ontworpen zijn voor het teruggewonnen koelmiddel en geëtiketteerd zijn voor dat koelmiddel (d.w.z. speciale flessen voor de terugwinning van koelmiddel). Flessen moeten een drukontluchtklep hebben met de bijbehorende afsluitkleppen, die in goede staat verkeren. Lege terugwinningsflessen moeten worden geleegd en indien mogelijk gekoeld voordat de terugwinning plaatsvindt. De terugwinningsapparatuur moet in goede staat verkeren met een serie instructies m.b.t. de apparatuur bij de hand, en moet geschikt zijn voor de terugwinning van ontvlambare koelmiddelen. Daarnaast moet er een gekalibreerde weegschaal aanwezig zijn, die in goede staat verkeert. Slangen moeten lekvrije koppelingen hebben en in goede staat zijn. Voordat u de terugwinningsmachine gebruikt, dient u te controleren of deze in goede werkstaat verkeert, dat de machine op de juiste manier is onderhouden en dat eventuele bijbehorende elektrische componenten afgedicht zijn ter voorkoming van ontsteking in het geval dat er koelmiddel vrijkomt. Raadpleeg bij twijfel de fabrikant. Het teruggewonnen koelmiddel moet worden teruggestuurd naar de leverancier in de correcte terugwinningsfles en met het relevante ingevulde Afvaloverdrachtsformulier. Meng geen koelmiddelen in terugwinningsunits en vooral niet in flessen. Als er compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een acceptabel niveau zijn afgevoerd zodat er geen ontvlambaar koelmiddel in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor wordt teruggestuurd aan de leverancier. Er mag alleen elektrische verwarming worden gebruikt op de compressorbehuizing om dit proces te versnellen. Wanneer de olie wordt afgevoerd uit een systeem, moet dit op een veilige manier gebeuren. Wanneer u de airconditioner verplaatst of verhuist, raadpleeg dan ervaren servicemonteurs om de unit los te koppelen en opnieuw te installeren. Plaats geen andere elektrische producten of huishoudelijke eigendommen onder de binnen- of buitenunit. De condensatie van de unit kan op uw eigendom druppelen en zo beschadigingen of defecten veroorzaken. Houd de ventilatieopeningen van het apparaat vrij van obstakels. Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waarbij de kamerafmetingen overeenkomen met de kamerafmetingen die zijn voorgeschreven voor het gebruik van de machine. Het apparaat moet worden opgeslagen in een kamer zonder voortdurend werkzaam open vuur (bijvoorbeeld een werkzaam gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkzaam elektrisch verwarmingsapparaat). Herbruikbare mechanische aansluitingen en flare-verbindingen zijn verboden.

Productbeschrijving

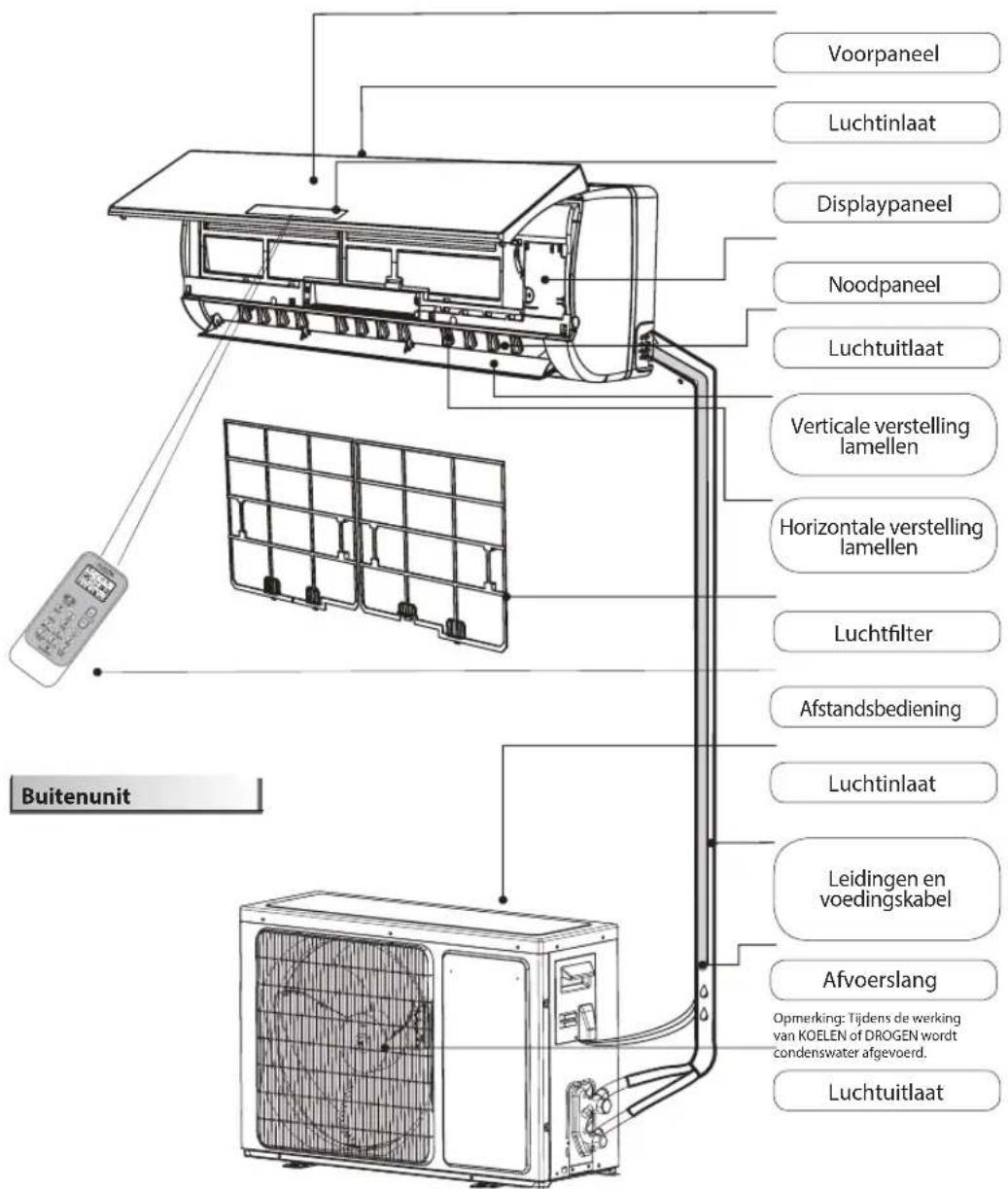

Binnenunit

De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op het uitwendige aanzicht van een standaardmodel. Daarom kan de vorm verschillen van de airconditioner die u hebt gekozen. Verklaring van symbolen op de binnenunit of buitenunit.

	WAARSCHUWING	Dit symbol geeft aan dat voor dit apparaat een ontvlambaar koelmiddel worden gezebuikt. Bij eenlek en blootstelling aan een exter ontstekingsbron, is er brandgevaar.
	VOORZICTHIG	Dit symbol geeft aan dat de gebruiksaanwijzing zorgvuldig要去 worden gelezen.
	VOORZICTHIG	Dit symbol geeft aan dat de apparatuur要去 worden behandeld door serviceperoneel en volgens de installmenthandleiding.
	VOORZICTHIG	Dit symbol geeft aan dat er informatatie beschikkaar is zoals de gebruiksaanwijzing of de installmenthandleiding.

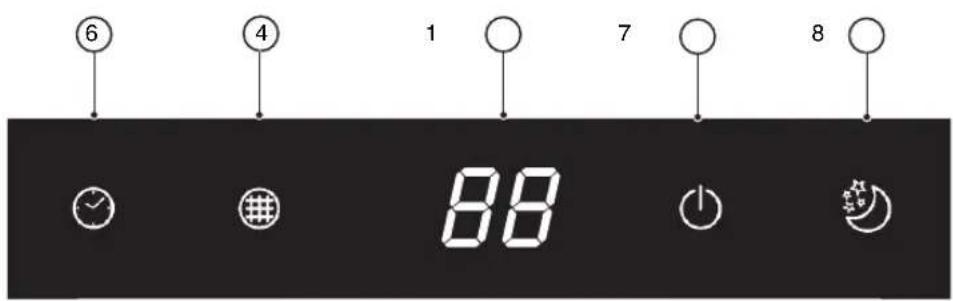

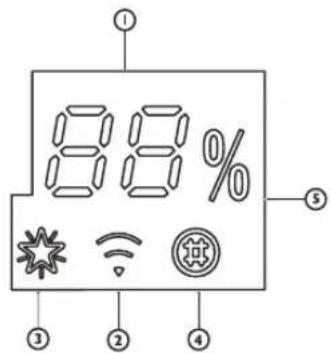

Gebruikersinterface

88

Indicatorlampje "Temperature" (temperatuurindicatorlampje) (1)

Weergave van de ingestelde temperatuur.

Wanneer "FC" wordt weergegeven, moet het filter gereinigd worden.

Indicatorlampje "Wi-fi" (indicatorlampje wifi) (2)

Het lampje knippert snel (3 Hz) wanneer de unit bezig is een verbinding met de router tot stand te brengen of wanneer de verbinding met de router is verbroken.

Het knippert langzaam (1,5 Hz) wanneer de unit verbonden is met de router maar niet met de cloud.

Het blijft branden zodra de wifiverbinding volledig tot stand is gebracht.

Het gaat uit zodra de wifi is afgemeld of uitgeschakeld.

Indicatorlampje "6th Sense" (indicatorlampje zesde zintuig) (3)

Het lampje brandt wanneer de "6th sense"-modus is ingeschakeld.

Het gaat uit wanneer de "6th sense"-modus wordt uitgeschakeld.

Indicatorlampje "Filter monitor" (Filtermonitor-indicatorlampje) (4)

Het indicatorlampje van de filtermonitor knippert wanneer het filter moet worden gereinigd.

Het lampje gaat na 720 uur werking knipperen om u eraan te herinneren dat het filter moet worden gereinigd.

Druk, nadat het filter gereinigd is, op de resettoets die zich achter het voorpaneel op de binnenunit bevindt om het knipperen van de

indicator te onderbreken.

Indicatorlampje "Humidity" (Vochtigheidsindicatorlampje) (5)

Het gaat branden wanneer het vochtigheidsniveau wordt weergegeven.

Het gaat uit wanneer de temperatuur wordt weergegeven.

Indicatorlampje "Timer" (Timerindicatorlampje) (6)

Het brandt gedurende de ingestelde duur.

Het gaat uit wanneer de timer wordt uitgeschakeld.

Indicatorlampje "Running" (Indicatorlampje In bedrijf) (6)

Het lampje licht op tijdens de werking.

Het knippert terwijl de buitenunit wordt ontdooid.

Indicatorlampje "Sleep" (slaapindicatorlampje) (8)

Het lampje licht op zodra de "sleep"-modus (slaapmodus) is ingesteld. Het indicatorlampje "Running" (In Bedrijf) zal 10 keer knipperen waarna het licht van het display uitgaat.

Afstandsbediening

Stop de batterijen in de afstandsbediening

1. Duw zachtjes met een pen op het batterijdeksel en duw het in de door de pijl aangegeven richting om het deksel te verwijderen, zoals afgebeeld.
2. Plaats 2 AAA-batterijen (1,5V) in het vakje. Zorg ervoor dat de polariteiten "+" en "-" correct geplaatst zijn.
3. Sluit het batterijdeksel op de afstandsbediening.

- Standaardinstelling afstandsbediening

• Telkens de batterijen van de afstandsbediening worden vervangen of wanneer de afstandsbediening wordt ingeschakeld, keert de afstandsbediening automatisch terug naar de standaardinstelling, namelijk die van de modus "Heat Pump" (Warmtepomp). Ook als de airconditioner die u kocht van het type "Cooling only" (Alleen koelen) is, dan nog kan deze afstandsbediening van het type "Heat Pump" worden gebruikt.

Gebruik de afstandsbediening om het apparaat te bedienen

• Om het apparaat met de afstandsbediening in werking te stellen, richt u de afstandsbediening op de ontvanger op de binnenunit om de gevoeligheid van ontvangst te garanderen.
• Wanneer een opdracht verzonden wordt met de afstandsbediening, knippert het symbool gedurende 1 seconde. Bij ontvangst van de opdracht zendt het apparaat een pieptoon uit.

• De afstandsbediening kan de airconditioner bedienen vanaf een maximumafstand van 7 m.
• Telkens de batterijen van de afstandsbediening worden vervangen, keert de afstandsbediening terug naar de standaardinstelling, namelijk die van de modus "Heat Pump" (Warmtepomp).

Opmerking: gelieve de instructies te volgen die overeenkomen met de afstandsbediening die u voor de bediening van de airconditioner hebt ontvangen.

Functiebeschrijving van de toetsen (P1-03)

1. "ON/OFF"-TOETS (AAN-EN UITTOETS)

Door op deze toets te drukken wordt het apparaat in- en uitgeschakeld.

3. "FAN"-TOETS (VENTILATORTOETS)

Met deze toets kiest u het ventilatortoerental in de volgorde automatisch, hoog, gemiddeld of laag.

4-5. "TEMPERATURE"-TOETS

(TEMPERATUURTOETS)

Met deze toets kiest u de kamertemperatuur. U drukt op de toets om de temperatuur in de timermodus in te stellen.

Met deze toets schakelt u de "6th sense"-modus in of uit.

Met deze toets kan de horizontale beweging van de lamellen worden uit- of ingeschakeld en ook kan de gewenste luchtstroomrichting omhoog/omlaag worden ingesteld.

10-11. "HUMIDITY"-TOETS

(VOCHTIGHEIDSTOETS)

Met deze toetsen stelt u de gewenste vochtigheidsgraad in. Ze zijn alleen beschikbaar in de "6th SENSE"-modus.

16. "SUPER SILENT"-TOETS (TOETS SUPERSTIL)

Met deze toets schakelt u de "Super Silent"-functie (functie Superstil), waarbij de unit minder geluid produceert, in of uit.

2. "MODE"-TOETS (MODULOETS)

Met deze toets kiest u de bedrijfsmodus. In de volgorde koelen, verwarmen of ventilator. 8. "SLEEP"-TOETS (SLAAPTOETS)

Met deze toets kunt u de slaapmodus kiezen in de volgorde "sleep 1", "sleep 2", "sleep 3", "sleep 4" en "sleep off" (slaapmodus uit).

9. "AROUND U"-TOETS (OMGEVINGSTOETS)

Met deze toets kunt u de "Around U"-functie (Omgevingsfunctie) in- of uitschakelen. 12. "JET"-TOETS (SNELTOETS)

Met deze toets schakelt u het snel koelen of snel verwarmen in of uit.

13. DIM-TOETS

Met deze toets zet u het licht van het display op de binnenunit aan of uit.

14. "WI-FI"-TOETS (WIFITOETS)

Met deze toets zet u de wifi aan of uit.

15. TIMERTOETS

Met deze toets stelt u de tijd in wanneer het apparaat automatisch moet worden in- of uitgeschakeld.

Symbolen op display van afstandsbediening

Indicatorlampje koeling Automatisch ventilatortoerental Indicatorlampje "Humidity plus" (Indicatorlampje Vochtigheid plus) Indicatorlampje "Humidity minus" (Indicatorlampje Vochtigheid minus) Indicatorlampje "Fan only" (Indicatorlampje Alleen ventilator) Indicatorlampje "Heating" (Verwarmingsindicatorlampje) Indicatorlampje "Around U" (Indicatorlampje Omgeving) Indicatorlampje "Jet" (Jetindicatorlampje)

Hoog ventilatortoerental Gemiddeld ventilatortoerental Laag ventilatortoerental Indicatorlampje "Super silent" (Indicatorlampje Superstil) Indicatorlampje "6th SENSE" (Indicatorlampje Zesde zintuig)

Indicatorlampje "Power save" (Indicatorlampje Energiebesparing)

Schakel de afstandsbediening in door op de ontgrendeltoets te drukken.

Indicatorlampje "Sleep 1" (Slaapindicatorlampje 1), Indicatorlampje "Sleep 2" (Slaapindicatorlampje 2), Indicatorlampje "Sleep 3" (Slaapindicatorlampje 3), Indicatorlampje "Sleep 4" (Slaapindicatorlampje 4), Display Temperatuurinstelling, Timerinstelling, Signaalverzending.

Druk op de toets, het indicatorlampje zal oplichten en de functietoetsen zullen klaar zijn voor gebruik. Druk nogmaals om de afstandsbediening te vergrendelen. Als de afstandsbediening gedurende 10 seconden niet gebruikt wordt, wordt de afstandsbediening automatisch vergrendeld.

Afstandsbediening

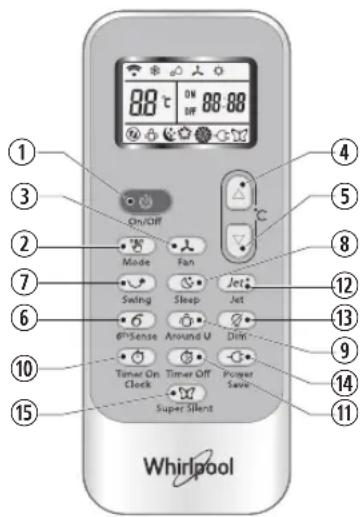

Functiebeschrijving van toetsen (J1-3A)

1. "ON/OFF"-TOETS (AAN- EN UITTOETS)

Door op deze toets te drukken wordt het apparaat in- en uitgeschakeld.

2. "MODE"-TOETS (MODUSTOETS)

Met deze toets kiest u de bedrijfsmodus in de volgorde: Koelen, Drogen, Alleen ventilator of Verwarmen.

1. "FAN"-TOETS (VENTILATORTOETS)

Met deze toets kiest u het ventilatortoerental in de volgorde: automatisch, hoog, gemiddeld of laag.

4-5. "TEMPERATURE"-TOETS (TEMPERATUURTOETS)

Met deze toets kiest u de kamertemperatuur. U gebruikt de toets om de tijd in de timermodus in te stellen.

Met deze toets schakelt u de "6th sense"-modus in of uit.

Met deze toets kan de horizontale beweging van de lamellen worden in- of uitgeschakeld en ook kan de gewenste luchtstroomrichting omhoog/omlaag worden ingesteld.

8. "SLEEP"-TOETS (SLAAPTOETS)

Met deze toets kunt u de sleep-modus (slaapmodus) inschakelen of uitschakelen.

Met deze toets kunt u de "Around U"-functie (Omgevingsfunctie) in- of uitschakelen.

1. "TIMER ON/CLOCK"-TOETS ("TIMER AAN/KLOK"-TOETS)

Met deze toets stelt u het huidige tijdstip in.

U gebruikt de toets ook om in te stellen wanneer het apparaat moet inschakelen of om deze opdracht te annuleren.

1. "TIMER OFF"-TOETS ("TIMER UIT"-TOETS)

U gebruikt de toets om in te stellen wanneer het apparaat moet uitschakelen of om deze opdracht te annuleren.

12. "JET"-TOETS (SNELTOETS)

Met deze toets schakelt u het snel koelen of snel verwarmen in of uit.

1. DIMTOETS

Met deze toets zet u het licht van het display op de binnenunit aan of uit.

1. "POWER SAVE"-TOETS (TOETS ENERGIEBESPARING)

Met deze toets schakelt u de energiebesparende functie in of uit.

1. "SUPER SILENT"-TOETS (TOETS SUPERSTIL)

Met deze toets schakelt u de "Super Silent"-functie (functie Superstil) in of uit, waardoor de unit minder geluid produceert.

Symbolen op display van afstandsbediening

Indicatorlampje koeling

Indicatorlampje "Sleep 1" (Slaapindicatorlampje 1)

Indicatorlampje "Dry" (Indicatorlampje Droog)

Indicatorlampje "Sleep 2" (Slaapindicatorlampje 2)

Indicatorlampje "Fan only" (Indicatorlampje Alleen ventilator)

Indicatorlampje "Sleep 3" (Slaapindicatorlampje 3)

Indicatorlampje "Heating" (Verwarmingsindicatorlampje)

Indicatorlampje "Sleep 4" (Slaapindicatorlampje 4)

Indicatorlampje "6th Sense" (Indicatorlampje Zesde zintuig)

Indicatorlampje "Around U" (Indicatorlampje Omgeving)

Automatisch ventilatortoerental

Indicatorlampje "Jet" (Jetindicatorlampje)

Hoog ventilatortoerental Signaalverzending

Gemiddeld ventilatortoerental

Display Timerinstelling

88.88

Laag ventilatortoerental Display "huidige tijdstip"

Indicatorlampje "Super silent" (Indicatorlampje Superstil)

Display Temperatuurinstelling

C

Indicatorlampje "Power save" (Indicatorlampje Energiebesparing)

BESCHERMING

Bedrijfstoestand

De beveiligingsvoorziening kan in werking treden en het apparaat uitschakelen in onderstaande gevallen.

Verwarming De temperatuur van de buitenlucht bedraagt meer dan 24°C

De temperatuur van de buitenlucht bedraagt minder dan -7°C

De kamertemperatureur bedraagt meer dan 27°C

Koeling De temperatuur van de buitenlucht bedraagtmeer dan 43°C

De kamertemperatureur bedraagt minder dan 21°C

Ontvochtiging De kamertemperatureur bedraagt minder dan 18°C

Als de airconditioner in de modus KOELEN of DROGEN staat terwijl er gedurende lange tijd de deur of het raam open staat en de relatieve luchtvochtigheid hoger is dan 80%, dan kan er condenswater uit de afvoer druppelen.

Kenmerken van de beveiligingsvoorziening

Wacht minstens 3 minuten alvorens de unit opnieuw in te schakelen nadat hij stopt met werken of bij het veranderen van de modus tijdens de werking. Nadat u de voeding heeft aangesloten en het apparaat onmiddellijk heeft aangezet, kan er een vertraging van 20 seconden optreden voordat het in werking treedt. Als het apparaat gestopt is met werken, druk dan nog een keer op de ON/OFF-toets (Aan- en uittoets) om het apparaat weer in te schakelen. Als de timer is uitgeschakeld, moet hij opnieuw worden ingesteld.

Kenmerken van de koelmodus Antivriesvoorziening

Wanneer de temperatuur van de warmtewisselaar van de binnenunit tot 0°C of lager zakt, wordt de compressor uitgeschakeld om het apparaat te beschermen.

Kenmerken van de verwarmmodus Voorverwarmen

Om te voorkomen dat er koude lucht in de kamer wordt geblazen, moet de binnenunit

bij het begin van de werking VERWARMEN gedurende 2-5

minuten worden voorverwarmd. De binnenventilator zal niet werken tijdens het voorverwarmen.

Ontdooien

Tijdens de werking VERWARMEN zal het apparaat automatisch ontdooien om de efficiëntie te verhogen. Deze procedure duurt gewoonlijk 6-10 minuten. Tijdens het ontdooien stopt de ventilator en het indicatorlampje "Running" (In bedrijf) gaat knipperen.

Na voltooiing van het ontdooien keert het apparaat automatisch terug naar de modus VERWARMEN.

Onderhoud

Reiniging van het voorpaneel van de binnenunit

1. Onderbreek de stroomtoevoer

Schakel het apparaat eerst UIT alvorens de stroomtoevoer te onderbreken.

2. Verwijder het voorpaneel

Open het voorpaneel zoals aangegeven door de pijl (Afb. A).

Trek met kracht aan de hendeltjes aan de zijkant van het voorpaneel om het te verwijderen (Afb. B).

3. Reinig het voorpaneel

Veeg het schoon met een zachte droge doek. Gebruik lauw water (minder dan 40°C) om het apparaat te reinigen als het heel vuil is. Laat het drogen na het reinigen.

4. Breng het voorpaneel weer aan en sluit het

Breng het voorpaneel weer aan en sluit het door het naar beneden te duwen.

Opmerking:

• Gebruik geen producten zoals benzine of polijstpoeder om het apparaat te reinigen.
• Sproei geen water op de binnenunit want dit is gevaarlijk! U loopt zo het risico op elektrocutie!

Reinig het luchtfilter

Nadat het apparaat ongeveer 200 uur gebruikt is, moet het luchtfilter worden gereinigd. Maak het luchtfilter om de twee weken schoon als de airconditioner in een uiterst stoffige omgeving werkt.

1. Onderbreek de stroomtoevoer

Schakel het apparaat eerst UIT alvorens de stroomtoevoer te onderbreken.

2. Verwijder het luchtfilter (Afb. C).

1. Open het voorpaneel. 2. Druk voorzichtig op de hendel van het filter. 3. Schuif het filter eruit.

3. Reinig het luchtfilter (Afb. D)

Als het filter heel vuil is, maak het dan schoon met een oplossing van lauw water en neutraal reinigingsmiddel.

Laat het drogen na het reinigen.

1. Breng het filter weer aan, druk op de toets om het filter te resetten (Afb. E) aan de rechterkant met behulp van een cilinderstift en sluit het voorpaneel.

Opmerking:

• Raak de ribben van de binnenunit niet aan met uw vingers na het verwijderen van het filter om verwondingen te voorkomen.
• Probeer de binnenkant van de airconditioner niet zelf te reinigen.
• Reinig het filter niet door het in de wasmachine te stoppen.

NOODBEDIENING

Bij noodsituaties of wanneer de afstandsbediening ontbreekt, kunt u de unit bedienen door op de "on/off"-schakelaar (aan- en uitschakelaar) op de binnenunit te drukken.

• Zet het apparaat aan: druk op deze toets wanneer de unit is uitgeschakeld. De unit zal opstarten en werken in de modus "6th SENSE" (Zesde zintuig).
• Zet het apparaat uit: wanneer de unit aanstaat, drukt u op deze toets en de unit schakelt zich uit.

Opmerking: Druk niet langdurig op deze toets want dit kan een defect veroorzaken.

Functie Auto-Restart

Als u auto_restart in wilt stellen, schakelt u de stroomtoevoer in en houdt u de toets ON/OFF op de binnenunit langer dan 5 seconden ingedrukt. De auto_restart is nu ingesteld en er klinkt een zoemer.

Indien de functie auto-restart is ingesteld, houdt u de toets ON/OFF op de binnenunit langer dan 5 seconden ingedrukt waardoor de functie wordt uitgeschakeld. Er klinkt een zoemer en de airconditioner staat nu in stand-by.

Verwerking van de batterijen

Om natuurlijke grondstoffen te beschermen en hergebruik van materiaal te promoten, vragen we u de batterijen te scheiden van andere soorten afval en ze te recycleren via het inzamelpunt waar u uw batterijen gratis kunt inleveren.

Installatiehandleiding

Installatieschema

Wanneer u de kabel van de tussenaansluiting installeert, kijk dan na dat de kleur van de bedrading en het terminalnummer van de buitenunit dezelfde zijn als die van de binnenunit.

Kabelspecificaties

Capaciteit (Btu/u) Voedingskabel Voedingsverbindingskabel
	Type	Oppervlakte van normale doorsnede	Type	Oppervlakte van normale doorsnede
7K, 9K, 12K H07RN-F	-F 1,0mm	2X3 H07RN	-F 1,0mm	2X5
18K H07RN-F	1,5mm	2X3 H07RN	-F 1,5mm	2X5
24 K H07RN-F	2,5mm	2X3 H07RN	-F 2,5mm	2X5

Probleemoplossing

Bedrijfsproblemen hebben vaak kleinschalige oorzaken. Gelieve de volgende tabel na te kijken en te raadplegen alvorens contact op te nemen met de klantenservice. Zo bespaart u mogelijk onnodige onkosten.

Probleem Analyse
Apparaat werkkt nicht	• Is de beveiliging in werkung getreden of is er een zekering doorgebrand? • Wacht alstublieft 3 minuten en zet het apparaat waar aan. De beveiliging kan verhinderen dat de unit werkct. • Zijn de batterijen van de afstandsbediening bijna leeg? • Zit de stekker goed in het stopcontact?
Lucht wordeniet gekoeld ofverwarmd	• Is het luchtfilter vuil? • Zijn de in- en uitlaten van de airconditioner geblokkeerd? • Is de temperatuur goed ingesteld? • Staan er deuren of ramen open?
Niet-efficienteregeling	• Is er een sterke interferentie geweest (van overmatige ontlading van statische elektriciteit, afwijking van devoedingsspanning)? Als het apparaat abnormal werkt, trekt u de stekker uit het stopcontact en steekt hem er na2-3 seconden waar in.
Apparaatwerknt notenmiddelijk	• Er is een vertraging van 3 minutes bij het veranderen van modus tijdens de werkung.
Merkwaardige geur	• Deze geur kan afkomstig+zijn van een andere bron zoals meubilair, sigarettenrook enz. die in de unit gezogen worden en met de lucht mee worden uitgeblazen.
Geluid van stromendwater	• Dit is een normal verschijnselverooraakt door de stroom van het koelmiddel in de airconditioner. • Ontdoogeluid in verwarmmodus.
Krakend geluid	• Dit geluid kanverooraakt worden door de uitzetting of samentrekking van het voorpaneel vanwege temperatuursveranderingen.
Erkommenstoomuitdeuitlaat	• Is er stoom in de kamer bijlage temperatuur? Normaal verschijnselverooraakt door koele lucht uit de binnenunittijdens de werkung KOELENof DROGEN.
Indicatorlampje"Running"(IndicatorlampjeIn bedrijfnkippert, maar debinnenventilatorstopt.	• De unit schakelt om van verwarmen aan ontdooien. Het lampje gaat uit en het apparaat keert terug maar deverwarmmodus.

Opmerking: Als de problemen zich blijven voordoen, schakelt u het apparaat uit en ook de stroomtoevoer. Daarna neemt u contact op met de dichtstbijzijnde Erkende Klantenservice van Whirlpool. Probeer niet het apparaat te verplaatsen, uit elkaar te halen of aanpassingen uit te voeren.

KLANTENSERVICE

Voordat u contact opneemt met de Klantenservice:

1. Probeer het probleem op te lossen op basis van de beschrijvingen in de "Probleemoplossing".
2. Schakel het apparaat uit en vervolgens weer in om te kijken of de storing nog steeds optreedt.

Als de storing na bovengenoemde controles aanhoudt, neem dan contact op met de Klantenservice.

Geef het volgende:

• een korte beschrijving van de storing;
• het exacte model van de airconditioner;
• het servicenummer (dit is het nummer onder het woord Service op de servicesticker die is aangebracht op de zij- of de onderkant van de binnenunit).
• Het servicenummer staat ook vermeld in het garantieboekje; uw volledige adres; uw telefoonnummer.

Als er reparatiewerkzaamheden moeten worden verricht, neem dan contact op met de Klantendienst (Het gebruik van originele onderdelen en een correcte reparatie worden gegarandeerd). U moet de originele factuur voorleggen. Het niet opvolgen van deze instructies kan nadelige gevolgen hebben voor de veiligheid en de kwaliteit van het apparaat.

Opmerking: als u de volledige gebruiksaanwijzing van uw apparaat wilt, kunt u die downloaden op de website door de onderstaande link te volgen: docs.whirlpool.eu a.d.h.v. de QR-code.

HET IS BELANGRIJK OM DEZE INSTRUCTIES TE LEZEN EN TE RESPECTEREN

Indicator functie Around U Indicator functie 6

^th SENSE 88h Afiare de setare temporator

Indicator jet

Indicator economisire energie Transmisie seminal

Indicator functie 6^th SENSE Indicator functie Around U Indicator functie Super Silent

08:88

Afare de setare temporizator

Afare oracurrenta

BB

Afare de setare temperatura

Indicator economisire energia

PROTECTIE
