SPIW309A3WF.1 - Klimatizace WHIRLPOOL - Bezplatný návod k obsluze

Typ produktu	Nástěnná splitová klimatizace
Značka	Whirlpool
Model	SPIW309A3WF.1
Chladicí výkon	9 000 BTU/h
Topný výkon	9 000 BTU/h
Chladivo	R32 (GWP 675)
Maximální náplň chladiva	2,5 kg
Elektrické napájení	220-240 V, 50 Hz
Napájecí kabel	H07RN-F 1,0 mm² (3G)
Doporučený jistič	16 A
Rozměry (vnitřní jednotka)	815 x 285 x 215 mm (přibližně)
Hmotnost (vnitřní jednotka)	10 kg (přibližně)
Rozměry (venkovní jednotka)	770 x 555 x 300 mm (přibližně)
Hmotnost (venkovní jednotka)	30 kg (přibližně)
Provozní režimy	Chlazení, topení, odvlhčování, ventilace
Speciální funkce	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Dálkové ovládání	Součástí, baterie AAA (2×1,5 V)
Vzduchový filtr	Pratelný, čištění každých 200 hodin
Venkovní provozní teplota (topení)	-7°C až 24°C
Venkovní provozní teplota (chlazení)	21°C až 43°C
Doporučená plocha místnosti	Min. 10 m²
Konektivita	Wi-Fi (2,4 GHz, max. výkon 20 dBm)
Náhradní díly	Filtr, dálkové ovládání, baterie
Poprodejní servis	Kontaktujte autorizovaný Whirlpool servis

Často kladené otázky - SPIW309A3WF.1 WHIRLPOOL

Jak vyčistit vzduchový filtr klimatizace Whirlpool SPIW309A3WF.1?

Odpojte spotřebič, otevřete přední panel a vyjměte filtr. Vyčistěte jej vlažnou vodou (max. 40°C) s neutrálním čisticím prostředkem. Nechte zcela vyschnout, než jej vrátíte zpět. Stiskněte tlačítko reset filtru (na pravé straně za panelem) pro vypnutí kontrolky.

Co dělat, když kontrolka filtru bliká?

Kontrolka bliká po 720 hodinách provozu, aby signalizovala potřebu vyčištění filtru. Vyčistěte filtr podle návodu a poté stiskněte tlačítko reset na vnitřní jednotce za předním panelem pro zastavení blikání.

Jak používat funkci 6th Sense?

Stiskněte tlačítko 6th SENSE na dálkovém ovladači pro aktivaci nebo zrušení této funkce. Automaticky upravuje teplotu a vlhkost pro optimální komfort. Kontrolka 6th Sense se rozsvítí, když je aktivní.

Co dělat, když klimatizace nechladí nebo netopí?

Zkontrolujte, zda není vzduchový filtr znečištěný, zda nejsou ucpané vstupy/výstupy vzduchu, zda je nastavená správná teplota a zda jsou dveře/okna zavřená. Po změně režimu počkejte 3 minuty. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak nastavit časovač pro zapnutí nebo vypnutí spotřebiče?

Použijte tlačítka TIMER ON nebo TIMER OFF na dálkovém ovladači. Stisknutím nastavte požadovaný čas a potvrďte. Rozsvítí se kontrolka časovače. Pro zrušení nastavte časovač na 0:00 nebo znovu stiskněte tlačítko.

Jaký typ chladiva tato klimatizace používá a je nebezpečné?

Tato klimatizace používá chladivo R32 (GWP 675), hořlavý fluorovaný skleníkový plyn. V případě úniku místnost vyvětrejte, odstraňte zdroje vznícení a kontaktujte odborníka. Spotřebič musí být instalován v místnosti o ploše nejméně 10 m².

Jak aktivovat režim Super Silent?

Stiskněte tlačítko Super Silent (nebo tlačítko vlhkosti podle modelu) na dálkovém ovladači pro aktivaci nebo deaktivaci tohoto režimu. Snižuje provozní hluk, ideální na noc.

Co dělat při výpadku proudu nebo odpojení?

Pokud je aktivována funkce automatického restartu (podržte tlačítko ON/OFF na vnitřní jednotce po dobu 5 sekund), spotřebič po návratu proudu obnoví předchozí provoz. Jinak bude nutné jej znovu zapnout ručně pomocí dálkového ovladače.

Jak likvidovat použité baterie z dálkového ovládání?

Neházejte baterie do domácího odpadu. Odevzdejte je do určeného sběrného místa (obchody, sběrný dvůr) k recyklaci v souladu s místními předpisy.

Kde najít číslo poprodejního servisu a co poskytnout?

Servisní číslo je uvedeno na štítku na boku nebo na spodní straně vnitřní jednotky a také v záručním listě. Při kontaktování servisu mějte připraveno: přesný model, servisní číslo, stručný popis problému, vaši adresu a telefon.

NÁVOD K OBSLUZE SPIW309A3WF.1 WHIRLPOOL

• Stáhněte si návod k použití na adrese docs.whirlpool.eu nebo volejte na telefonní číslo uvedené v záručním listě.

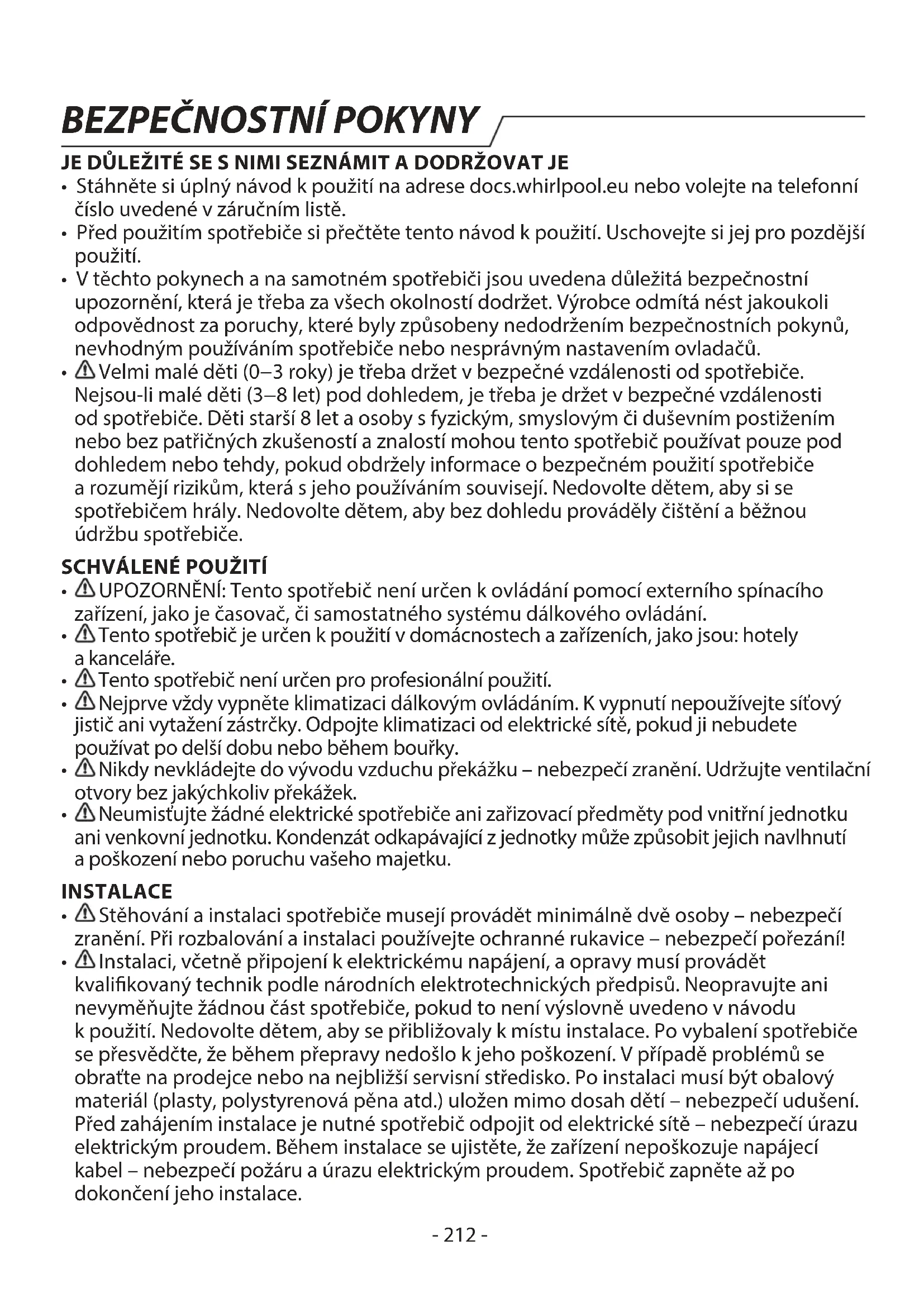

• Před použitím spotřebiče si přečtěte tento návod k použití. Uschovejte si jej pro pozdější použití.
• V těchto pokynech a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je třeba za všech okolností dodržet. Výrobce odmítá nést jakoukoli odpovědnost za poruchy, které byly způsobeny nedodržením bezpečnostních pokynů, nevhodným používáním spotřebiče nebo nesprávným nastavením ovladačů.
• Velmi malé děti (0-3 roky) je třeba držet v bezpečné vzdálenosti od spotřebiče. Nejsou-li malé děti (3-8 let) pod dohledem, je třeba je držet v bezpečné vzdálenosti od spotřebiče. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a rozumějí rizikům, která s jeho používáním souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

SCHVÁLENÉ POUŽITÍ

• UPOZORNĚNÍ: Tento spotřebič není určen k ovládání pomocí externího spínacího zařízení, jako je časovač, či samostatného systému dálkového ovládání.
• Tento spotřebič je určen k použití v domácnostech a zařízeních, jako jsou: hotely a kanceláře. Tento spotřebič není určen pro profesionální použití.
• Nejprve vždy vypněte klimatizaci dálkovým ovládáním. K vypnutí nepoužívejte síťový jistič ani vytažení zástrčky. Odpojte klimatizaci od elektrické sítě, pokud ji nebudete používat po delší dobu nebo během bouřky.
• Nikdy nevkládejte do vývodu vzduchu překážky - nebezpečí zranění. Udržujte ventilační otvory bez jakýchkoliv překážek.
• Neumisťujte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající z jednotky může způsobit jejich navlhnutí a poškození nebo poruchu vašeho majetku.

INSTALACE

• Stěhování a instalaci spotřebiče musí provádět minimálně dvě osoby – nebezpečí zranění. Při rozbalování a instalaci používejte ochranné rukavice – nebezpečí pořezání!
• Instalaci, včetně připojení k elektrickému napájení, a opravy musí provádět kvalifikovaný technik podle národních elektrotechnických předpisů. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že během přepravy nedošlo k jeho poškození. V případě problémů se obraťte na prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Spotřebič zapněte až po dokončení jeho instalace.

BEZPEČNOSTNÍ POKYNY

• Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení a opětovné instalace jednotky.
• Zařízení nesmí být instalováno v prádelně.

UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE

• Napájení musí mít jmenovité napětí a tvořit samostatný okruh pro spotřebič. Průměr napájecí šňůry musí splňovat požadavky.
• Na pevné kabeláži musí být instalován vícepólový vypínač v souladu s elektrotechnickými předpisy a spotřebič musí být uzemněn v souladu s národními normami pro elektrickou bezpečnost.
• K pevné kabeláži by měl být připojen odpojovací vypínač pro všechny póly s mezerou mezi kontakty alespoň 3 mm.
• Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče pro uživatele přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo naboso. Tento spotřebič nezapínejte, pokud je poškozen napájecí síťový kabel nebo zástrčka, pokud správně nefunguje nebo byl poškozen či spadl.
• Pokud je poškozen přívodní kabel, smí ho identicky vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu – riziko úrazu elektrickým proudem.
• Proudový chránič (RCD) se jmenovitým proudem nepřesahujícím 30 mA musí být začleněn do pevné kabeláže podle národních právních předpisů.
• Teplota chladicího okruhu bude vysoká, umístěte tedy prosím propojovací kabel mimo měděnou trubku.
• Zajistěte bezpečné uzemnění a propojení uzemňovacího vodiče se speciálním uzemňovacím systémem budovy; instalaci musí provádět profesionální pracovníci. Spotřebič musí být vybaven proudovým chráničem a pomocným jističem s dostatečnou kapacitou. Jistič musí být také vybaven magnetickou a tepelnou vypínací funkcí, aby byla zajištěna ochrana v případě zkratu a přetížení.

Konfigurace 9K a 12K 18K 24K
Požadovaná kapacita jistiće 16A 20A 25A

• Připojení napájecího kabelu a kabelového propojení mezi vnitřní a venkovní jednotkou, viz schéma zapojení spotřebiče.

ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ: Před zahájením jakékoli údržby musí být spotřebič odpojen od elektrického napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku! - Údržba a opravy vyžadující pomoc jiných kvalifikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva. - Servis se musí provádět pouze zařízením doporučeným výrobcem.

LIKVIDACE OBALOVÉHO MATERIÁLU

Obalový materiál je 100% recyklovatelný a je označen recyklačním symbolem ( ). Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů upravujících nakládání s odpady.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ

Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů získáte na místním úřadě, ve středisku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním správné likvidace

tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí a lidské zdraví.

Symbol (na výrobku nebo příslušných dokladech) udává, že tento výrobek nesmí být likvidován společně s domácím

odpadem, ale je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických a elektronických zařízení.

PROHLÁŠENÍ O SHODĚ

• Plné znění prohlášení o shodě se nachází na následující webové stránce: docs.whirlpool.eu.
• Rádiové zařízení pracuje v kmitočtovém pásmu 2,4 GHz ISM, přičemž maximální hodnota přenášené radiofrekvenční energie nepřesahuje 20 dBm (ekvivalentní izotropní vyzářený výkon, EIRP).
• Součástí tohoto výrobku je software s otevřeným zdrojovým kódem vyvinutý třetími stranami. Prohlášení o používání licence k tomuto otevřenému softwaru je k dispozici na této webové stránce: docs.whirlpool.eu.
• Tento spotřebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótský protokol; chladicí plyn je v hermeticky uzavřeném systému (R32, GWP 675). Maximální množství náplně chladiva je 2,5 kg. Podrobné informace naleznete na štítku s jmenovitými hodnotami.

BEZPEČNOSTNÍ POKYNY PRO ÚDRŽBU SPOTŘEBIČE SE SPECIFICKÝM CHLADIVEM

• Stáhněte si úplný manuál pro podrobnou instalaci, servis, údržbu a opravy na docs.whirlpool.eu.
• Nepoužívejte prostředky k urychlení procesu odmrazování nebo k čištění, které nejsou doporučeny výrobcem.
• Spotřebič musí být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specifikováno pro provoz; bez nepřetržitého provozu zdrojů zážehu (například; otevřený oheň, provoz plynového spotřebiče nebo provoz elektrického ohřívače).
• Nepropichovat ani nepálit. Dávejte pozor, protože chladivo může být bez zápachu.
• Každá osoba, která pracuje nebo vstupuje do okruhu chladicího média, by měla mít aktuálně platné osvědčení od oprávněného orgánu v příslušném průmyslovém odvětví, které opravňuje k nakládání s chladivem v souladu s průmyslovou specifikací. Servis se provádí pouze podle doporučení výrobce. Údržba a opravy vyžadující pomoc jiných kvalifikovaných pracovníků se provádějí pod dohledem osoby, která je způsobilá používat hořlavá chladiva. Spotřebič musí být instalován, provozován a skladován v místnosti s podlahovou plochou větší než 10 m2. Instalace potrubí musí být vedena do místnosti s podlahovou plochou větší než 10 m2. Potrubí musí být v souladu s národními předpisy pro plynárenství. Maximální množství náplně chladiva je 2,5 kg. Mechanické konektory používané uvnitř budovy musí vyhovovat normě ISO 14903. Pokud jsou mechanické konektory znovu použity uvnitř, musí se obnovit těsnicí součásti. Pokud jsou spoje s rozšířeným hrdlem znovu použity uvnitř, musí se rozšířené hrdlo znovu vytvořit. Instalace potrubí musí být omezena na minimum. Mechanická připojení musí být přístupná pro účely údržby.
• Přeprava zařízení, které obsahuje hořlavé chladivo, musí být v souladu s přepravními předpisy.
• Označení zařízení pomocí značek musí odpovídat místním předpisům.
• Likvidace zařízení, které využívá hořlavé chladivo, musí být v souladu s národními

předpisy.

1. Skladování zařízení/spotřebiče by mělo být v souladu s pokyny výrobce.
2. Skladování zabaleného (neprodaného) zařízení Ochranný obal pro skladování by měl být konstruován tak, aby při mechanickém poškození zařízení uvnitř balení nedošlo k úniku náplně chladiva. Maximální počet kusů zařízení, která mohou být uložena společně, bude podle místních předpisů.
3. Informace o servisu. 6-1 Kontroly oblasti

Před zahájením práce na systému, který obsahuje hořlavé chladivo, jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Pro opravy chladicího systému je třeba před provedením práce na systému dodržet následující bezpečnostní opatření.

6-2 Pracovní postup

Práce se provádějí řízeným postupem, aby se minimalizovalo riziko přítomnosti hořlavého plynu nebo páry při provádění práce.

6-3 Obecná pracovní oblast

Všichni pracovníci údržby a ostatní pracovníci v místní oblasti musí být poučeni o povaze prováděné práce. Měli byste se vyvarovat práci v omezeném prostoru. Oblast kolem pracovního prostoru musí být oddělena. Ujistěte se, že podmínky uvnitř oblasti byly zajištěny prostřednictvím kontroly nad hořlavým materiálem.

6-4 Kontrola přítomnosti chladiva

Oblast musí být před a během práce zkontrolována vhodným detektorem chladiva, aby se zajistilo, že technik si je vědom přítomnosti hořlavého prostředí. Zajistěte, aby bylo zařízení pro detekci úniku vhodné pro použití s hořlavými chladivy, tj. bez jiskření, odpovídajícím způsobem utěsněné nebo jiskrově bezpečné.

6-5 Přítomnost hasicího přístroje

Pokud se má provádět jakákoliv vysokoteplotní práce na chladicím zařízení nebo příslušných dílech, musí být k dispozici vhodné hasicí zařízení. Mějte k dispozici CO₂ nebo práškový hasicí přístroj v blízkosti plnicí oblasti.

6-6 Žádné zdroje zážehu

Žádná osoba provádějící práce související s chladicím systémem zahrnující odhalení jakéhokoliv potrubí, které obsahuje nebo obsahovalo hořlavé chladivo, nesmí používat jakékoliv zdroje zážehu takovým způsobem, který by vedl k nebezpečí požáru nebo výbuchu. Všechny možné zdroje zážehu, včetně kouření cigaret, by měly být umístěny dostatečně daleko od místa instalace, opravy, demontáže a likvidace, během nichž se může uvolňovat hořlavé chladivo do okolního prostoru. Před zahájením práce je třeba provětrat oblast okolí zařízení, aby se zajistilo, že nedochází k žádnému nebezpečí požáru nebo vznícení. Musí být instalovány značky „Zákaz kouření“.

6-7 Větrání oblasti

Před otevřením systému nebo prováděním jakýchkoliv prací při vysokých teplotách zajistěte, aby oblast byla otevřená nebo dostatečně větraná. K určité ventilaci musí stále docházet i v průběhu doby, kdy je práce prováděná. Větrání by mělo bezpečně rozptýlit jakékoliv uvolněné chladivo a přednostně ho odvětrat do vnějšího prostředí.

6-8 Kontroly chladicího zařízení

Pokud jsou elektrické součásti měněny, musí být vhodné pro daný účel a se správnou specifikací. Pokyny výrobce pro údržbu a servis musí být vždy dodržovány. V případě

pochybností se poraďte s technickým oddělením výrobce. Při instalacích používajících hořlavá chladiva se musí provádět následující kontroly:

• Velikost náplně je v souladu s velikostí prostoru, ve kterém jsou instalovány součásti s obsahem chladiva;
• Ventilační zařízení a výstupy fungují adekvátně a nejsou blokovány;
• Pokud je používán nepřímý chladicí okruh, musí se sekundární okruh zkontrolovat z hlediska přítomnosti chladiva;
• Označení zařízení je i nadále viditelné a čitelné. Označení a značky, které jsou nečitelné, musí být opraveny;
• Chladič potrubí nebo součásti jsou instalovány v takové poloze, ve které je nepravděpodobné, že budou vystaveny jakékoliv látce, která může způsobovat korozi součástí obsahujících chladivo, pokud nejsou konstruovány z materiálů, které jsou ze své podstaty odolné vůči korozi, nebo jsou vhodně chráněny proti korozi.

6-9 Kontroly elektrických zařízení

Opravy a údržba elektrických součástí musí zahrnovat počáteční bezpečnostní kontroly a postupy kontroly součástí. Pokud dojde k poruše, která by mohla ohrozit bezpečnost, nesmí být k okruhu připojen žádný elektrický zdroj, dokud není vyhovujícím způsobem odstraněna. Pokud není možné poruchu okamžitě odstranit, ale je třeba pokračovat v provozu, použije se přiměřené dočasné řešení. To se musí oznámit majiteli zařízení, takže jsou doporučovány všechny části. Počáteční bezpečnostní kontroly zahrnují:

• Že kondenzátory jsou vybity: to musí být provedeno bezpečně, aby nedošlo k vzniku jisker;
• Že při plnění, zotavení nebo čištění systému nejsou odhaleny žádné elektrické součásti a kabeláž;
• Že existuje pospojování uzemnění.

7. Opravy utěsněných součástí

Při opravách utěsněných součástí musí být veškeré elektrické přívody odpojeny od zařízení, na kterém se pracuje, před jakýmkoliv odstraněním utěsněného elektrického napájení zařízení během servisu a poté musí být v nejkritičtějším místě umístěna trvale fungující forma detekce úniků za účelem varování při potenciálně nebezpečné situaci. Zvláštní pozornost musí být věnována následujícím skutečnostem, aby se zajistila práce na elektrických součástech. Skříň se nesmí změnit tak, aby byla ovlivněna úroveň ochrany. Patří sem poškození kabelů, nadměrný počet připojení, svorky, které nebyly vyrobeny podle původních specifikací, poškození těsnění, nesprávná montáž ucpávek atd. Ujistěte se, že je přístroj bezpečně namontován. Zajistěte, aby těsnění nebo těsnicí materiály nebyly degradovány tak, že již neslouží k zabránění vstupu hořlavých prostředí. Náhradní díly musí být v souladu se specifikacemi výrobce.

POZNÁMKA:

Použití silikonového těsnicího prostředku může znemožnit účinnost některých typů zařízení pro detekci úniků. Jiskrově bezpečné součásti nemusí být před prací na nich izolovány.

8. Opravy jiskrově bezpečných součástí

Nepoužívejte žádné trvalé indukční nebo kapacitní zátěže okruhu, aniž byste se ujistili, že to nepřekročí přípustné napětí a proud povolený pro používané zařízení. Jiskrově bezpečné součásti jsou jediné typy, na kterých je možné pracovat v přítomnosti hořlavého prostředí. Zkušební zařízení musí mít správné jmenovité hodnoty. Vyměňujte

součásti pouze za díly specifikované výrobcem. Jiné díly mohou způsobit vznícení ovzduší s chladivem v případě netěsnosti.

9. Kabeláž

Zkontrolujte, zda kabeláž není vystavena opotřebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiným nepříznivým vlivům prostředí. Kontrola také musí brát v úvahu účinky stárnutí nebo kontinuálních vibrací ze zdrojů, jako jsou kompresory nebo ventilátory.

10. Detekce hořlavých chladiv

Za žádných okolností nesmí být při vyhledávání nebo detekci úniku chladiva použity potenciální zdroje zážehu. Nesmí být používán halogenidový hořák (ani jiný detektor používající otevřený oheň).

11. Metody detekce úniku

Následující metody detekce úniků se považují za přijatelné pro systémy obsahující hořlavé chladivo:

• Elektronické detektory úniku se používají k detekci hořlavých chladiv, ale citlivost nemusí být odpovídající nebo může být nutná opětovná kalibrace (detekční zařízení musí být kalibrováno v oblasti bez chladiva).
• Ujistěte se, že detektor není potenciálním zdrojem zážehu a je vhodný pro použité chladivo.
• Zařízení pro zjišťování úniku se nastaví na procentní podíl LFL chladiva a musí být kalibrováno na použité chladivo a potvrzené příslušné procento plynu (maximálně 25 %).
• Tekutiny pro detekci úniku jsou vhodné pro použití u většiny chladiv, ale nesmí se používat čisticí prostředky s obsahem chlóru, protože chlór může reagovat s chladivem a korodovat měděné potrubí.
• Pokud existuje podezření na únik, veškeré otevřené ohně je třeba odstranit/uhasit.
• Pokud je zjištěn únik chladiva, který vyžaduje tvrdé pájení, musí být veškeré chladivo odčerpáno ze systému nebo izolováno (pomocí uzavíracích ventilů) v části systému vzdálené od úniku.
• Dusíkem bez obsahu kyslíku (OFN) se poté propláchne systém před i během procesu pájení.

12. Odstranění a odčerpání

• Při vstupu do okruhu chladiva za účelem opravy nebo za jiným účelem se použijí konvenční postupy. Je však důležité dodržovat osvědčené postupy, jelikož je třeba brát v úvahu hořlavost.

Dodržujte následující postup:

• Odstraňte chladivo;
• Propláchněte okruh inertním plynem;
• Odčerpejte;
• Opět propláchněte inertním plynem;
• Otevřete okruh řezáním nebo pájením.

Náplň chladiva musí být odčerpána do správných zásobních válců. Systém musí být "propláchnut" pomocí OFN, aby byla jednotka bezpečná. Tento proces může být potřeba opakovat několikrát. K tomuto účelu se nesmí používat stlačený vzduch nebo kyslík.

Propláchnutí musí být dosaženo vstupem za účelem plnění, dokud se nedosáhne pracovního tlaku, poté odvětráním do atmosféry a nakonec odčerpáním do vakua. Tento postup se musí opakovat, dokud v systému není žádné chladivo. Při použití poslední

BEZPEČNOSTNÍ POKYNY

náplně musí být systém odvětrán na atmosférický tlak, aby na něm mohly probíhat práce. Tato operace je naprosto nezbytná, pokud se mají provádět pájení na potrubí. Zajistěte, aby výstup podtlakového čerpadla nebyl blízko jakýchkoliv zdrojů zážehu a v systému bylo vakuum s OFN a k dispozici nepřetržité větrání.

13. Postupy plnění

Kromě obvyklých postupů plnění je třeba dodržovat následující požadavky:

• Zajistěte, aby při používání plnicího zařízení nedošlo ke kontaminaci jinými chladivy.
• Hadice nebo potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva v nich obsažené.
• Válce musí stát ve svislé poloze. - Ujistěte se, že je chladicí systém uzemněn před naplněním chladiva.
• Označte systém po dokončení plnění (pokud již není označen).
• Zvláštní pozornost musí být věnována tomu, aby nedošlo k přeplnění chladicího systému. Před plněním systému musí proběhnout tlaková zkouška pomocí OFN.

Systém musí být testován z hlediska úniku po dokončení plnění, ale před uvedením do provozu.

Následná zkouška těsnosti se provede před opuštěním místa.

14. Odstavení z provozu

Před provedením tohoto postupu je nezbytné, aby byl technik plně obeznámen se zařízením a všemi jeho detaily. Doporučuje se správná praxe, aby všechna chladiva byla bezpečně odstraněna. Před prováděním úlohy se odebere vzorek oleje a chladiva v případě, že je požadována analýza před opětovným použitím recyklovaného chladiva. Před zahájením úlohy je nezbytné mít k dispozici elektrickou energii.

a. Poznejte zařízení a jeho funkci. b. Izolujte systém elektricky. c. Před zahájením postupu se ujistěte, že:

• V případě potřeby je k dispozici manipulační zařízení pro manipulaci s válci chladiva; -Všechny osobní ochranné pomůcky jsou k dispozici a používají se správně;
• Proces odčerpání je vždy kontrolován kvalifikovanou osobou;
• Zařízení pro odčerpání a válce odpovídají příslušným normám.

d. Pokud je to možné, odčerpejte chladivo.

e. Pokud vakuum není možné, připravte sběrné potrubí, aby bylo možné chladivo odstranit z různých částí systému. f. Ujistěte se, že je válec umístěn na váze, než se zahájí odčerpávání. g. Spusťte zařízení pro odčerpání a postupujte podle pokynů výrobce. h. Válce nepřeplňujte. (Ne více než 80 % kapalné náplně.) i. Nepřekračujte maximální provozní tlak válce, a to ani dočasně. j. Po správném naplnění válců a dokončení procesu se ujistěte, že jsou válce a zařízení okamžitě odstraněny z místa a všechny izolační ventily na zařízení jsou uzavřené. k. Odčerpané chladivo se nesmí plnit do jiného chladicího systému, pokud nebylo vyčištěno a zkontrolováno.

15. Označování

Zařízení musí být označeno štítkem s uvedením, že bylo odstaveno z provozu a chladivo bylo vypuštěno. Štítek musí obsahovat datum a podpis. Ujistěte se, že na zařízení jsou štítky, které uvádějí, že zařízení obsahuje hořlavé chladivo.

16. Odčerpání

Při odstraňování chladiva ze systému, ať už z důvodu servisu, nebo odstavení z provozu, se doporučuje odstranění všech chladiv. Při přečerpávání chladiva do válců se ujistěte, že jsou použity pouze vhodné válce pro zpětné získávání chladiva. Ujistěte se, že je k dispozici správný počet válců pro uložení celé náplně systému. Všechny použité válce jsou určeny pro odčerpané chladivo a jsou takto označeny (tj. speciální válce pro zpětné získávání chladiva). Válce musí být vybaveny pojistným ventilem a přidruženými uzavíracími ventily v dobrém provozním stavu. Prázdné regenerační válce jsou odčerpané a, pokud je to možné, ochlazené před odčerpáním. Odčerpávací zařízení musí být v dobrém provozním stavu se souborem pokynů týkajících se zařízení, který je k dispozici, a musí být vhodné pro odčerpání hořlavých chladiv. Kromě toho musí být k dispozici sada kalibrovaných vah v dobrém provozním stavu. Hadice musí být kompletní s bezúnikovými spojkami a v dobrém stavu. Před použitím zařízení pro odčerpání zkontrolujte, zda je zařízení v uspokojivém provozním stavu, zda je správně udržováno a zda jsou všechny příslušné elektrické součásti utěsněny, aby se zabránilo zážehu v případě úniku chladiva. Pokud máte pochybnosti, obraťte se na výrobce. Odčerpané chladivo musí být vráceno dodavateli chladiva ve správném regeneračním válci a musí být proveden příslušný záznam o předání odpadu. Nemíchejte chladiva v jednotkách pro zpětné získávání a zejména ne ve válcích. Pokud je nutno odstranit kompresory nebo kompresorové oleje, zajistěte, aby byly odčerpány na přijatelnou úroveň, aby se zajistilo, že hořlavé chladivo nezůstane v mazivu. Proces odčerpání musí být proveden před vracením kompresoru dodavatelům. Pro urychlení tohoto procesu se použije pouze elektrický ohřev těla kompresoru. Vypouštěné oleje ze systému se musí provádět bezpečně. Při stěhování nebo přemístění klimatizačního zařízení se obraťte na zkušené servisní techniky za účelem odpojení a opětovné instalace jednotky. Neumisťujte žádné elektrické spotřebiče ani zařizovací předměty pod vnitřní jednotku ani venkovní jednotku. Kondenzát odkapávající z jednotky může způsobit jejich navlhnutí a poškození nebo poruchu vašeho majetku. Udržujte ventilační otvory bez jakýchkoliv překážek. Spotřebič musí být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá ploše prostoru, jak je specifikováno pro provoz. Spotřebič musí být skladován v místnosti bez nepřetržitého otevřeného plamene (například funkční plynový spotřebič) a zdrojů zážehu (např. funkční elektrický ohřívač). Opakovaně použitelné mechanické konektory a spoje s rozšířeným koncem nejsou povoleny.

Popis výrobku

Vnitřní jednotka

Obrázky v této příručce vycházejí z vnějšího povrchu standardního modelu. Vzhledem k tomu se tvar klimatizace, kterou jste si vybrali, může lišit.

Vysvětlení symbolů zobrazených na vnitřní jednotce nebo venkovní jednotce.

	POZOR!	Tento symbol ukazuje,Že tento spotřebič používa hořlavé chladivo, které když unikne a je vystaveno vnějsimu zdroji zážehu, hroží nebezpeci požáru.
	POZOR	Tento symbol ukazuje,Že námod k obsluze je třeba pečlivě prěcíst.
	POZOR	Tento symbol ukazuje,Že servisné pracovníci by měli manipulovat s tímtó zařizením podle instalacné príručky.
i	POZOR	Tento symbol ukazuje,Že jsou k dispozici informace, jako je námod k obsluze nebo instalacné príručka.

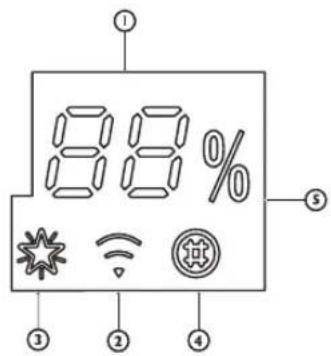

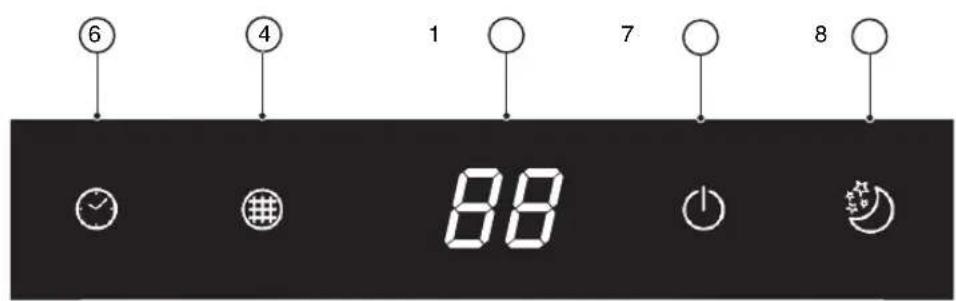

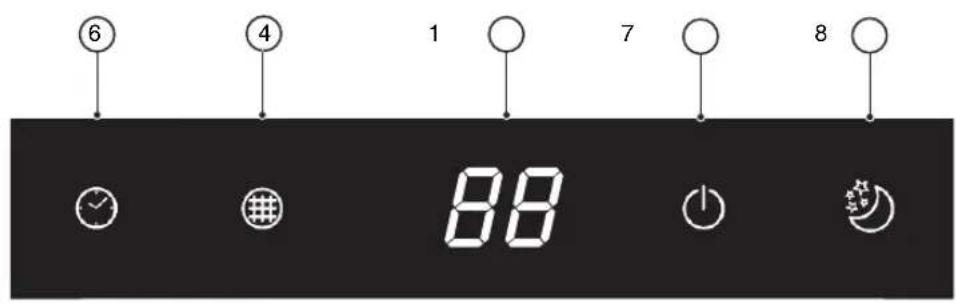

Uživatelské rozhraní

Indikátor teploty (1)

Zobrazuje nastavenou teplotu.

Bliká rychle (3 Hz) při připojování ke směrovači nebo při ztrátě spojení se směrovačem.

Bliká pomalu (1,5 Hz) při připojení ke směrovači, ale bez připojení do cloudu.

Svítí trvale při plném připojení Wi-Fi.

Zhasne po odstavení nebo vypnutí Wi-Fi.

Ukazatel 6. smyslu (3)

Zhasne, když se 6. smysl vypne.

Indikátor sledování filtru (4)

Pokud je nutné vyčistit filtr, indikátor bliká.

Indikátor sledování filtru začne blikat po 720 provozních hodinách jako upozornění na potřebu vyčištění filtru.

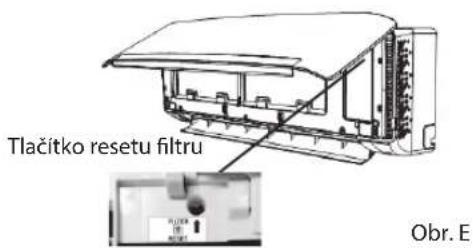

Po vyčištění filtru stiskněte tlačítko resetování filtru, které se nachází na vnitřní jednotce za předním panelem. Indikátor

sledování filtru přestane blikat.

Ukazatel vlhkosti (5)

Svítí, když ukazuje úroveň vlhkosti.

Zhasne, když ukazuje teplotu.

Indikátor časovače (6)

Po ukončení funkce časovače zhasne.

Indikátor běhu (6)

Během odmrazování vnější jednotky bliká.

Indikátor spánku (8)

Rozsvítí se, jakmile je nastaven režim spánku, indikátor "Běh" bude blikat desetkrát a celý displej zhasne.

Vložte baterie do RC

1. Vložte kolík a opatrně zatlačte kryt baterie dolů a zatlačte ve směru šipky, abyste jej odstranili.
2. Vložte do prostoru 2 baterie AAA (1,5 V). Ujistěte se, že polarity "+" a "-" jsou správně umístěny.
3. Zavřete kryt baterie na dálkovém ovladači.

- Přednastavení dálkového ovládání

• Pokaždé, když jsou v dálkovém ovladači vyměněny baterie nebo je napájen, je automaticky přednastaveno tepelné čerpadlo. Pokud je zakoupený klimatizační systém pouze pro chlazení, lze použít také dálkový ovladač tepelného čerpadla.

Použití RC k ovládání spotřebiče

• Pokud chcete spotřebič ovládat dálkovým ovládáním, nasměrujte dálkový ovladač na přijímač zařízení na vnitřní jednotce, abyste zajistili citlivost příjmu.
• Pokud chcete odeslat příkaz z dálkového ovládání, bude blikat po dobu 1 sekundy symbol. Po přijetí příkazu spotřebič zapípá.

Dálkový ovladač bude ovládat klimatizaci do vzdálenosti 7 metrů. Dálkový ovladač tepelného čerpadla AC lze použít k ovládání modelů AC pouze s chlazením.

Poznámka: postupujte podle instrukcí, které odpovídají dálkovému ovladači, který obdržíte k ovládání klimatizace.

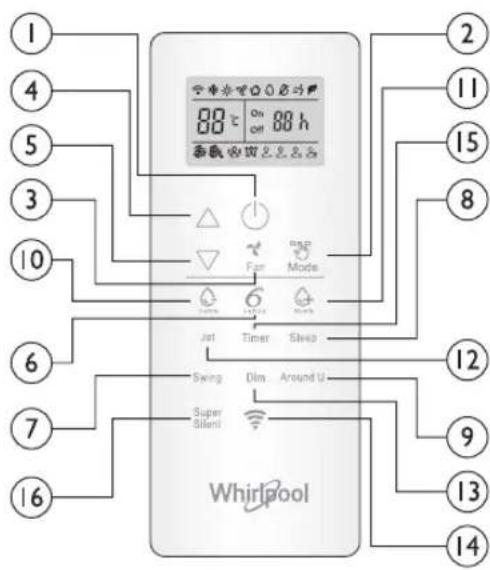

Popis funkcí tlačítek (P1-03)

1. TLAČÍTKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačítka se spotřebič zapíná a vypíná.

3. TLAČÍTKO FAN (VENTILÁTOR)

Toto tlačítko slouží k nastavení otáček ventilátoru v pořadí automatický, vysoké, střední a nízké.

K zapnutí nebo vypnutí funkce 6. smysl.

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb

Použijte k nastavení úrovně vlhkosti, pouze v režimu 6th SENSE.

16. TLAČÍTKO SUPER SILENT (SUPER TICHÝ)

Toto tlačítko zapíná a vypíná režim super tichého provozu.

2. TLAČÍTKO MODE

Toto tlačítko slouží k volbě provozního režimu. V pořadí chlazení, topení nebo ventilátor.

8. TLAČÍTKO SLEEP (SPÁNEK)

Používá se k výběru režimu spánku v pořadí režim spánku 1, režim spánku 2, režim spánku 3, režim spánku 4 a vypnutí spánku.

1. TLAČÍTKO AROUND U (BLÍŽ K VÁM) Slouží k zapnutí nebo vypnutí funkce Around U (Blíž k vám).

12. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná rychlé chlazení nebo topení.

13. TLAČÍTKO DIM (PODSVÍCENÍ)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

14. TLAČÍTKO WI-FI

Používá se k zapnutí nebo vypnutí Wi-Fi. 15. TLAČÍTKO TIMER (ČASOVAČ)

Používá se k nastavení času zapnutí nebo vypnutí spotřebiče.

Symboly na displeji RC Aktivace RC stisknutím tlačítka ODEMKNUTÍ

Symbol chlazení Automatické otáčky ventilátoru Indikátor spánku 1 Ukazatel vlhkosti plus Vysoká rychlost ventilátoru Indikátor spánku 2 Ukazatel vlhkosti minus Střední rychlost ventilátoru Indikátor spánku 3 Ukazatel pouze větrání Nízká rychlost ventilátoru Indikátor spánku 4 Ukazatel vytápění Ukazatel Super silent Zobrazení nastavené teploty

Ukazatel Around U (režimu okolní teploty) Ukazatel 6th SENSE

Stiskněte tlačítko, podsvícení se rozsvítí a funkční tlačítka se aktivují pro použití. Opětovným stisknutím tlačítka uzamknete dálkový ovladač. Pokud není dálkový ovladač použit po dobu 10 s, dálkový ovladač bude automaticky uzamčen.

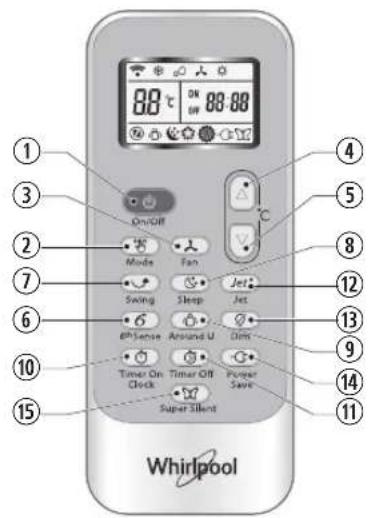

Popis funkcí tlačítek (J1-3A)

1. TLAČÍTKO ON/OFF (ZAP/VYP)

Stiskem tohoto tlačítka se spotřebič zapíná a vypíná.

2. TLAČÍTKO MODE

Toto tlačítko slouží k volbě provozního režimu v pořadí chlazení, vysoušení, pouze ventilátor nebo vytápění.

3. TLAČÍTKO FAN (VENTILÁTOR)

Toto tlačítko slouží k nastavení otáček ventilátoru v pořadí automaticky, vysoké, střední a nízké.

Toto tlačítko slouží k nastavení teploty v místnosti. Používá se k nastavení času v režimu časovače a aktuálního času hodin.

6. TLAČÍTKO 6TH SENSE

K zapnutí nebo vypnutí funkce 6. smysl.

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb vodorovných lamel a nastavuje směr proudění vzduchu nahoru/dolů.

8. TLAČÍTKO SLEEP (SPÁNEK)

Zapíná nebo vypíná režim spánku v pořadí

9. TLAČÍTKO AROUND U (BLÍŽ K VÁM)

Slouží k zapnutí nebo vypnutí funkce Around U (Blíž k vám).

10. TLAČÍTKO TIMER ON/CLOCK (ZAPNUTÍ ČASOVAČE / HODINY)

Používá se k nastavení aktuálního času.

Slouží k nastavení nebo zrušení zapnutí časovače.

11 TLACÍTKO TIMER OFF (VYPNUTÍ ČASOVAČE)

Slouží k nastavení nebo zrušení vypnutí časovače.

12. TLACÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná režim rychlého chlazení nebo topení.

13. TLACÍTKO DIM (PODSVÍCENÍ)

Tímto tlačítkem se zapíná nebo vypíná podsvícení displeje vnitřní jednotky.

14. TLACÍTKO POWER SAVE (ÚSPORA ENERGIE)

Toto tlačítko zapíná a vypíná režim úspory energie.

15. TLACÍTKO SUPER SILENT (SUPER TICHÝ)

Toto tlačítko zapíná a vypíná režim super tichého provozu.

Symboly na displeji RC

Symbol chlazení

Indikátor spánku 1

Automatické otáčky ventilátoru

Ukazatel režimu Rychle

Ukazatel vysoušení, Indikátor spánku 2, Vysoká rychlost ventilátoru, Přenos signálu

Ukazatel pouze větrání, Indikátor spánku 3, Střední rychlost ventilátoru

Ukazatel vytápění, Indikátor spánku 4, Nízká rychlost ventilátoru, Zobrazení aktuálního času

Ukazatel 6. smysl, Ukazatel režimu okolní teploty, Ukazatel Supertichý, Zobrazení nastavené teploty

Ukazatel úsporného režimu

OCHRANA

Provozní podmínky

Ochranné zařízení může odpojit a vypnout spotřebič v níže uvedených případech.

Ohřev Teplota ven	kovniho vzduchu je vyší než 24 °C
	Teplota venkovniho vzduchu je nižsí než -7 °C
	Teplota v mîstnosti je vyší než 27 °C
Chlazení	Teplota venkovniho vzduchu je vyší než 43 °C
	Teplota v mîstnosti je nižsí než 21 °C
Odlvhčování	Teplota v mîstnosti je nižsí než 18 °C

Pokud klimatizace běží v režimu CHLAZENÍ nebo VYSOUŠENÍ s dveřmi nebo oknem otevřenými po delší dobu, když je relativní vlhkost vyšší než 80 %, může z výstupu odkapávat kondenzát.

Vlastnosti ochranného zařízení

Počkejte nejméně 3 minuty před restartováním jednotky po ukončení provozu nebo změně režimu během provozu. Po připojení k napájení a okamžitém zapnutí spotřebiče může dojít ke zpoždění 20 sekund před tím, než začne pracovat. Pokud byl provoz ukončen, proveďte opětovné spuštění dalším stisknutím tlačítka ON/OFF. Časovač by měl být znovu nastaven, pokud byl zrušen.

Funkce režimu CHLAZENÍ

Ochrana před zamrznutím

Jestliže teplota vnitřního výměníku klesne na 0 °C nebo níže, kompresor se zastaví, aby se spotřebič nepoškodil.

Funkce režimu TOPENÍ

Předehrát

Aby ze zařízení nevycházel studený vzduch, vnitřní jednotka se po zapnutí TOPENÍ předehřívá po dobu 2-5 minut. Během předehřívání se nespustí vnitřní ventilátor.

Rozmrazování

Při TOPENÍ se zařízení automaticky odmrazí (odstraní se led), aby se zvýšila jeho účinnost. Tento postup obvykle trvá 6-10 minut. Během odmrazování nepracuje ventilátor a bliká indikátor chodu.

Na konci odmrazovacího cyklu se automaticky obnoví režim TOPENÍ.

Čištění předního panelu vnitřní jednotky

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Sejměte přední panel

Přední panel otevřete ve směru šipky (viz obr. A).

Přední panel odstraníte silným tahem za prohlubně umístěné na obou koncích předního panelu (viz obr. B).

3. Očistěte přední panel

Otřete ho měkkou suchou látkou. Je-li spotřebič velmi znečištěn, omyjte ho vlhkou vodou (do 40 °C). Po očištění ho nechte vyschnout.

4. Nasaďte přední panel zpět a uzavřete jej

Přední panel se nasazuje tlakem dolů.

Poznámka:

K čištění nepoužívejte prostředky, jako jsou benzín nebo leštící prášek. - Nestříkejte vodu do vnitřní jednotky. Nebezpečí! Úraz elektrickým proudem!

Čištění vzduchového filtru

Vzduchový filtr je nutné vyčistit přibližně po 200 provozních hodinách. Jestliže je klimatizační jednotka umístěna ve velmi prašném prostředí, je nutné filtr čistit častěji, třeba za čtrnáct dní.

1. Odpojte jednotku od elektrické sítě

Před vytažením přívodního kabelu ze zásuvky spotřebič vypněte.

2. Vyjměte vzduchový filtr (viz obr. C).

1. Otevřete přední panel. 2. Stiskněte zepředu zlehka držadlo filtru. 3. Vysuňte filtr.

3. Čištění vzduchového filtru (viz obr. D)

Je-li filtr velmi zanesený, omyjte ho vlažnou vodou s neutrálním čisticím prostředkem. Po očištění ho nechte vyschnout.

1. Vložte filtr zpět, válcovým kolíkem stiskněte tlačítko resetování filtru (viz obr. E) na levé straně a zavřete přední panel.

Poznámka:

• Abyste se neporanili, nedotýkejte se po vyjmutí filtru prsty žeber vnitřní jednotky. Vnitřek klimatizační jednotky nečistěte sami.
• Filtr neperte v pračce.

NOUZOVÉ OVLÁDÁNÍ

V nouzové situaci nebo při absenci dálkového ovladače je možné spotřebič ovládat vypínačem na vnitřní jednotce.

• Zapnutí spotřebiče: když je jednotka vypnutá, stiskněte toto tlačítko a zařízení začne pracovat v režimu 6th SENSE. Vypnutí spotřebiče: když je jednotka zapnutá, stisknutím tohoto tlačítka se vypne.

Vypínač (ON/OFF)

Poznámka: Nedržte toto tlačítko stisknuté delší dobu, jinak dojde k poruše.

Funkce automatického restartu

Chcete-li nastavit funkci automatického restartu, zapněte napájení a po dobu 5 sekund přidržte tlačítko ON/OFF na vnitřní jednotce. Nastavení funkce automatického restartu je signalizováno zvukovým signálem.

Pokud byla nastavena funkce automatického restartu, lze ji vypnout přidržením tlačítka ON/OFF na vnitřní jednotce po dobu delší než 5 sekund.

Likvidace baterií

Za účelem ochrany přírodních zdrojů a podpory opětovného využití surovin je nutné baterie oddělit od ostatních typů odpadu a zajistit jejich recyklaci prostřednictvím místního systému bezplatného zpětného odběru baterií.

Pokyny k instalaci

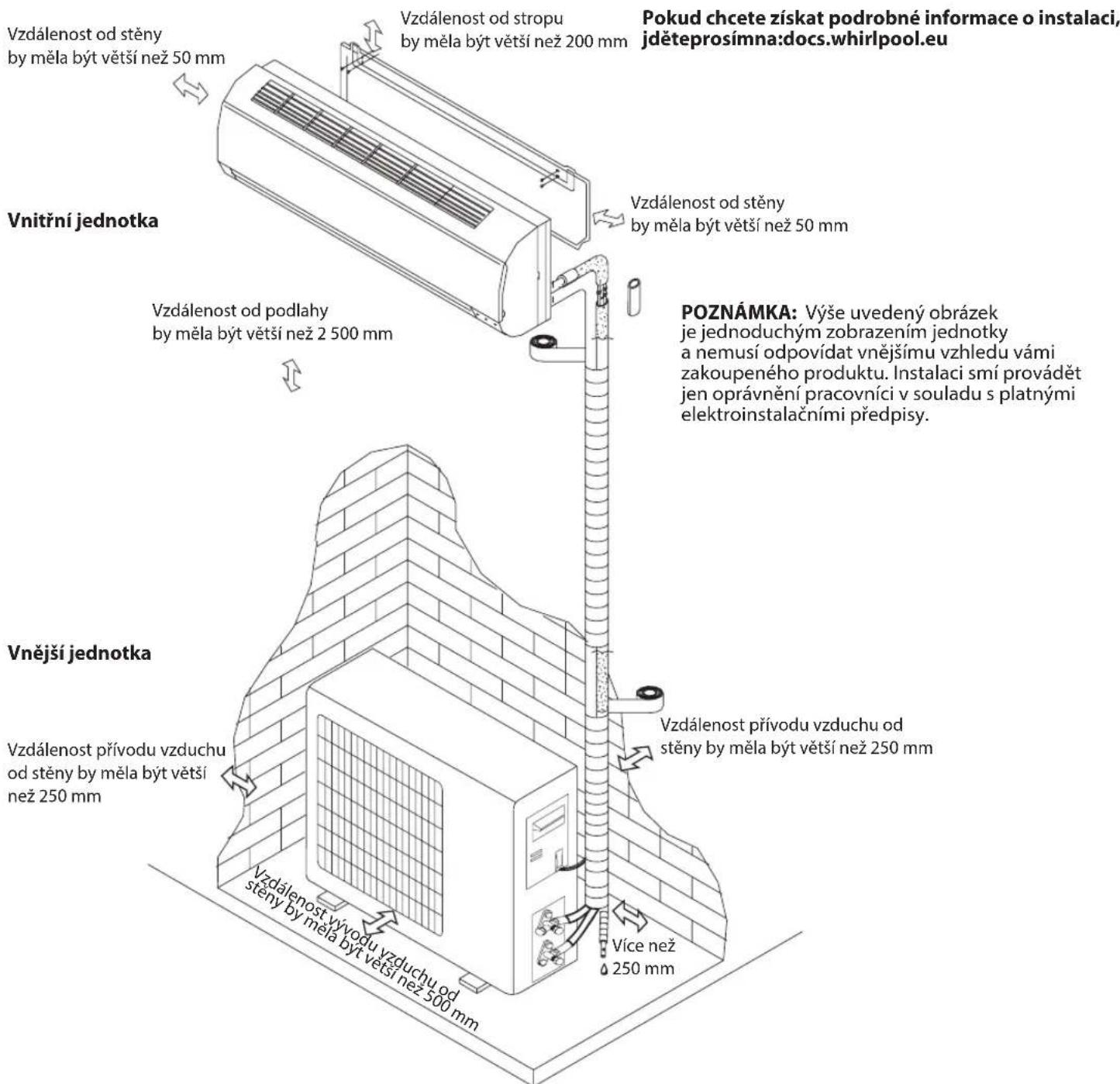

Instalační schéma

Při instalaci propojovacího kabelu se ujistěte, že barvy vodičů a čísla svorek vnější jednotky jsou stejné jako ve vnitřní jednotce.

Specifikace kabelu

Kapacita (Btu/h) Napájecí kabel Napájecí spojovácí kabel
	Typ Jmenovitý průžez Typ Jmenovitý průžez
7K, 9K, 12K H07RN-F 3x 1,0 mm	2	H07RN-F 5x 1,0	mm	2
18K H07RN-F 5x 1,5 mm	2	H07RN-F 5x 1,5	mm	2
24 K H07RN-F 3x 2,5 mm	2	H07RN-F 5x 2,5	mm	2

Provozní problémy mají často snadno odstranitelné příčiny. Než se obrátíte na servisní pracoviště, projděte si prosím níže uvedenou tabulku. Můžete si tím ušetřit čas a zbytečné výdaje.

Závada Analúza
Mimo provoz	· Nevypadlo ochranné zařízení nebo nepřepálila se pojistka? · Počkejte 3 minuty a pak spotřebič znovu zapněte. Provozu jaknotky může bránit bezpečnostné zařízení. · Nejsou vybité baterie v dákovém ovladácí? · Je správně zapojena zástrčka napájecího kabelu?
Není k dispozici chladné nebo teplý vzduch	· Není znečišťn vzduchový filtr? · Nejsou zakryté prívody a vývody klimatizačné Jednotky? · Je správně nastavena teplota? · Nejsou otevřené dveře nebo okna?
Neúčinné ovladání	· Nedošlo k silnému elektr magnetickému rušeni (silném statickým elektrickým výbojem, kolísány napájecího napěti)? Zařizení v těchto prípadech nebude fungovat normálné. Odpoje ho od sítě a po 2-3 sekundích opět prípoje.
Jednotka se nespustí hned	· Změna režimu za chodu se projevi se zpožděním 3 minuty.
Zvlástné zápach	· Může vycházet odjinud, např. z nábytku nebo cigaret, nasáva se do klimatizačné Jednotky a odtud pak proudly se vzduchem ven.
Je slyšet tekouci voda	· Jde o bězný jev, který je zpúsobeny proudly chladivem uvnitř klimatizačné Jednotky. · Zvuk zpúsobeny odmrazováním v režimu vyтástné.
Praskány · Mûze byt	zpúsobeno roztahovámam a smrětovámim prědního panelu vlivem měnicí se teploty.
Z vývodu vychází mlha	· V chladnémistnosti se tvoří mlha? Jde o normalné jev, zpúsobeny chladnám vzduchem, který vychází z vinitné Jednotky v režimu CHLAZENÍ nebo VYSOUSENÍ.
Indikátor chodublinká, ale vinitné ventilatór neběží.	· Jednotka prěchází z režimu topení do režimu odmrazování. Indikátor zhasne a Jednotka se vrátí do režimu topení.

Poznámka: Pokud závada dále trvá, zařízení vypněte a odpojte od napájení. Pak se obraťte na nejbližší autorizované servisní středisko Whirlpool. Zařízení sami nepřemísťujte, neopravujte, nerozebírejte ani neupravujte.

SERVISNÍ STŘEDISKO

Dříve, než se obrátíte na středisko služeb zákazníkům:

1. Pokuste se problém odstranit sami podle pokynů v kapitole "Odstraňování závad".
2. Vypněte spotřebič. Poté jej znovu zapněte a zkontrolujte, zda závada trvá.

Pokud porucha trvá i po provedení výše uvedených kontrol, obraťte se na středisko služeb zákazníkům.

Uveďte prosím:

krátký popis poruchy, - přesné označení modelu klimatizační jednotky, - servisní číslo (toto číslo je uvedeno za slovem Service na servisní nálepce, která se nachází na boku nebo spodní straně vnitřní jednotky), - servisní číslo je rovněž uvedeno v záruční knížce, svou úplnou adresu, - své telefonní číslo.

Bude-li nutné provést opravu, obraťte se na středisko služeb zákazníkům (v tomto případě je zaručeno použití originálních náhradních dílů a provedení řádné opravy).

Bude rovněž nutné předložit originál faktury.

Při nedodržení těchto pokynů může dojít ke snížení bezpečnosti a kvality výrobku.

SERVICE

0000 000 0000

Poznámka: Pokud chcete úplnou příručku k vašemu spotřebiči, pomozte si prosím stažením z webových stránek prostřednictvím níže uvedeného odkazu: docs.whirlpool.eu prostřednictvím kódu QR.

PŘEČTĚTE SI A DODRŽUJTE - DŮLEŽITÉ

6-9 Kontroly elektrických zařízení

8. Oprava jiskrově bezpečných komponentů

OFN, aby byla jednotka bezpečná. Tento proces možná bude potřeba opakovat

BEZPEČNOSTNÍ POKYNY

a. Musíte se seznámit se zařízením a jeho provozem. b. Systém elektricky izolujte. c. Předtím, než začnete postup, dbejte, aby:

d. Pokud je to možné, vypumpujte chladicí systém.

Obrázky v tomto návodu vycházejí z vnějšího vzhledu standardního modelu. Proto se tvar klimatizace, kterou jste si vybrali, může mírně lišit.

Vysvětlení symbolů na vnitřní a venkovní jednotce.

Uživatelské rozhraní

88

Indikátor teploty (1)

Zobrazuje nastavenou teplotu.

Indikátor vlhkosti (5)

Rozsvítí se, když zobrazuje úroveň vlhkosti.

Vypne se, když se zobrazí teplota.

Indikátor časovače

Rozsvítí se po nastaveném čase.

Zhasne po skončení činnosti časovače.

Indikátor činnosti (6)

Rozsvítí se během činnosti.

Bliká při odmrazování venkovní jednotky.

Indikátor spánku (8)

Rozsvítí se, když je nastaven režim spánku, indikátor činnosti 10krát blikne a poté celý displej zhasne.

Vložte do dálkového ovladače baterie

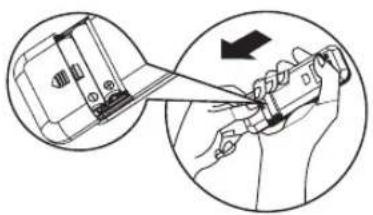

1. Zastrčte sponku a jemně zatlačte na kryt baterie a zatlačte ho ve směru šipky, jak je na obrázku, abyste ho mohli vyjmout. 2. Vložte do přihrádky 2 baterie AAA (1,5V). Dbejte na správné umístění pólů.
2. Zavřete kryt baterií na dálkovém ovladači.

Změna nastavení dálkového ovladače

Ovládejte spotřebič pomocí dálkového ovladače

• Pokud chcete ovládat spotřebič dálkovým ovladačem, zaměřte dálkový ovladač na přijímací zařízení na vnitřní jednotce, abyste zajistili citlivost příjmu.
• Při odesílání zprávy z dálkového ovladače na 1 sekundu blikne symbol. Při přijetí zprávy spotřebič pípne.

Dálkovým ovladačem lze spotřebič ovládat až ze vzdálenosti 7 m. - Po každé výměně baterií v dálkovém ovladači je dálkový ovladač přednastaven na režim tepelného čerpadla.

Stisknutím tohoto tlačítka se spotřebič

spouští a zastavuje.

1. TLAČÍTKO FAN

Používá se postupně na výběr rychlosti ventilátoru, od automatické přes vysokou, střední až nízkou.

Symboly na displeji dálkového ovladače

Aktivujte dálkový ovladač stisknutím tlačítka UNLOCK (ODOMKNUTÍ)

Indikátor chlazení Automatická rychlost ventilátoru Indikátor spánku 1 Indikátor zvýšení vlhkosti Vysoká rychlost ventilátoru Indikátor spánku 2 Indikátor snížení vlhkosti Střední rychlost ventilátoru Indikátor spánku Indikátor samostatného ventilátoru Nízká rychlost ventilátoru Indikátor spánku 4 Indikátor topení Indikátor supertichého chodu Zobrazení nastavené teploty Indikátor funkce Around U Indikátor funkce 6 Indikátor funkce Jet Indikátor úspory energie Vysílání signálu

Stiskněte tlačítko,

podsvícení se

rozsvítí tlačítka,

funkce se aktivují

a mohou se používat.

Opětovným

stlačením diaľkového

ovládača uzamkne.

Ak 10 sekúnd

s diaľkovým

ovládačom

nepracujete

automaticky sa

uzamkne.

Opis funkcií tlačidiel (J1-3A)

1. TLAČIDLO ON/OFF

Stlačením tohto tlačidla sa spotrebič spúšťa a zastavuje.

2. TLAČIDLO MODE

Nastavte alebo zrušte prevádzku v režime spánku v poradí

9. TLAČIDLO FUNKCIE AROUND U

1. Odpojte od zdroja napájania

Nejprve spotřebič vypněte a poté ho odpojte od zdroje napájení.

Přední panel znovu nasaďte a zatlačením dolů ho zavřete.

Poznámka:

1. Odpojte od zdroje napájení

Nejprve spotřebič vypněte a poté ho odpojte od zdroje napájení.

Zapněte spotřebič: když je jednotka vypnutá, stiskněte toto tlačítko, spustí se a bude pracovat v režimu 6th SENSE. Vypněte spotřebič: když je jednotka zapnutá, stiskněte toto tlačítko, jednotka přestane pracovat.

Poznámka: Nestiskněte toto tlačítko dlouho, protože to způsobí poruchu.

Funkce automatického restartu

Pokud chcete nastavit automatický restart, zapněte napájení, stiskněte tlačítko ON/OFF na vnitřní jednotce a podržte ho 5 sekund. Když se ozve bzučák, automatický restart je nastaven.

Pokud je automatický restart nastaven, stiskněte tlačítko ON/OFF na vnitřní jednotce a podržte ho 5 sekund. Když se ozve bzučák, automatický restart je zrušen a klimatizace je v pohotovostním režimu.

Likvidace baterií

Než se obrátíte na středisko péče o zákazníky:

1. Pokuste se vyřešit problém sami na základě popisů v části „Řešení problémů".
2. Spotřebič vypněte a znovu zapněte, abyste zkontrolovali, zda chyba přetrvává.
