Termék típusa	Fali split klímaberendezés
Márka	Whirlpool
Modell	SPIW309A3WF.1
Hűtési teljesítmény	9 000 BTU/h
Fűtési teljesítmény	9 000 BTU/h
Hűtőközeg	R32 (GWP 675)
Maximális hűtőközeg-töltet	2,5 kg
Elektromos táplálás	220-240 V, 50 Hz
Tápkábel	H07RN-F 1,0 mm² (3G)
Ajánlott megszakító	16 A
Méretek (beltéri egység)	815 x 285 x 215 mm (kb.)
Súly (beltéri egység)	10 kg (kb.)
Méretek (kültéri egység)	770 x 555 x 300 mm (kb.)
Súly (kültéri egység)	30 kg (kb.)
Üzemmódok	Hűtés, fűtés, páramentesítés, szellőztetés
Speciális funkciók	6th Sense, Around U, Jet, Sleep, Super Silent, Wi-Fi
Távirányító	Mellékelve, AAA elemek (2×1,5 V)
Légszűrő	Mosható, tisztítás 200 üzemóránként
Külső üzemi hőmérséklet (fűtés)	-7°C és 24°C között
Külső üzemi hőmérséklet (hűtés)	21°C és 43°C között
Ajánlott szoba méret	Minimum 10 m²
Csatlakoztathatóság	Wi-Fi (2,4 GHz, max. 20 dBm teljesítmény)
Pótalkatrészek	Szűrő, távirányító, elemek
Vevőszolgálat	Vegye fel a kapcsolatot egy Whirlpool márkaszervizzel

Gyakran ismételt kérdések - SPIW309A3WF.1 WHIRLPOOL

Hogyan tisztítsam meg a Whirlpool SPIW309A3WF.1 klíma légszűrőjét?

Húzza ki a készüléket, nyissa ki az előlapot és vegye ki a szűrőt. Tisztítsa meleg vízzel (max. 40°C) semleges mosószerrel. Teljesen szárítsa meg, mielőtt visszahelyezi. Nyomja meg a szűrő visszaállító gombot (a panel jobb oldalán, a fedél mögött) a figyelmeztető lámpa kikapcsolásához.

Mit tegyek, ha a szűrő jelzőfény villog?

A jelzőfény 720 üzemóra után villog, jelezve, hogy a szűrőt meg kell tisztítani. Tisztítsa meg a szűrőt a leírtak szerint, majd nyomja meg a beltéri egységen, az előlap mögött található visszaállító gombot a villogás leállításához.

Hogyan használjam a 6th Sense funkciót?

Nyomja meg a távirányító 6th SENSE gombját a funkció be- vagy kikapcsolásához. Automatikusan állítja be a hőmérsékletet és a páratartalmat az optimális kényelem érdekében. A 6th Sense jelzőfény világít, amikor aktív.

Mit tegyek, ha a klíma nem hűt vagy nem fűt?

Ellenőrizze, hogy a légszűrő nem piszkos-e, a levegő be- és kimenetek nem akadályozottak-e, a beállított hőmérséklet helyes-e, és az ajtók/ablakok zárva vannak-e. Üzemmódváltás után várjon 3 percet. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hogyan állítsam be az időzítőt a készülék be- vagy kikapcsolásához?

Használja a távirányító TIMER ON vagy TIMER OFF gombját. Nyomja meg a kívánt idő beállításához, majd erősítse meg. Az időzítő jelzőfény világít. A törléshez állítsa az időzítőt 0:00-ra, vagy nyomja meg újra a gombot.

Milyen típusú hűtőközeget használ ez a klíma, és veszélyes-e?

Ez a klíma R32 (GWP 675) hűtőközeget használ, egy gyúlékony fluortartalmú üvegházhatású gázt. Szivárgás esetén szellőztesse ki a helyiséget, távolítsa el a gyújtóforrásokat, és hívjon szakembert. A készüléket legalább 10 m²-es helyiségben kell telepíteni.

Hogyan aktiváljam a szuper csendes üzemmódot?

Nyomja meg a távirányító Super Silent (vagy a modelltől függően a páratartalom) gombját a mód be- vagy kikapcsolásához. Csökkenti a működési zajt, ideális éjszakára.

Mit tegyek áramkimaradás vagy leválasztás esetén?

Ha az automatikus újraindítás funkció be van kapcsolva (tartsa lenyomva a beltéri egységen az ON/OFF gombot 5 másodpercig), a készülék az áram visszatérése után folytatja az előző működést. Ellenkező esetben manuálisan kell bekapcsolni a távirányítóval.

Hogyan kell megsemmisíteni a távirányító használt elemeit?

Ne dobja az elemeket a háztartási hulladékba. Helyezze el az erre a célra kijelölt gyűjtőhelyeken (üzletek, hulladéklerakó) a helyi előírások szerinti újrahasznosításhoz.

Hol találom a vevőszolgálati számot, és mit kell megadnom?

A szervizszám a beltéri egység oldalán vagy alján található címkén, valamint a garanciális füzetben található. A szolgálat felhívásához tartsa kéznél: a pontos modellt, a szervizszámot, a probléma rövid leírását, címét és telefonszámát.

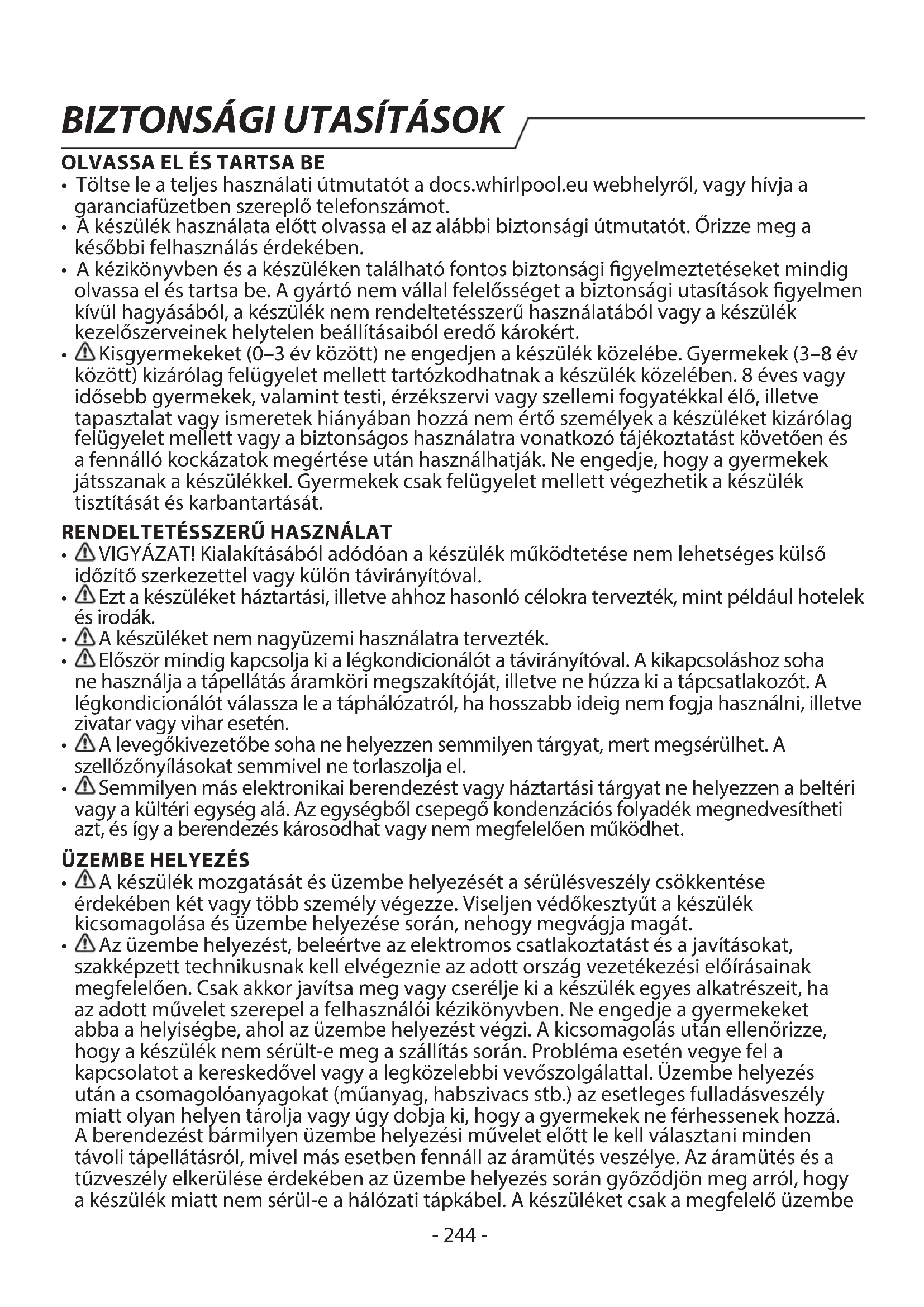

HASZNÁLATI ÚTMUTATÓ SPIW309A3WF.1 WHIRLPOOL

• Töltse le a teljes használati útmutatót a docs.whirlpool.eu webhelyről, vagy hívja a garanciafüzetben szereplő telefonszámot.
• A készülék használata előtt olvassa el az alábbi biztonsági útmutatót. Őrizze meg a későbbi felhasználás érdekében.
• A kézikönyvben és a készüléken található fontos biztonsági figyelmeztetéseket mindig olvassa el és tartsa be. A gyártó nem vállal felelősséget a biztonsági utasítások figyelmen kívül hagyásából, a készülék nem rendeltetésszerű használatából vagy a készülék kezelőszerveinek helytelen beállításaiból eredő károkért. Kisgyermekeket (0-3 év között) ne engedjen a készülék közelébe. Gyermekek (3-8 év között) kizárólag felügyelet mellett tartózkodhatnak a készülék közelében. 8 éves vagy idősebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal élő, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek a készüléket kizárólag felügyelet mellett vagy a biztonságos használatra vonatkozó tájékoztatást követően és a fennálló kockázatok megértése után használhatják. Ne engedje, hogy a gyermekek játsszanak a készülékkel. Gyermekek csak felügyelet mellett végezhetik a készülék tisztítását és karbantartását.

RENDELTETÉSSZERŰ HASZNÁLAT

VIGYÁZAT! Kialakításából adódóan a készülék működtetése nem lehetséges külső időzítő szerkezettel vagy külön távirányítóval. - Ezt a készüléket háztartási, illetve ahhoz hasonló célokra tervezték, mint például hotelek és irodák. A készüléket nem nagyüzemi használatra tervezték. - Először mindig kapcsolja ki a légkondicionálót a távirányítóval. A kikapcsoláshoz soha ne használja a tápegység áramköri megszakítóját, illetve ne húzza ki a tápcsatlakozót. A légkondicionálót válassza le a táphálózatról, ha hosszabb ideig nem fogja használni, illetve zivatar vagy vihar esetén. A levegőkivezetőbe soha ne helyezzen semmilyen tárgyat, mert megsérülhet. A szellőzőnyílásokat semmivel ne torlaszolja el. - Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet.

ÜZEMBE HELYEZÉS

A készülék mozgatását és üzembe helyezését a sérülésveszély csökkentése érdekében két vagy több személy végezze. Viseljen védőkesztyűt a készülék kicsomagolása és üzembe helyezése során, nehogy megvágja magát. - Az üzembe helyezést, beleértve az elektromos csatlakoztatást és a javításokat, szakképzett technikusnak kell elvégeznie az adott ország vezetékezési előírásainak megfelelően. Csak akkor javítsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott művelet szerepel a felhasználói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezést végzi. A kicsomagolás után ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során. Probléma esetén vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevőszolgálattal. Üzembe helyezés után a csomagolóanyagokat (műanyag, habszivacs stb.) az esetleges fulladásveszély miatt olyan helyen tárolja vagy úgy dobja ki, hogy a gyermekek ne férhessenek hozzá. A berendezést bármilyen üzembe helyezési művelet előtt le kell választani minden távoli áramellátásról, mivel más esetben fennáll az áramütés veszélye. Az áramütés és a tűzveszély elkerülése érdekében az üzembe helyezés során győződjön meg arról, hogy a készülék miatt nem sérül-e a hálózati tápkábel. A készülék csak a megfelelő üzembe

BIZTONSÁGI UTASÍTÁSOK

helyezést követően kapcsolja be.

• A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban. A berendezés mosóhelyiségben nem helyezhető üzembe.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

• A tápfeszültségnek a berendezés speciális áramköreinek megfelelő névleges feszültséggel kell rendelkeznie. A tápkábel átmérőjének meg kell felelnie a követelményeknek.
• A fix vezetékezésbe többpólusú kapcsolót kell szerelni a vezetékezési előírásoknak megfelelően, és a berendezést a biztonsági előírásoknak megfelelően földelni kell.
• A fix vezetékezésbe olyan összpólusú kapcsolót kell szerelni, amelyben az érintkezők közötti távolság nyitott állapotban minden pólus esetén legalább 3 mm.
• Ne használjon hosszabbítót, elosztót vagy adaptert. Beszerelés után az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára. Ne használja a készüléket mezítláb, és ne nyúljon hozzá nedves kézzel. Ne használja a készüléket, ha a hálózati kábel vagy a csatlakozódugó sérült, illetve ha a készülék nem működik megfelelően, megsérült vagy leejtették. Ha a hálózati kábel megsérül, az áramütés kockázatának elkerülése érdekében a gyártóval, annak szervizképviselőjével vagy egy hasonlóan képzett szakemberrel kell kicseréltetni ugyanolyan kábelre. A fix bekötésbe az adott ország szabályozásának megfelelően legfeljebb 30 mA maradék működési áram névleges áramerősségű áram-védőkapcsolót kell elhelyezni. A hűtőkör hőmérséklete magas lesz, ezért a csatlakozókábelt tartsa távol a rezgőtől. Győződjön meg arról, hogy a földelés biztonságos, és hogy a földelővezetéket szakember csatlakoztatta az épület speciális földelőrendszeréhez. A berendezést elektromos szivárgásvédő kapcsolóval és egy megfelelő kapacitású kiegészítő áramkör-megszakítóval kell ellátni. Az áramkör-megszakítónak mágneses és termikus kioldófunkcióval is rendelkeznie kell, ezzel biztosítva a védelmet rövidzárlat és túlterhelés esetén.

Modell 9K és 12K 18K 24K
Az áramköri megszakító szükséges kapacitása	16 A 20 A 25 A

• A beltéri és a kültéri egység közötti hűtőközeg- és kábelcsatlakoztatást a berendezésen található kapcsolási rajzon tekintheti meg.

TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM: Bármilyen karbantartási művelet előtt győződjön meg arról, hogy a készüléket kikapcsolta és kihúzta a konnektorból. Az áramütés elkerülése érdekében soha ne használjon gőznyomással működő tisztítókészüléket. A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni. A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni.

A CSOMAGOLÓANYAGOK HULLADÉKKEZELÉSE

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével. A csomagolás egyes részeinek hulladékkezelését megfelelően, a hulladékok ártalmatlanítására vonatkozó helyi rendelkezések szerint kell elvégezni.

A HÁZTARTÁSI GÉPEK HULLADÉKKÉNT TÖRTÉNŐ ELHELYEZÉSE

Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Leselejtezésekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektromos háztartási készülékek kezelésére,

BIZTONSÁGI UTASÍTÁSOK

hasznosítására és újrafeldolgozására vonatkozó további információkért forduljon az illetékes helyi hatósághoz, a háztartási hulladékok begyűjtését végző vállalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv szerinti jelölésekkel rendelkezik. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos negatív következményeket.

A terméken vagy a kísérő dokumentumokon található szimbólum azt jelzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékek megfelelő gyűjtőhelyén kell leadni.

MEGFELELŐSÉGI NYILATKOZAT

• A megfelelőségi nyilatkozat teljes szövege a következő honlapon érhető el: docs.whirlpool.eu.
• A rádióberendezés 2,4 GHz-es ISM-frekvencián működik, a maximális rádiófrekvenciás teljesítmény nem lépi túl a 20 dBm (e.i.r.p.) értéket.
• A készülék harmadik fél által fejlesztett, nyílt forráskódú szoftvert tartalmaz. A nyílt forráskódú licenc használati feltételei a következő honlapon érhetők el: docs.whirlpool.eu.
• Ez a termék a kiotói egyezmény szerinti fluorozott üvegházhatású gázokat tartalmaz, a hűtőgáz egy légmentesen zárt rendszeren (R32, GWP 675) belül található. A hűtőközeg maximális töltési mennyisége 2,5 kg. Részletes információt az adattáblán talál.

BIZTONSÁGI UTASÍTÁSOK A SPECIÁLIS HŰTŐKÖZEGGEL RENDELKEZŐ BERENDEZÉSEK SZERVIZELÉSÉHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítási módszerekkel kapcsolatos részletes információért töltse le a teljes útmutatót a docs.whirlpool.eu webhelyről. A kiolvasztási folyamat felgyorsításához és a tisztításhoz csak a gyártó által javasolt eszközöket használja. A berendezést jól szellőző helyen kell tartani, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A helyiségben nem lehet folyamatosan üzemelő gyújtóforrás (például nyílt láng, működő gázüzemű berendezés vagy működő elektromos fűtőberendezés).
• Ne karcolja és ne égesse meg. Vegye figyelembe, hogy a hűtőközegek nem minden esetben van szaguk.
• A hűtőkörön dolgozó vagy abba behatoló minden személynek rendelkeznie kell érvényes, az iparág által akkreditált értékelő hatóságtól származó igazolással arra vonatkozóan, hogy az iparág által elismert értékelő specifikációnak megfelelően rendelkeznek a hűtőközegek biztonságos kezelésére vonatkozó ismeretekkel. A berendezés szervizelését csak a gyártó által javasolt módon szabad végezni. A másik szakképzett személy segítségét igénylő karbantartási és javítási munkákat az éghető hűtőközeg használatában jártas személy felügyelete alatt kell végezni. A berendezést 10 m2-nél nagyobb alapterületű helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csővezetékeket 10 m2-nél nagyobb helyiségben kell kialakítani. A csővezetékeknek meg kell felelniük az adott ország gázra vonatkozó szabályozásának. A hűtőközeg maximális töltési mennyisége 2,5 kg. A beltérben használt mechanikus csatlakozóknak meg kell felelniük az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat újra felhasználja beltérben, a tömítő alkatrészeket meg kell újítani. Ha a meggyulladt illesztéseket beltérben újra felhasználja, a meggyulladt részt újra ki kell alakítani. A csővezetékeknek a lehető legrövidebbnek kell lenniük. A mechanikai csatlakozásoknak hozzáférhetőnek kell lenniük karbantartáshoz.

BIZTONSÁGI UTASÍTÁSOK

1. Az éghető hűtőközeget tartalmazó berendezések szállítását a szállítási szabályozásoknak megfelelően kell végezni.
2. A berendezés jelekkel történő megjelölésének meg kell felelnie a helyi szabályozásnak.
3. Az éghető hűtőközeget használó berendezések ártalmatlanítása során be kell tartani a helyi szabályozásokat.
4. A berendezés tárolásakor be kell tartani a gyártó utasításait.
5. A becsomagolt (nem értékesített) berendezés tárolása: a tárolási védőcsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérülése ne okozhassa a feltöltött hűtőközeg szivárgását. Az egy helyiségben tárolható berendezések maximális számát a helyi szabályozás határozza meg.
6. A szervizeléssel kapcsolatos információk 6-1. A terület ellenőrzése

Mielőtt elkezdene dolgozni az éghető hűtőközeget tartalmazó rendszeren, biztonsági ellenőrzéseket kell végeznie a gyulladás kockázatának minimalizálása érdekében. A hűtőrendszer javításakor a rendszeren végzett munka megkezdése előtt el kell végezni az alábbi óvintézkedéseket.

6-2. A munkavégzés folyamata

A munkát ellenőrzött körülmények között kell végezni annak érdekében, hogy a munkavégzés során a lehető legkevesebb éghető gáz vagy gőz legyen jelen.

6-3. Általános munkaterület

A karbantartást végző személyeket és a területen dolgozó más személyeket tájékoztatni kell az elvégzendő munka jellegéről. A munkát nem szabad túlságosan szűk térben végezni. A munkavégzés körüli területet le kell választani. Az éghető anyagok ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmények biztonságosak legyenek.

6-4. Hűtőközeg jelenlétének ellenőrzése

A területet a munkavégzés megkezdése előtt és közben megfelelő hűtőközeg-érzékelővel ellenőrizni kell annak érdekében, hogy a munkát végzők tudomása legyen a potenciálisan gyúlékony környezetről. Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés megfelelő éghető hűtőközeghez való használatra, vagyis hogy megfelelő tömítés miatt vagy eredendően szikramentes.

6-5. Tűzoltó készülék jelenléte

Ha a hűtőberendezésen vagy bármely alkatrészen nagy hővel járó munkát kell végeznie, kéznél kell lennie megfelelő tűzoltó készüléknek. A töltési terület mellett álljon rendelkezésre száraz poros vagy CO2-os tűzoltó készülék.

6-6. Gyújtóforrás hiánya

Ha a munkát olyan hűtőrendszeren kell végezni, amelyben jelenleg éghető hűtőközeget tartalmazó csővezeték is található, illetve korábban található volt, a munkát végző személy nem használhat gyújtóforrást olyan módon, hogy az esetleg tüzet vagy robbanást eredményezzen. Minden lehetséges gyújtóforrást (például égő cigaretta) megfelelően távol kell tartani az üzembe helyezés, a javítás, az eltávolítás vagy az ártalmatlanítás helyétől, ha annak során éghető hűtőközeg juthat a környező térbe. A munkavégzés megkezdése előtt a berendezés körüli területet fel kell mérni, hogy ne álljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás” táblát.

6-7. Szellőztetett terület

Mielőtt behatol a rendszerbe, vagy bármilyen, magas hőmérséklettel járó munkát végez, győződjön meg arról, hogy a terület nyitott vagy megfelelően szellőzik. A szellőztetés mértékét a munkavégzés során is fenn kell tartani. A szellőztetésnek biztonságosan el kell oszlatnia a kiszabadult hűtőközeget, és a legjobb, ha azt kijuttatja a légkörbe.

BIZTONSÁGI UTASÍTÁSOK

6-8. A hűtőberendezés ellenőrzése

Elektronikus alkatrészek cseréjekor azoknak meg kell felelniük a célnak és az adott specifikációnak. Minden esetben követni kell a gyártó karbantartási és szervizelési útmutatásait. Ha kétségei vannak, hívja segítségül a gyártó műszaki részlegét. Éghető hűtőközeget használó berendezés üzembe helyezésekor az alábbi ellenőrzéseket kell elvégezni:

• A töltés mérete megfelel-e azon helyiség méretének, amelyben a hűtőközeget tartalmazó alkatrészeket üzembe helyezik;
• A szellőztetőberendezés és annak kivezetései megfelelően működnek-e és nincsenek-e eltorlaszolva;
• Ha közvetett hűtőkört használ, a másodlagos körben ellenőrizni kell, hogy nincs-e jelen hűtőközeg;
• A berendezés jelölése továbbra is látható és olvasható-e; A nem olvasható jelöléseket és jeleket javítani kell;
• A hűtőcsövek és azok alkatrészei olyan pozícióban vannak-e telepítve, ahol valószínűleg nincsenek kitéve a hűtőközeget tartalmazó alkatrészeket korrodáló anyagnak, kivéve azokat az alkatrészeket, amelyek eredendően korrózióálló anyagból készültek vagy megfelelő korrózióvédelemmel vannak ellátva.

6-9. Az elektromos eszközök Ellenőrzése

Az elektromos berendezések javítása és karbantartása előtt biztonsági ellenőrzéseket kell végezni, és meg kell vizsgálni az alkatrészeket. Ha a biztonságot érintő hiba tapasztalható, a tápellátást nem szabad csatlakoztatni a körhöz, amíg a hibát kielégítően el nem hárították. Ha a hiba nem javítható ki azonnal, de az üzemeltetést folytatni kell, megfelelő ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés tulajdonosának minden érintett alkatrész megemlítésével. A kezdeti biztonsági ellenőrzésnek az alábbiakra kell kiterjednie:

• A kondenzátorok le vannak-e merülve: ezt a biztonság szem előtt tartásával, a szikrázás lehetőségének elkerülésével kell ellenőrizni;
• A rendszer töltésekor, visszanyerésekor és ürítésekor nincs-e szabadon lévő, áram alatt lévő elektromos alkatrész vagy vezeték; -A földelés folytonos-e.

7. A zárt alkatrészek javítása

A zárt alkatrészek javításakor a berendezés zárt tápellátásának leválasztása előtt a szervizelés során le kell választani a javítani kívánt berendezés minden elektromos csatlakozását, majd a legkritikusabb ponton ideiglenes szivárgásérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében. Az alábbiakra különösen nagy figyelmet kell fordítani az elektromos alkatrészeken való munkavégzéskor. A ház nincs-e a védelmi szintet érintő módon módosítva. Ide tartozik a kábelek sérülése, a csatlakozások túl nagy száma, nem az eredeti specifikációnak megfelelő csatlakozók, a tömítések sérülése, a tömítőszelence helytelen elhelyezése stb. Győződjön meg arról, hogy a berendezés megfelelően van-e rögzítve. Ellenőrizze, hogy a tömítések vagy a tömítőanyagok nem roncsolódtak-e olyan mértékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felelniük a gyártó specifikációjának.

MEGJEGYZÉS:

A szilikontömítés csökkentheti bizonyos típusú szivárgásérzékelő berendezések hatékonyságát. Az eredendően biztonságos alkatrészeket nem kell szigetelni a munkavégzés előtt.

8. Az eredendően biztonságos alkatrészek javítása

A körre csak akkor alkalmazzon folyamatos induktív vagy kapacitív terhelést, ha meggyőződött arról, hogy az nem haladja meg a használt berendezés esetében

BIZTONSÁGI UTASÍTÁSOK

engedélyezett feszültséget és áramerősséget. Az eredendően biztonságos alkatrésztípus az egyetlen, amelyen működés közben, éghető környezet jelenlétében munkát végezhet.

A tesztberendezésnek a megfelelő minősítéssel kell rendelkeznie. Az alkatrészeket csak a gyártó által megadottra cserélje. Ha más alkatrészt használ, szivárgás történhet, és a hűtőközeggel teli környezet meggyulladhat.

9. Kábelezés

Ellenőrizze, hogy a kábelek nem lesznek-e kitéve kopásnak, korróziónak, túl nagy nyomásnak, rázkódásnak, éles szeleknek vagy bármilyen más kedvezőtlen környezeti hatásnak. Az ellenőrzésnek figyelembe kell vennie az idő múlásának hatásait és például a kompresszorból vagy a ventilátorból eredő folyamatos rázkódást.

10. Az éghető hűtőközegek érzékelése

A hűtőközeg szivárgásának kereséséhez és érzékeléséhez semmilyen körülmények között nem használható potenciális gyújtóforrás. Nem használható halidlámpa (vagy bármilyen más, nyílt lángot használó érzékelő).

11. A szivárgás érzékelési módjai

Az alábbi szivárgásérzékelési módszerek elfogadottnak tekinthetők éghető hűtőközeget tartalmazó rendszerek esetében:

• Az éghető hűtőközegek érzékeléséhez elektronikus szivárgásérzékelőt kell használni, de előfordulhat, hogy annak érzékenysége nem megfelelő vagy újrakalibrást igényel (az érzékelőberendezést hűtőközegmentes helyen kell kalibrálni).
• Győződjön meg arról, hogy az érzékelő nem potenciális gyújtóforrás, és megfelelő a használt hűtőközeghez.
• A szivárgásérzékelő berendezést a hűtőközeg alsó tűzveszélyességi szintje értékének százalékában kell beállítani, kalibrálni kell a használt hűtőközegre, és meg kell erősíteni a gáz megfelelő százalékos értékét (legfeljebb 25%).
• A szivárgásérzékelő folyadékok a legtöbb hűtőközeghez használhatók, de a klórtartalmú tisztítószerek használatát kerülni kell, mert a klór reakcióba léphet a hűtőközeggel, és korrodálhatja a réz csövezetékeket.
• Ha szivárgást talál, minden nyílt lángot el kell távolítani vagy el kell oltani.
• Ha olyan hűtőközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hűtőközeget el kell távolítani a rendszerből, vagy lezárószelepekkel el kell szigetelni azt a rendszer szivárgástól távoli helyén.
• Ezután oxigénmentes nitrogénnel át kell öblíteni a rendszert a forrasztás előtt és közben is.

12. Eltávolítás és kiürítés

• Amikor javítás céljából - vagy bármilyen más célból - behatol a hűtőkörbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell.

Az alábbi eljárást kell követni:

• Hűtőközeg eltávolítása; -A kör átöblítése inert gázzal;
• Kiürítés;
• Ismételt átöblítés inert gázzal; -A kör megnyitása vágással vagy forrasztással.

A feltöltött hűtőközeget a megfelelő visszanyerő hengerekbe kell átölteni. A rendszert ezután „át kell öblíteni” oxigénmentes nitrogénnel a berendezés biztonsága érdekében. Előfordulhat, hogy az eljárást többször meg kell ismételni. A munkához nem használhat sűrített levegőt vagy oxigént. Az átöblítéshez a feltöltést addig kell végezni, amíg el nem éri a munkavégzési nyomást, ezután ki kell engedni a környezetbe, végül le kell engedni vákuumig. Ezt az eljárást addig kell ismételni, amíg már nincs több hűtőközeg

BIZTONSÁGI UTASÍTÁSOK

a rendszerben. A végső feltöltéskor a munkavégzéshez a rendszert a legkisebb nyomás eléréséig kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetékeken forrasztást kell végezni. Győződjön meg arról, hogy a vákuumszivattyú kivezetése nincs gyújtóforrás közelében, és a rendszerben vákuum van oxigénmentes nitrogénnel és folyamatos szellőztetéssel.

1. Feltöltési eljárások

A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell felelni:

• Győződjön meg arról, hogy a feltöltőberendezés használatakor a különböző hűtőközegek nem szennyezik egymást.
• A tömlőknek vagy vezetékeknek a lehető legrövidebbnek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása érdekében.
• A hengereket függőlegesen kell tartani.
• Mielőtt a rendszert feltölti hűtőközeggel, ellenőrizze, hogy a hűtőrendszer földelve van-e.
• Amikor a feltöltés kész, címkézze fel a rendszert (ha még nem tette meg).
• Rendkívüli gondossággal járjon el, hogy ne töltse túl a hűtőrendszert. A rendszert az újratöltés előtt oxigénmentes nitrogénnel nyomáspróbának kell alávetni.

A rendszeren a feltöltés befejezése után, de az üzembe helyezés előtt szivárgási tesztet kell végezni. A helyszín elhagyása előtt ismét ellenőrizni kell a szivárgást. 14. Leszerelés A művelet végrehajtásához elengedhetetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minden részletével együtt. Javasolt bevált gyakorlat az összes hűtőközeg biztonságos visszanyerése. A feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a visszanyert hűtőközeg újrafelhasználása előtt elemzést kellene végezni. A feladat megkezdéséhez elengedhetetlenül fontos elektromos áram. a. Ismerje meg a berendezést és annak működését. b. A rendszert elektromosan szigetelje el. c. A művelet előtt győződjön meg az alábbiakról: - A mechanikai kezelőberendezés rendelkezésre áll a hűtőközeghengerek kezeléséhez, ha szükséges; - Rendelkezésre áll minden személyi védőfelszerelés, és azokat megfelelően használják; - A visszanyerési folyamatot egy hozzáértő személy folyamatosan felügyeli; - A visszanyerő berendezés és a hengerek megfelelnek a vonatkozó szabványoknak. d. Ha lehetséges, szivattyúzza le a hűtőrendszert. e. Ha a vákuum elérése nem lehetséges, alkalmazzon elosztót, hogy a hűtőközeg a rendszer több részén is eltávolítható legyen. f. A visszanyerés előtt győződjön meg arról, hogy a henger a mérlegen található. g. Indítsa el a visszanyerő berendezést, és működtesse azt a gyártó utasításainak megfelelően. h. A hengereket ne töltse túl. (Legfeljebb a térfogat 80%-áig tölthető fel folyadékkal.) i. Ideiglenesen se haladja meg a henger maximális munkanyomását. j. Ha a hengereket megfelelően feltöltötte, és a folyamat befejeződött, a hengereket és a berendezést azonnal távolítsa el a helyszínről, és zárja el a berendezés összes elszigetelő szelepét. k. A visszanyert hűtőközeg csak akkor tölthető fel másik hűtőrendszerbe, ha azt előzőleg megtisztítja és ellenőrzi.

15. Címkézés

A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hűtőközeget kiürítették. A címkét dátummal kell ellátni és alá kell írni. Győződjön meg arról, hogy a berendezésen címkék vannak azzal az információval, hogy a berendezés éghető hűtőközeget tartalmaz.

16. Visszanyerés

Amikor a hűtőközeget szervizelés vagy leszerelés miatt eltávolítja a rendszerből, javasolt bevált gyakorlat, hogy az összes hűtőközeget biztonságosan távolítsa el. A hűtőközeg hengerekbe való áthelyezésekor ügyeljen arra, hogy csak a megfelelő hűtőközeg-visszanyerési hengereket használja. Győződjön meg arról, hogy a rendszer teljes feltöltött hűtőközeg-mennyiségének megfelelő számú henger áll rendelkezésre. Minden használandó henger ki van jelölve a visszanyert hűtőközeghez, és szerepel rajta a hűtőközeg címkéje (vagyis speciális hengerek állnak rendelkezésre a hűtőközeg visszanyeréséhez). A hengereket el kell látni nyomáscsökkentő szeleppel és kapcsolódó lezárószeleppel megfelelő munkavégzési sorrendben. Az üres visszanyerő hengerek ki vannak ürítve, és ha lehetséges, le vannak hűtve a visszanyerés előtt. A visszanyerő berendezésnek jó munkavégzési állapotban kell lennie a berendezésre vonatkozó utasítások betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hűtőközegek visszanyerésére. Rendelkezésre kell állniuk továbbá kalibrált súlymérlegeknek, és azoknak jó állapotban kell lenniük. A tömlőknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jó állapotúaknak kell lenniük. A visszanyerő berendezés használata előtt ellenőrizze, hogy annak állapota kielégítő-e, megfelelően karban volt-e tartva, és hogy minden kapcsolódó elektromos alkatrész el van-e zárva annak érdekében, hogy hűtőközeg kiszabadulása esetén ne történhessen gyulladás. Ha kétségei vannak, kérje a gyártó segítségét. A visszanyert hűtőközeget a megfelelő visszanyerő hengerben vissza kell juttatni a beszállítónak, és ki kell tölteni a megfelelő hulladékszállítási nyomtatványt. A hűtőközeget ne keverje a visszanyerő egységekben, különösen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolítania, ügyeljen arra, hogy azt elfogadható mértékben ürítse ki, így biztosítva, hogy a kenőanyagban ne maradhasson éghető hűtőközeg. A kiürítést a kompresszor beszállítónak történő visszajuttatása előtt kell elvégezni. A folyamat csak a kompresszortest elektromos melegítésével gyorsítható fel. Amikor egy rendszerből olajat ereszt le, azt biztonságosan végezze. A légkondicionáló áthelyezésekor és mozgatásakor kérje tapasztalt szerviztechnikus tanácsát a berendezés leválasztásával és ismételt üzembe helyezésével kapcsolatban. Semmilyen más elektronikai berendezést vagy háztartási tárgyat ne helyezzen a beltéri vagy a kültéri egység alá. Az egységből csepegő kondenzációs folyadék megnedvesítheti azt, és így a berendezés károsodhat vagy nem megfelelően működhet. A szellőzőnyílásokat semmivel ne torlaszolja el. A berendezést jól szellőző helyen kell tárolni, ahol a helyiség mérete megfelel a művelethez megadott értékeknek. A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (például működő gázüzemű berendezés) és gyújtóforrás (például működő elektromos fűtőberendezés). Újrafelhasználható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

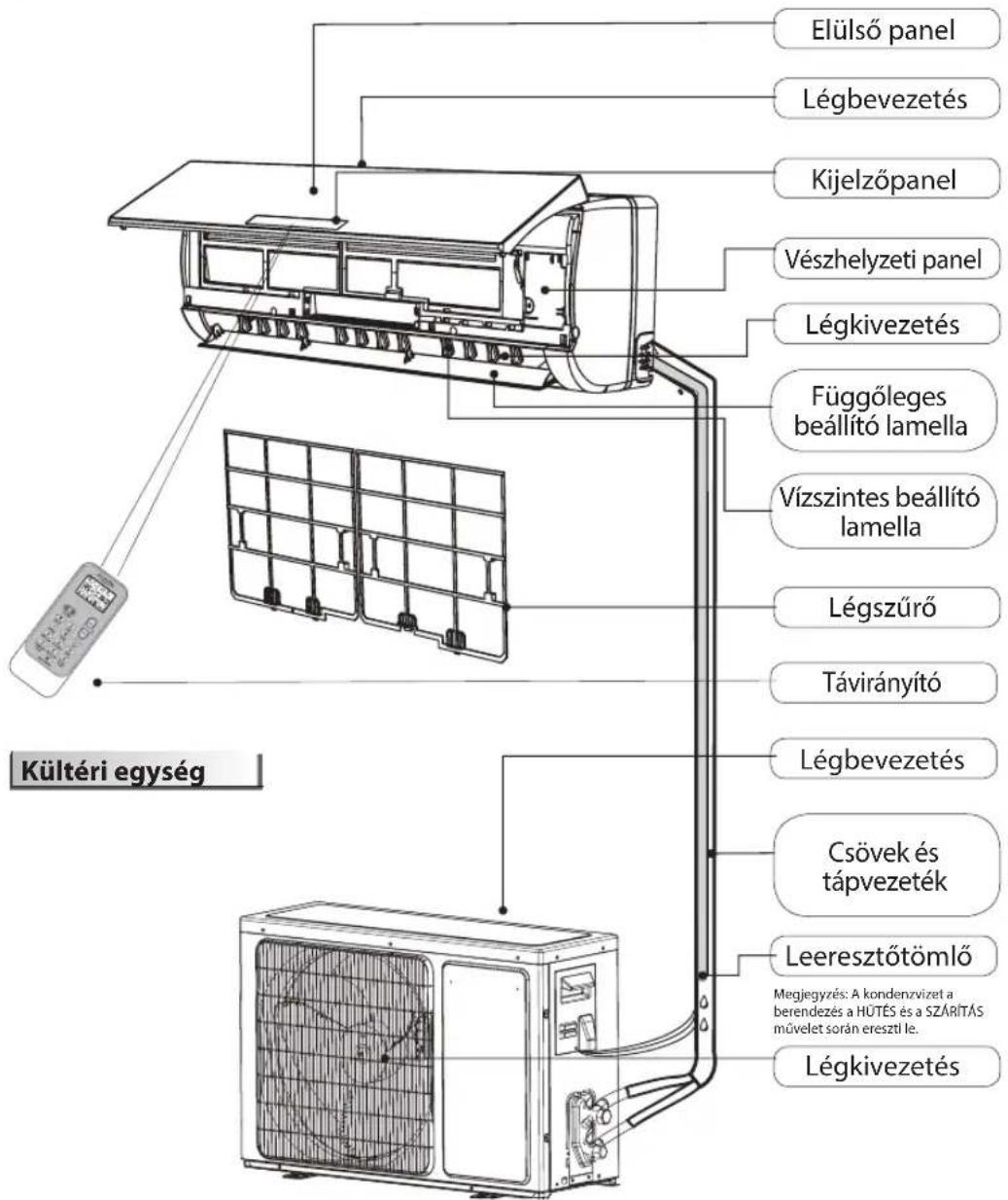

Beltéri egység: Az útmutatóban szereplő ábrák normál módban is láthatók. Következésképpen annak alkalmazása eltérhet az Ön által várt légkondicionálótól.

A beltéri vagy a kültéri egységen látható szimbólumok magyarázata

VIGYAZAT	Ez a szimbólum azt jelzi, hogy a berendezés éghető hútóközeget használ, amelynek szivárgása esétén külso gyüjtófortrás jelenlétében tuzveszély áll fenn.
FIGYELEM	Ez a szimbólum azt jelzi, hogy a használati útmutató figyelmesen tanulmányozni kell.
FIGYELEM	Ez a szimbólum azt jelzi, hogy a berendezést szervizes szakembernek kell kezelnie az üzembe helyezési útmutató utasításai alapján.
FIGYELEM	Ez a szimbólum azt jelzi, hogy informácio érhető el (például a használati vagy az üzembe helyezési útmutató).

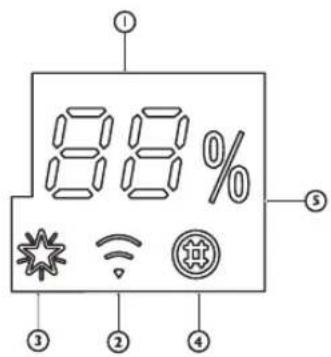

Felhasználói felület

Hőmérséklet jelzőfénye (1)

Megjeleníti a beállított hőmérsékletet. Ha az „FC” felirat jelenik meg, a szűrőt meg kell tisztítani.

WiFi jelzőfénye (2)

Amikor routerhez csatlakozik vagy elveszíti a kapcsolatot a routerrel, gyorsan (3 Hz) villog. Amikor csatlakozva van a routerhez, de a felhőhöz nincs, lassan (1,5 Hz) villog. A teljes WiFi-csatlakozás után folyamatosan kezd világítani. Ha a berendezést leválasztják a WiFi-ről vagy a jelet kikapcsolják, a fény kialszik.

6th Sense jelzőfénye (3)

Kigyullad, ha a 6th Sense be van kapcsolva. Kialszik, ha a 6th Sense-t kikapcsolják.

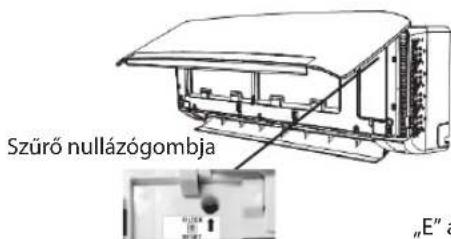

Szűrőfigyelés jelzőfénye (4)

Ha a szűrőt tisztítani kell, villog. A szűrőfigyelés jelzője 720 órányi használat után villogni kezd, emlékeztetve arra, hogy a szűrőt meg kell tisztítani. A szűrő tisztítása után nyomja meg a szűrőbeltéri egységen, az elülső panel mögött található nullázógombját a szűrőfigyelés jelzője villogásának megszüntetéséhez.

Páratartalom jelzőfénye (5)

A páratartalom megjelenítésekor kigyullad. A hőmérséklet jelzésekor kialszik.

Időzítő jelzőfénye (6)

A beállított időtartam alatt kigyullad. Az időzítési művelet végén kialszik.

Működés jelzőfénye (6)

A működéskor kigyullad. A külső egység fagyasztásmentesítésekor villog.

Alvás jelzőfénye (8)

Az alvási mód beállításakor kigyullad, a működés kijelzője 10-szer villog, majd a teljes kijelző kikapcsol.

A Wi-Fi-vezérlés nélküli légkondicionálók esetében javasoljuk a Wpro SmartClim használatát. Ez egy olyan, Wi-Fi-n keresztül vezérelhető okoseszköz, amellyel a berendezés fő beállításait okostelefonjáról szabályozhatja. Ez a tartozék nem található meg a termék csomagolásában. További információért és a beszerzéséhez lépjen kapcsolatba a vevőszolgálatunkkal.

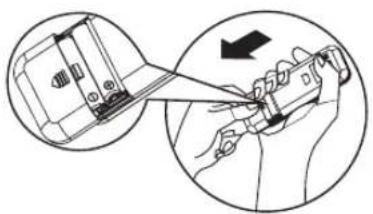

Az elemek behelyezése a távirányítóba

1. Az elemtartó fedelének eltávolításához helyezzen be egy tűt, óvatosan nyomja le a fedelet, és tolja a nyíl irányába (lásd a lenti ábrát).
2. Helyezzen a rekeszbe 2 AAA elemet (1,5 V). Ügyeljen arra, hogy a „+” és a „–” polaritás megfelelő legyen.
3. Zárja be a távirányító elemtartójának fedelét.

- A távirányító előre beállítása

• Amikor a távirányítóba új elemeket helyez, vagy azt bekapcsolja, automatikusan előre beállítja a hőszivattyút, ha az Ön által vásárolt légkondicionáló csak hűtésre alkalmas. Ehhez a hőszivattyú távirányítóját is használhatja.

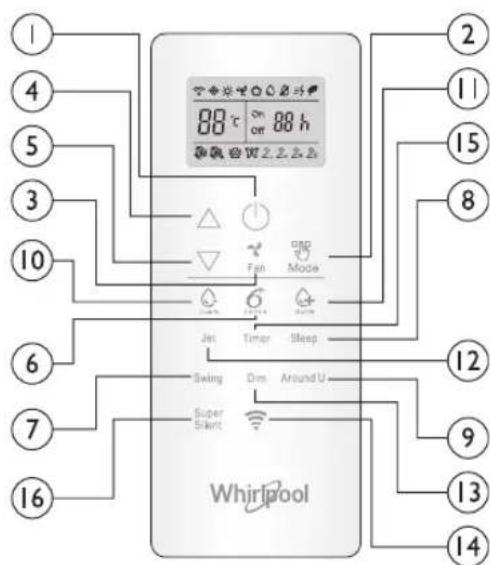

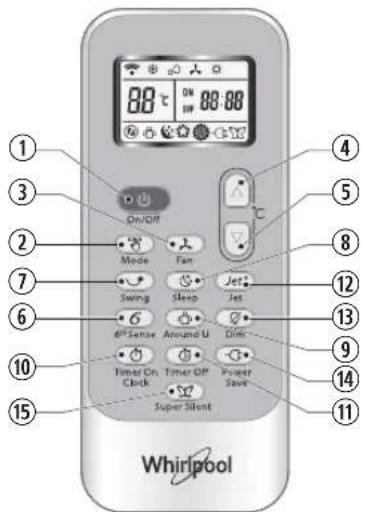

A távirányító használata a berendezés vezérléséhez

A berendezés távirányítóval történő üzemeltetéséhez irányítsa a távirányítót a beltéri egységen található vevőeszközre a vételi érzékenység biztosításához. - Amikor a távirányító üzenetet küld, a szimbólum 1 másodpercig villog. Az üzenet fogadásakor a berendezés hangjelzést ad.

A távirányítóval legfeljebb 7 m-es távolságból működtethető a légkondicionáló. - Amikor a távirányítóban elemet cserél, a távirányító hőszivattyú üzemmódra áll.

Megjegyzés: kövesse a légkondicionáló működtetéséhez kapott távirányítónak megfelelő utasításokat. A gombok funkciójának leírása (P1-03)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

3. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacsony.

4-5. TEMPERATURE (HŐMÉRSÉKLET) GOMBOK

A szoba hőmérsékletének kiválasztására szolgál.

Időzítő üzemmódban az idő beállítására szolgál.

6. 6TH SENSE GOMB

Beállítja vagy megszakítja a 6th Sense működését.

7. SWING (LENGÉS) GOMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás kívánt fel/le irányát.

10-11. HUMIDITY (PÁRATARTALOM) GOMB

A kívánt páratartalom beállítására szolgál, csak a 6th SENSE módban használható.

16. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

2. MODE (ÜZEMMÓD) GOMB

A működési mód kiválasztására szolgál. Sorrendben: hűtés, fűtés és ventilátor.

Az alvási üzemmód kiválasztására szolgál, sorrendben: alvás 1, alvás 2, alvás 3, alvás 4 és alvás ki.

9. AROUND U (AZ ÖN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

12. JET (GYORS) GOMB

A gyors hűtés vagy fűtés indítására és leállítására szolgál.

13. DIM (HALVÁNYÍTÁS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

14. WI-FI GOMB

A Wi-Fi be- és kikapcsolására szolgál. 15. TIMER (IDŐZÍTŐ) GOMB

A berendezés be- és kikapcsolási idejének beállítására szolgál.

Szimbólumok a távirányító kijelzőjén

A távirányító aktiválása a kioldógomb megnyomásával

Hűtés jelzőfénye Automatikus ventilátorsebesség Alvás jelzőfénye 1

Páratartalom plusz jelzőfény Nagy ventilátorsebesség Alvás jelzőfénye 2

Páratartalom mínusz jelzőfény Közepes ventilátorsebesség Alvás jelzőfénye

Csak ventilátor jelzőfény Alacsony ventilátorsebesség Alvás jelzőfénye 4

Fűtés jelzőfénye

Szuper csendes üzemmód jelzőfénye

Beállított hőmérséklet megjelenítése

Nyomja meg a gombot, a háttérvilágítás aktiválódik használathoz. Nyomja meg ismét a távirányító zárolásához. Ha 10 másodpercig nem végez műveletet a távirányítóval, az automatikusan zárolódik.

Around U (Az On környezetében) 6th SENSE jelzőfénye

Gyors üzemmód jelzőfénye Energiatakarékos üzemmód jelzőfénye Jelátvitel

A gombok funkciójának leírása (J1-3A)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindítható és leállítható a berendezés.

2. MODE (ÜZEMMÓD) GOMB

A működési üzemmód kiválasztására szolgál, sorrendben:

hűtés, szárítás, csak ventilátor és fűtés.

3. FAN (VENTILÁTOR) GOMB

A ventilátor sebességének beállítására szolgál a következő sorrendben: automatikus, nagy, közepes és alacsony.

4-5. TEMPERATURE (HŐMÉRSÉKLET) GOMBOK

A szoba hőmérsékletének kiválasztására szolgál. Időzítő üzemmódban és a valós idejű óra esetében az idő beállítására szolgál.

6.6 ^TH SENSE GOMB

Beállítja vagy megszakítja a 6^th Sense működését.

7. SWING (LENGÉS) GOMB

Leállítja vagy elindítja a vízszintes beállító lamella lengését, és beállítja a légáramlás irányát fel/le.

8. SLEEP (ALVÁS) GOMB

Beállítja vagy megszakítja az alvás mód működését a következő sorrendben:

9. AROUND U (AZ ÖN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beállítására és megszakítására szolgál.

10. TIMER ON/CLOCK (IDŐZÍTŐ BE/ÓRA) GOMB

Az aktuális idő beállítására szolgál.

Az időzítő bekapcsolásának beállítására és megszakítására szolgál.

11. TIMER OFF (IDŐZÍTŐ KI) GOMB

Az időzítő kikapcsolás beállítására és megszakítására szolgál.

12. JET (GYORS) GOMB

A gyors hűtési vagy fűtési üzemmód elindítására és leállítására szolgál.

13. DIM (HALVÁNYÍTÁS) GOMB

A beltéri egység kijelzőfényeinek be- és kikapcsolására szolgál.

14. POWER SAVE (ENERGIATAKARÉKOS) GOMB

Az energiatakarékos mód elindítására és leállítására szolgál.

15. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony környezeti zajt adó szuper csendes üzemmód elindítására és leállítására szolgál.

Szimbólumok a távirányító kijelzőjén

Hűtés jelzőfénye, Alvás 1 jelzőfénye, Automatikus ventilátorsebesség, Gyors üzemmód jelzőfénye

Szárazítás jelzőfénye, Alvás 2 jelzőfénye, Nagy ventilátorsebesség, Átvitel

Csak ventilátor jelzőfény, Alvás 3 jelzőfénye, Közepes ventilátorsebesség

Fűtés jelzőfénye, Alvás 4 jelzőfénye, Alacsony ventilátorsebesség

6 Sense jelzőfénye (Az Ön környezetében) Szuper csendes üzemmód jelzőfénye

88:88

Beállított időzítő megjelenítése

Aktuális idő megjelenítése

Beállított hőmérséklet megjelenítése

Energiatakarékos üzemmód jelzőfénye

VÉDELEM

Működési feltételek

A védelmi eszköz az alábbi listában szereplő esetekben kioldhatja és leállíthatja a berendezést.

Fūtés A kūltéri hǒm	mèreséklet
	24 °C-nál magasabb
	A kūltéri hōméréséklet -7 °C-nál alacsonyabb
	A szobahoméréséklet 27 °C-nál magasabb
Hūtés A kūltéri hǒm	mèreséklet
	43 °C-nál magasabb
	A szobahoméréséklet 21 °C-nál alacsonyabb
Párátlanítás A szo	bahöméréséklet 18 °C-nál alacsonyabb

Ha a légkondicionáló HŰTÉS vagy SZÁRÍTÁS módban működik, az ajtó vagy az ablak hosszabb ideig nyitva van, és a relatív páratartalom 80% -nál magasabb, a kivezetésekről pára csepeghet.

A védelmi eszköz jellemzői Ha az egység leáll vagy a működés közben üzemmódot vált, az újraindítás előtt várjon legalább 3 percig. Ha a berendezést az áramhálózathoz csatlakoztatás után azonnal bekapcsolja, a működés megkezdése előtt 20 másodperces késleltetés lehet. Ha minden működés leáll, az újraindításhoz nyomja meg ismét az ON/OFF (BE/KI) gombot. Az időzítőt ismét be kell állítani, ha az megakadt.

Ha a beltéri hőcserélő hőmérséklete 0°C -ra vagy az alá esik, a

kompresszor működése leáll a berendezés védelme érdekében.

A hideg levegő fújásának megelőzése érdekében a FŰTÉS üzemmód indításakor a beltéri egység 2-5 perces előmelegítése szükséges. A beltéri ventilátor az előmelegítés során nem fog működni.

Leolvasztás

Fűtés üzemmódban a berendezés automatikusan jégtelenít a hatékonyság növelése érdekében. Ez általában 6-10 percig tart. A jégtelenítés közben a ventilátor leáll, és villog a működés jelzőfénye. A jégtelenítést követően a berendezés automatikusan visszaáll FŰTÉS módra.

A beltéri egység elülső panelének tisztítása

1. Leválasztás a tápfeszültségről

Mielőtt leválasztja a tápfeszültségről, kapcsolja ki a berendezést.

1. Az elülső panel eltávolítása

Nyissa ki az elülső panelt a nyíllal jelölt módon (A ábra).

Az elülső panel oldalán található nyílásokat erővel húzza meg a panel kivételéhez (B ábra).

1. Az elülső panel tisztítása

Törölje le puha, száraz kendővel. Ha a berendezés nagyon piszkos, használjon langyos

(40 °C-nál nem melegebb) vizet. A tisztítás után hagyja megszáradni.

1. Az elülső panel felhelyezése és lezárása

Helyezze vissza az elülső panelt, majd lefelé nyomva zárja le.

Megjegyzés:

• A berendezés tisztításához ne használjon például benzint vagy polírozó port.
• A beltéri egységre ne fröcsköljön vizet, mert az veszélyes! Áramütés!

A légyszűrő tisztítása

A légyszűrőt körülbelül 200 órányi használat után meg kell tisztítani. Ha a légkondicionáló rendkívül poros környezetben üzemel, a légyszűrőt kéthetente tisztítsa meg.

1. Leválasztás a tápfeszültségről

Mielőtt leválasztja a tápfeszültségről, kapcsolja ki a berendezést.

1. A légyszűrő kivétele (C ábra)
2. Nyissa fel az elülső panelt. 2. Óvatosan nyomja meg a szűrőfogantyút. 3.

Csúsztassa ki a szűrőt.

3. A légyszűrő tisztítása (D ábra)

Ha a szűrő nagyon piszkos, semleges tisztítószeres langyos vízzel tisztítsa meg.

A tisztítás után hagyja megszáradni.

1. Helyezze vissza a szűrőt, egy hengeres tűvel nyomja meg a szűrő nullázógombját (E ábra) a jobb oldalon, majd zárja le az elülső panelt.

Megjegyzés:

• A sérülés megelőzése érdekében a szűrő eltávolítása után a beltéri egység bordáit ne érintse meg.
• A légkondicionáló belső részét ne próbálja megtisztítani.
• A szűrőt ne tisztítsa mosógépben.

"A" ábra

"B" ábra

"C" ábra

"D" ábra

VESZHELYZETI MŰKÖDÉS

Veszhelyzetben, vagy ha nincsen távirányító, a berendezés a beltéri egységen található be- és kikapcsoló gombbal is szabályozható.

A készülék bekapcsolása: amikor a készülék ki van kapcsolva, nyomja meg ezt a gombot, és az elindul és 6th SENSE módban fog működni. A készülék kikapcsolása: amikor a készülék be van kapcsolva, nyomja meg ezt a gombot, és a készülék leáll.

be- és kikapcsoló

Megjegyzés: A gombot ne nyomja hosszú ideig, mert az rendellenes működést eredményez.

Automatikus újraindítási funkció

Ha szeretne automatikus újraindítási funkciót beállítani, kapcsolja be a tápfeszültséget, nyomja meg a beltéri egység be- és kikapcsoló gombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítás beállítását zümmögő hang jelzi.

Az automatikus újraindítás beállítását követően nyomja meg a beltéri egység be- és kikapcsoló gombját és tartsa nyomva 5 másodpercnél hosszabb ideig. Az automatikus újraindítási funkció megszakítását zümmögő hang jelzi, és a légkondicionáló készenléti módba kerül.

Az elemek ártalmatlanítása

A természeti erőforrások védelme és az anyagok újrahasznosításának elősegítése érdekében az elemeket más típusú hulladékoktól külön gyűjtse, és a helyi, ingyenes elemgyűjtő rendszeren keresztül hasznosítsa újra.

Üzembe helyezési útmutató

Üzembe helyezési ábra

A faltól mért távolságnak 50 mm-nél nagyobbnak kell lennie

A mennyezettől mért távolságnak 200 mm-nél nagyobbnak kell lennie

Az üzembe helyezéssel kapcsolatos részletes információért látogassa meg a következő webhelyet: docs.whirlpool.eu

Beltéri egység

A padlótól mért távolságnak 2500 mm-nél nagyobbnak kell lennie

A faltól mért távolságnak 50 mm-nél nagyobbnak kell lennie

MEGJEGYZÉS: Az ábra csak az egység egyszerű bemutatására szolgál, előfordulhat, hogy az Ön által vásárolt termék külső megjelenése ettől eltér. Az üzembe helyezést csak erre felhatalmazott szervizes szakember végezheti az adott ország vezetékezési szabványainak figyelembevételével.

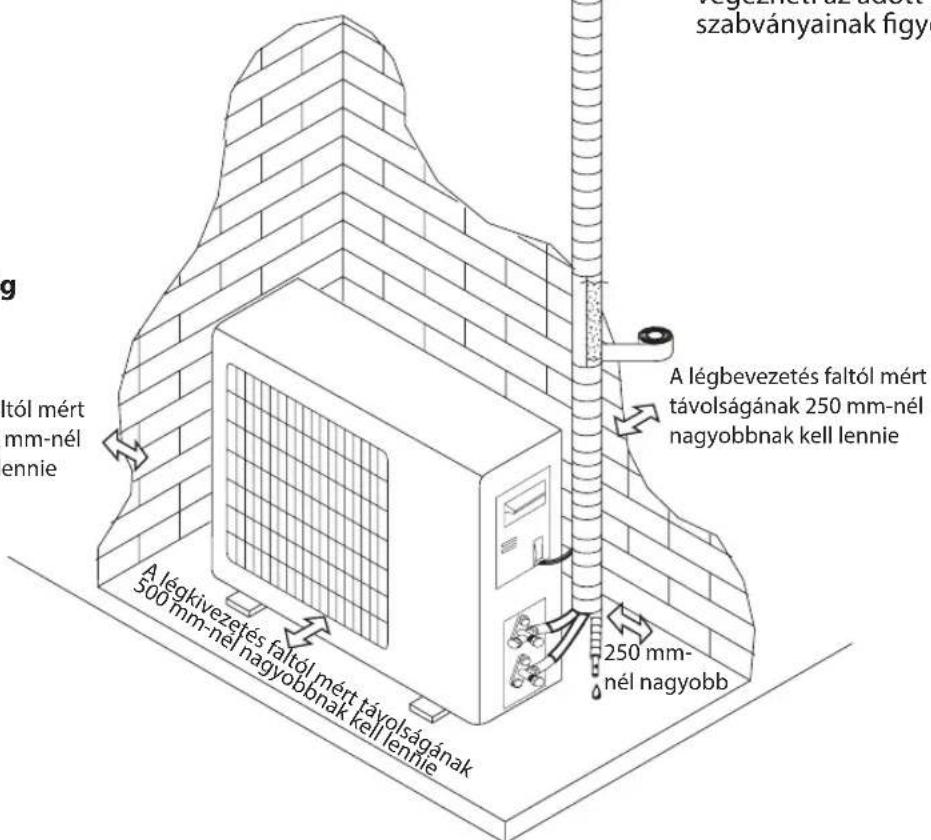

Kültéri egység

A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie

A légbevezetés faltól mért távolságának 250 mm-nél nagyobbnak kell lennie

Csatlakozóvezeték szerelésekor ügyeljen arra, hogy a kültéri egységtől a vezetékek színe és a csatlakozó száma megegyezzen a beltéri egység értékeivel.

Kábel specifikációja

Kapacitás(Btu/h)	Tápkábel Tápcsatlakozó kábel
	Típus	Normál keresztmetszet	Tipus	Normál keresztmetszet
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

Az üzemelési problémákat gyakran apró dolgok okozzák, ezért mielőtt a szervizszolgálathoz fordul, tanulmányozza az alábbi táblázatot. Ezzel időt és felesleges költségeket takaríthat meg.

Probléma Elemzés
Nem mūködik.	· Kiégett a védelmi eszköz vagy a biztosíték? · Várjon 3 percig, majd indítsa újra, előfordulhat, hogy a védelmi eszköz akadályozza meg a mūködést. · Lemerültek a távirányító elementi? · Nem megfelelően van csatlakoztatva a dugó?
Nem jön hideg vagy meleg levegő.	· Tiszta a légszüró? · El vannak torlaszolve a légkondicciónól bevezetései és kivezetései? · Megfelelően van beálítva a hörmséklet? · Nyitva vannak az ajtók vagy az ablakok?
A szabályozás nem hatékony.	· Volt erős interferencia (túlzott méretű statikus elektromos kisülés vagy a pápellátás rendellenes feszült sége miatt)? Ha rendellenes mūködést tapasztal, húzza ki a típcsatlakozót, majd 2-3esianpincmálvadaugja vissza.
Nem mūködik azonnal.	· Ha mūködés kõzen valt üzemódot, 3 perces késeltetéssel kezd mūködni.
Furcsa szag	· A szag más forrásból (például bút, cigaretta stb.)eredhet, amelyet az egység besziv, majd a levegővel kifúj.
Folyó viz hangja	· Normális viselkedés, amelyet a hütőközeg légkondicciónálóban való áramlása eredményez. · Fútesi modban ez a jegtelenités hangja.
Reccsenés · Ezt a hangot az elülso panel tágulása vagy összehúzódása valthatja ki a hörmséklet változásamiatt.
A kivezetésból permit jön ki.	· Alacsony hörmsékleten permiet jelenik meg a helyiségben? Ez normális viselkedés, amikor HUTÉS vagy SZÁRITÁS modban hideg levego távozik a belteri egységból.
A mūködés jelzöfénye villog, de a belteri ventilató rleáll.	· Az egység fútesi modró létgetelenitésre valt. A jelzöfényi ki fog aludni, és a berendezés visszatér fútesi modba.

Megjegyzés: Ha a probléma továbbra is fennáll, kapcsolja ki a berendezést és válassza le a tápegységről, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizközponttal. A berendezést ne próbálja meg maga áthelyezni, megjavítani, szétszerelni vagy módosítani.

VEVŐSZOLGÁLAT

Mielőtt az ügyfélszolgálatot hívná:

1. Próbálkozzon meg a probléma megoldásával a "Hibaelhárítás" című részben szereplő leírás alapján.
2. A készüléket kapcsolja ki, majd újra be, hogy lássa, fennáll-e még a probléma.

Ha a fenti ellenőrzések elvégzése után a hiba továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Kérjük, adja meg a következőket:

• a hiba rövid leírását;
• a légkondicionáló pontos modelljét;
• a szervizszámot (ez a szervizmatricán a „Service” szó után szereplő szám, amely a beltéri egység oldalán vagy alján található). A szervizszám a garanciafüzetben is megtalálható;
• a teljes címet;
• a telefonszámát.

Ha javítás szükséges, lépjen kapcsolatba az ügyfélszolgálattal (eredeti tartalék alkatrészek használata és a megfelelő javítás garantál). Be kell mutatnia az eredeti számlát. A fenti előírások betartásának elmulasztása veszélyeztetheti a termék biztonságosságát és minőségét.

SZERVIZ

Megjegyzés: Ha a berendezés teljes útmutatójára van szüksége, azt letöltheti a webhelyről az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal.

OLVASSA EL ÉS TARTSA BE A KÖTELEZŐ ELŐÍRÁSOKAT

Töltse le a használati útmutató teljes verzióját a docs.whirlpool.eu weboldalról, vagy hívja a garanciajegyben feltüntetett telefonszámot. - A készülék használata előtt figyelmesen olvassa el ezt a biztonsági útmutatót. Őrizze meg a későbbi használatra. Ebben az útmutatóban és a készüléken fontos biztonsági utasítások találhatók, amelyeket el kell olvasni és szigorúan be kell tartani. A gyártó nem vállal felelősséget azokért a következményekért, amelyek ezen biztonsági utasítások be nem tartásából, a készülék nem rendeltetésszerű használatából vagy a munka paramétereinek helytelen beállításából erednek. Ne engedje, hogy kisgyermekek (0-3 évesek) a készülék közelében tartózkodjanak. A 3 és 8 év közötti gyermekek csak felnőtt állandó felügyelete mellett tartózkodhatnak a készülék közelében. A 8 éves vagy annál idősebb, korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve megfelelő ismeretekkel és gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy a készülék biztonságos használatára vonatkozó utasítások megismerése és a veszélyek felismerése után használhatják a készüléket. Ne engedje, hogy gyermekek játsszanak a készülékkel. A gyermekek csak felnőtt felügyelete mellett végezhetik a készülék tisztítását és karbantartását.

RENDELTETÉSSZERŰ HASZNÁLAT

FIGYELEM: Ez a készülék nem rendeltetésszerű külső kapcsolóeszközzel, például időzítővel vagy távirányítóval történő vezérlésre. - A készülék háztartási és hasonló környezetben való használatra készült, például: vendéglátóhelyek és irodai helyiségek. - A készülék nem professzionális használatra készült. Első használatkor mindig kapcsolja ki a klímaberendezést a távirányítóval. Ne használjon automatikus bekapcsolót, és ne húzza ki a dugót a csatlakoztatás közben. Mindig húzza ki a klímaberendezést az áramforrásból, ha hosszabb ideig nem használja, valamint vihar/orkán esetén. Ne zárja el a levegő kimeneti nyílásait – sérülésveszély. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek elzárva. Ne helyezzen más elektromos berendezést vagy háztartási tárgyat a beltéri vagy kültéri egységekre. A kondenzvíz kifolyhat, és ez károsodást vagy működési zavart okozhat.

SZERELÉS

A készülék elhelyezéséhez és felszereléséhez két személy szükséges - a sérülésveszély elkerülése érdekében. A készülék kicsomagolásakor és felszerelésekor használjon védőkesztyűt - a vágási sérülések elkerülése érdekében. A szerelést, beleértve a hálózati csatlakoztatást is, és a javítást csak képzett szakemberek végezhetik a nemzeti elektromos szerelési előírásoknak megfelelően. Tilos a készülék bármely alkatrészének javítása vagy cseréje, kivéve azokat az eseteket, amelyeket a használati útmutató kifejezetten megemlít. Gyermekek ne menjenek a szerelés helyszínének közelébe. A készülék kicsomagolása után győződjön meg arról, hogy nem sérült meg a szállítás során. Ha hibát észlel, forduljon az eladóhoz vagy a legközelebbi szervizközponthoz. A szerelés befejezése után a csomagolási hulladékot (műanyag, polisztirol alkatrészek stb.) a gyermekek számára hozzáférhetetlen helyen kell tárolni a fulladásveszély elkerülése érdekében. A szerelési műveletek megkezdése előtt húzza ki a készüléket a hálózatból - áramütésveszély. A telepítéskor ügyeljen arra, hogy a hálózati kábel ne sérüljön meg a készülék házával - tűz- és áramütésveszély. Ne kapcsolja be a készüléket a szerelés befejezése előtt. - Ha a készüléket más helyre kell áthelyezni, forduljon tapasztalt szakemberekhez tanácsért a készülék leválasztásával és újbóli csatlakoztatásával kapcsolatban.

Ne helyezze a készüléket fürdőszobába.

ELEKTROMOS BIZTONSÁGI FIGYELMEZTETÉS

• A készülék névleges feszültségének meg kell felelnie a műszaki jellemzőknek. A tápkábel átmérőjének meg kell felelnie a műszaki követelményeknek. A többpólusú kapcsolót az elektromos szerelési előírásoknak megfelelően kell felszerelni, és magának a készüléknek földeléssel kell rendelkeznie a nemzeti elektromos biztonsági szabványok szerint. A rögzített elektromos vezetéknek tartalmaznia kell egy kapcsolót az összes pólus leválasztására, az érintkezők közötti távolság legalább 3 mm. Ne használjon hosszabbítókat, elosztókat vagy adaptereket. A telepítés befejezése után az elektromos alkatrészeknek hozzáférhetetleneknek kell lenniük a felhasználó számára. Ne használja a készüléket, ha nedves a keze vagy a lába. Ne használja a készüléket, ha a tápkábel vagy a csatlakozó sérült, ha nem működik megfelelően, vagy ha ütés vagy esés következtében megsérült. A tápkábel sérülése esetén a veszélyes helyzetek elkerülése érdekében azt a gyártónak, a szervizközpont munkatársának vagy képzett szakembernek kell kicserélnie – áramütés veszélye. A nemzeti jogszabályoknak megfelelően a rögzített elektromos vezetéknek tartalmaznia kell egy védőkapcsolót (FI-relé), amelynek névleges maradék üzemi árama nem haladja meg a 30 mA-t. Mivel a hűtőközeg körében meglehetősen magas a hőmérséklet, ügyeljen arra, hogy a csatlakozókábel ne érintkezzen a rézcsővel. Biztosítsa a biztonságos földelést és a földelővezeték megbízható csatlakoztatását az épület speciális földelőrendszeréhez. A készüléket fel kell szerelni túláramvédő kapcsolóval és kiegészítő automatikus kapcsolóval, amely elegendő leválasztási képességgel rendelkezik. Az automatikus kapcsolónak rendelkeznie kell mágneses vagy termikus kioldás funkcióval is a rövidzárlat vagy túlterhelés elleni védelem érdekében.
