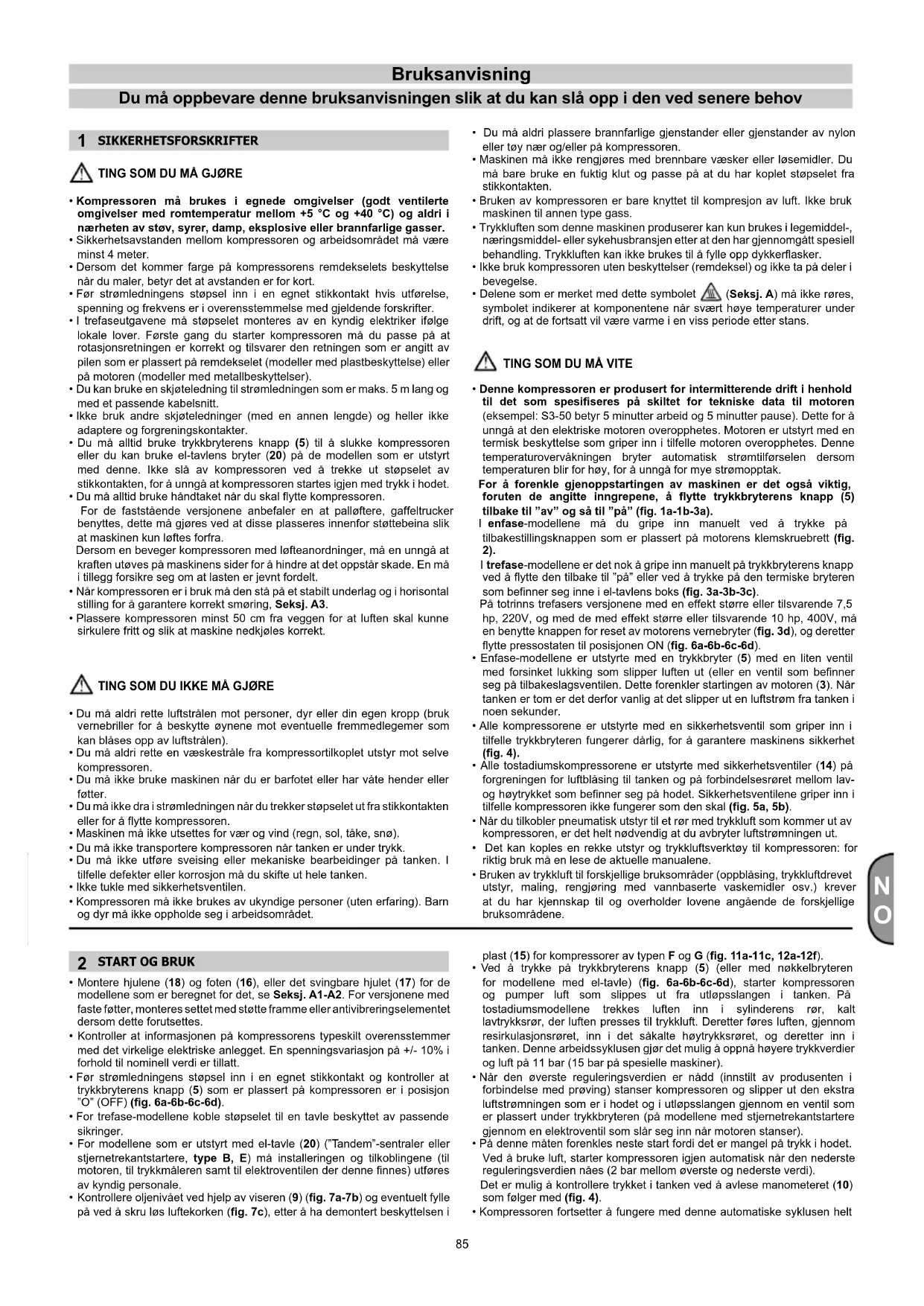

BRUKSANVISNING Start L20 Abac

Maskinene som-ilke er utstyre med Lwa merket, er-ilke egnede for bruk utendors.

• Kompressoren ma brukes i egnede omgivelser (godt ventilierte omgivelser med romtemperatur mellom +5^ og +40^) og aldri i nahrhen av stov, syrer, damp, eksploseller brannfarlige gasser.
• Sikkerhetsavstanden mellow kompressoren og arbeitsområdet ma vare minst 4 meter.
• Dersom detkommen farge pa kompressorens remdekselets beskyttele nár du maler, betyr del at avstanden er for kort.
  Før strømledningens stopsel inn i en egnet stikkontakt hvis utforelse, spenning og frekvens er i overensstemmelse med gjeldende forskritter.
• I trefaseutgavene ma stopelet monteres av en kyndig elektriker ifgelokale lover. Første gang du starter kompressoren ma du passe pa at rotasjonsretningen er korrekt og tilsvarer den retningen som er angitt av pilen som er plassert pa remdekestat (modeller med plastbeskyttelse) ell per motoren (modeller med metallbeskyttelse).
• Du kan bruke en skjeteledning til strømledningen som er maks. 5 m lang og med et passende kabelsnitt.
• Ikke bruk andere skjeteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter.
• Du ma alltid bruke trykkbryterens knapp (5) til à slukke kompressoren eller du kan bruke el-tavlens bryter (20) pa de modellen som er utstyrt med/DDne. Ikke sla av kompressoren ved à trekke ut stapselet av stikkontakten, for a unnga at kompressoren startes igjen med trykk i hodet.
• Du ma alltid bruke handtaket nár du skal fylte kompressoren.

For de faststäende versjonene anbefaler en at pallofere, gaffeltrucker benyttes, dette ma gjores ved at disse plasseres innenfor stottebeina sik at maskinen kun løftes forfra.

Dersom en beveger kompressoren med lofteanordninger, ma en unnga at kraften utves pa maskinens sider for a hindre at det oppstar skade. En mai i tillegg forsikre seg om at lasten er jevnt fordelt.

• Du ma aldri rette luftstränen mot personer, dyr erler din egen kropp (bru k vernebriller for a beskytte øynene mot eventuelle fremmedlegemer som kan blases opp av luftstränen).
• Du ma aldri rette en væskesträle fra kompressortilkoplet utstyr mot solv kompressoren.
• Du ma ikke bruke maskinen nár du er barfotet eller har våte hender eller fatter.
• Du mamkke dra i stromledningen nár du trekker stopselet ut fra stikkontakten ell er for a flytte kompressoren.
• Maskinen mä ikke utsettes for经验和 vind (regn, sol, take, snø).
• Du ma ikke Transportere kompressoren Near tanken er under trykk.
• Du mà违法犯罪e sveising eller mekaniske bearbeitinger på tanken. I tilfelle defekter eller korrosjon mà du skiffe ut hele tanken.
• Ikke tulke mad sikkerhetsventilen.

• Kompressoren ma ikke brukes av ukyndige personer (uten erfaring). Barn og dyr ma ikke oppholde seg i arbeidsområdet.

• Du ma aldri plassere brannfarlige gjenstander eller gjenstander av nylon erller tøyær og/eller på kompressoren.

• Maskinen maybe rengjores med brenbare vasker ellr lasemidler. Du ma bare bruke en faktig klut og passe pa at du har koplet stapselet fra stikkontakten.
• Bruken av kompressoren er bare knyttet til kompresjon av luft. IkkeBruk maskinen til annen type gass.
• Trykkuften som davon maskinen produserer kan kun brukes i legemiddel, naeringsmiddel- aller sykehusbransjen etter at den har gjennomgatt spesiell behandling. Trykkuften kan ikke brukes til à fylle opp dykkerflasker.
• Ikke bruk kompressoren uten beskyttelser (remdeksel) og ikke ta på deler i bevegelse.
• Delene som er merket med dette symbolet (Seksj. A) ma ikke røres, symbolet indikerer at componentente nár svært høye temperaturer under drift, og at de fortsatt vil være varme i en viss periode etter stans.

TING SOM DU MA VITE

• Denne kompressoren er produsert for intermitterende drift i henhold til det som speşifiseres på skilitet for tekniske data til motoren (eksempel: S3-50 betyr 5 minutter arbit og 5 minutter pause). Dette for Å ungå at den elektriske motoren overopphetes. Motoren er utstyr med en termisk beskjytelse som griper inn i tilfelle motoren overopphetes. Denne temperaturoverväkningen bryter automatisk strømtilførsjelen dersom temperaturen blir for høy, for Å ungå for mye stromopptak.
  For à forenkle gjenoppstartingen av maskinen er det och sa viktig, foruten de angitte ingrepene, à flytte trykkbryterens knapp (5) tilbake til "av" og sa til "pà" (fig. 1a-1b-3a).
  I enfase-modellene ma du gripe inn manuelt ved a trykke pa tilbakesstellingsknappen som er plassert pa motorens klemskruebrett (fig. 2).
  I trefase-modellene er det nok a gripe inn manuelt pa trykkbryterens knapp ved a flytte den tilbake til "pa" aller ved a trykke pa den termiske brytereen som befinner seg innate i el-tavlens boks (fig. 3a-3b-3c).
  Pà totrinns trefasers versjonene med en effekt større aller tilsvarende 7,5 hp, 220V, og med de med effekt større aller tilsvarende 10 hp, 400V, men bynette knappen for reset av motorens vernebryter (fig. 3d), og deretter flytte pressostaten til posisjonen ON (fig. 6a-6b-6c-6d).
• Enfase-modellene er utstyrtte med en trykkbryter (5) med en liters ventil med forsinket lukking som slipper luften ut (eller en ventil som befinner seg pa tilbakeslagsventilen. Dette forenkler startingen av motoren (3). Nar tanken er tom er det derfor vanlig at det slipper ut en luftstrøm fra tanken i noen sekunder.
• Alle kompressorene er utstyre med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer)darg, for a garantere maskinens sikkerhet (fig. 4).
• Alle tostadiumskompressorene er utstyre med sikkerhetsventiler (14) pa forgreningen for luftblasing til tanken og pa forbindelsesraret mellom lavog hoytrykket som befinner seg pa hodet. Sikkerhetsventilene griper inn i tifelle kompressoren ikke fungerer som den skal (fig. 5a, 5b).
• När du tilkobler pneumatisk utstyr til et rör med trykkuft somkommen ut av kompressoren, er det helt nadvendig at du avbryter luftstrømningen ut.
• Det kan kopies en rekke utstyr og trykkuftsverktøy til kompressoren: for riktig bruk ma en lese de aktuelle manualene.
• Bruken av trykkuft til forskjellige bruksomrader (oppblasing, trykkuftdrevet utstyr, malling, rengjørning med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angaende de forskjellige bruksomrädene.

2 START OG BRUK

• Montere hjulene (18) og foten (16), aller det svingbare hjulet (17) for de modellene som er beregnet for det, se Seksj. A1-A2. For versjonene med faste ffter, monteres settet med stotte framinger antivibreringselementet dersom dette forutsettes.
• Kontroller at informasjonen på kompressorens typeskit overensstemmer med det virkelige elektriske anlegget. En spenningsvariasjon på +/- 10% i forhold til nominell verdi er tilatt.
• Før stromledingens støpsel inn i en egnet stikkontakt og kontroller at trykkbryterens knapp (5) som er plassert pa kompressoren er i posisjon "O" (OFF) (fig. 6a-6b-6c-6d).
• For trefase-modellene koble stopselet til en tavle beskyttet av passende sikringer.
• For modellene som er utstyrt med el-tavle (20) ("Tandem"-sentraler aller stjemetrekantstartere, type B, E) ma installeringen og tilkoblingene (til motoren, til trykkmäleren samt til elekroventilen der denne finnes) utføres av kyndig personale.
• Kontrollere oljeniväet ved hjelp av viseren (9) (fig. 7a-7b) og eventuelt fylle pa ved á skru løs luftekorken (fig. 7c), etter á ha demontert beskyttelsen i

plast (15) for kompressorer av typen F og G (fig. 11a-11c, 12a-12f).

• Ved à trykke pa trykkbryterens knapp (5) (eller med nokkelbryteren for modellene med el-tavle) (fig. 6a-6b-6c-6d), starter kompressoren og pumper luft som slipses ut fra utlopslangen i tanken. Pa tostadiumsmodellene trekke luften inn i cylinderens r, kalt lavtrykksr, der luften presses til trykkuI. Deretter fores luften, gjennom resirkulasjonr, ret, inn i det sakalte hoytrykksrret, og deretter inn i tanken. Denne arbeidssyklusen gjor det mulig a oppn haoyere trykkverdier og luft pa 11 bar (15 bar pa speiselle maskiner).
  Nar den overste regulieringsverdien er nadd (innstilt av produsenten i forbindelse med prving) stanser kompressoren og slipper ut den ekstra luftstrømninger som er i hodet og u utlopsslangen gjennom en ventil som er plassert under trykkbryteren (pà modellene med stjernetrektantstartere gjennom en elektroventil som slár seg inn nar motoren stanser).
• Pà dette maten forenkles neste start fordi det er mangel pà trykk i hodet.
  Ved à bruke luft, starter kompressoren igjen automatisk nár den nederste reguleringsverdien naes (2 bar mellom øverste og nederste verdi).
  Det er mulig a kontrollere trykket i tanken ved a avlse manometeret (10) som følger med (fig. 4).
• Kompressoren fortsetter á fungere med这部分 automatiske syklusen helt

til du trykker pa trykkbryterens knapp (5). figg. 6a-6b-6c-6d. Dersom du onsker a bruke kompressoren igjen ma du vente i minst 10 sekunder fra den stanser for du starter den opp igjen.
- Pá modellene med el-tavle má trykkmäleren alltid stà pá samme posisjön som PÁ I (ON).
- Pá tandem-modellene (type E) gjør sentralen som følgmer med det mulig brakke bare en av de to kompressorgruppene (for eksempel med vekselvis bruk) eller begge to samtidig, alt etter behov. I sistnevnte tilfelle vil oppstarten vaere litt differensiert for a unngå for mye strømopptak (forsinket igangsetting).
- Bare kompressorene pa hjul har en trykkreduksjonsventil (pa modellene med feste foter installeres trykkreduksjonsventilen normalt pa brukslinjen). Ved a gripe inn pa knotten og med apen kran (trekk den oppover og drei den med urviseren for a oke trykket og mot urviseren for a minske trykket (fig. 8), er det mulig a regulere lufttrykket sik at du kan bruke trykkuftdrevet utstyr pa best mulig mate. Nar du har stil inn onsket verdi ma du skyve knotten nedover for a lase den.
- Det er mulig a kontrollere den innstilte verdien ved hjelp av trykkmaleren (gjelder for modellene med manometer, fig. 9).
- Kontrollere at luftforbruket og maksimaltrykket under bruk av det pneumatiske verktøyet er kompatibelt med trykket oppgitt pa trykkregulatoren og med mengden av luft fra kompressoren.
- Etter endt arbeid ma du stanse maskinen, trekke ut stapselet og tommet tanken.

3 LUFTBEHOLDER (PA TANKMONTERTE ENHETER)

• Korrosjon mä forebygges: all fetter tilstandene ved bruk, vil det samle seg kondens internt i tanken (1) og这部分 mæ tommas minst en gang om denen. Dette kan gjores manuelt, ved a apne avtappingsventilen (4), ell er ved hjelp av automatisk avtapping, hvis dette er montert pa tanken. Det er likevel nødvendig a kontrollere ukentlig at den automatiske ventilen fungerer som denposal. Dette mä gjores ved a apne den manuelle avtappingsventilen og se etter kondensat (fig 14a, 14b).
• Det er nèdvendig med en árlig kontroll av tykkelsen til veggen til lufttanken (1) utfør av et kvalifisert organ, widen den innvendige korrosjonen vil kinne redusere tykkelsen til stálveggen med pafalgende risiko for eksplosjon. Det lokale regelverket mä respekteres. Det er ici tillatt à bruke lufttanken dersom tykkelsen til veggen har nàdd minsteverdien som er indikert i sertifiseringen av tanken (del av dokumentasjonen som leveres sammen med enheten).
  Luffbeholderens (1) levetid avhenger hovedsakelig av arbeidsmiljøet. Unngå attillere kompressoren i et skittent og korrosivt miljo, da dette kan reduse levetiden til oljebeholderen dramatisk.
• Ikke fest beholderen (1) aller tilkoplede komponenter direkte til bakken erlerfaste strukter. Ustyr trykkbeholderen med vibrasjonsdempere for a forhindre mulige trethetsbrudd forarsaket av vibrasjoner i beholderen under bruk.
• Bruk beholderen (1)innenfor de trykk- og temperaturgrensene som er angitt pa typeskitet og i testrapporten.
• Det mä ikke foretas endringer på beholderen i form av sveising, boring ull annen maskinellbearbeiding.

4 VEDLIKEHOLD

• Maskinens levetid avhenger av kvaliteten på yedlikeholdet.
  FORTHVERT INNGREP MA DU SETTE TRYKKMALEREN PA AV (OFF), TREKKE UT STQPSELET OG TOMME TANKEN FULLSTENDIG.
• Utfore ingrep pa maskinen nar donne er kald og bruk utstyr for individuell beskyttelse.

En ma kun bruke egnet verktoy ved utforing av ingrepene og kun originale reservedeler ma benyttes.

• Kontroller at toppdelen er strammet til for oppstarting og etter den forste arbeidstimen (fig. 10).

TABLEL 1-STRAMMING AV HOLDER FOR MUNNSTYKKET

	Nm Min. moment	Nm Maks. moment
Bolt M6 9 11
Bolt M8 22 27
Bolt M10 45 55
Bolt M12 76 93
Bolt M14 121 148

• For à utfère de viktigste vedlikeholdssoperasjonene på kompressorene av typen F, på beskyttelsen i plast (15) demonteres (fig. 11a-11c). När vedlikeholdssoperasjonene er fullferte, på beskyttelsene i plast monteres tilbake på plass, dette góres ved at prosedyren inverteres.
• For ä utføre de viktigste vedlikeholdssoperasjonene på kompressorene av typen G,鬆 beskyttelsen i plast (15) demonteres (fig. 12a-12f), først skal det fremre halsvkallet fjernes, og deretter det bakre. När vedlikeholdssoperasjonene er fullferte,鬆 beskyttelsene i plast monteres tilbake på plass, dette gjores ved at prosedyren invertereres.
• Rengjore innsugingsfilteret (13) i forhold til hvordan arbeidsmiljeet er og ansett het 100. arbeidstime. Dersom det er ndvendig ma du skiffe ut filtrelementet (dersom filteret er tilstopper yter maskinen minred og et slitt filter farer til større siltasje pa kompressoren, (fig. 13a-13b).

• Skifte ut oljen erter de Forste 100 arbeidstimene og deretter hvr 500. arbeidstime. Kontroller oljenivaet med javne mellomrom (9).

• Bruk mineralolje ALTAIR. Ikke bland forskjellige oljekvaliteter. Hvis oljens farge skulle endre seg (hvitaktig olje betyr at det er vann i den, hvis den er mør er det fordi den er overopphetet) anbefaler vi at den skiftes ut øyeblikkelig.

• Stramme lokket godt uttered pafyll (fig. 7c) og pass pa at det ikkelekker olje ut under bruk av kompressoren. Sjekke oljenivæt ukentlig for a vare sikker på korrekt smaring til enhver tid (fig. 7a-7b).
• Remmenes strekk skal sjekkes med jevne mellomrom. De ma kunne toyes (f) omtrent 1 cm (fig. 15).

FUNKSJON	ETTER FØRSTE 100 TIMER	ETTER 100 TIMER	HVER 500 TIMER
Rengöring av aspirasjonsfilter og/eller utskifting av filtrelementet		●
Utskifting av olje*	●		●
Stramming av holder for munnstykket	Kontroller at toppelen er strammet til før oppstarting og fetter den første arbeitsstimen
Tømming av kondens i magasinet	24 h ----> 24 h ----> 24 h ----> ...
Kontrolere speencing viftereimer	Regelmessig
Inspeksjon av tykkelsen til veggen til lufttanken.	En gang iaret.

• Bäde gammad olje og kondens MÄ AVFALLSBEHANDLES i overensstemmelse med gjeldende miljøbestemmelse.

Kompressoren ma avfallshandteres pa en forvarlig mate i henhold til lokalt regelverk

5 MULIGE FEIL OG TILHORENDTE TILLATTE INNGREP

En kyndig elektriker ma kontaktes for alle inngrep som skal utfores pa elektriske komponenter (kabler, motor, trykkmaler, el-tavle...).

FEIL ÅRSAK	INNGREP
Luftlekkasje fra trykkmålerens ventil.	Avstengningsventilen fungerer ikke korrekt pga. slitasje eller skitt.	Skru løs avstengningsventilens seskantehode og rengjør setet og den spesielle gummiskiven (skift den ut i hvis den er slitt). Montere på nytt igjen og skru nøye til (fig. 16a-16b).
	Kran for tømming av kondens (4) øpen.	Skru igjen kranen for tømming av kondens.
	Rilsan-tube ikke korrekt påssatt trykkmålerenen.	Sett rilsan-tuben korrekt på inni i trykkmålerenen (fig. 17).
FEIL ÅRSAK INNGREP
Minsket ytelse, hyppige igangsettinger. Lave trykkverdier.	For stort forbruk.	Ridurre richieste di aria compressa.
	Lekkasjer fra koblinger og/eller rør. Sett på nye paakninger.
	Innsugingsfilteret (13) er tilstoppet.	Rengjør erller skift ut innsugingsfilteret (13) (fig. 13a-13b).
	Remmen forskkyver seg. Kontrolere remmenes strekk (fig. 15).
Motoren (3) og/eller kompressoren varmer uregelmessig.	Utilstrekkelig lufting. Forbedre luftingen.
	Tilstoppingning av luftpassasjene.	Sjekk og rengjørne eventuelt luftfilteret (13).
	Utilstrekkelig smøring.	Fyll på erller skift ut oljen (fig. 18a-18b-18c-18d).
Etter et forsøk på ä starte kompressoren stopper den på grunn av at den termiske bryteren slår seg inn. Dette skjer fordi motoren sliter.	Igangsetting med fullt kompressorhode.	Tønmne hodel på kompressoren ved hjelp av bryteren på pressostaten (5).
	Lav temperatur. Øke romtemperaturen.
	Utilstrekkelig spenning.	Kontrolere at nettspenningen tilsvarerespenningen på merkeskillet. Fjern eventuelle skjøteledninger.
Etter et forsøk på ä starte kompressoren stopper den på grunn av at den termiske bryteren slår seg inn. Dette skjer fordi motoren sliter.	Feil eller utilstrekkelig smøring.	Kontrolere oljenivæt (9), fyll på og skift eventuelt oljen.
	Elektroventil fungerer ikke. Ring teknik assistanse.
Unger bruk stopper kompressoren, uten synbare ørsaker.	Den termiske beskyttelsen har grepet inn pga. overoppheting av motoren.	Sjekk oljenivæt (9).
		Enfase-modeller - monostadium.Trykk på trykkmålerens knapp (5) for á sette den i AV-stilling og deretter på PÅ (fig. 1a)Nullstell den termiske beskyttelsen (fig. 2) og.slåkompressoren på nytt (fig. 1b)Hvis feilen fortsetter ä oppst, kontakt teknik assistanse.
		Modeller med stjernetrektankstartere:Trykk på den termiske bryterens knapp (den befinner seg i el-tavliens kasse) (20) (fig. 3c) ogsett kompressoren i gang igjen på nytt (fig. 6d).Hvis feilen fortsetter ä oppst,kontakt teknik assistanse.
		Totrinns trefasers versjoner med effekt større eller tilsvarende 7,5 hp, 220V,Totrinns trefasers versjoner med effekt større eller tilsvarende 10 hp, 400V:utføre reset av motorens vernebryter (fig. 3d), og plassere deretter pressostaten tilbake i posisjonen ON (fig. 6a-6b-6c-6d).
		Andre modeller:Trykk på trykkmålerens knapp (5) for á sette den i AV-stilling og deretter på PÅ (fig. 1a-1b).Hvis feilen fortsetter ä oppst,kontakt teknik assistanse.
	Elektrisk feil. Kontakt teknik assistanse.
När den er i bruk, vibrere kompressoren og den utstæter en uregelmessig summing. Hvis den stanser settes den ilkke i gang igjen, selv om det hores summing fra motoren.	Enfase-motorer:Defekt på kondensatoren.	Skifte ut kondensatoren.
	Trefase-motorer:Det mangler en fasse i trefase-systemet for strømliftørsl - antagelig er en sikring gätt.	Sjekk sikringene inne i el-tavlen eriler el-boksen (20) og skift eventuelt ut sikringer som ergressive (fig. 19).
Det finnes olje i nettet som okay skal ære der.	For mye olje inne i gruppen. Sjekk oljenivæt (9).
	Slitasje av segmenter. Kontakt teknik assistanse.
Kondenslekkasje fra kranen for tømming av kondens (4).	Skitt/sand inne i kranen. Sørg for à renjørne kranen.

Ethvert annet ingrep ma kun utfores av godkjente serviesentra, og man ma be om originale resvedeler. A tutle pa maskinen kan nedsette sikkerheten og ugyldiggjor i alle ticfler garantien som dekker maskinen.
