BRUKSANVISNING Master 700 WOLFCRAFT

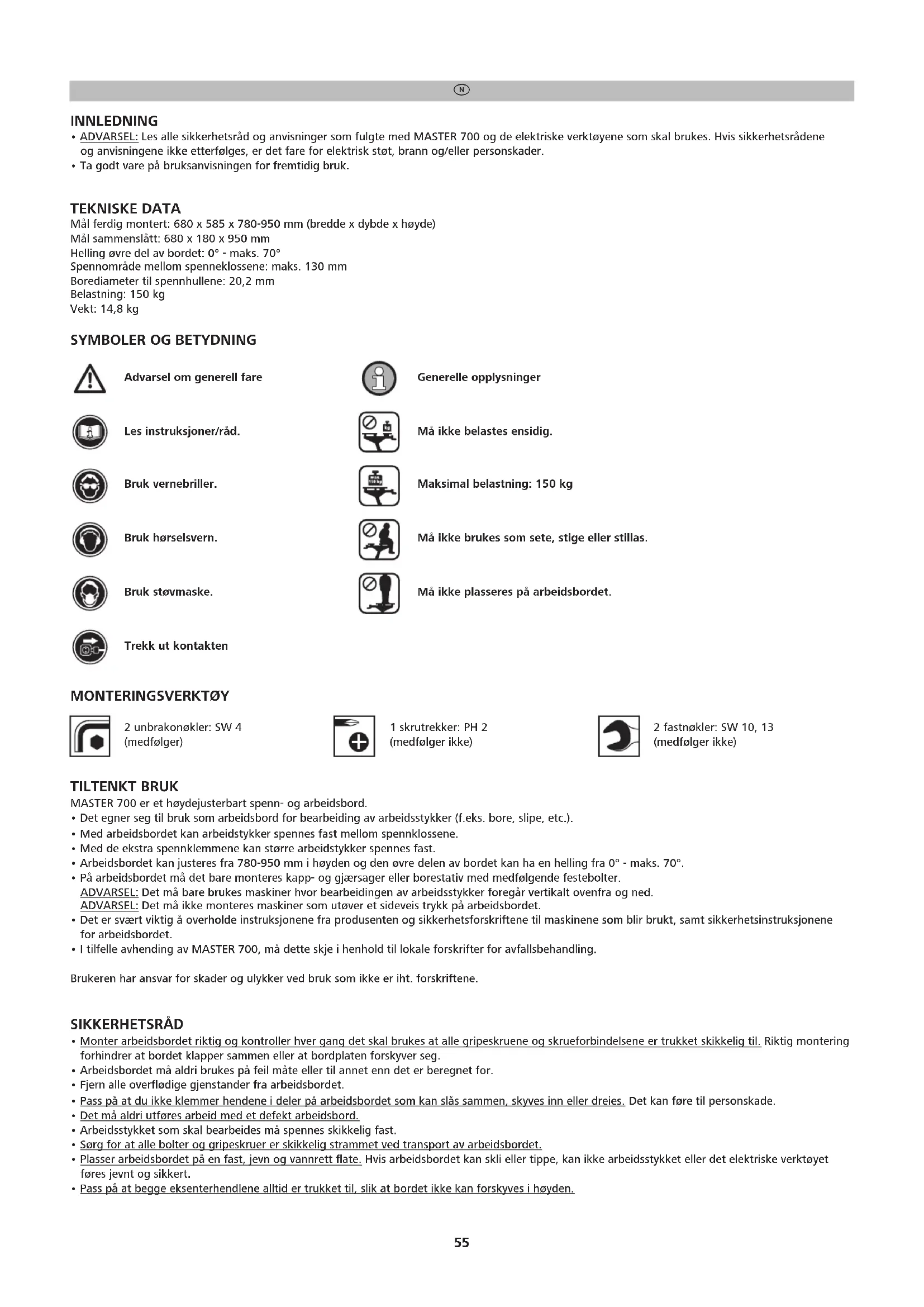

• ADVARSEL: Les alle sikkerhetsråd og anvisninger som fulgte med MASTER 700 og de elektriske verktøyene som skal brukes. Hvis sikkerhetsrådene og anvisningene ikke etterfølges, er det fare for elektrisk støt, brann og/eller personskader.

Må ikke belastes ensidig. Maksimal belastning: 150 kg Må ikke brukes som sete, stige eller stillas. Må ikke plasseres på arbeidsbordet. Advarsel om generell fare Les instruksjoner/råd. Bruk vernebriller. Bruk hørselsvern. Trekk ut kontakten Generelle opplysninger Bruk støvmaske. MONTERINGSVERKTØY 2 unbrakonøkler: SW 4 (medfølger) 1 skrutrekker: PH 2 (medfølger ikke) 2 fastnøkler: SW 10, 13 (medfølger ikke) TILTENKT BRUK MASTER 700 er et høydejusterbart spenn- og arbeidsbord.

• Det egner seg til bruk som arbeidsbord for bearbeiding av arbeidsstykker (f.eks. bore, slipe, etc.).

• Med arbeidsbordet kan arbeidstykker spennes fast mellom spennklossene.

• Med de ekstra spennklemmene kan større arbeidstykker spennes fast.

• Arbeidsbordet kan justeres fra 780-950 mm i høyden og den øvre delen av bordet kan ha en helling fra 0° - maks. 70°.

• På arbeidsbordet må det bare monteres kapp- og gjærsager eller borestativ med medfølgende festebolter. ADVARSEL: Det må bare brukes maskiner hvor bearbeidingen av arbeidsstykker foregår vertikalt ovenfra og ned. ADVARSEL: Det må ikke monteres maskiner som utøver et sideveis trykk på arbeidsbordet.

• Det er svært viktig å overholde instruksjonene fra produsenten og sikkerhetsforskriftene til maskinene som blir brukt, samt sikkerhetsinstruksjonene for arbeidsbordet.

• I tilfelle avhending av MASTER 700, må dette skje i henhold til lokale forskrifter for avfallsbehandling. Brukeren har ansvar for skader og ulykker ved bruk som ikke er iht. forskriftene. SIKKERHETSRÅD

• Monter arbeidsbordet riktig og kontroller hver gang det skal brukes at alle gripeskruene og skrueforbindelsene er trukket skikkelig til. Riktig montering forhindrer at bordet klapper sammen eller at bordplaten forskyver seg.

• Arbeidsbordet må aldri brukes på feil måte eller til annet enn det er beregnet for.

• Fjern alle overflødige gjenstander fra arbeidsbordet.

• Pass på at du ikke klemmer hendene i deler på arbeidsbordet som kan slås sammen, skyves inn eller dreies. Det kan føre til personskade.

• Det må aldri utføres arbeid med et defekt arbeidsbord.

• Arbeidsstykket som skal bearbeides må spennes skikkelig fast.

• Sørg for at alle bolter og gripeskruer er skikkelig strammet ved transport av arbeidsbordet.

• Plasser arbeidsbordet på en fast, jevn og vannrett flate. Hvis arbeidsbordet kan skli eller tippe, kan ikke arbeidsstykket eller det elektriske verktøyet føres jevnt og sikkert.

• Pass på at begge eksenterhendlene alltid er trukket til, slik at bordet ikke kan forskyves i høyden.56

• Arbeidsbordet må være riktig satt sammen før det monteres elektriske verktøy.

• Alt elektrisk verktøy må festes sikkert på arbeidsbordet før bruk. Hvis et elektrisk verktøy forskyver seg på arbeidsbordet, er det fare for å miste kontrollen.

• Pass på at elektrisk verktøy blir montert midt på arbeidsbordet. Hvis det elektriske verktøyet ikke monteres midt på arbeidsbordet, kan det føre til at tyngdepunktet til verktøyet ikke befinner seg i midten av tyngdepunktet til arbeidsbordet, og dermed er det fare for at bordet kan velte.

• Kontroller at lange arbeidsstykker ikke får arbeidsbordet ut av likevekt. Lange arbeidsstykker må bygges opp eller støttes i den frie enden.

• Bruk egnet personlig verneutstyr: Hørselsvern, vernebriller, støvmaske ved behov, vernehansker når du jobber med ru materialer og ved skifte av verktøy.

• Arbeidsbordet må ikke oppbevares utendørs eller i fuktige omgivelser. Det er fare for rust og at det dannes ujevnheter i arbeidsplaten.

• Overhold nøye opplysninger og sikkerhetsinstruksjoner i den originale bruksanvisningen til det elektriske verktøyet som blir brukt. Maskinene som blir brukt, må være i samsvar med DIN EN 60745-1. Apparater som er produsert etter 1995 må ha et CE-merke.

• Hold arbeidsområdet ryddig og godt belyst. Rotete og dårlig belyste arbeidsområder kan føre til ulykker.

• Hold barn og andre personer vekk fra arbeidsbordet når du arbeider. Distraksjoner kan føre til at du mister kontrollen over apparatet.

• Fjern innstillingsverktøy eller skrutrekkere før du slår på apparatet. Et verktøy eller en nøkkel som kommer i kontakt med en roterende apparatdel kan føre til personskade.

• Ha på deg egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker langt vekk fra bevegelige deler. Løssittende klær, smykker eller langt hår kan feste seg i bevegelige deler.

• Kontroller at apparater og verktøy er i god stand før du begynner å arbeide. Ikke utfør arbeid med skadet elle sløvt verktøy.

• Trekk ut kontakten av stikkontakten og/eller ta ut batteripakken av det elektriske verktøyet før du justerer det eller skifter tilbehør. Utilsiktet start av elektrisk verktøy er en mulig ulykkesårsak.

• Arbeidsbordet må ikke overbelastes og ikke benyttes som sete, stige eller stillas. Hvis du overbelaster eller står på maskinbordet, risikerer du at tyngdepunktet forskyver seg og at bordet velter.

• Løse splinter, spon eller lignende deler fra arbeidsstykker i nærheten av et roterende sagblad må ikke fjernes for hånd.

• Sørg for at det ikke finnes noen gjenstander på arbeidsplaten før du starter sagen.

• Sagblad må ikke stanses med sideveis mottrykk etter at motoren er slått av.

• Verktøy må bare brukes til sine opprinnelige formål.

• Bruk bare sagblad uten feil.

• Bruk bare originale wolfcraft-reservedeler.

• ADVARSEL: Overliggende arbeidsstykker kan velte. LEVERINGSOMFANG Pakk MASTER 700 ut av esken og kontroller at den inneholder alle de avbildede delene (figur 1). MONTERING Plasser den nedre delen av bordet på et jevnt og rent underlag (figur 2.1). Pass på at de to eksenterhendlene på bordbeinene er trykket inn for å kunne fiksere teleskoputtrekket. Deretter føres fotdelen frem til anslaget, helt til begge sikringsboltene går i inngrep (figur 2.2). ADVARSEL: Pass alltid på at begge sikringsboltene er låst, slik at bordet ikke kan klappe sammen. ADVARSEL: Kontroller alltid at de to eksenterhendlene er trykket inn slik at den øvre delen av bordet ikke kan bevege seg. Før de to endestopperne inn i teleskoprørene. Monter de to traversene som illustrert. Skrueforbindelsene med hylsemutter, unbrakoskrue og skive må bare strammes så mye at traversene fremdeles kan beveges. Deretter monteres de to gripeskruene, skiver og skruer. Stram begge gripeskruene (figur 2.3 - 2.5). ADVARSEL: Før du skal arbeide på bordet eller justere det, må du alltid kontrollere at begge gripeskruene er festet skikkelig slik at den bevegelige øvre delen av bordet ikke kan forskyve seg. Monter den fremre bordplaten som illustrert. Skruene skal bare trekkes til så mye at bordplaten fremdeles kan justeres med håndsveivene (figur 2.6). Monter den bakre bordplaten som illustrert (figur 2.7). Plasser bordplaten med de fire avstandsstykkene på traversene. Deretter monterer du de to bakre skrueforbindelsene. Stikk de to skruene og skivene inn i de fremre boringene. Vipp den øvre delen av bordet ved først å løsne de to gripeskruene og deretter vippe bordplaten til den stopper og stram gripeskruene igjen (figur 2.8 - 2.9). Skru fast de to andre skruene med skiver og muttere (figur 2.10). Plasser bordplaten så i vannrett stilling igjen ved å løsne de to gripeskruene og vippe bordplaten til den stopper. Deretter strammer du gripeskruene for å fiksere bordplaten. Sett på de fire dekkhettene (figur 2.11 - 2.13). Bordet er nå klart til bruk. ADVARSEL: Før alt arbeide er det svært viktig å kontrollere at begge eksenterhendlene for høydejustering er strammet, begge gripeskruene for å svinge bordplaten er trukket skikkelig til og at begge sikringsboltene for å slå sammen bordet er i inngrep. BETJENING Slå sammen bordet Trykk inn de to eksenterhendlene på bordbeinene for å fiksere høydeinnstillingen. Deretter løsner du begge gripeskruene for å kunne dreie den øvre delen av bordet mot stopperen. Stram begge gripeskruene igjen (figur 3.1 - 3.2). Deretter trekker du åpnestangen oppover som illustrert i pilretningen for å låse opp vippesikringen. Brett ut fotdelen til det stanser mot bordbeinene (figur 3.3 - 3.4). Bordet kan bæres med én hånd plassert midt på gripestangen. Ved oppbevaring plasseres bordet lett på skrå mot en vegg slik at det ikke faller (figur 3.5 - 3.6).57 Sette opp bordet Kontroller at begge eksenterhendlene er trykket inn slik at høydestillingen er fiksert. Kontroller deretter at begge gripeskruene for å vippe den øvre delen av bordet er trukket skikkelig til (figur 4.1). Slå ut fotdelen mot stopperen. Pass nøye på at de høyre og venstre sikringsboltene låses før akslingen slik at bordet ikke kan foldes sammen (figur 4.2). ADVARSEL: Kontroller alltid før du skal arbeide at fotdelen er helt brettet ut og at begge sikringsboltene er i inngrep. For å vippe bordplaten må begge gripeskruene løsnes. Vipp den øvre delen av bordplaten til den stanser og stram begge gripeskruene igjen (figur 4.3 - 4.4). ADVARSEL: Kontroller før du arbeider at begge gripeskruene er trukket skikkelig til, slik at den øvre delen av bordet ikke kan bevege seg og at det er trygt festet. Høydejustering av bordet Kontroller først at begge gripeskruene er trukket skikkelig til. Begge eksenterhendlene løsnes i pilretningen (figur 5.1). Det er nå mulig å stille inn bordet i fem stillinger fra 780 - 950 mm. Trekk den øvre delen av bordet litt mot deg til stillingsboringene har kommet fri fra festeskruene. Deretter kan den øvre delen av bordet justeres til ønsket stilling. Plasser den øvre delen av bordet i stillingsboringene igjen og trykk inn de to eksenterhendlene mot bordbeinene for å fiksere bordet (figur 5.2 - 5.5). Vippe opp bordplaten ADVARSEL: Før du vipper opp bordplaten, må monterte apparater, verktøy og arbeidsstykker fjernes fra arbeidsbordet. Kontroller først at de to eksenterhendlene for høydejustering er trykket helt inn slik at bordet ikke kan forskyves i høyden. Deretter løsnes de to gripeskruene. Den øvre delen av bordet kan nå vippes fra 0° - maks. 70° grader. Stram begge gripeskruene for å feste den øvre delen av bordet (figur 6.1 - 6.3). Betjeningsfunksjoner Drei de to håndsveivene med urviserne for å feste et arbeidsstykke. Drei de to håndsveivene mot urviserne for å løsne arbeidsstykket. Med de medfølgende spennklemmene har du et stort utvalg av feste- og holdemuligheter for arbeidsstykker (figur 7). De fire ekstra stussene stikkes inn i spennklemmene som vist i figuren og klemmes fast ved å vri dem til siden. Montering av apparater ADVARSEL: Før du monterer apparater, må bordplaten være i vannrett stilling og skikkelig festet med de to gripeskruene. Det må ikke monteres apparater hvis bordplaten er innstilt i en hellingsvinkel. Med de medfølgende festeboltene har du mulighet til å montere en kapp- og gjærsag på bordet. Plasser kapp- og gjærsagen midt på bordet med monteringsboringene over de avlange hullene i begge bordplatene. Den fremre bordplaten kan ved behov justeres så langt inn eller ut til de avlange hullene ligger under de fremre monteringsboringene. Deretter fester du kapp- og gjærsagen. Det gjør du ved å føre de fire boltene og de fire små underlagsskivene ovenfra gjennom monteringsboringene og gjennom bordplatene. Deretter festes boltene nedenfra med de store underlagsskivene og mutterne. Kontroller på nytt at kapp- og gjærsagen er montert midt på bordet, slik at tyngdepunktet til sagen er sentrert og at bordet ikke kan tippe (figur 8). ADVARSEL: Før du arbeider, må du alltid kontrollere at alle fire skruforbindelsene er skikkelig strammet. Høydejustering Bordet kan justeres ca. +/– 3,5 mm i høyden hvis underlaget er ujevnt. Det gjør du ved å vri de to justeringsskruene til bordet står stabilt (figur 9). Merknader for rengjøring og vedlikehold

• Kontroller før hver bruk at alle skruforbindelsene er trukket godt til.

• Kontroller før hver bruk at alle skruforbindelsene for å slå sammen bordet kun er trukket til så mye at bordet kan slås sammen med motstand.

• Rengjør spenn- og arbeidsbordet med en tørr klut etter hver bruk.

• Bevegelige deler må smøres regelmessig med vanlig maskinolje. Garantierklæring Kjære gjør-det-selv-kunde, Du har skaffet deg kvalitetsprodukt fra wolfcraft som vil gi deg mye glede i dine daglige sysler. wolfcraft-produkter holder en høy teknisk standard og gjennomgår intensiv utvikling og testing før de havner i butikkene. Under serieproduksjon sikrer stadige kontroller og regelmessige tester en høy kvalitetsstandard. Solide tekniske utviklinger og pålitelige kvalitetskontroller gir deg en sikkerhet av å ha gjort et riktig kjøp. Vi gir deg 10 års garanti på wolfcraft-produktet ditt fra kjøpsdatoen, forutsatt at det bare har vært brukt til private formål. Garantien omfatter bare skader på selve kjøpsgjenstanden, og bare skader som skyldes material- og produksjonsfeil. Garantien dekker ikke mangler og skader som skyldes feil håndtering eller manglende vedlikehold. Garantien omfatter heller ikke vanlige slitasjemerker og vanlig bruksslitasje eller mangler og skader som var kjent for kunden på kjøpstidspunktet. Garantikrav må alltid dokumenteres med faktura/kjøpskvittering. Garantien fra wolfcraft begrenser ikke dine juridiske rettigheter som forbruker (erstatning, angrerett eller avslag, skadeserstatning eller refusjon). Garantikrav sendes til: wolfcraft GmbH Wolffstraße 1 56746 Kempenich Tyskland K58 INSTRUKCJA
