GEBRUIKSAANWIJZING Master 700 WOLFCRAFT

• LET OP! Lees alle veiligheidsinstructies en -aanwijzingen die bij de MASTER 700 en de gebruikte elektrische gereedschappen zijn meegeleverd. Het niet opvolgen van de veiligheidsinstructies en -aanwijzingen kunnen elektrische schokken, brand en/of zware verwondingen tot gevolg hebben.

• Berg de gebruikershandleiding veilig op voor toekomstig gebruik. TECHNISCHE GEGEVENS Afmetingen bij gemonteerde toestand: 680 x 585 x 780 - 950 mm (breedte x diepte x hoogte) Afmetingen bij ingeklapte toestand: 680 x 180 x 950 mm Helling bovenste tafeldeel: 0° - max. 70° Spanbereik tussen spanbeugels: max. 130 mm Boringdiameter van spangaten: 20,2 mm Belastbaarheid: 150 kg Gewicht: 14,8 kg

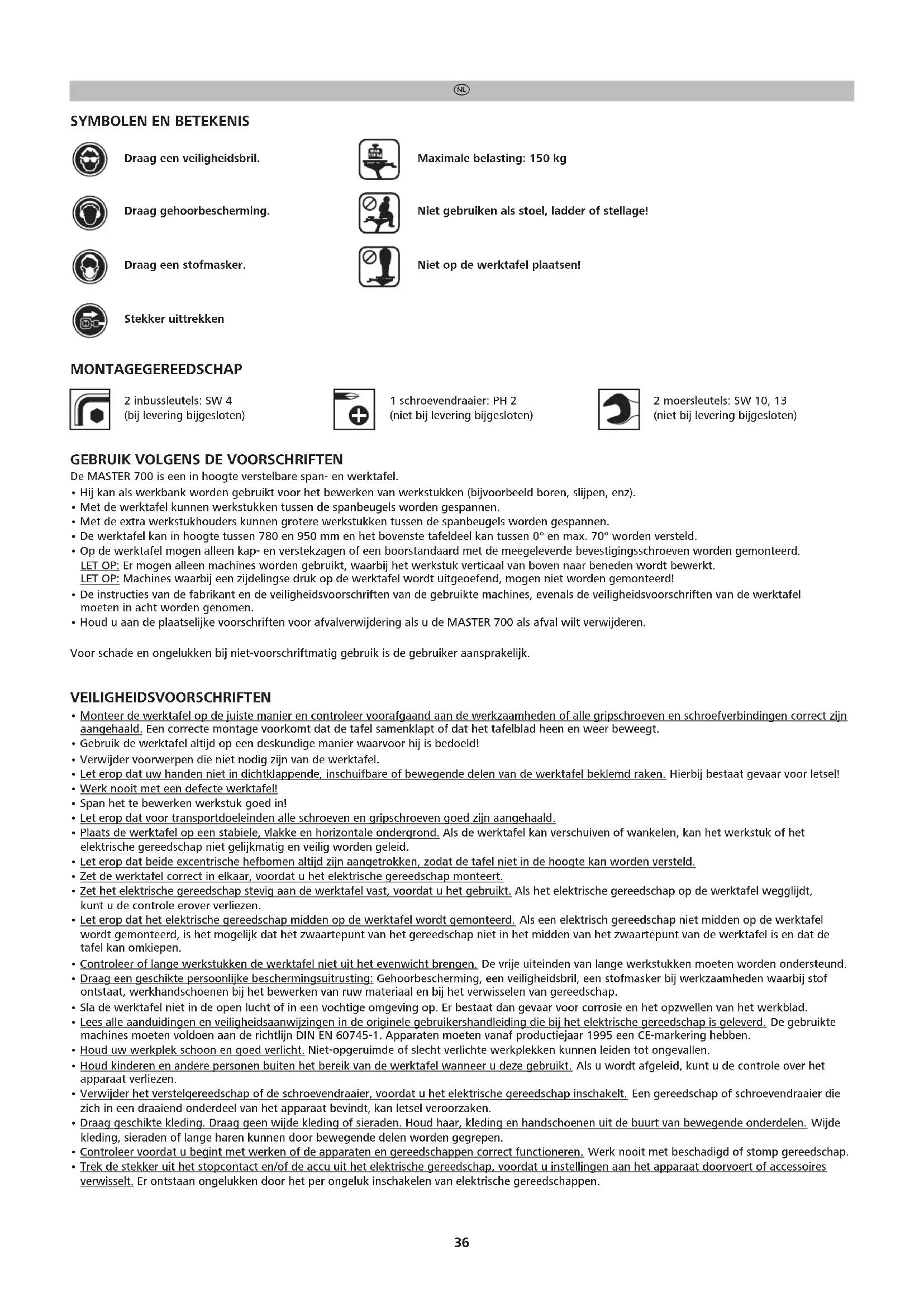

Niet alleen aan één kant belasten! Waarschuwing voor algemeen gevaar Lees de gebruiksaanwijzing/instructies Ter algemene informatie36

Maximale belasting: 150 kg Niet gebruiken als stoel, ladder of stellage! Niet op de werktafel plaatsen! Draag een veiligheidsbril. Draag gehoorbescherming. Stekker uittrekken Draag een stofmasker. MONTAGEGEREEDSCHAP 2 inbussleutels: SW 4 (bij levering bijgesloten) 1 schroevendraaier: PH 2 (niet bij levering bijgesloten) 2 moersleutels: SW 10, 13 (niet bij levering bijgesloten)

GEBRUIK VOLGENS DE VOORSCHRIFTEN

De MASTER 700 is een in hoogte verstelbare span- en werktafel.

• Hij kan als werkbank worden gebruikt voor het bewerken van werkstukken (bijvoorbeeld boren, slijpen, enz).

• Met de werktafel kunnen werkstukken tussen de spanbeugels worden gespannen.

• Met de extra werkstukhouders kunnen grotere werkstukken tussen de spanbeugels worden gespannen.

• De werktafel kan in hoogte tussen 780 en 950 mm en het bovenste tafeldeel kan tussen 0° en max. 70° worden versteld.

• Op de werktafel mogen alleen kap- en verstekzagen of een boorstandaard met de meegeleverde bevestigingsschroeven worden gemonteerd. LET OP: Er mogen alleen machines worden gebruikt, waarbij het werkstuk verticaal van boven naar beneden wordt bewerkt. LET OP: Machines waarbij een zijdelingse druk op de werktafel wordt uitgeoefend, mogen niet worden gemonteerd!

• De instructies van de fabrikant en de veiligheidsvoorschriften van de gebruikte machines, evenals de veiligheidsvoorschriften van de werktafel moeten in acht worden genomen.

• Houd u aan de plaatselijke voorschriften voor afvalverwijdering als u de MASTER 700 als afval wilt verwijderen. Voor schade en ongelukken bij niet-voorschriftmatig gebruik is de gebruiker aansprakelijk. VEILIGHEIDSVOORSCHRIFTEN

• Monteer de werktafel op de juiste manier en controleer voorafgaand aan de werkzaamheden of alle gripschroeven en schroefverbindingen correct zijn aangehaald. Een correcte montage voorkomt dat de tafel samenklapt of dat het tafelblad heen en weer beweegt.

• Gebruik de werktafel altijd op een deskundige manier waarvoor hij is bedoeld!

• Verwijder voorwerpen die niet nodig zijn van de werktafel.

• Let erop dat uw handen niet in dichtklappende, inschuifbare of bewegende delen van de werktafel beklemd raken. Hierbij bestaat gevaar voor letsel!

• Werk nooit met een defecte werktafel!

• Span het te bewerken werkstuk goed in!

• Let erop dat voor transportdoeleinden alle schroeven en gripschroeven goed zijn aangehaald.

• Plaats de werktafel op een stabiele, vlakke en horizontale ondergrond. Als de werktafel kan verschuiven of wankelen, kan het werkstuk of het elektrische gereedschap niet gelijkmatig en veilig worden geleid.

• Let erop dat beide excentrische hefbomen altijd zijn aangetrokken, zodat de tafel niet in de hoogte kan worden versteld.

• Zet de werktafel correct in elkaar, voordat u het elektrische gereedschap monteert.

• Zet het elektrische gereedschap stevig aan de werktafel vast, voordat u het gebruikt. Als het elektrische gereedschap op de werktafel wegglijdt, kunt u de controle erover verliezen.

• Let erop dat het elektrische gereedschap midden op de werktafel wordt gemonteerd. Als een elektrisch gereedschap niet midden op de werktafel wordt gemonteerd, is het mogelijk dat het zwaartepunt van het gereedschap niet in het midden van het zwaartepunt van de werktafel is en dat de tafel kan omkiepen.

• Controleer of lange werkstukken de werktafel niet uit het evenwicht brengen. De vrije uiteinden van lange werkstukken moeten worden ondersteund.

• Draag een geschikte persoonlijke beschermingsuitrusting: Gehoorbescherming, een veiligheidsbril, een stofmasker bij werkzaamheden waarbij stof ontstaat, werkhandschoenen bij het bewerken van ruw materiaal en bij het verwisselen van gereedschap.

• Sla de werktafel niet in de open lucht of in een vochtige omgeving op. Er bestaat dan gevaar voor corrosie en het opzwellen van het werkblad.

• Lees alle aanduidingen en veiligheidsaanwijzingen in de originele gebruikershandleiding die bij het elektrische gereedschap is geleverd. De gebruikte machines moeten voldoen aan de richtlijn DIN EN 60745-1. Apparaten moeten vanaf productiejaar 1995 een CE-markering hebben.

• Houd uw werkplek schoon en goed verlicht. Niet-opgeruimde of slecht verlichte werkplekken kunnen leiden tot ongevallen.

• Houd kinderen en andere personen buiten het bereik van de werktafel wanneer u deze gebruikt. Als u wordt afgeleid, kunt u de controle over het apparaat verliezen.

• Verwijder het verstelgereedschap of de schroevendraaier, voordat u het elektrische gereedschap inschakelt. Een gereedschap of schroevendraaier die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.

• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Wijde kleding, sieraden of lange haren kunnen door bewegende delen worden gegrepen.

• Controleer voordat u begint met werken of de apparaten en gereedschappen correct functioneren. Werk nooit met beschadigd of stomp gereedschap.

• Trek de stekker uit het stopcontact en/of de accu uit het elektrische gereedschap, voordat u instellingen aan het apparaat doorvoert of accessoires verwisselt. Er ontstaan ongelukken door het per ongeluk inschakelen van elektrische gereedschappen.37

• Overbelast de werktafel niet en gebruik hem niet als stoel, ladder of stellage. Als de werktafel wordt overbelast of als erop wordt gestaan, kan het zwaartepunt van de tafel zich verplaatsen en kan de tafel omkiepen.

• Splinters, spannen en vergelijkbare deeltjes mogen niet met de hand uit de buurt van het zaagblad worden verwijderd!

• Voordat u begint met zagen, moet u controleren of er geen voorwerpen op het werkblad liggen.

• Nadat de aandrijving is uitgeschakeld, mogen zaagbladen niet worden afgeremd door er zijdelings tegen te drukken!

• Gebruik gereedschappen alleen voor het beoogde gebruiksdoel.

• Gebruik alleen zaagbladen die volledig in orde zijn.

• Gebruik alleen originele Wolfcraft-onderdelen ter vervanging.

• LET OP: Als werkstukken uitsteken, kan de tafel omslaan. LEVERINGSOMVANG Neem de MASTER 700 uit de verpakking en controleer of alle afgebeelde onderdelen (afb. 1) zijn meegeleverd. MONTAGE Leg het onderste deel van de tafel op een vlakke, schone ondergrond (afb. 2.1). Let erop dat beide excentrische hefbomen aan de tafelpoten zijn aangetrokken, om de telescoopverstelling vast te zetten. Trek het voetgedeelte vervolgens tot aan de aanslag open tot beide veiligheidspennen op hun plaats vallen (afb. 2.2). LET OP: Voordat u met de werkzaamheden begint, moet u controleren of beide veiligheidspennen hebben ingegrepen, zodat de tafel niet kan inklappen! LET OP: Voordat u met de werkzaamheden begint, moet u controleren of beide excentrische hendels zijn aangedrukt, zodat het bovenste deel van de tafel is vastgezet! Steek beide eindaanslagen in de telescoopbuizen. Breng de beide dwarsstukken aan; zie de afbeelding. Haal de schroefverbindingen met hulsmoer, inbusschroef en onderlegring zo vast aan dat de dwarsstukken nog kunnen worden gedraaid. Monteer vervolgens beide gripschroeven, onderlegringen en schroeven. Haal beide gripschroeven aan (afb. 2.3 - 2.5). LET OP: Let er voor werkzaamheden en bij instellingen altijd op dat beide gripschroeven vast zijn aangetrokken, zodat het draaibare bovendeel van de tafel niet per ongeluk kan bewegen! Monteer nu het voorste deel van het tafelblad; zie de afbeelding. Haal de schroeven alleen zo ver aan dat het tafelblad nog met de handkrukken kan worden versteld (afb. 2.6) Monteer nu het achterste deel van het tafelblad (afb. 2.7). Zet het tafelblad met de 4 afstandsstukken op de dwarsstukken. Monteer vervolgens de achterste schroefverbindingen. Steek beide schroeven en onderlegringen in de voorste boringen. Klap het bovenste deel van het tafelblad op door eerst beide gripschroeven los te draaien en vervolgens het tafelblad tot aan de aanslag te draaien en beide gripschroeven weer vast te draaien (afb. 2.8 - 2.9). Zet de twee overige bouten met beide onderlegringen en moeren vast (afb. 2.10). Zet het tafelblad nu weer horizontaal door beide gripschroeven los te draaien en vervolgens het tafelblad tot aan de aanslag te draaien en beide gripschroeven weer vast te draaien om het tafelblad vast te zetten. Plaats de vier afdekdopjes (afb. 2.11 - 2.13). De werktafel is nu klaar voor gebruik. LET OP: Controleer voordat u met de werkzaamheden begint, of beide excentrische hefbomen voor de hoogteverstelling vast zijn gezet, of beide gripschroeven voor het draaien van het tafelblad zijn aangehaald en of beide veiligheidspennen voor het opklappen van de tafel hebben ingegrepen. GEBRUIK Tafel opklappen Duw beide excentrische hefbomen aan de tafelpoten aan om de hoogteverstelling te blokkeren. Monteer vervolgens beide gripschroeven, onderlegringen en schroeven. Haal beide gripschroeven weer aan (afb. 3.1 - 3.2). Trek nu de ontgrendelstang in de pijlrichting naar boven om de opklapbeveiliging te ontgrendelen; zie de afbeelding. Klap het voetgedeelte tot aan de aanslag tegen de tafelpoten (afb. 3.3 - 3.4). U kunt de tafel nu met één hand aan de handrail dragen. U bergt de werkbank op licht schuin tegen de muur, zodat hij niet kan omvallen (afb. 3.5 - 3.6). Tafel opklappen Controleer of beide excentrische hefbomen zijn aangedrukt om de hoogteverstelling te blokkeren. Controleer vervolgens of beide gripschroeven voor het draaien van het bovenste deel van de tafel goed zijn aangetrokken (afb. 4.1). Klap het voetgedeelte tot aan de aanslag omhoog. De rechter en linker veiligheidspen moeten per se voor de draaicoulisse ingrijpen, zodat de tafel niet kan inklappen (afb. 4.2). LET OP: Voordat u met de werkzaamheden begint, moet u controleren of het voetgedeelte helemaal is opgeklapt en of beide veiligheidspennen hebben ingegrepen. Draai beide gripschroeven los, zodat het tafelblad kan worden gedraaid. Draai het bovenste deel van de tafel tot tegen de aanslag en haal vervolgens beide gripschroeven weer helemaal aan (afb. 4.3 - 4.4). LET OP: Voordat u met uw werkzaamheden begint, moet u controleren of beide gripschroeven vast zijn aangetrokken, zodat het bovendeel van de tafel niet kan draaien en goed is vastgezet.38 Hoogteverstelling van de werkbank Controleer eerst of beide gripschroeven goed zijn aangetrokken. Zet beide excentrische hefbomen in de pijlrichting los (afb. 5.1). U kunt de werkbank nu in vijf verschillende posities tussen 780 en 950 mm verstellen. Trek het bovenste deel van de tafel een stukje naar u toe, tot de positieboringen van de bevestigingsbouten vrij zijn. Vervolgens kunt u het bovenste deel van de tafel op de gewenste hoogte zetten. Hang het bovenste deel van de tafel weer in de positieboringen en duw beide excentrische hefbomen tegen de tafelpoten om het bovenste deel van de tafel vast te zetten (afb. 5.2 - 5.5). Tafelblad draaien LET OP: Voordat u het tafelblad draait, moeten gemonteerde apparaten, gereedschappen en werkstukken van het werkblad worden verwijderd. Controleer eerst of beide excentrische hefbomen voor de hoogteverstelling zijn aangetrokken, zodat de tafel niet in de hoogte kan worden versteld. Maak beide gripschroeven los. Het bovenste deel van de tafel kan in een hoek tussen 0° en max. 70° worden gezet. Haal beide gripschroeven weer helemaal aan om het bovenste deel van de tafel vast te zetten (afb. 6.1 - 6.3). Bedieningsfuncties Draai beide handkrukken met de wijzers van de klok mee om een werkstuk in te spannen. Draai beide handkrukken tegen de wijzers van de klok in om een werkstuk los te zetten. De werkstukhouders die zijn meegeleverd, bieden veel verschillende span- en steunmogelijkheden voor werkstukken (afb. 7). De vier extra steunpunten worden in de werkstukhouders geplaatst (zie afbeelding) en vastgeklemd door ze een slag te draaien. Apparaatmontage LET OP: Het tafelblad moet horizontaal staan en met beide griepschroeven zijn vastgezet, voordat u apparaten op worden gemonteerd. Er mogen geen apparaten worden gemonteerd wanneer het tafelblad in een hoek staat. Met de bevestigingsbouten uit de levering kunt u een kap- en verstekzaag op de tafel monteren. Zet de kap- en verstekzaag midden op de tafel met de montageboringen boven de langwerpige gaten in de beide tafelbladen. Het voorste tafelblad kan naar behoefte worden versteld tot de langwerpige gaten onder de voorste montageboringen liggen. Zet nu de kap- en verstekzaag vast. Steek de vier schroeven en de vier kleine onderlegringen van boven door de montageboringen en door het tafelblad. Zet met de grote onderlegringen en de moeren de bouten aan de onderkant vast. Controleer nogmaals of de kap- en verstekzaag midden op de tafel is gemonteerd, zodat het zwaartepunt van de zaag is gecentreerd en de tafel niet kan omkiepen (afb. 8). LET OP: Controleer altijd voor alle werkzaamheden of alle vier de schroefverbindingen vast zijn aangedraaid. Hoogteverstelling De tafel kan ca. 3,5 mm in de hoogte worden versteld ter compensatie van een ongelijke ondergrond. Draai hiertoe beide kartelmoeren in de hoogte zo ver dat de tafel vaststaat en niet wiebelt (afb. 9). Onderhouds- en reinigingsvoorschriften

• Controleer voor alle werkzaamheden dat alle schroefverbindingen stevig zijn aangedraaid.

• Controleer voor alle werkzaamheden steeds dat alle schroefverbindingen die gemonteerd zijn om de tafel in te klappen, slechts zo vast zijn aangedraaid dat u de tafel met enige weerstand kunt inklappen.

• Reinig de span- en werktafel na elke klus met een schone doek.

• Smeer de bewegende delen regelmatig met een gebruikelijke machineolie. Garantieverklaring Beste doe-het-zelver, U hebt een hoogwaardig wolfcraft-product gekocht, waarvan u bij het doe-het-zelven veel plezier zult hebben. wolfcraft-producten voldoen aan een hoge technische norm en doorlopen intensieve ontwikkelings- en testfasen voordat ze in de handel terechtkomen. Gedurende de serieproductie zorgen voortdurende controles en regelmatige tests voor een hoge kwaliteitsstandaard. Degelijke technische ontwikkelingen en betrouwbare kwaliteitscontroles bieden u de zekerheid van een juiste aankoop. Op het gekochte wolfcraft-product verlenen wij 10 jaar garantie vanaf de aankoopdatum, op voorwaarde dat het product alleen voor het doe-het-zelven wordt gebruikt. De garantie omvat alleen schade aan het gekochte product zelf, en dan uitsluitend schade als gevolg van materiaal- en fabricagefouten. Gebreken en schade als gevolg van ondeskundige bediening of gebrekkig onderhoud zijn van deze garantie uitgesloten. Ook normale gebruikssporen en normale slijtage evenals gebreken en schade die bij het aangaan van de overeenkomst bij de klant bekend waren, zijn van de garantie uitgesloten. Garantieclaims kunnen alleen op vertoon van de factuur/aankoopbon in behandeling worden genomen. De door wolfcraft verleende garantie laat uw wettelijke rechten als consument (nakoming bij non-conformiteit, ontbinding of prijsvermindering, schade- of onkostenvergoeding) onverlet. Garantieclaims kunnen worden gericht aan: wolfcraft GmbH Wolffstraße 1 56746 Kempenich Duitsland L39 ISTRUZIONI
