Produkttype	Split klimaanlegg
Merke	Toshiba
Modell	RAS4M23SAVE
Strømforsyning	220-240 V ~ 50 Hz (standard avledning)
Driftsmoduser	Automatisk, Kjøling, Oppvarming, Avfukting, Hi-POWER, ECO, Stille, Nattkomfort
Fjernkontroll	Trådløs (mulighet for kablet med valgfri kabel)
Spesialfunksjoner	One-Touch, Forhåndsinnstilling, Timer (på/av, daglig), Automatisk omstart, Automatisk rengjøring
Kjølemiddel	Ikke spesifisert (type R32 eller R410A sannsynlig)
Temperaturområde	Oppvarming: -15°C til 24°C utendørs; Kjøling: -10°C til 46°C utendørs
Vedlikehold	Rengjøring av luftfiltre hver 2. uke; ekstern rengjøring med fuktig klut
Sikkerhet	3 minutters beskyttelse, automatisk avriming, nødstopp, obligatorisk jording
Mål innendørsenhet	Ikke spesifisert
Mål utendørsenhet	Ikke spesifisert
Vekt	Ikke spesifisert
Reparerbarhetsindeks	Ikke spesifisert
Medfølgende tilbehør	Fjernkontroll, batterier, filtre

Ofte stilte spørsmål - RAS4M23SAVE TOSHIBA

Hvordan installere klimaanlegget Toshiba RAS4M23SAVE?

Installasjonen må utføres av en kvalifisert fagperson. Ikke prøv å installere enheten selv. Følg sikkerhetsinstruksjonene i bruksanvisningen.

Hvordan rengjøre luftfilteret?

Åpne luftinntaksgitteret, ta ut filtrene, rengjør dem med lunkent såpevann, tørk dem helt før du setter dem tilbake. Bruk FILTER-knappen på fjernkontrollen for å nullstille indikatoren.

Hva gjør jeg hvis enheten ikke kjøler?

Kontroller at strømbryteren er på, at filtrene ikke er tette, at temperaturen er riktig innstilt (minimum 17°C), og at dører/vinduer er lukket. Hvis problemet vedvarer, kontakt en fagperson.

Hvordan stille inn timeren?

Trykk på ON- eller OFF-knappen, still inn ønsket tid med +/- knappene. Bekreft med SET. For daglig timer, programmer ON og OFF, trykk deretter SET.

Hva betyr at FILTER-lampen lyser?

FILTER-lampen indikerer at luftfilteret må rengjøres. Etter rengjøring, trykk på RESET-knappen på innendørsenheten eller FILTER-knappen på fjernkontrollen for å slå av lampen.

Hvordan bruke ECO-modus?

Trykk på ECO-knappen for å aktivere økonomimodus. I kjølemodus øker temperaturen med 1°C per time i 2 timer. I oppvarmingsmodus synker den.

Fjernkontrollen fungerer ikke, hva gjør jeg?

Kontroller at batteriene er riktig installert (polaritet +/-) og ikke er utladet. Om nødvendig, trykk på RESET på fjernkontrollen eller bruk RESET-knappen på innendørsenheten for midlertidig bruk.

Hva er minimumstemperaturen for oppvarming?

Utendørsenheten fungerer i oppvarmingsmodus ned til -15°C. Under dette anbefales det å bruke ekstra oppvarming.

Hvordan aktivere stille modus?

Trykk på QUIET-knappen på fjernkontrollen. Viften vil gå på redusert hastighet for stillere drift.

Hva gjør jeg ved vannlekkasje?

Stopp enheten umiddelbart og slå av strømbryteren. Kontroller at avløpsrøret ikke er blokkert. Kontakt en fagperson hvis lekkasjen vedvarer.

BRUKSANVISNING RAS4M23SAVE TOSHIBA

Ø	Hvis luftbehandlingsenheden ilke kjøler eller varmer, kan det tyde på at kjolemedium lekker ut. Ta kontakt med leverandrøns forhandler.Det kjolemiediet som brukes i luftbehandlingsenheden er trygt. Under normale driftsforhold vil det ilkelekke ut, men hvis det lekker ut i rommet ogkommer i kontakt med en varmekilde som f.eks. et varmeaparat erlen en ovn, kan det fore til en farlig situsjon.
Ø	Hvis vannell andre fremmedlegemergommer inn i interne deler, mæ eheten umiddelbart slås av og skilbebryteren slås av.Kontinuierlig drift av eheten kan fere til bronn er elektrisk stét. Ta kontakt med leverandrøns forhandler for reparasjon.
Ø	Ikke rengjør innsiden av eheten på egen hand. Bestill innuendig rengjøring av eheten fra leverandrøns forhandler.Feil rengjøring kan fere til at plastdeler brekker er defekt isolasjon på elektriske deler, hvilket vil fore til vanlekkjasie, elektrisk stét erbrann.
Ø	Ikke ødelegg ellereindrestrømkabelen. Ikke koble kabelen på kurs som brukes av andre forbrukere, og bruk ilke en foriengelseskabel med flere uttak som ogsså brukes avandre enheter.Dersom dette ilke overhodes, kan det fore til brann.
Ø	Ikke plasser tungene objektør på strømkabelen erutsett den for varme er trekk i den. Dette kan fore til elektrisk stét erbrann.
Ø	Ikke utsett deg for trekk over lengre tidson.
Ø	Ikke stikk fingrene erandre gjenstandner inn i luftnittaket/-uttaket.
FORSIKTIG
Ø	Sarg for á lede bort dreneringsvann. Hvis dreneringsvannet ilke ledes godt nok bort, kan det lekke ut vann, noe som kan fore til vannskade på moblene.For á kontrollere installasjonsmetoden brukes korrekt, mä du kontakte leverandrøns forhandler erdet installasjonsfirmaet som installerte enheten.
Ø	Hvis ruruttak på innendørs enhet blir apen pga. flyting, mä apningen lukkes.Berøing av innendige elektriske deler kan fore til skade er elektrisk stét.
Ø	Vask ilke hoved-luftbehandlingsenheden med vann. Det kan fore til elektrisk stét.
Ø	Ikke plasser beholderede med väske, som f ekks. en vase, oppa-enheten. Det kan fore til at det renner vanninn i eheten og redusere den elektriskeisolasjonen, noe som kan fore til elektrisk stét.
Ø	Hvis eheten brukes i et lukkel rom eriler brukesammen med andre forbrenningsapparater, mä du sorge for àpine et vindu av og tll for lufting.For dãrlig lufting kan fore til kveining pga. oksyngenmganel.
Ø	Ikke bruk forbrenningsapparaterrett foran luftstrammen fra luftbehandlingsenheden.Dãrlig forbrenning i et forbrenningsapparatari Kan fore til kvelning.
Ø	Unngå drift over lang tid i et miljø med hoy fughtigt (over 80%) som f ekks. med âpne vinduer erder.
Ø	Dette kan fore til kondensdanneise på innendarsenheden som kan dryppe ned på moblene.
Ø	När maskinen ilkke kal benytttes over lengre tid, slär du av hovedbryteren eriler skillebryteren.
Ø	Kontroller minstén gang iaret om monteringsbordet for utendarsenheden er skadet.Dersom bordet er edelagl, kan eheten falle ned erller vippe rundt, noe som kan fore til skade.
Ø	Stå pa en solid stige nar du fester/tar av frontpanel/luftfilter/luftrengjøringsfilter.Dersom dette ilkke overhodes, kan det fore til falit eraker.
Ø	Ikke stå att utendørsenheden er plasser gjenstandperø enheten.Dette kan fore til skade pga. den falter eriter vipper rundt.En haver skade auf enheten kan fore til elektrisk stét erbrann.
Ø	Ikke plasser noe rundt utendørsenheden, og ilke la det samle seg opp med ddt løv rundt den. Hvis det er ddt løv rundt enheten, kan sma dyrkommeninn i enheten og comme I berøring med interne elektriske deler, noe som kan fore til feilfunksjon erller brann.
Ø	Ikke plasser dy og planter rett foran luftstrammen fra luftbehandlingsenheden.Dette kan ha dãrlig innvirkning por ny deyt eriler planten.
Ø	Må brukes til spesielle braupsörder, som f ekks. oppebrevaring av mat erller dyr, erfer for a vise planter, presisjonsutstyr er kerunstbjeker.Må ikke brukes pa bater er annet kjoetry. Det kan fore til feil i luftbehandlingsenheden. I tillegg kan disse elementene skades.
Ø	Ikke plasser andre elektriske apparater er mabler under enheten.Det kan dryppe dräper ned, noe som kan fore til skade eriler feilfunksjon.
Ø	När vedilkehold ufores, mä du stoppe drifen av eheten og slä av skilbebyteren.Siden viften inni kan gå rundt ved en hoy hastighlet, kan den forårsake persönskade.
Ø	När frontpanel/luftfilter er renjord, mä du tørke bort vannet og la delene bī tøre.Dersom det fremdeles er igjen vann, kan det fore til elektrisk stét.
Ø	När frontpaneler tatt av, mä du ici berare metalldelene i enheten. Det kan fore til skade.
Ø	I tordenveer og fare for lynndsgl mad si av enheten og koble ut skilbedryteren.Lynnedslag kan fore til feilfunksjon
· Batteryer til fjernkontrollen:- Må settes inn med riktig polaritet, (+) og (-).- Skal ilkke lades opp.- kke benytlgame batterer som har gätt ut pà ulöpsdatao.- Ikke la bruke batterer stä igjen i fjernkontrollen.- Ikke bland forskriliffe battermerker, og ilkke bland nye batterer med gamile.- Ikke lodd direkte på batteripolene.- Ikke kortslut, demonter, varme opfter kast batteriere inn i idd. Dersom batteriere ilkke avhendes korrekt, kan de sprekke erfterors syrelekkaasje.Dette kan fore til branskader erller andre skader. Skyll grundig med vann ved berøring av batterysyre. Dersom det har lekke på enheten, mä den torkes avuten direkte hudkontakt.- Plasseres utenfor rekkvidde til små barn. Dersom et batteri svelges ma lege kontaktes umiddelbart.· När du trykker CLOCK · CHECK · FILTER · KNAPPEN MÄ du unngä at noen fremmedlegemagerkommen inn og forbirinne im fjernkontrollen.

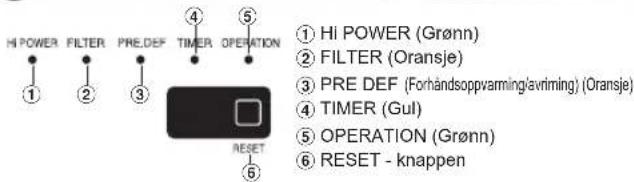

1 SKJERM PÅ INNENDØRSENHETEN

2 FORBEREDELSER FØR BRUK

Klargjøre filtre

1. Åpne luftinntaksgrillen og fjern luftfiltrene.
2. Monter filtrene. (se detaljer i tilbehørsarket)

Montere batterier (ved bruk av trådløs funksjon)

1. Ta av skyvedekselet.
2. Sett inn 2 nye batterier (type AAA) ved å følge (+) og (-) markeringene.

Innstilling av klokke

1. Trykk clock med spissen på en blyant. Hvis tidsangivelsen blinker, gå videre til trinn 2.

Tilbakestill fjernkontrollen

1. Fjern batteriet.
2. Trykk
3. Sett inn batteriet.

3 LUFTSTRØMSRETNINGER

1	Trykk FIX : Flytt speljeldet i den ønskede vertikale retningen.
2	Trykk SWING : Vri luften automatisk, og trykk igjen forå stoppe.
3	Horizontal justering mæ utføres manuelt.

Merk:

• Ikke beveg lufteventilen med hendene.
• Lufteventilen kan i automasjonsposisjon bli i driftsmodus.

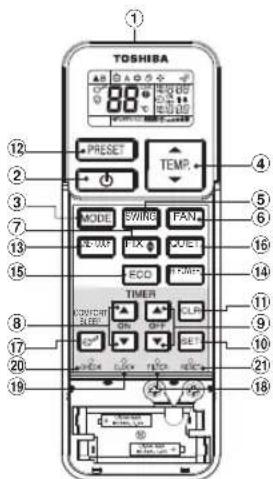

4 FJERNKONTROLL

(1) Den infrarøde senderen 2 Start stopp-knappen (3) Funksjonsvelgeren (MODE) (4) Temperaturknappen (TEMP) (5) Viftehastighetsknappen (FAN) (6) Sving lufteventilknappen (SWING) 7 Still spjeldknappen (FIX) 8 Tidsur på-knapp (ON) 9 Tidsur av-knapp (OFF) 10 Oppsettingsknapp (SET) (11) Avslutt knapp (CLR) Knapper for minne og forhåndsinnstillinger (PRESET) 13 One touch knapp (ONE-TOUCH) (14) Knapp for høy effekt (Hi-POWER) (15) Økonomiknapp (ECO) (16) Stilleknapp (QUIET) (17) Komfortinnstillingsknapp (COMFORT SLEEP) 18 Filter nullstillingsknapp (FILTER) Innstille klokkeknappen (CLOCK) 20 Kontrollknapp (CHECK) 21) Gjenopprettingsknapp (RESET)

Merk:

Fjernkontrollen som følger med er trådløs, men kan også brukes med ledning. Hvis den skal brukes med ledning, se "Hvordan tilkoble fjernkontrollen for bruk med ledning" i bruksanvisningen. - Ved bruk med ledning vil fjernkontrollen gå tilbake til startforholdet (PRESET, TIMER og KLOKKE vil gå tilbake til startforholdet) når brukeren slår av strømmen til klimaanlegget.

5 ONE-TOUCH

Trykk "ONE-TOUCH" knappen for full automatisert drift som er tilpasset den typiske forbrukerpreferansen i din del av verden. De tilpassede innstillingene kontrollerer luftstrømmens temperaturstyrke, luftstrømretning og andre innstillinger for å gi deg alternativ kontakt med "ONE-TOUCH" av knappen. Hvis du foretrekker andre innstillinger kan du velge mellom mange andre driftsfunksjoner på Toshiba-enheten din.

Trykk TIC T:Start operasjonen

6 AUTOMATISK DRIFT

For automatisk å velge kjøle- eller varmefunksjon

1. Trykk MODE : Velg A.
2. Trykk Velg ønsket temperatur.
3. Trykk FAN : Velg AUTO, LOW-LOW+ MED, MED+ , eller HIGH .

7 KJØLE-/VARMEFUNKSJON

1. Trykk MODE: Velg Kjøling eller Oppvarming.
2. Trykk TMR: Velg ønsket temperatur. Kjøling: Min. 17°C, Oppvarming: Maks. 30°C
3. Trykk FAN: Velg AUTO, LOW, LOW+, MED, MED+ eller HIGH.

8 TØRRDRIFT

For avfukting styres en moderat kjøleytelse automatisk.

1. Trykk MODE: Velg Tørr
2. Trykk: Velg ønsket temperatur.

9 HØYEFFEKT-DRIFT

For å kontrollere automatisk temperaturen og luftstrømmen for hurtigere avkjøling eller varmeoperasjon (med unntak av TØRR-modus)

Trykk MODE: Start og stopp driften.

10 ECO-DRIFT

For å automatisere kontrollrommet for å spare energi (med unntak av TØRR-modus)

Trykk MODE: Start og stopp driften.

Merk: Kjøleoperasjon; den innstilte temperaturen vil øke automatisk 1 grad/time i 2 timer (maksimum 2 grader økning). For varmeoperasjon vil den innstilte temperaturen øke.

11 MIDLERTIDLIG DRIFT

I tilfelle mistet eller utladet fjernkontroll

• Ved å trykke på RESET-knappen kan enheten starte eller stoppe uten bruk av fjernkontrollen.
• Operasjonsmodus er satt til AUTOMATISK operasjon, forhåndsinnstilt temperatur er 25°C og vifteoperasjon har automatisk hastighet.

12 TIDSURDRIFT

Still inn timeren når luftbehandlingsenheten er i drift.

Slå tidsuret ON		Slå tidsuret OFF
1	Trykk: For Å justere PÄ- tiden.	Trykk: Fone justere AV- tiden.
2	Trykk: SET: Juster tidsuret.	Trykk: SET: Juster tidsuret.
3	Trykk: CLR: Avbryl tidsuret.	Trykk: CLR: Avbryl tidsuret.

Hverdagstimeren lar brukeren justere timerne for ON og OFF, og de aktiveres daglig.

Still foretrukket drift for fremtidig bruk. Denne innstillingen vil bli husket av enheten for fremtidig drift. (unntatt luftstrømmens retning)

1. Velg foretrukket drift.
2. Trykk ned PRESET og hold den nede i 3 sekunder for å lagre innstillingen. -merket vises.
3. Trykk PRESET: Bruk forhåndsinnstilt drift.

14 AUTOMATISK RESTARTDRIFT

For å starte enheten automatisk etter en strømfeil (Enheten må være tilkoblet og slått på).

Innstillinger

1. Trykk og hold RESET-knappen på innendørsenheten i 3 sekunder for å stille inn operasjonen. (3 pipetoner og OPERASJONS-lampen blinker 5 ganger/sek i 5 sekunder)
2. Trykk og hold RESET-knappen på innendørsenheten i 3 sekunder for å avslutte operasjonen. (3 pipetoner, men OPERASJONS-lampen blinker.)
3. Hvis ON-timer eller OFF-timer er på, vil AUTOMATISK RESTARTDRIFT aktiveres.

15 STILLE DRIFT

For å kjøre enheten ved lave viftehastigheter og lavt støynivå (med unntak av TØRR-modus).

Trykk: Start og stopp driften.

Merk: Under visse forutsetninger kan ikke stille drift gi tilstrekkelig kjøling på grunn av for lav lyd.

16 KOMFORTINNSOVNINGSDRIFT

Merk: Kjøleoperasjon; den innstilte temperaturen vil øke automatisk 1 grad/time i 2 timer (maksimum 2 graders økning). For varmeoperasjon vil den innstilte temperaturen øke.

17 VEDLIKEHOLD

Først, slå av skillebryteren.

Innsetting av filter

FILTER-lampen er på; filteret må rengjøres.

For å slå av lampen, trykk RESET-knappen på innendørsenheten eller FILTER-knappen på fjernkontrollen.

Innendørsenheten og fjernkontrollen

Rengjør innendørsenheten og fjernkontrollen med en fuktig klut når det er nødvendig. - Ikke bruk bensin, fortynner, poleringsmiddel eller kjemisk behandlede støvkluter.

18 (KUN KJØLING OG TØRRDRIFT)

For å beskytte mot dårlig lukt forårsaket av fuktigheten i innendørsenheten.

1. Hvis knappen trykkes en gang under "Kjølig" eller "Tørr"-drift, vil viften fortsette å gå i 30 minutter før den vil slå seg av automatisk. Dette vil redusere fuktigheten i innendørsenheten.
2. For å skru av enheten, trykk på 2 ganger innen 30 sekunder.

19 DRIFT OG YTELSE

1. Tre-minutters beskyttelsesfunksjon: For å hindre enheten i å bli aktivert før det har gått 3 minutter etter at den plutselig blir restartet eller slått på.
2. Forhåndsoppvarmingsdrift: Varmer opp enheten i 5 minutter før den blåser ut varm luft.
3. Varmluftstyring: Når romtemperaturen når den innstilte temperaturen, reduseres automatisk viftehastigheten og utendørsenheten stopper.
4. Automatisk avriming: Viftene stopper under avrimingsdrift.
5. Varmekapasitet: Varmen hentes utenfra og overføres til rommet. Når temperaturen utendørs er for lav, må du benytte en annen oppvarmingskilde i kombinasjon med denne enheten.
6. Opphopning av snø: Velg en plassering for utendørsenheten hvor det ikke samler seg opp snø, løv eller annet rusk og rask.
7. Noen lave smellelyder kan oppstå når enheten er i drift. Dette er normalt fordi smellelydene kan oppstå ved ekspansjon/kontraksjon av plastikk.

Merk: Punkt 2 til 6 gjelder oppvarmingsmodellen.

Enhetens driftsbetingelser

Drift\Temperatur	Utendorsttemperatur	Romtemperatur
Opprarming	-15°C ~ 24°C	Minder enn 28°C
Kjelting	-10°C - 46°C	21°C ~ 32°C
Torr	-10°C - 46°C	17°C ~ 32°C

20 FEILSØKING (KONTROLLPUNKTER)

Enheten virker Ikke.	Kjøling eller oppvarming fungerer unnormalt)därlig.
Hovedstrømsbryteren er slätt Skillebryteren har slätt av stromtilfarselen til enheten.Stopp i elektrisitetfs ForsyningenPA-tidsuret er justert.	V. Filtrene er blokkert med støv. Tempaturen er feil innsit. Vinduer ellere øre er apne.Luftinntaket er uttaket pa utendørsenheten er blokkert.Viftehastigheten er for lav.Driftsfunksjonen er TØRR

21 FJERNKONTROLL A-B SELEKSJON

For separat bruk av fjernkontroller for hver innendørsenhet hvis 2 klimaanlegg er installert i nærheten av hverandre.

Fjernkontroll B oppsett

1. Trykk RESET-knappen på innendørsenheten for å slå på klimaanlegget.
2. Pek fjernkontrollen mot innendørsenheten.
3. Trykk og hold inne check-knappen på fjernkontrollen med spissen av en blyant. "00" vil vises på skjermen.
4. Trykk MODE mens du trykker på check-knappen. "B" vil vises på skjermen og "00" vil forsvinne, og klimaanlegget vil bli slått AV. Fjernkontroll B er memorert.

Merk: 1. Gjenta trinnene over for å resette fjernkontrollen til A.

1. Fjernkontroll A har ingen "A"-visning.
2. Standardinnstillingen på fjernkontrollen er A fra fabrikken.

SIKKERHETSFORHOLDSREGLER

1. Åpne luftinntaksristen og fjern luftfilteret. 2. Sett luftfilteret fast (se flere detaljer på tilbehørsarket).

Isætning af batterier (til trådløs betjening).
