BRUKSANVISNING RAS3M26UAVE TOSHIBA

1. Tryck på o'clock med en pennspets.

2

Tryck på [BXSK] : [KYH8]

[TRX] ↑

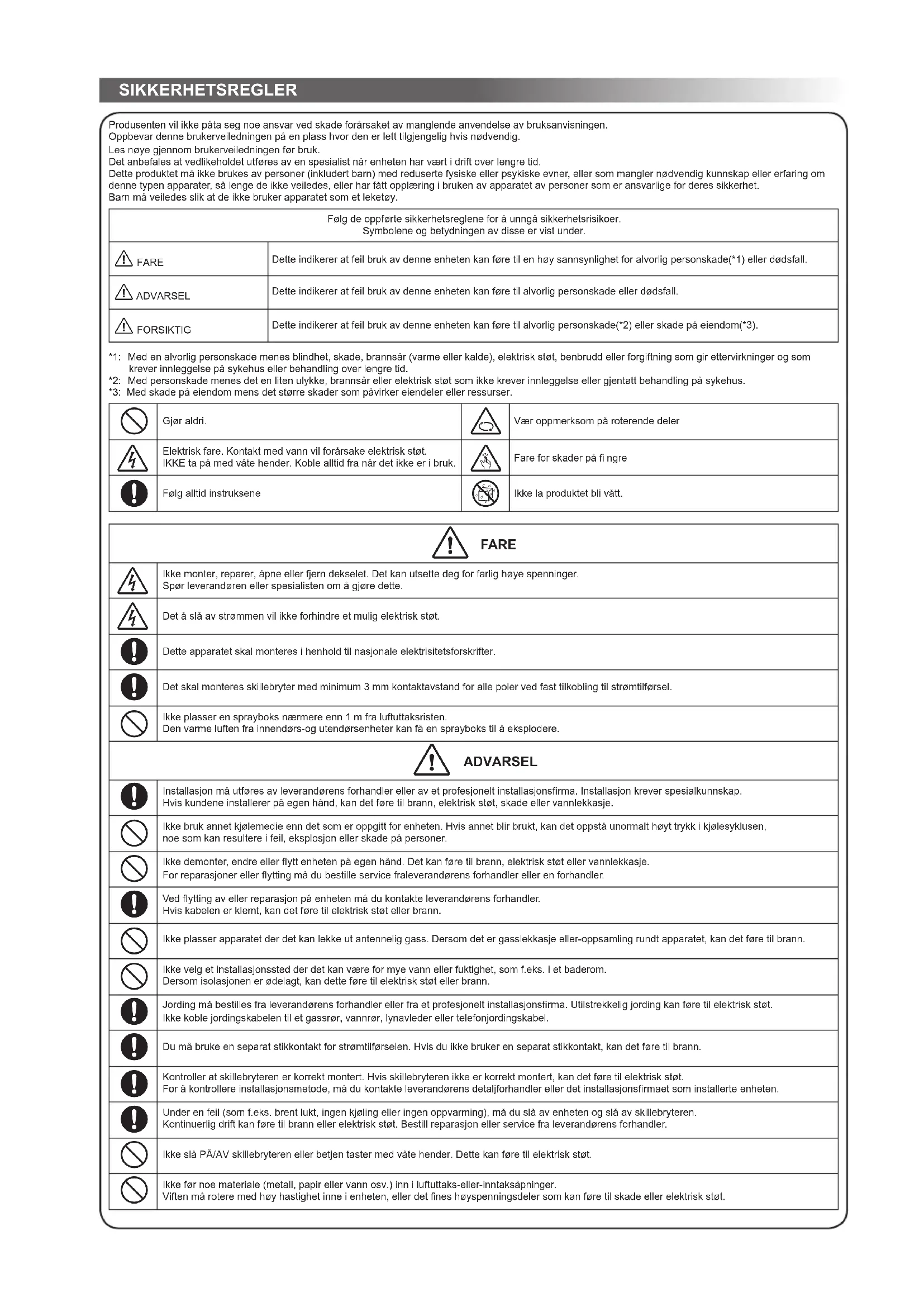

Produsenten vil ikke påta seg noe ansvar ved skade forårsaket av manglende anvendelse av bruksanvisningen.

Les nøye gjennom brukerveiledningen før bruk.

Det anbefales at vedlikeholdet utføres av en spesialist när enheten har vært i drift over lengre tid.

Dette produktet må ikke brukes av personer (inkludert barn) med reduserte fysiske eller psykiske evner, eller som mangler nødvendig kunnskap eller erfaring om denne typen apparater, så lenge de ikke veiledes, eller har fått opplæring i bruken av apparatet av personer som er ansvarlige for deres sikkerhet.

Barn må veiledes slik at de ikke bruker apparatet som et leketøy.

Følg de oppførte sikkerhetsreglene for å unngå sikkerhetsrisikoer. Symbolene og betydningen av disse er vist under.
⚠️ FARE	Dette indikerer at feil bruk av denne enheten kan føre til en høy sannsynlighet for alvorlig personskade(*1) eller dødsfall.
⚠️ ADVARSEL	Dette indikerer at feil bruk av denne enheten kan føre til alvorlig personskade eller dødsfall.
⚠️ FORSIKTIG	Dette indikerer at feil bruk av denne enheten kan føre til alvorlig personskade(*2) eller skade på eiendom(*3).

*1: Med en alvorlig personskade menes blindhet, skade, brannsår (varme eller kalde), elektrisk støt, benbrudd eller forgiftning som gir ettervirkninger og som krever innleggelse på sykehus eller behandling over lengre tid.
*2: Med personskade menes det en liten ulykke, brannsår eller elektrisk støt som ikke krever innleggelse eller gjentatt behandling på sykehus.
*3: Med skade på eiendom mens det større skader som påvirker eiendeler eller ressurser.

	Gjør aldri.		Vær oppmerksom på roterende deler
	Elektrisk fare. Kontakt med vann vil forårsake elektrisk støt. IKKE ta på med våte hender. Koble alltid fra når det ikke er i bruk.		Fare for skader på fi ngre
	Følg alltid instruksene		Ikke la produktet bli vått.

FARE
	Ikke monter, reparer, åpne eller fjern dekselet. Det kan utsette deg for farlig høye spenninger.Spor leverandøren eller spesialisten om å gjøre dette.
	Det å slå av strømmen vil ikke forhindre et mulig elektrisk støt.
	Dette apparatet skal monteres i henhold til nasjonale elektrisitetsforskrifter.
	Det skal monteres skillebryter med minimum 3 mm kontaktavstand for alle poler ved fast tilkobling til strømtilførsel.
	Ikke plasser en sprayboks nærmere enn 1 m fra luftuttaksristen.Den varme luften fra innendørs-og utendørsenheter kan få en sprayboks til å eksplodere.

			ADVARSEL
	!	Installasjon må utføres av leverandørens forhandler eller av et profesjonelt installasjonsfirma. Installasjon krever spesialkunnskap.Hvis kundene installerer på egen hånd, kan det føre til brann, elektrisk støt, skade eller vannlekkasje.
	∅	Ikke bruk annet kjølemedie enn det som er oppgitt for enheten. Hvis annet blir brukt, kan det oppstå unormalt høyt trykk i kjølesyklusen, noe som kan resultere i feil, eksplosjon eller skade på personer.
	∅	Ikke demonter, endre eller flytt enheten på egen hånd. Det kan føre til brann, elektrisk støt eller vannlekkasje.For reparasjoner eller flytting må du bestille service fraleverandørens forhandler eller en forhandler.
	!	Ved flytting av eller reparasjon på enheten må du kontakte leverandørens forhandler.Hvis kabelen er klemt, kan det føre til elektrisk støt eller brann.
	∅	Ikke plasser apparatet der det kan lekke ut antennelig gass. Dersom det er gasslekkasje eller-oppsamling rundt apparatet, kan det føre til brann.
	∅	Ikke velg et installasjonssted der det kan være for mye vann eller fuktighet, som f.eks. i et baderom.Dersom isolasjonen er ødelagt, kan dette føre til elektrisk støt eller brann.
	!	Jording må bestilles fra leverandørens forhandler eller fra et profesjonelt installasjonsfirma. Utilstrekkelig jording kan føre til elektrisk støt.Ikke koble jordingskabelen til et gassrør, vannrør, lynavleder eller telefonjordingskabel.
	!	Du må bruke en separat stikkontakt for strømtilførselen. Hvis du ikke bruker en separat stikkontakt, kan det føre til brann.
	!	Kontroller at skillebryteren er korrekt montert. Hvis skillebryteren ikke er korrekt montert, kan det føre til elektrisk støt.For å kontrollere installasjonsmetode, må du kontakte leverandørens detaljforhandler eller det installasjonsfirmaet som installerte enheten.
	!	Under en feil (som f.eks. brent lukt, ingen kjøling eller ingen oppvarming), må du slå av enheten og slå av skillebryteren.Kontinuerlig drift kan føre til brann eller elektrisk støt. Bestill reparasjon eller service fra leverandørens forhandler.
	∅	Ikke slå PÅ/AV skillebryteren eller betjen taster med våte hender. Dette kan føre til elektrisk støt.
	∅	Ikke før noe materiale (metall, papir eller vann osv.) inn i luftuttaks-eller-inntaksåpninger.Viften må rotere med høy hastighet inne i enheten, eller det fines høyspenningsdeler som kan føre til skade eller elektrisk støt.

	Hvis luftbehandlingsenheten ikke kjøler eller varmer, kan det tyde på at kjølemedium lekker ut. Ta kontakt med leverandørens forhandler.Det kjølemediet som brukes i luftbehandlingsenheten er trygt. Under normale driftsforhold vil det ikke lekke ut, men hvis det lekker ut i rommet og kommer i kontakt med en varmekilde som f.eks. et varmeapparat eller en ovn, kan det føre til en farlig situasjon.
	Hvis vann eller andre fremmedlegemer kommer inn i interne deler, må enheten umiddelbart slås av og skillebryteren slås av.Kontinuerlig drift av enheten kan føre til brann eller elektrisk støt. Ta kontakt med leverandørens forhandler for reparasjon.
	Ikke rengjør innsiden av enheten på egen hånd. Bestill innvendig rengjøring av enheten fra leverandørens forhandler.Feil rengjøring kan føre til at plastdeler brekker eller defekt isolasjon på elektriske deler, hvilket vil føre til vannlekkasje, elektrisk støt eller brann.
	Ikke ødelegg eller endre strømkabelen. Ikke koble kabelen på kurs som brukes av andre forbrukere, og bruk ikke en forlengelseskabel med flere uttak som også brukes av andre enheter. Dersom dette ikke overholdes, kan det føre til brann.
	Ikke plasser tunge objekter på strømkabelen eller utsett den for varme eller trekk i den. Dette kan føre til elektrisk støt eller brann.
	Ikke utsett deg for trekk over lengre tidsrom.
	Ikke stikk fingrene eller andre gjenstander inn i luftinntaket /-uttaket.
FORSIKTIG
	Sørg for å lede bort dreneringsvann. Hvis dreneringsvannet ikke ledes godt nok bort, kan det lekke ut vann, noe som kan føre til vannskade på møblene.For å kontrollere installasjonsmetoden brukes korrekt, må du kontakte leverandørens forhandler eller det installasjonsfirmaet som installerte enheten.
	Hvis røruttak på innendørs enhet blir åpen pga. flytting, må åpningen lukkes.Berøring av innvendige elektriske deler kan føre til skade eller elektrisk støt.
	Vask ikke hoved-luftbehandlingsenheten med vann. Det kan føre til elektrisk støt.
	Ikke plasser beholdere med væske, som f.eks. en vase, oppå enheten. Det kan føre til at det renner vann inn i enheten og redusere den elektriske isolasjonen, noe som kan føre til elektrisk støt.
	Hvis enheten brukes i et lukket rom eller brukes sammen med andre forbrenningsapparater, må du sørge for å åpne et vindu av og til for lufting.For dårlig lufting kan føre til kvelning pga. oksygenmangel.
	Ikke bruk forbrenningsapparater rett foran luftstrømmen fra luftbehandlingsenheten.Dårlig forbrenning i et forbrenningsapparat kan føre til kvelning.
	Unngå drift over lang tid i et miljø med høy fuktighet (over 80 %) som f.eks. med åpne vinduer eller dører.Dette kan føre til kondensdannelse på innendørsenheten som kan dryppe ned på møblene.
	Når maskinen ikke skal benyttes over lengre tid, siår du av hovedbryteren eller skillebryteren.
	Kontroller minst én gang i året om monteringsbordet for utendørsenheten er skadet.Dersom bordet er ødelagt, kan enheten falle ned eller vippe rundt, noe som kan føre til skade.
	Stå på en solid stige når du fester/tar av frontpanel/luftfilter/luftrengjøringsfilter.Dersom dette ikke overholdes, kan det føre til fall eller skade.
	Ikke stå på utendørsenheten eller plasser gjenstander oppå enheten. Dette kan føre til skade pga. den faller eller vipper rundt.En hver skade på enheten kan føre til elektrisk støt eller brann.
	Ikke plasser noe rundt utendørsenheten, og ikke la det samle seg opp med dødt løv rundt den. Hvis det er dødt løv rundt enheten, kan små dyr komme inn i enheten og komme i berøring med interne elektriske deler, noe som kan føre til feilfunksjon eller brann.
	Ikke plasser dyr og planter rett foran luftstrømmen fra luftbehandlingsenheten.Dette kan ha dårlig innvirkning på dyret eller planten.
	Må ikke brukes til spesielle bruksområder, som f.eks. oppbevaring av mat eller dyr, eller for å vise planter, presisjonsutstyr eller kunstobjekter.Må ikke brukes på båter eller annet kjøretøy. Det kan føre til feil i luftbehandlingsenheten. I tillegg kan disse elementene skades.
	Ikke plasser andre elektriske apparater eller møbler under enheten.Det kan dryppe dråper ned, noe som kan føre til skade eller feilfunksjon.
	Når vedlikehold utføres, må du stoppe driften av enheten og slå av skillebryteren.Siden viften inni kan gå rundt ved en høy hastighet, kan den forårsake personskade.
	Når frontpanel/luftfilter er rengjort, må du tørke bort vannet og la delene bli tørre.Dersom det fremdeles er igjen vann, kan det føre til elektrisk støt.
	Når frontpanelet er tatt av, må du ikke berøre metalldelene i enheten. Det kan føre til skade.
	I tordenvær og fare for lynnedslag må du slå av enheten og koble ut skillebryteren. Lynnedslag kan føre til feilfunksjon

• Batterier til fjernkontrollen:
• Må settes inn med riktig polaritet, (+) og (-).
• Skal ikke lades opp.
• kke benytt gamle batterier som har gått ut på utløpsdato.
• Ikke la brukte batterier stä igjen i fjernkontrollen.
• Ikke bland forskjellige batterimerker, og ikke bland nye batterier med gamle.
• Ikke lodd direkte på batteripolene.
• Ikke kortslutt, demonter, varme opp eller kast batteriene inn i ild. Dersom batteriene ikke avhendes korrekt, kan de sprekke eller forårsake en syrelekkasje. Dette kan føre til brannskader eller andre skader. Skyll grundig med vann ved berøring av batterisyre. Dersom det har lekket på enheten, må den tørkes av uten direkte hudkontakt.
• Plasseres utenfor rekkevidde til små barn. Dersom et batteri svelges må lege kontaktes umiddelbart.
• Når du trykker CLOCK •, CHECK •, FILTER • og RESET • knappene må du unngå at noen fremmedlegemer kommer inn og forblir inne i fjernkontrollen.

1 SKJERM PÅ INNEND∅RSENHETEN

HI POWER FILTER PRE.DEF TIMER OPERATION ① ② ③ ④ ⑤ RESET

① Hi POWER (Grønn)
② FILTER (Oransje)
③ PRE DEF (Forhåndsoppvarming/avriming) (Oransje)
④ TIMER (Gul)
⑤ OPERATION (Grønn)
⑥ RESET - knappen

2 FORBEREDELSER F∅R BRUK

Klargjøre fi Iter

1. Åpne luftinntaksgrillen og fjern luftfi ltrene.
2. Monter fi ltrene. (se detaljer i tilbehørsarket)

Montere batterier (ved bruk av trådløs funksjon)

1. Ta av skyvedekselet.
2. Sett in 2 nye batterier (type AAA) ved å følge (+) og (−) markeringene.

Innstilling av klokke

1	TrykkFIX: Flytt spjeldet i denønskede vertikale retningen.
2	TrykkSWING: Vri luften automatisk,og trykk igjen for å stoppe.
3	Horizontal justering må utføresmanuelt.

Merk:

• Ikke beveg lufteventilen med hendene.
• Lufteventilen kan i automasjonsposisjon bli i driftsmodus.

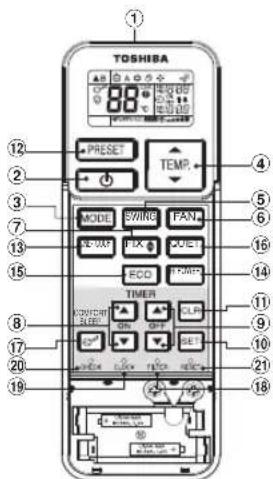

4 FJERNKONTROLL

① Den infrarøde senderen
② Start/stopp-knappen
③ Funksjonsvelgeren (MODE)
④ Temperaturknappen (TEMP)
⑤ Viftehastighetsknappen (FAN)
⑥ Sving lufteventilknappen (SWING)
⑦ Still spjeldknappen (FIX
⑧ Tidsur pá-knapp (ON)
⑨ Tidsur av-knapp (OFF)
⑩ Oppsettingsknapp (SET)
⑪ Avslutt knapp (CLR)
⑫ Knapper for minne og forhåndsinnstillinger (PRESET)
⑬ One touch knapp (ONE-TOUCH)
⑭ Knapp for høy effekt (Hi-POWER)
⑮ ∅konomiknapp (ECO)
⑯ Stilleknapp (QUIET)
⑰ Komfortinnsovningsknapp (COMFORT SLEEP)
⑱ Filter nullstillingsknapp (FILTER)
⑲ Innstille klokkeknappen (CLOCK)
⑳ Kontrollknapp (CHECK)
②1 Gjenopprettingsknapp (RESET)

Merk:

• Fjernkontrollen som følger med er trådløs, men kan også brukes med ledning. Hvis den skal brukes med ledning, se "Hvordan tilkoble fjernkontrollen for bruk med ledning" i bruksanvisningen.
• Ved bruk med ledning vil fjernkontrollen gå tilbake til startforholdet (PRESET, TIMER og KLOKKE vil gå tilbake til startforholdet) når brukeren slår av strømmen til klimaanlegget.

TOSHIBA 12 2 3 7 13 15 8 17 20 19 PRESET TEMP. MODE SWING PANT. TEX FIX COLET ECO TIMBER KONKENT ELED OFF SHP SET 4 5 6 16 14 11 9 10 21 18

5 ONE-TOUCH

Trykk "ONE-TOUCH" knappen for full automatisert drift som er tilpasset den typiske forbrukerpreferansen i din del av verden. De tilpassesede innstillingene kontrollerer luftstrømmens temperaturstyrke, luftstrømretning og andre innstillinger for å gi deg alternativ kontakt med "ONE-TOUCH" av knappen. Hvis du foretrekker andre innstillinger kan du velge mellom mange andre driftsfunksjoner på Toshiba-enheten din.

Trykk CME-TCUC : Start operasjonen

6 AUTOMATISK DRIFT

For automatisk å velge kjøle- eller varmefunksjon

1. Trykk MODE : Velg A.
2. Trykk: Veld ønsket temperatur.
3. Trykk FAN : Velg AUTO, LOW - LOW+ MED , MED+ eller HIGH .

For å kontrollere automatisk temperaturen og luftstrømmen for hurtigere avkjøling eller varmeoperasjon (med unntak av T∅RR-modus)

Trykk HPOWER : Start og stopp driften.

10 ECODRIFT

For å automatisere kontrollrommet for å spare energi (med unntak av T∅RR-modus)

Trykk : Start og stopp driften.

Merk: Kjøleoperasjon; den innstilte temperaturen vil øke automatisk 1 grad/ timen i 2 timer (maksimum 2 grader økning). For varmeoperasjon vil den innstilte temperaturen øke.

11 MIDLERTIDLIG DRIFT

I tillfelle mistet eller utladet fjernkontroll

• Ved å trykke på RESET knappen kan enheten starte eller stoppe uten bruk av fjernkontrollen.
• Operasjonsmodus er satt til AUTOMATISK operasjon, forhåndsinnstilt temperatur er 25°C og vifteoperasjon har automatisk hastighet.

12 TIDSURDRIFT

Hverdagstimeren lar brukeren justere timerne for ON og OFF, og de aktiveres daglig.

Still foretrukket drift for fremtidig bruk. Denne innstillingen vil bli husket av enheten for fremtidig drift. (unntatt luftstrømmens retning)

1. Velg foretrukket drift.
2. Trykk ned PRESET og hold den nede i 3 sekunder for å lagre innstillingen. P-merket vises.
3. Trykk PRESET : Bruke forhåndsinnstilt drift.

14 AUTOMATISK RESTARTDRIFT

For å starte enheten automatsik etter en strømfeil (Enhetens må være tilkoblet og slått på).

Innstillinger

1. Trykk og hold RESET knappen på innendørsenheten i 3 sekunder for å stille inn operasjonen. (3 pipetoner og OPERASJONS lampen blinker 5 ganger/sek i 5 sekunder)
2. Trykk og hold RESET knappen på innendørsenheten i 3 sekunder for å avslutte operasjonen. (3 pipetoner men OPERASJONS lampen blinker ikke)
3. Hvis ON timer eller OFF timer er på, vil AUTOMATISK RESTARTDRIFT ikke aktivere.

15 STILLE DRIFT

For å kjøre enheten ved lave viftehastigheter og lavt støynivå (med unntak av T∅RR-modus)

Trykk QUIET : Start og stopp driften.

Merk: Under visse forutsetninger, kan ikke STILLE operasjon gi tilstrekelig kjøling på grunn av for lav lyd.

16 KOMFORTINNSOVNINGSDRIFT

For å spare energi når man sover, kontroller luftstrømmen og slå AV automatisk.

Trykk : Veg 3, 5 eller 9 timer for OFF-tidsur drift.

Merk: Kjøleoperasjon; den innstilte temperaturen vil øke automatisk 1 grad/ timen i 2 timer (maksimum 2 grader økning). For varmeoperasjon vil den innstilte temperaturen øke.

17 VEDLIKEHOLD

Først, slå av skillebryteren.

Innsetting av fi iter

For å slå av lampen, trykk RESET knappen på innendørsenheten eller FILTER knapen på fjernkontrollen.

Inneenheten og fjernkontroll

• Rengjør inneenheten og fjernkontrollen med en fuktig klut när det er nødvendig.
• Ikke bruk bensin, fortynner, poleringsmiddel eller kjemisk behandlede sløvkluter.

18 (KUN KJ∅LINGk OG T∅RRDRIFT)

For å beskytte mot dårlig lukt forårsaket av fuktigheten i inne enheten.

1. Hvis - knappen trykkes en gang under "Kjølig" eller "Tørr"-drift, vil viften fortsette å kjøre i 30 minutter før den vil slå seg av automatisk. Dette vil redusere fuktigheten i innendørsenheten.
2. For å skru av enheten, trykk på 12 ganger innen 30 sekunder.

19 DRIFT OG YTELSE

1. Tre-minutters beskyttelsesfunksjon: For å hinde enheten i å bli aktivert før det har gått 3 minutter etter at den plutselig blir restartet eller slått PÅ.
2. Forhåndsoppvarmingsdrift: Varmer opp enheten i 5 minutter før den blåser ut varm luft.
3. Varmluftstyring: Når romtemperaturen når den innstilte temperaturen, reduseres automatisk viftehastigheten og utendørsenheten stopper.
4. Automatisk avriming: Viftene stopper under avriminsdrift.
5. Varmekapasitet: Varmen hentes utenfra og overføres til rommet. Når temperaturen utendørs er for lav, må du benytte en annen oppvarningskilde i kombinasjon med denne enheten.
6. Opphoping av snø: Velg en plassering av utendørsenheten hvor det ikke samler seg opp snø, løv eller annet rusk og rask.
7. Noen lave smellelyder kan oppstå når enheten er i drift. Dette er normalt fordi smellelydene kan oppstå ved ekspansjon/kontraksjon av plastikk.

Merk: Punkt 2 til 6 gjelder oppvarmingsmodellen.

Enhetens driftsbetingelser

Drift\Temperatur	Utendørstemperatur	Romtemperatur
Opprarming	-15°C ~ 24°C	Mindre enn 28°C
Kjøling	-10°C ~ 46°C	21°C ~ 32°C
Tørr	-10°C ~ 46°C	17°C ~ 32°C

20 FEILS∅KING (KONTROLLPUNKTER)

Enheten virker ikke.	Kjøling eller oppvarming fungerer unormalt dårlig.
Hovedstrømsbryteren er slåttSkillebryteren har slått av strømtilførselen til enheten.Stopp i elektrisitetsforsyningenPA-tidsuret er justert.	Filtrene er blokkert med støv.Temperaturen er feil innstilt.Vinduer eller dører er åpne.Luftinntaket eller uttaket på utendørsenheten er blokkert.Viftehastigheten er for lav.Driftsfunksjonen er T∅RR

21 FJERNKONTROLL A-B SELEKSJON

For å separere bruk av fjernkontroller for hver innendørsenhet hvis 2 klimaanlegg er installert i nærheten av hverandre.

Fjernkontroll B oppsett

1. Trykk RESET knappen på innendørsenheten for å slå PÅ klimaanlegget.
2. Pek fjernkontrollen på innendørsenheten.
3. Trykk og hold CHECK knappen på fjernkontrollen med spissen på en blyant. "00" vil vises på skjermen.
4. Trykk MODE mens du trykker "B" vil vises på skjermen og "00" vil forsvinne og klimaanlegget vil bli slått AV. Fjernkontroll B er memorert.

Merk: 1. Repeter trinnene over for å resette fjernkontrollen til å bli A.
