RAS4M23SAVE - Klimaanlage TOSHIBA - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimagerät
Marke	Toshiba
Modell	RAS4M23SAVE
Stromversorgung	220-240 V ~ 50 Hz (Standard)
Betriebsmodi	Automatik, Kühlen, Heizen, Entfeuchten, Hi-POWER, ECO, Leise, Nachkomfort
Fernbedienung	Kabellos (kabelgebunden mit optionalem Kabel möglich)
Sonderfunktionen	One-Touch, Voreinstellung, Timer (Ein/Aus, täglich), Automatischer Neustart, Automatische Reinigung
Kältemittel	Nicht angegeben (wahrscheinlich R32 oder R410A)
Temperaturbereich	Heizen: -15°C bis 24°C Außentemperatur; Kühlen: -10°C bis 46°C Außentemperatur
Wartung	Luftfilterreinigung alle 2 Wochen; Außenreinigung mit feuchtem Tuch
Sicherheit	3-Minuten-Schutz, automatische Abtauung, Notausschaltung, Erdung erforderlich
Maße Innengerät	Nicht angegeben
Maße Außengerät	Nicht angegeben
Gewicht	Nicht angegeben
Reparaturfähigkeitsindex	Nicht angegeben
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Filter

Häufig gestellte Fragen - RAS4M23SAVE TOSHIBA

Wie installiere ich das Toshiba RAS4M23SAVE Klimagerät?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Versuchen Sie nicht, das Gerät selbst zu installieren. Befolgen Sie die Sicherheitshinweise in der Bedienungsanleitung.

Wie reinige ich den Luftfilter?

Öffnen Sie das Lufteinlassgitter, entfernen Sie die Filter, reinigen Sie sie mit warmem Seifenwasser und trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen. Verwenden Sie die FILTER-Taste auf der Fernbedienung, um die Anzeige zurückzusetzen.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie, ob der Leistungsschalter eingeschaltet ist, die Filter nicht verschmutzt sind, die Temperatur richtig eingestellt ist (mindestens 17°C) und die Türen/Fenster geschlossen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich den Timer ein?

Drücken Sie die Taste ON oder OFF und stellen Sie die gewünschte Zeit mit den Tasten +/- ein. Bestätigen Sie mit SET. Für einen täglichen Timer programmieren Sie ON und OFF und drücken dann SET.

Was bedeutet die leuchtende FILTER-Anzeige?

Die FILTER-Anzeige zeigt an, dass der Luftfilter gereinigt werden muss. Drücken Sie nach der Reinigung die RESET-Taste am Innengerät oder die FILTER-Taste auf der Fernbedienung, um die Anzeige auszuschalten.

Wie verwende ich den ECO-Modus?

Drücken Sie die ECO-Taste, um den Sparmodus zu aktivieren. Im Kühlmodus steigt die Temperatur 2 Stunden lang um 1°C pro Stunde. Im Heizmodus sinkt sie.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität +/-) und nicht leer sind. Drücken Sie bei Bedarf RESET auf der Fernbedienung oder verwenden Sie die RESET-Taste am Innengerät für den vorübergehenden Betrieb.

Was ist die minimale Betriebstemperatur beim Heizen?

Das Außengerät heizt bis zu -15°C. Darunter wird die Verwendung einer Zusatzheizung empfohlen.

Wie aktiviere ich den Leise-Modus?

Drücken Sie die QUIET-Taste auf der Fernbedienung. Der Ventilator läuft mit reduzierter Geschwindigkeit für einen leiseren Betrieb.

Was tun bei Wasseraustritt?

Schalten Sie das Gerät sofort aus und unterbrechen Sie die Stromversorgung. Überprüfen Sie, ob der Ablaufschlauch nicht verstopft ist. Wenden Sie sich an einen Fachmann, wenn das Leck anhält.

BEDIENUNGSANLEITUNG RAS4M23SAVE TOSHIBA

Der Hersteller übernimmt keine Haftung für Schäden aufgrund einer Nichtbefolgung der Beschreibungen in diesem Handbuch.

Bewahren Sie die Bedienungsanleitung an einem Ort auf, an dem sie zum späteren Nachschlagen leicht zugänglich ist.

Lesen Sie vor der Inbetriebnahme auf jeden Fall die Bedienungsanleitung sorgfältig durch. War das Gerät längere Zeit in Gebrauch, empfehlen wir, die Wartung von einem Fachmann durchführen zu lassen.

Dieses Gerät ist nicht für die Benutzung von Personen (einschließlich Kindern) bestimmt, die über verminderte physische, sensorische oder mentale Fähigkeiten bzw. über mangelnde Erfahrung oder Wissen verfügen, es sei denn, sie werden von einer Person, die für ihre Sicherheit zuständig ist, bei der Benutzung des Geräts beaufsichtigt oder unterrichtet.

Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779.

Lassen Sie Kinder niemals unbeaufsichtigt alleine mit dem Gerät, damit sie nicht damit spielen.

Stellen Sie sichere, dass Sie die hier aufgeführten Sicherheitsvorkehrungen beachten, um Sicherheitsrisiken zu vermeiden. Die Symbole und ihre Bedeutungen sind nachfolgend aufgeführht.
GEFAHR	Zeigt an, dass der nicht korrekt Gebrauch theseis Geräts zu einer hohen Wahrscheinlichkeit zu einer schweren Verletzung (*1) oder zum Tod führen kann.
WARNUNG	Zeigt an, dass der nicht korrekt Gebrauch theseis Geräts zu einer schweren Verletzung oder zum Tod führen kann.
VORSICH	Zeigt an, dass der nicht korrekt Gebrauch theseis Geräts zu einer schweren Körperverletzung (*2) oder Sachschaden (*3) führen kann.

*1: Mit einer schweren Verletzung sind Blindheit, Verletzungen, Verbrennungen (heiß oder kalt), Stromschlag, Knochenbruch oder Vergiftungen gemeint, die bleibende Schäden verursachen können und einen Krankenhausaufenthalt oder eine längere ambulante Behandlung erfordern. *2: Mit Körperverletzung ist ein leichter Unfall, Verbrennungen oder Stromschlag gemeint, der keinen Aufenthalt im Krankenhaus oder eine wiederholte Behandlung erfordert. *3: Mit Sachschaden ist ein größerer Schaden an Anlagen und Material gemeint.

Was Sie niemals tun dürfen. Halten Sie sich von rotierenden Bauteilen fernen
Stromschlaggefahr. Die Berührung mit Wasser führt zu einem Stromschlag. Berühren Sie NIEMALS das Gerät mit nassen Händen. Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen.			Sie können sich dadurch die Finger verletzen
Befolgen Sie immer die Anweisungen Das Produktdorf nicht mit Wasser in Bezugung kommt

GEFAHR

4	Installieren, reparieren und öffnen Sie das Gerät nicht und entfernen Sie die Abdeckung nicht (hohe Spannungen). Wenden Sie sich für Installations- und Reparaturarbeiten immer an Fachpersonal.
5	Auch bei ausgeschalteten Gerät besteht die Gefahr eines elektrischen Schlags!
6	Die Installation der Klimaanlage muss in Übereinstimmung mit den örtlichen Vorschriften zur Installation elektrischer Geräte erfolgen.
7	Bei einer Festverdraughtung muss eine Möglichkeit zum Trennen der Anlage von der Stromversorgung mit eingebaut werden, die einen Trennabstand von mindestens 3 mm an allen Polen aufweist.
8	Stellen Sie keine Sprühdosen in die Höhe (weniger als 1 Meter) des Luftauslassglitters. Die warme Luft der Innen- und Außergeräte kann zu einer Explosion der Sprühdose führen.

WARNUNG

Die Montage muss vom Verkauf oder einem Fachmann durchgeführt werden. Für die Montage sind Spezialkennnisse und Ausbildung erforderlich. Montiert der Kunde die Anlage selbst, so kann Brand entstehen, und es kann zu Stromschlag, Verletzung und Auslaufen von Wasser kommt.

Verwenden Sie ausschließlich das Kühmittel, das zum Aufflüssen bzw. zum Austausch angegeben ist. Anderfalls kann es im Kühmittelkreislauf zu einem ungewöhnlich hohen Druckkommen, der zu einer Fehlfungtion oder Explosion des Produktes oder zu Verletzungen führen kann.

Demontieren, verändern Sie das Gerät nicht selbst oder montieren es an einem anderen Ort. Es kann ein Brand entstehen, zu einem Stromschlag oder dem Ausfluss von Wasser führen. Fragen Sie bei Reparatur oder der Montage an einem anderen Ort ihren Fachhändler oder einen Händler.

Fragen Sie bei Montage an einem anderen Ort oder der Reparatur ihren Fachhändler. Ist der Kabel geknicht, so kann dies zu Stromschlag oder Brand führen.

Wahlen Sie keinen Montageort, an dem feuergeführliches Gas ausströmen kann. Strömgt Gas aus oder kommt es um das Gerät zur Anhäufigung um das Gerät, so kann ein Brand entstehen.

Wahlen Sie für die Montage keinem Ort, an dem viel Wasser oder hohe Feuchigkeit vorhanden ist, so zum Beisiel das Badezimmer. Eine schadhafte Isolierung kann zu Stromschlag oder Brand führen.

Die Erdungsarbeitieren sollen vom Verkauf oder einem Fachmann durchgeführt werden. Unzureichende Erdungsarbeiten können zu Stromschlag führen. Schließen Sie den Erdungskabel nicht an eine Gas-, Wasser- Licht- oder Telefonleitung an.

Sie müssen eine unabhängige Stromsteckdose verwenden. Verwenden Sie eine andere Steckdose, so kann es zu Brand kommt.

Prüfen Sie, ob der Hauptschalter ordnungsgemäß montiert ist. Ist der Hauptschalter nicht ordnungsgemäß montiert, so kann dies zu einem Stromschlag führen. Fragen Sie zur Montage ihren Handler oder Fachhändler, der das Gerät montiert hat.

Stoppen Sie bei Betriebsstörung (so zum Beispiel Brandgeruch, keiner Kühlung oder Wärme) das Gerät und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Fragen Sie bei Reparatur oder Service ihren Fachhändler.

Stellen Sie den Schalter nicht mit feuchten Handen auf ON/OFF oder betrieben es. Es kann zu einem Stromschlag führen.

Fahren sie kein Material (Metall, Papier oder Wasser etc.) in die Entlüftungsöffnungen oder Entlüftungsrohrte ein. Der Ventilator kann sich darin mit hoher Geschwindigkeit drehen oder es konnen Hochspannungsfelder entstehen, die zu Verletzung oder Stromschlag führen können.

1	Kühlt oder wärmt das Klimagerät nicht, so ist möglichereweise Kühmittel ausgelaufen. Fragen Sie keine期内en Fachhändler. Das im Klimagerät verwende Kühmittel ist sicher. Es lauft unter normalen Betriebsbedingungen nicht aus. Ist das bereits im Raum der Fall und es kommt mit einer Wärmequeille, so zum Beispiel einem Heizgeräter oder Kocher in Kontakt, so kann es zu einer gesundheitsschädlichen Reaktion führen.
2	Tritt Wasser oder eine andere Substanz in das Inneren des Gerätes ein, stoppen Sie das Gerät sofort und schalten Sie es am Hauptschalter aus. Dauerbetrieb kann zu Brand oder Stromschlag führen. Lassen Sie das Gerät von ihrer Fakhhandier reparieren.
3	Reinigen Sie das Klimagerät im Inneren nicht selbst. Lassen Sie das Gerät von ihrem Fakhhandler reinigen. Nicht fachmännische Reinigung kann zu einer Beschäftigung der Harzeleile oder der Isolation der Elektroteile führen. Diese wiederum führt zu Auslaufen von Wasser, einem Stromschlag oder Brand.
4	Beschädigten oder verändern Sie nicht den Stromkabel. Schließen Sie den Kabel nicht in der Mitte an oder verwenden einen Verlängerungskabel, der auch für andere Geräte verwendet wird. Dadurch kann ein Brand entstehen.
5	Stellen Sie keine schweren Gegenstände auf den Kabel, setzen他们在 Mitte oder ziehen. Dies kann zu Stromschlag oder Brand führen.
6	Setzen Sie sich nicht langere Zeit direkt dem kühlen Luftstrom aus der Anlage aus.
7	Stcken Sie keine Gegenstände in den Lufteln- bzw. Luftauslass und fassen Sie nicht mit den Fingern hinein.
VORSICH T
8	Stellen Sie sichere, dass das abgeflossene Wasser abgeschüttet wird. Wind das Wasser nicht ausreichend abgeschüttet, kann es aushißenen. Dadurch wird die Ausstattung beschädigt. Fragen Sie zur Montage ihren Händler oder Fakhhandler, der das Gerät montiert hat.
9	Wird die Leitungsbuchse des Gerätes für im Haus aufgrund der Montage an einem anderen Ort freigelegt, so schlieben Sie diese Öffnung. Die Berührung der Elektroteile kann zu Verletzung oder Stromschlag führen.
10	Reinigen Sie das Klimagerät nicht mit Wasser. Es kann zu einem Stromschlag führen.
11	Stellen Sie keine Behälter, so zum Beisiel Vase mit Flüssigkeit auf das Gerät. Dadurch kann Wasser in das Gerät gelangen und die elektrische Isolation zerstören. Dadurch kann es zu einem Stromschlagkommen.
12	Wird das Gerät in einem geschlossenen Raum oder mit anderen Feuerungsgeräten betrieben, so stellen Sie sichere, dass ein Fenster zur Belüftung geöffnet ist. Unzureichende Beführung kann wegen Sauerstoffmangel zu Erstickung führen.
13	Betreiben Sie keine Feuerungsanlage im direkten Luftstrom des Klimagerätes. Eine schlechte Feuerung einer Feuerungsanlage kann zu Erstickung führen.
14	Vermeiden Sie den längeren Betrieb bei hoher Luftfeuchtigkeit (über 80%), so zum Beisiel bei geöffneten Fenstem oder Türen. Es kann zur Kondensation auf dem Gerät für im Freienkommen und Tropfchen auf die Ausstattung geraten.
15	Ist das Gerät längerere Zeit nicht in Gebrauch, schalten Sie den Hauptschalter aus.
16	Lassen Sie das Gerät mindestens einmal im Jahr prüfen, egal ob die Montageplatte auf dem Gerät für im Freien beschädigt ist oder nicht. Wind die Beschäftigung ignoriert, kann das Gerät hinaflotten umkippen, was eine Verletzung zur Folge hat.
17	Stellen Sie sich beim Montieren/ Demontieren der Schaltplatte auf der Vorderseite, Filter/ Luftreinigungsfilter auf eine stabile Leiter. Tun Sie dies nicht, so kann dies zu Verletzungen führen.
18	Stellen Sie sich nicht auf das Gerät für im Freien oder überhaupt auf das Gerät. Dies kann zu Verletzung durch Hinfallen oder Umkippen führen. Ein Schaden am Gerät kann einen Stromschlag versursachen.
19	Stellen Sie nicht in der Höhe des Gerätes für im Freien oder auf dessen Sie sich in der Höhe Blätter anhäufen. Befinden sich Blätter in der Höhe, können keine Tiere hineinkrankheiten und mit den Elektroilen in Kontakt führen, was zu Betriebsstörung oder Brand führen kann.
20	Stellen Sie keine Tiere oder Pflanzen an Stellen, wo die Luft direkt vom Klimagerät herstört. Dies kann negative Folgen für das Tier oder die Pflanze haben.
21	Verwenden Sie das Gerät nicht für Spezialanwendungen, so zum Beisiel Lagerung von Nahrungsmitteln oder Tiere oder zum Aufstellen von Pflanzen, Präzisionsgeräte oder Kunstgegenstände.
22	Verwenden Sie es nicht auf Schiffen oder anderen Fahrzeugen. Es kann zu Betriebsstörungen des Klimagerätes führen. Außen dem können diese Gegenstände dadurch beschäftigt werden.
23	Stellen Sie keine Elektrogeräte oder Ausstattung unter das Gerät. Wassertropfen können hineingelangen und das Gerät beschädigen oder zu Betriebsstörungen führen.
24	Bei Wartungsbarstellen müssen Sie das Gerät anhalten und den Hauptschalter aussalten. Da der interne Ventilator sich noch sehr schwell drehen kann, kann es zu einer Verletzungkommen.
25	Nach der Reinigung der Schaltplatte auf der Vorderseite wischen Sie das überschüssige Wasser ab und lassen Sie das Gerät trocknen. Bleibt Wasser zurück, so kann dies zu einem Stromschlag führen.
26	Wurde das Schaltpulf auf der Vorderseite entfert, so berühren Sie nicht die Metallteile des Gerätes. Dies kann zu Verletzungen führen.
27	Hören Sie ein Donnem oder sehen einen Blütz, unterbrachten Sie den Betrieb des Gerätes und schalten Sie am Hauptschalter aus. Ein Blütz kann zu einer Betriebsstörung führen.
● Batterien für die Fernbedienung: - Sie sollen mit der richtigen Polarität (+) und (-) eingesetzt werden. - Sie sollen nicht wieder aufgeladen werden. - Verwendung Sie keine Batterien, deren "emplohlene Nutzungsdauer" abgelaufen ist. - Lassen Sie keine Batterien in der Fernbedienung. - Mischen Sie keine verschieden Batterien oder neue Batterien mit allen. - Lieten Sie die Batterien nicht direktn an.
● Schlüften Sie das Gerät nicht kurz, demonntenieren es, wärmen es oder wenfen die Batterien in Feuer. Werden die Batterien unsachgemäß entsorgt, so können sie brieben sie die Ursache für das Auslaufer von Flüssigkeit sein. Dies führt zu Verbrennungen oder Verletzungen.kommen Sie inkontakt mit der Flüssigkeit, so waschen Sie sie sorgtig mit Wasser ab. Kommit sie in Kontakt mit den Geräten, so wiesen Sie sie unter Vermeidung direkten Kontaktes ab. - Stellen Sie das Gerät nicht in der Höhe kleiner Kinder auf. Konsultieren Sie bei Verschlucken einer Batterie sofort den Arzt. - Lassen Sie keine fremden Substanzen in die Fernbedienung gelangen bzw. in der Fernbedienung verbleiben, wenn Sie die Taste CLOCK●, CHECK●, FILTER● und RESET● drücken.

2 VORBEREITUNGEN

Vorbereiten der Filter

1. Öffnen Sie das Lufteinlassdeckgitter und nehmen Sie die Luftfilter heraus.
2. Bringen Sie die Filter an (nähere Informationen finden Sie auf dem Blatt für Zubehör).

Einlegen von Batterien (im drahtlosen Betrieb): 1. Nehmen Sie die Abdeckung ab.

1. Legen Sie 2 neue AAA-Batterien unter Beachtung der Markierungen (+) und (-) polaritätsrichtig ein.

Einstellen der Zeit

1. Drücken Sie mit der Bleistiftspitze auf aocck. Blinkt die Zeitanzeige, so gehen Sie zu Schritt 2 über.

1. Drücken Sie: Hiermit aktivieren Sie den Time.

Zurücksetzen der Fernbedienung

Drücken Sie mit der Bleistiftspitze auf oder

1. Entfernen Sie die Batterie.

2. Drücken Sie

1. Legen Sie die Batterie ein.

3 RICHTUNG DES LUFTSTROMS

1	Drücken Sie Fix: Bewegen Sie die Luftströmungslamellen vertikal in die gewünschteichtigung.
2	Drücken Sie SWING: Der Luftstrom schwenkt automatisch von oben nach unten und darüber. Zum Stoppen drücken Sie die Taste erneut.
3	Die horizontaleichtigung des Luftstroms stellen Sieitte von Hand ein.

Hinweis:

• Bewegen Sie die Luftströmungslamellen manuell nicht durch Fremdobjekte.
• Im Betriebsmodus kann der Hebel automatisch gesetzt werden.

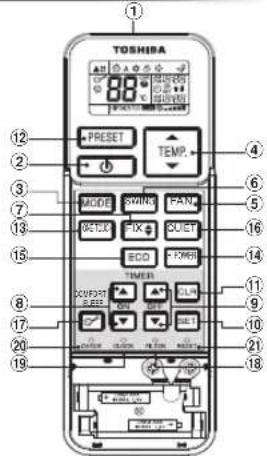

4 FERNBEDIENUNG

Infrarotsender ② Start-/Stopptaste 3 Betriebsmodusauswahltaste (MODE) 4 Temperaturtaste (TEMP) 5 Taste für die Ventilatorgeschwindigkeit (FAN) 6 Luftstromschwenktaste (SWING) 7 Luftstromfeststelltaste (FIX) 8 Einschalttimertaste (ON) 9 Ausschalttimertaste (OFF) 10 Einstelltaste (SET) 11 Löschtaste (CLR) 12 Taste zum Vornehmen und Abrufen gespeicherter Einstellungen (PRESET) 13 One-Touchtaste (ONE-TOUCH) 14 Hochleistungstaste (Hi-POWER) 15 Stromspartaste (ECO) 16 Flüsterbetriebstaste (QUIET) 17 Nachtkomforttaste (COMFORT SLEEP) 18 Filterbetriebstaste (FILTER) 19 Taste zum Einstellen der Uhrzeit (CLOCK) 20 Kontrolltaste (CHECK) 21 Taste RESET (RESET)

Hinweis:

• Die mitgelieferte Fernbedienung ist kabellos, kann aber auch kabelgebunden verwendet werden. Schlagen Sie bitte unter "So schließen Sie die Fernbedienung für eine kabelgebundene Bedienung an" im Installationshandbuch nach, wenn eine kabelgebundene Steuerung erforderlich ist.
• Beim kabelgebundenen Betrieb kehrt die Fernbedienung zur werkseitigen Einstellung zurück (PRESET, TIMER und CLOCK werden auf die werkseitige Einstellung zurückgesetzt), wenn der Benutzer die

5 ONE-TOUCH

Drücken Sie die "ONE-TOUCH"-Taste für einen vollautomatischen Betrieb, der speziell auf die Wünsche der Verbraucher entwickelt wurde. Mit der "ONE-TOUCH"-Taste werden Ihnen alternierende Möglichkeiten wie kontrollierte Luftstromstärke, Richtung der Luftströmung usw. geboten. Falls Sie andere Einstellungen bevorzugen, können Sie diese aus den vielen weiteren Betriebsfunktionen Ihres Toshiba Geräts auswählen.

Drücken Sie: Beginn des Betriebs.

6 AUTOMATIK

Zur automatischen Auswahl von Kühlbetrieb, Heizbetrieb, Nur-Ventilator-Betrieb

1. Drücken Sie MODE: Wählen Sie A.
2. Drücken Sie: Stellen Sie die gewünschte Temperatur ein. 3. Drücken Sie FAN: Wählen Sie AUTO, LOW, LOW+, MED, MED+ oder HIGH.

7 KÜHLBETRIEB/HEIZBETRIEB

1. Drücken Sie MODE: Wählen Sie Kühlbetrieb oder Heizbetrieb.
2. Drücken Sie: Stellen Sie die gewünschte Temperatur ein.

Kühlbetrieb: Min. 17°C, Heizbetrieb: Max. 30°C

3. Drücken Sie FAN: Wählen Sie AUTO, LOW, LOW+, MED, MED+ oder HIGH.

8 ENTFEUCHTUNGSBETRIEB

Für die Entfeuchtung wird automatisch eine moderate Kühlleistung eingestellt.

1. Drücken Sie MODE: Wählen Sie den Entfeuchtungsbetrieb.
2. Drücken Sie: Stellen Sie die gewünschte Temperatur ein.

9 HOCHLEISTUNGSBETRIEB

Nur Raumtemperatur, Luftstrom und Betriebsmodus werden für schnelleres Kühlen bzw. Heizen automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung)).

Drücken Sie: Starten und stoppen Sie den Hochleistungsbetrieb.

Raumtemperatur, Ventilatorgeschwindigkeit und Betriebsmodus werden für energiesparenden Betrieb automatisch gesteuert (nicht im Betriebsmodus DRY (Entfeuchtung)).

Drücken Sie ECO: Starten und stoppen Sie den Energiesparbetrieb.

Hinweis: Im Kühlbetrieb wird die eingestellte Temperatur automatisch 2 Stunden lang um 1 Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sinkt die eingestellte Temperatur.

11 TEMPORÄRER BETRIEB

Dank dieser Funktion können Sie die Klimaanlage auch dann bedienen, wenn Sie die Fernbedienung nicht finden können oder die Batterien entladen sind.

• Wenn Sie die Taste RESET drücken, können Sie die Klimaanlage ohne Fernbedienung starten und stoppen.
• Der Betriebsmodus ist auf AUTOMATIC eingestellt; die voreingestellte Temperatur beträgt 25 °C und der Ventilator ist auf automatische Geschwindigkeit eingestellt.

12 TIMERBETRIEB

Stellen Sie die Uhr ein, wenn das Klimagerät in Betrieb ist.

Einstellen des ON-Timers		Einstellen des OFF-Timers
1	Drücken Sie ON: Stellen Sie den Einsatztimer ein.	Drücken Sie OFF: Stellen Sie den Ausschalttimer ein.
2	Drücken Sie SET: Hiermit aktivieren Sie den Timer.	Drücken Sie SET: Hiermit aktivieren Sie den Timer.
3	Drücken Sie SLH: Hiermit schalten Sie den Timer aus.	Drücken Sie SLH: Hiermit schalten Sie den Timer aus.

Der Tagestimer ermöglicht es dem Betreiber, sowohl das Ein- als auch das Ausschalten einzustellen. Er wird täglich aktiviert.

Einstellen des täglichen Timers

1	Drücken Sie Zum Einstellen des Einschaltimers.	3	Drücken Sie SET
2	Drücken Sie Zum Einstellen des Einschaltimers.	4	Drücken Sie die Taste SET: solange die Markierung (oder blinkt).

• Wenn der tägliche Timer aktiviert ist, werden beide Pfeile (1) angezeigt.

Hinweis:

• Der Abstand zwischen Fernbedienung und Innengerät darf nicht größer als die Reichweite der Fernbedienung sein. Andernfalls kommt es zu einer Verzögerung von bis zu 15 Minuten. Die Einstellung wird gespeichert und steht wieder zur Verfügung, wenn Sie die Funktion das nächste Mal verwenden.

13 BETRIEB MIT VOREINSTELLUNGEN

Stellen Sie den gewünschten Betriebsmodus zur späteren Verwendung ein. Zum Speichern und Abrufen von Einstellungen (mit Ausnahme der Luftstromrichtung).

1. Wählen Sie den gewünschten Betriebsmodus.
2. Halten Sie die Taste PRESET 3 Sekunden lang gedrückt, um die Einstellung zu speichern. Die Markierung P wird angezeigt.
3. Drücken Sie PRESET: Hiermit starten Sie die Klimaanlage mit den zuvor gespeicherten Einstellungen.

14 NEUSTARTAUTOMATIK

Zum automatischen Neustarten der Klimaanlage nach einem Stromausfall (Die Anlage muss eingeschaltet sein.)

Einstellen

1. Halten Sie die RESET-Taste am Innengerät für 3 Sekunden gedrückt, um die Betriebseinstellung zu speichern (3 Pieptöne und die Lampe OPERATION blinkt 5-mal pro Sekunde für 5 Sekunden).
2. Halten Sie die Taste RESET am Innengerät für 3 Sekunden gedrückt, um den Betriebsmodus zu löschen (3 Pieptöne, aber die Lampe OPERATION blinkt nicht).
3. Falls der ON- oder OFF-Timer (Ein-/Aus-Timer) eingestellt wurde, wird AUTO RESTART OPERATION (Automatischer Neustart) nicht aktiviert.

15 FLÜSTERBETRIEB

Zur Verringerung der Ventilatorgeschwindigkeit auf ein Minimum für einen besonders leisen Betrieb (nicht im Entfeuchtungsbetrieb).

Drücken Sie: Starten und stoppen Sie den Hochleistungsbetrieb. Hinweis: Unter bestimmten Bedingungen bietet der Betriebsmodus QUIET nicht genug Kühlung oder Heizung, wegen zu niedriger Geräusche.

16 NACHTKOMFORTBETRIEB

Zum Energiesparen während der Nacht, automatische Kontrolle des Luftstroms und automatische Abschaltung.

COMFORT Drücken Sie: Stellen Sie für den Ausschalttimer (OFF-Timer)

1, 3, 5 oder 9 Stunden ein.

Hinweis: Kühlbetrieb; die eingestellte Temperatur wird automatisch 2 Stunden lang um 1 Grad/Stunde erhöht (maximale Erhöhung um 2 Grad). Beim Heizen sind die eingestellte Temperatur.

17 WARTUNG

Schalten Sie die Anlage zunächst am Trennschalter aus.

Zurücksetzen des Filters

Die FILTER-Lampe leuchtet auf; der Filter muss gereinigt werden. Um die Lampe auszuschalten, drücken Sie die RESET-Taste am Innengerät oder die FILTER-Taste auf der Fernbedienung.

Innengerät und Fernbedienung

Reinigen Sie das Innengerät und die Fernbedienung bei Bedarf mit einem feuchten Tuch. Benzin, Verdünner, Scheuerpulver oder chemisch behandelte Staubtücher dürfen nicht verwendet werden.

18 SELBSTREINIGUNGSBETRIEB (NUR KÜHL- UND ENTFEUCHTUNGSBETRIEB)

Zum Schutz vor unangenehmen Gerüchen, die durch Feuchtigkeit im Innengerät verursacht werden können.

1. Wenn die Taste im Kühl- ("Cool") bzw. Entfeuchtungsbetrieb ("Dry") einmal gedrückt wird, läuft der Ventilator noch weitere 30 Minuten und schaltet sich dann automatisch aus. Dies verringert die Feuchtigkeit im Innengerät.
2. Um das Gerät sofort auszuschalten, drücken Sie mehr als zweimal innerhalb von 30 Sekunden.

19 BETRIEBS- UND LEISTUNGSMERKMALE

1. Dreiminütige Einschaltverzögerung zum Schutz der Anlage: Wenn die Klimaanlage aus- und sofort wieder eingeschaltet bzw. neu gestartet wird, verzögert diese Funktion den Betriebsstart um etwa 3 Minuten.
2. Vorheizbetrieb: Heizen Sie das Gerät 5 Minuten vor dem Blasen von Heißluft vor.
3. Warmluftkontrolle: Wenn die eingestellte Raumtemperatur erreicht ist, wird die Ventilatorgeschwindigkeit automatisch reduziert und das Außengerät stoppt.
4. Automatischer Abtauvorgang: Während des Abtauvorgangs laufen die Ventilatoren nicht.
5. Heizbetrieb: Beim Heizbetrieb wird Außenwärme aufgenommen und in den Raum geführt. Wenn die Außentemperatur sehr niedrig ist, empfiehlt es sich, zum Heizen nicht allein diese Klimaanlage, sondern in Kombination damit ein weiteres Heizgerät zu verwenden.
6. Achtung bei Schneeverwehungen: Wählen Sie den Standort für das Außengerät so, dass die Funktion des Geräts nicht von Schneeverwehungen, Laub oder anderen jahreszeitlichen Einflüssen beeinträchtigt wird.
7. Kleine knackende Geräusche können während des Betriebs auftreten. Dies ist normal, da die Geräusche durch Ausdehnung/Kontraktion des Plastiks auftreten können.

Hinweis: Punkt 2 und 6 gelten nur für das Heizmodell.

Betriebsbedingungen der Klimaanlage

Temp. Betrieb	Außentemperatur	Raumtemperatur
Heizen	-15°C ~ 24°C	Unter 28°C
Kühlen	-10°C ~ 46°C	21°C ~ 32°C
Entfeuchten	-10°C ~ 46°C	17°C ~ 32°C

20 STÖRUNGSBEHEBUNG

Die Klimaanlage Funktioniert nicht.	Die Kühl- oder Heizleistung Ist unzureichend.
• Der Hauptnetzschalter ist ausgeschaltet. • Der Trennschalter wurde ausgelöst, um die Stromversorgung zu unterbrechen. • Die Stromversorgung ist unterbrochen. • Der On-Timer ist eingestellt.	• In den Filter hat sich Staub angesammelt. • Die Temperatur wurde nicht richtig eingestellt. • Fenster oder Türen sind geöffnet. • Luftseinlass oder Luftauslass des Außengeräts sind blockiert. • Die Ventilatorgeschwindigkeit ist zu niedrig. • Als Betriebsmodus ist DRY (Entfeuchtung) eingestellt.

21 FERNBEDIENUNG A-B WAHL

Werden 2 Klimageräte installiert, muss die Fernbedienung für jedes Innengerät getrennt werden.

Fernbedienung B-Installation.

1. Drücken Sie am Innengerät die Taste RESET, um das Klimagerät anzustellen.
2. Richten Sie die Fernbedienung auf das Innengerät.
3. Halten Sie die Taste auf der Fernbedienung mit der Spitze eines Bleistifts gedrückt. "00" wird im Display angezeigt.
4. Drücken Sie MODE und gleichzeitig drücken. Die Zuordnung "B" entscheidet im Display "00" verschwindet im Display und das Klimagerät wird ausgeschaltet. Die Zuordnung B der Fernbedienung wird gespeichert.

Hinweis: 1. Wiederholen Sie die obigen Schritte, um die Fernbedienung auf Zuordnung A umzustellen.

1. Die Fernbedienung A zeigt im Display kein "A".
2. Die Werkseinstellung der Fernbedienung steht auf A.

SICHERHEITSHINWEISE

12 ZEITGESTEUERTER BETRIEB

Schalten Sie den Timer ein, wenn die Klimaanlage läuft.
