BRUKSANVISNING 8100 AC SKIL

• Dette verktøyet er tenkt brukt til klargjøring for maling og overatebehandling av store og massive ater i tre, mur eller stål

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Les og ta vare på denne brukerveiledningen ③ TEKNISKE OPPLYSNINGER ① VERKTØYELEMENTER ② A Klemens B Tilbehørsnøkkel C Spindellåseknapp D Rengjøringsskive E Spindel F Monteringsens G Bakpute (VELCRO-borrelås) H Pussepapir J Ullrondell K Håndtakets låseknapper L Støttehåndtak M Adapter for støvsuger N Av/på låsebryter P Håndrem Q Ventilasjonsåpninger SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

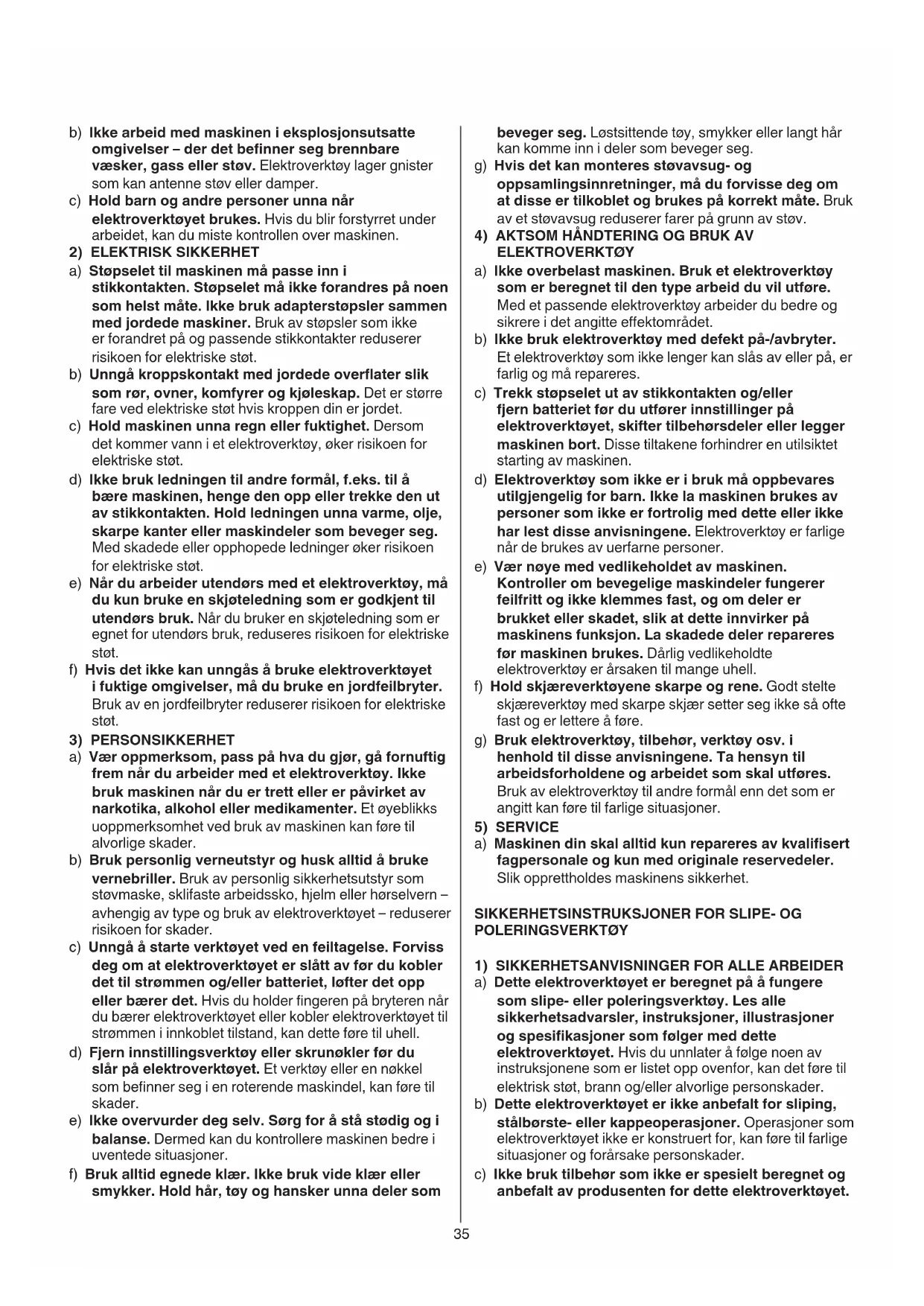

a) Støpselet til maskinen må passe inn i stikkontakten. Støpselet må ikke forandres på noen somhelstmåte.Ikkebrukadapterstøpslersammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngåkroppskontaktmedjordedeoveraterslik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikkebrukledningentilandreformål,f.eks.tilå bæremaskinen,hengedenoppellertrekkedenut av stikkontakten. Hold ledningen unna varme, olje, skarpekanterellermaskindelersombevegerseg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Nårduarbeiderutendørsmedetelektroverktøy,må dukunbrukeenskjøteledningsomergodkjenttil utendørsbruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvisdetikkekanunngåsåbrukeelektroverktøyet ifuktigeomgivelser,mådubrukeenjordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig fremnårduarbeidermedetelektroverktøy.Ikke brukmaskinennårduertrettellererpåvirketav narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Brukpersonligverneutstyroghuskalltidåbruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss degomatelektroverktøyeterslåttavførdukobler dettilstrømmenog/ellerbatteriet,løfterdetopp ellerbærerdet. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner. f) Brukalltidegnedeklær.Ikkebrukvideklæreller smykker. Hold hår, tøy og hansker unna deler som bevegerseg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om atdisseertilkobletogbrukespåkorrektmåte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) AKTSOMHÅNDTERINGOGBRUKAV

ELEKTROVERKTØY a) Ikkeoverbelastmaskinen.Bruketelektroverktøy somerberegnettildentypearbeidduvilutføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikkebrukelektroverktøymeddefektpå-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjernbatterietførduutførerinnstillingerpå elektroverktøyet,skiftertilbehørsdelerellerlegger maskinenbort. Disse tiltakene forhindrer en utilsiktet starting av maskinen. d) Elektroverktøysomikkeeribrukmåoppbevares utilgjengeligforbarn.Ikkelamaskinenbrukesav personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av maskinen. Kontrollerombevegeligemaskindelerfungerer feilfritt og ikke klemmes fast, og om deler er brukketellerskadet,slikatdetteinnvirkerpå maskinens funksjon. La skadede deler repareres førmaskinenbrukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Brukelektroverktøy,tilbehør,verktøyosv.i henhold til disse anvisningene. Ta hensyn til arbeidsforholdeneogarbeidetsomskalutføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

a) Maskinendinskalalltidkunrepareresavkvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.

a) Detteelektroverktøyeterberegnetpååfungere som slipe- eller poleringsverktøy. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner ogspesikasjonersomfølgermeddette elektroverktøyet. Hvis du unnlater å følge noen av instruksjonene som er listet opp ovenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. b) Detteelektroverktøyeterikkeanbefaltforsliping, stålbørste-ellerkappeoperasjoner. Operasjoner som elektroverktøyet ikke er konstruert for, kan føre til farlige situasjoner og forårsake personskader. c) Ikkebruktilbehørsomikkeerspesieltberegnetog anbefaltavprodusentenfordetteelektroverktøyet.36 Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk. d) Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan ødelegges. e) Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig. f) Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en ensmåhulldiameterentilinnsatsverktøyetpasse tilfestediameterentilensen. Innsatsverktøy som ikke kan festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. g) Ikkebrukskadedeinnsatsverktøy.Sjekkførhver brukominnsatsverktøysliksomslipeskiverer splintret eller revnet, om slipetallerkener er revnet ellersværtslitt,omstålbørsterharløseeller harbrukkedetråder.Hviselektroverktøyeteller innsatsverktøyet faller ned, må du kontrollere omdeterskadetellerbruketikkeskadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. h) Brukpersonligbeskyttelsesutstyr ⑤. Avhengig avtypenbrukmådubrukevisir,øyebeskyttelse ellervernebriller.Omnødvendigmådu brukestøvmaske,hørselvern,vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan y rundt ved visse typer bruk. Støv- eller pustevernmasker må ltere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen.

i) Pass på at andre personer holder tilstrekkelig

avstandtilarbeidsområdetditt.Allesomgårinni arbeidsområdetmåbrukepersonligverneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. j) Ta kun tak i elektroverktøyet på de isolerte gripeatene,hvisduutførerarbeidder innsatstilbehøretkantreepåskjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. k) Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet. l) Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. m) Laaldrielektroverktøyetværeinnkobletmensdu bærerdet.Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i kroppen din. n) Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. o) Ikkebrukelektroverktøyetinærhetenavbrennbare materialer. Gnister kan antenne disse materialene. p) Brukikkeinnsatsverktøysomkreverytende kjølemidler. Bruk av vann eller andre ytende kjølemidler kan føre til elektriske støt.

2) TILBAKESLAG OG TILSVARENDE ADVARSLER

• Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselerer et ukontrollert elektroverktøy i motsatt retning av innsatsverktøyets dreieretning på blokkeringsstedet.

• Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slipeskiver kan da også brekke.

• Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. a) Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter.Brukalltidekstrahåndtaket– hvisdettennes–foråhastørstmuligkontroll overtilbakeslagskrefterellerreaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. b) Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. c) Unngåatkroppendinbennersegiområdetder elektroverktøyetvilbevegesegvedettilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet. d) Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fraarbeidsstykketellerklemmesfast.Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. e) Brukikkekjedesagbladellertannetsagblad.Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.

3) SPESIELLE ADVARSLER OM SANDPAPIRSLIPING

a) Ikkebrukoverdimensjonerteslipeskiver, følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag.37

• Verktøyet må ikke brukes av personer under 16 år

• Dette verktøyet må ikke brukes av barn eller personer med fysiske eller sansemessige handicap, eller som er mentalt tilbakestående, eller mangler erfaring og kunnskaper, med mindre de er under tilsyn og får opplæring i bruk av verktøyet av en person som er ansvarlig for sikkerheten deres

• Sørg for at barn ikke får anledning til å leke med verktøyet

• Dette verktøyet passer ikke for vannslipning

• Ta alltid ut kontakten før du forandrer innstillinger påsagenellerskiftertilbehør TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes

• For montering og bruk av ikke-originalt SKIL tilbehør, henvises det til brukerveiledning fra aktuell produsent

• Bruk kun ensene som følger med verktøyet

• Bruk aldri tilbehør med et "blindt" gjenget sentrumshull mindre enn M14 x 22 mm

• Før verktøyet tas i bruk første gangen, må brukeren innhente praktisk informasjon

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også koples til et 220V strømuttak)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); brukstøvmaskeogarbeidmed støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; brukstøvmaskeog arbeidmedstøvfjerningsutstyrnårdetermulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Settfastarbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Hold hendene borte fra roterende tilbehør

• Slitte, revnede eller svært belastede slipepapir må ikke brukes videre

• Ved sliping av metall vil det gnistre; bruk ikke støvsuger og hold andre personer og brennbart materiale unna arbeidsområdet

• I tilfelle strømbrudd, eller hvis støpselet trekkes ut tilfeldig, slå straks av verktøyet for å hindre unkontrollert gjenstart ETTER BRUK

• Etter at verktøyet er slått av, prøv aldri å stoppe tilbehørets rotasjonen med bruk av sideveis kraft

• Skifte rengjøringsskiver ⑦ ! trekk ut støpslet av stikkontakten - fjern fastspenningsensen A med tilbehørsnøkkelen B mens du trykker på spindellåseknappen C - fjern den gamle rengjøringsskiven D og sett en ny inn på spindelen E - trekk til fastspenningsensen A med tilbehørsnøkkelen B mens du trykker på spindellåseknappen C

• Montering/fjerning av bakputen/slipepapiret/ullskivet ⑧ ! trekk ut støpslet av stikkontakten - fjern rengjøringsskiven D ②, fastspenningsensen A ② og monteringsensen F ② - skru borrelåsbakputen G på spindelen E samtidig som du skyver spindellåseknappen C - for sliping skal du bare trykke slipepapiret inn H på borrelåsbakputen G - for polering skal du bare trykke ullskiven inn J på borrelåsbakputen G - for å fjerne bakpute/slipepapir/ullskive skal du gå frem motsatt vei ! skiftødelagtebakputerumiddelbart

• Støttehåndtak ⑨ - trykk to knapper K samtidig for å frigjøre håndtaket L - håndtaket L låses på plass når det er helt vertikalt eller horisontalt

• Støvoppsuging ⑩ - tilkople støvsuger til adapter M ! brukikkestøvsugerenvedslipingavmetall

• Av/på låsebryter N ⑪ - slå på verktøyet ⑪a ! et plutselig rykk er vanlig når verktøyet starter ! førtilbehøretkommerikontaktmed arbeidsstykket,måverktøyethanåddmax. hastighet - frigjør bryteren/slå av verktøyet ⑪b38 ! førverktøyetslåsav,løftdetbortfra arbeidsstykket ! skiven fortsetter å rotere i en kort periode etter at verktøyet er slått av

• Før bruk - vær sikker på at tilbehør er korrekt montert og festet skikkelig - sjekk om tilbehøret roterer fritt ved å snurre den ved hånd - test verktøyet i minimum 30 sekunder på høyeste hastighet i en sikker stilling uten å berøre arbeidsstykket - stopp øyeblikkelig dersom verktøyet vibrerer unormalt mye eller andre problemer oppstår, og sjekk verktøyet nøye

• Bruk av verktøyet ⑫ ! prøv alltid først på et stykke restmateriale - beveg verktøyet frem og tilbake med moderat trykk - når du arbeider med rengjøringsskive D ② skal du alltid skråstille verktøyet litt for å unngå uønskede riper - når du arbeider med slipepapir H ② skal du ikke skråstille verktøyet for å unngå uønskede riper

• Grep og styring av verktøyet ⑬ ! underarbeid,holdverktøyetalltidigrått(gråe) grepsområde(r) - hold verktøyet godt fast med begge hender slik at du alltid har full kontroll over verktøyet - vær oppmerksom på rotasjonsretningen; verktøyet skal alltid holdes slik at gnister og støv under sliping og kapping yr bort fra operatøren - for å få bedre tak, bruk håndstropper P som illustrert - sørg for at verktøyet holdes stødig - hold ventilasjonsåpningen Q ② utildekket BRUKER TIPS

• For sliping med høy slipeeekt skal du bruke verktøyet i kombinasjon med rengjøringsskive D ②

• For nisharbeid, monter bakpute G ② med slipepapir H ②

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene Q ②) ! ikke forsøk å rengjøre ved å stikke spisse gjenstander gjennom ventilasjonshullen ! dra ut støpselet før rengjøring

• Når det har festet seg for mye maling i rengjøringsskiven D ②, rengjør skiven slik: - kjør skiven et kort øyeblikk på et betongdekke eller en stor betongblokk for å slå malingen løs fra skiven. - sørg for at rengjøringsaten er stabil ! du må aldri ha rengjøringsskiven i løsemiddler som f.eks. terpentin

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skil.com) MILJØ

• Kastaldrielektroverktøy,tilbehørogemballasjei husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet ⑥ er påtrykt som en påminnelse når utskiftning er nødvendig SAMSVARSERKLÆRING

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet 87 dB(A) og lydstyrkenivået 98 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået m/s² (hånd-arm metode; usikkerhet K = 1,5 m/s²) ved pussing 2,9 m/s² ved polering 2,4 m/s²

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskyttdegselvmotvirkningeneavvibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendenevarmeogorganiserearbeidsmåtendin39 Monitoimikuorimakone 8100 ESITTELY
