MANUALE UTENTE 8100 AC SKIL

Sverniciatore multiplo 8100

INTRODUZIONE

• Questo utensile è concepito per preparare le superfici da verniciare e per la finitura di superfici di grande dimensioni, piane e solide in legno, muratura o acciaio
• Questo utensile non è inteso per un uso professionale
  Leggete e conservate quello manuale di istruzione ③

CARATTERISTIC TECHNICHE ①

ELEMENTI UTENSILE ②

A Flangia di bloccaggio
B Chiave accessory
C Tasto di bloccaggio dell'albero
D Disco di pulizia
E Albero
F Flangia di montaggio.
G Platorello (VELCRO)
H Foglio abrasivo
J Platorello in lana
K Pulsanti di blocco dell'impugnatura
L Impugnatura ausiliaria
M Prolunga per aspirapolvere
N Interruttore on/off di bloccaggio
P Fascetta da polso
Q Feritoie di ventilazione

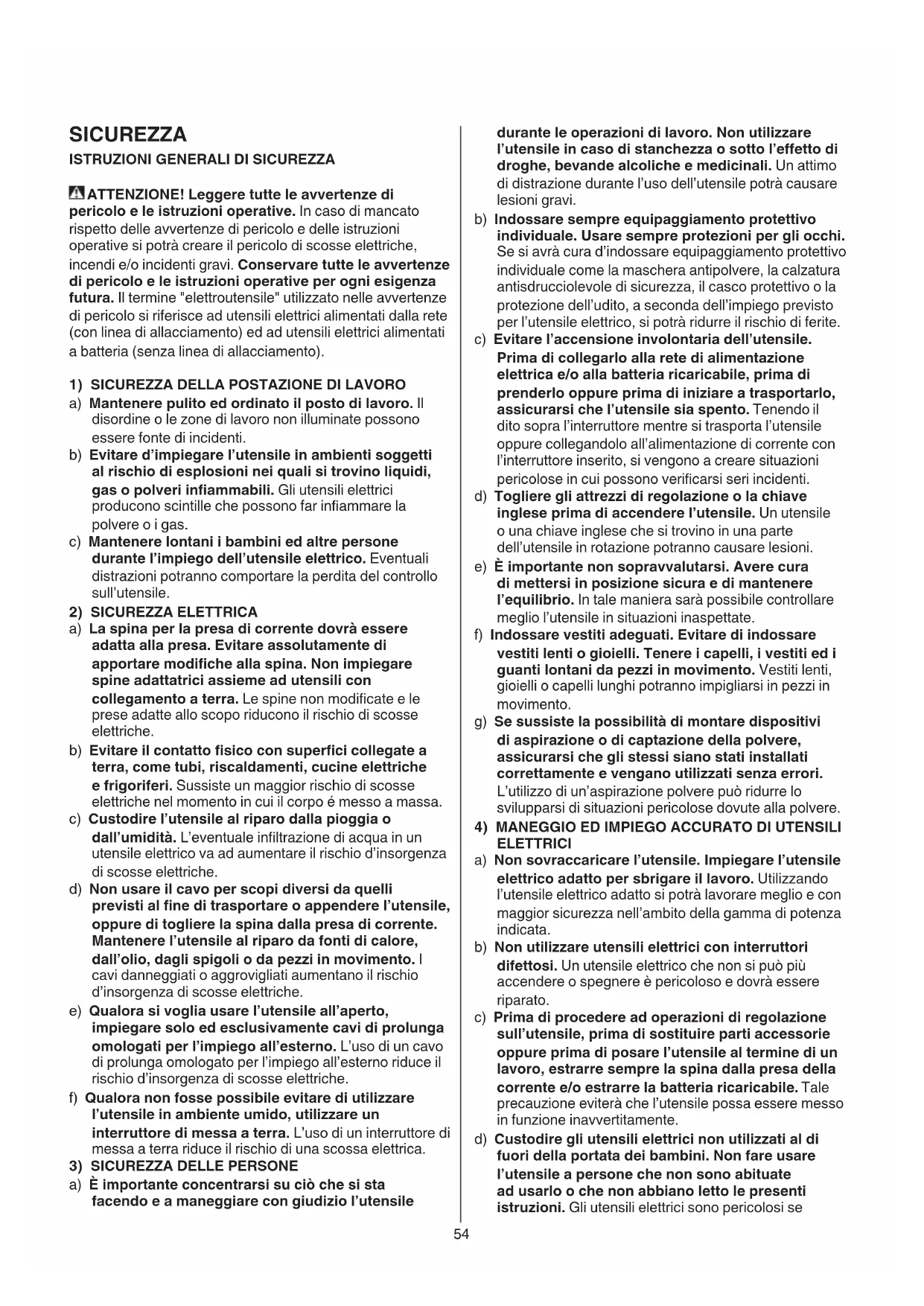

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura. Il termine "elettroutensile"utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO
a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'utensile in ambiente umido, utilizzato un interruptatore di messa a terra. L'uso di un interruptatore di messa a terra riduce il rischio di una scossa elettrica.
3) SICUREZZA DELLE PERSONE
a) É importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'utensile

durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o sosto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiogo previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sopra l'interruttore nelle strasporta l'utensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.
e) E importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'utensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzato l'utensile elettrico adatto si potravaporare meglio e con maggior sicurezza nell'ambito della gamma di potenza indica.
b) Non utilizzato utensili elettrici con interruttori difettosi. Un utensile elettrico che non si più accendere o spagnere è pericoloso e dovrá essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessorie oppure prima di posare l'utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essereMESSO in funzione inavvertitamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persona che non sono abituate ad uso o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se

utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'impiegare l'utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguiri duringe l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
5) ASSISTENZA
a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI DI SICUREZZA PER SMERIGLIATRICI E LUCIDATRICI

1) ISTRUZIONI DI SICUREZZA PER TUTTE LE APPLICATIONI
a) Questo utensile potente è concepito per funzionare come smerigliatrice o lucidatrice. Leggere tutte le avventenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sogtoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni.
b) Questo utensile potente non è consigliato per operazioni di affilatura, spazzolatura con spazzola di ferro o taglio. Le operazioni per le quali l'utensile non è stato concepito potrebbero creare situazioni di pericolo e causare lesioni alla persona.
c) Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccommando per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
d) Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'eletttroutensile. Un accessorio che giri più rapidamente di quanto consentito cui essere danneggiato.
e) Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'eletttroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.
f) Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite

flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
g) Non utilizzato mai portautensili od accessori danneggiati. Prima di anni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTENSILE oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTENSILE per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
h) Indossare abbigliamento di protezione ⑤ . A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
i) Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
j) Tenere l'eeltroutensile sempre per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbo venire aicontatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione più mettere quello tensioneanche parti metalliche dell'utensile, causando una scossa elettrica.
k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile vi è il pericolò di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
I) Mai poggiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sua

fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendo Vi perdere il controllo sull'eletttroutensile

m) Mai trasportare l'eeltroutensile perché questo dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbefare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
n) Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica.
o) Non utilizzato mai l'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille posso no far prendere fuoco quosti materiali.
p) Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.
2) CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

• Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandi si portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l'operatore non è più in grado di controllare l'eletttroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzioneopposta a quella della rotazione del portautensili o dell'accessorio.
  Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rianere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.
• Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'eletttroutensile. Esso può essere eliminato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.
  a) Tenere sempre ben saldo l'elettROUTensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pleno carico. Prendendo appropriate misure di precauzione l'operatore più essere in grado di tenero sotto controlo le forze di contraccolpo e quella di reazione a scatti.
  b) Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

c) Evitare di avvincinarsi con il proprio corpo alla zona in cui l'elettROUTensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettROUTensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.
d) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
e) Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.
3) AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI LEVIGATURA CON CARTA VETRO
a) Non utilizzare mai fogli abrasivi troppo grande ma atteneri alle indicazioni del rispetto produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.
4) AVVERTENZE DI PERICOLO SPECIFICHE PER OPERAZIONI DI LUCIDATURA
a) Evitare assolutamente che parti della cappa lucidatura restino staccate e prestare in modo particolare attenzione alle cordicelle di fissaggio. Raccogliere per bene oppure tagliare le cordicelle di fissaggio ad una lunghezza adatta. Cordicelle di fissaggio che girino con la cappa possono far presa sulle dita dell'operaatore oppure rimanere impigliate nel pezzo in lavorazione.

ULTERIORI AVVERTENZE DI SICUREZZA

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Questo utensile non deve essere usato da persona (compresi i bambini) con ridotte capacità fisiche, sensoriali e mentali o con scarsa esperienza e conoscenza specifiche, a meno che le stesse non operino molto la supervisione di una persona responsable della loro sicurezza o siano state da essere istruite sull'utilizzo dell'utensile
  Assicurarsi che i bambini non giochino con l'utensile
• Questo utensile non può lavorare con acqua
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cancellare gli accessori

ACCESSORI

La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
Per il montaggio/uso di accessori non di produzione SKIL, osservare le istruzioni del fabbricante interessato
- Usare solamente le flange fornite con questo utensile
Non usare mai accessori con un foro "cieco" fillettato di dimensione inferiore a M14 x 22 mm
Non usare mai mole da smeriglio/taglio con quest'utensile

USO ALL'ESTERNO

• Collegare l'utensileattraverso un interruptore automatico di corrente (FI) con una corrente di scatto di 30mA massimo

PRIMA DELL'USO

• Prima di usare l'utensile per la prima volta, si raccomanda di ricevere istruzioni pratiche
• Controllare che la tensione dell'alimentazione sia la stessa di quale indica sulla targhetta dell'utensile (gli utensili con l'indicazione di 230V o 240V posso sono essere collegatianche alla rete di 220V)
• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si cui create il pericolo di espllosioni; penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazione posso sono causare reazioni allergiche e/o disturbi respiratori all'operaatore o ad altre persone presenti sulippo); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)
  Non serrare l'utensile in una morsa
• Usare cavi di prolunga completeness srotolati e sicure con una capacité di 16 Amp

DURANTE L'USO

• Mantenere le mani distanti dagli accessori che girano
  Non continuare ad usare fogli usurati, stagliati oppuregia troppo carichi di materiale levigato
• Nella levigatura del metallo vengono generate scintille; non usare l'aspirapolvere e allontanare altre persone e materiali infiammabili dall'area di lavoro
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa
  Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• In caso di mancata corrente oppure quando la spina viene tirata fuori accidentalmente, spegnete immediatamente l'utensile per impedire un avviamento non incontrato

DOPO L'USO

• Dopo aver spento l'utensile, non arrestare mai la rotazione dell'accessorio applicandovi una forza laterale SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Leggere il manuale di istruzioni prima dell'uso
④ Doppio isolamento (non è necessario alcun cavo di terra)
⑤ Portare occhialoni di protezione e protezione dell'udito
^6 Non gettare l'utensile tra i rifiuti domestici

USO

Sostituzione dei dischi di pulizia ⑦!estrarre la spina alla presa

-rimuovere la flangia di bloccaggio A con la chiave in dotazione B premendo contemporaneamente il tasting di bloccaggio dell'albero C
-rimuovere il disco di pulizia consumato D e insertire sul perno quello nuovo E
-serrare la flangia di bloccaggio A con la chiave in dotazione B premendo contemporaneamente il tasto di bloccaggio dell'albero C

Montaggio/smontaggio del platorello/foglio di sperigliatura/disco in lana (8)

!estrarre la spina alla presa

• rimuovere il disco di pulizia D ② , la flangia di bloccaggio A ② e la flangia di montaggio F ②
  -avvitare il platorello di VELCRO G sull'albero E premendo il pulsante di bloccaggio dell'albero C
  -per smerigliare basta premere il foglio di smerigliatura H sul platorello di VELCRO G
  -per lucidare basta premere il disco in Iana J sul platorello di VELCRO G
  -per rimuovere platorello/foglio di sperigliatura/disco in lana procedere nel senso inverso!sostituire immediatamente i platorelli danneggiati

Impugnatura ausiliaria ⑨

-premere due pulsanti K contemporaneamente per sbloccare I'impugnatura L
-l'impugnatura L si bloccherà quando è totalmente verticale o orizzontale

• Aspirazione della polvere ⑩

-montate l'aspirapolvere sulla prolunga M!non usare I'aspirapolvere durante al smerigliatura del metallo

• Interruttore on/off di bloccaggio N ⑪

-attivate l'utensile 11a

!attenzione all'impatto improviso provocato dall'attivazione dell'utensile

!prima che l'accessorio raggiunga il pezzo in lavorazione, l'utensile deve girare a piena velocità

• sbloccare I'interruttore/disattivate I'utensile ⑪b!prima di spegnere I'utensile, dovreste sollevarlo dal pezzo di lavorazione
  !I'accessorio continua a ruotare per un certo tempo dopo che I'utensile è stato spento

• Prima di utilizzato l'utensile

• assicurarsi che l'accessorio sua montato correttamente e fissato saldamente
  -controllate che l'accessorio giri liberamente, facendolo ruotare con la mano
  -fare girare a vuoto l'utensile per almeno 30 secondi

alla velocità massima in una posizione sicura

• arrestare immediamente in caso di forti vibrazioni o altri difetti e cercare di determinare la causa

• Uso dell'utensile 12

leffettuate sempre una prova su un pezzo di materiale di scarto

-muovere l'utensile avanti ed indietro con moderata pressione

• se si utilizes un disco di pulizia D ② inclinare sempre un po' l'utensile per evitare dei graffi indesiderati
• se si utilizza un foglio di smerigliatura H ② non inclinare l'utensile per evitare segni di smerigliatura indesiderati

Tenuta e guida dell'utensile 13

!durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) griglia(e)

-impugnare sempre l'utensile con entrambe le amni, in modo da averne completo controlo in qualsiaso momento
-fare attenzione alla direzione di rotazione;mantere sempre l'utensile in modo che scintille e polvere di smeriglio/taglio volano distante dal corpo
-per una presa migliorareutilizzareuna fascetta da polso P come illustrato
-prevedereuna posizione sicura

• tenere scoperte le feritoie di ventilazione Q ②

CONSIGLIO PRATICO

Per smerigliare dei pezzi dove si deve togliere molto materiale utilizzare l'utensile insieme al disco di pulizia D ②
Per le operazioni di finitura montare il platorello G ② con foglio di smerigliatura H ②
Per le operazioni di lucidatura montare il platorello G ② con disco in Iana J ②
Per altric consigli consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoe di ventilazione Q ②)

!non cercate di pulire inserendo oggetti nelle feritoie di ventilazione

!prima di pulire estrarre la spina alla presa

• Se rimane troppa vernice sul disco di pulizia D ②, pulire il disco nel seguente modo:
  -far girare il disco per un momento su una parete in calcestruzzo o su un grande blocco in calcestruzzo per far staccare la vernice dal disco
• accertarsi che la superficie di pulizia sa stabile!non immergere mai il disco di pulizia in un solvente tipo la trementina
• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL
• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e I'imballaggio tra i rifiuti domestici (solo per paesi UE) -secondo la Direttiva Europea 2002/96/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
- il simbolo ⑥ vi ricorderà quello fatto quando dovrete eliminarle

DICHIARAZIONE DEI CONFORMITA (C)

Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG, 2011/65/UE
Fascicolo technique: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Misurato in conformità al EN 60745 il livello di pressione acustica di quello utensile è 87 dB(A) ed il livello di potenza acustica 98 dB(A) (deviazione standard: 3 dB), e la vibrazione * m / s^2 (metodo mano-braccio; incertezza K = 1,5 ~m / s^2 )

• durante la levigatura 2,9 m/s²

• durante la lucidatura 2,4 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello vale之意 è usato utilizzato per mettere a fronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate

-se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentoe notevolmente
-i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

!proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzato i metodi di lavoro

H

Multicsiszoló 8100

BEVEZETÉS

gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio gio

山

15

yolai JSL 1000. aJgE gJg jgog g jgjL

gss 1

gag aai gag jiaai jao as laa yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yao yae

i 1

JL Loo Jolg Jjss wu y e g Loo wu g

aeg 1

jL oJg aLai Lwgo Jao. gao 0aia (oao) joo a Jua

J5i jyjgSll Jleuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiu

2g 21

Jooiwi Iocic Jc Jolaiy jao ayag Jia 1scl ylc bla (

y j 10

ai = 12 j = 1^ma_ij

j 1

1 1

Lgai jy gai yai jy

auiySUIIolaii jao aiiuui
