Producttype	Autoradio
Merk	Blaupunkt
Model	Wolfsburg 648
Voertuigcompatibiliteit	Volkswagen, SEAT, ŠKODA (geselecteerde modellen, zie handleiding)
FM-radio	87,5 – 108 MHz
DAB/DAB+-radio	174,928 – 239,200 MHz (kanalen 5A-13F)
Bedrijfsspanning	12 V (14,4 V)
Stroomverbruik	<10 A
Zekering	15 A
USB-poort	5 V, max. 2 A (opladen en afspelen)
Voorversterkeruitgangen	2 Vss (voor, achter, subwoofer)
Bluetooth	Audio streaming (A2DP, AVRCP) en handsfree kit
Apple CarPlay / Android Auto	Via USB-kabel of draadloos
Achteruitrijcamera	RCA-ingang (FBAS PAL/NTSC-signaal), handmatige of automatische activering
CAN-functies	Stuurwielbediening, GALA, dimmer, PDC, MFD
Display	Kleuren lcd-scherm
AV-IN-ingang	RCA audio en video
USB-bestandsformaten	MP2, MP3, WMA, FLAC, WAV ; FAT16/32/exFAT-systemen
Microfoon	Extern (inbegrepen) of intern (selecteerbaar)
Onderhoud	Droge of licht vochtige doek, niet pluizend
Veiligheid	Laser klasse 1, niet openen, matig volume tijdens het rijden
Software-update	Via USB-stick
Inhoud van de levering	Autoradio, handleiding, externe microfoon, Quadlock-kabel, FAKRA-antenne-adapter

Veelgestelde vragen - Wolfsburg 648 BLAUPUNKT

Hoe reset ik de autoradio?

Gebruik de functie NORMSET in het menu Instellingen of druk op de RESET-knop aan de voorkant van het apparaat (zie hoofdstuk Bedieningselementen).

Waarom maakt mijn telefoon geen Bluetooth-verbinding?

Zorg ervoor dat Bluetooth op uw telefoon is ingeschakeld en zichtbaar is. Open op de autoradio de Telefoonfunctie en start een zoekopdracht. Bevestig alle verzoeken op beide apparaten. Als het probleem aanhoudt, verwijder dan de autoradio uit de apparaatlijst van de telefoon en probeer opnieuw.

Hoe stel ik de klok in?

Ga naar het menu Instellingen > Algemeen > Datum en tijd. U kunt handmatig instellen of automatische aanpassing via het RDS-systeem inschakelen.

Wat te doen als de DAB-ontvangst slecht is?

Controleer de DAB-antenne en de voeding (12V, max. 150 mA). Voer een nieuwe zenderzoekopdracht uit in het DAB-menu. Als het signaal te zwak is, verplaats u of controleer de antenne.

Kan ik mijn telefoon opladen via de USB-poort?

Ja, de USB-poort levert 5V / max. 2A. Fabrikantspecifieke snellaadfuncties worden echter niet ondersteund. De laadstroom is afhankelijk van de kabel en de telefoon.

Hoe gebruik ik Apple CarPlay of Android Auto?

Sluit uw telefoon aan via een compatibele originele USB-kabel of draadloos indien ondersteund. Volg de instructies op het scherm. Bij de eerste installatie moet de handrem zijn ingeschakeld.

Waarom schakelt de autoradio na een uur uit?

Dit gedrag geeft aan dat de contactschakelaar van het voertuig niet correct is aangesloten of actief is. Controleer de aansluiting van de ACC-draad (contact) en de permanente voeding (B+). De autoradio moet correct zijn aangesloten.

Hoe activeer ik de achteruitrijcamera?

Sluit de camera aan op de REVERSE CAMERA-IN-ingang. De weergave kan handmatig via het menu of automatisch worden geactiveerd door de achteruitversnelling in te schakelen. Zorg ervoor dat de functie wordt ondersteund door de CAN-bus van uw voertuig.

Gaan de instellingen en opgeslagen zenders verloren?

De autoradio bewaart de instellingen zelfs zonder stroom, maar sommige functies (klok, laatste bron) vereisen een correct aangesloten permanente voeding. Schakel het apparaat altijd correct uit.

Hoe werk ik de software bij?

Download de update van de Blaupunkt-website naar een USB-stick. Plaats deze in de USB-poort en volg de instructies op het scherm. Download geen software van externe bronnen.

GEBRUIKSAANWIJZING Wolfsburg 648 BLAUPUNKT

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Cabrio 51 2011-2016

VW Golf V Plus 5M/52 2005-2008

VW Golf VI Plus 52 2008-2013

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008-2012

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW T5 7H/7E/7J (1e renovatie) 2009-2015

SEAT Alhambra 71 2010-2015

SEAT Altea 5P 2004-2015

SEAT Altea Freetrack 5P 2007-2009

SEAT Altea XL 5P 2006-2015

SEAT Toledo 5P 2004-2009

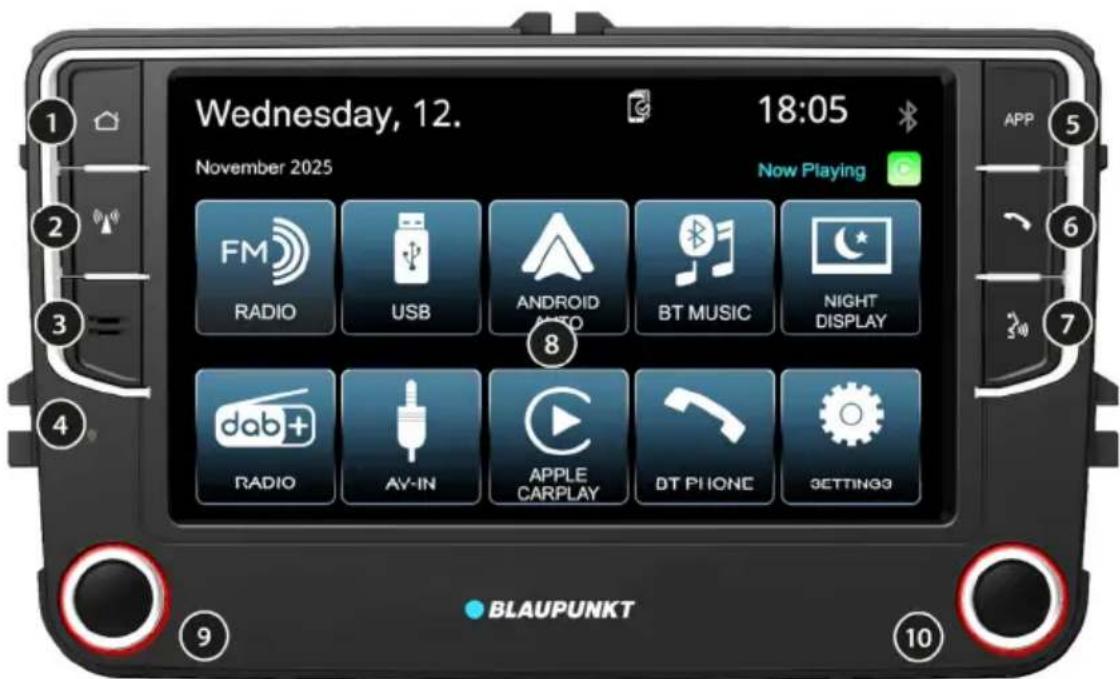

De radiobron openen of schakelen tussen FM- en DAB-radio

③ Microfoon:

Interne handsfree microfoon

④ RESET-knop

Autoradio resetten

⑤ APP-knop:

Het telefoondisplay oproepen wanneer verbonden

⑥ Telefoonhoorn:

Oproep aannemen/kiesfunctie openen/instellingen oproepen wanneer er geen telefoon is verbonden

⑦ Spraakinvoer:

Start spraakinvoer vanaf de verbonden telefoon (Apple CarPlay/Android Auto)

⑧ Display

⑨ Linker druk-/draaiknop:

Aan/uit-schakelaar, volumeregelaar

⑩ Rechter druk-/draaiknop:

Functie afhankelijk van de bedrijfsmodus (zender wisselen, nummer wisselen)

2. Gefeliciteerd | Inhoudsopgave

Wij feliciteren u met uw nieuwe Blaupunkt-autoradio en wensen u veel plezier ermee.

Lees deze handleiding zorgvuldig door voordat u het apparaat voor het eerst in gebruik neemt, zodat u vertrouwd raakt met de functies van de autoradio.

Mocht u onverhoopt problemen ondervinden, kijk dan in de handleiding of u het probleem zelf kunt oplossen. Raadpleeg hiervoor ook het hoofdstuk FOUTOPSPORING aan het einde van de handleiding.

Uw dealer en de Blaupunkt-service helpen u graag verder als u het probleem niet zelf kunt oplossen. De contactgegevens vindt u op www.blaupunkt.com.

Deze handleiding kan van toepassing zijn op verschillende modellen met verschillende functies. Daarom kunnen sommige functies en opties mogelijk niet beschikbaar of afwijkend zijn voor uw model.

Technische wijzigingen ter verbetering van de autoradio zijn voorbehouden, waardoor afwijkingen van de in deze handleiding beschreven functies mogelijk zijn.

Inhoud

1. Bedieningselementen
2. Gefeliciteerd | Inhoudsopgave
3. Veiligheidsinstructies
4. Algemene informatie | Leveringsomvang | Software-update
5. In-/uitschakelen | Volume | Audiobronnen | Bediening
6. Analoge radio: FM/middenfrequentie
7. Digitale radio: DAB/DAB+
8. Afspelen van externe apparaten en gegevensdragers: USB
9. Afspelen van externe apparaten en gegevensdragers: AV-IN

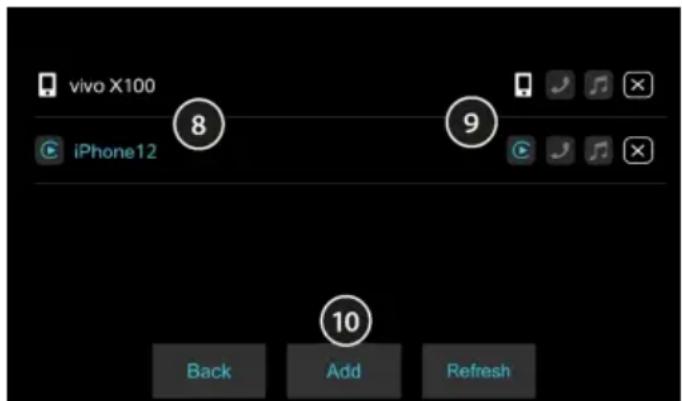

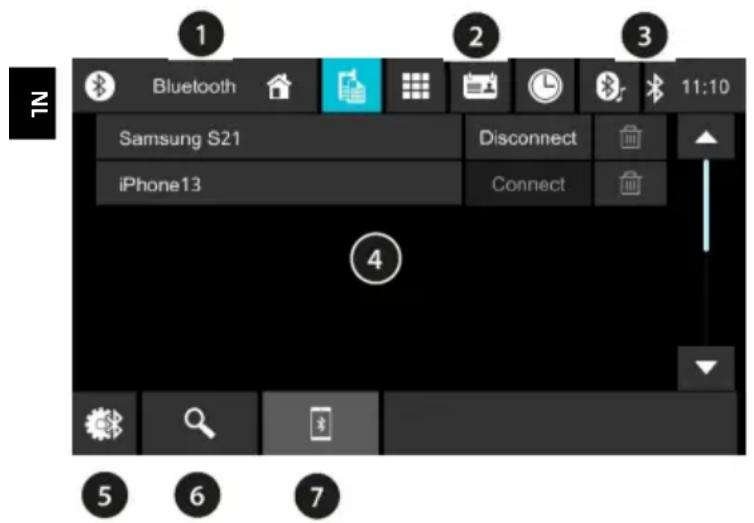

10. Verbindingen instellen en beheren
11. Bluetooth-audiostreaming | Handsfree-inrichting

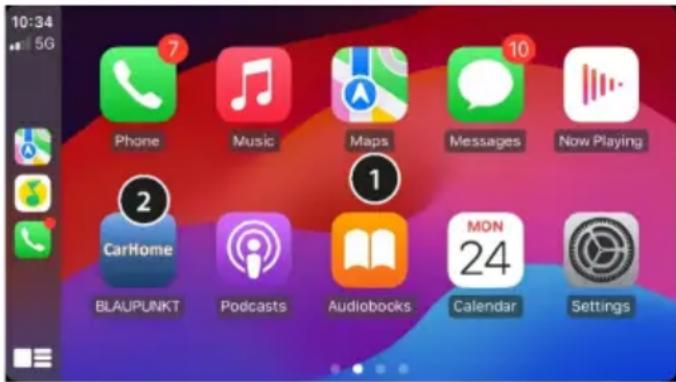

12. Apple CarPlay | AndroidAuto
13. Achteruitrijcamera
14. CAN-functies (voertuigspecifiek) 15. Instellingen | Menu

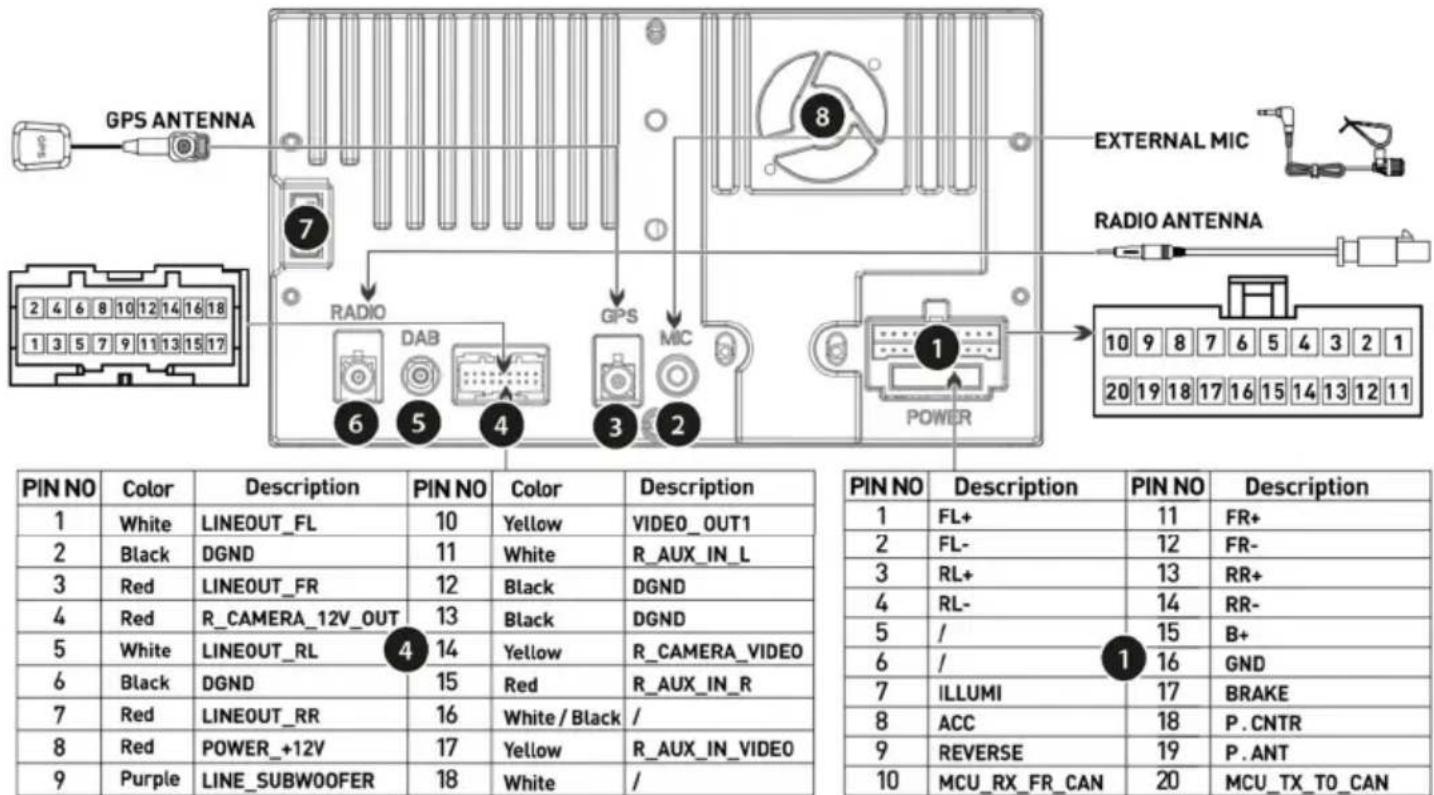

15. Inbouw | Uitbouw | Aansluitingen
16. Nuttige informatie | Technische gegevens
17. Foutopsporing

3. Veiligheidsinstructies

Veiligheidsinstructies

De autoradio is vervaardigd volgens de laatste stand van de techniek en vastgelegde veiligheidsrichtlijnen. Toch kunnen er gevaren ontstaan als u de veiligheidsinstructies in deze handleiding niet in acht neemt.

Deze handleiding is bedoeld om u vertrouwd te maken met de functies van de autoradio.

• Lees deze handleiding zorgvuldig en volledig door voordat u de autoradio installeert of gebruikt.
• Bewaar de handleiding op een plaats die voor alle gebruikers toegankelijk is.
• Geef de autoradio altijd samen met deze handleiding door aan derden.
• Volg de handleidingen van de apparaten die u in combinatie met deze autoradio gebruikt.
• Gebruik de autoradio niet meer als er een probleem optreedt.

Gebruikte symbolen

In deze handleiding worden de volgende symbolen gebruikt:

GEVAAR! Waarschuwt voor letsel

LET OP! Waarschuwt voor schade aan de dvd-/cd-speler of de gebruikte gegevensdragers.

GEVAAR! Waarschuwt voor hoog volume.

Het CE-keurmerk bevestigt dat aan de EU-richtlijnen is voldaan.

Opmerking. Feiten en bijzonderheden waarmee rekening moet worden gehouden bij het gebruik van de autoradio.

Lijst

Verkeersveiligheid

Neem de volgende aanwijzingen voor verkeersveiligheid in acht.

Gebruik uw autoradio zodanig dat u uw voertuig te allen tijde veilig kunt besturen.

Het gebruik van autoradiofuncties tijdens het rijden kan uw aandacht afleiden van het verkeer en tot ernstige ongevallen leiden!

Maak geen gebruik van functies die uw aandacht afleiden van het verkeer en het besturen van het voertuig tijdens het

rijden. Om dergelijke functies te gebruiken, moet u op een geschikte plaats stoppen, de handrem aantrekken en uw autoradio bedienen terwijl het voertuig stilstaat.

Luister altijd op een gematigd volume om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv.

van de politie) te kunnen horen. Tijdens pauzes in de demping (bijv. bij het wisselen van de audiobron) is het wijzigen van het volume niet hoorbaar. Verhoog het volume niet tijdens deze pauze in de demping.

Algemene veiligheidsinstructies

Wijzig of open de autoradio niet.

Er bevinden zich geen onderdelen in de radio die door de gebruiker onderhouden moeten worden.

Steek geen voorwerpen in de openingen van de autoradio en draai geen ongeschikte schroeven in de behuizing.

Autoradio's met cd-/dvd-speler bevatten een klasse 1-laser die uw ogen kan beschadigen.

Beoogd gebruik:

Deze autoradio is bedoeld voor inbouw en gebruik in een voertuig met een boordnetspanning van 12 volt of 24 volt (afhankelijk van het model) en moet in een DIN-sleuf worden ingebouwd. Houd rekening met de vermogensgrenzen van de autoradio. De autoradio is ontworpen voor particulier, niet-commercieel gebruik.

Laat reparaties en, indien nodig, ook de installatie uitvoeren door een deskundige, gekwalificeerde persoon.

4. Algemene informatie | Leveringsomvang | Software-update

Conformiteitsverklaring

Hierbij verklaart Blaupunkt Competence Center Car Multimedia Evo-Sales GmbH dat deze autoradio voldoet aan de fundamentele eisen en andere relevante voorschriften van de richtlijn RED 2014/53/EU en de richtlijn RoHS 2011/65/EU. De conformiteitsverklaring is te vinden op internet onder www.blaupunkt.com. Als deze daar niet beschikbaar is, kunt u deze bij ons opvragen.

Informatie over merkenrecht

Alle genoemde merken en hun logo's, merknamen of bedrijfsnamen waarnaar in deze handleiding wordt verwezen, worden alleen gebruikt voor identificatiedoeleinden en zijn eigendom van de respectieve eigenaren.

Reinigingsinstructies

Ontvettings-, reinigings- en schuurmiddelen, cockpit-spray, luchtverfrissers en kunststofverzorgingsmiddelen kunnen stoffen bevatten die het oppervlak van de autoradio aantasten. Gebruik voor het reinigen van de autoradio alleen een droge of licht vochtige, pluisvrije, zachte doek.

Afvalverwijdering

Gooi uw autoradio niet bij het huisvuil! Maak voor het afvoeren van de autoradio en de accessoires gebruik van de beschikbare

Retour- en inzamelsystemen of lever deze in bij uw dealer/fabrikant.

Leveringsomvang

De levering omvat:

• Autoradio
• Handleiding
• Externe microfoon, aansluitkabel Quadlock met CAN-interface, aansluitkabel met open kabeluiteinden
• Antenneadapter FAKRA 2-voudig naar 1-voudig (passief)

Aanbevolen of eventueel benodigde accessoires (niet bij de levering inbegrepen):

DAB-raamantenne: 2006 021 000 000 - Actieve/passieve antennesplitter of andere benodigde adapters, afhankelijk van het voertuig

Neem voor meer informatie over geschikte accessoires voor uw auto contact op met uw dealer of autofabrikant.

Software-update

De software van de autoradio kan worden bijgewerkt via een extern opslagmedium. De instructies voor de update en meer informatie worden bij de update meegeleverd. Updates zijn verkrijgbaar via de ondersteuning.

Als u Blaupunkt om een update vraagt, geef dan zo gedetailleerd mogelijk aan wat voor probleem u met uw autoradio ondervindt. De supportafdeling heeft ook informatie nodig over de softwareversie die momenteel op de autoradio is geïnstalleerd (zie hoofdstuk INSTELLINGEN | MENU). - Als de autoradio naar behoren functioneert, is een update niet nodig. Elke update brengt namelijk een zeker risico met zich mee door fouten bij het uitvoeren van de update. Ondanks zorgvuldige tests kunnen in zeldzame gevallen fouten optreden of kunnen functies ongewenst worden gewijzigd. Laad geen software van externe bronnen in de autoradio, deze kan de autoradio onherstelbaar beschadigen. - Afzonderlijke opties/functies van de autoradio kunnen afwijken van de handleiding, omdat opties/functies door de verdere ontwikkeling van de software kunnen zijn gewijzigd, toegevoegd of verwijderd. Dit vormt geen gebrek of reden tot reclame van de autoradio.

5. In-/uitschakelen | Volume | Audiobronnen | Bediening

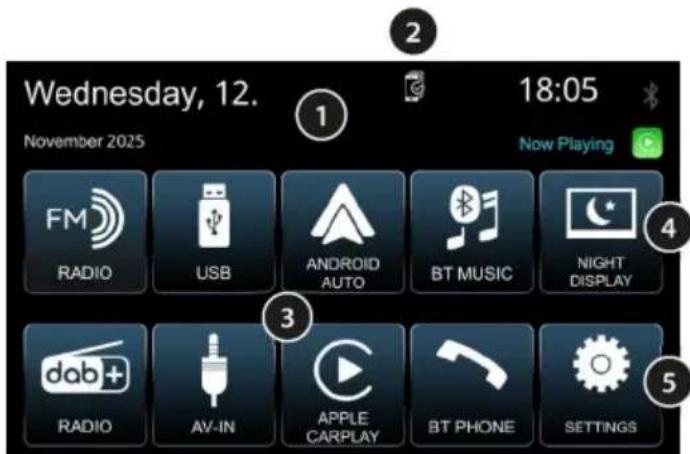

Hoofdschema HOME

① Statusbalk met weergave van datum, tijd, verbindingsstatus en de bron die momenteel wordt afgespeeld. ② Het menu openen voor het beheren van gekoppelde mobiele telefoons. ③ Beschikbare mediabronnen van de autoradio. ④ Display dimmen/uitschakelen, maar keuze ook omschakelbaar naar camera openen (zie hoofdstuk INSTELLINGEN | MENU). ⑤ Instellingen van de autoradio openen.

In-/uitschakelen

Om in te schakelen, drukt u kort op de linker druk-/draaiknop.

Om uit te schakelen, houdt u de linker druk-/draaiknop langer dan een seconde ingedrukt. Houd er rekening mee dat de autoradio na het in-/uitschakelen enkele seconden nodig heeft voordat u deze weer kunt uitschakelen/inschakelen, omdat er nog interne processen op de achtergrond actief zijn.

• De autoradio kan niet worden ingeschakeld als het contact van de auto is uitgeschakeld.

In-/uitschakelen via de contactschakelaar van de auto

Als het contact wordt uitgeschakeld terwijl de autoradio aanstaat, wordt de autoradio automatisch uitgeschakeld en weer ingeschakeld

wanneer het contact de volgende keer wordt ingeschakeld.

Als de autoradio is uitgeschakeld door op de linker druk-/draaiknop te drukken, blijft deze bij het in-/uitschakelen van het contact permanent uitgeschakeld totdat deze handmatig weer wordt ingeschakeld.

• Als de functie niet werkt zoals beschreven, is de autoradio niet correct aangesloten.

Volume wijzigen

Het volume kan worden ingesteld met de linker druk-/draaiknop. Het volume kan worden ingesteld van 0 (geen geluid) tot 40 (volledig volume). Het ingestelde volume wordt enkele seconden op het display weergegeven.

Autoradio dempen (Mute)

Druk tijdens het gebruik kort op de linker druk-/draaiknop om de autoradio te dempen of om het vorige volume weer te activeren.

Luister altijd op een gematigd volume om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv.

van de politie) te kunnen horen.

Tijdens pauzes in de weergave (bijv. bij het wisselen van audiobron) is het wijzigen van het volume niet hoorbaar. Verhoog het volume niet tijdens deze pauze in de weergave.

Display uitschakelen

Druk tijdens het gebruik op de rechter druk-/draaiknop om het display uit te schakelen. Door op het scherm of een willekeurige toets te drukken, wordt het display weer ingeschakeld.

Een audiobron selecteren

Selecteer het hoofdscherm met de Home-toets. Hier kunt u de gewenste bron selecteren.

Bediening

Lees aandachtig het hoofdstuk VEILIGHEIDSVOORSCHRIFTEN voor het bedienen van de autoradio tijdens het

rijden!

6. Analoge radiobediening: FM/MIDDENGOLF

De analoge transmissiewegen van radiosignalen, zoals FM op 87,5-108 MHz, zijn de 'klassieke' transmissiewegen en worden wereldwijd veel gebruikt.

De zenders worden analoog uitgezonden (FM = frequentiemodulatie, MW/AM = amplitudemodulatie).

Bij zwakke of schommelende signalen verdwijnt bij FM het stereosignaal, zenders worden in mono weergegeven en beginnen te ruisen.

Afhankelijk van de regio zijn de zenders vaak op verschillende frequenties te ontvangen, waarnaar autoradio's automatisch kunnen overschakelen, afhankelijk van de ontvangstkwaliteit, als de zender de benodigde RDS-informatie verstrekt en de zendsignalen voldoende sterk zijn.

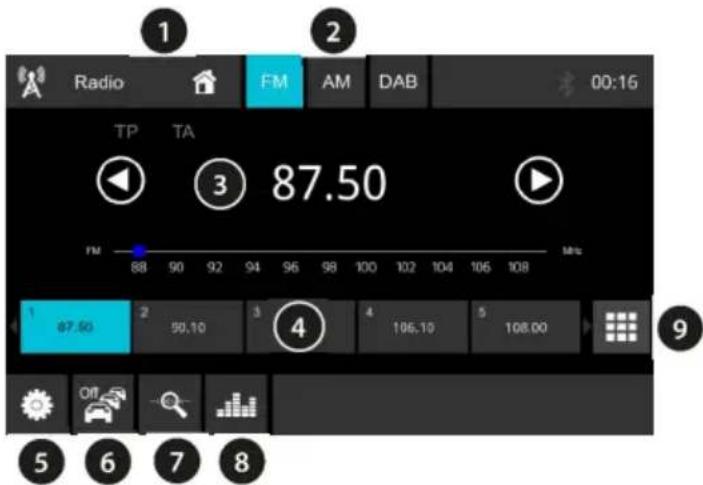

Hoofdscherm FM-radio

FM/MW-radio afspelen

Selecteer de gewenste bron via het hoofdmenu of de radioknop.

Bedieningselementen en hun functie

① Weergave van de huidige bron, bij selectie keert u terug naar het hoofdmenu, de huidige bron blijft spelen.

② Selectie van de radiomodus (ook mogelijk via de radioknop, zie hoofdstuk BEDIENELEMENTEN)

③ Weergave van frequentie/zendernaam/radiotekst van de huidige zender met knoppen voor het zoeken. Kort indrukken: automatisch zoeken. Lang indrukken: handmatig zoeken.

④ Knoppen voor het opslaan van zenders. Kort indrukken: oproepen van de opgeslagen zender.

Lang indrukken: de huidige zender opslaan. ⑤ Instellingen oproepen (RDS AF-functie en REG-functie activeren/deactiveren).

⑥ Verkeersinformatieprioriteit voor FM activeren/deactiveren. Indien geactiveerd, schakelt de radio bij een verkeersbericht van de huidige zender over naar deze zender, bijvoorbeeld wanneer USB of streaming actief is.

Let op: dit beperkt het automatisch zoeken, zwakke zenders en zenders zonder de juiste TP-identificatie worden overgeslagen.

⑦ Travelstore starten

Let op: alle geheugenplaatsen worden overschreven met de zenders die op dat moment het sterkst zijn! De zendergeheugens worden gewist! ⑧ Geluidsinstellingen (equalizer) oproepen

7. Digitale radio: DAB/DAB+

Digital Audio Broadcasting (afgekort DAB/DAB+) is de digitale opvolger van analoge FM-radio. Door de digitale transmissie zijn er enkele verschillen met de bekende analoge FM-radio: Er worden meerdere zenders op een kanaal uitgezonden, de zogenaamde ENSEMBLES (ook wel multiplexen of programmapakketten genoemd).

De zenders die zich in een ENSEMBLE bevinden, worden SERVICES genoemd (= zenders en/of datadiensten).

ENSEMBLES zijn bijvoorbeeld in Duitsland regionaal beschikbaar bij de publieke omroepen. Daarnaast zijn er op dit moment twee ENSEMBLES die in heel Duitsland te ontvangen zijn:

De ENSEMBLES zijn vaak in het hele uitzendgebied via verschillende zenderlocaties op hetzelfde kanaal te ontvangen (gelijkfrequentienetwerk), waardoor van kanaal wisselen overbodig wordt en er meer ruimte is voor andere programma-aanbieders.

De zenders ruisen niet, zoals u dat van FM kent. Ofwel is de zender in een constante kwaliteit te beluisteren, ofwel valt hij volledig uit wanneer de foutcorrectie geen signaal meer kan reconstrueren, soms vergezeld van een kort, zogenaamd "bubbelend" geluid.

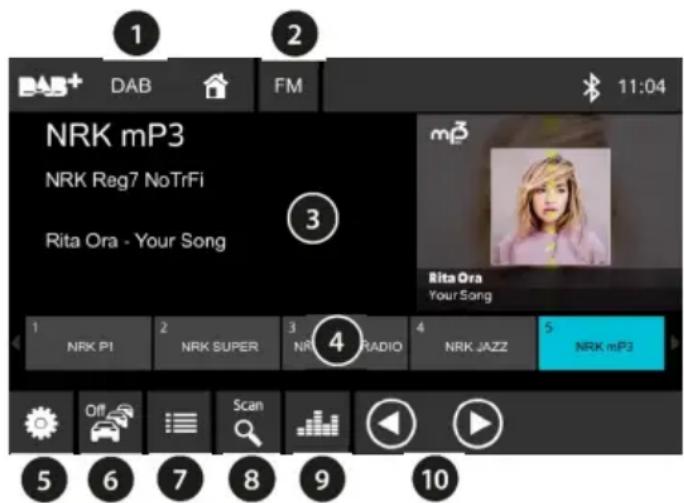

Hoofdscherm DAB-radio

DAB/DAB+ radioweergave starten

Selecteer de gewenste bron via het hoofdmenu of de radioknop.

Bedieningselementen en hun functie

① Weergave van de huidige bron, bij selectie keert u terug naar het hoofdmenu, de huidige bron blijft spelen. ② Selectie van de radiomodus (ook mogelijk via de radioknop, zie hoofdstuk BEDIENELEMENTEN) ③ Weergave van de zenderinformatie (zendernaam/ensemble/DLS en diavoorstelling van de huidige zender). ④ Zendergeheugentoetsen

Kort indrukken: oproepen van de opgeslagen zender

Lang indrukken: de huidige zender opslaan

⑤ Instellingen oproepen: DAB-DAB en DAB-FM zender volgen activeren/deactiveren. ⑥ Verkeersinformatieprioriteit voor DAB activeren/deactiveren. Indien geactiveerd, schakelt de radio bij een verkeersbericht van de huidige zender over naar deze zender, bijvoorbeeld wanneer USB of streaming actief is. ⑦ Zenderlijst openen/sluiten om een nieuwe zender te zoeken en te selecteren. ⑧ DAB-zenderlijst bijwerken

• Het bijwerken van de zenderlijst kan ertoe leiden dat zenders die eerder op de geheugentoetsen zijn opgeslagen, niet meer kunnen worden opgeroepen wanneer ze tijdens het bijwerken niet konden worden ontvangen. De melding ZENDER NIET IN LIJST, ZENDERZOEKEN UITVOEREN verschijnt dan. In dat geval moet opnieuw een update worden uitgevoerd in de betreffende ontvangstregio.

⑨ Geluidsinstellingen (equalizer) oproepen ⑩ Zenders vooruit/achteruit bladeren in de zenderlijst.

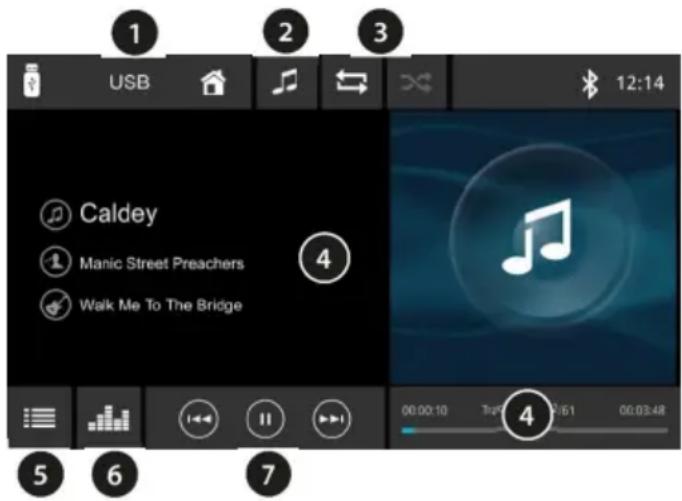

8. Afspelen van externe apparaten en gegevensdragers: USB

Via de USB-aansluiting kunnen zogenaamde massaopslagmedia (USB-sticks) worden aangesloten op de autoradio en kunnen de daarop aanwezige mediabestanden worden afgespeeld, mits het gaat om gegevensdragers en bestanden die compatibel zijn met de autoradio.

Gebruikbare gegevensdragers/mediatypen:

• Gegevensdragers met bestandssystemen FAT16, FAT32, exFAT. Bestandsformaten: MP2, MP3, WMA, FLAC, WAV.

Vanwege de verscheidenheid aan software waarmee dergelijke bestanden kunnen worden gemaakt, kan een correcte werking van alle mediabestanden, ook de hierboven genoemde, niet worden gegarandeerd.

• Het is niet mogelijk om mp3-spelers of mobiele telefoons aan te sluiten voor het afspelen van muziek. De USB-aansluiting van de autoradio kan ook worden gebruikt om externe apparaten zoals mobiele telefoons op te laden. Fabrikantspecifieke snellaadfuncties worden niet ondersteund. Het kan niet worden gegarandeerd dat elk apparaat kan worden opgeladen, dit kan ook afhankelijk zijn van de gebruikte USB-kabel.

De autoradio heeft hiervoor de volgende aansluitingen:

• USB-A-aansluiting aan de achterkant van de autoradio (zie hoofdstuk INSTALLATIE

DEMONTAGE | AANSLUITINGEN)

USB-gegevensdrager aansluiten/USB-weergave starten

Steek de USB-gegevensdrager voorzichtig in de USB-aansluiting, gebruik geen geweld en kantel de USB-gegevensdrager niet.

De autoradio schakelt automatisch over naar USB-modus. De gegevens worden ingelezen en het afspelen begint met het eerste mediabestand dat door de autoradio wordt herkend.

Als er al eerder een USB-gegevensdrager is aangesloten, selecteert u de gewenste bron via het hoofdmenu.

Hoofdscherm USB

① Weergave van de huidige bron, bij selectie keert u terug naar het hoofdmenu, de huidige bron blijft afspelen. ② Selectie van muziek- of videobestanden. ③ Herhaling/willekeurige weergave selecteren. ④ Informatie over het huidige nummer, zoals ID3-tag, hoesafbeelding, afspeeltijd. ⑤ De bestandsbrowser openen om direct naar een mediabestand te zoeken. ⑥ De geluidsinstellingen (equalizer) openen. ⑦ Titelwisseling terug/vooruit (lang indrukken: snel vooruitspoelen/terugspoelen) en afspeel/pauzefunctie.

USB-gegevensdrager verwijderen

Verwijder het gegevensmedium nooit zonder eerst de autoradio uit te schakelen, anders kan het gegevensmedium of de gegevens daarop beschadigd raken.

9. Afspelen van externe apparaten en geveensdragers: AV-IN

Via de AV-IN-aansluiting kunnen analoge audio- en videosignalen met behulp van een adapterkabel worden ingevoerd vanaf externe apparaten, zoals mobiele cd-spelers, cassettespelers of mp3-spelers. De autoradio heeft hiervoor een cinch-ingang. Voor de meest voorkomende toepassingen heeft u een kabel met een 3,5 mm stereoplug maar 2x cinch nodig, die u in de beter gesorteerde vakhandel kunt kopen.

De autoradio heeft hiervoor de volgende aansluitingen:

• AV-IN-aansluiting AV-IN aan de rechterzijde (zie hoofdstuk INBOUW | UITBOUW | AANSLUITINGEN

Sluit het externe apparaat aan met een geschikte adapter/kabel.

AV-IN Afspelen starten

Selecteer de gewenste bron via het hoofdmenu.

Pas indien nodig of mogelijk het volumeniveau op het externe apparaat aan om een vergelijkbaar niveau te verkrijgen als de andere bronnen van de autoradio.

Controleer vervolgens het volume via de autoradio.

• Gebruik alleen onbeschadigde stekkers en kabels om schade aan de autoradio te voorkomen.

10. Verbindingen instellen en beheren

De autoradio maakt het mogelijk om mobiele telefoons en media-afspeelapparaten draadloos te verbinden.

Als u een compatibel apparaat koppelt aan de autoradio, kunt u gebruikmaken van de functies die in de volgende hoofdstukken worden beschreven.

① Weergave van de huidige bron, bij selectie keert u terug naar het hoofdmenu, de huidige bron blijft spelen. ② Selectie van de functie, hier de lijst met apparaten (optie gemarkeerd in kleur). ③ Status van de verbinding ④ Lijst met beschikbare en verbonden apparaten. ⑤ Instellingen ⑥ Zoeken naar beschikbare apparaten starten. ⑦ Lijst met apparaten die bekend zijn bij de autoradio weergeven.

Verbinding maken

Schakel de autoradio in, activeer en open de Bluetooth®-instellingen op uw apparaat of maak uw mobiele apparaat 'zichtbaar', open de telefoonfunctie op de autoradio en zoek met de autoradio naar beschikbare apparaten. Verbind het gewenste apparaat door op de betreffende knop te drukken. Bevestig alle vragen op uw apparaat en autoradio.

• Bevestig eventuele vragen op uw mobiele telefoon onmiddellijk, anders zijn functies mogelijk beperkt of niet beschikbaar of werkt de koppeling niet.
• Dit proces hoeft slechts eenmaal te worden uitgevoerd, daarna maken de apparaten automatisch opnieuw verbinding wanneer ze binnen bereik zijn.

Verbindingen beheren

Via het pictogram op het hoofdschema kunt u bekende of gekoppelde mobiele telefoons beheren (zie ook hoofdstuk AAN/UIT | VOLUME | AUDIOBRONNEN | BEDIENING).

(8) Weergave van de apparaten die bij de autoradio bekend zijn (9) Selectie van het verbindingstype (telefoondisplay/handsfree/streaming)

Wanneer de telefoon op de autoradio wordt weergegeven, worden de opties handsfree bellen en streaming gedeactiveerd. Deze zijn dan beschikbaar via het display van de telefoon.

• Afhankelijk van het aangesloten apparaat zijn niet alle functies beschikbaar. 10 BACK (TERUG) - De functie verlaten ADD (TOEVOEGEN) - Nieuw apparaat toevoegen, ga te werk zoals beschreven op de vorige pagina REFRESH (VERNIEUWEN) - Lijst vernieuwen

Bij de marktintroductie zijn uitgebreide tests van de functie uitgevoerd met verschillende mobiele telefoons en media-afspeelapparaten om de grootst mogelijke compatibiliteit te garanderen. Afhankelijk van het gebruikte apparaat kunnen functies daardoor beperkt zijn of helemaal niet werken. Controleer bij dergelijke problemen of er een update voor uw apparaat of autoradio beschikbaar is.

11. Bluetooth-audiostreaming | Handsfree-inrichting

Uw mobiele telefoon moet zijn verbonden met de autoradio, zie hoofdstuk VERBINDINGEN INSTELLEN EN BEHEREN. Het aangesloten apparaat moet de functies A2DP en AVRCP ondersteunen, zodat u muziek via de autoradio kunt afspelen en de weergave kunt regelen. - Om het telefoonboek te kunnen gebruiken, moet dit op de telefoon worden vrijgegeven. - Pas het volume aan op uw aangesloten apparaat als het geluid te zacht of te hard is. Het is niet mogelijk om vanaf deze autoradio naar een ander apparaat te streamen (zoals luidsprekers en dergelijke); deze autoradio ondersteunt alleen de ontvangst van een muzieksignaal. - Als de aangesloten telefoon andere draadloze functies ondersteunt voor het afspelen van inhoud op de radio en deze zijn geactiveerd, kunnen de bediening en afspeelfuncties afwijken. In dat geval wordt de gebruikersinterface door de mobiele telefoon geleverd en heeft de autoradio hier geen invloed op (zie hoofdstuk TELEFOON WEERGEVEN OP HET RADIODISPLAY).

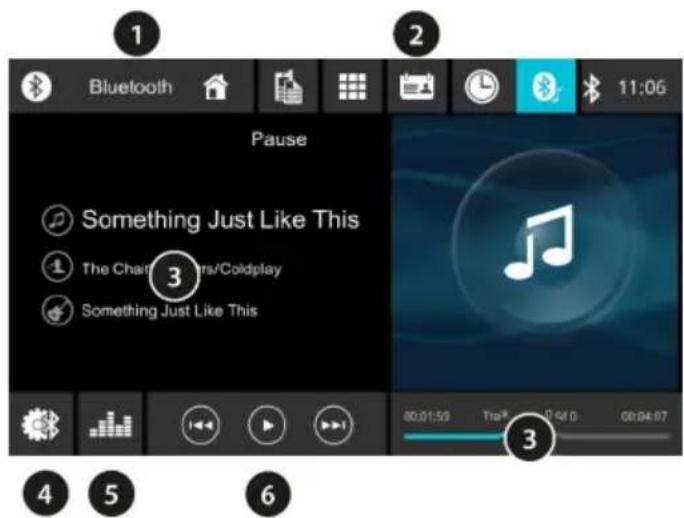

Hoofdscherm

① Weergave van de huidige bron; bij selectie keert u terug naar het hoofdmenu, de huidige bron blijft spelen. ② Selectie van de functie, hier audiostreaming (optie gemarkeerd in kleur). ③ Informatie over het huidige nummer. ④ Instellingen. ⑤ Geluidsinstellingen oproepen (equalizer). ⑥ Titelwisseling terug/vooruit en afspeel/pauzefunctie.

Muziekweergave (audiostreaming)

Selecteer de gewenste bron via het hoofdmenu en bedien de weergave met de betreffende toetsen.

• Als het afspelen niet start of als een verkeerde applicatie op de mobiele telefoon het afspelen start, moet u op uw verbonden mobiele telefoon de juiste audiospeler starten/selecteren waarmee u wilt streamen. De autoradio heeft geen invloed op de keuze van de te gebruiken applicatie op de mobiele telefoon.

Inkomend gesprek

Een inkomend gesprek wordt aangegeven door een beltoon en een melding op het display van de autoradio.

Met de betreffende knoppen op het display van de autoradio kunt u het gesprek aannemen, weigeren of beëindigen.

Uitgaand gesprek

Selecteer de gewenste bron via het hoofdmenu of de telefoontoets, zie hoofdstuk BEDIENINGSELEMENTEN.

Via de betreffende functiekeuzetoetsen kunt u NUMMER KIEZEN, TELEFOONBOEK en OPROEPLIJSTEN selecteren om hier een nummer in te voeren of te zoeken en het nummer te bellen.

12. Apple CarPlay | AndroidAuto

Met deze functie kunt u de inhoud van een aangesloten mobiele telefoon op de radio weergeven, mits de telefoon hiervoor compatibel is.

Afhankelijk van de mobiele telefoon kan deze verbinding met een kabel of draadloos tot stand worden gebracht. Raadpleeg hiervoor de informatie van de fabrikant van uw mobiele telefoon.

De autoradio beschikt hiervoor over de volgende aansluitingen:

• USB-A-aansluiting aan de achterkant van de autoradio (zie hoofdstuk INSTALLATIE | DEMONTAGE | AANSLUITINGEN)
• Draadloos (geen aansluiting/zonder kabel)

Activering:

Sluit een telefoon aan met een originele, volledig bedrade USB-kabel die geschikt is voor gegevensoverdracht en volg de instructies op de apparaten om het scherm vrij te geven.

U kunt het apparaat ook draadloos verbinden en de instructies op de apparaten volgen, mits uw telefoon deze functie ondersteunt.

De bediening gebeurt vervolgens via het display van de autoradio.

In geen geval mag de verbinding handmatig via wifi worden gemaakt, alleen de Bluetooth-verbinding moet worden ingesteld. - Gebruik bij verbindingsproblemen een andere kabel of de originele kabel van uw mobiele telefoon. De inhoud en functies worden geleverd door de

aangesloten mobiele telefoon. De autoradio heeft hierop en op de beschikbaarheid of mogelijke storingen van apps geen invloed. Neem in dat geval contact op met de fabrikant van de mobiele telefoon of de gebruikte app.

Bij de eerste installatie van de functie kan het nodig zijn om de handrem aan te trekken. Let er daarom op dat de autoradio correct is aangesloten (zie hoofdstuk INSTALLATIE | DEMONTAGE | AANSLUITINGEN).

Afspelen starten

Selecteer de gewenste bron via het hoofdmenu.

Hoofdscherm

① Weergave van de inhoud van de mobiele telefoon (telefoonspecifiek, kan afwijken) ② Pictogram om de mobiele telefooninterface te verlaten (kan afwijken)

13. Achteruitrijcamera

Via de camera-aansluiting kunt u het beeld van een optioneel geïnstalleerde camera weergeven. De weergave kan handmatig worden geactiveerd of door de achteruitversnelling in te schakelen.

De autoradio beschikt hiervoor over de volgende aansluitingen:

• Camera-aansluiting REVERSE CAMERA-IN aan de achterzijde (zie hoofdstuk INBOUW | UITBOUW | AANSLUITINGEN)

Handmatige activering van de camera

Selecteer de gewenste bron via het hoofdmenu.

Automatische activering van de camera

Schakel de achteruitversnelling van het voertuig in, de autoradio schakelt over naar de weergave van de camera.

Zorg ervoor dat de camera correct is aangesloten en dat de functie wordt ondersteund via de CAN-bus van uw voertuig. (zie hoofdstuk INSTALLATIE | DEMONTAGE | AANSLUITINGEN) - Configureer de camera/PDC-functie, zie hoofdstuk INSTELLINGEN | MENU. - Afhankelijk van het voertuig en de uitrusting kan de autoradio dynamische camerabeelden weergeven.

Gevaar door afleiding van het verkeer!

Gebruik het camerabeeld alleen als de

situatie dit toelaat en het geen afleiding vormt van het verkeer.

14. CAN-functies (voertuigspecifiek)

Naast de herkenning van de status van het contact voor het automatisch in- en uitschakelen van de autoradio, worden de volgende functies door de autoradio ondersteund. Deze kunnen variëren afhankelijk van de uitrusting/het model en zijn mogelijk niet beschikbaar/ondersteund vanwege het voertuig.

De volledige ondersteuning van de volgende functies is daarom niet gegarandeerd, afhankelijk van het voertuig.

Stuurwielbediening: bij deze autoradio kunt u de knoppen van uw stuurwielbediening gebruiken, die af fabriek aanwezig is. De functies kunnen variëren, maar omvatten over het algemeen functies zoals het wijzigen van het volume, het wisselen van zendergeheugen (FM/DAB) en het wisselen van nummers bij USB en streaming.

Ontsteking (ACC): het apparaat ontvangt via de CAN de statusinformatie van de ontsteking en schakelt hiermee in/uit.

Dimmer: De helderheid van het display kan worden geregeld afhankelijk van de status van de voertuigverlichting. Zie het hoofdstuk INSTELLINGEN | MENU voor instellingsopties.

GALA: snelheidsafhankelijke volumeregeling. Zie het hoofdstuk INSTELLINGEN | MENU voor instellingsopties.

Weergave achteruitrijcamera, PDC, parkeerlijnen (dynamisch/statisch): De autoradio kan het camerabeeld van een in de handel verkrijgbare achteruitrijcamera (FBAS PAL/NTSC-signaal) en de af fabriek ingebouwde PDC-sensoren en de stuurhoek weergeven in de vorm van dynamische parkeerlijnen. Zie het hoofdstuk INSTELLINGEN | MENU voor instellingsopties.

Originele OEM-achteruitrijcamera's worden niet ondersteund. Hiervoor zijn adapters uit de accessoireshandel nodig.

Multifunctioneel display (MFD): Het in de fabriek aanwezige multifunctionele display (MFD) kan, afhankelijk van de uitrusting/het model, informatie zoals zender en titel weergeven wanneer het is ingesteld op de functie AUDIO. Meer informatie hierover vindt u in de handleiding van uw auto.

15. Instellingen | Menu

Selecteer de instellingen door op INSTELLINGEN in het hoofdscherm te drukken.

De volgende instellingen kunnen worden uitgevoerd of aan uw wensen worden aangepast. De instellingen zijn onderverdeeld in verschillende categorieën en worden op de volgende pagina's beschreven:

ALGEMEEN

Algemene autoradio-instellingen

DATE AND TIME (DATUM EN TIJD)

Datum en tijd instellen, automatische tijdinstelling aanpassen

ANTENNA SUPPLY DAB (ANTENNESPANNING DAB)

Antennetoeding DAB in-/uitschakelen

BEEP (TOETSTONEN)

Toetstoon in-/uitschakelen

MICROFOON

Selectie interne of externe microfoon

TAAL

Taal van autoradio instellen

SOFTKEY

Pictogram op het hoofdscherm om te schakelen tussen de functies NIGHT DISPLAY (NACHTVERLICHTING) en CAMERA (CAMERA)

Weergave klimaatregeling: De autoradio kan de betreffende functies van de auto weergeven.

Informatie van het voertuig, zoals geopende kleppen/deuren enz.: De autoradio kan statusmeldingen van het voertuig weergeven, zoals 'Deur geopend' enz. Zie het hoofdstuk INSTELLINGEN | MENU voor instellingsopties.

AUDIO

Niveau- en geluidsinstellingen

VOLUMENIVEAUS

Instelling van de verschillende geluidsniveaus

Open de equalizer om de geluidsinstellingen aan te passen

LOUDNESS

Loudness (basversterking) in-/uitschakelen

GALA

Snelheidsafhankelijk volume in-/uitschakelen

DISPLAY (SCHERM)

Instelling van verschillende weergaveopties

BRIGHTNESS (HELDERHEID)

Aanpassing van de helderheid van het scherm

DIMMER MODE (DIMMERMODUS)

Automatische omschakeling van de helderheid afhankelijk van de voertuigverlichting activeren/deactiveren

KEY COLOR (TOETSENKLEUR)

Aanpassing van de toetsverlichting

CAR (AUTO)

Voertuigspecifieke instellingen die via de CAN van het voertuig beschikbaar worden gesteld, zie ook hoofdstuk CAN-FUNCTIES (VOERTUIGSPECIFIEK)

PARK ASSIST (PARKEERHULP)

Configuratie van de weergave van PDC en/of camera bij het inschakelen van de achteruitversnelling

REVERSE CAMERA MUTE (CAMERA DEMPEN)

Gedrag van het geluid bij het inschakelen van de achteruitversnelling

CAMERA PICTURE (CAMERABEELD)

Camerabeeld spiegel aan/uit

Extern actief systeem aanpassen in-/uitschakelen

DYNAMIC CAMERA LINES (DYNAMISCHE CAMERALIJNEN)

Dynamische cameralijnen in-/uitschakelen

FRONTOPS (VOORZIJDE PDC)

PDC-functie voor PDC-sensoren aan de voorkant activeren/deactiveren

CAR INFO POP-UP (AUTO-INFO POP-UP)

Voertuigstatusinformatie weergeven, zoals 'Deur open'

OTHERS (OVERIGE)

Functies zoals het resetten van de autoradio, het weergeven van de geïnstalleerde softwareversie, enz.

16. Inbouw | Uitbouw | Aansluitingen

Installatie-instructies

U mag de autoradio alleen inbouwen als u ervaring hebt met het inbouwen van autoradio's en bekend bent met de elektriciteit van het voertuig. Neem hiervoor de gegeven informatie over de aansluitingen van de autoradio in acht. De autoradio mag alleen met geschikte adapters worden aangesloten. Er moet worden gecontroleerd of alle kabels de juiste signalen of spanningen doorgeven. Stekkers in het voertuig mogen niet zonder verdere controle rechtstreeks op de autoradio worden aangesloten.

De installatie van de autoradio mag de werking van airbags en andere veiligheidsvoorzieningen of bedieningselementen niet belemmeren of

blokkeren.

De accu van de auto (minpool, massa) moet worden losgekoppeld voordat de autoradio wordt geïnstalleerd, anders kunnen er fouten of zelfs schade aan de autoradio of de elektronica van de auto ontstaan.

De veiligheidsinstructies van de autofabrikant moeten in acht worden genomen (airbag, alarmsysteem, boordcomputer, startonderbreker enz.).

Voor de montage van de autoradio moeten met speciaal gereedschap de afdekkingen van het voertuig worden verwijderd. Deze taak moet door een vakman worden uitgevoerd.

Bij het plaatsen van de autoradio mag er geen druk worden uitgeoefend op de bedieningselementen en/of het display/displayframe.

Afhankelijk van het voertuig waarin de autoradio moet worden ingebouwd, zijn optionele en specifieke aansluitadapters en/of inbouwaccessoires zoals inbouwframes, sierlijsten enz. nodig. Deze zijn verkrijgbaar bij de vakhandel.

Inbouwfouten kunnen leiden tot beschadiging van de autoradio of de elektronica van de auto.

Zorg ervoor dat er bij het in- en uitbouwen geen kabels of stekkers worden beschadigd.

Beschadigde stekkers of kabels mogen niet meer worden gebruikt.

De behuizing van de autoradio wordt tijdens het gebruik heet. Zorg ervoor dat er geen kabels tegen de behuizing aanliggen.

Installatieplaatsen met een hoge luchtvochtigheid of veel stof/vuil kunnen leiden tot storingen of defecten aan de autoradio.

Raadpleeg uw car-hifi-installatiespecialist als u hulp nodig hebt bij de installatie van de autoradio.

Blaupunkt aanvaardt geen aansprakelijkheid of garantie voor schade en/of de gevolgen daarvan die veroorzaakt worden door onjuiste en/of ondeskundige installatie, bediening of gebruik.

Aansluitingen en definities van de aansluitingen

#

① POWER:

Aansluiting voor FAKRA-adapter met CAN-interface (meegeleverd) en zekering (15 A). Alternatief: adapter op open kabeluiteinden, adaptermarkering en bijbehorende functieomschrijving moeten strikt in acht worden genomen (meegeleverd). ② MIC:

Aansluiting voor externe microfoon, omschakeling gebeurt via de instellingen van de autoradio

③ GPS: aansluiting GPS-antenne ④ Universele aansluiting, bezetting zie aansluitadapter & tekening (meegeleverd) ⑤ DAB:

DAB-antenne: SMB-aansluiting met 12 volt fantoomvoeding, (max. 150 mA, schakelbaar via de instellingen) ⑥ RADIO:

FM/AM-antenne (FAKRA-aansluiting). Passieve adapter op 2x FAKRA meegeleverd, met 12 volt fantoomvoeding max. (150 mA, niet schakelbaar)

⑦ USB: USB-A-aansluiting aan de rechterzijde ⑧ Ventilator:

Niet afdekken, geen kabels of voorwerpen in de openingen steken.

FL+/FL-/RL+/RL-/FR+/FR-/RR+/RR-:

Luidsprekeraansluitingen

LINE-OUT: Voorversterkeruitgangen voor het aansluiten van een externe versterker

SUBWOOFER: Subwooferuitgang voor het aansluiten van een actieve subwoofer

AV-IN/VIDEO IN: audio-/video-ingang voor bron AV-IN

B+: Accu (KI.30), permanente stroomvoorziening van de voertuigaccu.

P.ANT: geschakelde voeding voor actieve antennes (12 V, max. 150 mA).

P.CNTR: Stuurspanning voor externe eindversterkers/subwoofers (12 V, max. 150 mA).

ILLUMINATION: voertuigverlichting-ingang (Kl.58), nodig voor het automatisch omschakelen van de helderheid van toetsen/display en het nachtontwerp van de autoradio. De ingang vereist 0 V (uit) / 5-14,4 V (geactiveerd). PWM-signalen kunnen flikkeringen op het display veroorzaken en kunnen in dit geval niet worden gebruikt.

BRAKE: aansluiting handremsignaal

REVERSE: aansluiting achteruitsignaal

ACC: geschakelde ontstekingsplus van het contactslot (KI.15).

GND: massa (Kl.31).

De functies van de stekker met het cijfer ① worden bij gebruik van de FAKRA-aansluiting via CAN aangestuurd en mogen niet afzonderlijk worden aangesloten! De stekkers hebben een vergrendeling. Bij het loskoppelen van de stekkers moet u de vergrendeling op de juiste manier losmaken en geen geweld gebruiken, anders bestaat het risico dat het apparaat of de adapter beschadigd raakt! De autoradio ondersteunt geen cd-wisselaars, interfaces of andere componenten die compatibel zijn met oudere Blaupunkt-autoradio's. Zorg ervoor dat de ontsteking en de permanente plus correct zijn aangesloten, anders kan de autoradio een verhoogd stroomverbruik hebben en niet volledig uitschakelen. Dit kan ook leiden tot ontlading of beschadiging van de autoaccu, defecten aan de voertuigelektronica of andere externe componenten!

17. Nuttige informatie | Technische gegevens

Garantie

De wettelijke bepalingen die in het betreffende land gelden, zijn van toepassing, evenals eventuele uitgebreide garanties, afhankelijk van het land/de dealer.

Neem bij vragen contact op met uw Blaupunkt-dealer.

Service

Als u ooit een beroep moet doen op een reparatieservice, neem dan rechtstreeks contact op met de dealer waar u de autoradio hebt gekocht. Op www.blaupunkt.com vindt u informatie over servicepartners in uw land.

Technische gegevens

FM-frequentiebereik: 87,5-108 MHz

DAB-frequentiebereik: 174,928-239,200 MHz (kanaal 5A-13F)

Luidsprekerimpedantie: ≥ 4 ohm/kanaal Voeding

Bedrijfsspanning: 12 V (14,4 V)

Stroomverbruik

Bedrijf: <10 A

Uitgeschakeld (ACC uit): < 5 mA

Ingangen/uitgangen

Antenne/versterker: 12 V, max. 150 mA

FM-antenne: 12 V, max. 150 mA

DAB-antenne: 12 V, max. 150 mA

USB-aansluiting: 5 V, max. 2 A

Voorversterkeruitgang: 2 Vss

Stuurwielbediening: via CAN-bus*

Ontsteking (ACC): via CAN-bus*/analoog

Dimmer: via CAN-bus*/analoog

Volume (GALA): via CAN-bus*

Achteruitrijsignaal (REVERSE) via CAN-bus*/analoog

• CAN-functies kunnen variëren afhankelijk van de uitrusting/het model en zijn mogelijk niet beschikbaar/ondersteund vanwege het voertuig. Afhankelijk van het voertuig is het mogelijk dat niet alle functies volledig worden ondersteund. Achteraf gemonteerde speciale accessoires, zoals standkachels, worden niet ondersteund.

Compatibiliteitslijst voertuigen

Model (Quadlock II)		Type	Modeljaar
VW Amarok	2H	2010 - 2016
VW Caddy	2K/2C	2003 - 2014
VW CC	35	2012 - 2016
VW EOS	1F	2006 - 2015
VW Golf V	1K	2003 - 2008
VW Golf V Variant	1K	2007 - 2009
VW Golf VI	5K	2008 - 2012
VW Golf VI Variant	AJ	2009 - 2013
VW Golf VI Cabrio	51	2011 - 2016
VW Golf V Plus	5M/52	2005 - 2008
VW Golf VI Plus	52	2008 - 2013
VW Jetta V / Bora	1K	2005 - 2010
VW Jetta VI	16	2010 - 2015
VW Passat	3C/36	2005 - 2014
VW Passat Alltrack	36	2012 - 2014
VW Passat CC	35	2008 - 2012
VW Passat Variant	3C/36	2005 - 2014
VW Polo	6R	2010 - 2014
VW Scirocco III	13	2008 - 2014
VW Sharan	7N	2010 - 2015
VW Tiguan	5N	2007 - 2014
VW Touran	1T	2003 - 2015
VW T5	7H / 7E / 7J	(1e facelift)	2009 - 2015
SEAT Alhambra		71	2010 - 2015
SEAT Altea	5P	2004 - 2015
SEAT Altea Freetrack		5P	2007 - 2009
SEAT Altea XL	5P	2006 - 2015
SEAT Toledo	5P	2004 - 2009
SEAT Toledo	KG	2012 - 2013
ŠKODA Octavia II	1Z	2009 - 2013
ŠKODA Octavia II Stationwagen		1Z	2009 - 2013
ŠKODA Octavia II Scout		1Z	2009 - 2013
ŠKODA Rapid	NH	2012 - 2015
ŠKODA Rapid Spaceback		NH	2013 - 2015
ŠKODA Superb II	3T	2008 - 2014
ŠKODA Superb II Stationwagen	3T	2008 - 2014
ŠKODA Yeti	5L	2009 - 2014

• Het fysieke ontwerp van het OEM-apparaat en het frontpaneel moeten overeenkomen.
• Modellen die niet in de compatibiliteitslijst staan, zijn niet compatibel. Het apparaat kan worden gebruikt als vervanging voor OEM-modellen RNS310/315/510 en RCD310/315/330/350/510. Voertuigen met een andere Quadlock-stekker (zoals Quadlock III/ "Power Quadlock") kunnen niet worden gebruikt.

18. Foutopsporing

Hieronder vindt u enkele foutmeldingen en mogelijke oplossingen.

Als u nog steeds problemen heeft met de autoradio, neem dan contact op met uw dealer of de Blaupunkt-service. Laat de installatie van de autoradio bij problemen controleren of uitvoeren door een deskundige, gekwalificeerde persoon.

De meeste problemen die kunnen optreden, zijn te wijten aan aansluit- en bedieningsfouten.

Lees de handleiding volledig en aandachtig door.

• Sommige punten zijn mogelijk niet van toepassing op uw model, omdat de betreffende functie of optie niet aanwezig is.

• Na de installatie branden de controlelampjes voor de airbag in het dashboard/de snelheidsmeter niet meer, de autoradio blokkeert en geeft PHONE of TELEFON weer, enz.:

De autoradio is verkeerd aangesloten of er zijn kabels beschadigd. Koppel onmiddellijk de accu van de auto los en verwijder de autoradio. Laat de installatie uitvoeren/controleren door een deskundige, gekwalificeerde persoon.

• Autoradio kan niet worden ingeschakeld, of de autoradio geeft bij het inschakelen 1 HOUR/1 STUNDE weer en schakelt na een uur uit:

De ontstekingsplus is niet aangesloten of niet actief. Controleer de aansluitingen.

• Bij hogere volumes flikkert het display of de autoradio schakelt volledig UIT:

Controleer de kabeldoorsnede van de stroomvoorziening.

Laat de installatie uitvoeren/controleren door een deskundige, gekwalificeerde persoon.

• Problemen met de geluidsweergave, afzonderlijke of alle kanalen vallen UIT:

Controleer de bekabeling van de luidsprekers en de luidsprekers zelf. Geen enkele kabel mag contact maken met de aarde en de afzonderlijke kanalen mogen niet onder de opgegeven minimumimpedantie komen (zie technische gegevens).

• De afstandsbediening werkt niet:

Verwijder het kleine plastic folie uit het batterijvakje.

Controleer of de batterij goed zit.

Richt de afstandsbediening met direct zicht op de autoradio.

Let op of de contacten goed vastzitten.

Niet alle modellen hebben deze functie.

• Autoradio gaat niet aan / autoradio reageert niet op contact / autoradio schakelt na een bepaalde tijd steeds automatisch UIT / autoradio kan niet zonder contact worden ingeschakeld:

Zijn de ontsteking/permanente plus correct aangesloten? De ontstekingsplus moet correct 0 volt/volledige spanning schakelen, er mag in de stand "ontsteking uit" geen restspanning op de ontstekingsplus staan.

Controleer of de autoradio correct is aangesloten. De stekkers van de auto mogen in geen geval rechtstreeks op de autoradio worden aangesloten zonder dat de pinbezetting vooraf PIN voor PIN is gecontroleerd.

Laat de installatie uitvoeren/controleren door een deskundige, gekwalificeerde persoon.

- Instellingen en/of zendergeheugen gaan verloren, klok werkt niet correct:

In principe slaat de autoradio de instellingen permanent op, ook zonder stroomvoorziening. Sommige instellingen worden echter pas na een correcte uitschakeling permanent opgeslagen of hebben een permanente stroomvoorziening nodig. Daarom moet de autoradio absoluut correct worden uitgeschakeld.

Functies zoals de tijd, de laatste audiobron en de laatste afspeelpositie van USB/CD vereisen een permanente stroomvoorziening. Voor een goede werking moet de autoradio correct worden aangesloten op een permanente pluspool, die tijdens het gebruik niet mag worden onderbroken, anders kunnen er fouten of schade aan de software/het geheugen ontstaan.

Niet alle modellen hebben een permanent geheugen. Controleer dit aan de hand van de productbeschrijving. Ongeacht dit moet het apparaat echter altijd correct worden aangesloten.

- De autoradio heeft geen of slechte radio-ontvangst:

Controleer de antenne voor het betreffende ontvangstgebied.

Controleer of u een fantoomvoedingsadapter nodig hebt als de antenne voor het betreffende ontvangstgebied deze niet van de radio krijgt. Is de antenne correct gemonteerd? Veel antennes hebben een tegenpool (carrosserie) nodig.

Antennes die op de ruit worden geplakt, mogen niet op beslagen ruiten worden gemonteerd.

LED-lampen of andere elektrische componenten kunnen de radio-ontvangst ernstig verstoren. Sluit de aanwezigheid van dergelijke storingen uit.

Zorg er bij het eerste gebruik van de autoradio voor dat deze is ingesteld op de juiste radiozone, voor zover de autoradio deze instellingsoptie biedt (zie hoofdstuk INSTELLINGEN | MENU).

- In DAB-modus worden plotseling NO SIGNAL / NO SERVICE weergegeven of valt de ontvangst weg:

Het huidige ensemble (programmapakket) heeft een te zwak signaal en het audiosignaal kan niet worden gedecodeerd. Kies een ander ensemble/verander uw locatie/controleer de DAB-antenne.

- De autoradio geeft in de radiomodus plotseling SEEK PI (ZOEKEN PI)/SEEK TP

(ZOEKEN TP) weer of schakelt over naar een andere zender:

Controleer de antennes en de installatie van de autoradio. Schakel indien nodig de alternatieve frequentiefunctie uit (zie hoofdstuk INSTELLINGEN | MENU). Slechte ontvangst kan ertoe leiden dat de autoradio van zender verandert wanneer de verkeersinformatieprioriteit is geactiveerd.

- De autoradio geeft in de radiofunctie de zendernaam niet correct/niet meer weer:

Controleer de ontvangst (controleer de antenne). Let op: sommige zenders zenden in plaats van de zendernaam tijdelijk aanvullende informatie uit in plaats van de RDS-zendernaam. De autoradio heeft hier geen invloed op.

- USB, cd, DVD, SD of andere gegevensdragers werken niet:

Controleer de functie met een ander gegevensdrager, formatteer de gegevensdrager opnieuw, speel er andere bestanden af.

Controleer of de autoradio is voorzien van transportbeveiligingen van het cd-/dvd-station en verwijder deze vóór de installatie.

- Mobiele telefoon laadt niet of slechts langzaam via USB:

Dit is afhankelijk van de telefoon en de gebruikte kabel. Snel oplaadfuncties van specifieke fabrikanten worden niet ondersteund.

- Telefoonboek wordt niet weergegeven, telefoon maakt geen verbinding, beller is niet hoorbaar:

Houd er rekening mee dat het automatisch opnieuw verbinden alleen correct werkt als de radio correct is aangesloten op ACC/ontstekingsplus (Kl.15) en BATT/batterij (Kl.30). Controleer of er software-updates beschikbaar zijn voor de telefoon en/of autoradio.

Reset de autoradio via NORMSET (zie hoofdstuk INSTELLINGEN | MENU) of druk op de RESET-toets, zie hoofdstuk BEDIENINGSELEMENTEN.

Verwijder de autoradio uit de lijst in de telefoon en maak vervolgens opnieuw verbinding. Bevestig alle autorisatieverzoeken op de telefoon met JA.

Gebruik ter controle een andere telefoon.

- Streaming en telefoon zijn te zacht of niet hoorbaar:

Afhankelijk van het model slaan telefoons de volumes voor verschillende aangesloten apparaten en verschillende toepassingen afzonderlijk op. In dit geval moet u een audio-uitvoer van de app met het te lage volume activeren (muziekweergave van de betreffende app of navigatie-aankondiging starten) en tijdens de weergave het volume op de telefoon aanpassen. (De ondersteuning van deze functie is mogelijk afhankelijk van het aangesloten apparaat).

- De beller hoort u niet:

Controleer de aansluiting van de externe microfoon.

Controleer de installatie van de microfoon in de instellingen (indien aanwezig).

Probeer een andere telefoon.

• De SUB-OUT of de instellingsopties waarvan in de autoradio hebben geen functie (afhankelijk van het model):

Controleer of de subwoofer correct is aangesloten op de SUB-Out-uitgang van de autoradio, anders hebben de opties in de geluidsinstellingen geen invloed.

• Er is iets mis met de DAB-zenderlijst, er worden verkeerde DAB-zenders opgeroepen, DAB-zenders spelen niet af:

Start een volledige scan van de DAB-zenders om mogelijke fouten/inconsistenties in de zenderlijst te verhelpen.

• Fout/probleem staat hier niet vermeld. Een functie van de autoradio werkt niet zoals verwacht/autoradio gedraagt zich niet zoals verwacht:

Reset de autoradio (zie hoofdstuk INSTELLINGEN | MENU) en/of druk op de RESET-toets (beschikbaarheid afhankelijk van het model). Laat de installatie uitvoeren/controleren door een deskundige, gekwalificeerde persoon.

Neem contact op met de klantenservice. Let op: een nauwkeurige foutbeschrijving en de vermelding van de huidige software van de autoradio zijn onontbeerlijk wanneer u contact opneemt met de klantenservice (software-opvraag zie hoofdstuk INSTELLINGEN | MENU)

1. Bedieningselementen

① Home-knop:

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Cabriolet 51 2011-2016

VW Golf V Plus 5M/52 2005-2008

VW Golf VI Plus 52 2008-2013

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008-2012

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Cabriolet 51 2011-2016

VW Golf V Plus 5M/52 2005

VW Golf VI Plus 52 2008

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW T5 7H/7E/7J (1e facelift) 2009-2015

SEAT Alhambra 71 2010-2015

SEAT Altea 5P 2004-2015

SEAT Altea Freetrack 5P 2007-2009

SEAT Altea XL 5P 2006-2015

SEAT Toledo 5P 2004-2009

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Cabriolet 51 2011-2016

VW Golf V Plus 5M/52 2005-2008

VW Golf VI Plus 52 2008-2013

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008-2012

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW T5 7H/7E/7J (1. facelift) 2009-2015

SEAT Alhambra 71 2010-2015

SEAT Altea 5P 2004-2015

SEAT Altea Freetrack 5P 2007-2009

SEAT Altea XL 5P 2006-2015

SEAT Toledo 5P 2004-2009

SEAT Toledo KG 2012-2013

SKODA Octavia II 1Z 2009-2013

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Convertible 51 2011-2016

VW Golf V Plus 5M/52 2005-2008

VW Golf VI Plus 52 2008-2013

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008-2012

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW T5 7H/7E/7J (1e revisie) 2009-2015

SEAT Alhambra 71 2010-2015

SEAT Altea 5P 2004-2015

SEAT Altea Freetrack 5P 2007-2009

SEAT Altea XL 5P 2006-2015

SEAT Toledo 5P 2004-2009

VW Golf VI 5K 2008-2012

VW Golf VI Variant AJ 2009-2013

VW Golf VI Cabrio 51 2011-2016

VW Golf V Plus 5M/52 2005-2008

VW Golf VI Plus 52 2008-2013

VW Jetta V/Bora 1K 2005-2010

VW Jetta VI 16 2010-2015

VW Passat 3C/36 2005-2014

VW Passat Alltrack 36 2012-2014

VW Passat CC 35 2008-2012

VW Passat Variant 3C/36 2005-2014

VW Polo 6R 2010-2014

VW Scirocco III 13 2008-2014

VW Sharan 7N 2010-2015

VW Tiguan 5N 2007-2014

VW Touran 1T 2003-2015

VW T5 7H/7E/7J (vóór facelift) 2009-2015

SEAT Alhambra 71 2010-2015

SEAT Altea 5P 2004-2015

SEAT Altea Freetrack 5P 2007-2009

SEAT Altea XL 5P 2006-2015

SEAT Toledo 5P 2004-2009
