Wolfsburg 648 - Bilradio BLAUPUNKT - Gratis brugsanvisning og manual

Produkttype	Bilradio
Mærke	Blaupunkt
Model	Wolfsburg 648
Køretøjskompatibilitet	Volkswagen, SEAT, ŠKODA (udvalgte modeller, se vejledning)
FM-radio	87,5 – 108 MHz
DAB/DAB+-radio	174,928 – 239,200 MHz (kanaler 5A-13F)
Driftsspænding	12 V (14,4 V)
Strømforbrug	<10 A
Sikring	15 A
USB-port	5 V, maks. 2 A (opladning og afspilning)
Forforstærkerudgange	2 Vss (for, bag, subwoofer)
Bluetooth	Streaming af lyd (A2DP, AVRCP) og håndfrit sæt
Apple CarPlay / Android Auto	Via USB-kabel eller trådløst
Bakkamera	RCA-indgang (FBAS PAL/NTSC-signal), manuel eller automatisk aktivering
CAN-funktioner	Ratbetjening, GALA, dæmper, PDC, MFD
Display	LCD-farveskærm
AV-IN-indgang	RCA lyd og video
Filformater USB	MP2, MP3, WMA, FLAC, WAV ; FAT16/32/exFAT-systemer
Mikrofon	Ekstern (medfølger) eller intern (valgbar)
Vedligeholdelse	Tør eller let fugtig fnugfri klud
Sikkerhed	Laser klasse 1, må ikke åbnes, moderat lydstyrke under kørsel
Softwareopdatering	Via USB-nøgle
Leveringsomfang	Bilradio, brugsanvisning, ekstern mikrofon, Quadlock-kabel, FAKRA-antenneadapter

Ofte stillede spørgsmål - Wolfsburg 648 BLAUPUNKT

Hvordan nulstiller jeg bilradioen?

Brug funktionen NORMSET i menuen Indstillinger eller tryk på knappen RESET på forsiden af enheden (se kapitel Betjeningselementer).

Hvorfor opretter min telefon ikke forbindelse via Bluetooth?

Sørg for, at Bluetooth på din telefon er aktiveret og synlig. Åbn Telefon-funktionen på bilradioen og start en søgning. Bekræft alle anmodninger på begge enheder. Hvis problemet fortsætter, skal du slette bilradioen fra telefonens enhedsliste og prøve igen.

Hvordan indstiller jeg uret?

Gå til menuen Indstillinger > Generelt > Dato og tid. Du kan indstille manuelt eller aktivere automatisk indstilling via RDS-systemet.

Hvad gør jeg, hvis DAB-modtagelsen er dårlig?

Kontroller DAB-antennen og dens strømforsyning (12V, maks. 150 mA). Udfør en ny stationssøgning i DAB-menuen. Hvis signalet er for svagt, skal du flytte dig eller kontrollere antennen.

Kan jeg oplade min telefon via USB-porten?

Ja, USB-porten leverer 5V / maks. 2A. Dog understøttes producentspecifikke hurtigopladningsfunktioner ikke. Ladestrømmen afhænger af kablet og telefonen.

Hvordan bruger jeg Apple CarPlay eller Android Auto?

Tilslut din telefon via et kompatibelt originalt USB-kabel eller trådløst, hvis det understøttes. Følg instruktionerne på skærmen. Ved første opsætning skal håndbremsen være aktiveret.

Hvorfor slukker bilradioen efter en time?

Denne adfærd indikerer, at køretøjets tænding ikke er korrekt tilsluttet eller aktiv. Kontroller forbindelsen til ACC-ledningen (tænding) og den permanente strømforsyning (B+). Bilradioen skal være korrekt tilsluttet.

Hvordan aktiverer jeg bakkameraet?

Tilslut kameraet til REVERSE CAMERA-IN-indgangen. Skærmen kan aktiveres manuelt via menuen eller automatisk ved at sætte i bakgear. Sørg for, at funktionen understøttes af dit køretøjs CAN-bus.

Går indstillinger og gemte stationer tabt?

Bilradioen bevarer indstillingerne selv uden strøm, men visse funktioner (ur, seneste kilde) kræver en korrekt tilsluttet permanent strømforsyning. Sluk altid enheden korrekt.

Hvordan opdaterer jeg softwaren?

Download opdateringen fra Blaupunkts hjemmeside til en USB-nøgle. Indsæt den i USB-porten og følg instruktionerne på skærmen. Download ikke software fra eksterne kilder.

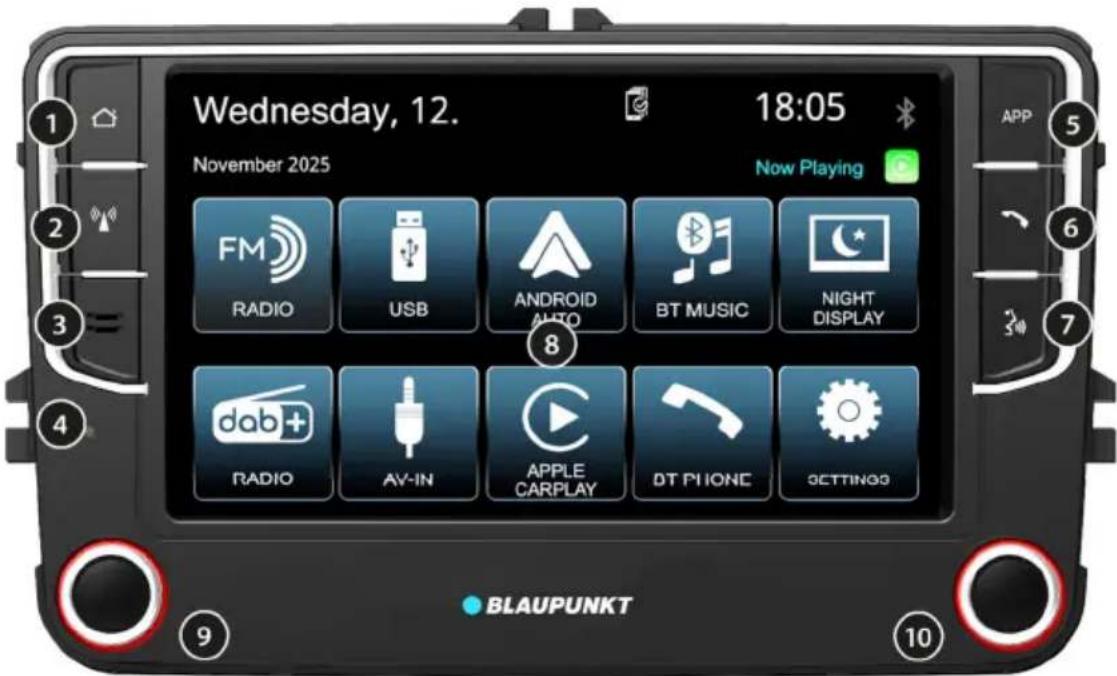

BRUGSANVISNING Wolfsburg 648 BLAUPUNKT

Åbner radioen eller skifter mellem FM- og DAB-radio

③ Mikrofon:

Intern håndfri mikrofon

④ RESET-knap

Nulstiller bilradioen

⑤ APP-knap:

Åbner telefonens display, når der er forbindelse

⑥ Telefonrør:

Besvare opkald/åbne opkaldsfunktionen/åbne indstillinger, når der er tilsluttet noget telefon

⑦ Stemmeindgang:

Start stemnestyring fra den tilsluttede telefon (Apple CarPlay/Android Auto)

⑧ Display

⑨ Venstre tryk-/drejeknap:

Funktion afhængigt af driftsform (skift af station, skift af titel)

Vi ønsker Dem tillykke med Deres nye Blaupunkt-bilradio og håber, De får stor glæde af den.

Læs denne betjeningsvejledning grundigt igennem, inden du tager radioen i brug, så du bliver fortrolig med radioens funktioner.

Hvis der mod forventning opstår problemer, skal du kontrollere i brugsanvisningen, om du selv kan løse problemet. Se også kapitlet FEJLFINDING i slutningen af brugsanvisningen.

Din forhandler og Blaupunkt-kundeservice hjælper dig gerne, hvis du ikke selv kan løse problemet.

Kontaktoplysninger findes på www.blaupunkt.com.

Denne vejledning gælder muligvis for forskellige modeller, der adskiller sig fra hinanden med hensyn til funktionsomfang, hvorfor nogle funktioner og muligheder muligvis ikke er tilgængelige eller afviger på din model.

Der forbeholdes ret til tekniske ændringer med henblik på forbedring af bilradioen, hvilket kan medføre afvigelser fra de funktioner, der er beskrevet i denne brugsanvisning.

Indhold

1. Betjeningselementer
2. Tillykke | Indholdsfortegnelse
3. Sikkerhedshenvisninger
4. Generelle oplysninger | Leveringsomfang | Softwareopdatering
5. Tænd/sluk | Lydstyrke | Lydkilder | Betjening
6. Analog radiodrift: FM/mellembølge
7. Digital radiodrift: DAB/DAB+
8. Afspilning af eksterne enheder og datamedier: USB
9. Afspilning af eksterne enheder og datamedier: AV-IN
10. Oprette og administrere forbindelser
11. Bluetooth-lydstreaming | Håndfri anordning
12. Apple CarPlay | Android Auto
13. Bakkamera
14. CAN-funktioner (køretøjsspecifikke)
15. Indstillinger | Menu

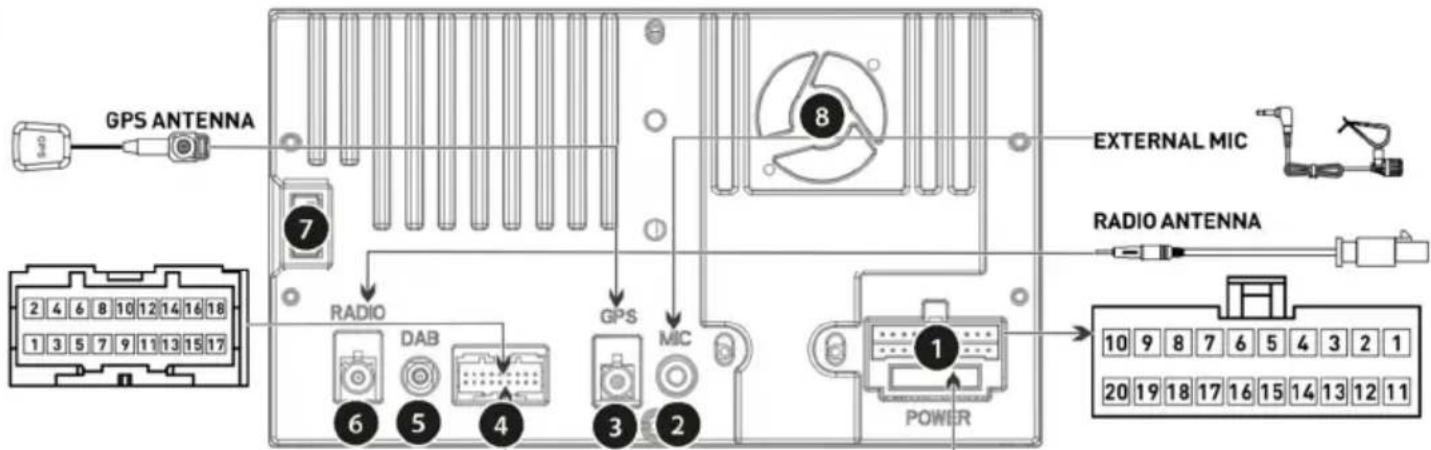

16. Montering | Afmontering | Tilslutninger
17. Nyttige oplysninger | Tekniske data
18. Fejlfinding

3. Sikkerhedshenvisninger

Sikkerhedshenvisninger

Bilradioen er fremstillet i overensstemmelse med den nyeste teknologi og fastlagte sikkerhedsretningslinjer. Der kan dog opstå farer, hvis du ikke overholder sikkerhedshenvisningerne i denne vejledning.

Denne vejledning skal gøre dig fortrolig med bilradioens funktioner.

• Læs derfor vejledningen omhyggeligt og i sin helhed, inden du monterer eller bruger bilradioen.
• Opbevar vejledningen, så den altid er tilgængelig for alle brugere. Giv altid bilradioen videre til tredjemand sammen med denne vejledning. Følg vejledningerne til de enheder, du bruger sammen med bilradioen.
• Brug bilradioen, hvis der opstår et problem.

Anvendte symboler

I denne vejledning anvendes følgende symboler:

FARE! Advarsel om personskade

FORSIGTIG! Advarsel om beskadigelse af DVD-/CD-drevet eller de anvendte medier

FARE! Advarsel om høj lydstyrke

CE-mærket bekræfter overholdelse af EU-direktiver

Bemærkning. Forhold og særlige forhold, der skal tages i betragtning ved brug af bilradioen. - Oversigt

Trafiksikkerhed

Vær opmærksom på følgende bemærkninger vedrørende trafiksikkerhed.

Brug din bilradio på en sådan måde, at du til enhver tid kan styre dit køretøj sikkert.

Brug af bilradiofunktioner under kørslen kan distrahere din opmærksomhed fra trafikken og føre til alvorlige ulykker!

D A

Undlad at bruge alle funktioner, der distraherer din opmærksomhed fra trafikken og betjeningen af køretøjet under

kørslen. For at bruge sådanne funktioner skal du standse på et egnet sted, trække håndbremsen og betjene din bilradio, mens køretøjet står stille.

politiet). I pauser, hvor lyden er slået fra (f.eks. ved skift af lydkilde), kan ændringer i lydstyrken ikke høres. Øg ikke lydstyrken i pauser, hvor lyden er slået fra.

Generelle sikkerhedshenvisninger

Du må ikke ændre eller åbne bilradioen.

Der er ingen dele indeni, som skal vedligeholdes af brugeren. Stik ikke genstande ind i åbningerne på bilradioen, og skru ikke uegnede skruer ind i kabinettet.

Autoradioer med CD-/DVD-drev indeholder en klasse 1-laser, der kan skade dine øjne.

Bestemt anvendelse:

Denne bilradio er beregnet til installation og brug i et køretøj med 12 volt eller 24 volt ombordnetspænding (afhængigt af model) og skal installeres i en DIN-skakt. Overhold bilradioens effektgrænser. Bilradioen er beregnet til privat, ikke-kommerciel brug.

Lad reparationer og om nødvendigt også installationen udføre af en kompetent, kvalificeret person.

4. Generelle oplysninger | Leveringsomfang | Softwareopdatering

Overensstemmelseserklæring

Blaupunkt Competence Center Car Multimedia EvoSales GmbH erklærer hermed, at denne bilradio er i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser i direktiv RED 2014/53/EU og direktiv RoHS 2011/65/EU. Overensstemmelseserklæringen findes på internettet under www.blaupunkt.com. Hvis den ikke er tilgængelig der, kan den rekvireres hos os.

Oplysninger om varemærker

Alle nævnte varemærker og deres logoer, varenavne eller firmanavne, der henvises til i denne brugsanvisning, anvendes kun til identifikationsformål og tilhører de respektive ejere.

Rengøringsanvisninger

Opløsningsmidler, rengørings- og skuremidler samt cockpit-spray, luftfriskere og plastplejemidler kan indeholde stoffer, der kan angribe bilradioens overflade. Brug kun en tør eller let fugtig, fnugfri, blød klud til rengøring af bilradioen.

Bortskaffelsesanvisninger

Bortskaf ikke din bilradio i husholdningsaffaldet! Brug de tilgængelige retur- og indsamlingssystemer til

bortskaffelse af bilradioen og tilbehøret, eller aflever det til din forhandler/producent.

Leveringsomfang

Leveringen omfatter:

• Bilradio
• Brugsanvisning
• Ekstern mikrofon
• Tilslutningskabel Quadlock med CAN-interface - Tilslutningskabel med åbne kabelender
• Antenneadapter FAKRA 2-dobbelt til 1-dobbelt (passiv)

Anbefalet eller eventuelt nødvendigt tilbehør (ikke inkluderet i leveringen):

DAB-vinduesantenne: 2006 021 000 000 - Aktiv/passiv antennesplitter eller andre nødvendige adaptere, afhængigt af køretøjet

For yderligere oplysninger om passende tilbehør til din bil bedes du kontakte din forhandler eller bilproducent.

Softwareopdatering

Bilradioens software kan opdateres via et eksternt lagringsmedie. Vejledningen til opdateringen og yderligere oplysninger følger med opdateringen. Opdateringer kan fås via supporten.

Hvis du sender en forespørgsel om en opdatering til Blaupunkt, bedes du give os så detaljerede oplysninger som muligt om, hvilket problem du har med din bilradio. Supporten har også brug for oplysninger om den softwareversion, der aktuelt er installeret på bilradioen (se kapitlet INDSTILLINGER | MENU). Hvis bilradioen fungerer korrekt, er en opdatering ikke nødvendig, da enhver opdatering indebærer en vis risiko for fejl under udførelsen af opdateringen. På trods af omhyggelige tests kan der i sjældne tilfælde opstå nye eller andre fejl, eller funktioner kan blive ændret på en uønsket måde. Overfør ikke software fra eksterne kilder til bilradioen, da dette kan beskadige bilradioen uopretteligt. Enkelte optioner/funktioner på bilradioen kan afvige fra vejledningen, da optioner/funktioner kan være ændret, tilføjet eller fjernet som følge af videreudvikling af softwaren. Dette udgør ikke en mangel eller en grund til reklamation af bilradioen.

5. Tænd/sluk | Lydstyrke | Lydkilder | Betjening

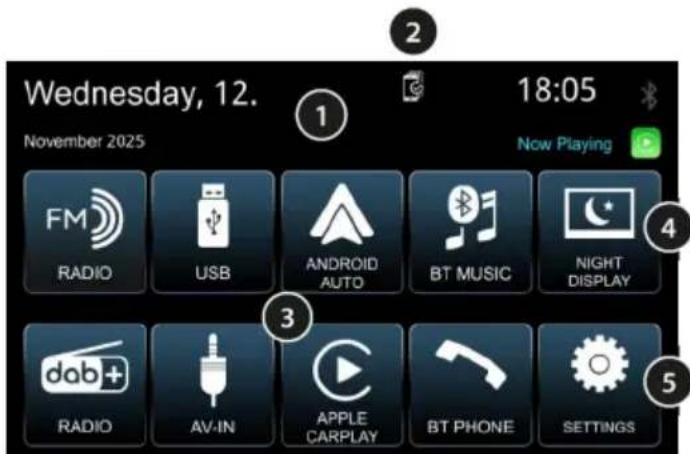

Hovedskærm HOME

① Statuslinje med visning af dato, klokkeslæt, forbindelsesstatus og den kilde, der aktuelt afspilles. ② Åbning af menuen til administration af tilsluttede mobiltelefoner ③ Tilgængelige mediekilder på bilradioen ④ Dæmp/sluk displayet, kan også skiftes til at åbne kameraet (se afsnittet INDSTILLINGER | MENU) ⑤ Åbne indstillinger for bilradioen

Tænd/sluk

Tryk kort på den venstre tryk-/drejeknap for at tænde.

For at slukke skal du holde den venstre tryk-/drejeknap nede i mere end et sekund.

Bemærk, at bilradioen efter tænding/slukning har brug for nogle sekunder, før du kan slukke/tænde den igen, da interne processorer stadig er aktive i baggrunden.

Bilradioen kan ikke tændes, når bilens tænding er slukket.

Tænd/sluk via bilens tænding

Hvis tændingen slukkes, mens bilradioen er tændt, slukkes bilradioen automatisk og tændes igen, når tændingen tændes.

Hvis bilradioen er blevet slukket ved at trykke på den venstre tryk-/drejeknap, forbliver den slukket, når tændingen slås til/fra, indtil den manuelt tændes igen.

Hvis funktionen ikke fungerer som beskrevet, er bilradioen ikke tilsluttet korrekt.

Ændring af lydstyrken

Lydstyrken kan indstilles med den venstre tryk-/drejeknap. Lydstyrken kan indstilles fra 0 (ingen lyd) til 40 (fuld lydstyrke).

Den indstillede lydstyrke vises på displayet i nogle sekunder.

Sætte bilradioen på lydløs (Mute)

Tryk kort på den venstre tryk-/drejeknap under drift for at slå autoradioen fra eller for at genaktivere den tidligere lydstyrke.

I pauser i lyddaempningen (f.eks. ved skift af lydkilde) kan ændringer i lydstyrken ikke høres. Øg ikke lydstyrken under dette pause i lyddaempningen.

Sluk skærmen

Tryk på den højre tryk-/drejeknap under drift, så slukkes displayet. Tryk på skærmen eller en vilkårlig tast for at tænde displayet igen.

Valg af lydkilde

Vælg hovedskærmen via Home-tasten, hvor du kan vælge den ønskede kilde.

Betjening

Læs venligst kapitlet SIKKERHEDSINFORMATION om betjening af bilradioen under kørslen!

De analoge transmissionsveje for radiosignaler, f.eks. FM på 87,5-108 MHz, er de "klassiske" transmissionsformer og er meget udbredt over hele verden.

Afhængigt af regionen kan stationerne ofte modtages på forskellige frekvenser, som bilradioer automatisk kan skifte til, afhængigt af modtagelseskvaliteten, hvis stationen leverer de nødvendige RDS-oplysninger, og sendesignalerne har tilstrækkelig styrke.

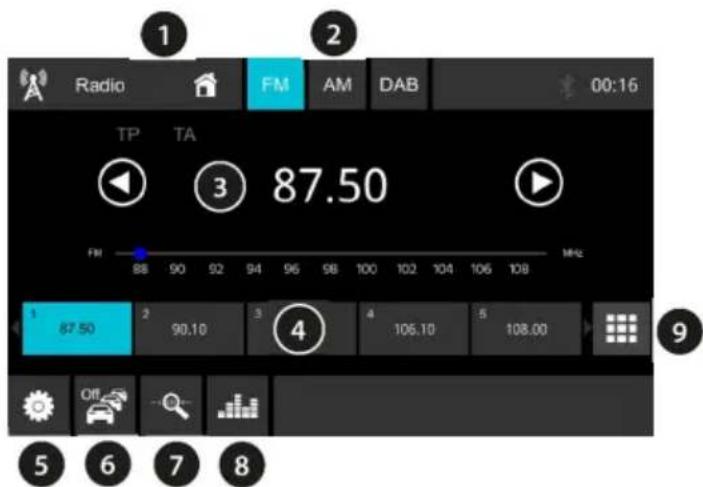

Hovedskærm FM-radio

Start FM/AM-radiogengivelse

Vælg den ønskede kilde via hovedmenuen eller radioknappen.

Betjeningselementer og deres funktion

① Visning af den aktuelle kilde. Ved valg vender du tilbage til hovedmenuen, og den aktuelle kilde fortsætter med at afspille. ② Valg af radiotilstand (kan også vælges via radioknappen, se afsnittet BETJENINGSELEMENTER). ③ Visning af frekvens/stationens navn/radiotekst for den aktuelle station med knapper til søgning. Kort tryk: Automatisk søgning. Langt tryk: Manuel søgning. ④ Stationstaster. Kort tryk: Åbning af den gemte station. Langt tryk: Gemmer den aktuelle station. ⑤ Åbn indstillinger (aktivere/deaktivere RDS AF-funktion og REG-funktion). ⑥ Aktivere/deaktivere trafikprioritering for FM. Når denne funktion er aktiveret, skifter radioen til den aktuelle station, når der er en trafikmelding, hvis f.eks. USB eller streaming er aktiv. Bemærk: Dette begrænser den automatiske søgning, svage stationer og stationer uden tilsvarende TP-kode springes over. ⑦ Start Travelstore - OBS: Alle hukommelsespladser overskrives med de aktuelt stærkeste stationer! Stationerne i hukommelsen slettes! ⑧ Åbn lydindstillingerne (equalizer).

7. Digital radiodrift: DAB/DAB+

Digital Audio Broadcasting (forkortet DAB/DAB+) er den digitale efterfølger til analog FM-radio. Den digitale transmission medfører nogle forskelle i forhold til den kendte analoge FM-radio: Der sendes flere stationer på en kanal - de såkaldte ENSEMBLES (også kaldet multiplexer eller programpakker).

De stationer, der findes i et ENSEMBLE, kaldes SERVICES (= stationer og/eller datatjenester). ENSEMBLES findes f.eks. i Tyskland regionalt tilgængelige fra de offentlige tv-stationer, og derudover findes der på nuværende tidspunkt to ENSEMBLES, der kan modtages i hele Tyskland: DR DEUTSCHLAND og ANTENNE DE. ENSEMBLES kan ofte modtages i hele

senderegionen via forskellige sendersteder på samme kanal (samkørt netværk), hvilket gør det unødvendigt at skifte kanal og giver mere plads til yderligere programudbydere.

Senderne bruger, som du kender det fra FM, enten kan senderen høres i en ensartet kvalitet, eller også falder den helt ud, når fejlkorrektionen ikke kan rekonstruere et signal, hvilket undertiden ledsages af en kort, såkaldt "boblende" lyd.

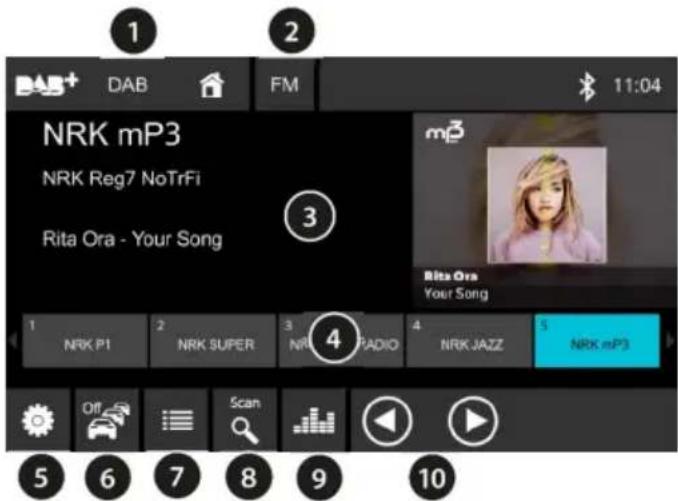

Hovedskærm DAB-radio

Start af DAB/DAB+ radiogengivelse

Vælg den ønskede kilde via hovedmenuen eller radioknappen.

Betjeningselementer og deres funktion

① Visning af den aktuelle kilde. Ved valg vender du tilbage til hovedmenuen, og den aktuelle kilde fortsætter med at afspille. ② Valg af radiotilstand (kan også vælges via radioknappen, se afsnittet BETJENINGSELEMENTER). ③ Visning af stationoplysninger (stationsnavn/ensemble/DLS og slideshow af den aktuelle station). ④ Stationstaster

Kort tryk: Åbner den gemte station. Langt tryk: Gemmer den aktuelle station. ⑤ Åbn indstillinger: Aktivér/deaktiver DAB-DAB og DAB-FM stationstracking. ⑥ Aktivér/deaktivér trafikprioritering for DAB. Når denne funktion er aktiveret, skifter radioen til den aktuelle station, når der er en trafikmelding, hvis f.eks. USB eller streaming er aktiv. ⑦ Åbn/luk stationliste for at søge og vælge en ny station. ⑧ Opdater DAB-stationliste - Opdatering af stationlisten kan medføre, at stationer, der tidligere er blevet gemt på hukommelsestasterne, ikke længere kan åbnes, da de ikke kan modtages under opdateringen. Meddelelsen STATION IKKE PÅ LISTE, UDFØR STATIONSSØGNING vises derefter. I dette tilfælde skal der foretages en ny opdatering i det pågældende modtagelsesområde. ⑨ Åbning af lydindstillingerne (equalizer). ⑩ Bladre frem/tilbage i stationlisten.

8. Afspilning af eksterne enheder og datamedier: USB

Via USB-porten kan såkaldte masselagringsmedier (USB-sticks) tilsluttes bilradioen, og mediefilerne derpå kan afspilles, forudsat at det drejer sig om datamedier og filer, der er kompatible med bilradioen.

Anvendelige datamedier/medietyper:

• Datamedier med filsystemerne FAT16, FAT32, exFAT
• Filformater: MP2, MP3, WMA, FLAC, WAV

En fejlfri funktion af alle mediefiler, også de ovennævnte, kan ikke garanteres på grund af den mangfoldighed af software, som sådanne filer kan oprettes med.

Det er ikke muligt at tilslutte MP3-afspillere eller mobiltelefoner til afspilning af musik.

• USB-porten på bilradioen kan også bruges til opladning af eksterne enheder såsom mobiltelefoner. Producent-specifikke hurtigopladningsfunktioner understøttes ikke. Det kan ikke garanteres, at alle enheder kan oplades, og dette kan også afhænge af det anvendte USB-kabel.

Bilradioen har følgende tilslutninger til dette formål:

Sæt USB-datamediet forsigtigt i USB-stikket, brug ikke vold og vrid ikke USB-datamediet. Bilradioen skifter automatisk til USB-drift. Dataene læses ind, og afspilningen starter med den første mediefil, som bilradioen genkender.

Hvis et USB-drev allerede er tilsluttet, skal du vælge den ønskede kilde via hovedmenuen.

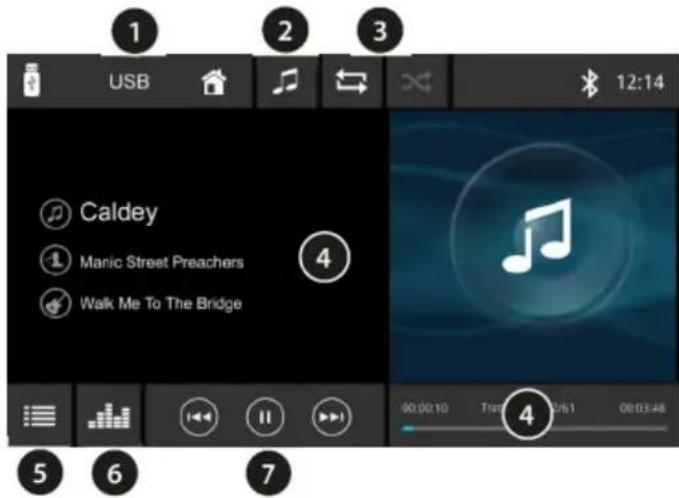

Hovedskærm USB

① Visning af den aktuelle kilde. Ved valg vender du tilbage til hovedmenuen, og den aktuelle kilde fortsætter med at afspille. ② Valg af musik- eller videofiler. ③ Vælg gentagelse/tilfældig afspilning. ④ Oplysninger om det aktuelle spor, såsom ID3-tag, coverbillede, afspilningstid. ⑤ Åbning af filbrowseren til direkte søgning efter en mediefil. ⑥ Åbning af lydindstillinger (equalizer). ⑦ Skift af nummer tilbage/frem (langt tryk: hurtig frem/tilbage) og afspilning/pause-funktion.

Fjern USB-datamediet

Fjern aldrig datamediet uden først at slukke for bilradioen, da dette kan beskadige datamediet eller dataene på det.

9. Afspilning af eksterne enheder og datamedier: AV-IN

Via AV-IN-tilslutningen kan analoge audio- og videosignaler fra eksterne enheder, f.eks. mobile CD-afspillere, kassetteafspillere eller MP3-afspillere, tilsluttes ved hjælp af et adapterkabel. Bilradioen har en cinch-indgang til dette formål. Til de mest almindelige anvendelser skal du bruge et kabel med 3,5 mm stereostik til 2x cinch, som du kan købe i velassorterede specialforretninger.

Bilradioen har følgende tilslutninger til dette formål:

Tilslut det eksterne udstyr med en passende adapter/kabel.

Start afspilning af AV-IN

Vælg den ønskede kilde via hovedmenuen.

Juster lydstyrken på det eksterne apparat, hvis det er nødvendigt eller muligt, for at opnå en lignende lydstyrke som de andre kilder på bilradioen. Kontroller derefter lydstyrken via bilradioen.

• Brug kun ubeskadigede stik og kabler for at undgå beskadigelse af bilradioen.

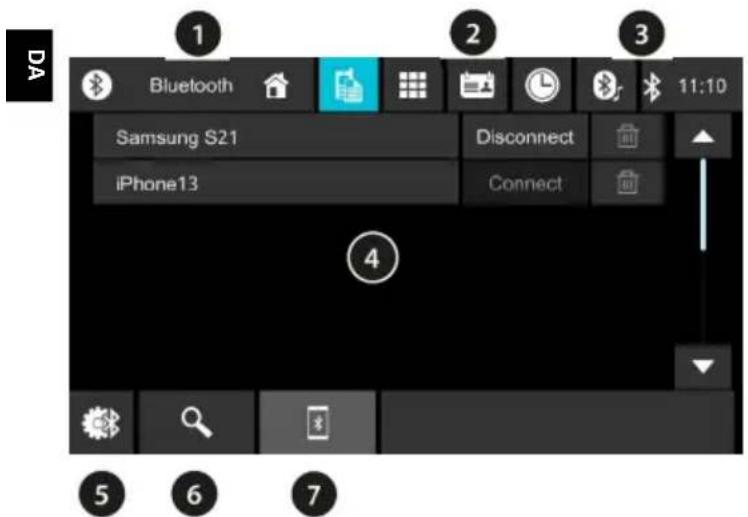

Bilradioen muliggør trådløs tilslutning af mobiltelefoner og medieafspillere. Hvis du parrer en kompatibel enhed med bilradioen, kan du bruge de funktioner, der er beskrevet i de følgende kapitler.

① Visning af den aktuelle kilde, ved valg vender du tilbage til hovedmenuen, den aktuelle kilde fortsætter med at afspille. ② Valg af funktion, her enhedsliste (farvefremhævet mulighed). (3) Status for forbindelsen ④ Liste over tilgængelige og tilsluttede enheder. ⑤ Indstillinger (6) Start søgning efter tilgængelige enheder. (7) Vis liste over enheder, der er kendt af bilradioen.

Opret forbindelse

Tænd for bilradioen, aktiver og åbn Bluetooth®-indstillingerne på din enhed eller gør din mobile enhed "synlig", åbn Telefonfunktionen på bilradioen og søg efter tilgængelige enheder med bilradioen. Opret forbindelse til den ønskede enhed ved at vælge den relevante knap. Bekræft alle forespørgsler på din enhed og bilradio.

Bekræft eventuelle forespørgsler på din mobiltelefon med det samme, ellers kan funktionerne være begrænsede, utilgængelige eller parringen fungerer ikke.

Denne procedure er kun nødvendig en gang, derefter forbinder enhederne sig automatisk igen, når de er inden for rækkevidde.

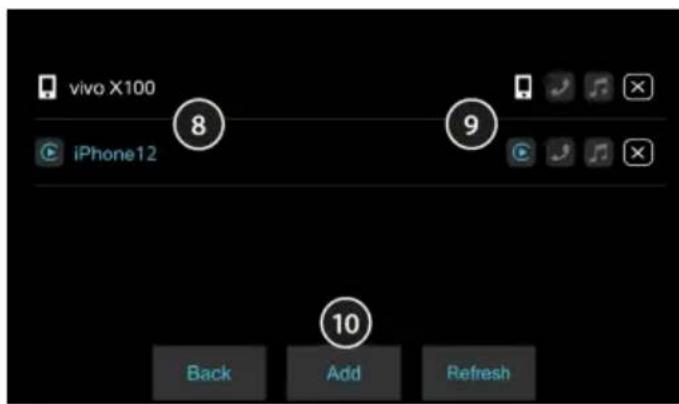

Administrator forbindelser

Via ikonet på hovedskærmen kan du administrere allerede kendte eller tilsluttede mobiltelefoner (se også kapitlet TEND/SLUK LYDSTYRKE | LYDKILDER | BETJENING).

⑧ Visning af enheder, der er kendt af bilradioen. Valg af forbindelsestype (telefonskærm/håndfri/streaming). Når telefonen vises på bilradioen, deaktiveres funktionerne håndfri og streaming, som derefter bliver tilgængelige via telefonens display. - Afhængigt af det tilsluttede udstyr er ikke alle funktioner tilgængelige. 10 BACK (TILBAGE) - Afslutning af funktionen. ADD (TILFØJ) - Tilføj nyt udstyr, som beskrevet på forrige side. REFRESH (OPDATER) - Opdater listen. Ved markedsintroduktionen blev der udført omfattende tests af funktionen med forskellige mobiltelefoner og medieafspillere for at sikre den størst mulige kompatibilitet. Funktionerne kan dog være begrænsede eller slet ikke fungere afhængigt af den anvendte enhed. Hvis der opstår sådanne problemer, skal du kontrollere, om der er en opdatering til din enhed eller bilradioen.

11. Bluetooth-lydstreaming | Håndfri anordning

Din mobiltelefon skal være forbundet med bilradioen, se afsnittet OPSÆTNING OG ADMINISTRATION AF FORBINDELSER. Den tilsluttede enhed skal understøtte funktionerne A2DP og AVRCP, så du kan afspille musik via bilradioen og styre afspilningen. For at kunne bruge telefonbogen skal den være frigivet på telefonen. Juster lydstyrken på din tilsluttede enhed, hvis lyden er for lav eller for høj. Det er ikke muligt at streame fra denne bilradio til en anden enhed (f.eks. højttalere osv.), da denne bilradio kun understøtter modtagelse af et musiksignal. Hvis den tilsluttede telefon understøtter yderligere trådløse funktioner til afspilning af indhold på radioen, og disse er aktiveret, kan betjeningen og afspilningsfunktionen afvige. I dette tilfælde leveres brugergrænsefladen af mobiltelefonen, og bilradioen har ingen indflydelse på dette (se afsnittet VIS TELEFON PÅ RADIODISPLAYET).

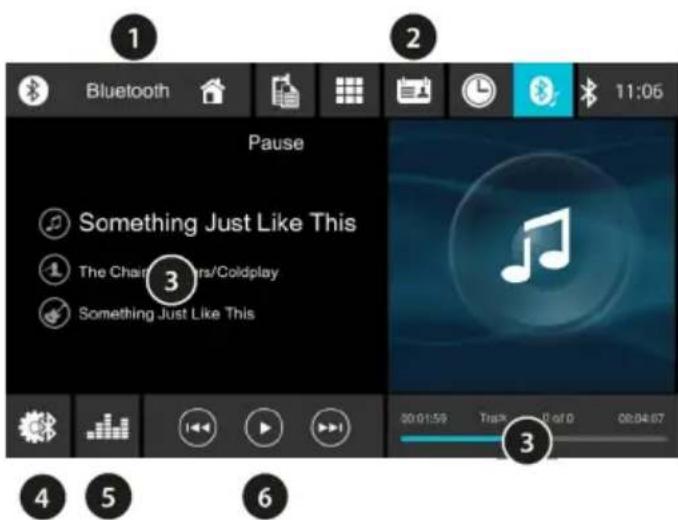

Hovedskærm

① Visning af den aktuelle kilde. Ved valg vender du tilbage til hovedmenuen, og den aktuelle kilde fortsætter med at afspille. ② Valg af funktion, her audiostreaming (farvefremhævet mulighed). ③ Oplysninger om det aktuelle nummer. ④ Indstillinger. ⑤ Åbning af lydindstillinger (equalizer). ⑥ Skift af nummer tilbage/frem og afspilning/pause-funktion.

Musikafspilning (audiostreaming)

Vælg den ønskede kilde via hovedmenuen, og styr afspilningen med de relevante taster.

Hvis afspilningen ikke starter, eller en forskellig applikation på mobiltelefonen starter afspilningen, skal du starte/vælge den relevante lydafspiller på din tilsluttede mobiltelefon, som du vil bruge til streaming. Bilradioen har ingen indflydelse på valget af den applikation, der skal bruges på mobiltelefonen.

Indgående opkald

Et indgående opkald signaleres med en ringetone og en visning på bilradioens display. Du kan besvare, afvise eller afslutte opkaldet ved hjælp af de relevante knapper på bilradioens display.

Udgående opkald

Vælg den ønskede kilde via hovedmenuen eller telefonknappen, se afsnittet BETJENINGSELEMENTER.

Ved at vælge den relevante funktion kan du vælge NUMMERVALG, TELEFONBOG og OPKALDSLISTER for at indtaste eller finde et nummer og starte opkaldet.

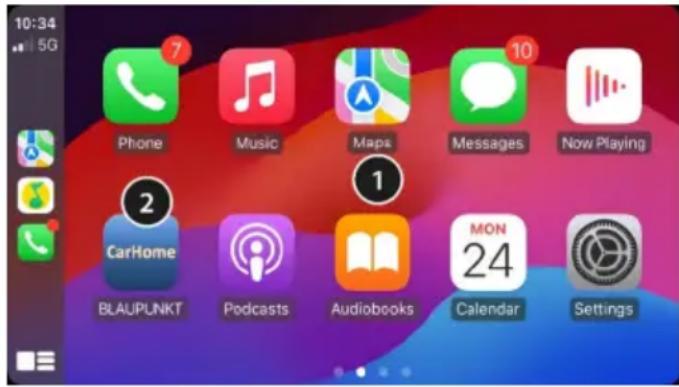

12. Apple CarPlay | Android Auto

Med denne funktion kan du vise indhold fra en tilsluttet mobiltelefon på radioen, hvis telefonen er kompatibel.

Afhængigt af mobiltelefonen kan forbindelsen oprettes med kabel eller trådløst. Se venligst informationen fra din mobiltelefonproducent.

Bilradioen har følgende tilslutninger til dette formål:

• USB-A-stik på bagsiden af bilradioen (se afsnittet MONTERING, DEMONTERING, TILSLUTNINGER)
• Trådløst (ingen tilslutning/uden kabel)

Aktivering:

Tilslut en telefon med et originalt, fuldt kablet USB-kabel, der understøtter dataoverførsel, og følg anvisningerne på enhederne for at aktivere skærmen.

Alternativt kan du forbinde enheden trådløst og følge anvisningerne på enhederne, hvis din telefon understøtter denne funktion.

Betjeningen foregår derefter via bilradioens display.

Under ingen omstændigheder må forbindelsen oprettes manuelt via WLAN, kun Bluetooth-forbindelsen skal oprettes. Hvis der opstår problemer med forbindelsen, skal du bruge et andet kabel eller det originale kabel til din mobiltelefon. - Indhold og funktioner leveres af den tilsluttede mobiltelefon. Bilradioen har ingen indflydelse på dette

eller på tilgængeligheden eller eventuelle fejlfunktioner i apps. I dette tilfælde skal du kontakte producenten af mobiltelefonen eller den anvendte app.

Ved den første opsætning af funktionen kan det være nødvendigt at trække håndbremsen. Sørg for, at bilradioen er tilsluttet korrekt (se afsnittet MONTERING, DEMONTERING, TILSLUTNINGER).

Start afspilning

Vælg den ønskede kilde via hovedmenuen.

Hovedskærm

① Visning af indhold fra mobiltelefonen (telefonspecifikt, kan variere) (2) Ikon til at forlade mobiltelefonens brugerflade (kan variere)

13. Bakkamera

Via kameratilslutningen kan du få vist billedet fra et valgfrit installereret kamera. Visningen kan aktiveres manuelt eller ved at sætte bilen i bakgear.

Bilradioen har følgende tilslutninger til dette formål:

• Kameratilslutning REVERSE CAMERA-IN på bagsiden (se afsnit MONTERING DEMONTERING TILSLUTNINGER)

Manuel aktivering af kameraet

Vælg den ønskede kilde via hovedmenuen.

Automatisk aktivering af kameraet

Sæt bilen i bakgear, så skifter bilradioen til kameraets display.

Sørg for, at kameraet er tilsluttet korrekt, og at funktionen understøttes via bilens CAN-bus. (se afsnittet MONTERING DEMONTERING TILSLUTNINGER) - Konfigurer camera-/PDC-funktionen, se kapitlet INDSTILLINGER | MENU. Bilstereoanlægget kan, afhængigt af køretøjet og dets udstyr, vise dynamiske kameralinjer.

situationen tillader det, og det ikke distraherer dig fra trafikken.

14. CAN-funktioner (køretøjsspecifikke)

Ud over at registrere tændingens status til automatisk tænding/slukning af bilradioen understøtter bilradioen følgende funktioner, som kan variere afhængigt af udstyr/model og under visse omstændigheder ikke være tilgængelige/understøttet på grund af køretøjet. Der er derfor ikke fuld understøttelse af følgende funktioner afhængigt af køretøjet.

Ratfjernbetjening: Du kan bruge knapperne på din ratfjernbetjening, som er monteret fra fabrikken, til dette bilradio. Funktionerne kan variere, men omfatter generelt funktioner som ændring af lydstyrken og skift af stationer (FM/DAB) samt skift af numre ved USB og streaming.

Tænding (ACC): Enheden modtager statusoplysninger om tændingen via CAN og tænder/slukker herved.

Dimmer: Displayets lysstyrke kan styres afhængigt af status for bilens belysning. Se kapitel INDSTILLINGER | MENU for indstillingsmuligheder.

GALA: Hastighedsafhængig lydstyrkeregulering. Indstillingsmuligheder, se kapitlet INDSTILLINGER | MENU.

Visning af bakkamera, PDC, parkeringslinjer (dynamisk/statisk): Bilradioen kan vise kamerabilledet fra et standard bakkamera (FBAS PAL/NTSC-signal) samt de fabriksmonterede PDC-sensorer og rattets vinkel i form af dynamiske parkeringslinjer. Indstillingsmuligheder, se afsnittet INDSTILLINGER | MENU.

• Originale OEM-bakkameraer understøttes ikke. Hertil kræves adaptere fra tilbehørsforhandlere.

Multifunktionsdisplay (MFD): Det fabriksmonterede multifunktionsdisplay (MFD) kan afhængigt af udstyr/model vise oplysninger som station og titel, når det er indstillet til funktionen AUDIO. Yderligere oplysninger herom findes i betjeningsvejledningen til din bil.

Visning af klimastyring: Bilradioen kan vise relevante funktioner fra bilen.

Oplysninger fra køretøjet, f.eks. åbne klapper/døre osv.: Bilradioen kan vise statusmeddelelser fra køretøjet, f.eks. "Dør åben" osv. Indstillingsmuligheder, se afsnit INDSTILLINGER | MENU.

15. Indstillinger | Menu

INDSTILLINGER på hovedskærmen.

Følgende indstillinger kan foretages eller tilpasses efter dine ønsker.

Indstillingerne er opdelt i forskellige kategorier og beskrevet på de følgende sider:

GENERELT

Generelle indstillinger for bilradioen

DATE AND TIME (DATO OG TID)

Slå antennespænding DAB til/fra

BEEP (TASTETONER)

Slå tastelyd til/fra

MICROPHONE (MIKROFON)

Valg af intern eller ekstern mikrofon

LANGUAGE (SPROG)

Indstilling af bilradioens sprog

SOFTKEY

Ikon på hovedskærmen til at skifte mellem funktionerne NIGHT DISPLAY (LYSSTYRKE) og CAMERA (KAMERA)

AUDIO

Indstillinger for lydniveau og lyd

VOLUME LEVELS (LYDNIVEAU)

Indstilling af de forskellige lydniveauer

Aktiver/deaktiver hastighedsafhængig lydstyrke

DISPLAY (SKÆRM)

Indstilling af forskellige visningsmuligheder

Justering af skærmens lysstyrke

DIMMER MODE (DIMMER-TILSTAND)

Aktivér/deaktivér automatisk skift af lysstyrke afhængigt af bilens belysning

KEY COLOR (TASTEFARVE)

Justering af tastbelysningen

CAR (AUTO)

Køretøjsspecifikke indstillinger, som stilles til rådighed via køretøjets CAN, se også kapitlet CAN-FUNKTIONER (KØRETØJSSPECIFIKKE)

PARK ASSIST (PARKERINGSASSISTENT)

Konfiguration af visningen af PDC og/eller kamera, når bakgear indkobles

REVERSE CAMERA MUTE (KAMERA-LYDKONTROL)

Lydadfærd, når bakgear indsættes

Spejling af kamerabillede til/fra

OE SOUND SYSTEM (OE-LYDSYSTEM)

Aktivere/deaktivere tilpasning af eksternt aktivt system

DYNAMISK KAMERALINJER

Slå dynamiske kameralinjer til/fra

FRONTOPS (FORSIDE PDC)

Vis information om køretøjets status, f.eks. "Dør åben"

OTHERS (ANDET)

Funktioner såsom nulstilling af bilradioen, visning af den installerede softwareversion osv.

16. Montering | Afmontering | Tilslutninger

Monteringsvejledning

Du må kun montere bilradioen, hvis du har erfaring med montering af bilradioer og er

fortrolig med køretøjets elektriske system.

Overhold de angivne oplysninger om tilslutningerne til bilradioen. Bilradioen må kun tilsluttes med egnede adaptere, og det skal sikres, at alle ledninger fører de korrekte signaler eller spændinger. Stik i køretøjet må ikke tilsluttes direkte til bilradioen uden yderligere kontrol.

Installationen af bilradioen må ikke forhindre eller blokere funktionen af airbags og andre sikkerhedsanordninger eller betjeningselementer. Bilbatteriet (minuspol, masse) skal afkobles, før bilradioen monteres, da der ellers kan opstå fejl eller skader på bilradioen eller bilens elektronik. Bilproducentens sikkerhedshenvisninger skal overholdes (airbag, alarmsystem, bordcomputer, startspærre osv.).

For at montere bilradioen skal bilens paneler fjernes med specialværktøj. Denne opgave bør udføres af en fagmand.

Når bilradioen skubbes ind, må der ikke udøves tryk på betjeningselementer og/eller display/displayramme.

Afhængigt af det køretøj, som bilradioen skal monteres i, er der behov for valgfri og specifik tilslutningsadapter og/eller monteringsudstyr såsom monteringsramme, paneler osv. Disse kan købes i specialforretninger.

Monteringsfejl kan føre til ødelæggelse af bilradioen eller køretøjets elektronik.

Sørg for, at der ikke beskadiges kabler eller stik under montering og demontering. Beskadigede stik eller kabler kan forårsage fejl.

Bilradioens kabinet bliver varmt under drift - sørg for, at der ikke er kabler, der ligger an mod kabinettet.

Monteringssteder med høj luftfugtighed eller støv/snavs kan føre til funktionsfejl eller defekter i bilradioen.

Kontakt din bilstereoinstallatør, hvis du har brug for hjælp til at montere bilradioen.

Blaupunkt påtager sig intet ansvar eller garanti for skader og/eller følger heraf, der skyldes forkert og/eller ufaglært installation, betjening eller brug.

Tilslutninger og definitioner af tilslutningerne

PIN NO	Color	Description	PIN NO	Color	Description
1	White	LINEOUT_FL	10	Yellow	VIDEO_OUT1
2	Black	DGND	11	White	R_AUX_IN_L
3	Red	LINEOUT_FR	12	Black	DGND
4	Red	R_CAMERA_12V_OUT	13	Black	DGND
5	White	LINEOUT_RL	4	Yellow	R_CAMERAVIDEO
6	Black	DGND	15	Red	R_AUX_IN_R
7	Red	LINEOUT_RR	16	White / Black	/
8	Red	POWER +12V	17	Yellow	R_AUX_INVIDEO
9	Purple	LINE_SUBWOOFER	18	White	/

PIN NO	Description	PIN NO	Description
1	FL+	11	FR+
2	FL-	12	FR-
3	RL+	13	RR+
4	RL-	14	RR-
5	/	15	B+
6	/	16	GND
7	ILLUMI	17	BRAKE
8	ACC	18	P.CNTR
9	REVERSE	19	P.ANT
10	MCU_RX_FR_CAN	20	MCU_TX_TO_CAN

① STRØM:

Tilslutning til FAKRA-adapter med CAN-interface (medfølger) og sikring (15 A). Alternativ: Adapter til åbne kabelender, adaptermærkning og efterfølgende funktionsbeskrivelse skal overholdes (medfølger).

② MIC:

Tilslutning til ekstern mikrofon, omskiftning sker via bilradioens indstillinger

③ GPS: Tilslutning af GPS-antenne ④ Universalstik, se stikadapter og tegning for tilslutning (medfølger) ⑤ DAB:

DAB-antenne: SMB-tilslutning med 12 volt fantomstrømforsyning (maks. 150 mA, kan skiftes via indstillingerne)

⑥ RADIO:

FM/AM-antenne (FAKRA-tilslutning). Passiv adapter til 2x FAKRA medfølger, med 12 volt fantomstrømforsyning maks. (150 mA, kan ikke skiftes)

⑦ USB: Bageste USB-A-stik ⑧ Ventilator:

Må ikke dækkes til, ingen kabler eller genstande må stikkes ind i åbningerne.

FL+/FL-/RL+/RL-/FR+/FR-/RR+/RR- Højttalerstik

LINE-OUT: Forforstærkerudgange til tilslutning af en ekstern forstærker

SUBWOOFER: Subwoofer-udgang til tilslutning af en aktiv subwoofer

AV-IN/VIDEO IN: Audio-/videoindgang til kilde AVIN

B+: Batteri (Kl.30), permanent strømforsyning fra bilbatteriet.

P.ANT: Tilsluttet strømforsyning til aktive antenner (12 V, maks. 150 mA).

P.CNTR: Styrespænding til eksterne slutforstærkere/subwoofere (12 V, maks. 150 mA).

ILLUMINATION: Indgang til bilbelysning (Kl.58), kræves til automatisk skift af lysstyrken på taster/display og bilradioens nattilstand. Indgangen kræver 0 V (slukket)/5-14,4 V (aktiveret). PWM-signaler kan forårsage flimren på displayet og kan i dette tilfælde ikke anvendes.

BRAKE: Tilslutning af håndbremsesignal

REVERSE: Tilslutning af bakgearsignal

• De funktioner, der er angivet med tallet ①, styres via CAN, når FAKRA-stikket bruges, og må ikke tilsluttes separat! Stikkene har en låsemekanisme. Når stikkene løsnes, skal låsemekanismen løsnes på passende vis, og der må ikke bruges vold, da der ellers er risiko for at beskadige enheden eller adapteren! Bilradioen understøtter ikke cd-skiftere, interface eller andre komponenter, der er kompatible med ældre Blaupunkt-bilradioer. Sørg for, at tændingen og permanent plus er tilsluttet korrekt, ellers kan bilradioen have et øget strømforbrug og ikke slukke helt. Dette kan også føre til afladning eller beskadigelse af bilbatteriet, defekter i bilens elektronik eller andre eksterne komponenter!

17. Nyttige oplysninger | Tekniske data

Garanti

De gældende lovmæssige bestemmelser i det pågældende land gælder, samt eventuelle udvidede garantier afhængigt af land/forhandler. Ved spørgsmål bedes du kontakte din Blaupunktforhandler.

Service

Hvis du har brug for reparationsservice, skal du kontakte den forhandler, hvor du har købt bilradioen. Du kan også finde oplysninger om servicepartnere i dit land på www.blaupunkt.com.

Tekniske data

FM-frekvensområde: 87,5-108 MHz

DAB-frekvensområde: 174,928-239,200 MHz (kanal 5A-13F)

Højttalerimpedans: ≥ 4 ohm/kanal

Strømforsyning

Driftsspænding: 12 V (14,4 V)

Strømforbrug

Drift: <10 A

Slukket (ACC slukket): < 5 mA

Indgange/udgange

Antenne/forstærker: 12 V, maks. 150 mA

FM-antenne: 12 V, maks. 150 mA

DAB-antenne: 12 V, maks. 150 mA

USB-tilslutning: 5 V, maks. 2 A

Forforstærkerudgang: 2 Vss

Fjernbetjening på rattet: via CAN-bus*

• CAN-funktioner kan variere afhængigt af udstyr/model og er muligvis ikke tilgængelige/understøttes ikke afhængigt af køretøjet. Derfor er det muligt, at funktionerne ikke understøttes fuldt ud afhængigt af køretøjet. Eftermonteret ekstraudstyr, f.eks. standvarme, understøttes ikke.

Kompatibilitetsliste for køretøjer

Model (Quadlock II)	Type	Modelar
VW Amarok	2H	2010 - 2016
VW Caddy	2K/2C	2003 - 2014
VW CC	35	2012 - 2016
VW EOS	1F	2006 - 2015
VW Golf V	1K	2003 - 2008
VW Golf V Variant	1K	2007 - 2009
VW Golf VI	5K	2008 - 2012
VW Golf VI Variant	AJ	2009 - 2013
VW Golf VI Cabriolet	51	2011 - 2016
VW Golf V Plus	5M/52	2005 - 2008
VW Golf VI Plus	52	2008 - 2013
VW Jetta V / Bora	1K	2005 - 2010
VW Jetta VI	16	2010 - 2015
VW Passat	3C/36	2005 - 2014
VW Passat Alltrack		36 2012 - 2014
VW Passat CC	35	2008 - 2012
VW Passat Variant		3C/36 2005 - 2014
VW Polo	6R	2010 - 2014
VW Scirocco III	13	2008 - 2014
VW Sharan	7N	2010 - 2015
VW Tiguan	5N	2007 - 2014
VW Touran	1T	2003 - 2015
VW T5	7H / 7E / 7J	(1. facelift) 2009 - 2015
SEAT Alhambra		71 2010 - 2015
SEAT Altea	5P	2004 - 2015
SEAT Altea Freetrack		5P 2007 - 2009
SEAT Altea XL	5P	2006 - 2015
SEAT Toledo	5P	2004 - 2009
SEAT Toledo KG		2012 - 2013
ŠKODA Octavia II	1Z	2009 - 2013
ŠKODA Octavia II Station Wagon		1Z 2009 - 2013
ŠKODA Octavia II Scout		1Z 2009 - 2013
ŠKODA Rapid NH		2012 - 2015
ŠKODA Rapid Spaceback		NH 2013 - 2015
ŠKODA Superb II 3T		2008 - 2014
ŠKODA Superb II Station Wagon		3T 2008 - 2014
ŠKODA Yeti 5L		2009 - 2014

Det fysiske design af OEM-enheden og frontpanelet skal stemme overens. - Modeller, der er angivet på kompatibilitetslisten, er kompatible. Enheden kan bruges som erstatning for OEM-modellerne RNS310/315/510 og RCD310/315/330/350/510. Køretøjer med en anden Quadlock-stik (f.eks. Quadlock III/ "Power Quadlock") kan ikke bruges.

18. Fejlfinding

Nedenfor finder du nogle fejlbilleder og deres mulige løsning.

Hvis du fortsat har problemer med bilradioen, skal du kontakte din forhandler eller Blaupunkt-kundeservice.

Lad en fagkyndig, kvalificeret person kontrollere eller udføre installationen af bilradioen, hvis der opstår problemer.

De fleste af de problemer, der kan opstå, skyldes tilslutnings- og betjeningsfejl.

Læs brugsanvisningen grundigt igennem.

Nogle punkter gælder muligvis ikke for din model, da den pågældende funktion eller mulighed ikke findes.

• Efter montering lyser kontrollamperne for airbaggen i instrumentbrættet/speedometeret virker ikke længere/bilradioen blokerer og viser PHONE eller TELEFON osv.:

Bilradioen er tilsluttet forkert, eller kablerne er beskadiget. Afbryd straks bilbatteriet og fjern bilradioen.

Få installationen udført og kontrolleret af en kompetent, kvalificeret person.

• Bilradioen kan ikke tændes/bilradioen viser 1 HOUR/1 TIME, når den tændes, og slukker efter en time:

Tændingsplus er ikke tilsluttet eller er ikke aktiv. Kontroller tilslutningerne.

• Ved højere lydstyrker flimrer displayet/bilradioen slukker helt:

Kontroller kabeldiameteren på strømforsyningen.

Få installationen udført og kontrolleret af en fagkyndig, kvalificeret person.

• Problemer med lydgengivelsen, enkelte eller alle kanaler falder ud:

Kontroller højttalernes kabelføring og selve højttalerne. Ingen ledninger må have jordkontakt, og de enkelte kanaler må ikke underskride den angivne minimumsimpedans (se tekniske data).

Fjernbetjeningen virker ikke:

Ret fjernbetjeningen mod bilradioen, så der er direkte synsfelt.

Sørg for, at kontakterne sidder korrekt.

• Ikke alle modeller har denne funktion.
• Bilradioen tænder/bilradioen reagerer/bilradioen slukker automatisk efter et bestemt tidsrum/bilradioen kan uden:

Er ændringen/kontinuerlig plus korrekt tilsluttet? Tændingsplus skal skifte korrekt til 0 volt/fuld spænding, der må ikke være nogen restspænding på tændingsplus i tilstanden "tænding slukket". Kontroller, at bilradioen er tilsluttet korrekt. Under ingen omstændigheder må stikkene i bilen tilsluttes direkte til bilradioen, uden at pink-konfigurationen først er blevet kontrolleret PIN for PIN.

Lad en fagkyndig, kvalificeret person udføre/kontrollere installationen.

- Indstillinger og/eller stationer går tabt, uret fungerer ikke korrekt:

Bilradioen gemmer som udgangspunkt indstillingerne permanent, også uden strømforsyning. Nogle indstillinger gemmes dog først permanent efter en korrekt nedlukning eller kræver en permanent strømforsyning - derfor er det vigtigt, at bilradioen slukkes korrekt. Funktioner som klokkeslæt, sidste lydkilde, sidste afspilningsposition USB/CD kræver en permanent strømforsyning. For at fungere korrekt skal bilradioen være korrekt tilsluttet til permanent plus, som ikke må afbrydes under drift, da dette ellers kan føre til fejl eller skader på softwaren/hukommelsen.

• Ikke alle modeller har en permanent hukommelse. Kontroller rette i produktbeskrivelsen. Uanset hvad skal enheden dog altid være tilsluttet korrekt.

- Bilradioen har ingen eller dårlig radiomodtagelse:

Kontroller antennen for det pågældende modtagelsesområde.

Kontroller, om du har brug for en fantomstrømadapter, hvis antennen ikke modtager signalet fra radioen for det pågældende modtageområde.

Er antennen monteret korrekt? Mange antenner har brug for en modpol (karosseri). Vinduesklæbende antenner på ruder.

LED-lamper eller andre elektriske komponenter kan i nogle tilfælde forstyrre radiomodtagelsen betydeligt. Udeluk forekomsten af sådanne forstyrrelser.

Når du bruger bilradioen for første gang, skal du sikre dig, at den er indstillet til det korrekte radioområde, hvis bilradioen har denne indstillingsmulighed (se afsnittet INDSTILLINGER | MENU).

- IDAB-drift vises pludselig NO SIGNAL / NO SERVICE, eller modtagelsen afbrydes:

Det aktuelle ensemble (programpakke) har et for svagt signal, og det er ikke muligt at afkode lydsignalet. Vælg et andet ensemble, ændr din placering, eller kontroller DAB-antennen.

• Bilradioen viser pludselig SEEK PI (SØG PI)/SEEK TP (SØG TP) i radiotilstand eller skifter station:

Kontroller bilradioens antenne og indstillinger. Deaktiver om nødvendigt funktionen for alternative frekvenser (se afsnittet INDSTILLINGER | MENU). Dårlig modtagelse kan medføre, at bilradioen skifter station, hvis trafikradio-prioritering er aktiveret.

- Bilradioen viser ikke stationens navn korrekt eller ikke længere i radiotilstand:

Kontroller modtagelsen (kontroller antennen). Bemærk: Nogle stationer sender i stedet for stationsnavnet til tider yderligere oplysninger i stedet for RDS-stationsnavnet, hvilket bilradioen ikke har indflydelse på.

- USB, CD, DVD, SD eller andre datamedier fungerer ikke:

Kontroller funktionen med et andet datamedie, formater datamediet igen, afspil andre filer. Kontroller bilradioen for tilstedeværelsen af transportsikringer på CD-/DVD-drevet, og fjern disse inden montering.

- Mobiltelefonen oplader ikke eller kun langsomt via USB:

Dette afhænger af telefonen og det anvendte kabel. Producentens specifikke hurtigopladningsfunktioner understøttes ikke.

- Telefonbogen vises ikke, telefonen opretter ikke forbindelse, opkald kan ikke foretages:

Bemærk, at automatisk genopkobling kun fungerer korrekt, hvis radioen er korrekt tilsluttet ACC/tænding plus (KI.15) og BATT/batteri (KI.30). Kontroller, om der er softwareopdateringer tilgængelige til telefonen og/eller bilradioen. Nulstil bilradioen via NORMSET (se afsnittet INDSTILLINGER | MENU) eller tryk på RESET-knappen, se afsnittet BETJENINGSELEMENTER. Slet bilradioen fra listen på telefonen, og opret derefter forbindelsen igen. Bekræft alle autorisationsanmodninger på telefonen med JA. Prøv at bruge en anden telefon.

- Streaming og telefon er for lavt eller ikke hørbart:

Afhængigt af modellen gemmer telefoner lydstyrken for forskellige tilsluttede enheder og forskellige applikationer separat. I dette tilfælde skal du fremprovokere en lydudgang fra appen med den for lave lydstyrke (start musikafspilning fra den pågældende app eller start navigationsmeddelelsen) og justere lydstyrken på telefonen under afspilningen. (Understøttelse af denne funktion afhænger muligvis af den tilsluttede enhed).

• SUB-OUT eller dens indstillingsmuligheder i bilradioen fungerer ikke (afhængigt af model):

Kontroller, at subwooferen er korrekt tilsluttet SUB-Out-udgangen på bilradioen, ellers har indstillingerne i lydindstillingerne ingen effekt.

• Der er noget galt med DAB-stationlisten, forkerte DAB-stationer vises, DAB-stationer afspilles ikke:

Start en fuld scanning af DAB-stationerne for at rette eventuelle fejl/inkonsekvenser i stationlisten.

• Fejl/problem er ikke angivet her. En funktion på bilradioen fungerer ikke som forventet/bilradioen opfører sig ikke som forventet:

Nulstil bilradioen (se afsnittet INDSTILLINGER | MENU) og/eller tryk på RESET-knappen (tilgængelighed afhænger af model). Få installationen udført/kontrolleret af en kompetent, kvalificeret person.

Kontakt kundeservice. Bemærk: En nøjagtig fejlbeskrivelse og angivelse af bilradioens aktuelle software er nødvendig, når du kontakter kundeservice (softwareforespørgsel, se kapitlet INDSTILLINGER | MENU).

1. Betjeningselementer

① Home-knap:

Åbn hovedskærmen

② Radioknap:

3. Sikkerhedsanvisninger

Sikkerhedsanvisninger

• Bilradio
• Instruktioner
• Ekstern mikrofon
• Tilslutningskabel Quadlock med CAN-grænseflade
• Tilslutningskabel med åbne kabelender
• Antenneadapter FAKRA 2-dobbelt til 1-dobbelt (passiv)

Monteringsvejledning

- Bilradioen har ingen all-dalgs radiomodtagelse:

Vi ønsker dig tillykke med din nye Blaupunkt-bilradio og håber, du får meget glæde af den.

Brug bilradioen, så du til enhver tid kan styre bilen på en sikker måde.

Generelle sikkerhedsanvisninger

Undlad at ændre eller åbne bilradioen.

Blaupunkt Competence Center Car Multimedia EvoSales GmbH erklærer hermed, at denne bilradio er i overensstemmelse med de grundlæggende krav og andre relevante bestemmelser i direktiv RED 2014/53/EU og direktiv RoHS 2011/65/EU. Overensstemmelseserklæringen findes på internettet under www.blaupunkt.com. Hvis den ikke er tilgængelig der, kan den rekvireres fra os.

Bemærkninger om varemærker

• Bilradio
• Brugsanvisning
• Ekstern mikrofon
• Tilslutningskabel Quadlock med CAN-grænseflade
• Tilslutningskabel med åbne kabelender
• Antenneadapter FAKRA 2-vejs til 1-vejs (passiv)

Hvis en USB-nøgle allerede er tilsluttet, vælges den ønskede kilde via hovedmenuen.

Hovedskærm USB

Tilslut det eksterne apparat med en passende adapter/kabel.

Hvis du tilslutter en kompatibel enhed til bilradioen, kan du bruge funktionerne beskrevet i de følgende kapitler.

#

Med mediefunktionen kan du vise indhold fra en tilsluttet mobiltelefon på radioen, hvis telefonen er kompatibel.

Monteringsvejledning

Du må kun montere bilradioen, hvis du har erfaring med montering af bilradioer og er

Alternativ: Adapter på åbne kabelender, adaptermærkning og efterfølgende funktionsbeskrivelse skal følges (følger med leverancen).

② MIC:

Tilslutning for ekstern mikrofon, omskiftning sker via indstillingerne på bilradioen

③ GPS: Tilslutning GPS-antenne ④ Universal tilslutning, se tilslutningsadapter og tegning (følger med) for tilslutningsplacering ⑤ DAB:

DAB-antenne: SMB-tilslutning med 12 volt fantomforsyning, (maks. 150mA , kan tilsluttes via indstillingerne)

⑥ RADIO:

FM/AM-antenne (FAKRA-tilkobling). Passiv adapter til 2x FAKRA følger med, med 12 volt fantommating maks. (150 mA, ikke omskiftbar)

Hvis du har spørsmål, kan du kontakte din Blaupunkt-forhandler.

Service

Hvis du trenger reparasjonstjenester, kan du kontakte forhandleren du kjøpte bilradioen fra. Du finner også informasjon om servicepartnere i ditt land på www.blaupunkt.com.

Tekniske

FM-frekvensområde: 87,5-108 MHz

DAB-frekvensområde: 174,928-239,200 MHz (kanal 5A-13F)

Høyttalerimpedans: ≥ 4 ohm/kanal

Strømforsyning

Driftspenning: 12 V (14,4 V)

Strømforbruk

Drift: <10 A

Hvis du fortsatt har problemer med bilradioen, kan du kontakte forhandleren eller Blaupunkt-kundeservice.

Bilradioen er feil tilkoblet eller kablene er skadet. Koble umiddelbart fra bilbatteriet og fjern bilradioen.

Tenningspluss er ikke tilkoblet eller ikke aktiv. Kontroller tilkoblingene.

• Ved høye volumer flimrer displayet, eller bilradioen slås helt av:

Kontroller kabelens tverrsnitt på strømforsyningen. La en fagkyndig, kvalifisert person utføre/kontrollere installasjonen.

Kontroller om du trenger en fantommatingadapter hvis antennen for det aktuelle mottaksområdet ikke får strøm fra radioen.

Er antennen montert riktig? Mange antenner trenger en motpol (karosseri). Vindusantenner må ikke monteres på dampede vinduer.

Det aktuelle ensemblet (programpakken) har for svakt signal, og det er ikke mulig å dekode lydsignalet. Velg et annet ensemble/endre posisjonen din/kontroller DAB-antennen.

- Bilradioen viser plutselig SEEK PI (SØK PI)/SEEK TP (SØK TP) i radio-modus eller bytter kanal:

Kontroller antennen og innstillingene på bilradioen. Deaktiver om nødvendig funksjonen for alternativ frekvens (se kapittel INNSTILLINGER MENY). Dårlig mottak kan føre til at bilradioen bytter stasjon når trafikkvarslingsprioritering er aktivert.

- Streaming og Telefon er for lavt eller ikke hørbart:

Den som ringer hører meg ikke:

Kontroller tilkoblingen til det eksterne mikrofonen. Kontroller mikrofoninnstillingen i innstillingene (hvis tilgjengelig).

Prøv å bruke en annen telefon.
