Produkttyp	Autoradio
Marke	Blaupunkt
Modell	Wolfsburg 648
Fahrzeugkompatibilität	Volkswagen, SEAT, ŠKODA (ausgewählte Modelle, siehe Anleitung)
FM-Radio	87,5 – 108 MHz
DAB/DAB+-Radio	174,928 – 239,200 MHz (Kanäle 5A-13F)
Betriebsspannung	12 V (14,4 V)
Stromverbrauch	<10 A
Sicherung	15 A
USB-Anschluss	5 V, max. 2 A (Laden und Wiedergabe)
Vorverstärkerausgänge	2 Vss (vorne, hinten, Subwoofer)
Bluetooth	Audio-Streaming (A2DP, AVRCP) und Freisprecheinrichtung
Apple CarPlay / Android Auto	Über USB-Kabel oder kabellos
Rückfahrkamera	RCA-Eingang (FBAS PAL/NTSC-Signal), manuelle oder automatische Aktivierung
CAN-Funktionen	Lenkradfernbedienung, GALA, Dimmer, PDC, MFD
Display	Farb-LCD-Bildschirm
AV-IN-Eingang	RCA Audio und Video
USB-Dateiformate	MP2, MP3, WMA, FLAC, WAV; FAT16/32/exFAT-Systeme
Mikrofon	Extern (im Lieferumfang) oder intern (auswählbar)
Pflege	Trockenes oder leicht feuchtes, fusselfreies Tuch
Sicherheit	Laserklasse 1, nicht öffnen, moderate Lautstärke während der Fahrt
Software-Update	Über USB-Stick
Lieferumfang	Autoradio, Bedienungsanleitung, externes Mikrofon, Quadlock-Kabel, FAKRA-Antennenadapter

Häufig gestellte Fragen - Wolfsburg 648 BLAUPUNKT

Wie setze ich das Autoradio zurück?

Verwenden Sie die Funktion NORMSET im Menü Einstellungen oder drücken Sie die Taste RESET an der Vorderseite des Geräts (siehe Kapitel Bedienelemente).

Warum verbindet sich mein Telefon nicht über Bluetooth?

Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert und sichtbar ist. Öffnen Sie am Autoradio die Telefonfunktion und starten Sie eine Suche. Bestätigen Sie alle Anfragen auf beiden Geräten. Wenn das Problem weiterhin besteht, entfernen Sie das Autoradio aus der Geräteliste des Telefons und versuchen Sie es erneut.

Wie stelle ich die Uhr ein?

Gehen Sie zum Menü Einstellungen > Allgemein > Datum und Uhrzeit. Sie können manuell einstellen oder die automatische Einstellung über das RDS-System aktivieren.

Was tun, wenn der DAB-Empfang schlecht ist?

Überprüfen Sie die DAB-Antenne und deren Stromversorgung (12V, max. 150 mA). Führen Sie im DAB-Menü einen neuen Sendersuchlauf durch. Wenn das Signal zu schwach ist, bewegen Sie sich oder überprüfen Sie die Antenne.

Kann ich mein Telefon über den USB-Anschluss laden?

Ja, der USB-Anschluss liefert 5V / max. 2A. Allerdings werden herstellerspezifische Schnellladefunktionen nicht unterstützt. Der Ladestrom hängt vom Kabel und Telefon ab.

Wie benutze ich Apple CarPlay oder Android Auto?

Verbinden Sie Ihr Telefon über ein kompatibles Original-USB-Kabel oder kabellos, falls unterstützt. Folgen Sie den Anweisungen auf dem Bildschirm. Bei der ersten Einrichtung muss die Handbremse angezogen sein.

Warum schaltet sich das Autoradio nach einer Stunde aus?

Dieses Verhalten deutet darauf hin, dass die Zündung des Fahrzeugs nicht richtig angeschlossen oder aktiv ist. Überprüfen Sie den Anschluss des ACC-Kabels (Zündung) und der Dauerstromversorgung (B+). Das Autoradio muss korrekt angeschlossen sein.

Wie aktiviere ich die Rückfahrkamera?

Schließen Sie die Kamera an den REVERSE CAMERA-IN-Eingang an. Die Anzeige kann manuell über das Menü oder automatisch beim Einlegen des Rückwärtsgangs aktiviert werden. Stellen Sie sicher, dass die Funktion vom CAN-Bus Ihres Fahrzeugs unterstützt wird.

Gehen die Einstellungen und gespeicherten Sender verloren?

Das Autoradio behält die Einstellungen auch ohne Stromversorgung, aber einige Funktionen (Uhr, letzte Quelle) erfordern eine korrekt angeschlossene Dauerstromversorgung. Schalten Sie das Gerät immer ordnungsgemäß aus.

Wie aktualisiere ich die Software?

Laden Sie das Update von der Blaupunkt-Website auf einen USB-Stick herunter. Stecken Sie ihn in den USB-Anschluss und folgen Sie den Anweisungen auf dem Bildschirm. Laden Sie keine Software von externen Quellen herunter.

BEDIENUNGSANLEITUNG Wolfsburg 648 BLAUPUNKT

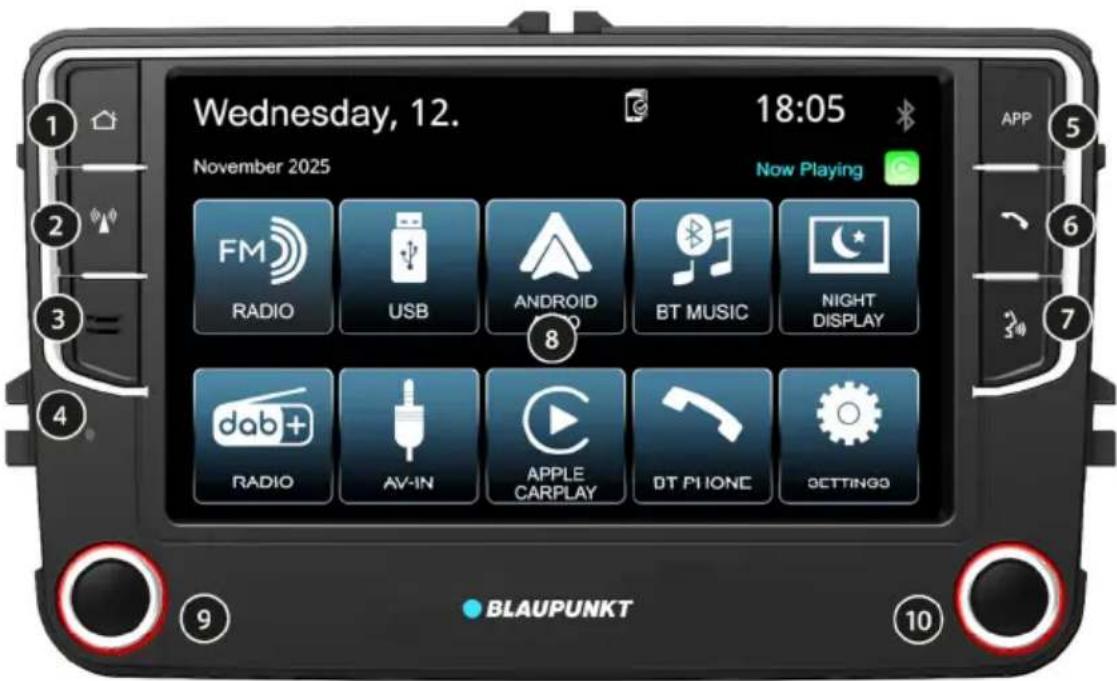

Hauptbildschirm aufrufen

② Radio-Taste:

Aufruf der Quelle Radio bzw. Wechsel zwischen FM und DAB Radio

③ Mikrofon:

Internes Freisprechmikrofon

④ RESET-Taste

Autoradio zurücksetzen

⑤APP-Taste:

APPLE CARPLAY oder ANDROID AUTO öffnen, wenn verbunden/Verbindungseinstellungen aufrufen, wenn kein Telefon verbunden ist

⑥ Telefonhörer:

Anruf annehmen/Wahlfunktion

öffnen/Verbindungseinstellungen aufrufen, wenn kein Telefon verbunden ist

⑦ Spracheingabe:

Sprachengabe vom verbundenen Telefon starten (Apple CarPlay/Android Auto)

⑧ Display

9 Linker Druck-/Drehgeber:

Ein-/Ausschalter, Lautstärkeregler

10 Rechter Druck-/Drehgeber:

Funktion je nach Betriebsart (Senderwechsel, Titelwechsel)

2. Herzlichen Glückwunsch | Inhaltsverzeichnis

Wir gratulieren Ihnen zu Ihrem neuen Blaupunkt Autoradio und wünschen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, um sich mit den Funktionen des Autoradios vertraut zu machen.

Sollten wider Erwarten Probleme auftreten, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem selbst lösen können. Beachten Sie bitte dazu auch das Kapitel FEHLERSUCHE am Ende der Bedienungsanleitung.

Ihr Fachhändler und der Blaupunkt-Service helfen Ihnen gerne, wenn Sie das Problem nicht selbst lösen können. Kontaktdaten finden Sie unter www.blaupunkt.com.

Diese Anleitung gilt möglicherweise für verschiedene Modelle, die sich in ihrem Funktionsumfang voneinander unterscheiden. Daher können einige Funktionen und Optionen bei Ihrem Modell nicht verfügbar sein oder abweichen.

Technische Änderungen zur Verbesserung des Autoradios sind vorbehalten. Abweichungen der in dieser Bedienungsanleitung beschriebenen Funktionen sind hierdurch möglich.

Inhalt

1. Bedienelemente
2. Herzlichen Glückwunsch | Inhaltsverzeichnis
3. Sicherheitshinweise
4. Allgemeine Informationen | Lieferumfang | Softwareupdate
5. Ein-/Ausschalten | Lautstärke | Audioquellen | Bedienung
6. Radiobetrieb analog: UKW/Mittelwelle
7. Radiobetrieb digital: DAB/DAB+
8. Wiedergabe externer Geräte und Datenträger: USB
9. Wiedergabe externer Geräte und Datenträger: AV-IN

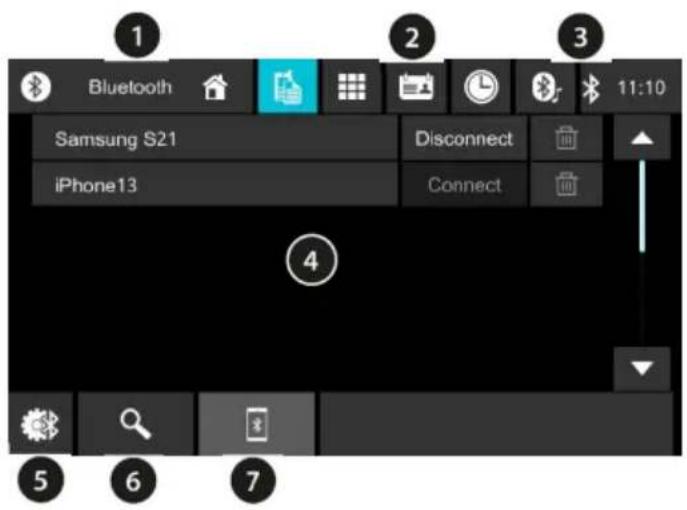

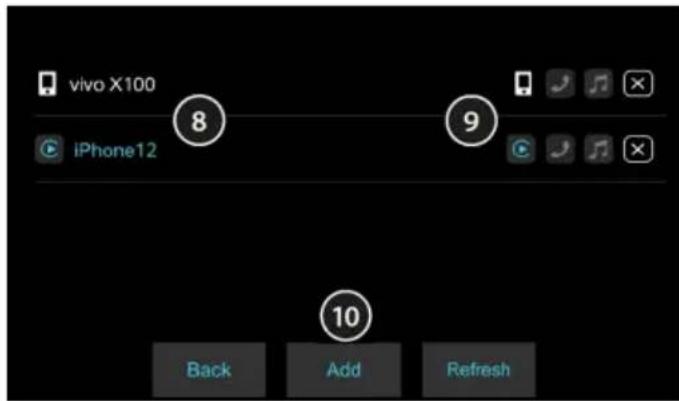

10. Verbindungen einrichten und verwalten
11. Bluetooth Audiostreaming | Freisprecheinrichtung
12. Apple CarPlay | AndroidAuto
13. Rückfahrkamera
14. CAN-Funktionen (fahrzeugspezifisch)
15. Einstellungen | Menü

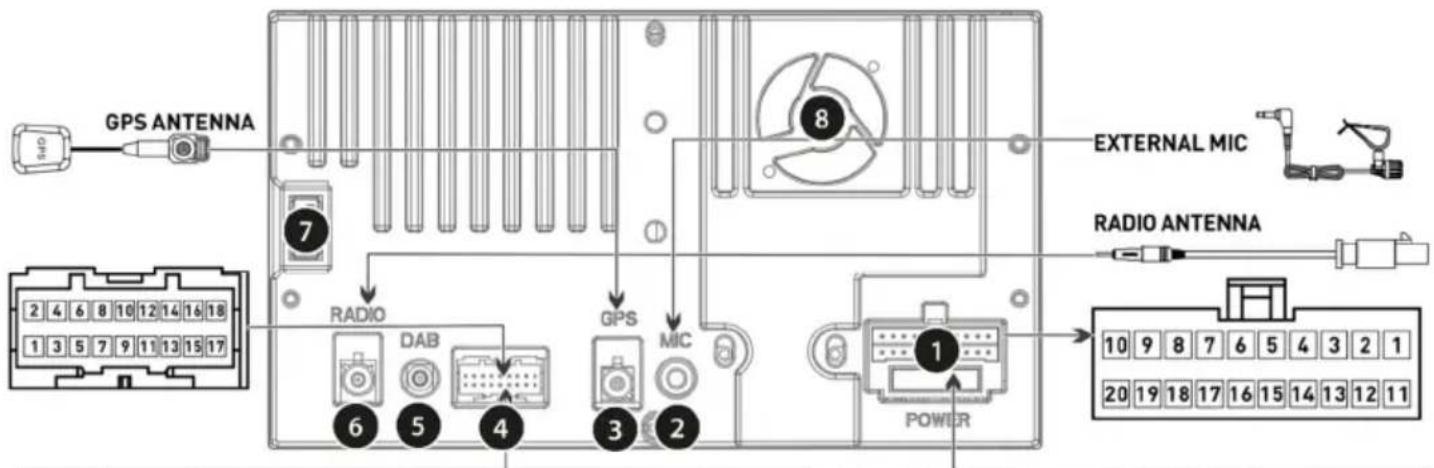

16. Einbau | Ausbau | Anschlüsse
17. Nützliche Informationen | Technische Daten
18. Fehlersuche

3. Sicherheitshinweise

Sicherheitshinweise

Das Autoradio wurde nach dem Stand der Technik und festgelegten Sicherheitsrichtlinien hergestellt. Trotzdem können Gefahren auftreten, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten.

Diese Anleitung soll Sie mit den Funktionen des Autoradios vertraut machen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio einbauen bzw. benutzen. Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio stets zusammen mit dieser Anleitung an Dritte weiter.
• Beachten Sie die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.
• Verwenden Sie das Autoradio nicht weiter, wenn ein Problem auftritt.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR! Warnt vor Verletzungen

VORSICHT! Warnt vor Beschädigung des DVD-/CD-Laufwerks oder der verwendeten Datenträger

GEFAHR! Warnt vor hoher Lautstärke

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien

Hinweis. Sachverhalte und Besonderheiten, die im Umgang mit dem Autoradio beachtet werden sollten. - Auflistung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit.

Benutzen Sie Ihr Autoradio so, dass Sie Ihr Fahrzeug jederzeit sicher steuern können.

Die Verwendung von Autoradiofunktionen während der Fahrt kann Ihre Aufmerksamkeit vom Verkehrsgeschehen ablenken und zu schweren Unfällen führen!

Verzichten Sie auf alle Funktionen, die Ihre Aufmerksamkeit von der Verkehrssituation und von der Bedienung des Fahrzeugs

während der Fahrt ablenken. Um derartige Funktionen zu nutzen, halten Sie an einem dafür geeigneten Ort an, ziehen die Handbremse an und bedienen Ihr Autoradio bei stehendem Fahrzeug.

Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen

zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Verändern oder öffnen Sie das Autoradio nicht. Im Inneren befinden sich keinerlei vom Bediener zu wartende Teile. Stecken Sie keine Gegenstände in Öffnungen des Autoradios, drehen Sie keine ungeeigneten Schrauben in das Gehäuse. In Autoradios mit CD-/DVD-Laufwerk befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann.

Bestimmungsgemäßer Gebrauch:

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12 Volt bzw. 24 V Bordnetzspannung vorgesehen (modellspezifisch) und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen des Autoradios. Das Autoradio ist für den privaten, nichtgewerblichen Gebrauch konzipiert.

Lassen Sie Reparaturen und nötigenfalls auch den Einbau von einer fachkundigen, qualifizierten Person durchführen.

4. Allgemeine Informationen | Lieferumfang | Softwareupdate

Konformitätserklärung

Hiermit erklärt Blaupunkt Competence Center Car Multimedia Evo-Sales GmbH, dass sich dieses Autoradio in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie RED 2014/53/EU sowie der Richtlinie RoHS 2011/65/EU befindet. Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com; wenn sie dort nicht verfügbar ist, kann sie über uns angefordert werden.

Markenrechtliche Hinweise

Alle genannten Marken und deren Logos, Markennamen oder Firmennamen, auf die in dieser Bedienungsanleitung Bezug genommen wird, werden nur zu Identifikationszwecken verwendet und sind Eigentum der jeweiligen Inhaber.

Reinigungshinweise

Lösungs-, Reinigungs- und Scheuermittel sowie Cockpit-Spray, Lufterfrischer und Kunststoff-Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes, fusselfreies, weiches Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Autoradio nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Autoradios und des Zubehörs die zur Verfügung stehenden Rückgabe- und Sammelsysteme oder geben Sie es bei Ihrem Händler/Hersteller zurück.

Verfügung stehenden Rückgabe- und Sammelsysteme oder geben Sie es bei ihrem Handler/Hersteller zurück.

Lieferumfang

Im Lieferumfang sind enthalten:

• Autoradio Anleitung
• externes Mikrofon
• Anschlusskabel Quadlock mit CAN-Interface
• Anschlusskabel mit offenen Kabelenden
• Antennenadapter FAKRA 2-fach auf 1-fach (passiv)

Empfohlenes bzw. ggf. nötiges Zubehör (nicht im Lieferumfang enthalten):

DAB-Scheibenklebeantenne: 2006 021 000 000 - Aktive/passive Antennensplitter bzw. andere nötige Adapter, je nach Fahrzeug

Für weitere Informationen zu geeignetem Zubehör für Ihr KFZ kontaktieren Sie bitte Ihren Fachhändler oder KFZ-Hersteller.

Software-Update

Die Software des Autoradios kann über ein externes Speichermedium aktualisiert werden. Die Anleitung für das Update und weitere Informationen liegen dem Update bei. Updates erhalten Sie über den Support.

• Wenn Sie an Blaupunkt eine Anfrage nach einem Update stellen, so teilen Sie uns bitte so detailliert wie möglich mit, was für ein Problem mit Ihrem Autoradio auftritt. Auch benötigt der Support Informationen über die aktuell auf dem Autoradio installierte Softwareversion (siehe Kapitel EINSTELLUNGEN MENÜ).
• Wenn das Autoradio einwandfrei funktioniert, ist ein Update nicht erforderlich. Jedes Update birgt auch ein gewisses Risiko durch Fehler bei der Durchführung des Updates. Auch können trotz sorgfältiger Tests in seltenen Fällen neue oder andere Fehler auftreten oder Funktionen unerwünscht verändert werden. Laden Sie keine Software aus fremden Quellen in das Autoradio, diese kann das Autoradio irreparabel beschädigen. Einzelne Optionen/Funktionen des Autoradios können von der Anleitung abweichen, da Optionen/Funktionen durch die Weiterentwicklung der Software verändert, hinzugefügt oder auch entfernt worden sein können. Dies stellt keinen Mangel oder Reklamationsgrund des Autoradios dar.

5. Ein-/Ausschalten | Lautstärke | Audioquellen | Bedienung

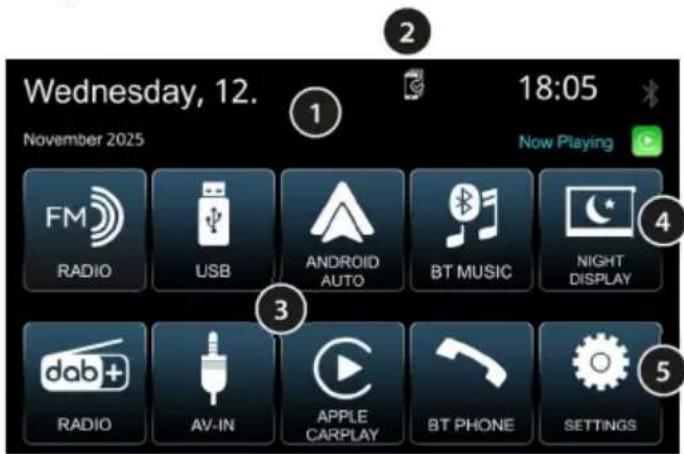

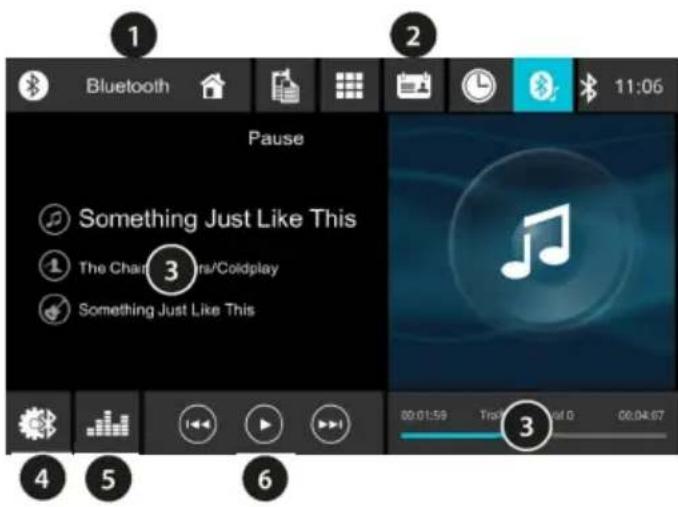

Hauptbildschirm HOME

① Statuszeile mit Anzeige Datum, Uhrzeit, Verbindungsstatus und der aktuell spielenden Quelle. ② Aufruf des Menüs zum Verwalten verbundener Mobiltelefone ③ Verfügbare Medienquellen des Autoradios ④ Display dimmen/ausschalten, wahlweise auch umschaltbar auf Kamera öffnen (siehe Kapitel EINSTELLUNGEN | MENÜ) ⑤ Einstellungen des Autoradios öffnen

Ein-/Ausschalten

Zum Einschalten drücken Sie kurz den linken Druck-/Drehgeber.

Zum Ausschalten halten Sie den linken Druck-/Drehgeber länger als eine Sekunde gedrückt. Bitte beachten Sie, dass das Autoradio nach dem Einschalten/Ausschalten eine gewisse Zeit benötigt, bis Sie es wieder abschalten/einschalten können, da interne Prozesse noch im Hintergrund aktiv sind.

Das Autoradio kann nicht bei abgeschalteter Fahrzeugzündung eingeschaltet werden.

Ein-/Ausschalten über die Fahrzeugzündung

Wenn bei laufendem Autoradio die Zündung ausgeschaltet wird, schaltet sich das Autoradio automatisch aus und beim nächsten Einschalten der Zündung wieder ein.

Wenn das Autoradio durch Druck auf den linken Druck-/Drehgeber ausgeschaltet wurde, bleibt es beim An-/Ausschalten der Zündung dauerhaft aus, bis es manuell wieder eingeschaltet wird.

• Wenn die Funktion nicht wie beschrieben arbeitet, ist das Autoradio nicht korrekt angeschlossen.

Lautstärke ändern

Die Lautstärke lässt sich über den linken Druck-/Drehgeber einstellen. Die Lautstärke ist von 0 (kein Ton) bis 40 (volle Lautstärke) einstellbar.

Auf dem Display wird die eingestellte Lautstärke für einige Sekunden angezeigt.

Autoradio stumm schalten (Mute)

Drücken Sie im Betrieb kurz den linken Druck-/Drehgeber, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können.

In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Display abschalten

Drücken Sie im Betrieb den rechten Druck-/Drehgeber, das Display schaltet sich ab. Durch Druck auf den Bildschirm oder eine beliebige Taste schaltet das Display wieder ein.

Auswahl einer Audioquelle

Wählen Sie über die Home-Taste den Hauptbildschirm aus, hier kann die gewünschte Quelle ausgewählt werden.

Bedienung

Bitte beachten Sie dringend das Kapitel SICHERHEITSHINWEISE zur Bedienung des Autoradios während der Fahrt!

6. Radiobetrieb analog: UKW/Mittelwelle

Die analogen Übertragungswege von Rundfunksignalen wie z.B. UKW (FM) auf 87,5-108 MHz sind die „klassischen“ Übertragungsarten und weltweit stark verbreitet.

Die Sender werden analog übertragen (FM= Frequenzmodulation, MW/AM= Amplitudenmodulation).

Bei schwachen oder schwankenden Signalen schwindet bei UKW das Stereosignal, Sender werden Mono wiedergegeben und beginnen zu rauschen.

Die Sender sind oftmals, abhängig von der Region, auf verschiedene Frequenzen zu empfangen, zu welchen Autoradios je nach Empfangsqualität automatisch wechseln können, wenn der Sender die nötigen RDS-Informationen bereitstellt und die Sendesignale eine ausreichende Stärke haben.

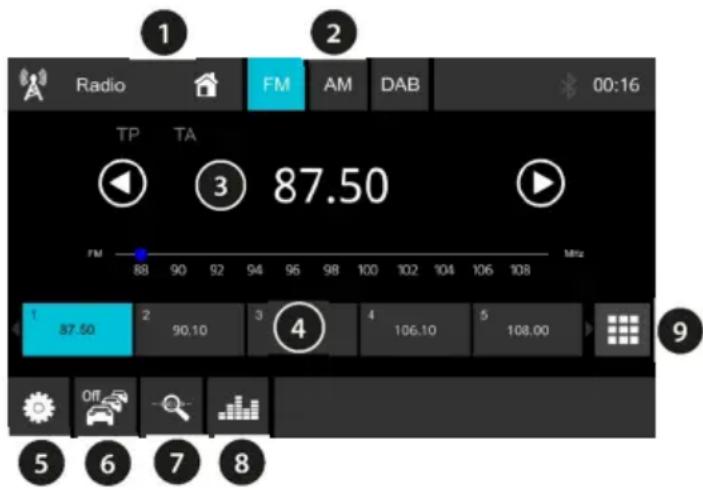

Hauptbildschirm FM-Radio

UKW/MW Radiowiedergabe starten

Wählen Sie die gewünschte Quelle über das Hauptmenü oder die Radio-Taste aus.

Bedienelemente und deren Funktion

① Anzeige der aktuellen Quelle, bei Anzahl erfolgt Rückkehr zum Hauptmenü, die aktuelle Quelle spielt weiter. ② Auswahl der Radiobetriebsart (auch über die Radio-Taste möglich, siehe Kapitel BEDIENELEMENTE) ③ Anzeige Frequenz/Sendername/Radiotext des aktuellen Senders mit Schaltflächen für den Suchlauf

kurzer Druck: Automatischer Suchlauf langer Druck: Manueller Suchlauf

④ Stationsspeichertasten kurzer Druck: Aufruf des gespeicherten Senders langer Druck: Speichern des aktuellen Senders ⑤ Einstellungen aufrufen (RDS AF-Funktion und REG-Funktion aktivieren/deaktivieren) ⑥ Verkehrsfunkpriorisierung für FM aktivieren/deaktivieren. Wenn aktiviert, schaltet das Radio bei einer Verkehrsmeldung des aktuellen Senders zu diesen um, wenn z.B. USB oder Streaming aktiv ist.

Achtung: Dies schränkt den automatischen Suchlauf ein, schwache Sender und Sender ohne entsprechende TP-Kennung werden übersprungen.

⑦ Travelstore starten Achtung: Alle Speicherplätze werden mit den aktuell stärksten Sendern überschrieben! Die Senderspeicher werden gelöscht! ⑧ Aufruf der Klangeinstellungen (Equalizer)

7. Radiobetrieb digital: DAB/DAB+

Digital Audio Broadcasting (kurz DAB/DAB+) ist der digitale Nachfolger des analogen UKW-Rundfunks. Durch die digitale Übertragung ergeben sich einige Unterschiede zum bekannten, analogen UKW-Radio: Es werden mehrere Sender auf einem Kanal verbreitet – den sogenannten ENSEMBLES (auch Multiplexe oder Programmpakete genannt). Die Sender selbst, welche sich in einem ENSEMBLE befinden, nennen sich SERVICES (= Sender und/oder Datendienste).

ENSEMBLES gibt es z.B. in Deutschland regional verfügbar von den öffentlich-rechtlichen Senderanstalten, zusammen dazu gibt es zum aktuellen Zeitpunkt zwei deutschlandweit empfangbare ENSEMBLES:

DR DEUTSCHLAND und ANTENNE DE.

Die ENSEMBLES sind oftmals im gesamten Sendegebiet über verschiedene Senderstandorte auf dem gleichen Kanal zu empfangen (Gleichwellennetz), was Kanalwechsel unnötig macht und mehr Platz für weitere

Programmanbieter ermöglicht.

Die Sender rauschen nicht, wie Sie es von UKW kennen, entweder der Sender ist in einer gleichbleibenden Qualität hörbar oder er setzt komplett aus, wenn die Fehlerkorrektur kein Signal mehr rekonstruieren kann, ztw. von einem kurzen, sog. "blubbern" begleitet.

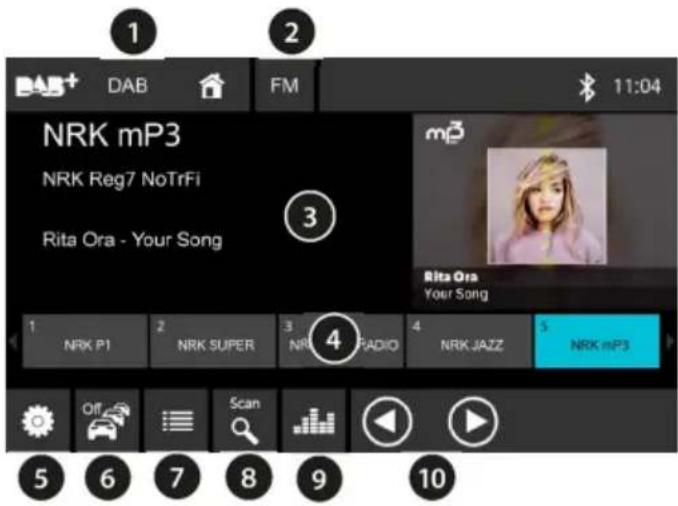

Hauptbildschirm DAB-Radio

DAB/DAB+ Radiowiedergabe starten

Wählen Sie die gewünschte Quelle über das Hauptmenü oder die Radio-Taste aus.

Bedienelemente und deren Funktion

① Anzeige der aktuellen Quelle, bei Anzahl erfolgt Rückkehr zum Hauptmenü, die aktuelle Quelle spielt weiter. ② Auswahl der Radiobetriebsart (auch über die Radio-Taste möglich, siehe Kapitel BEDIENELEMENTE) ③ Anzeige der Senderinformationen (Sendername/Ensemble/DLS und Slideshow des aktuellen Senders). ④ Stationsspeichertasten: kurzer Druck: Aufruf des gespeicherten Senders, langer Druck: Speichern des aktuellen Senders. ⑤ Einstellungen aufrufen: DAB-DAB und DAB-FM Senderverfolgung aktivieren/deaktivieren. ⑥ Verkehrsfunkpriorisierung für DAB aktivieren/deaktivieren. Wenn aktiviert, schaltet das Radio bei einer Verkehrsmeldung des aktuellen Senders zu diesem um, wenn z.B. USB oder Streaming aktiv ist. ⑦ Senderliste öffnen/schließen zur Suche und Auswahl eines neuen Senders. ⑧ DAB-Senderliste aktualisieren: kurzer Druck: Liste aktualisieren, alte Sender bleiben erhalten. langer Druck: Liste bereinigen, nur neue Sender speichern.

Die Aktualisierung der Senderliste kann dazu führen, dass Sender, die zuvor auf den Speichertasten abgelegt worden sind, nicht mehr aufgerufen werden können, da sie bei der Aktualisierung nicht empfangbar waren. Die Meldung SENDER NICHT IN LISTE, BITTE SENDERSUCHE DURCHFÜHREN erscheint dann. In diesem Fall muss nochmals eine Aktualisierung in der entsprechenden Empfangsregion gemacht werden.

⑨ Aufruf der Klangeinstellungen (Equalizer) ⑩ Sender vor/zurück blättern in der Senderliste.

8. Wiedergabe externer Geräte und Datenträger: USB

Über den USB-Anschluss können sogenannte Massenspeichermedien (USB-Sticks) mit dem Autoradio verbunden und darauf enthaltene Mediendateien wiedergegeben werden, sofern es sich um mit dem Autoradio kompatible Datenträger und Dateien handelt.

Verwendbare Datenträger/Medientypen:

• Datenträger mit Dateisystemen FAT16, FAT32, exFAT
• Dateiformate: MP2, MP3, WMA, FLAC, WAV
• Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software, mit der solche Dateien erstellt werden können, nicht garantiert werden.

Der Anschluss von MP3-Playern oder Mobiltelefonen für die Musikwiedergabe ist nicht möglich. Der USB-Anschluss des Autoradios kann auch zum Laden von externen Geräten wie Mobiltelefonen verwendet werden. Herstellerspezifische Schnellladefunktionen werden nicht unterstützt. Es kann nicht garantiert werden, dass sich jedes Gerät laden lässt, auch kann dies vom verwendeten USB-Kabel abhängen.

Das Autoradio verfügt über folgende Anschlüsse hierfür:

• USB-A Anschluss auf der Rückseite des Autoradios (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE)

USB-Datenträger anschließen/USB-Wiedergabe starten

Stecken Sie den USB-Datenträger vorsichtig in die USB-Buchse, wenden Sie keine Gewalt an und verkanten Sie den USB-Datenträger nicht. Das Autoradio schaltet automatisch in den USB-Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Autoradio erkannten Mediendatei.

Wenn ein USB-Datenträger bereits zuvor angeschlossen wurde, wählen Sie die gewünschte Quelle über das Hauptmenü aus.

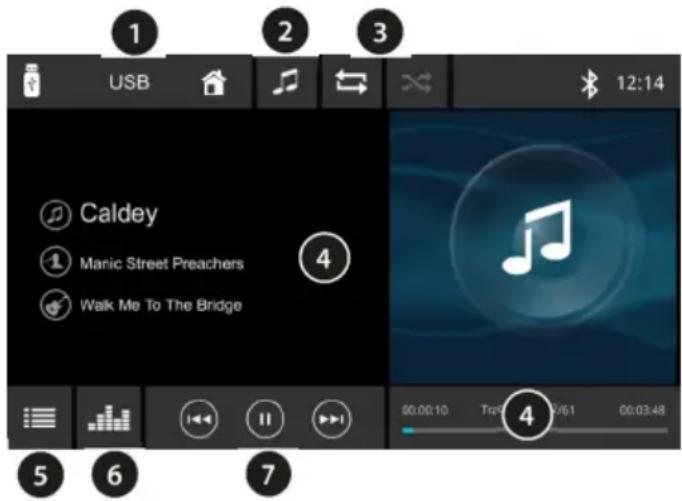

Hauptbildschirm USB

① Anzeige der aktuellen Quelle, bei Antippen erfolgt Rückkehr zum Hauptmenü, die aktuelle Quelle spielt weiter. ② Auswahl von Musik- oder Videodateien. ③ Wiederholungs-/Zufallswiedergabe auswählen. ④ Informationen des aktuellen Titels wie ID3-Tag, Coverbild, Spielzeit. ⑤ Aufruf des Dateibrowsers zur direkten Suche einer Mediendatei. ⑥ Aufruf der Klangeinstellungen (Equalizer). ⑦ Titelwechsel zurück/vorwärts (langer Druck: schneller Vorlauf/Rücklauf) und Wiedergabe/Pause-Funktion.

USB-Datenträger entfernen

Entfernen Sie den Datenträger keinesfalls, ohne das Autoradio zuvor auszuschalten, andernfalls kann es zu Schäden des Datenträgers oder der darauf befindlichen Daten kommen.

9. Wiedergabe externer Geräte und Datenträger: AV-IN

Über den AV-IN-Anschluss können analoge Audio- und Videosignale mit Hilfe eines Adapterkabels von externen Geräten eingespeist werden, wie z.B. mobile CD-Player, Kassettenabspielgeräte oder auch MP3-Player. Das Autoradio hat hierfür einen Cinch-Eingang. Für die meisten Anwendungen benötigen Sie ein Kabel mit 3,5mm Stereo-Klinkenstecker auf 2x Cinch, welches Sie im gut sortierten Fachhandel erwerben können.

Das Autoradio verfügt über folgende Anschlüsse hierfür:

• AV-IN-Anschluss an der Rückseite (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE)

Schließen Sie das externe Gerät mit einem passenden Adapter/Kabel an.

AV-IN-Wiedergabe starten

Wählen Sie die gewünschte Quelle über das Hauptmenü aus.

Passen Sie den Lautstärkepegel am externen Gerät an, wenn nötig bzw. möglich, um einen ähnlichen Pegel zu erhalten wie die anderen Quellen des Autoradios.

Anschließend kontrollieren Sie die Lautstärke über das Autoradio.

• Verwenden Sie nur unbeschädigte Stecker und Kabel, um eine Beschädigung des Autoradios zu vermeiden.

10. Verbindungen einrichten und verwalten

Das Autoradio ermöglicht das drahtlose Verbinden von Mobiltelefonen und Medienabspielgeräten. Wenn Sie ein entsprechend kompatibles Gerät mit dem Autoradio koppeln, können Sie die in den nachfolgenden Kapiteln beschriebenen Funktionen nutzen.

① Anzeige der aktuellen Quelle, bei Antippen erfolgt Rückkehr zum Hauptmenü, die aktuelle Quelle spielt weiter. ② Auswahl der Funktion, hier Geräteliste (farblich hervorgehobene Option). ③ Status der Verbindung. ④ Auflistung der verfügbaren und verbundenen Geräte. ⑤ Einstellungen. ⑥ Suche nach verfügbaren Geräten starten. ⑦ Liste der dem Autoradio bekannten Geräte anzeigen.

Verbindung herstellen

Schalten Sie das Autoradio ein, aktivieren und öffnen Sie auf Ihrem Gerät die Bluetooth®-Einstellungen bzw. machen Sie Ihr mobiles Gerät „sichtbar“, öffnen Sie am Autoradio die Telefon-Funktion und suchen Sie mit dem Autoradio nach verfügbaren Geräten. Verbinden Sie das gewünschte Gerät durch Antippen der entsprechenden Schaltfläche. Bestätigen Sie alle Abfragen auf Ihrem Gerät und Autoradio.

Bestätigen Sie etwaige Abfragen auf Ihrem Mobiltelefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung

funktioniert nicht.

• Dieser Vorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder, wenn Sie in Reichweite sind.

Verbindungsverhalten

Über das Icon a auf dem Hauptbildschirm erreichen Sie die Verwaltung bereits gekoppelter bzw. verbundener Mobiltelefone (siehe auch Kapitel EIN-/AUSSCHALTEN | LAUTSTÄRKE | AUDIOQUELLEN | BEDIENUNG).

Anzeige der dem Autoradio bekannten Geräte ⑨ Auswahl der Verbindungsart (Telefondisplay/Freisprechen/Streaming) Bei der Anzeige des Telefons auf dem Autoradio werden die Optionen Freisprechen und Streaming deaktiviert, diese werden dann über die vom Telefon erzeugte Anzeige zur Verfügung gestellt. - Je nach verbundenem Gerät stehen nicht alle Funktionen zur Verfügung. 10 BACK (ZURÜCK) - Verlassen der Funktion ADD (HINZUFÜGEN) - Neues Gerät hinzufügen, es ist wie auf vorhergehender Seite beschrieben vorzugehen

REFRESH (AKTUALISIEREN) - Liste aktualisieren

• Bei Markteinführung wurden umfangreiche Tests der Funktion mit verschiedenen Mobiltelefonen und Medienabspielgeräten durchgeführt, um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht.

11. Bluetooth Audiostreaming | Freisprecheinrichtung

Ihr Mobiltelefon muss mit dem Autoradio verbunden sein, siehe Kapitel VERBINDUNGEN EINRICHTEN UND VERWALTEN. Das verbundene Gerät muss die Funktionen A2DP und AVRCP unterstützen, damit Sie Musik über das Autoradio wiedergeben und die Wiedergabe steuern können. Für die Verwendung des Telefonbuchs muss diese auf dem Telefon freigegeben werden. Passen Sie die Lautstärke an Ihrem verbundenen Gerät an, wenn der Ton zu leise oder zu laut ist. Es ist nicht möglich, von diesem Autoradio zu einem anderen Gerät zu streamen (wie z.B. zu Lautsprecherboxen u.Ä.), dieses Autoradio unterstützt nur den Empfang eines Musiksignals. - Wenn das verbundene Telefon weitere Wireless-Funktionen zur Wiedergabe von Inhalten auf dem Radio unterstützt und diese aktiviert sind, kann die Bedienung und Wiedergabefunktionalität abweichen, die Bedienoberfläche wird in diesem Fall vom Mobiltelefon zur Verfügung gestellt, das Autoradio hat hierauf keinen Einfluss (siehe Kapitel TELEFON AUF DEM RADIODISPLAY ANZEIGEN)

Hauptbildschirm

① Anzeige der aktuellen Quelle, bei Anzahl erfolgt. Rückkehr zum Hauptmenü, die aktuelle Quelle spielt. ② Auswahl der Funktion, hier Audiostreaming (farblich hervorgehobene Option). ③ Informationen des aktuellen Titels. ④ Einstellungen. ⑤ Aufruf der Klangeinstellungen (Equalizer). ⑥ Titelwechsel zurück/vorwärts und Wiedergabe/Pause-Funktion.

Musikwiedergabe (Audiostreaming)

Wählen Sie die gewünschte Quelle über das Hauptmenü aus und steuern die Wiedergabe über die entsprechenden Tasten.

• Wenn die Wiedergabe nicht startet oder eine falsche Anwendung auf dem Mobiltelefon die Wiedergabe startet, müssen Sie auf Ihrem verbundenen Mobiltelefon den entsprechenden Audioplayer starten/auswählen, mit welchem Sie das Streaming nutzen sollen. Das Autoradio hat keinen Einfluss auf die Auswahl der zu verwendenden Anwendung auf dem Mobiltelefon.

Eingehender Anruf

Ein eingehender Anruf wird durch Klingelton und Anzeige auf dem Display des Autoradios signalisiert.

Über die entsprechenden Schaltflächen auf dem Display des Autoradios können Sie den Anruf annehmen, ablehnen oder beenden.

Ausgehender Anruf

Wählen Sie die gewünschte Quelle über das Hauptmenü oder die Telefontaste aus, siehe Kapitel BEDIENELEMENTE.

Über die entsprechende Auswahl der Funktion können Sie NUMMER WÄHLEN, TELEFONBUCH und ANRUFLISTEN auswählen, um hierüber eine Nummer einzugeben bzw. zu finden und die Anwahl dieser zu starten.

12. Apple CarPlay | AndroidAuto

Über diese Funktion können Sie Inhalte eines verbundenen Mobiltelefons auf dem Radio anzeigen lassen, wenn das Telefon hierzu kompatibel ist.

Je nach Mobiltelefon kann diese Verbindung mit Kabel oder auch drahtlos erfolgen, beachten Sie hierzu die Informationen Ihres Mobiltelefonherstellers.

Das Autoradio verfügt über folgende Anschlüsse hierfür:

• USB-A Anschluss auf der Rückseite des Autoradios (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE)
• Drahtlos (kein Anschluss/ohne Kabel)

Aktivierung:

Schließen Sie ein Telefon mit einem originalen, voll beschalteten, datenfähigen USB-Kabel an und folgen Sie den Hinweisen auf den Geräten zur Freigabe des Bildschirms.

Alternativ verbinden Sie das Gerät drahtlos und folgen Sie den Hinweisen auf den Geräten, sofern Ihr Telefon diese Funktion unterstützt. Die Bedienung erfolgt anschließend über das Display des Autoradios.

In keinem Fall darf manuell die Verbindung über WLAN hergestellt werden, lediglich die Bluetooth-Verbindung muss eingerichtet werden. Verwenden Sie bei Problemen mit der Verbindung ein anderes Kabel bzw. das originale Kabel Ihres Mobiltelefons. Inhalte und Funktionen werden vom verbundenen Mobiltelefon zur Verfügung gestellt, das Autoradio hat hierauf und auf die Verfügbarkeit oder mögliche

Fehlfunktion von Apps keinen Einfluss. Wenden Sie sich in diesem Fall an den Hersteller des Mobiltelefons oder der verwendeten App.

Bei der ersten Einrichtung der Funktion kann es erforderlich sein, dass die Handbremse angezogen wird. Bitte achten Sie hierfür auf korrekten Anschluss des Autoradios (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE).

Wiedergabe starten

Wählen Sie die gewünschte Quelle über das Hauptmenü aus.

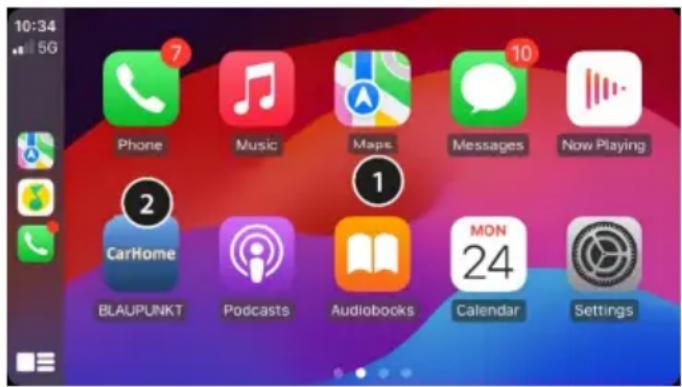

Hauptbildschirm

① Darstellung der Inhalte vom Mobiltelefon (telefonspezifisch, kann abweichen) ② Icon zum Verlassen der Mobiltelefonoberfläche (kann abweichen)

13. Rückfahrkamera

Über den Kamera-Anschluss können Sie das Bild einer optional installierten Kamera anzeigen lassen. Die Anzeige kann manuell aktiviert oder auch durch Einlegen des Rückwärtsgangs aktiviert werden.

Das Autoradio verfügt über folgende Anschlüsse hierfür:

• Kamera-Anschluss REVERSE CAMERA-IN an der Rückseite (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE)

Manuelle Aktivierung der Kamera

Wählen Sie die gewünschte Quelle über das Hauptmenü aus.

Automatische Aktivierung der Kamera

Legen Sie den Rückwärtsgang des Fahrzeugs ein, das Autoradio schaltet auf die Anzeige der Kamera um.

Achten Sie auf korrekten Anschluss der Kamera und Unterstützung der Funktion über den CAN-Bus Ihres Fahrzeugs. (siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSE) - Konfigurieren Sie die Kamera/PDC Funktion, siehe Kapitel EINSTELLUNGEN | MENÜ. Das Autoradio kann abhängig vom Fahrzeug und dessen Ausstattung dynamische Kameralinien anzeigen.

Gefahr durch Ablenkung vom Straßenverkehr!

Verwenden Sie die Anzeige der Kamera nur, wenn die Situation es zulässt und keine Ablenkung vom Verkehrsgeschehen darstellt.

14. CAN-Funktionen (fahrzeugspezifisch)

Neben der Erkennung des Status der Zündung für das automatische Ein-/Ausschalten des Autoradios werden die nachfolgenden Funktionen vom Autoradio unterstützt, sie können je nach Ausstattung/Modell variieren und u.U. aufgrund des Fahrzeugs nicht vorhanden/unterstützt sein. Die vollständige Unterstützung der nachfolgenden Funktionen ist je nach Fahrzeug nicht gegeben.

Lenkradfernbedienung: Sie können bei diesem Autoradio die Tasten Ihrer Lenkradfernbedienung verwenden, welche ab Werk vorhanden ist. Die Funktionen können variieren, umfassen im Allgemeinen Funktionen wie Änderung der Lautstärke sowie Wechsel der Senderspeicher (FM/DAB) sowie Titelwechsel bei USB und Streaming.

Zündung (ACC): Das Gerät bekommt über den CAN die Statusinformation der Zündung und schaltet hierüber an/aus.

Dimmer: Die Helligkeit des Displays kann in Abhängigkeit des Status der Fahrzeugbeleuchtung gesteuert werden. Einstellungen siehe Kapitel EINSTELLUNGEN | MENÜ.

GALA: Geschwindigkeitsabhängige Lautstärkeregelung. Einstelloptionen siehe Kapitel EINSTELLUNGEN | MENÜ.

Anzeige Rückfahrkamera, PDC, Parklinien (dynamisch/statisch): Das Autoradio kann das Kamerabild einer handelsüblichen Rückfahrkamera (FBAS PAL/NTSC Signal) sowie der ab Werk verbauten PDC-Sensoren und den Lenkradwinkeleinschlag in Form von dynamischen Parklinien darstellen. Einstelloptionen siehe Kapitel EINSTELLUNGEN | MENÜ.

Originale OEM-Rückfahrkameras werden nicht unterstützt, hierfür werden Adapter aus dem Zubehörhandel benötigt.

Multifunktionsdisplay (MFD): Das werkseitig vorhandene Multifunktionsdisplay (MFD) kann je nach Ausstattung/Modell Informationen wie Sender und Titel anzeigen, wenn es auf die Funktion AUDIO eingestellt ist. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Fahrzeugs.

15. Einstellungen | Menü

Wählen Sie die Einstellungen über Druck auf EINSTELLUNGEN im Hauptbildschirm aus.

Nachfolgende Einstellungen können vorgenommen bzw. an Ihre Wünsche angepasst werden.

Die Einstellungen sind nach verschiedenen Kategorien gegliedert und auf den nachfolgenden Seiten beschrieben:

GENERAL (ALLGEMEIN)

Allgemeine Autoradioeinstellungen

DATE AND TIME (DATUM UND ZEIT)

Datum und Uhrzeit einstellen, automatische Zeiteinstellung anpassen

Zeiteinstellung anpassen

ANTENNA SUPPLY DAB (ANTENNENSPANNUNG DAB)

Antennenversorgungsspannung DAB ein-/ausschalten

BEEP (TASTENTÖNE)

Tastenton ein-/ausschalten

MICROPHONE (MIKROFON)

Auswahl internes oder externes Mikrofon

LANGUAGE (SPRACHE)

Autoradiosprache einstellen

SOFTKEY

Icon auf dem Hauptbildschirm umschalten zwischen der Funktion NIGHT DISPLAY (HELLIGKEIT) und CAMERA (KAMERA)

Anzeige Klimasteuerung: Das Autoradio kann entsprechende Funktionen vom Fahrzeug darstellen.

Informationen vom Fahrzeug wie z.B. geöffnete Klappen/Türen etc.: Das Autoradio kann

Statusmeldungen vom Fahrzeug wie „Tür geöffnet" etc. darstellen.

Einstelloptionen siehe Kapitel EINSTELLUNGEN | MENU.

AUDIO (AUDIO)

Pegel- und Klangeinstellungen

VOLUME LEVELS (LAUTSTÄRKEN)

Einstellung der verschiedene Lautstärkepegel

Aufruf des Equalizers zum Anpassen der Klangeinstellungen

LOUDNESS

Loudness (Bassanhebung) ein-/ausschalten

GALA

Geschwindigkeitsabhängige Lautstärke ein-/ausschalten

DISPLAY (BILDSCHIRM)

Einstellung verschiedener Darstellungsoptionen

BRIGHTNESS (HELLIGKEIT)

Anpassung der Bildschirmhelligkeit

DIMMER MODE (DIMMER MODUS)

Automatische Umschaltung der Helligkeit in Abhängigkeit von der Fahrzeugbeleuchtung aktivieren/deaktivieren

KEY COLOR (TASTENFARBE)

Anpassung der Tastenbeleuchtung

CAR (AUTO)

Fahrzeugspezifische Einstellungen, welche über den CAN des Fahrzeugs zur Verfügung gestellt werden, siehe auch Kapitel CAN FUNKTIONEN (FAHRZEUGSPEZIFISCH)

PARK ASSIST (EINPARKHILFE)

Konfiguration der Anzeige von PDC und/oder Kamera bei Einlegen des Rückwärtsgangs

REVERSE CAMERA MUTE (KAMERA STUMMSCHALTUNG)

Verhalten des Tons bei eingelegtem Rückwärtsgang

CAMERA PICTURE (KAMERABILD)

Kamerabild spiegeln an/aus

Anpassung externes Aktivsystem aktivieren/deaktivieren

DYNAMIC CAMERA LINES (DYNAMISCHE KAMERALINIEN)

Dynamische Kameralinien aus-/einschalten

FRONTOPS (VORDERSEITE PDC)

PDC-Funktion für vordere PDC-Sensoren aktivieren/deaktivieren

CAR INFO POP-UP (AUTO INFO POP-UP)

Fahrzeugstatusinformationen wie z.B. „Tür offen" anzeigen

OTHERS (SONSTIGES)

Funktionen wie Zurücksetzen des Autoradios, Anzeigen der installierten Softwareversion u.a.

16. Einbau | Ausbau | Anschlüsse

Einbauhinweise

Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem

Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die gegebenen Informationen zu den Anschlüssen des Autoradios. Das Autoradio darf nur mit geeigneten Adaptern angeschlossen werden, es muss sichergestellt sein, dass alle Leitungen die korrekten Signale bzw. Spannungen führen. Im Fahrzeug befindliche Stecker dürfen nicht ohne weitere Prüfung direkt an das Autoradio angeschlossen werden.

Die Installation des Autoradios darf die Funktion von Airbags und anderen Sicherheitsvorrichtungen

oder Bedienelementen nicht behindern oder blockieren.

Die Fahrzeugbatterie (Minuspol, Masse) muss vor dem Einbau des Autoradios getrennt werden, andernfalls können Fehler oder auch Schäden an Autoradio oder Fahrzeugelektronik auftreten. Die Sicherheitshinweise des KFZ-Herstellers sind zu beachten (Airbag, Alarmanlage, Bordcomputer, Wegfahrsperre etc.).

Zur Montage des Autoradios müssen mit Spezialwerkzeug Blenden des Fahrzeugs entfernt werden, diese Aufgabe sollte ein Fachmann durchführen.

Beim Einschieben des Autoradios darf kein Druck auf Bedienelemente und/oder Display/Displayrahmen ausgeübt werden.

In Abhängigkeit vom Fahrzeug, in welches das Autoradio eingebaut werden soll, werden optionale und spezifische Anschlussadapter und/oder Einbauzubehör wie Einbaurahmen, Blenden etc. benötigt - diese sind über den Fachhandel verfügbar.

Einbaufehler können zur Zerstörung des Autoradios oder der Fahrzeugelektronik führen.

Achten Sie darauf, dass beim Ein- und Ausbau keine Kabel oder Stecker beschädigt werden. Beschädigte Stecker oder Kabel dürfen nicht weiterverwendet werden.

Das Gehäuse des Autoradios wird im Betrieb besteht ist darauf zu achten, dass keine Kabel am Gehäuse anliegen.

Einbauorte mit hoher Feuchtigkeit oder Staub/Schmutz können zu Funktionsstörungen oder Defekten des Autoradios führen.

Bitte konsultieren Sie Ihren Car-Hifi Einbauspezialisten, wenn Sie Unterstützung beim Einbau des Autoradios benötigen.

Blaupunkt übernimmt keine Haftung oder Gewährleistung für durch fehlerhafte(n) und/oder unfachmännische(n) Einbau, Bedienung oder Verwendung verursachte Schäden und/oder deren Folgen.

Anschlüsse und Begriffsdefinitionen der Anschlüsse

PIN NO	Color	Description	PIN NO	Color	Description
1	White	LINEOUT_FL	10	Yellow	VIDEO_OUT1
2	Black	DGND	11	White	R_AUX_IN_L
3	Red	LINEOUT_FR	12	Black	DGND
4	Red	R_CAMERA_12V_OUT	13	Black	DGND
5	White	LINEOUT_RL	4	Yellow	R CAMERAVIDEO
6	Black	DGND	15	Red	R_AUX_IN_R
7	Red	LINEOUT_RR	16	White/Black	/
8	Red	POWER.+12V	17	Yellow	R_AUX_INVIDEO
9	Purple	LINE_SUBW00FER	18	White	/

PIN NO	Description	PIN NO	Description
1	FL+	11	FR+
2	FL-	12	FR-
3	RL+	13	RR+
4	RL-	14	RR-
5	/	15	B+
6	/	16	GND
7	ILLUMI	17	BRAKE
8	ACC	18	P. CNTR
9	REVERSE	19	P. ANT
10	MCU_RX_FR_CAN	20	MCU_TX_TO_CAN

① POWER:

Anschluss für FAKRA-Adapter mit CAN-Interface (Lieferumfang) und Sicherung (15 A). Alternative: Adapter auf offene Kabelenden, Adapterbeschriftung und nachfolgende Funktionsbeschreibung ist zwingend zu beachten (Lieferumfang). ② MIC:

Anschluss für ext. Mikrofon, Umschaltung erfolgt über die Einstellungen des Autoradios

③ GPS: Anschluss GPS-Antenne ④ Universalanschluss, Belegung siehe Anschlussadapter & Zeichnung (Lieferumfang) ⑤ DAB:

DAB-Antenne: SMB-Anschluss mit 12 Volt Phantomspeisung, (max. 150 mA schaltbar über die Einstellungen) ⑥ RADIO:

FM/AM Antenne (FAKRA-Anschluss). Passiver Adapter auf 2x FAKRA im Lieferumfang, mit 12 Volt Phantomspeisung max. (150 mA, nicht schaltbar)

⑦ USB: Hinterer USB-A-Anschluss (8) Lüfter: Nicht verdecken, keine Kabel oder Gegenstände in die Öffnungen stecken.

FL+/FL-/RL+/RL-/FR+/FR-/RR+/RR-:

Lautsprecheranschlüsse

LINE-OUT: Vorverstärkerausgabe für den Anschluss eines externen Verstärkers

SUBWOOFER: Subwoofer-Ausgang für den Anschluss eines aktiven Subwoofers

AV-IN/VIDEO IN: Audio-/Video Eingang für Quelle AV-IN

VIDEO OUT: Videoausgang (nur für Video, Display wird nicht gespiegelt)

POWER +12V: Schaltausgang 12 V

RCAMERA 12 V: Schaltausgang 12 V für Kamera

B+: Batterie (Kl.30), dauerhafte Spannungsversorgung von Fahrzeugbatterie.

P.ANT: Geschaltete Spannungsversorgung für aktive Antennen (12 V, max. 150 mA).

P.CNTR: Steuerspannung für externe Endstufen/Subwoofer (12 V, max. 150 mA).

ILLUMINATION: Fahrzeugbeleuchtungseingang (Kl.58), benötigt für die automatische Umschaltung der Helligkeit von Tasten/Display und das Nachtdesign des Autoradios. Der Eingang benötigt 0 V (aus) / 5-14,4 V (aktiviert). PWM-Signale können Displayflackern verursachen und können in diesem Fall nicht verwendet werden.

BRAKE: Anschluss Handbremssignal

REVERSE: Anschluss Rückfahrsignal

ACC: Geschalteter Zündplus vom Zündschloss (Kl.15).

GND: Masse (Kl.31).

Die aufgeführten Funktionen des Steckers mit der Ziffer ① werden bei Verwendung des FAKRA-Anschlusses über CAN gesteuert und müssen darüber nicht separat angeschlossen werden! Die Stecker haben eine Verriegelung. Beim Lösen der Stecker die Verriegelung entsprechend lösen und keine Gewalt anwenden, andernfalls besteht die Gefahr, das Gerät oder den Adapter zu beschädigen! Das Autoradio unterstützt keine CD-Wechsler, Interfaces oder andere mit älteren Blaupunkt-Autoradios kompatible Komponenten. Achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls kann das Autoradio eine erhöhte Stromaufnahme haben und nicht vollständig abschalten. Dies kann auch zur Entladung oder Beschädigung der Autobatterie, Defekten der Fahrzeugelektronik oder anderer externer Komponenten führen!

17. Nützliche Informationen | Technische Daten

Garantie

Es gelten die landesüblichen, gesetzlichen Bestimmungen, sowie abhängig von Land/Händler ggf. erweiterte Garantien.

Bei Fragen wenden Sie sich bitte an Ihren Blaupunkt Fachhändler.

Service

Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte direkt an Ihren Fachhändler, von welchem Sie das Autoradio erworben haben. Weiterhin finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land.

Technische Daten

FM-Frequenzbereich: 87,5-108 MHz

DAB-Frequenzbereich: 174,928-239,200 MHz (Kanal 5A-13F)

Lautsprecherimpedanz: ≥ 4 Ohm/Kanal

Spannungsversorgung

Betriebsspannung: 12 V (14,4 V)

Stromaufnahme

Betrieb: <10 A

Abgeschaltet (ACC aus): < 5 mA

Eingänge/Ausgänge

Antenne/Verstärker: 12 V, max. 150 mA

FM-Antenne: 12 V, max. 150 mA

DAB-Antenne: 12 V, max. 150 mA

USB-Anschluss: 5 V, max. 2 A

Vorverstärkerausgang: 2 Vss

Lenkradfernbedienung: via CAN-Bus*

Zündung (ACC): via CAN-Bus*/analog

Dimmer: via CAN-Bus*/analog

Lautstärke (GALA): via CAN-Bus*

Rückfahrssignal (REVERSE) via CAN-Bus*/analog

Einparkhilfe (PDC): via CAN-Bus*

Tachodisplay (MFD): via CAN-Bus*

Kamerasignal: CVBS PAL/NTSC

• CAN-Funktionen können je nach Ausstattung/Modell variieren und u.U. aufgrund des Fahrzeugs nicht vorhanden/unterstützt sein.

Die vollständige Unterstützung der Funktionen ist daher möglicherweise je nach Fahrzeug nicht gegeben. Nachgerüstetes Sonderzubehör wie z.B.

Standheizungen werden nicht unterstützt.

Kompatibilitätsliste Fahrzeuge

Model (Quadlock II)		Type	Model Year
VW Amarok	2H	2010 - 2016
VW Caddy	2K/2C	2003 - 2014
VW CC	35	2012 - 2016
VW EOS	1F	2006 - 2015
VW Golf V	1K	2003 - 2008
VW Golf V Variant	1K	2007 - 2009
VW Golf VI	5K	2008 - 2012
VW Golf VI Variant	AJ	2009 - 2013
VW Golf VI Convertible		51	2011 - 2016
VW Golf V Plus		5M/52	2005 - 2006
VW Golf VI Plus		52	2008 - 2013
VW Jetta V / Bora	1K	2005 - 2010
VW Jetta VI	16	2010 - 2015
VW Passat	3C/36	2005 - 2014
VW Passat Alltrack		36	2012 - 2014
VW Passat CC	35	2008 - 2012
VW Passat Variant		3C/36	2005 - 2014
VW Polo	6R	2010 - 2014
VW Scirocco III		13	2008 - 2014
VW Sharan	7N	2010 - 2015
VW Tiguan	5N	2007 - 2014
VW Touran	1T	2003 - 2015
VW T5	7H / 7E / 7J (1st Facelift)		2009 - 2015
SEAT Alhambra		71	2010 - 2015
SEAT Altea	5P	2004 - 2015
SEAT Altea Freetrack		5P	2007 - 2009
SEAT Altea XL	5P	2006 - 2015
SEAT Toledo	5P	2004 - 2009
SEAT Toledo	KG	2012 - 2013
ŠKODA Octavia II		2009 - 2013
ŠKODA Octavia II Station Wagon		1Z	2012 - 2015
ŠKODA Octavia II Scout		1Z	2009 - 2015
ŠKODA Rapid NH		2012 - 2015
ŠKODA Rapid Spaceback NH		2015
ŠKODA Superb II 3T		2008 - 2014
ŠKODA Superb II Station Wagon		3T	2014
ŠKODA Yeti 5L		2009 - 2014

Das physische Design des OEM-Geräts und der Frontblende muss übereinstimmen. - Modelle, die nicht in der Kompatibilitätsliste aufgeführt sind, sind nicht kompatibel. Das Gerät kann als Ersatz für OEM-Modelle RNS310/315/510 und RCD310/315/330/350/510 verwendet werden. - Fahrzeuge mit einem anderen Quadlockstecker (wie z.B. Quadlock III/ „Power Quadlock“) können nicht verwendet werden

18. Fehlersuche

Nachfolgend finden Sie Fehlerbilder und deren mögliche Lösung.

Wenn Sie weiterhin Probleme mit dem Autoradio haben, kontaktieren Sie Ihren Fachhändler oder den Blaupunkt Service. Bitte halten Sie die Installation des Autoradios bei Problemen von einer fachkundigen, qualifizierten Person prüfen bzw. durchführen.

Ein Großteil der möglicherweise auftretenden Probleme lässt sich auf Anschluss- und Bedienfehler zurückführen.

Bitte lesen Sie die Bedienungsanleitung vollständig und aufmerksam durch.

U.U. treffen einige Punkte auf Ihr Modell nicht zu, da die entsprechende Funktion oder Option nicht vorhanden ist.

• Nach Einbau leuchten Kontrollleuchten für den Airbag im Armaturenbrett/der Tacho funktioniert nicht mehr/das Autoradio blockiert und zeigt PHONE oder TELEFON an etc.:

Das Autoradio wurde falsch angeschlossen oder Kabel wurden beschädigt. Trennen Sie umgehend die Fahrzeugbatterie und entfernen Sie das Autoradio.

Lassen Sie den Einbau von einer fachkundigen, qualifizierten Person durchführen/prüfen.

• Autoradio lässt sich nicht einschalten/Autoradio zeigt beim Einschalten 1 HOUR/1 STUNDE an und schaltet nach einer Stunde ab:

Der Zündplus ist nicht angeschlossen oder nicht aktiv. Bitte prüfen Sie die Anschlüsse.

• Bei höheren Lautstärken flackert das Display/das Autoradio schaltet komplett ab:

Bitte prüfen Sie den Kabelquerschnitt der Spannungsversorgung.

Lassen Sie den Einbau von einer fachkundigen, qualifizierten Person durchführen/prüfen.

• Probleme mit der Tonwiedergabe, einzeln oder alle Kanäle fallen aus:

Bitte prüfen Sie die Verkabelung der Lautsprecher und die Lautsprecher selbst, keine Leitung darf Massekontakt haben, die einzelnen Kanäle dürfen die angegebene Mindestimpedanz nicht unterschreiten (siehe technische Daten).

Die Fernbedienung funktioniert nicht:

Entfernen Sie die Kunststofffolie aus dem Batteriefach.

Prüfen Sie die Batterie auf korrekten Sitz.

Richten Sie die Fernbedienung mit direktem

Sichtkontakt auf das Autoradio.

Achten Sie auf korrekten Sitz der Kontakte.

Nicht alle Modelle haben diese Funktion.

• Autoradio schaltet nicht ein/Autoradio reagiert nicht auf Zündung/Autoradio schaltet nach einer bestimmten Zeit immer wieder automatisch aus/Autoradio lässt sich ohne Zündung nicht einschalten:

Zündung/Dauerplus korrekt angeschlossen? Der Zündplus muss korrekt 0 Volt/volle Spannung schalten, es darf sich im Zustand "Zündung aus" keine Restspannung auf dem Zündplus befinden. Prüfen Sie den korrekten Anschluss des Autoradios. Auf keinen Fall dürfen die Stecker des KFZ direkt mit dem Autoradio verbunden werden, ohne dass die Belegung vorher PIN für PIN geprüft wurde. Lassen Sie den Einbau von einer fachkundigen, qualifizierten Person durchführen/prüfen.

- Einstellungen und/oder Senderspeicher gehen verloren, Uhrzeit funktioniert nicht richtig:

Grundsätzlich speichert das Autoradio die Einstellungen permanent, auch ohne Spannungsversorgung. Einige Einstellungen werden jedoch erst nach einem korrekten Herunterfahren permanent gespeichert oder benötigen eine dauerhafte Spannungsversorgung - daher muss das Autoradio unbedingt korrekt ausgeschaltet werden.

Funktionen wie Uhrzeit, letzte Audioquelle, letzte Abspielposition USB/CD benötigen eine permanente Spannungsversorgung. Zur einwandfreien Funktion muss das Autoradio korrekt an Dauerplus angeschlossen sein, dieser darf im Betrieb nicht unterbrochen werden, andernfalls kann es auch zu Fehlern oder Schäden der Software/des Speichers kommen.

• Nicht alle Modelle haben einen permanenten Speicher, bitte prüfen Sie dies anhand der Produktbeschreibung. Unabhängig davon muss das Gerät jedoch immer korrekt angeschlossen sein.

- Das Autoradio hat keinen oder nur schlechten Radioempfang:

Prüfen Sie die Antenne für den jeweiligen Empfangsbereich. Prüfen Sie, ob Sie einen Phantomspeiseadapter benötigen, sofern die Antenne für den betroffenen Empfangsbereich diese nicht vom Radio erhält. Ist die Antenne korrekt montiert? Viele Antennen benötigen einen Gegenpol (Karosserie). Scheibenklebeantennen dürfen nicht auf bedampften Scheiben montiert werden. LED-Lampen oder andere elektrische Komponenten können den Radioempfang z.T. empfindlich stören, schließen Sie das Vorhandensein solcher Störungen aus. Stellen Sie bei der ersten Verwendung des Autoradios sicher, dass es auf die korrekte Radioregion eingestellt ist, sofern das Autoradio diese Einstellung bietet (siehe Kapitel EINSTELLUNGEN | MENU).

- Im DAB-Betrieb wird plötzlich NO SIGNAL / NO SERVICE angezeigt oder der Empfang setzt aus:

Das aktuelle Ensemble (Programmpaket) hat ein zu schwaches Signal und die Decodierung des Audiosignals ist nicht möglich. Bitte wählen Sie ein anderes Ensemble, verändern Sie Ihren Standort oder prüfen Sie die DAB-Antenne.

- Das Autoradio zeigt im Radiobetrieb plötzlich SEEK PI (SUCHE PI)/SEEK TP (SUCHE TP) an oder wechselt den Sender:

Bitte prüfen Sie die Antenne und Einstellungen des Autoradios. Deaktivieren Sie gegebenenfalls die Alternativfrequenzfunktion (siehe Kapitel EINSTELLUNGEN | MENÜ). Schlechter Empfang kann dazu führen, dass das Autoradio den Sender wechselt, wenn die Verkehrsfunk-Priorisierung aktiviert wurde.

- Das Autoradio zeigt im Radiobetrieb den Sendernamen nicht korrekt oder nicht mehr an:

Prüfen Sie den Empfang (Antenne prüfen). Bitte beachten Sie: Einige Sender senden anstelle des Sendernamens zeitweise zusätzliche Informationen anstelle des RDS-Sendernamens, hierauf hat das Autoradio keinen Einfluss.

- USB, CD, DVD, SD oder andere Datenträger haben keine Funktion:

Bitte prüfen Sie die Funktion mit einem anderen Datenträger, formatieren Sie den Datenträger neu, spielen Sie andere Dateien auf. Prüfen Sie das Autoradio auf Vorhandensein von Transportsicherungen des CD-/DVD-Laufwerks und entfernen Sie diese vor dem Einbau.

- Mobiltelefon lädt nicht oder nur langsam über USB:

Dies ist abhängig vom Telefon und dem verwendeten Kabel, herstellerspezifische Schnellladefunktionen werden nicht unterstützt.

- Telefonbuch wird nicht angezeigt, Telefon verbindet sich nicht, Anrufer nicht hörbar:

Beachten Sie, dass die automatische Wiederverbindung nur dann einwandfrei funktioniert, wenn das Radio korrekt an ACC/Zündplus (KI.15) und BATT/Batterie (KI.30) angeschlossen ist. Bitte prüfen Sie, ob Softwareaktualisierungen für Telefon und/oder Autoradio zur Verfügung stehen. Setzen Sie das Autoradio über NORMSET zurück (siehe Kapitel EINSTELLUNGEN | MENÜ) bzw. drücken Sie die RESET-Taste (siehe Kapitel BEDIENELEMENTE).

Bitte löschen Sie das Autoradio im Telefon aus der Liste, anschließend die Verbindung neu herstellen. Alle Berechtigungsanfragen auf dem Telefon mit JA bestätigen. Verwenden Sie testweise ein anderes Telefon.

- Streaming und Telefonie ist zu leise oder nicht hörbar:

Je nach Modell speichern Telefone die Lautstärken für verschiedene verbundene Geräte und unterschiedliche Anwendungen separat. Sie müssen in diesem Fall eine Audioausgabe der App mit der zu leisen Lautstärke provozieren (Musikwiedergabe der entsprechenden App oder Durchsage der Navigation starten) und während der Wiedergabe die Lautstärke auf dem Telefon anpassen. (Die Unterstützung dieser Funktion ist gegebenenfalls abhängig vom verbundenen Gerät).

- Der Anrufer hört mich nicht:

Bitte prüfen Sie den Anschluss des externen Mikrofons.

Prüfen Sie die Einstellung des Mikrofons in den Einstellungen (wenn vorhanden).

Verwenden Sie testweise ein anderes Telefon.

• Der SUB-OUT bzw. dessen Einstelloptionen im Autoradio haben keine Funktion (modellabhängig):

Bitte prüfen Sie den korrekten Anschluss des Subwoofers am SUB-Out Ausgang des Autoradios, andernfalls haben die Optionen in den Klangeinstellungen keinen Einfluss.

• Mit der DAB Senderliste stimmt etwas nicht, falsche DAB-Sender werden aufgerufen, DAB-Sender spielen nicht:

Starten Sie einen vollständigen Scan der DAB Sender, um mögliche Fehler/Inkonsistenzen der Senderliste zu beheben.

• Fehler/Problem hier nicht aufgeführt. Eine Funktion des Autoradios arbeitet nicht wie erwartet/Autoradio verhält sich nicht wie erwartet:

Setzen Sie das Autoradio zurück (siehe Kapitel EINSTELLUNGEN | MENU) und/oder drücken Sie die RESET-Taste (Verfügbarkeit modellabhängig). Lassen Sie den Einbau von einer fachkundigen, qualifizierten Person durchführen/prüfen.

Kontaktieren Sie den Service. Bitte beachten Sie: Eine genaue Fehlerbeschreibung und die Angabe der aktuellen Software vom Autoradio ist unabdinglich, wenn Sie Kontakt mit dem Service aufnehmen (Softwareabfrage siehe Kapitel EINSTELLUNGEN | MENU)

1. Bedienelemente

① Home-Taste:

Hauptbildschirm öffnen

② Radio-Taste:

DR DEUTSCHLAND und ANTENNE DE.

6. Analogradio: UKW/Mittelwelle

Loudness aktivieren/deaktivieren (Bassanhebung)

GALA

KAMERABILD

PDC-Funktion für vordere PDC-Sensoren aktivieren/deaktivieren

FAHRZEUGINFO-POP-UP

- Der Anruf kann/mich stören:

Überprüfen Sie den Anschluss des externen Mikrofons. Überprüfen Sie die Mikrofoneinstellung in den Einstellungen (falls verfügbar). Versuchen Sie, ein anderes Telefon zu verwenden.

RÜCKFAHRKAMERA STUMMSCHALTEN (KAMERA STUMM)

KAMERABILD

2. Gratis-Leitung | Inhalt

2. Gratisleitung

ACHTUNG! Warnt vor Schäden

DIMMER-MODUS (DIMMERSTELLUNG)

Vorverstärkerausgang: 2 Vss

Fernbedienung am Lenkrad: über CAN-Bus*

Modell (Quadlock II) Typ Modelljahr

VW Amarok 2H 2010-2016

VW Caddy 2K/2C 2003-2014

VW CC 35 2012-2016

VW EOS 1F 2006-2015

VW Golf V 1K 2003-2008

VW Golf V Variant 1K 2007-2009

⑨ Linke Taste/Drehregler:

DIMMER-MODUS (DIMMERSTELLUNG)

Einstellen von Datum und Uhrzeit, Anpassen der automatischen Zeiteinstellung

ANTENNENVERSORGUNG DAB (ANTENNENSPEISUNG DAB)

Aktivieren/Deaktivieren der DAB-Antennenspeisung

SIGNALTON (TASTENTÖNE)

Aktivieren/Deaktivieren des Tastentons

MIKROFON (MIKROFON)

DR DEUTSCHLAND v ANTENNE DE.

ENSEMBLES können in der Empfangszone über verschiedene Senderstationen auf demselben Kanal (Gleichwellennetz) empfangen werden, was ein unnötiges Umschalten des Kanals vermeidet und mehr Platz für andere Programme bietet.

DR DEUTSCHLAND a ANTENNE DE.

Blaupunkt WOLFSBURG 648

Bedienungsanleitung online:

Online-Bedienungsanleitung:

Technische Änderungen, Irrtümer und Druckfehler vorbehalten.

© 29.10.2025 Evo-Sales GmbH

Alle Rechte vorbehalten. Dieses Material darf nur für den persönlichen Gebrauch reproduziert, kopiert oder verteilt werden.
