GEBRUIKSAANWIJZING Quattro 19S Atco

NL BELANGRIJK: De aanwijzingen die in het motorinstrucktieboekje vermeld worden aandachtig doorlezen vooraleerst u de motor voor de eerste maal in gebruik neemt. OPGELET! Controleer het oliepeil vooraleer de motor in te schakelen.

NL NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing (Istruzioni Originali) 43

1) Lees de gebruiksaanwijzing aandachtig door. Zorg dat u vertrouwd raakt met de bedieningsknoppen en u in staat bent de grasmaaier op de juiste wijze te gebruiken. Leer hoe u de motor snel kunt uitschakelen.
2) Gebruik de grasmaaier uitsluitend voor het doel waarvoor hij is bestemd, dat wil zeggen voor het maaien en het opvangen van gras. leder doel waarvoor de grasmaaier wordt gebruikt dat niet uitdrukkelijk in de gebruiksaanwijzing wordt vermeld kan gevaarlijk zijn en zou de machine kunnen beschadigen. De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend):
- vervoer van personen, kinderen of dieren op de machine:
- zich door de machine laten vervoeren;
- gebruik van de machine voor het aanslepen of aanduwen van een last:
- gebruik van de machine voor het verzamelen van blade- ren of afval;
- gebruik van de machine voor het knippen van heggen of voor het maaien van andere vegetatie dan gras;
- gebruik van de machine door meer dan één persoon tegelijk;
- het mes aanschakelen op zones zonder gras.
3) Laat kinderen of personen die deze gebruiksaanwijzing niet gelezen hebben de grasmaaier niet gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
4) Gebruik de grasmaaier in geen geval:
- als er personen, met name kinderen of dieren in de buurt zijn;
- als u onder invloed van medicijnen of alcohol e.d. bent omdat deze uw reactievermogen kunnen verminderen.
5) Denk eraan dat de gebruiker van de grasmaaier aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VOOR HET GEBRUIK

1) Tijdens het maaien dient u altijd stevige schoenen en een lange broek te dragen. Gebruik de grasmaaier niet met blote voeten of met open sandalen.
2) Controleer het gehele terrein dat u wilt maaien grondig en verwijder alles wat door de machine kan worden uitgestoten of de snijgroep en de motor zou kunnen beschadi- gen (zoals stenen, takken, ijzerdraad, botten e.d.).
3) LET OP: GEVAAR! De benzine is bijzonder brand- baar:
- bewaar de brandstof in speciale tanks;
- giet de brandstof, met behulp van een trechter en alleen in de open lucht, in de tank. Tijdens deze handeling en bij het hanteren van de brandstof is het verboden te roken.
- giet de brandstof in de tank vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen benzine toevoegen of de dop van de benzinetank afdraaien;
- als u benzine gemorst hebt mag u de motor niet starten maar dient u de grasmaaier uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedampen opgelost zijn;

- draai de dop altijd weer goed op de benzinetank op de grasmaaier en het benzineblik.

4) Vervang de geluiddempers als deze defect zijn.
5) Vóór het gebruik dient u een algemene controle te verrichten en dient u met name de toestand van de messen te controleren en dient u te kontroleren of de bouten en de messen niet versleten of beschadigd zijn. Vervang het beschadigde of versleten mes en/of bouten altijd samen, om ervoor te zorgen dat het maaidek in balans blijft.
6) Vóórdat u met het maaien begint, dient u de beschermingen te monteren (opvangzag en afschermkap).

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke koolstofmonoxyde kan ontwikkelen.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Indien mogelijk, maai niet als het gazon nat is.
4) Kontroleer op een glooiend terrein altijd of u voldoende steunpunten heeft.
5) Ren in geen geval, maar loop gewoon; laat u niet voorttrekken door de grasmaaier;
6) Maai een helling altijd in de dwarsrichting en nooit van boven naar beneden.
7) Pas goed op als u op een helling van richting verandert; 8) Maai geen gazons die een helling van meer dan 20° hebben.
9) Pas goed op als u de grasmaaier naar u toe haalt;
10) Als de grasmaaier om vervoersredenen schuin gehouden moet worden, of als u de grasmaaier over een terrein verplaatst waar geen gras ligt, of als de grasmaaier van of naar het te maaien terrein verplaatst dient u het mes vast te zetten.
11) Gebruik de grasmaaier nooit om gras te maaien als de beveiligingen beschadigd zijn, of zonder de grasopvangzak of zonder de deflector.
12) Wijzig de afstelling van de motor niet en laat het toerental van de motor niet buitengewoon hoog oplopen.
13) Bij de modellen met voorttrekking, dient u vóórdat u de motor start de wielaandrijving uit te schakelen.
14) Start de motor voorzichtig volgens de aanwijzingen en houd uw voeten uit de buurt van het mes.
15) Houd de grasmaaier niet schuin bij het inschakelen. Schakel de grasmaaier op een vlakke ondergrond in waar geen obstakels zijn of hoog gras.
16) Kom niet met uw handen of voeten in de buurt van of onder de roterende gedeelten. Blijf altijd uit de buurt van de uitwerpopening.
17) Til de grasmaaier niet op of vervoer de grasmaaier niet terwijl de motor draait.
18) Schakel de motor uit en koppel de bougiekabel los: - vóórdat u enige werkzaamheden onder het maaidek uit- voert of vóórdat u het uitwerpkanaal leegt;
- vóórdat u de grasmaaier kontroleert, schoonmaakt of ermee werkt;
- nadat u op een vreemd voorwerp gestoten bent, controleer of de grasmaaier beschadigd is en voer de nodige reparaties uit vóórdat u de maaier opnieuw gebruikt;
- als de grasmaaier abnormaal begint te trillen (Meteen de oorzaak van de trillingen opsporen en hem laten nakijken door een Gespecialiseerd Servicecentrum).
19) Schakel de motor uit:
- iedere keer als u de grasmaaier onbeheerd achterlaat. Haal bij de modellen die elektrisch bestuurd worden ook de sleutel eruit;
- vóórdat u benzine bijtankt;
- iedere keer als u de grasopvangzag verwijdert of opnieuw aanbrengt;

- vóórdat u de maaihoogte afstelt.

20) Neem gas terug vóórdat u de motor uitschakelt. Draai na het maaien de benzinetoevoer dicht, waarbij u de aanwijzingen in het motorinstructieboekje nauwkeurig dient op te volgen.

21) Tijdens het maaien dient u altijd een veiligheidsafstand van het roterende mes in acht te nemen, afhankelijk van de lengte van de handgreep.

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de grasmaaier pleegt zal de werking van de maaier veilig blijven en zal het prestatieniveau gelijk blijven.

2) Zet de grasmaaier niet met benzine in de tank in een ruimte waar de benzinedampen met vlammen, vonken of een warmtebron in aanraking zouden kunnen komen.

3) Laat de motor afkoelen vóórdat u de grasmaaier opbergt.

4) Om het brandgevaar zoveel mogelijk te beperken dient u de motor, de geluiddemper van het uitwerpmechanisme, de accubak en de benzinetank vrij te houden van gras, bladeren of teveel vet. Laat geen zakken of bakken met gemaaid gras in de opslagruimte achter.

5) Controleer de deflector en de opvangzag regelmatig zodat u kunt controleren of deze onderdelen versleten of beschadigd zijn.

6) Als u de tank moet legen, dient u dit in de open lucht te doen en terwijl de motor koud is.

7) Trek werkhandschoenen aan als u het mes demonteert en opnieuw monteert.

8) Zorg dat het maaidek opnieuw in balans wordt gebracht nadat het mes geslepen is. Alle handelingen aan het maaidek (demontage, slijpen, in balans brengen, hermontage en/of vervanging) vergen een welbepaalde vaardigheid en het gebruik van speciaal gereedschap; uit veiligheidsoverwegingen, dienen deze handelingen bijgevolg uitgevoerd te worden in een gespecialiseerd servicecentrum.

9) Gebruik de machine om veiligheidsredenen nooit met versleten of beschadigde onderdelen. De onderdelen moeten vernieuwd en niet gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst, geheven, vervoerd of overgeheld moet worden, is het noodzakelijk:

- stevige werkhandschoenen te dragen;

- neem de machine vast op punten waar u een stevige grip hebt, rekening houdend met het gewicht en de spreiding van het gewicht;

- doe een beroep op een toereikend aantal personen die het gewicht van de machine kunnen heffen, volgens de kenmerken van het transportmiddel of de plaats waar de machine opgenomen of opgesteld moet worden.

2) Bevestig de machine tijdens het vervoer goed met touwen of kettingen.

HET MILIEU

De milieubescherming moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven.

- Wees geen storend element voor uw buren.

- Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.

- Volg nauwgezet de plaatselijke normen voor het verwerken van de verpakking, olie, benzine, batterijen, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; dit afval mag niet met de huisafval weggeworpen worden, maar moet gescheiden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.

- Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar moet ze naar een opvangcentrum gebracht worden, volgens de geldende locale normen.

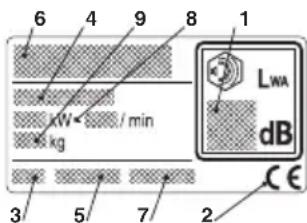

PRODUCTIDENTITEIT

De identiteit van het product wordt bepaald door het onderdeel-en serienummer van de machine.

Zijn terug te vinden op deze sticker die op het chassis van de machine zit geplakt:

1. Niveau van de geluidssterke volgens de richtlijn 2000/14/CE

2. EG-merkteken volgens richtlijn 2006/42/CE

3. Productiejaar 4. Type grasmaaier

4. Serienummer

5. Naam en adres van de

Fabrikant 7. Artikelcode 8. Vermogen motor en toerental 9. Gewicht in kg

6 4 9 8 1 kW / min kg LWA dB 3 5 7 2 CE

Onmiddellijk na de aankoop van de machine, worden de identificatienummers (3 - 4 - 5) in de hiertoe bestemde ruimten op de laatste pagina van de handleiding genoteerd.

BESCHRIJVING VAN DE SYMBOLEN OP DE KNOPPEN (indien aanwezig)

21 22 23 STOP 24 25 26 27

1. Traag 22. Snel 23. Starter

2. Stop motor 25. Aandrijving ingeschakeld

3. Rust 27. Motor starten

Maximale waarden voor geluid en trillingen

Voor model

454 504 554 554

AVS

Geluidsdrukniveau aan het oor van de bediener (op basis van de norm 81/1051/EEG) ...... db(A) 81,6 83,5 85,2 82- Meetonzekerheid (2006/42/CE - EN 27574) ...... db(A) 1,2 1,0 0,7 1,2

Gemeten geluidsniveau (volgens de richtlijn 2000/14/EG, 2005/88/EG) ...... db(A) 95,3 95,5 97,6 96- Meetonzekerheid (2006/42/CE - EN 27574) ...... db(A) 0,4 0,4 0,4 1,0

Gegarandeerd geluidsniveau (volgens de richtlijn 2000/14/EG, 2005/88/EG)	db(A)	96	96	98	98
Trillingsniveau (op basis van de norm EN 1033)	m/s2	5,4	6,3	6,2	2,0
- Meetonzekerheid (2006/42/CE - EN 12096)	m/s2	0,4	0,9	0,6	0,8

BELANGRIJK

Voor de aanwijzingen met betrekking tot de motor en de accu, raadpleeg de specifieke handleidingen.

Onderdelen met sterretje (*) zijn standaard voor sommige modellen en landen.

Sommige modellen hebben geen gashendel. Het toerental van de motor is zodanig ingesteld dat de motor optimaal draait en de uitstoot van uitlaatgassen minimaal is.

SYMBOLEN

Op de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplettendheid bij gebruik geboden is.

Betekenis van de symbolen:

Waarschuwing: Lees de gebruik aan wijzing vóór- dat u deze maaier gebruikt.

Waarschuwing! Houd omstanders op afstand. Kijk uit voor uit de machine weggeslingerde voorwerpen.

Waarschuwing! Zorg dat uw handen en voeten niet onder het maaidek kunnen komen als de machine loopt. Vóór het verrichten van reparaties eerst de bougiekabel losmaken van de bougie.

Waarschuwing! Kantel de maaier altijd achterover als u de onderkant wilt

schoonmaken. Kantelt u de machine in een andere richting, dan kan er olie of benzine uit lekken.

INLEIDING

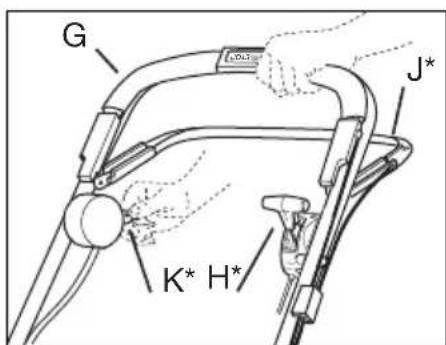

Type I

G K* H* J*

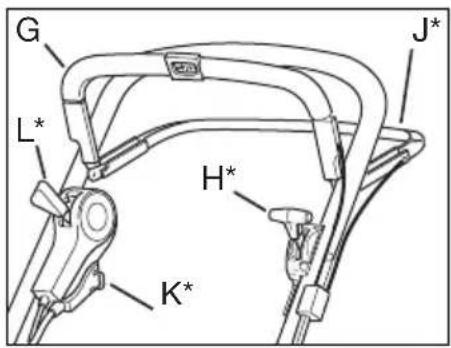

Type II

G L* H* K* J*

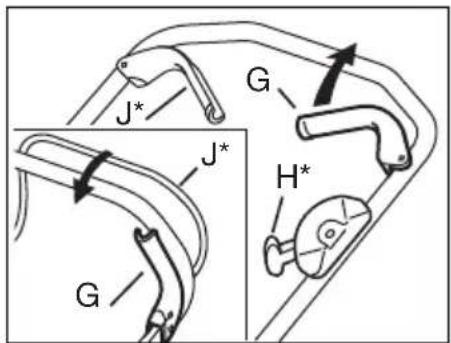

Type III

2 houders voor de grasopvangbak

4 schroeven voor de houders

1 contactsleutel (*)

1 acculader (*)

1 inbussleutel

1 dopsleutel

+ Gebruikershandleidingen

OPMERKING - De machine kan mogelijk geleverd worden met sommige onderdelen reeds gemonteerd.

LET OP - De machine moet op een vlakke en solide ondergrond uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktui-gen.

De verpakking moet volgens de plaatselijke geldende bepalingen worden afgevoerd.

DUWBOOM (Type I-II)

1. Klap het onderste gedeelte van de duwboom omhoog.
2. Zet het bovenste gedeelte van de duwboom vast met behulp van de afstandsringen en afsluitknoppen. Aan de rechterzijde bevindt zich een oog voor de gashendel (afb. 1).
3. Draai daarna de afsluitknoppen op het onderste gedeelte van de duwboom vast. Als deze zijn vastgedraaid, kan de hoogte van de duwboom worden aangepast door de schroeven A met de bijgeleverde sleutel aan te draaien. (afb. 2)

DUWBOOM (Type III)

1. Draai de afsluitknoppen los van het chassis en zet het onderste gedeelte van de duwboom vast op de schroeven B (afb. 3).
2. Zet het bovenste gedeelte van de duwboom vast met behulp van de afstandsringen en afsluitknoppen. Aan de rechterzijde bevindt zich een oog voor de gashendel (afb. 1).
3. Draai daarna de afsluitknoppen op het onderste gedeelte van de duwboom vast. Als deze zijn vastgedraaid, kan de hoogte van de duwboom worden aangepast.

KABELGELEIDER

Zet de kabels vast in de kabelgeleiders (afb. 4):

Bij aflevering is de kabel van de toerenregelaar zo ingesteld dat de transmissie niet beschadigd kan raken. De kabel moet misschien worden bijgesteld. Kijk hiervoor bij "KABEL TOERENREGELAAR AFSTELLEN" in het gedeelte "ONDER-HOUD".

GRASOPVANGBAK

Til de flap op en bevestig de twee houders met de bijgeleverde schroeven aan de grasopvangbak. De houders zijn voorzien van de letters «L» en «R» en moeten op de corresponderende markering op de achterzijde van de grasmaaier gemonteerd worden (afb. 5).

Grasopvangbak van stof (*): Plaats de stoffen zak over het stalen frame en klik de zak dan vast op de plastic klep (afb. 6).

Plastic grasopvangbak (*): Klik beide helften aan elkaar en klik daarna het bovenste gedeelte erop vast (afb. 7). Open de flap op de machine en bevestig de grasopvangbak op de houders.

LET OP! U kunt de grasmaaier zonder grasopvangbak gebruiken. Het gras komt dan in een lijn achter uit de machine.

ACCU (\*)

De accuvloeistof is giftig en bijtend en kan zware brandwonden veroorzaken. Vermijd contact met ogen en kleding.

Laad de accu voordat u deze voor het eerst gaat gebruiken 24 uur op. Meer informatie vindt u onder ONDERHOUD, ACCU.

Steek de contactsleutel (*) in het slot.

GEBRUIK VAN DE GRASMAAIER

COMBI (\*)

Uw nieuwe grasmaaier combineert twee functies in één machine:

1. "MULCHING"

De machine wordt geleverd met een plug (P), die is gemonteerd in de grasuitworp (afb. 8). De grasmaaier kan worden gebruikt voor 'Mulching'. Dit betekent dat het gras tijdens het maaien extra wordt fijngeknipt. Het gras valt dan op het gazon zodat het kan composteren. Het gazon wordt zo gevoed.

Druk de vergrendeling (R - afb. 8a) in om de plug te verwijderen. Als u de plug weer opnieuw wilt installeren moet u beide pinnen stevig in de gaten duwen zodat de plug op zijn plaats klikt.

43 cm Combi:

Draai de vleugelmoer los om de plug te verwijderen (afb. 8b).

2. GRASOPVANG

Monteer de bijgeleverde grasopvangbak (afb. 6, 7). Open de flap, verwijder de plug en haak in plaats daarvan de grasopvangbak aan de achterzijde van de machine.

Tijdens het maaien wordt het gras in de bak opgevangen.

Leeg de bak op de composthoop of verspreid het gras over de borders als voeding.

3. UITWERPEN AAN ACHTERKANT

Gebruik de maaier zonder de plug of de grasopvangbak (klep gesloten). Het gras wordt onversnipperd aan de achterkant uitgeworpen.

STARTEN VAN DE MOTOR

1. Zet de grasmaaier op een vlakke en vaste ondergrond. Start niet in lang gras.
2. Zorg ervoor dat de bougiekabel aangesloten is op de bougie.
3. Knijp de start/stop-beugel G tegen de duwboom. LET OP! De start/stop-beugel G ingedrukt houden om de motor niet te laten stoppen (afb. 9).
   4a Handmatige start: Pak de starchendel vast en start de motor door een snelle ruk aan het startsnoer.
   4b Elektrische start (K*): Start de motor door de contact-sleutel rechtsom te draaien. Laat de sleutel los wanneer de motor start. Houd de startpogingen altijd kort, om de accu niet uit te putten.
4. Voor de beste maairesultaten de motor altijd op volgas gebruiken.

MOTOR STOPPEN

Direct na gebruik kan de motor bijzonder heet zijn. Raak de demper, de cilinder of de koelribben van. Dit kan ernstige brandwonden veroorzaken.

Laat de start/stop-beugel G los (afb. 9) om de motor te laten stoppen.

Wanneer de start/stopbeugel niet meer werkt, stop dan de motor door de bougiekabel los te maken van de bougie. Breng de grasmaaler onmiddellijk naar een erkende werkplaats voor reparatie.

ACHTERWIELAANDRIJVING (\*)

Schakel de overbrenging in door de koppelingsbeugel J tegen de duwboom te drukken. Ontkoppel de overbrenging door de koppelingsbeugel J los te laten (afb. 9).

SNELHEID (\*)

De toerenregelaar niet aanraken als de motor loopt. Dit kan de werking van de toerenregelaar aantasten.

Op een geschikte snelheid zetten door de toerenregelaar in een van de 4 standen te plaatsen (afb. 10).

De verschillende standen corresponderen met de volgende snelheid:

Stand :ong. 2,8 km/u

Stand 2: ong. 3,1 km/u

Stand 3: ong. 3,6 km/u

Stand :ong. 4,5 km/u

MAAIHOOGTE

Stel de maaihoogte niet zo laag in dat het mes (de messen) in contact komt(en) met oneffenheden op de grond.

De grasmaaier heeft een hendel voor het instellen van de maaihoogte. Trek de hendel naar buiten en stel de maaihoogte in op een van de negen standen die het best geschikt is voor uw gazon (afb. 11).

RAADGEVINGEN VOOR DE ZORG VAN HET GAZON

ledere soort gras heeft verschillende kenmerken en er kunnen dus verschillende werkwijzen nodig zijn om het gazon te verzorgen; lees steeds de aanwijzingen op de zaadverpakkingen met betrekking op de maaihoogte, en al naargelang de groeicondities van de zone waar men werkt.

Houd er rekening mee dat de meeste soorten gras uit een steel en een of meerdere bladeren bestaan. Als de bladeren volledig afgemaaid worden, wordt het gazon beschadigd en zal het moeilijker teruggroeien.

Over het algemeen, gelden de volgende aanwijzingen:

- een te laag maainiveau veroorzaakt scheuren en leegtes in het grasveld, en een "gevlekt" aspect";

- in dezomer, moet het gras hoger gemaaid worden om te vermijden dat het terrein uitdroogt;

- maai het gras niet wanneer het nat is; dit zou de werkzaamheid van het mes verminderen omwille van het gras dat aan het mes vastkleeft en zou scheuren in het grasveld veroorzaken;

- indien het gras bijzonder hoog is, is het raadzaam eerst te maaien op de maximaal toegestane hoogte en vervolgens een tweede maaibeurt te doen na twee of drie dagen.

ONDERHOUD

BELANGRIJK - Een regelmatig en zorgvuldig onderhoud is van wezenlijk belang om de veiligheid en oorspronkelijke prestaties van de machine in stand te houden.

Draag sterke werkhandschoenen vóór elke reiniging, onderhoudsbeurt of afstelling van de machine.

Indien het nodig is toegang te hebben tot de onderkant van de machine, wordt de machine uitsluitend overge-held langs de zijde aangeduid op de handleiding van de motor, volgens de aangegeven instructies.

SCHOONMAKEN

Was de machine zorgvuldig na elk gebruik; verwijder gras en modder die zich opgehoopt hebben aan de binnenkant van het chassis, om te voorkomen dat deze ter plaatse drogen en de machine de daaropvolgende keer moeilijk gestart wordt.

De laklaag aan de binnenkant van het chassis kan met- tertijd loskomen door de schurende werking van het gemalen gras; mocht dit voorvallen, werk de laklaag dan tijdig bij met een roestvrije verf, om te voorkomen dat roest ontstaat dat het metaal aantast.

Verwijder de kap van de transmissie door de schroeven S (afb. 12) te verwijderen en maak het gebied rond de transmissie (*) en de aandrijfriemen (*) een of twee keer per jaar schoon met een borstel of perslucht.

leder seizoen moeten de aandrijfwielen (*) aan de binnenzijde schoongemaakt worden. Verwijder beide wielen. Verwijder met een borstel of perslucht gras en vuil van het tandwiel en de velg (afb. 13).

ACCU (\*)

Bij normaal gebruik in het maaiseizoen wordt de accu opgeladen door de motor. Als de motor niet gestart kan worden met de startsleutel, kan de oorzaak een lege accu zijn.

Verwijder de accu door het accudeksel te openen, de contactpunten met de motor los te maken en de accu uit te nemen (afb. 16). Sluit de accu aan op de acculader (bijgeleverd), sluit de acculader daarna aan op een stopcontact. Laat de accu 24 uur opladen (afb. 17).

Na opladen de accu weer plaatsen en aansluiten op de motor (afb. 18).

De acculader mag niet direct op het aansluitcontact van de motor worden aangesloten. Het is niet mogelijk de motor te starten met de acculader. De motor en acculader kunnen beschadigd raken.

WINTERSEIZOEN

Verwijder de accu en bewaar deze volledig opgeladen (zie boven) op een droge en koele plaats (tussen de 0°C en

+15°C). De accu moet minimaal één keer per winterseizoen worden opgeladen. Vóór het begin van het seizoen de accu nogmaals 24 uur opladen.

KOPPELINGSKABEL AFSTELLEN (\*)

Wanneer de overbrenging niet is ingekoppeld wanneer de koppelingsbeugel tegen het stuur wordt geknepen, of wanneer de maaier als traag of langzaam wordt ervaren, kan de oorzaak zijn dat de koppeling in de transmissie slipt. Om dit te herstellen, stelt u de koppelingskabel als volgt af (bij stilstaande motor):

1. Wanneer de koppelingsbeugel is losgelaten moet de machine zonder weerstand naar achteren geduwd kunnen worden. Als dat niet het geval is, schroef dan stelnippel T in totdat de machine kan rollen (afb. 19).
2. Als de koppelingsbeugel ong. 2 cm (stand 1) wordt ingedrukt, moet er weerstand zijn als de grasmaaier vooruit wordt geduwd. Met de beugel geheel ingedrukt (stand 2) zou rollen niet moeten gaan. Schroef de stelnippel T helemaal uit tot deze stand is bereikt.

Als het verschil tussen de instellingen in de toerenregelaar met de hoogste snelheid (stand 3 en ) met groot is of als er geen verschil is, moet de toerenregelaar misschien strakker worden afgesteld (afb. 10).

1. Laat de grasmaaier enkele minuten in stand lopen .
2. Als de toerenregelaarkabel speling laat zien in nippel Y moet deze strakker gezet worden. Draai de moer X los en zet de kabel strakker door de nippel Y los te draaien totdat de kabel geen speling meer heeft.
3. Draai moer X weer aan.

N.B.! Zet de kabel niet strakker voorbij het punt waar de nippel Y geen speling meer heeft. Als de kabel te strak wordt afgesteld kan de aandrijfriem knappen of kunnen andere onderdelen van de transmissie beschadigd raken. Bij afstellen na bijv. verwisseling van de riem, altijd starten met nippel Y volledig aangedraaid.

SCHOKDEMPER

Controleer de schokdemper en isolatiekousen (afb. 20) twee keer per seizoen. Vervang deze onderdelen bij gevaar of slijtage.

VERWISSELEN VAN DE MESSEN

Maak de schroef los om het mes te vervangen (afb. 21, 22). Monteer het nieuwe mes zo dat het gestanste STIGA-logo naar boven naar de mesbevestiging gericht is (niet naar het gras). Monteer opnieuw zoals aangeven op de afbeelding. Draai de schroef stevig vast. Aanhaalmoment 40 Nm. Bij het vervangen van een mes moet ook de mesbout worden vervangen.

ledere ingreep aan het mes kan het beste steeds door een gespecialiseerd centrum uitgevoerd worden, dat over geschikt gereedschap beschikt.

Deze machine is voorzien voor het gebruik van messen met de code:

81004131/0 (voor model 454 - afb. 21)
81004132/0 (voor model 454 - afb. 22)
81004143/0 (voor model 504 - afb. 21)
81004135/0 (voor model 504 - afb. 22)
81004144/0 (voor model 554 - afb. 21)
81004134/0 (voor model 554 - afb. 22)

De messen moeten altijd het keurmerk hebben. Gezien de ontwikkeling van het product, kunnen de boven vermelde messen in de loop van de tijd vervangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselbaarheid en functionele veiligheid.

OPBERGEN

Dezelfde benzine mag niet meer dan één maand in de tank blijven.

Maak de grasmaaier goed schoon en zet hem binnen op een droge plaats.

ONDERHOUD

Originele reserveonderdelen worden geleverd door service-werkplaatsen en een groot aantal dealers.

We raden u aan de machine één keer per jaar naar een erkende servicewerkplaats te brengen voor service, onderhoud en controle van de veiligheidsvoorzieningen.

Voor service en reserveonderdelen moet u zich wenden tot de winkel waar u de machine gekocht heeft.

NORME DI SICUREZZA

A) ADDESTRAMENTO
