LIETOŠANAS INSTRUKCIJA Quattro 19S Atco

LV SVARĪGI: Uzmanīgi izlasiet norādījumus grāmatinā par motoru, un tikai pēc tam pirmo reizi iedarbiniet motoru. UZMANĪBU! Pārbaudiet ellas līmeni pirms iedarbiniet motoru.

1) Uzmanīgi izlasiet instrukciju. lepazīstieties ar plaujmašinas vadības rīkiem un pareizu plaujmašinas lietošanu. lemācieties ātri apturēt motoru.

2) Lietojiet plaujmašinu tikai tam, kam tā paredzēta, respektīvi, zāles plaušanai un savākšanai. Jebkurš cits pielietojums var izrādīties bīstams un radīt mašinai bojājumus. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

- personu, bērnu vai dzīvnieku pārvadāšana mašinā;

- pārvietošanās ar mašinu;

- mašinas lietošanas kravas vilkšanai vai stumšanai;

- mašinas lietošana lapu vai atgriezumu savākšanai;

- mašinas lietošana dzivžoga izlidzināšanai vai augu plaušanai, kas nav zāle;

- plaujmašinas lietošana vienlaicīgi vairākām personām;

- asmens ieslēgšana vietās bez zāles.

3) Nekādā gadījumā nepieļaujiet, ka plaujmašinu lieto bērni vai cilvēki, kas nav nepieciešamā limenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais vecums, kādā drīkst strādāt ar plaujmašinu.

4) Nelietojiet plaujmašinu:

- ja tuvumā atrodas cilvēki, it sevišķi - bērni, vai dzīvnieki;

- ja lietotājs ir ienēmis medikamentus vai citas vielas, kas tiek uzskatītas par reakcijas vai uzmanības spēju kavējošām.

5) Atcerieties, ka operators jeb lietotājs ir atbildīgs par nelaimes gadījumiem vai neparedzētām situācijām, kas var rasties citām personām vai viņu īpašumam.

B) SAGATAVOŠANĀS

1) Płaušanas laikā vienmēr valkājiet stingrus apavus un garās bikses. Strādājot ar płaujmaśinu, nedrīkst iet ar basām kājām vai valkāt valējas sandales.

2) Pārbaudiet rūpīgi visu darba lauku un novāciet visu, kam varētu uzgrūsties mašina vai kas varētu sabojāt mašinas griezējdaļu un dzinēju (akmeņus, zarus, metāla vadus, kaulus, u.c.).

3) UZMANIBU: BISTAMI! Benzins ir loti viegli uzlie-smojošs.

glabājiet degvielu piemērotās kannās;

- uzpildiet degvielu ar piltuves palīdzību, veiciet to tikai ārpus telpām, kā ari nesmēkējiet, kad veicat šo vai kādu citu darbību ar degvielu;

- uzpildišanu veiciet pirms motora ieslēgšanas; nelejiet iekšā benzīnu un nenoņemiet tvertnes vāciņu, kad motors darbojas vai ir karsts;

- ja notiek benzina noplüde, neieslēdziet motoru, bet gan attāliniet plaujmašinu no vietas, kur izlijis benzins, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un benzina tvaiki nav izklīduši.

- vienmēr atlieciet vietā un labi noslēdziet benzīna tvertnes un glabāšanas kannas vāciņus;

4) Nomainiet defektivus klusinātājus.

5) Pirms sākat lietot plaujmašinu, veiciet vispārēju tās pārbaudi, ipašu uzmanību pievēršot asmeņu

stāvoklim, kā arī kontrolējiet, vai griešanas elementu grupas skrūves nav nodilušas vai bojātas. Nomainlet uzreiz visu asmeņu bloku un bojātas vai nodilušas skrūves, lai saglabātu mezgla līdzsvaru.

6) Pirms sākat darbu, uzmontējiet izejas aizsargelementus (maisu vai akmeņu atgrūdēju).

C) DARBINĀŠANAS LAIKĀ

1) Nedarbiniet motoru slēgtās telpās, jo var uzkrāties bīstamā tvana gāze – CO.

2) Strādājiet tikai dienas gaismā, vai arī labā māksligajā apgaismojumā.

3) Ja iespējams, nepļaujiet slapju zāli.

4) Strādājot uz slīpa zemes gabala, visu laiku centieties atrasties uz stabila atbalsta punkta.

5) Nekādā gadījumā neskrieniet, bet tikai ejiet. Nelaujiet plaujmašinai jūs vilkt.

6) Płaujiet virzienā, kas perpendikulārs nogāzei, bet nevis augšup vai lejup pa nogāzi.

7) Atrodoties uz nogāzes, mainiet virzienu maksimāli uzmanīgi.

8) Neplaujiet zālājus, kas atrodas uz zemes gaba-liem ar slīpumu, kas ir lielāks par 20.

9) Esiet ārkārtīgi uzmanīgi, kad velkat plaujmašinu uz savu pusi.

10) Apturiet asmeni, ja plaujmašinu transportēsit pieliektā veidā, vedīsit pāri teritorijām bez zāles, kā arī kad plaujmašinu transportē uz plaujamo zālāju vai no tā.

11) Nedarbiniet plaujmašinu, ja tās daļas ir bojātas, ne ari bez zāles savākšanas maisa vai akmeņu atgrūdēja.

12) Nepārveidojiet motora iestatījumus un nelieciet motoram izveidot palielināta apgriezienu skaita režīmu.

13) Plaujmašinu modeliem ar vilkmi atslēdziet ritenu transmisijas sajūgu un tikai pēc tam iedarbiniet motoru.

14) Motoru ieslēdziet piesardzīgi, atbilstoši instrukcijai, kā arī turot kājas pietiekami tālu no asmens.

15) Nesagāziet plaujmašinu slīpi, kad to iedarbināt. leslēgsana jāveic uz līdzenas virsmas, uz kuras nav škēršlu un garas zāles.

16) Netuviniet rokas un kājas līdzās vai zem rotē-jošām dalām. Vienmēr turieties pietiekamā atstatumā no izplūdes atveres.

17) Nepaceliet un netransportējiet plaujmašinu, kad ir ieslēgts motors.

18) Izslēdziet motoru un izņemiet aizdedzes auklu: – pirms sākat jebkādus darbus zem griešanas plātnes vai atblokējat izplūdes kanālu;

- pirms sākat pārbaudit, tīrīt vai veikt citas darbības ar plaujmašīnu;

- kad esat uzdūrušies sveškermenim. Pārbaudiet, vai plaujmašinai nav radušies bojājumi un veiciet nepieciešamo remontu, pirms atsākat lietot mašinu;

- ja plaujmašina sāk spēcīgi vibrēt (nekavējoties nosakiet vibrāciju cēloni un veiciet nepieciešamas pārbaudes specializētajā servisa centrā).

19) Izslēdziet motoru:

- vienmēr, ja plaujmašina tiek atstāta bez uzraudzības. Modeliem ar elektrisko startēšanu jāizņem arī atslēga;

- pirms sākat degvielas uzpildīšanu;

- katreiz, kad tiek noņemts vai uzmontēts nopļautās zāles savākšanas maiss;

- pirms sākat regulēt plaušanas augstumu.

20) Samaziniet gāzi, pirms apturat motoru. Aizveriet degvielas padevi, kad esat beiguši darbu, saskaṇā ar norādījumiem, kas sniegti motora instrukcijas grāmatinā.

Ž1) Darba laikā vienmēr turieties drošā attālumā no rotējošā asmens, kā to jau nosaka roktura garums.

1) Rūpējieties lai uzgriežni un skrūves būtu pieskrūvēti, lai mašinas darbības apstākļi tādējādi būtu droši. Būtiski ir veikt regulāru apkopi - lai mašinas darbība būtu gan droša, gan ari saglabātu efektivitāti. 2) Neuzpildiet plaujmašinas tvertni ar benzīnu tādā vietā, kur benzīna tvaiki var saskarties ar liesmu, dzirksteli vai spēcīgu siltuma avotu.

3) Laujiet motoram atdzist, pirms novietojat plaujmašinu jebkādā telpā.

4) Lai samazinātu aizdegšanās risku, uzturiet motoru, izplūdes klusinātāju, akumulatora nodalījumu un benzīna glabāšanas vietu brīvu no zāles paliekām, lapām un pārlieka ellas daudzuma.

Neatstājiet konteinerus ar nopļauto zāli iekštelpās.

5) Regulāri pārbaudiet akmeņu atgrūdēju un zāles savāktuvi, lai konstatētu to nolietošanos vai bojājumus.

6) Ja jāiztukšo tvertne, dariet to ārpus telpām un ar atdzisušu motoru.

7) Uzmontējot vai nomontējot asmeni, uzvelciet darba cimdus.

8) Asmens asināšanas laikā sekojiet tam, tas būtu līdzsvarots. Visas ar asmeni veicamas darbības (noņemšana, asināšana, balansēšana, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepieciešamas speciālas iemaņas un atbilstošs aprīkojums; tādējādi, drošības labad tās vienmēr ir jāveic specializētajos tehniskās apkopes centros.

9) Drošības nolūkos, nelietojiet mašinu, ja tās detaļas ir nodilušas vai bojātas. Dalas ir nepieciešams nomainīt, bet nevis labot. Izmantojiet originālas rezerves daļas. Neatbilstošas kvalitātes daļas var sabojāt mašinu un apdraudēt jūsu drošību.

E) TRANSPORTĒŠANA UN PĀRVIETOŠANA

1) Katru reizi, kad ir jāpārvieto, jāpaceļ, jātransportē vai jānoliec mašina, jārīkojas šādi:

- izmantojiet izturigus darba cimdus;

- panemiet mašinu tādās vietās, lai tvēriens būtu drošs, nemot vērā mašinas svaru un tā sadali;

- darbības jāveic tādam personu skaitam, kas atbilst mašīnas svaram un transportlīdzekļa raksturoju-mam, vai vietai, kurā mašīna ir jānogādā vai jāpaņem.

2) Transportēšanas laikā labi piestipriniet mašinu ar siksnu un ħežu palīdzību.

APKĀRTĒJĀ VIDE

Ar mērki pasargāt apkārtējo vidi mēs jūs lūdzam Mašinas īpašniekam ir jārūpējas par vides aizsardzību, lai uzlabotu sabiedribu un vidi, kurā dzīvojam.

• Centieties neklūt par jūsu kaiminų traucējumu cēloni.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz plaušanas atkritumu pārstrādi.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, ellas, benzīna, akumulatoru, filtru, bojāto detaļu vai citu vidi piesārņojušo materiālu pārstrādi; šo atkritumus nedrikst mest saimniecības atkritumu miskastē, bet tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.
• Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

PRODUKTA IDENTIFIKĀCIJA

Produktu identificē pēc ierīces artikula un sērijas numuriem.

Tie redzami uz uzlīmes, kas novietota uz plāvēja korpusa.

1. Trokšna limenis atbilst direktivai 2000/14/CE

2. Markējums par atbilstību direktīvai 2006/42/EK 3. zgatavošanas gads

3. Plaujmašinas tips

4. Registrācijas numurs

5. Ražotāja nosaukums un adrese 7. Artikula

kods 8. Dzinēja jauda un darbības režims 9. Svars kilogramos

6 4 9 8 1 kW / min kg LWA dB 3 5 7 2 CE

Uzreiz pēc mašīnas nopirkšanas pārrakstiet identifikācijas numurus (3 - 4 - 5) atbilstošajos laukumos rokasgrāmatas pēdējā lappusē.

UZ VADĪBAS ORGĀNU NORĀDĪTO SIMBOLU APRAKSTS (ja tie ir paredzēti)

21 22 23 STOP 24 25 26 27

1. Lēni 22. Ātri 23. Starteris

2. Dzinēja izslēgšana 25. Vilkme ieslēgta

3. Miera stāvoklis 27. Dzinēja iedarbināšana

Maksimālās trokšņa un vibrācijas vērtības

Modelim	454	504	554	554AVS
Akustiskā spiediena limenis operatora ausis(saskaņā ar normu 81/1051/EEK).... db(A)- Mērijuma kļūda (2006/42/EK - EN 27574)...... db(A)	81,61,2	83,51,0	85,20,7	821,2
Izmērītais akustiskās jaudas limenis (saskaņā ardirektivu 2000/14/EK, 2005/88/EK).... db(A)- Mērijuma kļūda (2006/42/EK - EN 27574)...... db(A)	95,30,4	95,50,4	97,60,4	961,0
Garantētais akustiskās jaudas limenis(saskaņā ar direktivu 2000/14/EK, 2005/88/EK)...... db(A)	96	96	98	98
Vibrācijas limenis (saskaņā ar normu EN 1033).... m/s2- Mērijuma kļūda (2006/42/EK - EN 12096).... m/s2	5,40,4	6,30,9	6,20,6	2,00,8

SVARİGI

Norādījumus par dzinēja un akumulatora izmantošanu var atrast attiecīgajās rokasgrāmatās.

lerīces, kas markētas ar zvaigznīti (*), dažos modelos vai dažās valstīs ir iekļautas standartaprikojumā.

Dažiem modeliem nav akseleratora vadības roktura. Motora ātrums ir noregulēts optimālai darbībai un minimālam izplūdes gāzu daudzumam.

SIMBOLI

Lai lietošanas laikā jums atgādinātu par nepieciešamo rūpību un uzmanību, uz ierīces ir novietoti šādi simboli.

Simbolu nozime:

Uzmanību! Pirms mašinas lietošanas izlasiet instrukciju grāmatu un drošības rokasgrāmatu.

Uzmanību! Nelaidiet tuvumā novērotājus. Uzmanieties no priekšmetiem, ko izsviež ierīce.

Uzmanību! lerīcei darbojoties, neturiet kājas un rokas plaušanas bloka tuvumā. Pirms veikt jebkāda veida remontu, atvienojiet aizdedzes sveces kabeli no aizdedzes.

Uzmanību! Tīrot plāvēja apakšdaļu, vienmēr sagāziet

plāvēju atpakal. Ja plāvējs tiek sagāzts jebkurā citā virzienā, var iztecēt benzīns un ella.

IEVADS

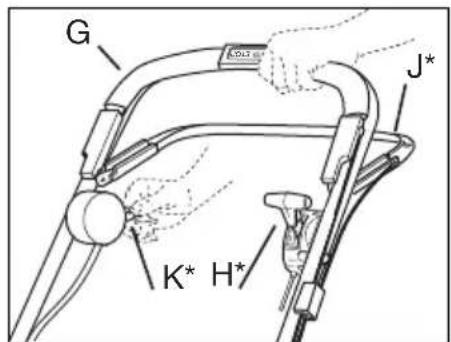

I tips

G K* H* J*

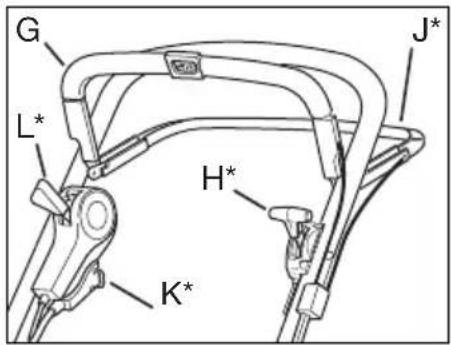

II tips

G L* H* K* J*

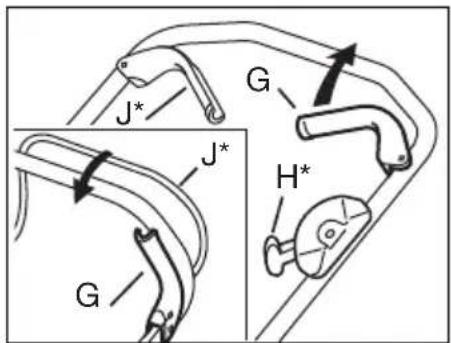

III tips

G leslēgšanas/izslēgšanas svira

H Droselvārsta svira (*)

J Sajūga svira (*)

K ledarbināšanās ar elektrību (*)

L Variatora svira (*)

UZSTĀDĪŠANA

KASTĒ IR ATSEVIŠKAS DALAS

2 balsteni zāles savācējam

4 skrūves balsteņiem

1 akumulatora lādētājs (*)

1 Allen atslēga

1 kontaktligzdas atslēga

+ Lietošanas pamācības

PIEZIME - Piegādes laikā uz mašinas jau var būt uzstādīti daži mezgli.

UZMANĪBU – Izpakošana un tās montāža ir jāpabeidz uz līdzenas un cietas virsmas, ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojumu pārvietošanai, lietojot tikai piemērotus piederumus.

lepakojuma materiāli ir jāutilizē saskaņā ar spēkā esošo vietējo likumdošanu.

ROKTURIS (I-II Tips)

1. Salokiet roktura apakšējo daļu.
2. Rokturu augšējo dalu piestiprina ar skrūvēm, starplikām un blokēšanas ripām. Startera roktura skava ir labajā pusē (1. zīm.).
3. Tad pievelk blokešanas ripas roktura apakšeja dala. Kad ripas pievilktas, roktura augstumu var regulēt, pievelkot skrūves A ar klātpielikto atslēgu. (2. zīm.)

ROKTURIS (III Tips)

1. Atskrūvē bloķešanas ripas no šasijas un nostiprina roktura apakšējo daļu ar skrūvēm B (3. zīm.).
2. Rokturu augšējo dalu piestiprina ar skrūvēm, starplikām un blokēšanas ripām. Startera roktura skava ir labajā pusē (1. zīm.).
3. Tad pievelk blokēšanas ripas roktúra apakšeja dala. Kad ripas ir pievilktas, roktura augstumu var noregulet.

KABELATUREKLIS

Piestipriniet kabelus pie turekliem (4. zim.).

D: leslēgšanas/izslēgšanas troses kabelis + Sajūga troses kabelis (*)
E: Droselvärsta troses kabelis (*) + Sajūga troses kabelis (*)
F: Elektrības kabelis* + Variatora troses kabelis (*)

VARIATORA SVIRA (\*)

Piegādājot plaujamo mašinu, variatora troses kabeli noregulē tā, lai pārvadu nevarētu sabojāt. lespējams, ka troses kabelis ir jāpievelk, sk. apakśnodalu “VARIATORA TROSES KABELA REGULĒŠANA” nodalā “APKOPE”.

ZĀLES SAVĀCĒJS

Pacel savācēja vāku un pie zāles savācēja ar klāt pieliktajām skrūvēm pieskrūvē divus balsteņus. Balsteņi ir marķēti ar «L» un «R» un jāpiestiprina pretim atbilstošajai zīmei plaujamas mašīnas aizmugure (5. zīm.).

Zāles savācējs no auduma (*). Piestipriniet auduma somu dzelzs rāmim un pēc tam plastmasas vākam (6. zīm.).

Zāles savācējs no plastmasas (*). Saspiediet kopa abas zāles savācēja puses un tad uzlieciet augšējo dalu (7. zīm.).

Pacel mašinas zāles savācēja vāku un piestiprina zāles savācēju pie balsteniem.

PIEZiME! Zāliena plaujamo mašinu var lietot ari bez zāles savācēja. Tādā gadījumā aiz mašinas paliek nopļautas zāles vāls.

AKUMULATORS (\*)

Akumulatora elektrolīts ir toksisks un kodīgs. Tas var izraisīt nopietnus korozijas bojājumus u. tml.. Nav pieļaujama jebkāda elektrolīta saskare ar adu, acīm un apgērbu.

Pirms sāk lietot jaunu akumulatoru, tas 24 stundas jāuzlādē, sīkāku informāciju sk. apakšnodalu "AKUMULATORS" nodaļā "APKOPE". Ielieciet aizdedzes atslēgu (*) aizdedzes slēdzenē.

PLAUJAMAS MAŠINAS LIETOŠANA

COMBI (\*)

Jūsu jauna zāliena plaujama mašina ir ierīce, kas var veikt trīs dažādas funkcijas:

1. "MULCHING"

Mašina ir aprikota ar smalcinātāju (P), kas ierikots izmetēja atverē (8. zīm.). Mašinu var lietot “MULCHING” režimā, t. i., plaujot zāli, asmens to smalki sasmalcina. Sasmalcināta zāle izbirst zālienā, kur tai ľauj sapūt. Tā zālienu nodrošina ar mēslojumu.

Lai iznemtu smalcinātāju, nospiediet aizbīdni (R - zīm. 8a). levietojot smalcinātāju atpakal, pārliecinieties, vai abas tapas ir iespraustas ligzdās tā, lai smalcinātājs nofiksētos.

43 Combi:

Lai iznemtu smalcinātāju, atskrūvējiet spārnuzgriezni (zīm. 8b).

2. ZĀLES SAVĀKŠANA

Samontē klāt pielikto zāles savācēju (6., 7. zīm.). Atver vāku, izņem smalcinātāju un mašīnas aizmugurē uzkar savācēju. Pļaujot zāle nonāk šajā savācējā. Zāli izber komposta kaudze vai izmanto kā mēslojumu.

3. AIZMUGURES IZMETE

Plaujamo mašinu lieto bez smalcinātāja vai zāles savācēja (vāks noslēgts). Zāle tiek izmesta aiz mašīnas bez smalcināšanas.

MOTORA IESLĘGŠANA

1. Novietojiet zāles plāvēju uz gludas, stabilas virsmas. Neiedarbiniet garā zālē.
2. Pārliecinieties, vai aizdedzes sveces kabelis ir pievienots aizdedzes svecei.
3. Nospiediet leslēgšanas/lzslēgšanas gredzenu G roktura virzienā. Piezime! leslēgšanas/ lzslēgšanas gredzenam G jābūt nospiestam, lai motors neapstātos (zīm. 9).
   4a ledarbināšana ar roku. Satver startera rokturi un, strauji pavelkot startera auklu, motoru iedarbina.
   4b ledarbināšana ar elektrību (K*). Motoru iedarbina, pagriežot aizdedzes atslēgu pulksteņa rādītāja kustības virzienā. Tiklīdz motors sāk darboties, atslēgu atlaiž. ledarbināšanas mēginājumiem jābūt īsiem, lai neizlādētu akumulatoru.
4. Lai sasniegtu labākos plaušanas rezultātus, motors vienmēr jādarbina ar pilnu jaudu.

MOTORA IZSLĘGŠANA

Tūlīt pēc izslēgšanas motors var but ľoti sakarsis. Nevajag pieskarties trokšna slāpētajam, cilindram vai dzesēšanas ribām. Pieskaroties var apdedzināties.

leslēgšanas/izslēgšanas sviru atlaiž G (9. zīm.), lai izslēgtu motoru.

Ja ieslēgšanas/izslēgšanas gredzens nedarbojas, izslēdziet motoru, atvienojot kabeli no aizdedzes sveces. Nekavējoties nogādājiet zāles plāvēju tuvākajā licencētajā remontdarbnīcā.

AIZMUGURES RITENU PIEDZINA (\*)

Piedziņu ieslēdz, nospiežot sajūga sviru J roktura virzienā. Piedziņu izslēdz, atlaižot sajūga sviru J (9. zīm.).

ĀTRUMS (\*)

Variatora sviru nevajag aiztikt, ja motors nedarbojas. Tā variatoru var sabojāt.

Atbilstošu ātrumu iestata, pārbīdot variatora sviru viena no 4 stāvokliem (10. zīm.).

Dažādie stāvokli atbilst šādiem ātrumiem.

stāvoklis: apmēram 2,8 km/st 2. stāvoklis: apmēram 3,1 km/st 3. stāvoklis: apmēram 3,6 km/st stāvoklis: apmēram 4,5 km/st

PLAUŠANAS AUGSTUMS

Iestatiet plaušanas augstumu tādā limeni, lai asmens nevarētu aizkert nelīdzenas vrismas.

Zāliena plaujamajai mašinai ir pārslēgs ar vienu sviru plaušanas augstuma iestatišanai.

Sviru pavelk uz āru un iestata augstumu viena no deviņiem stāvokļiem, kas vislabāk atbilst zālienam (11. zīm.).

ZÄLIENA KOPŠANAS IETEIKUMI

Katram zāles veidam ir savas īpašības, kas prasa atšķirīgu pieeju zāliena kopšanai. Lasiet uz sēklu iepakojuma esošos norādījumus par plaušanas augstumu un ṣemiet vērā augšanas apstākļus jūsu regionā.

Turklāt, ṣemiet vērā, ka zāle sastāv no stiebra un vienas vai vairākām lapām. Lapu pilnīgas iznicināšanas gadījumā zāliens tiks bojāts un tiks traucēta zāles augšana.

Vispārīgā gadījumā var izmantot šādus

norādījumus:

• pārāk zema plaušana izrauj un retina zāles segumu, kas rezultātā izskatisies „plankumaini”;
• vasarā plaušanas augstumam jābūt lielākam, lai izvairitos no augsnes nosusināšanas;
• neplaujiet mitru zāli; tas var samazināt asmens efektivitāti, jo zāle pie tā pielip un tiek izrauta;
• ja zāle ir īpaši augsta, vispirms iesakām nopļaut to, uzstādot asmeni visaugstākajā stāvoklī, un pēc divām vai trim dienām atkārtoti nopļaut zālienu.

APKOPE

SVARĪGI - Regulāra un rūpīga tehniskā apkalpošana ir nepieciešama drošības līmeņa un mašīnas sākotnējo rādītāju saglabāšanai.

Tirišanas, tehniskās apkalpošanas vai regulēšanas laikā izmantojiet izturīgus darba cimdus.

Gadījumā kad ir jāpieklūst pie mašinas apakšējas daļas, mašina ir jānoliec vienīgi uz to pusi, kura ir norādīta dzinēja rokasgrāmatā, turklāt ir jāseko attiecīgajiem norādījumiem.

TİRİŞANA

Uzmanīgi mazgājiet mašīnu ar ūdeni pēc katras plaušanas operācijas; iztīriet zāles atliekas un netīrumus, kuri ir savākušies šasijas iekšpusē, lai izvairītos no problēmām, saistītām ar mašīnas iedarbināšanu, kuras var rasties, ja šie netīrumi iežūs.

Šasijas iekšpuses krāsojums ar laiku var pazust nopļautas zāles abrazivas iedarbības dēļ; šajā gadījumā nekavējoties nokrāsojiet to ar pretkorozijas krāsu, lai novērstu rūsas veidošanos, kas var novest pie metāla korozijas.

Reizi vai divas reizes gada izskrūvē skrūves S (12. zīm.), nonem transmisijas apvalku un ar suku vai saspiestu gaisu iztīra transmisijas (*) un piedziņas siksnas (*).

Dzenošie riteņi (*) jātīra no iekšpuses reizi sezona. Nonem abus' riteņus. Iztīra zāli un netīrumus no vedzobrata un riteņa aploces sazobes ar suku vai ar saspiestu gaisu (13. zīm.).

AKUMULATORS (\*)

Normālas lietošanas režimā sezonas laikā akumulators uzlādējas no motora. Ja motoru nevar iedarbināt ar aizdedzes atslēgu, akumulators var būt tukšs.

Akumulatoru demontē atverot akumulatora vāku, atvienojot dzinēja spaili un akumulatoru izņemot (16. zīm.).

Akumulatoru savieno akumulatora lādētāju (īn komplektā), tad lādētāju savieno ar sienas rozeti un lādē 24 stundas (17. zīm.).

Pēc uzlādēšanas akumulatoru drīkst likt atpakal un tā spaili drīkst savienot ar motora spaili (18. zim.). Akumulatora lādētāju nedrīkst pievienot tieši pie motora spailes. ledarbināt motoru, izmantojot akumulatora lādētāju kā strāvas avotu, nav iespējams, un lādētāju tā var sabojāt.

GLABĀŠANA ZIEMĀ

Akumulatoru iznem un glabā pilnībā uzlādētu (sk. iepriekš) sausā vēsā vietā (no 0°C līdz +15°C). Ziemas glabāšanas perioda laikā akumulators vismaz vienu reizi jāuzlādē.

Pirms sezonas uzsākšanas akumulators vēlreiz jāuzlādē vismaz 24 stundas.

SAJÜGA TROSES KABELA (\*) REGULÉŠANA

Ja pēc sajūga sviras nospiešanas roktura virziena piedziņa neieslēdzās vai ari ja zāliena plaujama mašīna darbojas smagnēji vai lēni, iespējamais iemesls var but sajūga slīdēšana transmisijā. Lai to novērstu, sajūga troses kabeli norēgulē šādi (ar izslēgtu motoru)

1. Kad sajūga svira ir atlaista, plaujamo mašinu jāvar stumt atpakal bez jebkādas pretestības. Ja tā nenotiek, pievelciet trosi ar nipeli, T līdz plaujamo mašinu var stumt (19. zīm.).
2. Ja sajūga svira ir piespiesta apmēram 2 cm (1. stāvoklis), stumjot zāliena plaujamo mašinu, ir zināma pretestība. Ja sajūga svira nospiesta pilnībā (2. stāvoklis), plaujamo mašinu stumt nav iespējams. Atlaidiet trosi, griežot nipeli, T līdz šāds stāvoklis ir panākts.

VARIATORA TROSES KABELA (\*) REGULÉŠANA

Ja ātrumu starpība, mainot variatora sviras stāvokļus vislielākajā ātrumā (3. štāvoklis), ir nebūtiska vai nekāda, iespējams, ka jāpievelk variatora kabeļa trose (10. zīm).

1. Dažas minūtes plaujamo mašinu darbina stāvoklī 🚙️.

2. Ja variatora kabela trose nipeli ir mazliet valiga Y to vajag pievilkt. Atskrūvē blokējošo uzgriezni X un savelk kabela trosi, skrūvējot valā nipeli Y līdz kabela trose vairs nav valiga.

3. Piegriež blokējošo uzgriezni X. PIEZIME! Nevajag kabela trosi nospriegot vēl vairāk, ja nipelis vairs nav valīgs Y. Ja kabela trose ir savilkta pārāk cieši, piedziņas siksna var pārtrūkt, un/ vai citas transmisijas daļas var tikt sabojātas.

Piemēram, ja vajag nomainīt siksnu, vienmēr sāk ar to, ka nipeli Y ieskrūvē pilnībā.

AMORTIZATORS

Priekšējais amortizators P (20. zīm.) uzņem lielāku slodzi. Pārbaudiet amortizatoru divas reizes sezonā. Ja amortizers izskatās bojāts vai nodilis, tas ir jānomaina.

ASMENU MAINA

Lai nomainītu asmeni, atskrūvējiet skrūvi (21, 22 zīm)
levietojiet jauno asmeni tā, lai markētais logo būtu vērsts uz augšu iepretim asmens
tureklim (nevis vērsts pret zāli). levietojiet atpakal, kā attēlots zīmējumā. Cieši pieskrūvējiet skrūvi.
Savilkšanas griezes moments 40 Nm.
Nomainot asmeni, ir jānomaina ari asmens skrūve.

lesakām visas operācijas ar asmeni veikt specializētajā servisa centrā, kura rīcībā ir šiem darbiem piemēroti piederumi.

Ar šo mašinu ir paredzēts lietot asmeņus, uz kuriem ir norādīts šāds kods:

81004131/0 (modelim 454 - 21 zīm)
81004132/0 (modelim 454 - 22 zīm)
81004143/0 (modelim 504 - 21 zīm)
81004135/0 (modelim 504 - 22 zim)
81004144/0 (modelim 554 - 21 zīm)
81004134/0 (modelim 554 - 22 zīm)

Uz asmeņiem obligāti jābūt Āmarkējumam. Ṣemot vērā izstrādājuma attīstību, iespējams, ka augstāk norādītie asmeņi ar laiku tiks aizvietoti ar citiem saderīgiem asmeņiem, kuriem ir līdzīgi raksturojumi un lietošanas drošības līmenis.

GLABĀŠANA

Benzins nedrikst atrasties tvertnē ilgāk par vienu mēnesi.

Rūpīgi iztīriet plaujmašinu un glabājiet to telpās sausā vietā.

APKOPE

Originālās rezerves daļas piegādā servisa darbnīcas un daudzi izplatitāji.

Mēs iesakām reizi gadā nogādāt ierīci pie kāda no oficiālajiem servisa dienestiem pārbaudei.

Ja nepieciešams remonts un jäiegadās rezerves daļas, droši griezties pie tirgotāja, no kura iegādājāties zāles plāvēju.

SAUGOSTAISYKLÈS

A) APMOKYMAS
