INSTRUKCJA OBSŁUGI Quattro 19S Atco

PL Kosiarka z operatorem chodzącym - INSTRUKCJE OBSŁUGI

LV Stumjama zāliena plaujmašina - OPERATORA ROKASGRĀMAT

LT Žoliapjové su stovinčiu operatoriumi - INSTRUKCIJŲ VADOVAS

PL WAŻNE: Przed uruchomieniem silnika po raz pierwszy uważnie zapoznać się z instrukcją obsługi silnika. OSTRZEŻENIE! Sprawdzić poziom oleju przed uruchomieniem.

PL POLSKI - Tłumaczenie instrukcji oryginalnej (Istruzioni Originali) 67

LV LATVIEŠU - Instrukciju tulkojums no originālvalodas (Istruzioni Originali) 73

1) Przeczytać uważnie instrukcje obsługi. Zapoznać się dokładnie z systemem sterowania i właściwym sposobem użytkowania niniejszego urządzenia. Nauczyć się szybko zatrzymać silnik kosiarki.

2) Używać kosiarkę wyłącznie w celu, do którego jest ona przeznaczona, tzn. do koszenia i zbierania pokosu z trawnika. Jakiekolwiek inne zastosowanie może okazać się niebezpieczne lub uszkodzić kosiarkę. Stanowią niewłaściwe użycie maszyny (czynności podane przykładowo, ale nie tylko):

- używanie kosiarki do przewożenia osób, dzieci, zwierząt; - być przewożonym przez kosiarkę;

- używanie maszyny do holowania lub popychania ciężarów;

- używanie maszyny do zbierania liści lub gruzu;

- używanie maszyny do regulowania wysokości krzewów lub do ścinania roślinności, która nie jest rodzaju trawi-stego;

- używanie maszyny jednocześnie przez więcej niż jedną osobę;

- używanie noża na odcinkach pozbawionych trawy.

3) Kosiarka nie może być obsługiwana przez dzieci oraz osoby, które nie zapoznały się z niniejszą instrukcją. Miejscowe przepisy prawne mogą określić najniższą granicę wieku dla użytkowników.

4) Nigdy nie używać kosiarki:

– kiedy osoby (zwłaszcza dzieci) lub zwierzęta znajdują się w pobliżu;

- jeśli użytkownik jest pod wpływem leków lub innych środków, które mogą mieć negatywny wpływ na koncentrację lub spowolnić jego odruchy.

5) Należy pamiętać, że użytkownik ponosi wszelką odpowiedzialność za bezpieczeństwo osób trzecich oraz ich posiadłości.

1) Do koszenia należy zakładać pełne obuwie i długie spodnie. Nie uruchamiać urządzenia bez obuwia lub w sandałach.

2) Przed przystapieniem do pracy usunąć z trawnika wszelkie ciała obce, które mogłyby zostać wyrzucone przez kosiarkę lub uszkodzić noże i silnik (kamienie, gałęzie, druty, kości itp.).

3) UWAGA: NIEBEZPIECZEŃSTWO! Benzyna jest płynem łatwopalnym.

- przechowywać benzynę wyłącznie w pojemnikach do tego przeznaczonych;

- zbiornik paliwa napełniać używając lejek. Czynność wykonywać wyłącznie na otwartej przestrzeni. Nigdy nie palić kiedy używa się benzynę;

- dolewać paliwo przed uruchomieniem silnika; nie doda- wać benzyny i nie wyjmować zakrętki zbiornika gdy sil- nik jest uruchomiony lub kiedy jest nagrzany;

- w przypadku rozłania benzyny nie uruchamiać silnika lecz przenieść kosiarkę w czyste miejsce i aby uniknąć ryzyko pożaru, odczekać aż rozlane paliwo odparuje.

- nałożyć i dokładnie zakręcić korki baku i pojemnika benzyny;

4) Wymienić uszkodzone tłumiki

5) Przed użyciem dokonać dokładnych oględzin urządzenia, a w szczególności noża tnącego oraz śruby

mocującej ostrze, sprawdzić czy nie zostały one zużyte lub uszkodzone. Wymienić w całości ostrza i uszkodzone lub zużyte śruby, aby zapewnić ich prawidłowe wyważenie.

6) Przed rozpoczęciem pracy zamontować przeciwkamienne osłony zbiornika ściętej trawy.

C) UŻYTKOWANIE

1) Nie uruchamiać silnika w pomieszczeniach zamkniętych, gdzie mogą się zbierać niebezpieczne spaliny tlenku węgla.

2) Wykonywać pracę wyłącznie przy świetle dziennym lub dobrym oświetleniu sztucznym.

3) Jeśli to możliwe, nie kosić mokrej trawy.

4) Podczas koszenia na zboczach znaleźć sobie zawsze punkt oparcia.

5) Nigdy nie biegać, prowadzić kosiarkę spokojnie; nie pozwolić, aby kosiarka ciągnęła za sobą użytkownika.

6) Kosić tylko i wyłącznie wzdłuż zbocza, nigdy z góry do dołu lub z dołu do góry.

7) Zachować szczególnie ostrożność podczas zmiany kierunku koszenia na zboczu.

8) Nie kosić trawy na zboczach, których kąt nachylenia przekracza 20°.

9) Zachować szczególną ostrożność podczas przyciągania kosiarki we własnym kierunku.

10) Zatrzymać noże, jeśli kosiarka musi być przechylona w trakcie przenoszenia, przy przechodzeniu przez powierzchnie bez trawy lub kiedy kosiarka jest przenoszona z lub do strefy, która musi być skoszona.

11) Nie pracować kosiarką z uszkodzonymi osłonami oraz bez zamontowanego pojemnika na ściętą trawę lub bez zamontowanej osłony przeciwkamiennej.

12) Nie zmieniać ustawień silnika i nie pracować na zbyt szybkich obrotach.

13) W modelach samobieżnych przed uruchomieniem silnika zwolnić dźwignię włączenia napędu.

14) Ostrożnie uruchomić silnik wg podanych instrukcji, trzymając stopy z dala od noży kosiarki.

15) Nie przechylac kosiarki podczas jej uruchamiania. Uruchamiać silnik na równej powierzchni, gdzie nie znajdują się przeszkody, ciała obce lub wysoka trawa.

16) Nie przybliżać rąk i stóp w stronę wirujących elementów kosiarki. Trzymać je zawsze daleko od otworu wyładowywania trawy.

17) Nie podnosić ani nie przenosić kosiarki kiedy silnik jest uruchomiony.

18) Zatrzymać silnik i odłączyć przewód świecy zapłonowej:

- przed przystąpieniem do wszelkich robót od strony wewnętrznej korpusu kosiarki lub oczyszczaniem kanału wyładowywania trawy;

- przed kontrolą, czyszczeniem lub dokonaniem prac konserwacyjnych;

- po uderzeniu o twardy przedmiot. Sprawdzić czy urządzenie zostało uszkodzone i dokonać, w razie potrzeby, napraw przed powtórnym uruchomieniem urządzenia i przystąpieniem do jego użytkowania;

- jeśli kosiarka zacznie drgać w nieprawidłowy sposób (Poszukiwać natychmiast przyczyn drgań i zadbać o wykonanie koniecznego przeglądu w Specjalistycznym serwisie).

19) Wyłączyć silnik:

- za każdym razem kiedy kosiarka jest pozostawiona bez dozoru. W modelach z napędem elektrycznym wyciągnąć także kluczyk ze stacyjki;

– przed tankowaniem paliwa;

- podczas zdejmowania lub montowania pojemnika na ściętą trawę;

– przed regulacją wysokości koszenia.

20) Zmniejszyć gaz przed zatrzymaniem silnika: Po zakończonej pracy zamknąć dopływ paliwa, postępując wg instrukcji obsługi silnika.

21) Podczas pracy zachować zawsze bezpieczną odległość od wirującego noża, równą długości uchwytu kosiarki.

1) Regularnie sprawdzać prawidłowość dokręcenia śruby i nakrętek kosiarki tak, aby zapewnić bezpieczne działanie. Regularna kontrola stanu technicznego kosiarki jest warunkiem zachowania bezpieczeństwa oraz wydajności urządzenia.
2) Nie pozostawiać urządzenia ze zbiornikiem wypełnionym benzyną w pomieszczeniu, gdzie opary benzyny mogłyby zetknąć się z płomieniem lub iskrą.
3) Przed wprowadzeniem urządzenia do jakiegokolwiek pomieszczenia odczekać, aż silnik się ochłodzi.
4) W celu zmniejszenia ryzyka pożaru dbać o to, aby w silniku, tłumiku, akumulatorze oraz pomieszczeniu, w którym przechowywana jest benzyna nie znajdowały się pozostałości trawy, liści lub nadmiar oleju. Należy zawsze opróżnić worek na ściętą trawę i nie pozostawiać zbiorników z pokosem wewnątrz pomieszczeń.
5) Kontrolować często stan techniczny osłony przeciwka-miennej oraz pojemnika na ściętą trawę, sprawdzać stopień ich zużycia lub uszkodzenia.
6) Jeśli zaistnieje potrzeba opróżnienia zbiornika, należy dokonać tego na otwartej przestrzeni oraz kiedy silnik jest zimny.
7) Podczas montowania i zdejmowania noża używać rękawice robocze.
8) Po naostrzeniu noża zadbać o poprawne jego wyważenie. Wszystkie czynności dotyczące noża (demontaż, ostrzenie, wyważenie, ponowne zmontowanie i/lub wymiana) są pracami odpowiedzialnymi, które wymagają odpowiedniej znajomości oprócz użycia odpowiedniego sprzętu; ze względów bezpieczeństwa, należy wykonywać je zawsze w specjalistycznym serwisie obsługi.
9) Ze względów bezpieczeństwa, nigdy nie używać maszyny, gdy jego części są zużyte lub uszkodzone. Części składowe muszą być wymieniane, a nie naprawiane. Należy stosować wyłącznie oryginalne części zamienne. Części zamienne o nieodpowiedniej jakości mogą uszkodzić urządzenie lub stanowić zagrożenie dla waszego bezpieczeństwa.

E) TRANSPORT I PRZEMIESZCZANIE

1) W każdym przypadku potrzeby przestawienia, podnoszenia przenoszenia lub przechylenia maszyny, należy:
- założyć grube robocze rękawice;
– ująć maszynę w miejscach pozwalających na bezpieczny uchwyt mając na uwadze ciężar i jego rozmieszczenie;
- zaangażować ilość osób adekwatną do ciężaru maszyny oraz rodzaju środka transportu i miejsca, w które maszyna musi zostać przestawiona lub przemieszczona.
2) Podczas transprtu, odpowiednio zabezpieczyć maszynę za pomocą lin lub łańcuchów.

TROSKA O ŚRODOWISKO

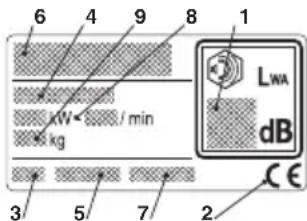

Dane identyfikacyjne, podane w postaci numeru artykułu i numeru seryjnego maszyny, znajdują się na tabliczce znamionowej umieszczonej na korpusie lub obudowie maszyny.

Dane identyfikacyjne maszyny należy podawać zawsze w punktach obsługi technicznej lub przy zakupie części zamiennych.

1. Poziom natężenia dźwięku zgodny z normą 2000/14/CE 2. Znak

zgodności z rozporządzeniem 2006/42/CE 3. Rok produkcji 4. Model kosiarki 5. Numer seryjny

1. Nazwa i adres produ-

centa 7. Kod wyrobu 8. Moc i prędkość obrotowa silnika 9. Ciężar w kg

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

Bezpośrednio po zakupie maszyny, przepisać numery identyfikacyjne (3 - 4 - 5) w odpowiednim miejscu, na ostatniej stronie instrukcji.

OPIS SYMBOLI ZNAJDUJĄCYCH SIĘ N A PRZYRZĄDACH STEROWNICZYCH (gdzie są przewidziane)

21 22 23 STOP 24 25 26 27

1. Powoli 22. Szybko 23. Ssanie
2. Zatrzymanie silnika 25. Napęd włączony
3. Odpoczynek 27. Uruchomienie silnika

Wartości maksymalne hałaśliwości i wibracji

Dla modelu	454 504 554 554
				AVS
Poziom ciśnienia akustycznego względem narządu słuchu operatora (na podstawie normy 81/1051/CEE).... db(A)	81,6	83,5	85,2	82
- Niepewność pomiaru (2006/42/CE - EN 27574) .... db(A)	1,2	1,0	0,7	1,2
Poziom natężenia akustycznego zmierzony (na podstawie dyrektywy 2000/14/CE, 2005/88/CE).... db(A)	95,3	95,5	97,6	96
- Niepewność pomiaru (2006/42/CE - EN 27574) .... db(A)	0,4	0,4	0,4	1,0
Poziom natężenia akustycznego gwarantowany (na podstawie dyrektywy 2000/14/CE, 2005/88/CE).... db(A)	96	96	98	98
Poziom wibracji (na podstawie normy EN 1033).... m/s2	5,4	6,3	6,2	2,0
- Niepewność pomiaru (2006/42/CE - EN 12096).... m/s2	0,4	0,9	0,6	0,8

WAŻNE

Dla wskazówek dotyczących silnika i baterii, skonsultować odpowiednie instrukcje obsługi.

Wyposażenie oznaczone gwiazdką (*) w przypadku niektórych modeli lub krajów stanowi wyposażenie standardowe.

Niektóre modele nie są wyposażone w cięgło gazu. Prędkość silnika została w nich tak ustawiona, żeby zapewnić optymalną pracę i minimalną emisję spalin.

SYMBOLE

Na maszynie znajdują się następujące symbole, których zadaniem jest przypominanie o konieczności zachowania ostrożności podczas jej używania.

Znaczenie symboli:

Uwaga: Przed użyciem zapoznać się z instrukcją obsługi.

Ostrzeżenie! Przy maszynie powinien znajdować się tylko operator. Należy uważać na przedmioty wyrzucane przez wirujące ostrze.

Ostrzeżenie! Podczas pracy maszyny należy trzymać dłonie i stopy z dala od platformy koszącej. Przed przystąpieniem do naprawy należy zdjąć kabel korpusu świecy zapłonowej ze świecy.

Ostrzeżenie! Podczas czyszczenia spodu zawsze należy przechylac

kosiarkę do tyłu. Benzyna i olej mogą wyciec, jeśli kosiarka zostanie przechylona w inną stronę.

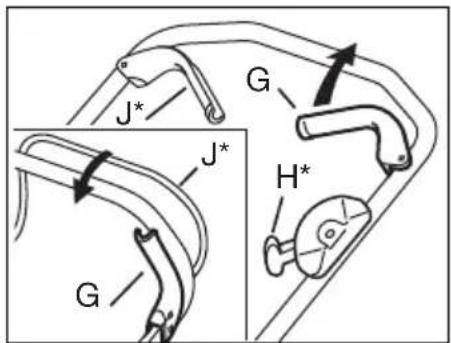

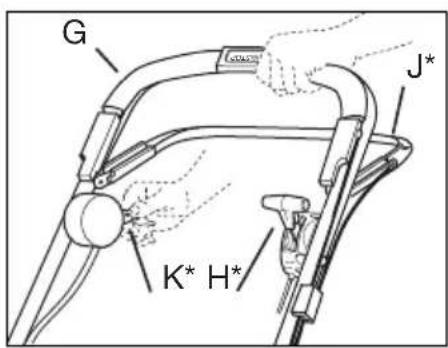

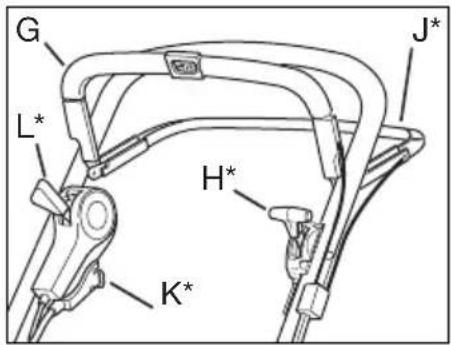

WSTE, P

Typ I

G K* H* J*

Typ II

G L* H* K* J*

Typ III

K Rozrusznik elektryczny (*)

L Regulator (*)

MONTAŻ

2 wsporniki do kosza na trawę
4 śrubki do wsporników
1 kluczyk zapłonu (*)
1 ładowarka akumulatora (*)
1 klucz imbusowy
1 klucz nasadowy
+ Instrukcja obsługi

UWAGA - Maszyna może być dostarczona z niektórychmi komponentami już zamontowanymi.

UWAGA – Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na poruszanie maszyny i zdjęcie opakowania, korzystając zawsze z odpowiednich przyrządów.

Usuwanie opakowania musi być przeprowadzane zgodnie z aktualnymi lokalnymi przepisami.

UCHWYT (Typ I-II)

1. Złożyć część dolną uchwytu.
2. Przymocować część górną, używając do tego śrubek, podkładek i kółek blokujących. Z prawej strony znajduje się również miejsce na rozrusznik (rys. 1).
3. Następnie dokręcić kółka blokujące do części dolnej uchwytu. Po ich dokręceniu możliwa jest regulacja uchwytu poprzez dokręcanie śrubek A dołączonym kluczem. (rys. 2)

UCHWYT (Typ III)

1. Odkręcić kółka blokujące od podwozia i założyć część dolną uchwytu na śrubki B (fig. 3).
2. Przymocować część górną, używając do tego śrubek, podkładek i kółek blokujących. Z prawej strony znajduje się również miejsce na rozrusznik (rys. 1).
3. Następnie dokręcić kółka blokujące do części dolnej uchwytu. Po ich dokręceniu możliwa jest regulacja uchwytu.

UCHWYT LINKI

Zamocować linki w uchwytach (rys. 4):

D: Linka Start/Stop + Linka sprzęgła (*)
E: Likna manetki gazu (*) + Linka sprzęgła (*)
F: Przewód elektryczny (*) + Linka regulatora (*)

REGULATOR (\*)

W chwili dostarczenia kosiarki linka regulatora jest tak ustawiona, żeby nie nastąpiło uszkodzenie przekładni. Jeśli trzeba będzie ją dokręcić, należy kierować się wskazówkami opatrzonymi nagłówkiem "REGULACJA LINKI REGULATORA" w sekcji "KONSERWACJA".

KOSZ DO TRAWY

Unieść pokrywę kosza i przymocować do niego dwa wsporniki, używając dołączonych śrubek. Wsporniki oznaczone są literami «L» i «R» (lewy i prawy) i należy je przymocować zgodnie z odpowiednim oznaczeniem z tytu kosiarki (rys. 5).

Kosz do trawy wykonany z tkaniny (*): Zamocować torbę wykonaną z tkaniny na ramie stalowej i zatrzasnąć plastykową pokrywę (rys. 6).

Kosz do trawy wykonany z tworzywa (*): Połączyć obie części, a następnie część górną (rys. 7). Otworzyć klapę w maszynie i przymocować kosz do trawy na wspornikach.

UWAGA! Można używać kosiarki bez kosza do trawy. Skoszona trawa pozostaje wtedy za maszyną.

AKUMULATOR (\*)

Elektrolit w akumulatorze to toksyczna i powo- dująca korozję substancja. Może on być przyczyną poważnych uszkodzeń w wyniku korozji. Należy unikać wszelkiego kontaktu ze skórą, oczami i odzi- ieżą.

Przed pierwszym uruchomieniem kosiarki, akumulator należy ładować przez 24 godziny.

Dodatkowe informacje znajdują się w sekcji KONSER-WACJA pod nagłówkiem AKUMULATOR. Włożyć kluczyk zapłonu (*) do stacyjki.

KORZYSTANIE Z KOSIARKI

COMBI (\*)

Państwa nowa kosiarka łączy w sobie dwie różne funkcje:

1. "MULCHING"

Maszyna wyposażona jest w dodatkowy moduł (P), umieszczony w otworze wyrzutnika (rys. 8). Dzięki niemu możliwe jest uruchomienie funkcji "Mulching", polegającej na drobnym cięciu trawy podczas koszenia. Poszatkowana trawa opada na trawnik, gdzie z czasem ulega rozkładowi. Stanowi ona również nawóz dla trawnika. Żeby wyjąć dodatkowy moduł, należy nacisnąć zapadkę (R - rys. 8a). Przy ponownym montażu dodatkowego modułu należy pamiętać, żeby mocno nacisnąć po obu stronach, co umożliwia zatrzaśnięcie się modułu w pozycji roboczej.

43 cm Combi:

Żeby wyjąć dodatkowy moduł należy odkręcić nakrętkę skrzydełkową (rys. 8b).

2. ZBIERANIE

Zmontować dołączony kosz do trawy (rys, 6, 7). Otworzyć pokrywę, wyjąć dodatkowy moduł i zaczepić kosz z tyłu maszyny. Podczas koszenia w koszu zbiera się trawa. Trawę z kosza można wysypać na przygotowane wcześniej miejsce lub rozsypać po trawniku jako nawóz.

3. WYRZUCANIE TYLNE

Stosowanie kosiarki bez pokrywy lub kosza do trawy (klapa zamknięta). Trawa jest wyrzucana z tyłu maszyny bez rozdrabniania.

URUCHAMIANIE SILNIKA

1. Ustawić kosiarkę na równym, stabilnym podłożu. Nie należy rozpoczynać koszenia od wysokiej trawy.
2. Sprawdzić, czy kabel korpusu świecy zapłonowej zostą podłączony.
3. Przyciągnąć rączkę Start/Stop G w stronę uchwytu. UWAGA! Żeby zapobiec przerwaniu pracy silnika, rączka Start/Stop G musi pozostać w tej pozycji (rys. 9).
   4a Uruchamianie ręczne: Chwycić za uchwyt rozrusznika i uruchomić silnik, energicznie ciągnąc za linkę.
   4b Uruchamianie elektryczne (K ^* ): Uruchomić silnik przekręcając kluczyk zapłonu w kierunku zgodnym z ruchem wskazówek zegara. Gdy tylko silnik się uruchomi należy puścić kluczyk. Podczas uruchamiania należy krótko trzymać przekręcony kluczyk, co zapobiegnie rozadowaniu akumulatora. Dla ułatwienia można nacisnąć na uchwyt, zeby przednie koła nieco się uniosły nad podłoże.
4. W celu osiągnięcia najlepszych rezultatów podczas koszenia, silnik zawsze powinien pracować na najwyższych obrotach.

ZATRZYMYWANIE SILNIKA

Po wyłączeniu silnika, może on być bardzo gorący. Nie należy dotykać tłumika, cylindra ani kołnierzy chłodzących. Może to spowodować oparzenia.

Puścić rączkę Start/Stop G (rys. 9), żeby zatrzymać silnik.

Jeśli rączka Start/Stop przestanie dzieąć, należy zatrzymać silnik, zdejmując kabel korpusu świecy zapłonowej ze świecy. Kosiarkę należy natychmiast zawieżć do autoryzowanego warsztatu do naprawy.

NAPE, D KÓŁ TYLNYCH (\*)

Włączyć napęd, dociskając rączkę sprzęgła J w stronę uchwytu. Wyłączyć napęd, puszczając rączkę sprzęgła J (rys. 9).

PRE, DKOŚĆ (\*)

Nie należy zmieniać pozycji regulatora, kiedy silnik jest wyłączony. Może to spowodować uszkodzenie regulatora.

Ustawić odpowiednią prędkość, przesuwając regulator w jedną z 4 pozycji (rys. 10).

Każdej z nich odpowiada inna prędkość:

Pozycja : ok. 2,8 km/godz.

Pozycja 2: ok. 3,1 km/godz.

Pozycja 3: ok. 3,6 km/godz.

Pozycja .ok. 4,5 km/godz.

WYSOKOŚĆ KOSZENIA

Nie należy ustawiać wysokości koszenia na zbyt niską, ponieważ noż może dotykać nierównego podłoża.

Kosiarka wyposażona jest w dźwignię, służącą do regulacji wysokości koszenia. Wyciągnąć dźwignię i ustawić wysokość koszenia na jedną z dziewięciu pozycji, najbardziej odpowiednią dla Państwa trawnika (rys. 11).

WSKAZÓWKI JAK POST EPOWAĆ, ABY MIEĆ ZADBANY TRAWNIK

Każdy rodzaj trawy przedstawia odmienną charakterystykę i stąd może wymagać różnych sposobów dbania o łąkę; zalecamy przeczytać zawsze wskazania znajdujące sie na opakowaniu nasion dotyczące wskazanej wysokości koszenia, odnoszące się do warunków wzrostu na obszarze gdzie pracujecie. Należy pamietać, że większa część trawy składa sie z łodygi i z jednego lub kilku liści. Jeżeli liście zostaną obcięte całkowicie, łąka dozna ubytku i wzrost będzie dużo trudniejszy.

Ogólnie mówiąc, słuszne są następujące wskazania:

- cięcie zbyt niskie powoduje wyrywanie i przerzedzenie dywanu trawistego, nadając mu wygląd "w plamy";

– w lecie, cięcie musi być wyższe w celu zapobiegania wysuszeniu terenu;

- nie kosić trawy, gdy jest mokra; może to obniżyć sprawność noża do trawy, do którego się przykleja i powodować wyrwy w dywanie trawistym;

- w przypadku trawy szczególnie wysokiej, słuszne jest wykonanie pierwszego cięcia na maksymalnej wykości na jaką zezwala maszyna, po czym wykonać następne koszenie po dwóch lub trzech dniach.

KONSERWACJA

WAZNE - Regularny i dokładny przegład jest niezbedny do utrzymania w czasie poziomu bezpieczenstwa i pierwotnej wydajnosci maszyny.

Ubrac grube robocze rekawice przed każda czynnoscia czyszczenia, przegladu lub regulacji maszyny.

W wypadku, gdyby okazało sie potrzebne dojście do dolnej czesci maszyny, przechylic ja wylacznie ze strony wskazanej w karcie silnika, stosując odpowiednie instrukcje.

CZYSZCZENIE

Po kazdym scinaniu, maszyne należy umyc dokładnie woda, usunac resztki trawy i ziemi, które zebrały sie wewnatrz podwozia, aby uniknac, ze po zeschnieciu sie utrudnia one ponowny rozruch.

Lakier po wewnętrznej stronie podwozia może po pewnym czasie odpriskiwac, wskutek działania tracego scietej trawy; w tym wypadku, poprawic w odpowiednim czasie pomalowanie lakierem antykorozyjnym, aby zapobiec powstaniu rdzy, która prowadzi do korozji metalu.

Raz lub dwa razy w roku należy zdjąć osłone przekładni, odkręcając śrubki S (rys. 12), po czym wyczyścić okolice przekładni (*) i paski napędowe (*), używając do tego szczotki lub spreżonego powietrza.

Raz na sezon należy dokładnie wyczyścić koła napędowe (*). Zdjąć obydwa koła. Oczyścić koło zębate i obręcz z trawy i brudu, używając do tego szczotki lub spreżonego powietrza (rys. 13).

AKUMULATOR (\*)

Podczas normalnej pracy w sezonie akumulator łado- wany jest przez silnik. Jeśli nie można

uruchomić silnika przy pomocy kluczyka zapłonu, przyczyną może być rozadowany akumulator.

Zdemontować akumulator otwierając jego osłone, rozaczając końcówki od silnika i wyjmując go (rys. 16). Podłączyć akumulator do ładowarki (stanowi element

dostawy), po czym podłączyć ją do gniazdka ściennego na 24 godziny (rys. 17).

Po zakończeniu ładowania można ponownie zamontować akumulator oraz podłączyć końcówki do silnika (rys. 18).

Nie wolno podłączać ładowarki akumulatora bezpośrednio do końcówki silnika. Nie jest możliwe uruchomienie silnika z ładowarką jako źródłem zasilania. Może wówczas dojść do jej uszkodzenia.

PRZECHOWYWANIE W OKRESIE ZIMOWYM

Wyjąć akumulator i przechować po pełnym naładowaniu (patrz powyżej) w suchym, chłodnym miejscu (między 0°C i +15°C). W okresie zimowym, przechowywany akumulator

należy przynajmniej raz naładować w celach konserwacyjnych.

Przed rozpoczęciem sezonu należy ponownie naładować akumulator, podłączając go do ładowarki na 24 godziny.

REGULACJA LINKI SPRZE, GŁA (\*)

Jeśli pomimo dociskania rączki sprzęgła do uchwytu nie można włączyć biegu, lub jeśli kosiarka porusza się opornie lub powoli, możliwe, że sprzęgło ślizga się w przekładni. Zeby to naprawić, należy przeprowadzić regulację linki sprzęgła, stosując następującą procedurę (przy wyłączonym silniku):

1. Kiedy rączka sprzęgła jest zwolniona, powinno być możliwe przesuwanie kosiarki wstecz bez oporu. Jeśli nie można tego zrobić, należy wkręcać żączkę T, aż da się przesunąć kosiarkę (rys. 19).
2. Kiedy rączka sprzęgła jest wciśnięta o ok. 2 cm (pozycja 1), podczas przesuwania kosiarki powinno się czuć nieznaczny opór. Przy rączce sprzęgła całkowicie wciśniętej (pozycja 2), przesuwanie kosiarki nie powinno być możliwe. Odkręcać żączkę T do momentu osiągnięcia tej pozycji.

REGULACJA LINKI REGULATORA (\*)

Jeśli różnica prędkości między kolejnymi ustawieniami regulatora (pozycja 3 i ) jest nieznaczna lub żadna, możliwe, że linka regulatora wymaga naciągnięcia (rys. 10).

1. Uruchomić kosiarkę na kilka minut w pozycji .
2. Jeśli linka regulatora jest nieco lużna w żłączce Y należy ją naciągnąć. Odkręcić nakrętkę blokującą X i naciągnąć linkę, odkręcając żłączkę Y, usuwając wszelki luz.
3. Dokręcić nakrętkę blokującą X.

UWAGA! Nie należy naciągać linki, likwidując całkowity luz w żłączce Y. Jeśli linka zostanie naciągnięta zbyt mocno, może pęknąć pasek napędowy i/lub może dojść do uszkodzenia innych elementów przekładni. Dokonując regulacji np. po wymianie paska, zawsze należy zaczynać od całkowitego wkręcenia żłączki Y.

AMORTYZATOR

Rys. 20. Amortyzator i tuleje izolacyjne należy sprawdzać dwa razy na sezon. Wymienić w razie uszkodzenia lub zużycia.

WYMIANA NOŻY

Zawsze należy używać oryginalnych części zamiennych. W celu wymiany noża należy odkręcić śrubkę (rys. 21, 22). Założyć nowy nóż w taki sposób, aby wybite logo było skierowane w stronę uchwytu noża (nie w stronę trawy). Założyć ponownie zgodnie z ilustracją. śrubkę należy odpowiednio dokręcić, stosując moment obrotowy 40 Nm.

Podczas wymiany noża należy również wymienić śrubkę mocującą.

Każda interwencja dotycząca noża musi być wykonana w serwisie specjalistycznym, który posiada urządzenia najbardziej odpowiednie.

W tej maszynie przewidziane jest użycie noży mających kod:

81004131/0	(dla modelu 454 - rys. 21)
81004132/0	(dla modelu 454 - rys. 22)
81004143/0	(dla modelu 504 - rys. 21)
81004135/0	(dla modelu 504 - rys. 22)
81004144/0	(dla modelu 554 - rys. 21)
81004134/0	(dla modelu 554 - rys. 22)

Noże muszą być zawsze oznaczone ▲ Biorąc pod uwage ewolucję produktu, wyżej wymienione noże mogą być zastąpione z czasem przez inne, o analogicznych cechach zamienności i bezpieczeństwie funkcjonowania.

PRZECHOWYWANIE

Ta sama benzyna nie powinna pozostawać w zbiorniku dłużej, niż przez miesiąc.

Należy dokładnie wyczyścić kosiarkę i przechować ją w suchym pomieszczeniu.

SERWISOWANIE

Oryginalne części zamienne dostarczane są przez warsztaty serwisowe i przedstawicieli handlowych.

Zalecane jest oddanie maszyny raz do roku do autoryzowanego punktu obsługi technicznej w celu przeprowadzenia przeglądu, obsługi technicznej oraz kontroli urządze i elementów zapewniających bezpieczeństwo pracy.

W sprawach dotyczących obsługi technicznej i części zamiennych prosimy skontaktować się z tym punktem sprzedaży, w którym maszyna została nabyta.

DROŠ IBAS NOTEIKUMI

A) IEPAZIŠANAS AR IEKARTU

OPIS SIMBOLA NA KOMANDAMA (zavisno od modela)

21 22 23 STOP 24 25 26 27

1. Sporo 22. Brzo 23. Starter
2. Zaustavljanje motora 25. U brzini
3. Pauza 27. Puštanje motora u pogon

Maksimalne vrijednosti bučnosti i vibracija

Za model	454 504 554 554
					AVS
Nivo zvučnog pritiska na uhu radnika (na temelju propisa 81/1051/EEZ)	db(A)	81,6	83,5	85,2	82
- Nesigurnost mjerenja (2006/42/EZ - EN 27574)	db(A)	1,2	1,0	0,7	1,2
Nivo izmjerene zvučne snage (na temelju smjernice 2000/14/CE, 2005/88/CE)	db(A)	95,3	95,5	97,6	96
- Nesigurnost mjerenja (2006/42/EZ - EN 27574)	db(A)	0,4	0,4	0,4	1,0
Garantirani nivo zvučne snage (na temelju smjernice 2000/14/EZ, 2005/88/CE)	db(A)	96	96	98	98
Nivo vibracija (na temelju propisa EN 1033)	m/s ^2	5,4	6,3	6,2	2,0
- Nesigurnost mjerenja (2006/42/EZ - EN 12096)	m/s ^2	0,4	0,9	0,6	0,8

VAŽNA NAPOMENA:
