TR ÖNEMLİ: Motoru ilk kez çalıştırmadan önce, motor el kıtabında yazılmış olan talimatları dikkatle okuyun. DİKKAT! Çalıştırmadan önce yağ seviyesini kontrol edin.

1) Talimatları dikkatle okuyun. Kumandaları ve çim biçme makinesinin uygun kullanımını iyi öğrenin. Motoru çabuk bir biçimde nasıl durduracağını iz öğrenin.
2) Çim biçme makinesini sadece kendi kullanım amacı için yani çim biçme ve toplama için kullanın. Başka bir amaçla kullanım hem tehlikeli olabilir, hem de kişilere ve/veya eşyalara zarar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım dahilindedir:

• Makine üzerinde insan, çocuk veya hayvan taşınması;
• Kendinizin makine tarafından taşınması;
• Makinenin yükleri çekmek veya itmek için kullanılması;
• Makinenin yaprak veya kalıntıları toplamak için kullanılması;
• Makinenin çitleri düzenlemek veya çimsiz tip bitkileri kesmek için kullanılması;
  – Makinenin birden fazla kişi tarafından kullanılması; – Bıçağın çimsiz kısımlarda harekete geçirilmesi.
  3) Çocukların veya kullanım talimatlarını bilmeyen kişilerin çim biçme makinesini kullanmasına asla izin vermeyin. Yerel kanunlar kullanıcı için minimum bir yaş tespit edebilirler.
  4) Çim biçme makinenizi, aşağıdaki koşullarda asla kullanmayın:
• İnsanlar, özellikle de çocuklar veya ev hayvanları yakındayken;
  – kullanıcıının refleks yeteneğini ve dikkatini etkileye-bilecek zararlı kabul edilen ilaçlar veya maddeler alması durumunda.
  5) Başka kişilere veya mallarına gelebilecek zararlardan ve kazalardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın.

B) HAZIRLIK

1) Kesim esnasında daima sağlam ayakkabı ve uzun pantalon giyin. Çıplak ayakla veya açık sandaletlerle çim biçme makinasını çalıştırmayın.
2) Tüm çalışma alanını iyice inceleyin ve makinenin fırlatabileceği veya kesme grubunu ve motoru hasara uğratabilecek tüm cisimleri (taşlar, dallar, demir teller, kemik, v.s.) ayıklayın.
3) DIKKAT: TEHLIKE! Benzin son derece parlayıcıdır.

– yakıtı özel kaplarda muhafaza edin;

– yakıtı, huni ile ve sadece açık havada doldurun. Yakıt doldururken veya yakıt elinizdeyken sigara içmeyin;
- motoru çalıştırmadan önce yakıt takviyesi yapın. Motor çalışırken veya sıcakken asla yakıt deposunun kapağını açmayın veya benzin ilave etmeyin;
- benzin taşarsa, motoru çalıştırma girişiminde bulunmayın, çim biçme makinesini yakıtın döküldüğü alandan uzaklaştırın ve yakıt tamamen buharlaşıp benzin buharları dağılana kadar, herhangi bir yangın tehlikesinin oluşmasını önleyin;

• benzin depo ve kaplarının kapaklarını daima sıkıca kapatın ve sıkın.
  4) Arızalı susturucuları değiştirin.
  5) Kullanmadan önce, başta bıçakların görüntü- sü olmak üzere genel bir kontrol yapın, vidaların ve kesme grubunun aşınmış veya hasarlı olma- masına dikkat edin. Dengeyi korumak için aşınmış veya hasarlı bıçakları ve vidaları takım halinde değiştirin.
  6) Çalışmaya başlamadan önce, çıkışa korumaları monte edin (sepet veya taştan koruyucu) takın.

1) Motoru tehlikeli karbonmonoksit gazının toplanabileceği kapalı yerlerde çalıştırmayın.
2) Sadece gün ışığında veya yeterli suni ışık altında çalışın.
3) Mümkünse ıslak çimde çalışmaktan kaçının.
4) Rampalarda daima sağlam basmaya özen gösterin.
5) Asla koşmayın, yürüyün; çim biçme makinesinin sizi sürüklemesine izin vermeyin.
6) Eğimin enlemesine yönde kesin, asla aşağı ve yukarı kesmeyin.
7) Rampalarda yön değiştirirken son derece özenli davranın.

8) 20°den dik eğimli rampalarda kesim yap- mayın.

9) Çim biçme makinesini kendinize doğru çekerken son derece dikkatli olun.
10) Çim olmayan zeminlerden geçerken, çim biçme makinenizi taşımak için yatırmanız gerektiğinde ve makineyi biçilecek alana veya oradan başka yere götürürken biçağı durdurun.
11) Çim biçme makinesini korumalar hasar görmüşse veya çim toplama haznesi veya taştan koruyucu olmaksızın asla çalıştırmayın.
12) Motor ayarlarını değiştirmeyin ve motoru aşırı hızlı çalıştırmayın.
13) Çekişli modellerde, motoru çalıştırmadan önce tekerleklerdeki hareket kavramasını devreden çıkarın.
14) Motoru talimatlara göre özenle ve ayaklarını zı bıçaktan uzak tutarak çalıştırın.
15) Çalıştırma için çim biçme makinesini eğmeyin. Düz, engelsiz ve uzun çimlerin bulunmadığı bir yüzeyde çalıştırın.
16) El ve ayaklarını zı dönen parçaların yakınına veya altına yaklaştırmayın. Daima tahliye ağzından uzak durun.
17) Motor çalışırken çim biçme makinenizi kaldırmayın veya taşımayın.
18) Aşağıdaki durumlarda motoru durdurun ve buji kablosunu çıkartın:

• kesici platform altında bir işlem yapmadan önce veya tahliye ağzının tıkanıklığını giderme girişiminden önce;
  – çim biçme makinesini kontrol etmeden, temizlemeden veya çalıştırmadan önce;
• yabancı bir cisme çarptıktan sonra, çim biçme makinanızda hasar kontrolü yapın ve yeniden çalıştırmadan önce gerekli onarımları yapın;
• çim biçme makinesi anormal şekilde titremeye başlarsa (Derhal titreşimlerin nedenini arayın ve uzman bir merkez nezdinde gerekli kontrolleri ger-

çekleştirin).

19) Aşağıdaki durumlarda motoru durdurun:

• makinenizi denetimsiz bıraktığınız her defa;
• yakıt doldurmadan önce;
  – çim toplama haznesi her çıkardığında veya yeni- den monte edildiğinde;
  – kesim yüksekliğini ayarlamadan önce.
  20) Motoru durdurmadan önce gazı azaltın. Motor el kitabında belirtilen bilgilere göre, çalışma sonunda yakıt beslemesini kapatın.
  21) Çalışma esnasında, daima döner biçaktan güvenlik mesafesinde durun. Bu mesafe kol uzun-luğuna eşittir.

1) Makinenin güvenli çalışır durumda olması için, somun ve vidaların sıkılı olmasına dikkat edin. Güvenlik ve yüksek performans için düzenli bakım şarttır.
2) Deposunda benzin bulunurken çim biçme makinesini, benzin buharlarının alev, kıvılcım veya güçlü bir ısı kaynağıyla temas edebilecekleri bir yere koymayın.
3) Çim biçme makinesini herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.
4) Yangın tehlikesini azaltmak için, motor, egzos susturucusu, akü bölmesi ve benzin depolama bölgesini çim, yaprak veya aşırı gres kalıntı-larından arındırın. İçinde kesilen çimin bulunduğu kapları bir oda içinde bırakmayın.
5) Taştan koruyucuyu ve çim toplama haznesini sık sık aşınma ve yıpranmaya karşı kontrol edin.
6) Yakıt deposunun boşaltılması gerekirse, bu işlem açık havada ve motor soğukken yapılmalıdır.
7) Bıçağı sökerken ve monte ederken, iş eldivenleri takın.
8) Bıçağı biledikten sonra balansını kontrol edin. Bıçak ile ilgili tüm işlemler (demonte etme, bileme, balans, tekrar monte etme ve/ya değiştirme) güvenlik nedeniyle özel aletlerin kullanımı ile birlikte, özel uzmanlık gerektiren önemli işlerdir, bu yüzden her zaman uzman bir servis nezdinde gerçekleştirilmeleri gerekir.
9) Güvenlik nedenlerinden, aşınmış veya hasar görmüş parçalar ile makineyi asla kullanmayın. Parçalar değiştirilmeli ve asla onarılmamalıdır. Orijinal yedek parçaları kullanın. Eş değer kalite-de olmayan parçalar, makinenize hasar verebilir ve güvenliğiniz açısından tehlikeli olabilir.

E) TASIMA VE HAREKET ETTIRME

1) Makinenin hareket ettirilmesi, kaldırılması, taşınması veya eğilmesi gerektigi her defa yapılması gerekenler:
– sağlam iş eldivenleri takınız;
- makine ağırlığını ve ağırlığın dağıtımını göz önünde bulundurarak makineyi, emin bir tutma sağlayan noktalarından tutunuz;
- Makinenin agirligina ve tasima vasitasinin veya yerlestirileceği veya alinacagi yerin özelliklerine uygun sayıda işçi kullaniniz.
2) Taşıma esnasında, makineyi halatlar veya zincir- ler ile uygun şekilde sağlama alın.

CEVRE

Makinenin kullanımında çevrenin korunması önemli olmalı ve öncelik taşımalıdır, bu doğrultuda, medeni bir ortak yaşam ve yaşadığımız çevreye zarar verilmemesi ilkelerine riayet edilmelidir.

• Komşularınız için bir rahatsızlık kaynağı olmaktan kaçının.
• Kesim sonrasında materyallerin bertaraf edilmesinde yerel kanunlara aynen uyun.
• Ambalajların, yağların, benzinin, bataryaların, filtrelerin, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir nesnenin bertaraf edilmesinde yerel kanun öngörülerini titizlikle uygulayın; bu atıklar çöpe atılmamalı, ayrılmalı ve materyallerin yeniden dönüştürülmesini gerçekleştirecek özel toplama merkezlerine teslim edilmelidir.
• Hizmet dışına çıkarma anında, makineyi ortada bırakmayıp, yürürlükteki yerel kanunlar uyarınca bir toplama merkezine başvurun.

ÜRÜN IDENTİFİKASYONU

Ürün kimliği, makine seri ve ürün numarası ile belirlenir. Bu veriler, makine şasisine yapıştırılmış bir yapışkan üzerinde mevcuttur:

1. 2000/14/CE

yönetmeliğine göre aku- stik güç seviyesi

1. 2006/42/EC direktifine göre uygunluk markası

2. İmalat yılı 4. Çim biçme makinesinin tipi 5. Seri numarası 6. İmalatçının adı ve adresi 7. Ürün Kodu 8. Motor gücü ve rejim 9. Kg biriminde ağırlı

Makineyi satın aldıktan hemen sonra, identifikasyon numaralarını (3 - 4 - 5) kılavuzun son sayfası üzerindeki özel hanelere kayıt edin

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

KUMANDA ÜZERİNDE BULUNAN SEMBOLLERİN TANIMLANMASI (öngörülmüş iseler)

21 22 23 STOP 24 25 26 27

1. Yavaş 22. Hızlı 23. Starter
2. Motor stop 25. Traksiyon etkin
3. Sükunet 27. Motor ateşleme

Maksimum gürültü ve titreşim değerleri

Modeli için:......454 504 554 554
				AVS
Operatör kulağı ses gücü seviyesi (81/1051/CEE standardı uyarınca)......db(A)	81,6	83,5	85,2	82
- Ölçü belirsizliği (2006/42/EC - EN 27574)......db(A)	1,2	1,0	0,7	1,2
Ölçülen ses gücü seviyesi (2000/14/CE, 2005/88/CE yönetmeliği uyarınca)......db(A)	95,3	95,5	97,6	96
- Ölçü belirsizliği (2006/42/EC - EN 27574)......db(A)	0,4	0,4	0,4	1,0
Garanti edilen ses gücü seviyesi (2000/14/CE, 2005/88/CEyönetmeliği uyarınca)......db(A)	96	96	98	98
Titreşim seviyesi (EN 1033 standardı uyarınca)...... m/s^2	5,4	6,3	6,2	2,0
- Ölçü belirsizliği (2006/42/EC - EN 12096)...... m/s^2	0,4	0,9	0,6	0,8

ÖNEMLİ

Motor ve aküye ilişkin bilgiler için ilişkin kılavuzlara bakın.

Yıldız (*) işaretini taşıyan donanımlar sadece bazı modeller üzerinde veya ülkelerde standart üretime dahildir.

Bazı modeller gaz kumandası ile donatılmamıştır. Motor hızı, optimal işleme ve minimum emisyon garanti etmek için ayarlanmıştır.

SEMBOLLER

Aşağıdaki semboller, kullanımda dikkat edilmesi gerektiğini hatırlatmak için makine üzerinde kullanılırlar.

Sembollerin anlamı:

Dikkat: Makineyi kullanmadan önce kullanım kılavuzunu okuyun.

Uyarı! Etrafta bulunmaları mümkün kişilere dikkat edin. Makineden dışarı sırlatılması mümkün cisimlere dikkat edin.

Uyarı! Makine işlerken, el ve ayakları kesim platformundan uzak tutun. Herhangi bir onarım işlemine başlamadan önce, bujiden buji kablosunu çıkartın.

Dikkat! Çim biçme makinesinin alt kısmını temizlémek için bunu hep

geriye doğru eğin. Aksi yöne eğildiğinde, benzin ve yağ dışarı sizabilir.

GİRİŞ

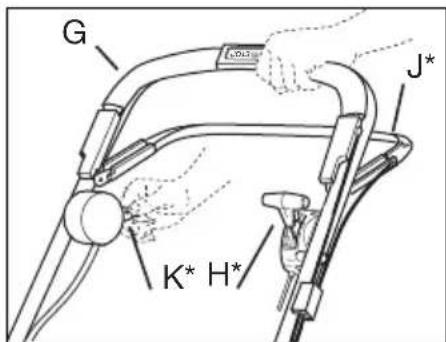

Tip I

G J* K* H*

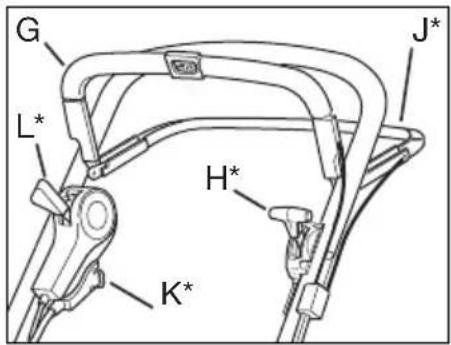

Tip II

G L* H* K* J*

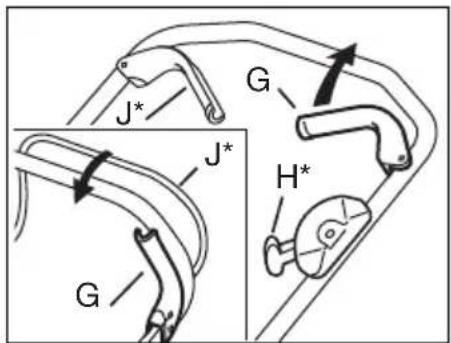

Tip III

G Harekete geçirme/durdurma kolu

H Gaz kumandası (*)

J Debriyaj kolu (*)

K Elektrikli starter (*)

L Varyatör kumandası (*)

KURMA

AMBALAJ İÇİNDE DAGINIK PARÇALAR

2 çim toplayıcı desteği

4 destek vidası

1 ateşleme anahtarı (*)
1 akü şarjörü (*)
1 allen anahtari
1 boru anahtar
+ Kullanım kılavuzları

NOT - Makine, bazı komponentleri önceden monte edilmiş olarak tedarik edilebilir.

DİKKAT – Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır.

Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir.

SAP (Tip I-II)

1. Sapın alt kısmını yukarıya doğru kivirin.
2. Sapın üst kısmını, rondela ve topuzlar aracılığı ile sabitleyin. Marş düğmesinin sağ yanında bir uzantı mevcuttur (res.1).
3. Sapın alt kısmındaki topuzları sıkıştırın. Topuzlar kilitlendikten sonra, birlikte ikmal edilmiş anahtar aracılığı ile vidalar A kilitlenerek yükseklik ayarlanabilir (res. 2).

SAP (Tip III)

1. Sasi topuzlarını gevşetin ve sapın alt kısmını vidalar B üzerine sabitleyin (res. 3).
2. Sap üst kısmını, rondela ve topuzlar aracılığı ile sabitleyin. Mars düğmesinin sağ yanında bir uzantı mevcuttur (res.1).
3. Sapın alt kısmındaki topuzları sıkıştırın. Topuzlar kilitlendikten sonra, sap yüksekliğinin ayarı yapılabilir.

KABLO TUTUCUSU

Kabloları kenetler ile sabitleyin (res. 4).

D: Harekete geçirme/durdurma kablosu + debriyaj kablosu (*)
E: Gaz kablosu (*) + debriyaj kablosu (*)
F: Elektrik kablosú (*) + váryatör kablosú (*)

VARYATÖR KUMANDASI (\*)

Teslim anında, varyatör kablosu, transmisyonun hasar görmesini önleyecek şekilde ayarlanmıştır. Kablonun gerilmesi gerekebilir, "BAKIM" bölümünde "VARYATOR KABLOSUNUN AYARI" paragrafına bakın.

ÇİM TOPLAYICI

Çim toplayıcının ufak kapısını kaldırın ve iki desteği, birlikte tedarik edilmiş vidaları kullanarak çim toplayıcıya sabitleyin. İki destek, «L» (sol) ve «R» (sağ) harfleri ile işaretlenmiştir ve çim biçme makinesinin arka kısmına monte edilmelidirler (res. 5).

Kumaş çim toplayıcı (*): Kumaş hazneyi çelik şası üzerine takın ve bunu plastik kapağa tutturun (res. 6).

Plastik çim toplayıcı (*): İki yarıyı ve sonra üst kısmı tutturun (res.7). Makine üzerindeki ufak kapağı açın ve çim toplayıcıyı desteklere sabitleyin.

NOT! Çim biçme makinesi çim toplayıcı olmadan da işleyebilir. Bu durumda çim, makine arkasında bir çizgi izi oluşturarak tahliye edilir.

AKÜ (\*)

Akü elektroliti, zehirli ve korosiftir. Korozyon ve diğer zararlara sebep olabilir.

göz ve giysilere değmesinden kaçının.

Makineyi ilk defa çalıştırmadan önce akü 24 saat boyunca şarj edilmelidir; daha detaylı bilgi için AKÜ BAKIMI paragrafına bakın.

Anahtarı (*) ateşleme bloğuna geçirin.

ÇİM BİÇME MAKİNESİNİN KULLANIMI

COMBI (\*)

Bu yeni çim biçme makinesi, iki farklı işlevi tek bir makinede birleştirmektedir:

1. "MULCHING"

Makine, boşaltma açıklığına yerleştirilmiş bir tıpa (P) ile donatılmıştır (res. 8). "Mulching" kullanımı, yani çim biçme esnasında çimi ince şekilde kesen biçak ağzının kullanımı mümkündür. Bu şekilde çim, çürüyeceği çayırlık üzerinde bırakılır. Bu şekilde çayır gübrelenmiş olur.

Tıpayı çıkarmak için kilit diline basın (R - res. 8a) Tıpayı yeniden monte etmek için her iki pimin de tıpa, pozisyona tam olarak oturacak şekilde deliklerin dibine kadar geçirilmiş olduklarıından emin olun.

43 cm Combi:

Tıpayı çıkarmak için kelebek somunu çözün (res. 8).

2. TOPLAMA

Birlikte ikmal edilmiş çim toplayıcıyı monte edin (Res. 6 ve 7).
Üfak kapağı açın, tıpayı çıkarın ve çim toplayıcıyı makine arkasına takın.
Çayır biçme esnasında çim, çim toplayıcıda toplanır. Çim toplayıcıyı gübre olarak, kompost öbeği üzerine veya çayır kenarlarına boşaltın

3. ARKADAN BOŞALTMA

Çim biçme makinesini tıpasız veya çim toplayıcı olmadan kullanın (ufak kapak kapalı). Çim, kıyılmadan makine arkasında boşaltılır.

MOTORUN HAREKETE GEÇİRİLMESİ

1. Çim biçme makinesini yatay pozisyonda ve žemine iyi yaslanmış olarak yerleştirin. Yüksek çim içinde çalıştırmayın.
2. Buji kablosunun bujinin kendisine takılı olduğundan emin olun.
3. Harekete geçirme/durdurma koluna G sapa doğru basın. NOT! Motorun stop etmesini önlemek için harekete geçirme/durdurma kolu G basılı tutulmalıdır (res. 9).
   4a Manuel harekete geçirme: Marş düğmesini kavrayın ve işletme ipini kararlı şekilde çekerek motoru çalıştırın.
   4b Elektrikli starter (K*): Anahtarı saat yönünde döndürerek motoru çalıştırın. Motor harekete geçer geçmez anahtarı bırakın. Akünün boşalmasını önlemek için daima kısa denemeler yapın.
4. En mükemmel neticeleri elde etmek için motor daima tam rejimde işlemelidir.

MOTOR DURMASI

Motor, kapatıldıktan hemen sonra çok sıcak olabilir. Susturucu, motor veya kafa flanşlarına dokunmayın. Yanma tehlikesi mevcuttur.

Motoru durdurmak için harekete geçirme/durdurma kolunu G bırakın (res. 9).

Harekete geçirme/durdurma kolunun arızalanması halinde, bujiden buji kablosunu çıkararak motoru durdurun. Onarım için çim biçme makinesini derhal yetkili teknik servis atölyesine götürün.

ARKA TRAKSİYON (\*)

Debriyaj koluna J sapa doğru basarak traksiyonu devreye sokun. Debriyaj kolunu J bırakarak traksiyonu devreden çıkarın (res. 9).

HIZ (*)

Motor stop konumunda iken varyatörün kumandasına dokunmayın. Bu işlem varyatörü hasara uğratabilir.

Varyatör kumandasını dört pozisyondan bir tanesi üzerine getirerek uygun bir hıza ayarlayın (res. 10).

Dört pozisyon aşağıdaki hızlara karşılık gelir:

Pozisyon : yaklaşık 2,8 km/h

Pozisyon 2: yaklasik 3,1 km/h

Pozisyon 3: yaklaşık 3,6 km/h

Pozisyon : yaklaşık 4,5 km/h

KESİM YÜKSEKLİĞI

Zemin engebeli ise, kesim yüksekliğini çok alçak ve bıçaklar zemine devecek şekilde ayarlamayın.

Çim biçme makinesi, kesim yüksekliğinin ayarlanması için tek kollu bir kumanda ile düzenlenmiştir. Kolu çekin ve kesim yüksekliğini müsait dokuz pozisyon arasında en uygun olan pozisyona ayarlayın (res. 11).

ÇAYİR BAKİM TAVSIYELERİ

Her çim tipi farklı özellikleri sahiptir ve bu doğrultuda çayır bakımı için farklı yöntemlerin uygulanması gerekli olabilir; biçme yüksekliğine ilişkin tohum ambalajlarında bulunan talimatları dai-ma okuyun ve çalışılan bölgedeki büyüme şartları ile karşılaştırın.

Çimlerin büyük çoğunluğunun bir saptan ve bir veya birden fazla yapraktan oluştuğuna dikkat edilmelidir. Yaprakların tamamen kesilmesi halinde çayır hasar görür ve yeniden büyüme daha zor olacaktır.

Genel anlamlı olarak, aşağıdaki bilgiler geçerli olabilir:

- Çok alçak bir kesim, "puanlı" bir görüntü ile çim örtüsünde yolmalara ve seyrekleşmelere neden olur;

– Yaz mevsiminde yapılan kesimler, toprağın kurumasını önlemek için daha yüksek olmalıdır;

– Çimi ıslakken kesmeyin; bu, yapışan çim sebebi bıçağın verimini azaltabilir ve çim örtüsünde yılmalara neden olabilir;

- Özellikle yüksek çim durumunda, makine tarafından izin verilen maksimum yükseklikte bir ilk biçme ve iki veya üç gün sonra ikinci bir biçme gerçekleştirilmesi tavsiye edilir.

BAKIM

ÖNEMLİ – Makinenin güvenlik düzeyini ve orijinal verimliliğini zaman içinde muhafaza etmek üzere düzenli aralıklar ve ihtimam ile bakım yapılması elzemdir.

Makine üzerindeki her temizlik, bakım veya ayarlama müdahalesinden önce sağlam iş eldivenleri giyin.

Alt kısma erişilmesinin gerekli olması halinde, makineyi sadece motor kılavuzunda belirtilen yandan yatırım ve ilişkin talimatları izleyin.

TEMIZLIK

Her kesim sonrasında makineyi su ile titiz şekilde yıkayın; şasi içinde birikmiş çim kalıntılarının ve çamurun kuruyup bir sonraki harekete geçirmeyi zorlaştırmalarını önlemek için bunları giderin.

Şasi iç kısmının boyası zaman ile kesilmiş çimlerin abrasif etkisi ile sıyrılabilir; bu durumda, paslanmayı önleyici bir boya ile metalde korozyona neden olacak pas oluşmasının önüne geçmek için zaman kaybetmeden boyası sıyrılmış kısmın üzerini boya ile kapatarak müdahalede bulunun.

S vidalarını çözerek transmisyon kutusunu çıkarın (res. 12) ve bir fırça ile ve basıncılı hava ile yılda bir veya iki defa transmisyon (*) ve kayış (*) etrafındaki bölgeyi temizleyin.

Sezon başında transmisyon tekerleklerinin içinde temizlik yapılması gerekir (*). Her iki tekerleği de çıkarın. Dişlileri ve tacı, bir fırça ve basınçlı hava ile çimlerden ve kirden arındırarak temizleyin (res.13).

AKÜ (\*)

Normal kullanım esnasında akü motordan şarj edilir. Motorun ateşleme anahtarı aracılığı ile harekete geçirilmediği durumlarda akü tamamen boş olabilir.

Aküyü, ilişkin kapağını açarak ve motor üzerindeki terminal bağlantısını çözerek ve akünün kendisini çıkararak demonte edin (res. 16). Aküye akü şarjörünü bağlayın (birlikte ikmal edilir) ve akü şarjörünü duvardaki bir prize bağlayın ve 24 saat

dolması için bırakın (res. 17).

Şarj sonrasında aküyü yeniden monte edin ve akü terminalini motora bağlayın (res. 18).

Akü şarjörünü doğrudan motor terminaline bağlamayın. Akü şarjörü hasar görebileceğinden, besleme kaynağı olarak akü şarjörünü kullanarak motorun işletilmesi mümkün değildir.

KIŞLIK DEPOLAMA

Aküyü çıkarın ve tamamen dolu olarak kuru ve serin bir mekanda (0°C ve +15°C arasında) depolayın (yukarıya bakın). Kış mevsimi esnasında en az bir defa akünün koruma amaçlı şarj edilmesi gerekir.

Sezon başlamadan önce, 24 saat süre ile aküyü yeniden şarj edin.

DEBRİYAJ KABLOSUNUN AYARLANMASI (\*)

İlişkin kol sapa doğru basıldığında debriyajın devreye girmemesi halinde veya çim biçme makinesi ağır veya yavaş ise, bu durum debriyajda bir kayma meydana gelmiş olmasından kaynaklanabilir. Problemi çözmek için, debriyaj kablosunu aşağıda belirtildiği gibi ayarlayın (motor stop konumunda).

1. Debriyaj kolu bırakılmış olarak çim biçme makinesinin kolaylıkla geriye doğru itilmesi mümkündür. Aksi takdirde, çim biçme makinesinin itilmesi mümkün olana kadar rakoru T vidalayın (res. 19).
2. Debriyaj koluna yaklaşık 2 cm (pozisyon 1) içe doğru bastırıldığında çim biçme makinesi, itildiğinde belirli bir direnç ile karşılaşılmalıdır. Debriyaj kolu tamamen içe doğru (pozisyon 2) bastırılmış olduğunda ise, çim biçme makinesinin itilmesi mümkün olmamalıdır. Bu pozisyon sağlanana kadar rakoru T çözün.

VARYATÖR KABLOSUNUN AYARLANMASI (\*)

Maksimum hız için (3 e pozisyonları) varyatör kumandası pozisyonları arasındaki hız farkının minimum olması veya hiç fark olmaması halinde varyatör kablosunun gerilmesinin gerekli olması mümkündür (res. 10).

1. Çim biçme makinesini birkaç dakika boyunca pozisyonunda işletin.
2. Rakor Y hizasındaki varyatör kablosu üzerinde belirli bir oynama algılanır ise, kablonun gerilmesi gerekmektedir. Karşı somunu X gevşetin ve rakoru Y kabloda herhangi bir oynama algılanmayana kadar çözerek kabloyu gerin.
3. Karşı somunu X kilitleyin.

NOT! Rakor Y üzerinde oynamanın iptal edilmiş olduğu belirlenen nokta ötesinde kabloyu germeyin. Kablo aşırı gerilir ise transmisyon kayışı kopabilir ve/veya transmisyon tertibatının diğer parçaları hasar görebilir. Kayış değiştirildikten sonra ayarlama işlemi için örneğin, daima rakor Y tamamen vidalanmış olarak ayara başlayın.

AMORTİSÖR

Res. 20. Amortisörü ve yalıtımマンションı her sezon iki defa kontrol edin ve hasarlı veya aşınmış oldukları tespit edilir ise değiştirin.

BIÇAKLARIN DEĞİŞTİRİLMESİ

Bıçağı değiştirmek için vidayı gevşetin (res. 21 ve 22). Yeni bıçağı, lógosu bıçak yuvasına dönük yukarda olacak şekilde (çime doğru değil) monte edin. Gösterildiği gibi monte edin. Vidayı düzgün sıkıştırın. 40 Nm bir moment ile sıkıştırın. Bıçak değiştirildiğinde, ilişkin vidanın da değiştirilmesi gerekir.

Bıçak üzerindeki her müdahalenin, en uygun donanımlara sahip uzman bir merkez nezdinde gerçekleştirilmesi gerekir. Bu makine üzerinde aşağıdaki kodu taşıyan bıçakların kullanılması öngörülmüştür:

81004131/0 (454 - res. 21 modeli için)
81004132/0 (454 - res. 22 modeli icin)
81004143/0 (504 - res. 21 modeli için)
81004135/0 (504 - res. 22 modeli için)
81004144/0 (554 - res. 21 modeli için)
81004134/0 (554 - res. 22 modeli için)

Bıçakların daima markalı olmaları gerekir. Ürünün gelişimi dikkate alınarak, yukarıda belirtilen bıçaklar, benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer bıçaklar ile zaman içinde değiştirilebilirler.

DEPOLAMA

Benzin bir aydan daha uzun bir süre depo içinde kalmamalıdır.

Çim biçme makinesini özen ile temizleyin, kapalı ve kuru bir yerde depolayın.

TEKNİK SERVİS

Orijinal yedek parçalar, yetkili satıcılar ve teknik servis atölyelerince tedarik edilirler.

Makinenin yılda bir kez genel bir revizyondan geçirilmesi, bakımının yapılması ve güvenlik tertibatlarının kontrol edilmesi için yetkili bir servise bırakılması tavsiye edilir.

Teknik servis ve yedek parça konusuna ilişkin olarak satıcıya başvurun.
