NÁVOD K OBSLUZE Quattro 19S Atco

CS Sekačka se stojící obsluhou - NÁVOD K POUŽITÍ

SL Kosilnica za stoječega delavca - PRIROČNIK ZA UPORABO

HR Kosilica sa vozačom koji hoda - PRIRUČNIK ZA UPORABU

ET Seisva juhiga muruniitja - KASUTUSJUHEND

CS DÜLEŽITÉ: Předtím, než poprvé nastartujete motor, pročtěte si pečlivě návod k obsluze motoru. UPOZORNĚNÍ! Zkontrolujte úroveň oleje před uvedením sekačky do chodu.

CS ČESKY - Překlad původního návodu k používání (Istruzioni Originali) 91

SL SLOVENŠČINA - Prevod izvirnih navodil (Istruzioni Originali) 97

1) Před prvním použitím sekačky si pečlivě prostudujte tento návod k použití. Seznamte se s ovládáním sekačky a nacvičte si, jak okamžitě vypnout sekačku.
2) Používejte sekačku výhradně k účelu, ke kterému je určena, to znamená k sekání a sběru trávy. Jakékoliv jiné použití může být nebezpečné a může způsobit poškození stroje. Do nesprávného použití spadá (například, avšak nejenom):
– Převážení osob, dětí nebo zvířat na stroji;
- nechat se převážet strojem;
- používání stroje k tažení nebo tlačení nákladů;
– používání stroje pro sběr listí nebo sutě.
- používání stroje pro úpravu živých plotů nebo pro sekání netravnatých rostlin;
- používání stroje více než jednou osobou;
- aktivace nože na úsecích bez travnatého porostu.
3) Nedovolte, aby sekačku používaly děti, mladiství anebo osoby, které neumí sekačku obsluhovat. V každém státě je třeba respektovat zákony, které určují minimálni věk pro uživatele.
4) Nepoužívejte stroj za těchto podmínek:
- za prítomnosti osob, dětí nebo zviřat v blízkosti sekačky;
- v případě, že jste požil léky nebo látky, které snižují pozornost a oslabují reflexní činnost.
5) Jako obsluha neseté plnou odpovědnost vůči jiným osobám, které se zdržují v blízkém okolí pracovního prostoru, a za škody způsobené na předmětech ve vlastnictví jiných osob.

B) PŘÍPRAVA

1) Během práce se sekačkou používejte pevnou uzavřenou obuv a kalhoty s dlouhými nohavicemi. Nikdy nezapínejte sekačku, pokud jste bosi nebo v otevřených sandálech.

2) Než začnete sekat, vyčistěte sekanou plochu od pevných předmětů (např. Kamenů, větví, drátů, kostí apod.), které mohou být nožem sekačky zasaženy. Prudký náraz nože do pevné překážky může být příčinou poškození sekačky nebo motoru.

3) POZOR: NEBEZPEČÍ! Benzín je hořlavina I. třídy:

– palivo skladujte pouze v nádobách k tomuto použití určených;
– pro doplňování paliva používejte nálevku, palivo doplňujte na volném nebo dobře větraném místě, při manipulaci s palivem zásadně nekuřte;
- palivo doplňujte před nastartováním motoru, nesnímejte vičko palivové nádrže a nedoplňujte palivo za chodu motoru nebo je-li motor horký;
- rozlijete-li palivo, nepokoušejte se nastartovat motor, ale přesuňte sekačku na jiné místo a zabraňte možnosti vzniku požáru, dokud se rozlité palivo nevypaří a výpary se nerozptýlí;
- po dolití nádrže nezapomeňte našroubovat a pečlivě dotáhnout víčko nádrže i nádoby s palivem.
4) Nahrad'te vadný tlumič výfuku.
5) Před použitím stroje si ověřte jeho celkový stav,

zvláště vzhled nožů, zkontrolujte, zda šrouby a nůž nejsou poškozené anebo opotřebované.

Nahrad'te příslušné části řezací jednotky a poškozené nebo opotřebované šrouby pro dodržení správného vyvážení.

6) Než začnete sekat, nasad'te ochranná zařízení pro výstup (sběrací koš nebo ochranný kryt).

C) BĚHEM POUŽITÍ

1) Nenechávejte běžet motor v uzavřeném prostoru, kde se mohou nahromadit výfukové plyny obsahující jedovatý kysličník uhelnatý.

2) Sekačku používejte pouze za denního světla nebo za velmi dobrého umělého osvětlení.

3) Pokud je to možné, nepracujte se sekačkou ve vlhké trávě nebo za deště.

4) Zajistěte vždy dostatečnou oporu sekačky na nakloněných terénech.

5) Během sekání chod'te, nikdy neběhejte, nevozte se a nenechte se sekačkou táhnout.

6) Pracujte se sekačkou vždy po vrstevnici, nikdy ne po spádnici.

7) Při změně směru sekání ve svahu bud'te zvlášt' opatrní.

8) Nepoužívejte sekačku na svazích s větším sklo-nem než 20°.

9) Dbejte zvýšené opatrnosti v okamžiku, kdy táhnete sekačku směrem k sobě.

10) Před přejížděním beztravnatých ploch, před nakláněním a přenášením sekačky vždy vypněte sekačku a počkejte, až do úplného zastavení nože.

11) Nespouštějte nikdy sekačku, jsou-li poškozeny nebo nesprávně nasazeny bezpečnostní kryty anebo bez sběracího koše a ochranného krytu.

12) Neprovádějte žádné úpravy motoru, nezvyšujte počet otáček nastavený výrobcem motoru.

13) U modelů s pohonem kol je nezbytné vypnout pohon kol před tím, než uvedete motor do chodu.

14) Při spouštění motoru budťe opatrní, ruce a nohy držte v bezpečné vzdálenosti od rotujících částí stroje.

15) Sekačku zapínejte na volné ploše bez překážek a vysoké trávy a nenaklánějte ji při startování motoru.

16) Během sekání nepřibližujte ruce a nohy k rotujícímu noži a vyhazovacímu otvoru sekačky.

17) Během chodu motoru sekačku nezdvihejte ani nepřenášejte.

18) Vždy vypněte motor a sejměte kabelovou kon-covku ze zapalovací svíčky, pokud:

• budete provádět jakýkoliv zásah na skříni sekačky a před čištěním vyhazovacího kanálu;
• pokud budete provádět kontrolu, čištění anebo jakoukoliv práci na sekačce;
• po nárazu na cizí předmět ověřte případné škody na sekačce a proved'te patřičné opravy před opětovným použitím stroje;
• když sekačka začne vibrovat poruchovým způsobem (Okamžitě vyhledejte příčiny vibrací a zajistěte provedení potřebných kontrol ve Specializovaném středisku).
  19) Zastavte motor, pokud:
• opouštíte sekačku (u modelů vybavených el. startérem vyjměte klíček zapalování);
• budete doplňovat palivo;
• budete vyprázdňovat a znovu nasazovat sběrací koš;

- budete seřizovat výšku sekání.

20) Před vypnutím motoru snižte přívod plynu. Při ukončení práce se sekačkou zavřete přívod paliva, při této operaci postupujte podle návodu k obsluze motoru.

21) Během práce se sekačkou dodržujte bezpečnou vzdálenost od rotujícího nože, která je dána délkou rukojeti.

1) Šrouby a matice udržujte stále dotažené. Kontrolujte technický stav sekačky, aby její provoz byl bezpečný. Pravidelná údržba je nutná, jak pro dodržení bezpečnosti, tak pro zachování správného výkonu a funkčnosti sekačky.

2) Neskladujte sekačku s palivem v nádrži uvnitř budovy, ve které mohou výpary dosáhnout plamen, jiskru nebo silný zdroj tepla.

3) Před uskladněním sekačky nechejte motor vychladnout na dobře větraném místě.

4) Pro snížení nebezpečí požáru je třeba ze sekačky, zvláště pak z motoru, vyprazdňovacího kanálu, umístění baterie a místa uskladňování paliva odstranit zbytky posečené trávy, suché listí a přebytečný tuk. Posečenou trávu neuskladňujte v nádobách v uzavřené místnosti.

5) Pravidelně kontrolujte ochranný kryt a sběrací koš, nejsou-li poškozeny nebo opotřebovány.

6) Vypouštění palivá z nádrže provádějte venku. Před tím nechejte motor vychladnout.

7) Při demontáži a opětovné montáži nožů používejte vždy rukavice.

8) Po naostření nože je nezbytné dodržet jeho správné vyvážení. Všechny operace týkající se nože (demontáž, ostření, vyvážení, zpětná montáž a/nebo výměna) představují velice náročné práce, které vyžadují specifické znalosti a použití příslušných zařízení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializovaném středisku.

9) Z bezpečnostních důvodů nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými součástmi. Díly musí být vyměněny a nikdy nesmí být opravovány. Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit vaši bezpečnost.

E) PŘEPRAVA A PŘESUN

1) Pokaždé, kdy je třeba přesunout, nadzvednout, přepravit nebo naklonit stroj, je nutné:

– použít hrubé pracovní rukavice;

- uchopit stroj v místech, která umožňují bezpečné uchopení, a brát v potaz hmotnost stroje a její rozložení;

- zainteresovat potřebné množství osob, které odpovídá hmotnosti stroje a vlastnostem dopravního prostředku nebo místa, ve kterém dochází k jeho umístění nebo vyzvednutí.

2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.

OCHRANA ŽVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy.
• Pečlivě sledujte místní předpisy týkající se likvidace materiálu vzniklého řezáním.
  – Důkladně dodržujte místní normy pro likvidaci obalů, olejů, benzinu, akumulátorů, filtrů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tyto odpadky nesmí být odhozeny do běžného odpadu, ale musí být odděleny a odevzdány do příslušných sběrných středisek, která zajistí recyklaci materiálů.
• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obratte se na sběrné středisko v souladu s platnými místními předpisy.

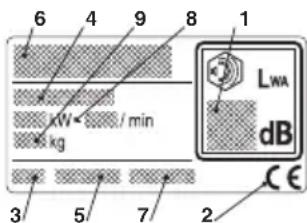

OZNAČENÍ VÝROBKU

Identifikace výrobku je umožněna výrobním a sériovým číslem stroje.

Štítek s údaji je připevněn na podvozku stroje.

1. Garantovaná hladina akustického výkonu podle směrnice 2000/14/ES

2. Značka o shodě výrobku s upravenou směrnici 2006/42/ES

3. Rok výroby 4. Typ sekačky 5. Výrobní číslo

4. Jméno a adresa výrobce 7. Kód výrobku

5. Výkon motoru po dosažení jmenovitých otáček

6. Hmotnost v kg

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

Okamžitě po zakoupení stroje si přepište identifikační čísla (3 - 4 - 5) na příslušná místa na poslední straně návodu.

POPIS SYMBOLŮ UVEDENÝCH NA OVLÁDACÍCH PRVCÍCH (jsou-li součástí)

21 22 23 STOP 24 25 26 27

1. Pomalu 22. Rychle 23. Sytič

2. Zastavení motoru 25. Zařazený náhon

3. Klidová poloha 27. Startování motoru

Pro instrukce týkající se motoru a baterie viz příslušné návody.

Zařízení označené hvězdičkou (*) je u některých modelů nebo v některých zemích součástí standardního vybavení.

Některé modely nejsou vybaveny ovladačem plynu. Rychlost motoru je nastavena tak, aby zajišťovala optimální funkci při minimálních emisích.

SYMBOLY

Na stroji jsou umístěny následující symboly upozorňující na opatření nezbytná pro jeho bezpečné používání.

Symboly znamenají:

Pozor: Před použitím stroje je třeba si pozorně přečíst návod k použití.

Výstrahal Pracujte v dostatečné vzdálenosti od prihlížejících lidí. Dávejte pozor na odhozené předměty.

Výstraha! Nevkládejte ruce ani chodidla pod podvozek zapnutého stroje. Než začnete stroj opravovat, odpojte kabel zapalování od zapalovacích svíček.

Výstraha! Při čištění spodní strany skloňte sekačku vzad. Při sklonění na

jinou stranu by mohl vytéct benzín a olej.

ÚVOD

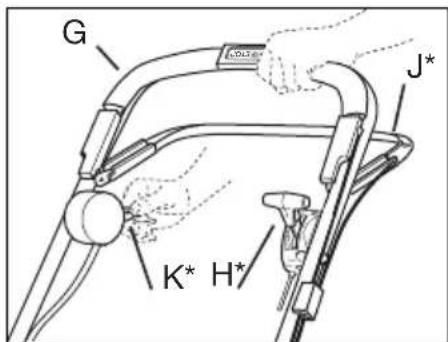

Typ I

G J* K* H*

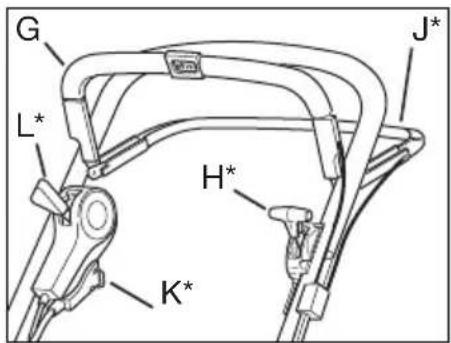

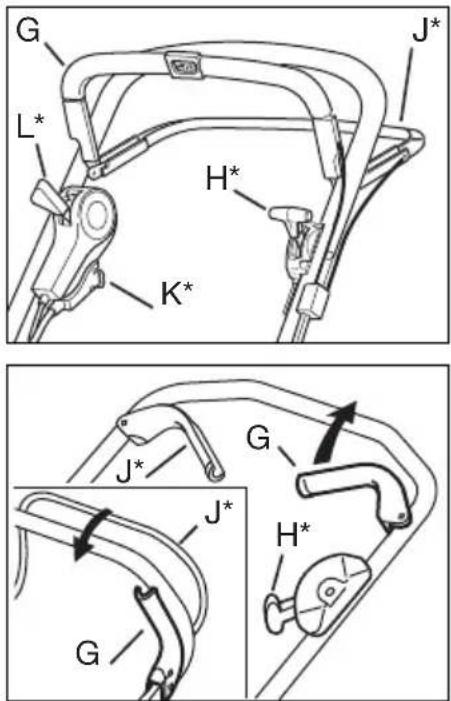

Typ II

G L* H* K* J*

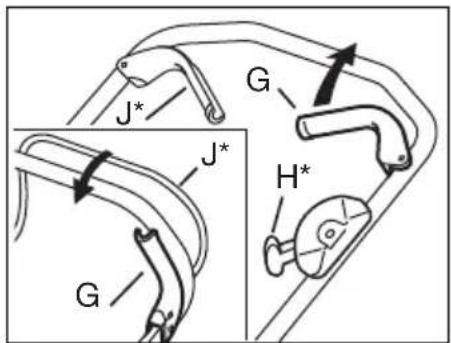

Typ III

L Ovladač variátoru (*)

INSTALACE

NENAINSTALOVANÉ DÍLY V KRABICI

2 držáky sběrače trávy

4 šrouby držáků

1 klíč zapalování (*)

1 nabíječka (*)

1 šestiboký klíč (*)

1 nástrčný klíč

+ uživatelské příručky

POZNÁMKA - Stroj může být dodán s některými součástmi již namontovanými.

UPOZORNĚNÍ - Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše, s dostatečným prostorem pro manipulaci se strojem a s obaly, za použití vhodného nářadí.

Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.

RUKOJEŤ (Typ I-II)

1. Sklopte spodní část rukojeti.
2. Pomocí podložek a pojistných matic upevněte horní část rukojeti. Na pravé straně je umístěn čep pro spouštěcí madlo (viz obr. 1).
3. Na spodní části rukojeti utáhněte pojistné matice. Jakmile jsou tyto matice utaženy, lze výšku rukojeti seřizovat utahováním šroubů A pomocí dodaného klíče. (viz obr. 2)

RUKOJEŤ (Typ III)

1. Pojistné matice odšroubujte od podvozku a spodní část rukojeti pripevněte na šrouby B (viz obr. 3).
2. Pomocí podložek a pojistných matic upevněte horní část rukojeti. Na pravé straně je umístěn čep pro spouštěcí madlo (viz obr. 1).
3. Na spodní části rukojeti utáhněte pojistné matice. Jakmile jsou tyto matice utaženy, lze výšku rukojeti seřizovat.

LANKOVÝ DRŽÁK

Lanka připevněte k lankovému držáku (viz obr. 4):

D: Lanko Start/Stop + lanko spojky (*)
E: Lanko plynu (*) lanko spojky (*)
F: Elektrický kabel (*) + lanko variátoru (*)

OVLADAČ VARIÁTORU (\*)

Lanko variátoru dodávané sekačky je nastaveno v poloze, která zabraňuje poškození převodovky. Lanko bude možná třeba dotáhnout. Postupujte podle kroků “SERÍZENÍ LANKA VARIÁTORU” v oddíle “ÚDRŽBA”.

SBĚRAČ TRÁVY

Odklopte krycí plech sběrače trávy a pomocí dodaných šroubů k němu připevněte dva držáky. Držáky jsou označeny písmeny «L» (levý) a «R» (pravý) a musí být připevněny u odpovídajících značek na zadní straně sekačky (viz obr. 5).

Textilní sběrač trávy (*): Textilní vak natáhněte na kovový rám a potom jej nasad te na plastový příklop (viz obr. 6).

Plastový sběrač trávy (*): Zaklapnutím spojte obě poloviny sběrače a potom připevněte jeho horní část. (viz obr. 7).

Odklopte krycí plech na stroji a připevněte sběrač trávy k držákům.

UPOZORNĚNÍ! Sekačku trávy lze používat i bez sběrače trávy. V takovém případě se posekaná tráva ukládá do řádky za strojem.

AKUMULÁTOR (\*)

Akumulátorový elektrolyt je toxická žíravina. Může způsobit vážné poranění poleptáním. Nedotýkejte se náplně akumulátoru, chraňte si oči a oblečení.

Před prvním použitím stroje je třeba akumulátor nabíjet po dobu 24 hodin. Bližší informace naleznete v oddíle ÚDRŽBA, AKUMULÁTOR.

Klíč zapalování (*) zasuňte do zámku zapalování.

POUŽITÍ SEKAČKY

COMBI (\*)

Vaše nová sekačka kombinuje dvě odlišné pracovní funkce:

1. "MULCHING"

V příslušenství stroje je klín (P) umístěný v otvoru vyhazovače trávy (viz obr. 8). Stroj lze použít v režimu "Mulching", tzn. že nože trávu najemno rozsekávají. Tento materiál padá na trávník, kde zetleje. Trávník tak získává výživné látky.

Chcete-li klín vyjmout, stiskněte západku (R - viz obr. 8a). Při instalaci klínu zpět na své místo zkontrolujte, zda oba čepy zapadly do odpovídajících otvorů a klín je nasazen správně.

43 cm Combi:

Chcete-li vyjmout klín, odšroubujte křídlatou matici (viz obr. 8b).

2. SBĚR POSEKANÉ TRÁVY

Sestavte dodaný sběrač trávy (viz obr. 6, 7).

Odklopte krycí plech a namísto mulčovacího klínu připevněte na zadní stranu stroje sběrač trávy.

Při sekání se tráva hromadí ve sběrači. Sběrač vysypte na kompost nebo na okraje záhonů, kde posekaná tráva poslouží jako hnojivo.

3. ZADNÍ VYHAZOVÁNÍ

Použijte sekačku bez uzávěru nebo sběrače trávy (kryt uzavřen). Tráva zůstane za sekačkou, aniž by byla jemně rozsekána.

SPOUŠTĚNÍ MOTORU

1. Sekačku umístěte na rovný, pevný povrch. Nespouštějte jí ve vysoké trávě.
2. Přesvědčte se, zda je k zapalovací svíčce připojen kabel.
3. Přitiskněte madlo Start/Stop G k rukojeti. UPOZORNĚNÍ! Madlo Start/Stop G musíte držet přitisknuté k rukojeti, aby se motor nevypnul (viz obr. 9).
   4a Ruční startování: Uchopte rukoje startéru a spus te stroj prudkým vytažením startovacího lanka.
   4b Elektrický starter (K*): Motor nastartujte otočením klíčku zapalování ve směru hodinových ručiček. Jakmile motor naskočí, klíč uvolněte. Aby nedošlo k vybití akumulátoru, startujte motor vždy pouze krátce.
4. K dosažení nejlepšího výsledku sekání musí motor pracovat na plný plyn.

ZASTAVENÍ MOTORU

Motor může být po vypnutí velmi horký. Nedotýkejte se tlumiče, válce ani chladicích žeber. Mohli byste se spálit.

Vypněte motor uvolněním madla Start/Stop G (viz obr. 9).

Jestliže madlo Start/Stop nefunguje, zastavte motor odpojením kabelu od zapalovací svíčky. Sekačku neodkladně předejte k opravě autorizované dílně.

POHON ZADNÍ NÁPRAVY (\*)

Pohon zadní nápravy aktivujete přitažením madla spojky J k rukojeti. Uvolněním madla spojky J (viz obr. 9) se pohon odpojí.

OVLÁDÁNÍ RYCHLOSTI (\*)

Nedotýkejte se ovladače variátoru, pokud motor neběží. Mohlo by dojít k poškození funkce variátoru.

Nastavením ovladače variátoru do jedné ze čtyř poloh zvolte vhodnou rychlost stroje (viz obr. 10).

Jednotlivé polohy určují následující rychlosti:

Poloha : približně 2,8 km/h

Poloha 2: přibližně 3,1 km/h

Poloha 3: přibližně 3,6 km/h

Poloha :přibližně 4,5 km/h

VÝŠKA SEKÁNÍ

Výšku sekání nenastavujte tak, aby nůž nebo nože nepřicházely do styku s nerovným povrchem země.

Výšku sekání lze nastavit pomocí jediné páky. Páku vytáhněte směrem ven a nastavte jednu z devíti výšek sekání, která nejlépe odpovídá vašemu trávníku (obr. 11).

Každý druh trávy se vyznačuje odlišnými vlastnostmi, a proto může být zapotřebí použít pro péči o trávník různé způsoby; pokaždé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sekání vzhledem k podmínkám růstu v dané oblasti.

Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější.

Všeobecně platí následující pokyny:

• příliš nízké sekání způsobuje vytrhávání a prořídnutí travnatého porostu, charakterizované „skvrnitým“ vzhledem;
  – v létě musí být sekání vyšší, aby se zabránilo vysušení terénu;
• nesekejte mokrou trávu; mohlo by to způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu;
• v případě mimořádně vysoké trávy je vhodné provést první sekání s maximální dovolenou výškou stroje a poté provést druhé sekání až po dvou nebo třech dnech.

ÚDRŽBA

DŮLEŽITÉ – Pravidelná a pečlivá péče o sekačku je nezbytná pro zachování výkonu a bezpečnosti stroje.

Během práce na sekačce (čistění, údržby, seřizování) používejte pracovní rukavice.

Pokud potřebujete získat přístup ke spodní straně skříně sekačky, překlopte sekačku dozadu na rukojeti nebo tak, jak je popsáno v samostatné příručce k obsluze motoru. ČISTĚNÍ

Co nejdříve po skončení práce vyčistěte skřín sekačky vodou od nánosu posekané trávy a prachu. Pokud nános zaschne, může způsobit obtíže při následném použití sekačky.

Nátěr vnitřní strany skříně sekačky se může olupat a to v důsledku abraziv a travních šťáv, které při seční na skříně sekačky působí. Proto čistěte skříně sekačky po každém sečení a před uskladněním ji nechte vyschnout. Po sezóně pak skříně dokonale vyčistěte a opatřete anti-korozním nátěrem.

Jednou nebo dvakrát za rok odšroubujte šrouby S (viz obr. 12), odstraňte kryt převodovky a štětcem nebo stlačeným vzduchem pročistěte okolí převodovky (*) a hnacích řemenů (*).

Jednou za sezónu je třeba zevnitř vyčistit kola hnací nápravy. Odšroubujte obě kola. Kartáčem nebo stlačeným vzduchem očistěte ozubené kolo a jeho okolí od trávy a nečistot (viz obr. 13).

AKUMULÁTOR (\*)

Při běžném užívání v sezóně je akumulátor dobíjen moto- rem. Pokud motor nelze nastartovat otočením kličku v zapalování, je možné, že je akumulátor vybitý.

Otevřete kryt akumulátoru, odpojte svorky připojené k motoru a akumulátor vyjměte (viz obr. 16). K akumulátoru připojte nabíječku (součást příslušenství) a tu potom na 24 hodin zapojte do elektrické zásuvky (viz obr. 17).

Jakmile je akumulátor nabitý, nainstalujte jej zpět na své místo a jeho p ly připojte pomocí svorek k motoru (viz obr. 18).

Akumulátorová nabíječka se nikdy nesmí připojovat přímo ke svorkám motoru. Motor nelze startovat s akumulátorovou nabíječkou připojenou jako zdroj napětí. Mohlo by dojít k jejímu poškození.

USKLADNĚNÍ V ZIMĚ

Vyjměte akumulátor a zcela nabitý (viz výše) jej uskladněte na suchém a chladném místě (0 °C až +15 °C). Během zimního uskladnění je třeba akumulátor nejméně jednou dobít.

Před začátkem sez ny byste měli akumulátor znovu nechat nabíjet po dobu 24 hodin.

SEŘÍZENÍ LANKA SPOJKY (\*)

Pokud se po přitisknutí madla spojky k rukojeti neaktivuje náhon stroje nebo pokud se sekačka pohybuje těžkopádně nebo pomalu, může to být způsobeno prokluzováním spojky v převodovce.

Tuto závadu můžete odstranit seřízením lanka spojky podle následujícího postupu (při zastaveném motoru):

1. Jestliže je madlo spojky uvolněné, sekačku můžete tlačit směrem vzad bez jakéhokoliv odporu. Pokud tomu tak není, otáčejte seřizovacím šroubem T dokud nelze sekačkou volně pohybovat (fig. 19).
2. Je-li madlo spojky přitlačené zhruba 2 cm k rukojeti (poloha 1), měla by sekačka při tlačení klást určitý odpor. Je-li madlo spojky zcela přitisknuté k rukojeti (poloha 2), sekačkou by nemělo být možné pohnout. Uvolňujte seřizovací šroub T, dokud této polohy nedosáhnete.

SEŘÍZENÍ LANKA VARIÁTORU (\*)

Pokud se rychlost pojezdu sekačky určená ovladačem variátoru v nejrychlejších polohách (poloha 3 a) kší málo nebo vůbec, je možné, že lanko variátoru potřebuje dotáhnout (viz obr. 10).

1. Sekačku nechte několik minut běžet v poloze .
2. Pokud je na seřizovacím šroubu lanka variátoru Y vůle, lanko potřebuje napnout. Vyšroubujte pojistnou matici X a povolováním seřizovacího šroubu Y napínejte lanko až do odstranění vůle.
3. Našroubujte pojistnou matici X.

POZNÁMKA! Lanko nenapínejte více než je třeba k úplnému odstranění vůle seřizovacích šroubů Y.

Pokud je lanko přepnuté, může dojít k poškození hnacího řemene nebo jiných součástí převodovky Seřizujete-li lanko například po výměně hnacího řemene, začínejte vždy se seřizovacím šroubem Y v zašroubované poloze.

TLUMIČ OTŘESŮ

Tlumič otřesů a izolační návlačky kontrolujte dvakrát za sezónu. V případě poškození nebo opotřebení je vyměňte (viz obr. 20).

VÝMĚNA NOŽŮ

Za účelem výměny nože povolte šroub (viz obr. 21, 22). Nainstalujte nový nůž tak, aby strana označená logem směřovala k držáku nože (nikoliv k trávníku). Podle obrázku namontujte zpět.

Šroub náležitě utáhněte. Utáhněte jej momentem síly 40 Nm.

Při výměně nože je nutno vyměnit i jeho šroub.

Každý zásah na noži je vhodné nechat provést ve Specializovaném středisku, které má k dispozici vhodná zařízení.

Na tomto stroji se počítá s použitím nožů

označených kódem:

81004131/0 (pro model 454 - obr. 21)
81004132/0 (pro model 454 - obr. 22)
81004143/0 (pro model 504 - obr. 21)
81004135/0 (pro model 504 - obr. 22)
81004144/0 (pro model 554 - obr. 21)
81004134/0 (pro model 554 - obr. 22)

Nože musí být vždy označeny ▲ Vzhledem k vývoji výrobku by mohly být uvedené nože časem vyměněny za jiné s obdobnými vlastnostmi, vzájemné zaměnitelné a s bezpečným použitím.

SKLADOVÁNÍ

Stejný benzín nesmí zůstat v nádrži déle než jeden měsíc.

Sekačku pečlivě očistěte a uchovávejte ji na krytém, suchém místě.

SERVIS

Originální náhradní díly dodávají servisní dílny a řada prodejců.

Pro optimální funkčnost stroje doporučujeme každoroční kontrolu ochranného vybavení, servis a údr žbu stroje v autorizované servisní dílně.

Podrobnější informace o servisních službách a náhradních dílech obdržíte u prodejce vašeho stroje.

VARNOSTNI PREDPISI

A) ZAGON

- pred akýmkol'vek zásahom pod žacím ústrojenstvom alebo pred vyprázdnéním výstupného kanála;

1. Pomaly 22. Rýchlo 23. Sýtič
2. Zastavenie motora 25. Zapnutý náhon
3. Kl'udová poloha 27. Štartovanie motora

Upozornenie! Pri čistení kosačky ju zakaždým nakloňte smerom

dozadu. Jej naklonením v opačnom smere by mohlo dôjst' k úniku benzínu a oleja.

ÚVOD

Typ I

G K* H* J*

Typ II

G L* H* K* J* J* G J* H* G

Typ III

G Páka uvedenia do chodu/zastavenia

H Ovládanie akcelerátora (*)

J Páka spojky (*)

K Elektrické štartovanie (*)

D: Lanko uvedenia do chodu/zastavenia + lanko spojky (*)
E: Lankó akcelerátora (*) + lanko spojky (*)
F: Elektrický kábel (*) + lanko regulátora rýchlosti (*)

OVLÁDANIE REGULÁTORA RÝCHLOSTI (\*)

Uzáver je možné odložit po stlačení západky (R - obr. 8a).

Pri demontáži uzáveru odskrutkujte maticu (obr. 8b).

2. ZBER

Poloha : približne 2,8 km/h

Poloha 2: približne 3,1 km/h

Poloha 3: približne 3,6 km/h

Poloha spribližne 4,5 km/h

VÝŠKA KOSENIA

Pred akýmkol'vek zásahom v rámci čistenia, údržby alebo nastavovania stroja, si natiahnite hrubé pracovné rukavice.

Na tomto stroji je potrebné použit' nože označené kódom:

81004131/0 (pre model 454 - obr. 21)
81004132/0 (pre model 454 - obr. 22)
81004143/0 (pre model 504 - obr. 21)
81004135/0 (pre model 504 - obr. 22)
81004144/0 (pre model 554 - obr. 21)
81004134/0 (pre model 554 - obr. 22)
