NAUDOJIMO INSTRUKCIJA Quattro 19S Atco

LT SVARBU: Prieš paleisdami variklji veikti pirmą kartą, atidžiai perskaitykite variklio knygelės nurodymus. DĖMESIO! Prieš jungiant patikrinkite alyvos lygi.

LT LIETUVIŠKAI - Originalių instrukcijų vertimas (Istruzioni Originali) 79

1 aizdedzes atsléga (*)

1) Atidžiai perskaitykite instrukcijas. Gerai jsiminkite prietaisų pulto funkcijas ir kaip reikia teisingai dirbti žoliapjove. Išmokite greitai sustabdyti motorą.
2) Žoliapjovę naudokite tik pagal paskirtj, tai yra žolės pjovimui ir surinkimui. Bandymas mašiną panaudoti bet kuriam kitam tikslui, gali būti pavojingas arba kenksmingas pačiai mašinai. Netinkamu naudojimu laikoma (kaip pavyzdžiuose, tačiau ne tik):

- pervežti ant mašinos asmenis, vaikus arba gyvūnus;

• važinėtis mašina;
• mašiną naudoti vilkimui arba krovinių stumdymui;
  – naudoti mašiną lapų arba detritų surinkimui;
• mašiną naudoti gyvatvorių reguliavimams arba nežolingai vegetacijai pjauti;
  – naudoti mašiną daugiau nei vienam asmeniui;
• aktyvinti ašmenis nežolėtose vietose.
  3) Neleiskite, kad žoliapjove naudotųsi vaikai arba žmonės, kaip reikiant nesusipažinę su instrukcijomis.
  Gali būti, kad vietiniai jstatymai leidžia dirbti žoliapjove tik asmenims, sulaukusiems ne mažesnio nei nustatytas amžiaus.
  4) Žoliapjove jokiu būdu negalima dirbti, jei:
• netoliese yra žmonių, ypač vaikų ar gyvūnų;
  – operatorius išgérė medikamentų ar medžiagų, gali-nčių neigiamai paveikti jo dėmesį ir reakciją.
  5) Būtina nepamiršti, kad operatorius ar mašinos naudotojas atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

B) PASIRUOŠIMAS

1) Pjaudami žolę, visada avėkite ilgas kelnias ir kietą avalynę. Niekada nejunkite žoliapjovės būdami basi ar avėdami atvirą avalynę.
2) Nuodugniai apžiūrėkite visą darbo plotą ir pašalinkite viską, ką mašina galėtu išmesti arba kas galėtu pakenkti pjovimo įrankiams ir varikliui (akmenis, šakas, metalinius laidus, kaulus ir kt.).
3) DÉMESIO: PAVOJUS! Benzinas yra labai degus.

degalus laikykite tik tam skirtose talpose;

• degalus jpilkite, naudodami tam piltuvą, tik atvirame ore; darydami šiuos ir bet kuriuos kitus veiksmus su degalais, jokiu būdu nerūkykite;
  – degalus papildykite prieš paleisdami motora; benzino nepilkite, bako kamščio neatsukinėkite, jei motoras veikia arba yra jkaitęs;
• jei teka benzinas, motoro nepaleiskite ir patraukite žoliapjovę nuo vietos, kurioje degalai išsipylė; žiūrėkite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys.
• visada ir gerai užsukite bako ir benzino talpos kamščius;
  4) Pakeiskite defekty turinčius duslintuvus.
  5) Prieš pradėdami darbą, atlikite bendrą mašinos, ypač geležčių apžiūrą; įsitikinkite, ar

nėra susidėvėję ar kitaip nukentėję mašinos varžtai bei pjovimo mazgas. Pakeiskite iškart visas geležtes ir pažeistus varžtus, kad mašinos būsena visose jos dalyse būty subalansuota.

6) Prieš pradėdami darba, sumontuokite apsaugas išėjime (maišą arba akmensargį).

C) DIRBANT

1) Nejunkite motoro nedidelėje erdvėje, kur gali susi- kaupti pavojingu anglies monoksido dūmų.
2) Dirbkite tik dienos šviesoje arba prie gero dirbtinio apšvietimo.
3) Jei jmanoma, venkite dirbti, kai žolė yra šlapia.
4) Visada pažiūrėkite, ar dirbdami šlaituose turite patikimą atramą.
5) Niekada nebėgiokite, o tik žingsniuokite; taip pat žoliapjovė neturi jūsų ir tempti.
6) Šlaituose žolę pjaukite tik skersai, o ne j viršų ar pačią.
7) Šlaituose, keisdami pjovimo kryptj, būkite labai atsargūs.

8) Nepjaukite žolės šlaituose, kurių nuolydžio kampas viršija 20°.

9) Būkite labai atsargūs, kai žoliapjovę traukiate link savęs.
10) Sustabdykite geležte, jei žoliapjovę ją reikia pakreipti, kai ji transportuojama per nežolétus plotus iš darbo vietos arba j ją.
11) Niekada nejunkite žoliapjovės, jei pažeistos apsaugos, nėra žolės surinkimo maijo ar akmensargio.
12) Nekeiskite motoro nustatymų, neleiskite motorui dirbti per dideliu apsisukimų režimu.
13) Modeliuose, kuriuose yra trakcija, prieš paleisdami motorą, atjunkite pavaros sankabą nuo ratų.
14) Motorą użveskite atsargiai, vadovaudamiesi instrukcijomis ir laikydami kojas kuo toliau nuo geleżtės.
15) Užvesdami žoliapjovę, jos nepalenkite. Mašiną reikia užvesti jai esant ant lygaus paviršiaus, kur nėra kliuvinių ar aukštos žolės.
16) Nekiškite rankų ir kojų prie besisukančių mašinos dalių ar po jomis. Laikykitės visada atokiai nuo išmetimo angos.
17) Žoliapjovės nekelkite ir netransportuokite, kai motoras veikia.
18) Sustabdykite motorą ir atjunkite žvakės laidą:

• Prieš atlikdami bet kokius darbus po pjovimo plokšte arba išvalydami užsikimšusj išmetimo transporterj;
• prieš žoliapjovę tikrindami, valydami ar ją prižiūrėdami;
• kai susidūrète su kokuiv nors kliuviniu. Patikrinkite, ar žoliapjovė nenukentejo ir, prieš vėl mašina naudodamiesi, atlikite būtinus remonto darbus;
• jeigu žoliapjovė pradėtų vibruoti anomaliniu būdu (Netrukus atraskite vibracijų priežastį ir pasirūpin-kite būtinais patikrinimais Specializuotame Paslaugų Centre).

• kaskart, kai žoliapjovė paliekama be priežiūros. Jei tai elektra užvedamas modelis, ištraukite ir raktą;
  – prieš pildami degalus;

• kaskart, kai išmontuojamas ara vėl įmontuojamas žolės surinkimo maišas;
  – prieš sureguliujant pjovimo aukštj.
  20) Prieš sustabdant motora, sumažinti gazą. Baigus darba, uždaryti karbiuratoriaus maitinima, laikantis motoro knygelėje pateiktų instrukciju.
  21) Darbo metu, visada išlaikyti saugų atstumą nuo besisukančio peilio – jį atitinka rankenos ilgis.

D) PRIEŽIŪRA IR SANDĖLIAVIMAS

1) Norėdami būti tikri mašinos patikimumu, žiūrėkite, kad veržlės ir varžtai būtų prisukti. Reguliari mašinos priežiūri – pagrindinė taisyklė, norint, kad mašina būtų saugi ir dīrbtų kokybiškai.
2) Nestatykite žoliapjovės, kurios bake yra benzino, j patalpą, kurioje benzino garai galėty susidurti su liepsna, kibirkštimi ar stipriu šilumos šaltiniu.
3) Prieš statydami žoliapjovę j bet kokią patalpą, palaukite, kol atauš motoras.
4) Kad gaisro pavojus būtų kuo mažesnis, žiūrėkite, kad motoras, išmetimo duslintuvas, baterija bei benzino laikymo vieta nebūtų apkibę žole, lapais ar pernelyg gausiu tepalų kiekiu. Talpų su nupjauta žole nepalikite patalpos viduje.
5) Dažnai patikrinkite, ar akmensargius ir žolės surinkimo maisas nėra susdėvėję ar nukentėję.
6) Jei baką reikia ištuštinti, atlikite šį veiksmą atvirame ore, kai motoras yra atvėsęs.
7) Montuodami ar išmontuodami geležte, mūvėkite pirštines.
8) Galąsdami peiliukus žiūrėkite, kad jie būtų subalansuoti. Visos su peiliukais susijusios operacijos (nuėmimas, galandimas, balansavimas, uždėjimas ir (arba) keitimas) yra rimti darbai, reikalaujantys specialaus išmanymo, taip pat atitinkamos įrangos; todėl saugos sumetimais jas reikėtų atlikti tik specia-lizuotame centre.
9) Saugumo sumetimais niekada nenaudokite jrenginio, kai jos dalys yra susidėvėjusios arba pažeistos. Detalės turi būti pakeičiamos ir niekada netaisomos. Naudoti originalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti prietaisui arba jūsų saugumui.

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai mašiną reikia išjudinti, pakelti, vežti ar palenkti, reikia:
- užsimauti patvarias darbines pirštines;
- mašiną paimti už vietų, kurios užtikrina saugų paė-mimą, atsižvelgiant į svorį ir jo pasiskirstymą;
- pasitelkti tiek žmoniu, kiek reikia atsižvelgiant j mašinos svorj ir transporto priemonės technines savybes arba vietą, j kurią mašina turi būti pastatyta ar iš kurios turi būti paimta.
2) Transportavimo metu, apsirūpinkite reikiamais mašinos lynais arba grandinėmis.

APLINKA

Aplinkos apsauga turi būti svarbiu aspektu naudojant jrenginį, civilinio sugyvenimo naudai ir dėl aplinkos, kurioje gyvenama.

• Išvengti, kad tai taptų kaimynų trukdymo priemonė.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
• Atidžiai sekti vietines normas susiejusias su pakavimo, alyvos, benzino, bateriju, filtru, susigadinusių dalių arba kenksmingų aplinkai detalių sunaikinimu; šios atliekos neturi būti metamos i šiukšlių dėže, tačiau turi būti atskirti ir perduoti į surinkimo punktus, kuriuose bus pasirūpinama jų sunaikinimu.
• Nebenaudojimo atveju, nepalikite prietaiso aplinkoje, tačiau kreipkitės į atlieku surinkimo punktą, pagal vyraujamas vietines normas.

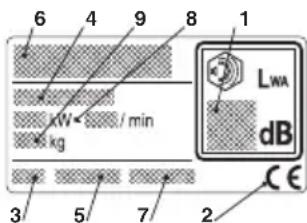

PRODUKTO TAPATYBÈS TECHNINIAI DUOMENYS

Produkto tapatybę Žymi variklio prekinis ir serijos numeris.

Pažymėtas etiketėje, priklijuotoje prie mašinos važiuoklės.

1. Triukšmo lygis pagal direktyvą 2000/14/EB
2. Atitikties ženklas pagal Direktyvą 2006/42/CE
3. Pagaminimo meta
4. Žoliapjovės tipas
5. Registro numeris
6. Gamintojo pavadini-
   mas ir adresas 7. Gaminio kodas 8. Variklio galia ir režimas 9. Svoris kg

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

Įsigijus įrenginį iš karto perrašykite identifikacijos numerius (3 - 4 - 5) į tam skirtus tarpus, paskutiniame vadovėlio puslapyje.

ANT KOMANDU ESANČIŲ SIMBOLIŲ APRAŠYMAS (kur numatyti)

21 22 23 STOP 24 25 26 27

1. Létas 22. Greitas 23. Starteris
2. Variklio sustabdymas 25. Trauka jvesta
3. Laisva būsena 27. Variklio paleidimas

Maksimalios triukšmo ir vibraciju vertės

Modeliui	454	504	554	554AVS
Operatoriaus ausies akustinio slégio lygis (pagal norma 81/1051/CEE) db(A)	81,6	83,5	85,2	82
- Matavimo netikslumas (2006/42/CE - EN 27574) db(A)	1,2	1,0	0,7	1,2
Pamatuotas ekvivalentinis akustinės galios
lygis (pagal direktyvą 2000/14/CE, 2005/88/CE) db(A)	95,3	95,5	97,6	96
- Matavimo netikslumas (2006/42/CE - EN 27574) db(A)	0,4	0,4	0,4	1,0
Garantuotas ekvivalentinis akustinės galios
lygis (pagal direktyvą 2000/14/CE, 2005/88/CE) db(A)	96	96	98	98
Vibracijų lygis (pagal norma EN 1033) m/s ^2	5,4	6,3	6,2	2,0
- Matavimo netikslumas (2006/42/CE - EN 12096) m/s ^2	0,4	0,9	0,6	0,8

SVARBU

Variklio ir baterijos instrukcijos pateikiamos atitinkamose knygelèse.

Jranga, pažymėta žvaigždute (*), yra standartinė tam tikrose šalyse arba modeliuose.

Kai kuriuose modeliuose nėra akceleratoriaus rankenėlės. Variklio greitis nustatomas pagal optimalų veikimą ir minimalų teršalų kiekį išmetamosiose dujose.

SIMBOLIAI

Ant mašinos galima rasti toliau nurodytus simbolius, primenančius jums apie reikiamą atsargumą ir dėmesį, naudojantis mašina.

Simbolių reikšmės tokios:

Dėmesio! Prieš pradėdami naudotis mašina, perskaitykite instrukciją ir saugumo vadovą.

Dèmesio! Pasirūpinkite, kad pašaliniai asmenys stovėtų atokiai. Saugokitės išmetamų objektų.

Dèmesio! Rankas ir kojas laikykite atokiai nuo pjovimo srities, kai mašina veikia. Prieš pradėdami bet kokius remonto darbus, nuo uždegimo žvakių nuimkite laidus.

Įspėjimas! Valydami apatinę vejapjovės puse, visada atverskite vejapjovę atgal. Jei vejapjovę pakreipsite kita kryptimi, gali išbėgti kuras ir alyva.

IVADAS

I tipas

G

vOLS

J*

K^ H^

II tipas

G

J*

L*

H*

K ^*

III tipas

G

G Užvedimo/išjungimo kilpa

H Droselinès sklendès rankenèlé (*)

J Sankabos kilpa (*)

K Elektrinis starteris (*)

L Reguliatoriaus rankenèlé (*)

MONTAVIMAS

ATSKIROS DETALÈS DÉŽÈJE

2 laikytuvai žolės surinkimo dėžei

4 varžtai laikytuvams

1 uždegimo raktas (*)

1 akumuliatoriaus pakrovėjas (*)

1 specialusis Aleno raktas

1 galinis raktas

ir instrukcijos

PASTABA - Irenginys gali būti pateiktas su kai kuriais jau sumontuotais komponentais.

DEMEŠIO - Išpakavimas ir montavimo komplektas turi būti atliekami ant lygaus ir tvirto paviršiaus, su vieta pakankama jrenginio ir įpakavimo judinimui, visada naudojant atitinkamus jrankius.

Ipakavimo sunaikinimas turi būti atliekamas pagal vyraujamus vietinius įstatymus.

RANKENA (I-II tipai)

1. Užlenkite j viršų apatinę rankenos dalį.

2. Užfiksuokite viršutinę rankenos dalj poveržlémis ir fiksuojančiais ratais. Pakaba instaliuojama dešinėje starterio rankenos pusėje (pav. 1).

3. Tada priveržkite fiksuojančius ratus ant apatinės rankenos dalies. Kai jie bus priveržti, rankenos aukštį galima reguliuoti veržiant varžtus A pridėtu veržliarakčiu. (pav. 2)

RANKENA (III tipas)

1. Nusukite fiksuojančius ratus nuo važiuoklės ir užfiksuokite apatinę rankenos dalį varžtais B (pav. 3).
2. "Užfiksuokite viršutinę rankenos dalj poveržlémis ir fiksuojančiais ratais. Pakaba instaliuojama dešinėje starterio rankenos pusėje (pav. 1).
3. Tada priveržkite fiksuojančius ratus ant apatinės rankenos dalies. Kai jie bus priveržti, rankenos aukštį galima reguliuoti.

KABELIO LAIKIKLIS

Jtvirtinkite kabelius kabelio laikikliuose (pav. 4):

D: Užvedimo/išjungimo kabelis ir sankabos kabelis (*)
E: Droselinės sklendės kabelis (*) ir sankabos kabelis (*)
F: Elektros kabelis (*) ir reguliatoriaus kabelis (*)

REGULIATORIAUS RANKENÉLÈ (\*)

Atgabenus vejapjovę jos reguliatoriaus kabelis yra įtaisytas taip, kad nebūtų sugadinta jos transmisija.

Gali būti, kad kabelj reikės įtempti, žr. antrašte REGULIATORIAUS KABELIO NUSTATYMAS skyriuje TECHNINĖ PRIEŽIŪRA.

ŽOLÈS SURINKIMO DĚŽĚ

Pakelkite surinkimo dėžės sklendę ir pridėtais varžtais primontuokite prie jos du laikiklius.

Laikikliai pažymėti «L» ir «R» raidėmis. Juos reikia sumontuoti prie atitinkamų žymų vejapjovės gale (pav. 5).

Medžiaginė žolės surinkimo dėžė (*): Aptraukite medžiaginiu maišu plieno rėmą, tada užsekite maišą ant plastikinio dangčio (pav. 6).

Plastikiné žolės surinkimo dėžė (\*):

Sumontuokite abi puses, o tada uždėkite viršutinę dalį (pav. 7).

Atidarykite jrenginio sklendę ir żolės surinkimo dėže sumontuokite ant laikiklių.

JSIDĖMĖKITE! Vejapjove galima dirbti ir be žolės surinkimo dėžės. Tuomet žolė lieka viena linija išmesta už mašinos.

AKUMULIATORIUS (\*)

Akumuliatoriaus elektrolitas yra toksiškas ir sukelia koroziją. Jis gali sukelti rimtą gedimą dėl korozijos ir pan. Venkite bet kokio kontakto su oda, akimis ir drabužiais.

Prieš pirmą kartą pradedant darbą akumuliatorių reikėtų krauti 24 val., žr. išsamesnę informacija

skyriuje su antrašte TECHNINĖ PRIEŽIŪRA, AKUMULIATORIUS. Įkiškite uždegimo raktą (*) j uždegimo spyną.

VEJAPJOVĖS NAUDOJIMAS

COMBI (\*)

Jūsų naujojoje vejapjovėje suderintos trys skirtingos funkcijos:

1. MULCHING

Irenginyje jmontuotas kamštis (P), sumontuotas čiurkšlinio siurblio angoje (pav. 8). Irenginj galima panaudoti „Mulching“ funkcijai t. y. važiuojant peilis dailiai pjauna žolę. Tada žolė krenta ant vejos ir ten supūva. Taip veja prisotinama maistingosiomis medžiagomis.

Norėdami išimti kamštį, paspauskite sąsaga (R-pav. 8a).

Vėl įmontuodami kamštį įsitikinkite, ar abu kaiščiai tvirtai įstumti į angas, kad kamštis įšoktu į vietą.

43 Combi:

Norėdami išimti kamštį išsukite sparnuotąją veržlę (pav. 8b).

2. COLLECTION

Sumontuokite žolės surinkimo dėžę (pav. 6, 7). Atidarykite sklendę, išimkite kamštį ir užkabinkite surinkimo dėžę įrenginio gale. Važiuojant žolė patenka į žolės surinkimo dėžę. Išverskite žolę ant komposto krūvos arba išbarstykite ją pakraščiuose kaip trašą.

3. GALINIS IŠMETIMAS

Naudokite vejapjove be kamščio ar žolės surinkimo dėžės (sklendė uždaryta).

Nesusmulkinta žolė paliekama už mašinos.

VARIKLIO UŽVEDIMAS

1. Pastatykite vejapjovę ant lygaus, tvirto žemės paviršiaus. Nepaleidinėkite variklio aukštoje žolėje.
2. Isitikinkite, jog žvakės laidas prijungtas prie uždegimo žvakės.

3. Paspauskite paleidimo/užgesinimo kilpą G rankenos link. PASTABA! Kad variklis neužgestų, paleidimo/užgesinimo kilpą G reikia laikyti nuspaustą (9 pav.).
   4a Rankinis užvedimas: Suspauskite starterio rankeną ir užveskite variklj smarkiai timptelėdami starterio trosą.
   4b Elektrinis starteris (K*): Užveskite variklj pasukdami uždegimo raktą laikrodžio rodyklės kryptimi. Varikliui užsivedus raktą atleiskite. Jei norite, kad baterija neišsikrautų, variklj visuomet bandykite užvesti trumpais intervalais.

4. Kad mašina gerai pjautų, leiskite varikliui visuomet veikti visu greičiu.

VARIKLIO SUSTABDYMAS

Tik išjungtas variklis dar gali būti labai jkaitęs. Nelieskite duslintuvo, cilindru ar himo flanšų. Galite nudegti.

Atleiskite užvedimo/išjungimo kilpą G (pav. 9) ir sustabdysite variklj.

Jei paleidimo/užgesinimo kilpa nebeveikia, variklj išjunkite nuo žvakės nuimdami gimo laidą. Nedelsiant atiduokite vejapjoventuoti j igalioto atstovo dirbtuves.

GALINIŲ RATŲ PAVARA (\*)

ljunkite pavarą spausdami sankabos kilpą J prie rankenos. Išjunkite pavarą atleisdami sankabos kilpą J (pav. 9).

GREITIS (\*)

Neveikiant varikliui nelieskite reguliatori- aus rankenėlės. Taip galite sugadinti regu- iių.

Nustatykite tinkamą greitį perkeldami reguliatoriaus rankenėlę į vieną iš 4 padėčių (pav. 10).

Reguliatoriaus padėtys žymi šiuos greičius:

Padètis : apie 2,8 km/h

2 padètis: apie 3,1 km/h

3 padètis: apie 3,6 km/h

Padètis : apie 4,5 km/h

PJOVIMO AUKŠTIS

Pjovimo aukščio negalima pernelyg sumažinti, kad ašmenys nekliūtų užės paviršiaus nelygumu.

Vejapjovės pjovimo aukštis reguliuojamas viena rankenėle. Ištraukite rankeną ir nustatykite pjovimo aukštį j vieną iš devynių padėčių, kuri geriausiai tinka jūsu vejai (pav. 11).

PATARIMAI PIEVOS PRIEŽIŪRAI

Kiekviena pievos tipologija turi skirtingas charakteristikas ir gali pareikalauti skirtingu pievos priežiūros metodu; atidžiai perskaityti nuorodas esančias ant sėklų pakuotės apie pjovimo aukštį, paskirtas pagal augimo zoną kurioje veikiama. Reikia atsižvelgti, kad didžioji žolės dalis yra sudaryta iš vieno stiebo arba daugiau lapelių. Jeigu lapeliai yra visiškai nupjaunami, pieva susigadina ir žolės ataugimas bus sunkesnis.

Visumoje, gali galioti šie nurodymai:

- per trumpas nupjovimas provokuoja plėšymą ir pievos išretėjimą, su išvaizda "plėmuota";

- vasarą, pjovimas turi būti aukštesnis, norint išvengti dirvožemio išdžiūvimo;

- nepjauti žolės kai ji yra šlapia; tai gali sumažinti ašmenų efektyvumą dėl prilipusios žolės ir išprovokuoti pievos išpešiojimą;

- atveju kai žolė yra labai aukšta, yra gerai atlikti pirmą pjovimą maksimaliu galimu jrenginio aukščiu, sekant antru pjovimu dviejų trijų dienų atstumu.

TECHNINĖ PRIEŽIŪRA

SVARBU - Kad laikui begant nebūtų pakenkta saugumo lygiams ir mašinos atliekamoms operacijoms, būtina nuolatinė ir kruopšti priežiūra.

Prieš atliekant bet kokius mašinos valymo, priežiūros ar nustatymo veiksmus, užsimauti patvarias darbines pirštines.

Jeigu reiktu prieiti prie apatinės dalies, mašiną lenkti tik iš šono, nurodyto variklio knygelėje, laikantis atitinkamų instrukciju.

VALYMAS

Po kiekvieno pjovimo mašiną kruopščiai nuplauti vandeniu; pašalinti važiuoklės viduje susikaupusius žolės likučius ir dumblą, nes jiems išdžiūvus kitą kartą gali būti sunku paleisti mašiną.

Laikui begant dėl nupjautos žolės abrazyvinio poveikio važiuoklės vidinės dalies lakas gali atsilupti; tokiu atveju laką laiku perdažyti antikoroziniais dažais, kad nesusidarytų rūdys ir dėl to nesurūdytų metalas.

Nuimkite transmisijos gaubtą atsukę varžtus S (pav. 12) ir nuvalykite plotą apie transmisija (*) bei pavaros diržus (*) šepečiu ar suspaustu oru vieną ar du kartus per metus.

Vieną kartą per sezoną iš vidaus nuvalykite pavaros ratukus (*). Nuimkite abu ratukus.

Išvalykite krumpliaratj ir rato krumplinj žiedą nuo žolės ir purvo šepečiu ar suspaustu oru (pav. 13).

AKUMULIATORIUS (\*)

Iprasto naudojimo metu per sezoną akumuliatorių krauna variklis. Jei variklio negalima užvesti uždegimo raktu, gali būti, kad išsikrovė akumuliatorius.

Išmontuokite akumuliatorių atidarydami akumuliatoriaus dangtį, atjungdami variklio gnybta ir išimdami akumuliatorių (pav. 16).

Prijunkite akumuliatoriaus jkroviklj (pridedamas) prie akumuliatoriaus, tada prijunkite jkroviklj prie kištukinio lizdo ir kraukite 24 val. (pav. 17).

Ikrove akumuliatorių vėl įmontuokite akumuliatorių ir sujunkite akumuliatoriaus gnybtą su variklio gnybtu (pav. 18).

Akumuliatoriaus jkroviklio nejunkite tiesiai prie variklio gnybto. Nejmanoma užvesti variklio prijungus jkroviklj kaip srovės šaltinį, o jkroviklj galima sugadinti.

LAIKYMAS ŽIEMA

Išimkite akumuliatorių ir laikykite ji visiškai jkrautą (žr. aukščiau) sausoje, vėsioje vietoje (nuo 0°C iki +15°C). Akumuliatoriui reikia atlikti techninę priežiūrą – nors kartą per žiemą jkrauti.

Prieš pradedant sezoną akumuliatorių vėl reikia krauti 24 val.

SANKABOS KABELIO REGULIAVIMAS (\*)

Jei pavara nejsijungia, kai sankabos kilpa prispausta prie rankenos arba vejapjovė veikia sunkiai ar lėtai, gali būti, kad transmisijoje prasisuka sankaba. Galite viską sutvarkyti šitaip sureguliuodami sankabos kabelį (kai variklis išjungtas)

1. Kai sankabos kilpa atleista, turi būti jmanoma stumti vejapjovę atgal be jokio pasipriešinimo. Jei stumti nejmanoma, jsukite atvamzdi T kol galėsite pastumti vejapjovę (pav. 19).
2. Kai sankabos kilpa yra įspausta apie 2 cm (1 padėtis), stumiant vejapjovę turėtumėte jausti šiokį tokį pasipriešinimą. Kai sankabos kilpa yra visiškai įspausta (2 padėtis) vejapjovės nepajudinsite iš vietos. Atsukite atvamzdį T kol pasieksite tą padėti.

REGULIATORIAUS KABELIO REGULIAVIMAS (\*)

Jei greičio skirtumas tarp nustatymų reguliatoriaus rankenėlėje, nustačius didžiausią greitį, (3 padėtis ir) yra nežymus arba jokio skirtumo nėra, gali būti, kad reikės įtempti reguliatoriaus kabelį (pav. 10).

1. Leiskite vejapjovei padirbti kelias minutes padėtyje 🚙️.
2. Jei reguliatoriaus kabelis kiek laisvas atvamzdyje Y jj reikia įtempti. Atsukite fiksavimo veržlę X ir įtempkite kabelį atsukdami atvamzdį Y kol kabelis nebebus laisvas.
3. Priveržkite fiksavimo veržlę X.

JSIDĖMĖKITE! Netempkite kabelio už taško, kai nebelieka laisvumo atvamzdyje Y. Jei kabelis per daug įtemptas, gali plyšti pavaros diržas ir/ar gali būti sugadintos kitos transmisijos detalės. Jei vėliau, pvz., reguliuojate diržą, visada pradėkite nuo to, kad atvamzdis Y visiškai jsuktas.

AMORTIZATORIUS

Du kartus per sezoną patikrinkite amortizatorių ir

izoliuojančias movas (20 pav.). Pakeiskite jas, jei jos buvo sugadintos ar susidėvėjo.

PEILIŲ KEITIMAS

Kad pakeistumėte ašmenis, atlaisvinkite varžtą (pav 21, 22). Uždėkite naują geležtę taip, kad štampuotas logotipas būtų nukreiptas į viršų, ašmenų laikiklio link (ne nukreiptas į žolę).

Surinkite, kaip parodyta paveikslėliuose. Gerai priveržkite varžta. Veržimo momentas 40 Nm.

Keičiant ašmenis, reikia pakeisti ir ašmenų tvirtinimo varžtą.

Patariama, kad kiekvienas darbas su ašmenimis būtų atliekamas tinkamai aprūpintame Specializuotame Paslaugų Centre.

Siam jrenginiui yra numatytas ašmenų naudojimas kodu:

81004131/0 (modeliui 454 - pav 21)
81004132/0 (modeliui 454 - pav 22)
81004143/0 (modeliui 504 - pav 21)
81004135/0 (modeliui 504 - pav 22)
81004144/0 (modeliui 554 - pav 21)
81004134/0 (modeliui 554 - pav 22)

Ašmenys visada turės būti pažymėti Produkto evoliucijos data, viršuje cītuoti ašmenys laikui einant galėtų būti pakeičiami kitais, su analogiškomis saugaus veikimo charakteristikomis.

LAIKYMAS

Tas pats benzinas negali būti bake ilgiau nei vieną mėnesį.

Kruopščiai nuvalykite vejapjovę ir laikykite ją sausoje patalpoje.

TECHNINĖ PRIEŽIŪRA

Originalias dalis tiekia techninės priežiūros dirbtuvės ir daugelis prekybos atstovų.

Mes siūlome jums kartą per metus pristatyti savo mašiną i įgaliotą aptarnavimo punktą sureguliavi-mui, priežiūrai ir saugumo prietaisų patikrinimui.

Dėl aptarnavimo ir atsarginių dalių maloniai prašome kreiptis ten, kur buvo įsigyta mašina.

НОРМЫ БЕЗОПАСНОСТИ

A) ОБУЧЕНИЕ
