NAVODILA ZA UPORABO Quattro 19S Atco

SL POMEMBNO: Preden prvič vžgete motor, pazljivo preberite navodila, ki jih vsebuje knjižica motorja. POZOR! Pred zagonom preverite nivo olja.

Maksimalne vrednosti hrupa in vibracij

Za model	454 504 554 554
					AVS
Nivo akustičnega pritiska na ušesa operaterja(v skladu s predpisom 81/1/51/EGS)	db(A)	81,6	83,5	85,2	82
- Nezanesljivost meritve (2006/42/CE - EN 27574)	db(A)	1,2	1,0	0,7	1,2
Nivo akustične moči izmerjen (v skladu z Direktivo2000/14/ES, 2005/88/ES)	db(A)	95,3	95,5	97,6	96
- Nezanesljivost meritve (2006/42/CE - EN 27574)	db(A)	0,4	0,4	0,4	1,0
Nivo akustične moči zajamčen (v skladu z Direktivo2000/14/ES, 2005/88/ES)	db(A)	96	96	98	98
Nivo vibracij (v skladu s predpisom EN 1033)	m/s ^2	5,4	6,3	6,2	2,0
- Nezanesljivost meritve (2006/42/CE - EN 12096)	m/s ^2	0,4	0,9	0,6	0,8

DŮLEŽITÉ

1) Natančno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo kosilnice. Naučite se hitro ustaviti motor.
2) Uporabljajte kosilnico samo za namen, kate- remu služi, t.j. za košnjo in pobiranje trave.

Uporaba kosilnice v druge namene je lahko nevarna in lahko povzroči poškodbe stroja. Med nepravilno uporabo spadajo (kot primer, a ne samo to):

– prevažanje oseb, otrok ali živali na stroju; – se voziti na stroju;

- uporaba stroja za vleko ali potiskanje tovorov;

- uporaba stroja za zbiranje listja ali delcev;

- uporaba stroja za ravnanje živih mej, ali za košnjo drugačnih rastlin od trave;

- uporaba stroja v dvoje ali več oseb;

- vklop rezila na predelih brez trave.

3) Ne pustite, da kosilnico uporabljajo otroci ali osebe, ki niso zadostno seznanjene z navodili. Lokalni zakoni lahko določajo spodnjo mejo starosti za uporabnike.

4) Nikoli ne uporabljajte kosilnice:

• kadar so v bližini osebe, posebno otroci ali živali;
• će je uporabnik zaužil zdravila ali alkohol, ki lahko škodljivo vplivajo na njegove reflekse ali pozornost.
  5) Ne pozabite, da je delavec in uporabnik odgovoren za nesreče in nezgode, ki se pripetijo drugim osebam ali njihovi lastnini.

B) POSTOPKI PRED UPORABO

1) Kadar kosite, obujte močne čevlje in dolge hlače. Ne uporabljajte kosilnice bosi ali s sandali.
2) Dobro preglejte celotno delovno podrocje in odstranite vse predmete, ki bi jih lahko stroj izlocil ali bi poškodovali kosilni sklop in motor (kamenje, veje, železne žice, kosti, itd.).
3) POZOR: NEVARNOST! Bencin je visoko vnetljiv.

• hranite gorivo v posebnih posodah;
• pretakajte gorivo z lijakom, samo na prostem, in ob tem ne kadite, kot tudi, kadar delate z gorivom;
• bencin pretakajte pred zagonom motorja; ne dodajajte bencina ali snemajte pokrova rezervoarja, kadar je motor v teku ali je še vroč;
• će se razlije bencin, ne vžgite motorja, temveč odstranite kosilnico od področja, kjer se je razlil bencin; izogibajte se možnosti povzročitve požara, dokler gorivo ni izhlapelo in so se bencinski hlapi razpršili;
• vedno ponovno namestite in dobro zaprite pokrovček rezervoarja in posod za bencin;
  4) Zamenjajte okvarjene dušilce
  5) Pred uporabo opravite splošno kontrolo,

posebno rezila in preverite, da vijaki in rezila niso obrabljeni ali poškodovani. Za ohranitev ravnovesja zamenjajte celotno skupino rezil in vija- kov, ki so poškodovani ali obrabljeni.

6) Pred začetkom dela montirajte zaščito pri izpustu (vreča ali ščitnik za kamenje).

C) MED UPORABO

1) Ne vžigajte motorja v zaprtem prostoru, kjer se lahko kopičijo nevarni hlapi ogljikovega monoksi-da.

2) Delajte samo pri dnevni svetlobi ali pri dobri umętni svetlobi.

3) Če je mogoče, se izogibajte uporabi kadar je trava mokra.

4) Na strmih terenih si vedno zagotovite stabilnost.

5) Nikoli ne tecite, temveč hodite; ne pustite, da bi vas kosilnica vlekla za seboj.

6) Na strminah kosite tako, da prečkate teren, nikoli navzgor in navzdol.

7) Na strminah posvetite maksimalno pozornost menjavam smeri.

8) Ne kosite na strminah, ki imajo nagib višji od 20°.

9) Bodite posebno pozorni, kadar vlečete kosilnico proti sebi.

10) Kadar morate nagniti kosilnico za transport, prečkati netravne površine ali kadar morate preme- stiti kosilnico s kraja ali na kraj košnje, ustavite rezi- la.

11) Nikoli ne uporabljajte kosilnice, će so poškodovana varovala, brez košare za travo ali ščitnika proti kamenju.

12) Ne spreminjajte regulacij motorja in pazite, da motor ne doseže previsokega števila obratov.

13) Pri modelih na vlečni pogon pred vključitvijo motorja izklopite priključek prenosa na kolesa.

14) Motor vključite previdno, po navodilih in imejte noge oddaljene od rezil.

15) Pri zagonu ne nagibajte kosilnice. Kosilnico vključite na ravni površini brez ovir in visoke trave.

16) Ne približujte rok ali nog ob ali pod vrteče dele. Vedno bodite oddaljeni od odprtine za izpust.

17) Ne dvigujte ali prenašajte kosilnice z vključenim motorjem.

18) Ugasnite motor in iztaknite kabel vžigalne svečke:

• pred vsakim posegom pod kosilno ploščo ali pred odmašitvijo cevi za izpust;
• pred kontroliranjem, čiščenjem ali delom na kosilnici;
• potem, ko ste naleteli na tujek. Preverite more-bitne poškodbe na kosilnici in izvedite potrebna popravila pred ponovno uporabo aparata;
  – će kosilnica zažne vibrirati na nenormalen način (Takoj poiščite vzroke vibracij in poskrbite za potrebne preglede v Specializiranem sevisu).
  19) Ustavite motor:
• vedno, kadar pustite kosilnico brez nadzora. Pri modelih z električnim vžigom odstranite tudi ključ;
  – preden napolnite gorivo;

– vsakič, ko snamete ali ponovno montirate vrečo za travo;
– preden regulirate višino košnje.
20) Preden ugasnete motor znižajte plin. Ob koncu dela zaprite dotok goriva in se ravnajte po navodilih v knjižici.
21) Med delom se držite varnostne razdalje od rezil, ki vam jo daje dolžina ročaja.

D) VZDRŽEVANJE IN SHRANJEVANJE

1) Matice in vijaki morajo biti dobro priviti, da bo stroj vedno varno deloval. Redno vzdrževanje je bistveno za varnost in za dobro delovanje.
2) Ne shranjujte kosilnice s polnim rezervoarjem v prostor, kjer bi bencinski hlapi lahko dosegli plamen, iskro ali močan vir toplote.
3) Preden shranite kosilnico v kateri koli prostor, pustite, da se ohladi.
4) Za zmanjšanje nevarnosti požara očistite kosilnico in še posebej motor od ostankov trave, listja ali odvečne maščobe. Ne puščajte kontejnerjev s pokošeno travo v zaprtem prostoru.
5) Pogosto kontrolirajte ščitnik za kamenje in košaro za travo, da preverite morebitne obrabe ali okvare.
6) Če morate izprazniti rezervoar, to storite na prostem, pri mrzlem motorju.
7) Za razstavitev in ponovno sestavitev rezila uporabljajte delovne rokavice.
8) Kadar brusite rezilo, pazite na ravnovesje. Vse operacije v zvezi z rezilom (demontaža, brušenje, uravnovešenje, ponovna montaža in/ali zamenjava) so zahtevne in je zanje potrebno specifično znanje ter posebno orodje; iz varnostnih razlogov jih je teba vedno opraviti v specializiranem centru.
9) Iz varnostnih razlogov nikoli ne uporabljajte stroja, ki ima že obrabljene ali poškodovane dele. Iz varnostnih razlogov je treba poškodovane dele zamenjati in nikoli popravljati. Uporabljajte originalne rezervne dele. Deli drugačne kakovosti, lahko poškodujejo stroj in škodijo vaši varnosti.

E) PREVOZ IN PREMEŠČANJE

1) Vsakokrat, ko je treba prestavljati, dvigati, prevažati ali nagibati stroj, je treba:
– nadeti močne delovne zaščitne rokavice;
- zgrabiti motor na točkah, ki zagotavljajo varen prijem, pri tem pa je treba upoštevati težo in njeno pravilno porazdelitev;
- dela naj ustrezno število oseb, glede na težo stroja in na značilnosti prevoznega sredstva ali mesta, kamor moramo stroj namestiti ali odstraniti.
2) Med prevozom morate stroj ustrezno zavarovati s pomočjo vrvi ali verig.

OKOLJE

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, v korist civilnega sožitja in v korist okolja v katerem živimo.

– Pazite, da s svojim delom ne motite sosedov.
- Natančno upoštevajte nacionalne predpise o uničevanju odpadnih materialov po žaganju.
- Natančno upoštevajte lokalne predpise o uničevanju embalaže, olja, bencina, akumulatorjev, filtrov, obrabljenih delov ali kateregakoli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za nihovo reciklažo.
- Ko stroja ne boste več uporabljali, ga ne smete zapustiti v okolju, ampak se morate obrniti na center za zbiranje odpadkov, tako kot določajo veljavni nacionalni predpisi.

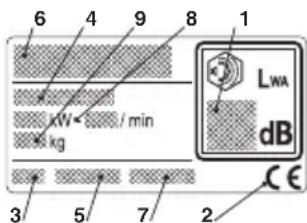

IDENTITETA IZDELKA

Identiteta izdelka je določena s številko artikla in serijsko številko stroja:

Nahaja se na tej nalepki na ohišju stroja:

1. Nivo ropota po določilu 2000/14/CE
2. Oznaka o ustreznosti, skladno z direktivo 2006/42/CE 3. Leto izdelave 4. Tip kosilnice
3. Serijska številka
4. Ime in naslov izdelovalca 7. Šifra artikla

6 4 9 8 1 kW / min kg 3 5 7 2 LWA dB CE

1. Moč motorja in delovno število obratov 9. Teža v kg

Takoj po nakupu stroja morate prepisati identifikacijske številke (3 - 4 - 5) v posebne prostorčke na zadnji strani priročnika.

OPIS SIMBOLOV NA KOMANDAH (kjer so predvidene)

21 22 23

STOP

24

25

26 27

1. Počasi 22. Hitro 23. Zaganjač
2. Zaustavitev motorja 25. Vklopljen pogon
3. Mirovanje 27. Vžig motorja

Maksimalne vrednosti hrupa in vibracij

Za model	454 504 554 554
					AVS
Nivo akustičnega pritiska na ušesa operaterja(v skladu s predpisom 81/1/51/EGS)	db(A)	81,6	83,5	85,2	82
- Nezanesljivost meritve (2006/42/CE - EN 27574)	db(A)	1,2	1,0	0,7	1,2
Nivo akustične moči izmerjen (v skladu z Direktivo2000/14/ES, 2005/88/ES)	db(A)	95,3	95,5	97,6	96
- Nezanesljivost meritve (2006/42/CE - EN 27574)	db(A)	0,4	0,4	0,4	1,0
Nivo akustične moči zajamčen (v skladu z Direktivo2000/14/ES, 2005/88/ES)	db(A)	96	96	98	98
Nivo vibracij (v skladu s predpisom EN 1033)	m/s ^2	5,4	6,3	6,2	2,0
- Nezanesljivost meritve (2006/42/CE - EN 12096)	m/s ^2	0,4	0,9	0,6	0,8

POMEMBNO

Za navodila glede motorja in baterije se posvetujte z ustreznimi knjižicami.

Oprema, ki je označena z zvezdico (*), je pri nekaterih modelih ali v nekaterih državah del standardne opreme.

Nekateri modeli nimajo dušilne lopute. Hitrost motorja je nastavljena tako, da stroj deluje optimalno in da so emisije izpušnega plina minimalne.

SIMBOLI

Na stroju so naslednji simboli, ki vas vedno opozarjajo na previdnost in pozornost, potrebni uporabi stroja.

Simboli pomenijo:

Opozorilo! Opazovalci naj bodo v varni razdalji od stroja. Pazite se predmetov, jih stroj izvrže.

Opozorilo! Med delovanjem stroja ne segajte z rokami ali nogami pod kosilnico. Preden začnete s kakršnimi koli popravili, z vžigalne svečke odstranite kabel.

Opozorilo! Ko čistite spodnjo stran kosilnice, jo vedno nagnite nazaj. Če

kosilnico magnete v drugo smer, lahko iztekata gorivo in olje.

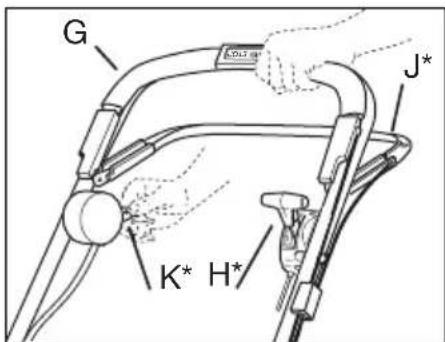

UVOD

Tip I

G K* H* J*

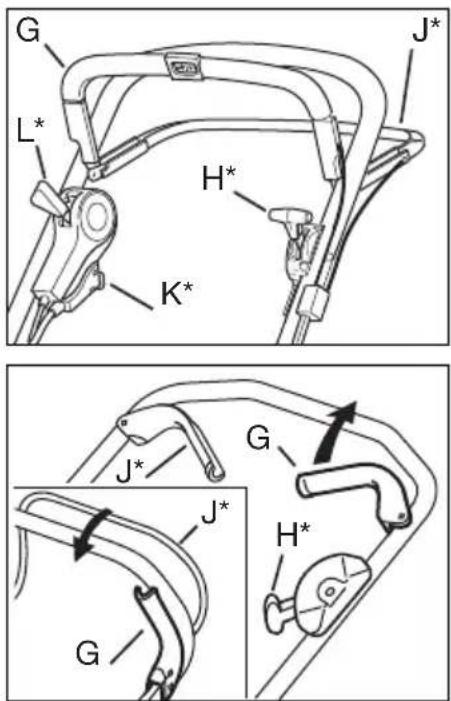

Tip II

G L* H* K* J* J* J* G H*

Tip III

G Ročica za zagon/ustavitev

H Ročica za hladni zagon motorja (*)

J Ročica sklopke (*)

K Električni zagon (*)

L Ročica za nastavitev hitrosti (*)

NAMESTITEV

POSAMEZNI DELI V ŠKATLI

2 nosilca za zbiralnik trave

4 vijaki za nosilce

1 ključ za vžig (*)

1 polnilec za akumulator (*)

1 imbus ključ

1 natični ključ

+ Navodila za uporabo

OPOMBA - Stroj morda ne bo dobavljen z nekaterimi že montiranimi elementi.

POZOR – Odstranjevanje embalaže in dokončno montažo moramo opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa se moramo vedno posluževati ustreznega orodja.

Z odpadno embalažo je treba ravnati v skladu z veljavnimi lokalnimi predpisi.

ROČAJ (Tip I-II)

1. Zložite navzgor spodnji del ročaja.
2. Pritrdite zgornji del ročaja s podložkami in okroglimi zatiči. Na desni strani ročice za zagon je tudi držaj (sl. 1).
3. Nato zategnite okrogla zatiča na spodnji del ročaja. Ko ste ju zategnili, lahko nastavite višino ročaja z zategovanjem vijakov A s priloženim ključem. (sl. 2).

ROČAJ (Tip III)

1. Odvijte okrogla zatiča s šasije in nataknite spodnji del ročaja na vijake B (sl. 3).
2. Pritrdite zgornji del ročaja s podložkami in okroglimi zatiči. Na desni strani ročice za zagon je tudi držaj (sl. 1).
3. Nato zategnite okrogla zatiča na spodnji del ročaja. Ko ste ju zategnili, lahko nastavite višino ročaja.

DRŽALO ZA KABEL

Namestite kable v držala za kable (sl. 4):

D: Kabel za zagon/ustavitev + Kabel sklopke (*)
E: Kabel za dušilno loputo (*) + Kabel sklopke (*)
F: Električni kabel (*) + Kabel za nastavitev hitrosti (*)

ROČICA ZA NASTAVITEV HITROSTI (\*)

Ob dostavi motorja je kabel za nastavitev hitrosti nameščen tako, da menjalnika ni mogoče poškodovati. Lahko se zgodi, da je kabel treba priviti, glej poglavje "NASTAVITEV KABLA ZA NASTAVITEV HITROŠTI" v poglavju "VZDRŽEVANJE".

ZBIRALNIK TRAVE

Dvignite loputo zbiralnika in s priloženimi vijaki pritrdite nosilca na zbiralnik trave. Nosilca sta označena z «L» in «R» in jih je treba namestiti glede na ustrezne oznake na zadnji strani kosilnice (sl. 5).

Zbiralnik trave iz blaga (*): Namestite vrečo iz blaga prek jeklenega okvirja, nato pa jo pritisnite na plastični pokrov (sl. 6).

Plastični zbiralnik trave (*): Stisnite skupaj obe polovi- ci, nato pa še zgornji del (sl. 7).

Odprite loputo na stroju in pritrdite zbiralnik trave na nosilca.

POZOR! Kosilnica se lahko uporablja brez zbiralnika trave. V takšnem primeru trava ostaja v ravni črti za strojem.

AKUMULATOR (\*)

Elektrolit v akumulatorju je strupen in koroziven. Povzroči lahko resno korozivno škodo itd.

Pazite, da ne pride v stik s kožo, očmi in obleko.

Pred prvim zagonom je treba akumulator polniti 24 ur, podrobnejše informacije so pod točko VZDRŽEVANJE, AKUMULATOR.

Vaša nova kosilnica združuje dve funkciji v enem stroju:

1. "MULCHING"

Stroj je opremljen s čepom (P), ki je nameščen v odprtini ejektorja (sl. 8). Stroj se lahko uporablja za košnjo "mulching", pri kateri rezilo na drobno zreže travo med košnjo. Trava nato pada na trato, kjer počasi segnije. To je hranilo za trato.

Če želite odstraniti čep, pritisnite noter kljuko (R - sl. 8a). Ob vnovični namestitvi čepa se prepričajte, ali sta oba zatiča trdno pritisnjena v luknji, tako da čep skoči na svoje mesto.

43 cm Combi:

Če želite odstraniti čep, odvijte krilato matico (sl. 8b).

2. ZBIRANJE

Sestavite priloženi zbiralnik trave (sl. 6, 7). Odprite loputo, odstranite čep in namesto tega priključite zbiralnik na zadnji del stroja. Pri košnji se trava nabira v zbiralniku trave. Izpraznite zbiralnik v kompostnik ali pa stresite travo ob robovih kot gnojilo.

3. ZADNJI IZMET

Kosilnico uporabite brez čepa ali zbiralnika trave (zaprta loputa). Kosilnica odmetava nerazrezano travo na zadnjem koncu.

ZAGON MOTORJA

1. Kosilnico postavite na vodoravno trdo podlago. Ne zaganjajte je v visoki travi.
2. Prepričajte se, ali je kabel pravilno nameščen na vžigalno svečko.
3. Pritisnite ročico zagon/ustavitev G proti ročaju. POZOR! Ročico za zagon/ustavitev G morate držati pritisnjeno, da se motor ne ustavi (sl. 9).
   4a Ročni zagon: Primate ročico za zagon in zaženite motor tako, da hitro potegnete vrvico za zagon.
   4b Električni zagon (K*): Motor zaženete tako, da obrnete ključ v smeri urnega kazalca. Ključ spustite takoj po zagonu motorja. Vedno skušajte na hitro zagnati motor, da preprečite praznjenje akumulatorja.
4. Za najboljše rezultate pri košnji naj motor vedno dela pri polnem plinu.

USTAVITEV MOTORJA

Motor je lahko takoj po ustavitvi zelo vroč. Ne dotikajte se glušnika, cilindra ali hladilnih reber. To lahko povzroči opekline.

Spustite ročico za zagon/ustavitev G (sl. 9), da ustavite motor.

Če ročica za zagon/ustavitev ne deluje, ustavi- te motor tako, da odstranite kabel s svečke. Kosilnico takoj odnesite na popravilo v pooblaščeno servisno delavnico.

POGON NA ZADNJI KOLESI (\*)

Pogon vklopite tako, da pritisnete ročico sklopkel J proti ročaju. Pogon odklopite tako, da spustite ročico sklopkel J (sl. 9).

HITROST (\*)

Ne dotikajte se ročice za nastavitev hitrosti, kadar motor ne deluje. To lahko poškoduje delovanje ročice za nastavitev hitrosti.

Nastavite primerno hitrost, tako da ročico za nastavitev hitrosti premaknete v enega od 4 položajev: (sl. 10).

Ti različni položaji imajo te hitrosti:

Kosilnica ima samo eno ročico za nastavljanje višine košnje. Izvlecite ročico in nastavite višino košnje v tistega od devetih položajev, ki je najprimernejši za vašo trato (sl. 11).

NASVETI ZA VZDRŽEVANJE TRAVNIKA

Vsaka vrsta trave ima različne značilnosti in so zato potrebni različni načini za vzdrževanje travnika; vedno preberite navodila v embalaži s semeni, ki se nanašajo na višino košnje, pazite pa tudi na pogoje za rast na območju, kjer travnik obdelujete.

Treba je upoštevati, da je večji del trave sestavljen iz enega stebla ter iz enega ali več listov. Če liste popolnoma pokosimo, je travnik poškodovan in rast bo otežena.

Na splošno pa lahko veljajo naslednji nasveti:

– prenizka košnja povzroča trganje in razredčena mesta v travnati površini, ki je videti »lisasta«;

- poleti mora biti košnja bolj visoka, da preprečimo izsušitev terena;

- ne kosite trave, ko je mokra; to lahko zmanjša učinkovitost rezila, ki se nanjo lepi in povzroča trganje šopov trave iz travnika;

- v primeru zelo visoke trave, je primerno opraviti prvo košnjo pri najvišji višini, ki je dovoljena za stroj, po dveh ali treh dneh pa opravite še drugo košnjo.

VZDRŽEVANJE

POZOR – Redno in skrbno vzdrževanje je bistvenega pomena za dolgotrajno ohranjanje varnosti in visokega nivoja delovanja stroja.

Pred vsakim cišcenjem, vzdrževalnimi deli ali reguliranjem stroja, je treba nadeti mocne delovne zašcitne rokavice.

Ce je treba seci v spodnji del kosilnice, nagnite stroj izkljucno na tisto bocno stran, ki je oznacena v knjižici z navodili o motorju ter sledite navedenim navodilom.

ČIŠČENJE

Po vsaki košnji morate stroj skrbno oprati z vodo; odstranite ostanke trave in blato, ki sta se nabrala med podvozjem, da se ne posušita in ovirata nadaljnji zagon kosilnice.

Lakirani deli notranje strani podvozja se lahko s casom in zaradi abrazijskega delovanja sveže pokošene trave odlušcijo; v tem primeru morate lak nemudoma obnoviti z zašcitno barvo proti rjavenju, da prepreciti nalaganje rje, ki bi razjedla kovino.

Odstranite pokrov menjalnika tako, da odstranite vijake S (sl. 12) in očistite okoli menjalnika (*) in pogonskih jermenov (*) s krtačo ali stisnjenim zrakom, enkrat ali dva-krat na leto.

Enkrat na sezono z notranje strani očistite pogonska kolesa (*). Odstranite obe kolesi. S krtačo ali stisnjenim zrakom odstranite travo in umazanijo z zobnika in njegovega roba (sl. 13).

AKUMULATOR (\*)

Pri normalni uporabi med sezono se akumulator polni z motorjem. će motorja ne morete zagnati s ključem, je lahko vzrok prazen akumulator.

Odstranite akumulator tako, da odprete pokrov akumulatorja, odklopite pol z motorja in odstranite akumulator (sl. 16). Priključite akumulator na polnilec (priložen), nato pa polnilec vklopite v vtičnico in polnite akumulator 24 ur (sl. 17).

Po polnjenju lahko akumulator spet namestite nazaj in pol akumulatorja priključite na pol na motorju (sl. 18).

Polnilca ne smete priključiti neposredno na pol motorja.
če motorja ni mogoče zagnati s polnilcem kot virom moči, je polnilec lahko poškodovan.
SKLADISCENJE POZIMI

Odstranite akumulator in ga povsem napolnjenega (glej zgoraj) shranite v suhem, hladnem prostoru (med 0 °C in +15 °C). Vsaj enkrat v zimskem obdobju skladiščenja je treba akumulator napolniti zaradi vzdrževanja.

Pred začetkom sezone je treba akumulator spet polniti 24 ur.

NASTAVITEV KABLA SKLOPKE (\*)

Če se pogon ne vklopi, ko pritisnete ročico sklopke k ročaju, ali če se zdi kosilnica okorna ali počasna, je lahko vzrok za to podrsavanje sklopke v menjalniku. Za odpravo te težave nastavite kabel sklopke po tem postopku (pri ugasnjenem motorju):

1. Ko spustite ročico sklopke, lahko potiskate kosilnico brez vsakega upora.če to ni tako, privijajte uvojko T tako dolgo,. da lahko kosilnico potiskate (sl. 19).
2. Ko spet pritisnete noter ročico sklopke za pribl. 2 cm (položaj 1), mora biti ob potiskanju kosilnice nekaj upora. Kadar je ročica sklopke do konca pritisnjena (položaj 2), mora biti potiskanje kosilnice onemogočeno. Odvijajte uvojko T, dokler ne dosežete tega položaja.

NASTAVITEV KABLA ZA NASTAVITEV HITROSTI (\*)

Če se zdi razlika v hitrosti med nastavitvami ročice za nastavitev hitrosti, ki daje največje hitrosti (položaj 3 in ) neznatna ali je sploh ni, je lahko vzrok v ohlapnosti kabla za nastavitev hitrosti (sl. 10).

1. Kosilnica naj deluje nekaj minut v položaju
2. Če je kabel za nastavitev hitrosti nekoliko ohl apen v uvojki, Y ga je treba napeti. Odvijte nasprotno matico X in napnite kabel z odvijanjem uvojke, Y dokler ni kabel povsem napet.
3. Privijte nasprotno matico X.

POZOR! Kabel napnite samo toliko, da izgine ohlapnost v uvojki Y. će je kabel preveč napet, se lahko zlomi pogonski jermen in/ali poškodujejo drugi deli menjalnika. Pri nastavitvi po npr. menjavi jermena vedno začnite z do konca privito uvojko Y.

BLAŽILNIK UDARCEV

Sl. 20. Blažilnik udarcev preglejte dvakrat v sezoni. Poškodovan in obrabljen blažilnik zamenjajte.

ZAMENJAVA REZIL

Če želite zamenjati rezilo, odvijte vijak (sl. 21, 22). Namestite novo rezilo, tako da je žig z logotipom obrnjen proti držalu rezila (ne proti travi). Znova ga namestite, kot je prikazano na sliki. Privijte vijak. Moment privijanja 40 Nm. Pri menjavi rezila je treba zamenjati tudi vijak za rezilo.

Vsak poseg na rezilu naj opravi Specializiran servis, ki razpolaga z ustreznim orodjem. Na tem stroju je predvidena uporaba rezil s šifro:

81004131/0 (za model 454 - sl. 21)
81004132/0 (za model 454 - sl. 22)
81004143/0 (za model 504 - sl. 21)
81004135/0 (za model 504 - sl. 22)
81004144/0 (za model 554 - sl. 21)
81004134/0 (za model 554 - sl. 22)

Rezila morajo biti označena .Zaradi razvoja artikla, se bodo prej omenjena rezila lahko s časom nadomestila z drugimi, ki bodo imela podobne značilnosti za medsebojno izmenjavanje ter podobno varnost delovanja.

SKLADIŠČENJE

Isti bencin ne sme ostati v tanku dlje kot mesec dni.

Kosilnico temeljito očistite in jo shranite v suhem zaprtem prostoru.

SERVISIRANJE

Originalne rezervne dele dobite v servisnih delavnicah in pri številnih trgovcih.

Priporočamo, da enkrat letno pooblaščena servisna delavnica opravi servis, vzdrževanje in pregled varnostnih delov stroja.

Za nasvete o servisu in rezervnih delih povprašajte pri vašem trgovcu.

PRAVILA ZA SIGURNOST

A) OSPOSOBLJAVANJE

Pozor: Prije uporabe stroja, pročitati upute za uporabu.

F: Električni kabel (*) + uže varijatora (*)

RUČICA VARIJATORA (\*)

Dôkladne vyčistite kosačku a uložte ju na suché miesto, do uzavretej miestnosti.

SERVISNÁ SLUŽBA

J Ručica za kvačilo (*)

K Električno pokretanje (*)

L Komanda varijatora (*)

INSTALIRANJE

DELOVI KOJI NISU PRIČVRŠĆENI UNUTAR PAKOVANJA

2 nosača kosilice

4 šrafa za nosače

1 ključ za paljenje (*)

1 punjač baterije (*)

1 imbus ključ

1 ključ natikač

+ Priručnik sa uputstvom

NAPOMENA - Mašina može biti data sa nekim delovima koji su već montirani.

PAŽNJA – Raspakivanje i dovršavanje montaže treba izvršiti na ravnoj i čvrstoj površini, sa dovoljno prostora za pomicanje mašine i ambalaže, služeći se uvek odgovarajućim alatom.
