1) Lugege tähelepanelikult läbi kasutusjuhend. Öppige tundma käsklusi ja muruniiduki asjakohast kasutamist. Öppige ära kuidas mootorit kiiresti seisata.
2) Kasutage muruniidukit ainult sel otstarbel milleks ta on ette nähtud - muru niitmiseks ja kogumiseks. Mistahes muu kasutus võib olla ohtlik ja põhjustada masina kahjustumist. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):
- täiskasvanute, laste või loomade transportimine;
- iseenda transportimine masinal;
- masina kasutamine raskuste vedamiseks või lük-kamiseks;
- kasutada masinat lehtede või prügi kogumiseks;
- masina kasutamine hekkide pügamiseks või rohust erineva taimestiku lõikamiseks;
- masina kasutamine rohkem kui ühe inimese poolt;
- sisestada tera ilma rohuta lõikudel.
3) Ärge lubage kunagi kasutada muruniidukit lastel ega inimestel kes ei ole tutvunud kasutusjuhendi- ga. Kohalikud seadused võivad sätestada miinimu- mea selle masina kasutamiseks.
4) Ärge kasutage masinat kunagi:
- kõrvaliste inimeste, eriti laste või ka loomade läheduses;
- kui kasutaja on võtnud ravimeid või aineid, mis hajutavad tähelepanu või aeglustavad reflekse.
5) Pidage meeles, et kasutaja vastutab tekkida võivate õnnetuste ja kahjustuste eest teistele inimestele või nende omandile.

B) EELTÖÖ

1) Niitmise ajal kandke alati tugevaid jalanõusid ja pikki pükse. Ärge kasutage muruniidukit paljajalu või lahtiste sandaalidega.
2) Uurige hoolega läbi ala, millel kavatsete töötada ja eemaldage sealt köik see, mida masin vöiks välja lüüa vöi mis vöiksid kahjustada löiketeri ja mootorit (kivid, oksad, traadid, luud, jne.)
3) ETTEVAATUST: OHT! Bensiin on kergestisüt- tiv aine.

• hoidke kütust selleks ette nähtud anumates;
• valage kütust masinasse, kasutades lehtrit, ainult vabas öhus ja ärge suitsetage bensiiniiga tegelemise ajal ning masinasse kütust valades.
  – valage kütus masinasse enne kui käivitate mootori; ärge lisage kütust ning ärge võtke ära ben- siinipaagi korki kui mootor käib või on soe.
• kui bensiin valgub maha, ärge käivitage mootorit vaid eemaldage muruniiduki alalt, kuhu läks kütus, kuniks bensiin on ära auranud ja aurud on hajunud; et vältida põlengu võimalust.
• pange alati tihedalt kinni bensiinipaagi kork ja sulgege kindlalt bensiinianum.
  4) Asendage vigased summutid

5) Enne kasutamist teostage masina üldine kontroll, eriti lõiketerade asend ja kontrollige, et nende kinnituspoldid ei oleks kahjustatud või kulunud. Asendage blokis kahjustunud või kulunud lõiketerad ja kruvid, et tagada tasakaal.
6) Enne töö alustamist kinnitage masina väljaviskeavale kaitse (kott või kivikaitse).

C) KASUTAMISE AJAL

1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad koguneda ohtlikud mürkgaasid.
2) Töötage ainult päevavalguses või heas kunstvalguses.
3) Kui võimalik, hoiduge töötamast märjal rohul.
4) Veenduge alati et teil on kindel toetuspunkt kal- dus maa-alal.
5) Ärge kunagi jookske, vaid kõndige; ärge laske end muruniidukil vedada.
6) Kaldpinnal niitke piki nõlva, mitte kunagi ülesalla.
7) Kaldpindadel olge äärmiselt ettevaatlik, kui muudate söidusuunda.
8) Ärge niitke maa-alasid, mille kalle on suurem kui 20°.
9) Olge eriti ettevaatlikud kui tömbate muruniidukit enda poole.
10) Peatage lõiketera, kui peate muruniitjat kallutama transpordiks või ületades pindu, millel ei ole rohtu ja samuti siis, kui transpordite muruniitjat tööalale või sealt ära.
11) Ärge kasutage kunagi muruniidukit kui väljaviskeava kaitsed on vigastatud, ilma rohukogujata või ilma kivikaitseta.
12) Ärge muutke mootori seadeid ja ärge viige mootorit ülemääraselt körgete pööreteni.
13) Veoga mudelitel lülitage enne mootori käivita-mist välja ülekanne ratastele.
14) Käivitage mootor ettevaatlikult kasutusjuhiseid järgides ja hoides jalad lõiketeradest ohutus kau-guses.
15) Ärge kallutage muruniitjat käivitamisel. Käivitage masin tasasel pinnal, millel ei oleks ei takistusi ega kõrget rohtu.

16) Ärge kunagi pange käsi või jalgu pöörlevate osade lähedusse. Hoidke end alati eemal väljaviskeavast.

17) Ärge töstke või transportige muruniitjat kui mootor töötab.
18) Lülitage mootor välja ja ühendage lahti küünlajuhe:

• enne kui hakkate tegema mistahes toimingut löiketerade juures või enne kui hakkate ummistunud väljalasketoru vabastama;
• enne kui hakkate muruniitjat kontrollima, puhastama või seda hooldama;
• kui muruniitja saab löögi võõrkehalt. Määrake kindlaks kahjustused ja tehke vajalikud parandused, enne kui uuesti masina kasutusele võtate;
• kui muruniitja hakkab ebanormaalselt vibreerima (Uurida kiiresti välja vibratsiooni põhjus ja kontrollida vastavas teeninduskeskuses).
  19) Lülitage mootor välja:
• iga kord kui jätate muruniitja järelvalveta.

Elektrilise käivitamisega mudelitel, eemaldage ka süütevõti;

• enne kui valate paaki uut bensiini;
  – alati kui võtate ära või panete külge rohukoguja;
• enne kui hakkate reguleerima lõikekõrgust.
  20) Enne mootori väljalülitamist, vähendage gaasi. Kui löpetate töö, pange kinni kütusekraan, nagu on kirjas mootori kasutusjuhendis.
  21) Töötamise ajal, hoidke end vastavalt käepideme pikkusele alati ohutus kauguses pöörlevast terast.

D) HOOLDAMINE JA HOIDMINE

1) Et olla kindel masina ohutus töötamises, hoidke alati tihedalt kinnitatuna köik mutrid ja kruvid. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks optimaalselt.
2) Ärge hoidke muruniitjat, mille paagis on kütust, ruumis, kus bensiiniaurud võiksid jõuda sädemeni, kuumaallikani või leegini.
3) Enne kui asetate muruniiduki mistahes ruumi, laske mootoril korralikult maha jahtuda.
4) Et vähendada tulekahjuriski, hoida alati mootor, summuti, aku ja bensiinipaagi ümbrus puhas rohujäätmetest, lehtedest või üleligsest määrderasvast. Ärge jätke anumaid niidetud rohuga kinnisesse ruumi.
5) Kontrollige sageli kivikaitset ja rohukogujat, et näha selle kulumist või vigastusi.
6) Kui paak tuleb tühjendada, tehke seda vabas öhus ja külma mootoriga.
7) Kasutage töökindaid lõiketerade äravõtmiseks ja tagasipanekuks.
8) Hoolitsege tera tasakaalustamise eest, kui seda teritatakse. Kõik lõiketeraga seotud toimingud (mahavõtmine, teritamine, tasakaalustamine, tagasipanek ja/või asendamine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses.
9) Ohutuse huvides ärge kunagi kasutage masinat, millel on kulunud või kahjustunud osi. Osad tuleb välja vahetada ning mitte kunagi paranda-da. Kasutada ainult originaal varuosi. Mittekvaliteetsed varuosad võivad kahjustada masinat ja olla ohuks teie turvalisusele.

E) TRANSPORTIMINE

1) Iga kord kui on tarvis masinat liigutada, tõsta, transportida või kallutada, tuleb:
- panna kätte paksud töökindad.
– võtta kinni masina nendest osadest, mis on kindlad, arvestades kaalu ja selle jagunemist.
- kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi.
2) Transportimise ajal kinnitada masin köite või ket-tide abil.

KESKKOND

Keskkonnakaitse peab masina kasutamisel olema olu-line ja eelistatud aspekt kaitsmaks meie tsiviilse koo-selu ja keskkonna huve.

- Jälgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.

- Täpselt kohalikke norme, mis puudutavad pakendite, ölide, bensiini, akude, filtrite, kahjustatud osade ja muu keskkonnahtliku ümbertöötlemist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.

- Kui te masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole.

TOOTE IDENTIFITSEERIMINE

Toode on tähistatud seerianumbriga ja masina artikliga.

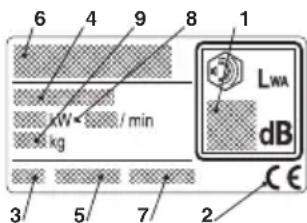

Need leiate masina korpusele kleebitud kleebiselt:

1. Müratase direktiivi 2000/14/CE järgselt
2. Vastavusmärgistus direktiivi 2006/42/CE järgselt 3. Valmistusaasta
3. Muruniiduki tüüp
4. Matriklinumber

5. Konstrueerija nimi ja aadress 7. Artiklikood

6. Mootori võimsus ja rezhiim 9. Kaal kilodes

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

Vahetult pärast masina omandamist kirjutage identifit-seerimisnumbrid (3 - 4 - 5) vastavatele kohtadele kasutusjuhendi viimasel lehel.

SEADMEL OLEVATE SÜMBOLITE KIRJELDUS (kus on ette nähtud)

21 22 23 STOP 24 25 26 27

1. Aeglane 22. Kiire 23. Starter

2. Mootori seiskamine 25. Edasivedu sisse lüllitatud

3. Puhkeasend 27. Mootori käivitamine

Müra ja vibratsiooni maksimummäärad

Mudelil

454 504 554 554

AVS

Akustilise surve tase töötaja körvale(vastavuses normiga 81/105(EMU)...... db(A) 81,6 83,5 85,2 82- Möötmisebatäpsus (2006/42/CE - EN 27574) ...... db(A) 1,2 1,0 0,7 1,2

Mõõdetud akustilise võimsuse tase(vastavuses direktiiviga 2000/14/EÜ, 2005/88/EU) ...... db(A) 95,3 95,5 97,6 96- Mõõtmisebatäpsus (2006/42/CE - EN 27574) ...... db(A) 0,4 0,4 0,4 1,0

Garanteeritud akustilise võimsuse tase(vastavuses direktiiviga 2000/14/EU, 2005/88/EU)...... db(A)	96	96	98	98
Vibratsioonitase (vastavalt normile EÜ 1033) ...... m/s ^2	5,4	6,3	6,2	2,0
- Mõõtmisebatäpsus (2006/42/CE - EN 12096) ...... m/s ^2	0,4	0,9	0,6	0,8

OLULINE

Mootorit ja akut puudutavate instruktsioonide osas konsulteerige vastavaid juhendeid.

Tärniga (*) märgistatud varustus kuulub standardi hulka ainult mönedel mudelitel või riikides.

Mõnedel mudelitel ei ole gaasi reguleerimist. Mootori kiirus on reguleeritud nii, et garanteerida optimaalne funktsioneerimine ja minimaalne kulu.

SÜMBOLID

Masinal kasutatakse järgnevaid sümboleid, et kutsuda üles tähelepanelikkusele.

Sümbolite tähendus:

Ettevaatust: Lugege läbi kasutusjuhend enne masina kasutamist.

Hoiatus! Pöörake tähelepanu juuresviibivatele inimestele. Pöörake tähelepanu masina poolt eemale heidetud esemetele.

Hoiatus! Hoidke jalad ja käed töötava masina löikemehhanismist kaugel. Enne mistahes parandustöö läbiviimist eemaldage küünlajuhe ja küünal.

Ettevaatust! Muruniitja alumise osa puhastamiseks kallutada

masin alati tahapoole. Vastupidises suunas kallutades võivad bensiin ja õli välja voolata.

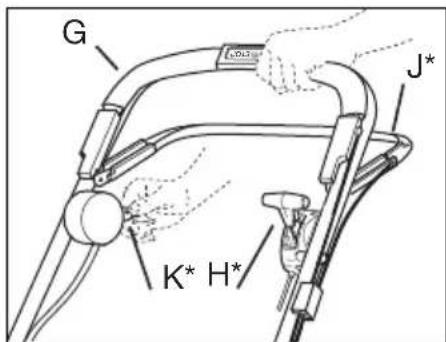

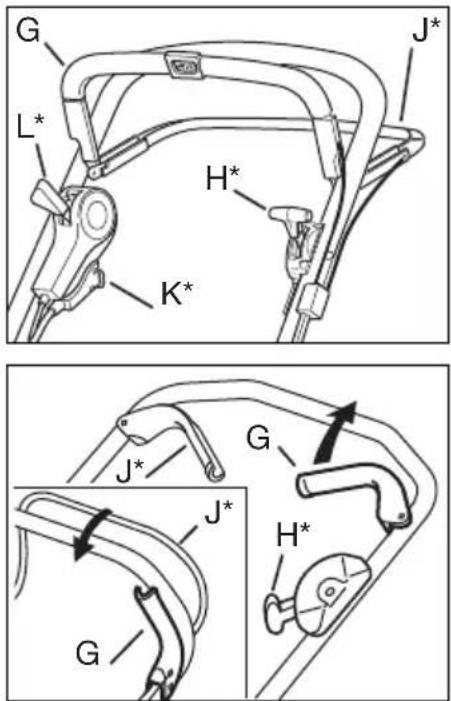

SISSEJUHATUS

I tüüp

G J* K* H*

II tüüp

G L* H* K* J* J* J* G H*

III tüüp

G Käivitamise/peatamise hoob

H Gaasi reguleerija (*)

J Siduri hoob (*)

K Elektriline käivitamine (*)

L Variaatori reguleerija (*)

MONTEERIMINE

PAKENDI SEES KINNITAMATA OSAD

2 muruniitja tuge

4 tugede kruvi

1 süütevõti (*)

1 akulaadija (*)

1 oktagonaalne võti

1 torujas võti

+ Kasutusjuhendid

PANE TÄHELE - Masina möned komponendid vöivad olla juba monteeritud.

ETTEVAATUST - Lahtipakkimine ja kokkumonteerimise lõpuleviimine peab toimuma alati tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu.

Pakendite ümbertöötlemine peab toimuma vastavalt kohalikele kehtivatele normidele.

KÄEPIDE (Tüübid I-II)

1. Keerata käepideme alumine osa ülespoole.
2. Kinnitada käepideme ülemine pool kasutades seibe ja nuppe. Käivitusnupu paremal pool asub tiib (joon. 1).
3. Seejärel kinnitada nupud käepideme alumisel poolel. Kui nupud on kinnitatud, saab käepideme körgust reguleerida keerates kruvisid A kaasaantud võtmega (joon.2).

KÄEPIDE (tüüp III)

1. Lõdvendada korpuse nuppe ja kinnitada käepideme alumine osa kruvidele B (joon.3).
2. Kinnitada käepideme ülemine pool kasutades seibe ja nuppe. Käivitusnupu paremal pool asub tiib (joon. 1).
3. Seejärel kinnitada nupud käepideme alumisel poolel. Kui nupud on kinnitatud, saab reguleeri-da käepideme körgust.

Fikseerida juhtmed klambritega (joon. 4).

D: Käivitamise/peatamise kaabel + siduri kaabel (*)
E: Gaasi kaabel (*) + siduri kaabel (*)
F: Elektrikaabel (*) + variaatori kaabel (*)

VARIATORI REGULEERIJA (\*)

Kättetoimetamisel on variaatori juhe reguleeritud nii, et vältida ülekande vigastamist. Võib osutuda vajalikuks juhet pingutada, vaadata peatükki "VARIAATORI JUHTME REGULEERIMINE" sekt-sioonis "HOOLDUS".

ROHUKOGUJA

Tõsta rohukoguja luuki ja kinnitada rohukoguja külge kaks tuge kasutades kaasaantud kruvisid. Kaks tuge on märgistatud tähtedega «L» (vasak) ja «R» (parem) ja need tuleb monteerida vastavalt muruniitja tagaküljele (joon. 5).

Kangast rohukoguja (*): Monteerida kangast kott terasest raamile ja seejärel haakida see plastikkaane külge (joon. 6).

Plastikust rohukoguja (*): Haakida kaks poolt ja seejärel ülemine osa (joon. 7).

Avada luuk masinal ja fikseerida rohukoguja tuge- dele.

PANE TÄHELE! Muruniitja võib töötada ka ilma rohukogujata. Sellisel juhul jääb niidetud muru ribana masina taha maha.

AKU (\*)

Aku elektrolüüt on mürgine ja korrodeeriv. Võib põhjustada korrosiooni ja muid kahjustusi. Vältida kokkupuudet naha, silmade ja riietega.

Enne masina esmakordset käivitamist tuleb akut laadida 24 tundi, lisainformatsiooniks lugege peatükki AKU HOOLDUS.

Sisestage võti (*) süüteblokki.

MURUNIITJA KASUTAMINE

KOMBI (\*)

Sellel uuel muruniitjal on ühendatud kaks erinevat funktsiooni:

1. "MULTSIMINE"

Masinal on kork (P), mis assetseb väljaviskeavas (joon. 8). Võimalik on kasutada “multsimist”, mis tähendab, et tera peenestab muru lõikamise ajal väga peeneks. Rohi jääb muruplatsile kõdunema. Sellisel saab muru väetatud.

Korgi eemaldamiseks vajutada tökestit (R - joon. 8a).

Korgi tagasi panemiseks kontrollida, et mölemad teljed asetseks avaustes nii, et kork asetuks oma kohale.

43 cm Kombi:

Korgi eemaldamiseks keerata lahti tiibmutter (joon.8b).

2. KOGUMINE

Monteerida kaasaantud rohukoguja (joon. 6 ja 7). Avada luuk, eemaldada kork ja haakida rohukoguja masina taha.

Muru niitmise ajal koguneb rohi kogujasse. Tühjendage rohukoguja kompostihunnikusse või muruplatsi äärtele väetiseks.

3. TAGUMINE VÄLJAVISE

Kasutada muruniitjat ilma korgita või rohukogujata (luuk suletud). Rohi jääb masina taha maha ilma peeneks hakkimata.

MOOTORI KÄIVITAMINE

1. Asetage muruniitja horisontaalselt ja kindlalt maapinnale Ärge käivitage kõrges rohus.
2. Kontrollida, et kühna juhe on kinnitatud kühna külge.
3. Suruda käivitamise/peatamise hoob G käepideme suunas. PANE TÄHELE! Käivitamise/peatamise hoob G peab olema pidevalt alla surutud, et vältida mootori seiskumist (joon. 9).
   4a Manuaalne käivitamine Haarake käivitamisnupust ja käivitage mootor tömmates tugevalt käivitustrossi.
   4b Elektriline käivitamine (K*): Käivitage mootor keerates võtit päripäeva. Laske võti lahti kohe, kui mootor käivitub. Vältimaks mootori tühjenemist tehke alati lühiajalisi katsetusi.
4. Parimate tulemuste saavutamiseks peab mootor töötama alati täisreziimil.

MOOTORI PEATAMINE

Vahetult pärast väljalülitamist võib mootori olla väga soe. Ärge puudutage summutit, mootorit või pea äärikuid. Põletusoht.

Mootori seiskamiseks laske käivitamise/peatamise hoob G lahti (joon. 9).

Käivitamise/peatamise hoova rikke korral peatage mootor kūinla juhtme kūunlast lahtiühendamise teel. Viige muruniitja kohe autoriseeritud teeninduskeskusesse parandusse.

TAGUMINE VEDU (\*)

Sisestage vedu surudes sidurihoob J vastu käepidet. Lülitage vedu välja vabastades sidurihoob J (joon. 9).

KIRUS (\*)

Ärge puutuge variaatori reguleerijat, kui mootor seisab. See võib variaatorit kahjustada.

Sisestada sobiv kiirus viies variaatori reguleerija ühte neljast positsioonist (joon. 10).

Neli positsiooni vastavad järgmistele kiirustele:

Positsioon 2: ca 2,8 km/h Positsioon 2: ca 3,1 km/h Positsioon 3: ca 3,6 km/h Positsioon 4: ca 4,5 km/h

LÕIKEKÕRGUS

Ärge reguleerige lõikekõrgust liiga mada- laks ega nii, et terad käiksid ebatasasel pinnal vastu maapinda.

Muruniitjal on kõrguse reguleerimiseks ühe hoovaga seade. Tõmmake hoob välja ja reguleerige lõikekõrgus üheksa võimaliku seast kõige sobivamaks (joon. 11).

NÕUANDED MURU HOOLDAMISEKS

Iga tüüpi muru on erinevate omadustega ning võib hoolduseks vajada erinevaid tingimusi; lugeda alati seemnepakendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega.

Arvestada, et enamus murust koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõigatakse täielikult maha, muru kahjustub ja taastumine on raskendatud.

Üldiselt kehtivad järgnevad soovitused:

- liiga madal lõige põhjustab rebimist ja muru hõrenemist, väljanägemine "laiguline";

- suvel peab niitma kõrgemalt, et vältida maapinna kuivamist;

- niita ei tohi märga rohtu; see võib põhjustada tera efektiivsuse vähenemist, muru jääb selle külge ja rebib rohtu;

- Kui muru on eriti kõrge, tuleb esmalt niita masina kõrgeimal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast.

HOOLDUS

TÄHTIS - Regulaarne ning täpne hooldus on hädavajalik, et hoida muruniiduk töökorras ning et töötamine oleks ohutu.

Enne mistahes muruniitja hooldus-, parandus- või reguleerimistööd, panna kätte paksud töökindad.

Juhul kui on tarvis pääseda niiduki alumisse osasse, kallutage masinat ainult mootori juhendis ette nähtud poolele, järgides täpselt vastavaaid ettekirjutusi.

PUHASTAMINE

Pärast igat niitmist peske masin hoolikalt veega; puhastage korpuse külge jäänud rohujäätmed ja pori vältimaks et see ära kuivades muutuks taki-stuseks järgmisel muruniiduki käivitamisel.

Korpuse sisemise osa värv vöib aja jooksul niide- tud muru abrasiivse toime möjul lahti tulla; sellisel juhul tuleb värv kiiresti üle tömmata roostevaba värviga, et hoida ära metalli korrosiooni pöhjustava rooste teke.

Eemaldage ülekande korpus keerates lahti kruvid S (joon.10) ja puhastage ala ülekande (*) ja rihmade (*) ümber harja või suruõhuga kord või kaks aastas

Hooaja alguses tuleb puhastada ülekanderataste (*) sisemust Eemaldage mõlemad rattad. Puhastage mehhanism ja kroon eemaldades rohi ja mustus harja või suruõhuga (joon. 13).

AKU (\*)

Normaalse kasutuse ajal laeb akut mootor. Kui mootor süütevõtmega ei käivitu, võib aku olla täiesti tühi.

Aku lahti monteerimiseks avada vastav kaas, ühendada lahti pitskruvi mootorilt ja eemaldada aku (joon. 16). Ühendage (kaasaantud) akulaadija aku külge, sisestage laadija seinapistikusse ja laadige 24 tundi (joon. 17).

Pärast laadimist monteerida aku tagasi, ühendada aku pitskruvi mootoriga (joon. 18).

Ärge ühendage aku laadijat otse mootori pitskruvi külge. Mootorit ei ole võimalik käivitada kasutades

akulaadijat toiteallikana, kuna laadija võib kahjustuda.

HOIDMINE TALVEPERIOODIL

Eemaldada aku ja hoida seda täielikult laetuna (vaata üleval) kuivas ja jahedas ruumis (0- / +15°C). Vähemalt üks kord talve jooksul tuleb aku hoolduseks laadida.

Enne hooaja algust tuleb akut laadida 24 tundi.

SIDURITROSSI (\*) REGULEERIMINE

Juhul, kui sidur ei sisestu vastava hoova surumisel vastu käepidet või kui muruniitja on raske või aeglane, võib põhjuseks olla siduri libisemine. Probleemi kõrvaldamiseks reguleerida siduri trossi alljärgnevalt (seisva mootoriga).

1. Lahtilastud sidurihoovaga on võimalik muruniitjat kergelt tagasi lükata. Vastasel juhul kruvige niplit T kuni on võimalik muruniitjat lükata (joon.19).
2. Šurudes siduri hooba sissepoole ca 2 cm (asend 1), peaks muruniidukit lükates tunda olema teatud vastupanu. Kui aga siduri hoob on täielikult sisse surutud (asend 2) ei tohiks muruniiduki lükkamine enam võimalik olla. Kruvige nippel T lahti selle asendi saavutamiseni.

VARIATORI (\*) KAABLI REGULEERIMINE

Juhul kui kiiruserinevus variaatori reguleerija maksimumkiiruse positsioonide vahel (postisoon 3 ja ) on minimaalne või olematu, tuleb variaatori kaablit pingutada (joon. 10).

1. Lasta muruniitjal töötada möned minutid asendis
2. Kui täheldate variaatori kaablil teatud liikumisruumi vastavuses nipliga Y, tuleb kaablit pingutada. Lõdvendada lukustusmutrit X ja pingutada kaablit keerates niplit Y lahti kuni kaablil pole mingit liikumisruumi tunda.
3. Kinnitada lukustusmutter X.

PANE TÄHELE! Ärge pingutage kaablit rohkem, kui vajalik nipli Y lõtku likvideerimiseks. Kui kaabel on liigselt pinges, võib ülekanderihm katki minna ja/või võivad kahjustuda ülekande teised osad. Reguleerimist, näiteks pärast rihma vahetust, alustada alati täielikult kinnikruvitud nipliga Y.

AMORTISAATOR

Joon. 20. Kontrollida amortisaatorit ja isoleerimismuhve kaks korda igal hooajal ja vahetada need välja, kui on kahjustunud või kulunud.

TERADE VAHETAMINE

Tera vahetamiseks lõdvendage kruvi (joon.21 ja 22). Monteerige uus tera nii, et logo oleks suunaga ülespoole (mitte vastu rohtu). Monteerige nagu joonisel näidatud. Keerake kruvi tugevalt kinni. Kinnitada 40 Nm-se võtmega.

Tera vahetamisel on vajälik välja vahetada ka vastav kruvi.

Töid teraga on soovitav lasta teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid.

Sellel masinal on ette nähtud kasutada terasid koodiga:

81004131/0	(mudelil 454 - joon. 21)
81004132/0	(mudelil 454 - joon. 22)
81004143/0	(mudelil 504 - joon. 21)
81004135/0	(mudelil 504 - joon. 22)
81004144/0	(mudelil 554 - joon. 21)
81004134/0	(mudelil 554 - joon. 22)

Terad peavad alati olema tähistatud ▲Vastavalt toote täiustumisele võib juhtuda, et ülalnimetatud terad tuleb aja jooksul välja vahetada teiste, sobivuse ja tööohutuse seisukohalt analogogsete vastu.

HOIUSTAMINE

Bensiin ei tohi jääda paaki kauemaks kui üks kuu.

Puhastada muruniitja korralikult ja paigutada varjualusesse kuiva kohta.

ABI

Originaal varuosi müüvad hoolduskeskused ja autoriseeritud edasimüüjad.

Aasta jooksul korra on soovitav teha masinale mönes autoriseeritud teeninduskeskuses üldkontroll, hooldus ja ohutusseadmete ülevaatus.

Mis puudutab teenindust ja varuosi, võtta ühendust edasimüüjaga.
