KÄYTTÖOHJE Quattro 19S Atco

FI Seisaaltaan ajettava ruohonleikkuri - KÄYTTÖOHJEET

FI TÄRKEÄÄ: Lue tarkasti moottorin käyttöohjekirjan säännöt ennen kuin käynnistät moottorin ensimmäisen kerran. VAROITUS! Tarkista öljyn pinnan taso ennen koneen käynnistämistä.

FI SUOMI - Alkuperäisten ohjeiden käännös (Istruzioni Originali) 7

1) Lue tarkasti käyttöohjeet. Tutustu ohjauslaitteisiin ja ruohonleikkurin sopivaan käyttöön. Opi pysähdyttämään moottori nopeasti.
2) Käytä ruohonleikkuria siihen tarkoitettuun käyttöön, eli ruohon leikkaamiseen ja keruuseen. Muunlainen käyttö voi aiheuttaa vaaratilanteita tai koneen vaurioituimista. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):
- aikuisten, lasten tai eläinten kuljettaminen koneella
- itsensä kuljettaminen koneella
- koneen käyttäminen kuormien vetoon tai työntämiseen
- koneen käyttäminen lehtien tai jätteiden keräämiseen
- koneen käyttäminen pensaiden tai muun kuin ruohomaisen kasvillisuuden leikkaamiseen
- koneen käyttäminen samanaikaisesti yhdessä useamman henkilön kanssa
- terän käyttö alueilla, joissa ei kasva ruohoa.
3) Älä anna lasten tai laitetta tuntemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi-ikärajan, jota on ehdottomasti noudatettava.
4) Ruohonleikkuria ei saa koskaan käyttää:
- muiden henkilöiden, etenkään lasten, tai eläinten läheisyydessä;
- jos käyttäjä on nauttinut lääkkeitä tai aineita, jotka voivat vaikeuttaa keskittymiskykyä ja refleksien toimintaa.
5) Muista, että ruohonleikkurin käyttäjä on vastuunalainen tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuksilleen.

B) VALMISTELU

1) Ruohonleikkauksen ajkana, käytä tukevia jalkineita ja pitkiä housuja. Älä koskaan laita ruohonleikkuria käyntiin paljain jaloin tai sandaalit jalassa.
2) Tutki työkenttä tarkasti ja poista kaikki vieraat esi- neet, jotka voivat sinkoutua leikkurista tai vaurioittaa leikkuuyksikköä ja moottoria(kivet, rautalangat, luun palaset, oksat jne).
3) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa.

• säilytä polttoaine asiaankuuluvissa säilyntäästioissa;
• lisää polttoainetta ruohonleikkuriin, suppilon avulla, vain taivasalla, älä tupakoi tämän työvaiheen aikana, samoin kuin ei koskaan polttoainetta käsitellessä:
• lisää polttoaine ennen moottorin käynnistämistä; älä lisää bensiiniä tai älä poista säiliön korkkia silloin kun moottori on käynnissä tai se on vielä kuuma;
• jos bensiiniä valuu ulos, älä sytytä moottoria, vaan vie ruohonleikkuri kauaksi bensiinillä kostuneelta alueelta ja vältä sytyttämästä tulta siihen asti kun-

nes polttoaine on täysin haihtunut ja bensiinin höyryt hajoittuneet;

- muista aina laittaa ja hyvin kiinnittää säiliön ja ben- siinikanisterin korkit.

4) Vaihda vialliset äänenvaimentajat.
5) Ennen käyttöä, tarkista kone huolellisesti ja erityisesti sen leikkuuterät ja varmista etteivät ruuvit eivätkä leikkuuosat ole kuluneet tai vahingoittuneet. Vaihda kaikki vaurioituneet terät ja ruuvit, jotta terän tasapaino säilyisi esimerkillisenä.
6) Ennen työn alkua, asenna ruohonkeruuaukolle suojukset (kivisuoja tai ruohonkeruusäkki).

C) KÄYTÖN AIKANA

1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista häkää.
2) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa.
3) Jos mahdollista, vältä työskentelyä märällä ruohikolla.
4) Varmista aina, että ruohonleikkuri tukeutuu oikeanomaisesti rinteiseen maaperään.
5) Älä koskaan juokse, vaan kävele; vältä olemasta ruohonleikkurin vetämänä.
6) Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas.
7) Ole eritttäin varovainen vaihtaessasi suuntaa rinteissä.
8) Älä leikkaa ruohoa rinteissä, joiden kaltevuussuhde on yli 20°.
9) Ole erittäin varovainen vetäessäsi ruohonleikkuria itseäsi kohden.
10) Sido terä, jos ruohonleikkuri on kallistuneena kuljetuksen aikana, ylittäessäsi ruohottomia aluieita ja silloin kun sitä kuljetetaan työalueille ja sieltä pois.
11) Älä koskaan käynnistä ruohonleikkuria ilman kivisuojusta tai ruohonkeruusäkkiä, tai jos koneen suojukset ovat vaurioituneet.
12) Älä muuntele moottorin säätimiä, äläkä käytä mootoria ylinopeudella.
13) Itsevetävän mallin ollessa kyseessä, laita vaihteisto vapaalle ennen moottorin käynnistämistä.
14) Käynnistä moottori varovasti ohjeiden mukaisesti ja pidä jalkasi hyvin kaukana terästä.
15) Älä kallista ruohonleikkuria sitä käynnistäessäsi. Käynnistä ruohonleikkuri aina tasaisella maaperällä, eikä pitkäruohoisella tai muuten esteisellä alueella.
16) Älä lähesty käsin tai jaloin pyöriviä osia. Pysyttele aina kaukana ruohonkeruuaukosta.
17) Älä nosta tai kuljeta ruohonleikkuria moottorin käynnissä oltaessa.
18) Pysäytä moottori ja irrota sytytystulpan johto: - ennen mitä tahansa toimea leikkutason alla tai ennen jätteiden kerääjän puhdistamista;
- ennen ruohonleikkurin huoltoa, puhdistusta tai tarkistusta;
- jos osut vieraaseen esineeseen. Varmista ettei ruohonleikkuri ole vahingoittunut ja huolla mahdolliset vauriot ennen sen uudelleen käyttöä;
- mikäli ruohonleikkuri alkaa täristä oudosti (Etsi tärinän aiheuttaja välittömästi ja huolehdi tarpeellisten tarkastusten suorittamisesta erikoistuneessa huoltoliikkeessä).
19) Pysäytä moottori:
- joka kerta kun jätät ruohonleikkurin yksin.

Sähkökäyntisen mallin kyseessä ollessa, poista myös avain;

• ennen polttoaineen lisäystä;
• joka kerta kun laitat tai poistat ruohonkeruusäkin;
• ennen kun säädät leikkuukorkeuden.

20) Vähennä kaasua ennen moottorin pysäyttämistä. Sulje polttoaineen syöttö työn päätyttyä moottorin käyttöohjekirjan selosteen mukaisesti.

21) Työn aikana, säilytä varren pituinen turvaetäisyys pyörivästä terästä.

D) HUOLTO JA SÄILYTYS

1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle.
2) Älä koskaan jätä ruohonleikkuria suljettuun tilaan tyhjentämättä bensiinitankkia, koska bensiinistä vapautuvat höyryt saattavat päästä kosketukseen liekin, kipinän tai kuumuuden lähteen kanssa.
3) Anna moottorin jäähtyä ennen ruohonleikkurin siirtämistä mihin tahansa tilaan.
4) Tulipalovaaran vähentämiseksi poista ruohonjätteet, lehdet tai ylimääräinen rasva moottorin, pakoputken, akun ja bensiinivaraston läheisyydestä. Älä jätä täysinäisiä ruohonkeruusäkkejä sisätilaan.
5) Tarkasta usein kivisuojan ja ruohonkeruusäkin tila ja mahdollinen kuluminen ja vaurioituminen. 6) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylmä.
7) Käytä suojakäsineitä aina terää käsitellessäsi.
8) Tarkista aina terän tasapaino ennen sen teroittamista. Kaikki terää koskevat toimenpiteet (irrotus, teroitus, tasapainotus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneissa keskukssissa.
9) Turvallisuussyistä älä koskaan käytä konetta, jos siinä on kuluneita tai vioittuneita osia. Vaurioituneet osat täytyy vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisiä varaosia. Alkuperäisistä laadultaan poikkeavat osat voivat vahingoittaa laitetta ja heikentää käyttäjän turvallisuutta.

E) KULJETUS JA LIIKUTTAMINEN

1) Aina laitetta liikuteltaessa, nostettaessa, kuljetettaessa tai kallistettaessa, tulee:
- käyttää tukevia työkäsineitä;
- tarttua koneeseen kohdista, joista saadaan varma ote, koneen paino ja sen jakautuminen huomioiden;
- käyttää tarpeeksi monta henkilöä laitteen painon ja kuljetusvälineen tai sijoitus- tai noutopaikan huomioiden.
2) Kuljetuksen ajaksi kone on kiinnitettävä huolellisesti köysillä tai kettingeillä..

YMPÄRISTÖ

Ympäristönsuojelun tulee olla keskeisellä sijalla käytet- täessä laitetta.

– Vältä aiheuttamasta häiriötä naapureille.

– Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden hävitystä.
– Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, öljyn, bensiinin, akkujen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavalliseen roskikseen vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.
– Kun laite otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen.

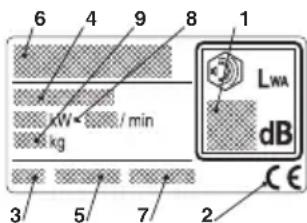

TUOTTEEN TUNNISTAMINEN

Tuote tunnistetaan koneen tuote- ja sarjanumeron perusteella.

Ne on merkitty tarraan, joka on kiinnitetty koneen run- koon:

1. Melutaso direktiivin 2000/14/EY mukaisesti
2. Yhdenmukaisuuden merkki direktiivin 2006/42/EY
3. Valmistusvuosi
4. Ruohonleikkurin malli
5. Sarjanumero
6. Valmistajan nimi ja
   osoite 7. Tuotekoodi 8. oottorin teho ja kierrosnopeus
7. Paino kiloina

6 4 9 8 1 kW / min kg 3 5 7 2 LWA dB CE

Välittömästi laitteen hankinnan jälkeen kopioi tunnusnumerot (3 - 4 - 5) käsikirjan viimeisellä sivulla oleviin kohtiin.

OHJAUSLAITTEISSA OLEVIEN MERKKIEN KUVAUS (joissa varusteena)

21 22 23 STOP 24 25 26 27

1. Hidas 22. Nopea 23. Starter
2. Moottorin pysäytys 25. Veto kytketty
3. Lepoasento 27. Moottorin käynnistys

Melutason ja tärinätason maksimiarvot

Mallille	454	504	554	554AVS
Akustisen paineen taso ohjaajan korvassa(säädöksen 81/1051/ETY perusteella).... db(A) 81,6 83,5 85,2 82- Epätarkka mittaus (2006/42/EY - EN 27574) db(A) 1,2 1,0 0,7 1,2
Akustisen tehon mitattu taso (direktiivin2000/14/EY, 2005/88/EY perusteella).... db(A) 95,3 95,5 97,6 96- Epätarkka mittaus (2006/42/EY - EN 27574) db(A) 0,4 0,4 0,4 1,0
Akustisen tehon taattu taso (direktiivin2000/14/EY, 2005/88/EY perusteella).... db(A) 96 96 98 98
Tärinätaso (säädöksen EN 1033 perusteella) m/s2. 5,4 6,3 6,2 2,0- Epätarkka mittaus (2006/42/EY - EN 12096) m/s2. 0,4 0,9 0,6 0,8

TÄRKEÄÄ

Moottoria ja akkua koskevat ohjeet löytyvät niiden käyttöoppaista.

Tähdellä (*) merkityt varusteet ovat vakiovarusteena vain tietyissä malleissa tai maakohtaisissa versioissa.

Eräissä malleissa ei ole kaasun säädintä. Moottorin käyntinopeus on valmiiksi säädetty niin, että moottori toimii optimaalisesti ja tuottaa mahdollisimman vähän pakokaasuja.

SYMBOLIT

Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta.

Symbolien merkitykset:

Huomio: Lue käyttöohjekirja ennen ruohonleikkurin käyttöä.

Varoitus! Pidä sivulliset kaukana. Varo uloslentäviä esineitä.

Varoitus! Älä työnnä kättä tai jalkaa kotelon alle koneen käydessä. Irrota sytytystulpan johdin sytytystulpasta ennen korjaustöiden aloitusta.

Varoitus! Kallista ruohonleikkuri aina taaksepäin alustan puhdistu-

sta varten. Bensiiniä ja öljyä saattaa valua muulla tavoin kallistettaessa.

JOHDANTO

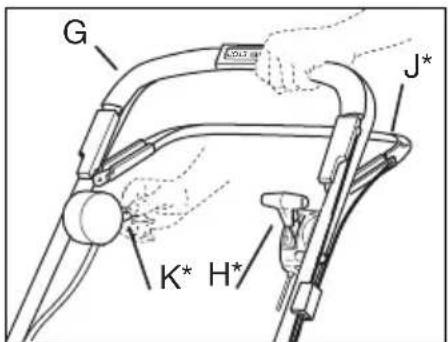

Typ I

G J* K* H*

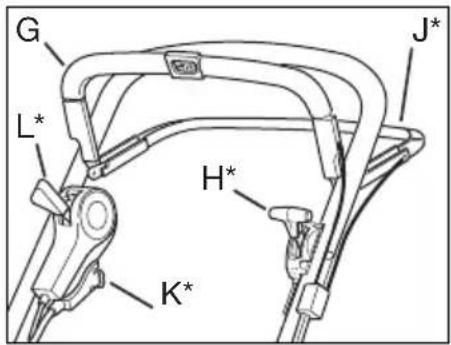

Typ II

G L* H* K* J*

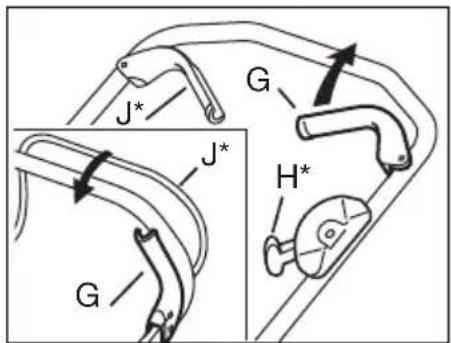

Typ III

G Käynnistys/pysäytyssanka

H Kaasun säädin (*)

J Kytkinsanka (*)

K Sähkökäynnistys (*)

L Variaattorin säädin (*)

ASENNUS

PAKKAUKSEN IRTO-OSAT

2 ruohonkeruulaitteen pidintä

4 ruuvia em. pitimiin

1 virta-avain (*)

1 akkulaturi (*)

1 kuusiokoloavain

1 hylsyavain

+ Ohjekirjat

HUOM - Laite voidaan toimittaa niin, että jotkut osat ovat valmiiksi asennettuina.

HUOMIO - Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Pakkausten hävitys on suoritettava voimassa olevia säännöksiä noudattaen.

TYÖNTÖAISA (Tyyppi I-II)

1. Käännä ylös työntöaisan alaosa.
2. Kiinnitä työntöaisan yläosa aluslevyillä ja käsipyörillä. Asenna oikealle puolelle silmukka käynnistyskahvalle (kuva 1).
3. Tiukkaa työntöaisan alaosan käsipyörät. Kun ne on tiukattu, työntöaisan korkeutta voidaan sää-tää tiukkaamalla ruuvit A oheisella avaimella. (kuva 2)

TYÖNTÖAISA (Tyyppi III)

1. Irrota käsipyörät rungosta ja asenna työntöaisan alaosa ruuveille B (kuva 3).
2. Kiinnitä työntöaisan yläosa aluslevyillä ja käsipyörillä. Asenna oikealle puolelle silmukka käynnistyskahvalle (kuva 1).
3. Tiukkaa työntöaisan aláosan käsipyörät. Kun ne on tiukattu, työntöaisan korkeutta voidaan sää-tää.

KAAPELIPIDIN

Kiinnitä vaijerit kaapelinpidikkeisiin (kuva 4):

D: Käynnistys/pysäytysvaijeri + kytkinvaijeri (*)
E: Kaasuvaijeri (*) + kytkinvaijeri (*)
F: Sähkökaapeli (*) + variaattorivaijeri (*)

VARIAATTORIN SÄÄDIN (\*)

Toimitettaessa variaattorivaijeri on säädetty niin, että voimansiirto ei vaurioidu. Vaijeria on mahdollisesti kiristettävä, katso kohta VARIAATTORIVAIJERIN SÄÄTÖ kappaleessa HUOLTO.

KERUULAITE

Käännä keruuluukku ylös ja asenna kaksi keruulait- teen pidintä mukana toimitetuilla ruuveilla. Pitimet on merkitty «L» ja «R». Ne pitää asentaa ruohonleikkurin takaosan merkintöjen mukaisesti (kuva 5).

Kangaskeruulaite (*): Asenna kangaspussi terä- skehykseen ja kiinnitä pussi muovikanteen (kuva 6).

Muovikeruulaite (*): Paina yhteen keruulaitteen puoliskot ja asenna yläosa (kuva 7). Avaa koneen luukku ja kiinnitä keruulaite pitimiin.

HUOM! Ruohonleikkuria voidaan käyttää ilman keruulaitetta. Ruoho jää silloin leikkurin taakse.

AKKU (\*)

Akkuneste on myrkyllistä ja syövyttävää. Se voi aiheuttaa vakavia vammoja ym. Varo, ettei happoa pääse iholle, silmiin tai vaatt-teille.

Ennen ensimmäistä käyttöä akkua on ladattava 24 tunnin ajan, katso kappale HUOLTO, AKKU. Työnnä virta-avain (*) virtalukkoon.

RUOHONLEIKKURIN KÄYTTÖ

COMBI (\*)

Uudessa ruohonleikkurissasi on 3 toimintoa yhdessä koneessa:

1. "MULTICLIP"

Toimitettaessa kone on varustettu tulpalla (P), joka on asennettu poistoaukkoon (kuva 8). Konetta voidaan käyttää Multiclip-leikkuuseen, jossa leikattu ruoho hienonnetaan ennen kuin se putoaa maahan. Ruohojäte putoaa sitten nurmikon pohjalle ja maatuu. Näin nurmi saa samalla ravinteita. Irrota tulppa painamalla sisään salpa (R - kuva 8a). Varmista tulppaa asentaessasi, että molemmat tapit osuvat reikiin ja tulppa lukittuu paikalleen.

43 Combi:

Irrota tulppa irrottamalla siipimutteri (kuva 8b).

2. KERUU

Kokoa mukana toimitettu keruulaite (kuva 6, 7). Avaa luukku, irrota tulppa ja ripusta keruulaite koneen taakse. Leikattaessa ruohojäte kerätään keruulaitteeseen. Levitä jäte sitten kompostin päälle tai levitä kukka-penkkiin lannoitteeksi.

3. RUOHON TAAKSEJÄTTÖ

Käytä leikkuria ilman tulppaa ja keruulaitetta (luukku suljettuna). Leikkuri jättää jälkeensä hienontamattoman leikkuujätteen.

MOOTTORIN KÄYNNISTÄMINEN

1. Käynnistä ruohonleikkuri tasaisella ja kovalla alustalla. Älä käynnistä korkeassa ruohikossa.
2. Tarkista, että sytytystulpan johdin on kytketty sytytystulppaan.
3. Paina käynnistys/pysäytyssanka G työntöaisaa vasten. HUOM! Käynnistys/pysäytyssanka G on pidettävä painettuna. Muuten moottori pysähtyy (kuva 9).
   4a Käynnistys käsin: Pidä kiinni käynnistyskahvasta ja käynnistä moottori nykäisemällä käynnistysnarusta.
   4b Sähkökäynnistys (K*): Käynnistä moottori kääntämällä virta-avainta myötäpäivään. Vapauta avain, kun moottori käynnistyy. Tee vain lyhyitä käynnistysyrityksiä, jotta akku ei tyhjene.
4. Paras leikkuutulos saavutetaan käyttämällä moottoria täydellä kaasulla.

MOOTTORIN PYSÄYTTÄMINEN

Moottori voi olla erittäin kuuma heti pysäytyksen jälkeen. Älä koske äänenvaimentimeen, sylinteriin tai jäähdytysripoihin. Palovammojen vaara.

Pysäytä moottori vapauttamalla käynnistys/ pysäytyssanka G (kuva 9).

Jos käynnistys/pysäytyssanka ei toimi, pysäytä moottori irrottamalla sytytystulpan johdin sytytystulpasta. Toimita ruohonleikk-kuri valtuutettuun huoltokorjaamoon tarkastusta varten.

TAKAPYÖRÄVETO (\*)

Kytke veto päälle painamalla kytkinsanka J työntöaisaa vasten. Kytke veto pois päältä vapauttamalla kytkinsanka J (kuva 9).

NOPEUS (\*)

Älä siirrä variaattorin säädintä, kun moottori ei ole käynnissä. Tämä voi vaurioittaa variaattorin toimintaa.

Säädä nopeus sopivaksi siirtämällä variaattorin säädin yhteen 4 asennosta (kuva 10).

Nopeusasennot ovat:

Asento n. 2,8 km/h

Älä säädä leikkuukorkeutta niin pieneksi, että terä/terät osuvat alustan epätasai-suuksiin.

Ruohonleikkuri on varustettu säätövivulla leikkuukorkeuden säätöä varten. Vedä vipua ulospäin ja säädä leikkuukorkeus sopivaksi yhdeksän säätöasennon avulla (kuva 11).

NEUVOJA NURMIKON HOITOON

Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat erilaista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet koskien leikkauskorkeutta ko. kasvualueella.

Huomioi, että suurin osa nurmikosta koostuu yhdestä kerroksesta ja yhdestä tai useammasta arkista. Jos arkit leikataan kokonaan nurmikko vahingoittuu ja uudelleenkasvu on vaikeaa.

Yleisesti seuraavat ohjeet ovat voimassa:

- liian matala leikkaus aiheuttaa nurmikkoon

repeämiä ja ohentumista, aiheuttaen läikikkään ulkonään.
- kesällä leikkauksen on oltava korkeampi maaperän kuivumisen välttämiseksi;
- älä leikkaa märkää ruohoa. Tämä saattaa heikentää terän tehokkuutta, koska ruoho tartuu ja aiheuttaa repeämiä nurmikkoon.
- jos ruoho on erittäin korkeaa, suosittelemme ensin leikkaamaan laitteen sallimalla maksimikorkeudella ja sen jälkeen uudelleen 2-3 päivän kuluttua.

HUOLTO

TÄRKEÄÄ – Säännöllisesti ja huolellisesti suoritettu huolto on välttämätön koneen turvallisuuden ja oikean toiminnan takaamiseksi ja säilyttämiseksi.

Käytä aina tukevia työkäsineitä suorittaessasi koneen puhdistus-, huolto- tai säätötoimenpiteitä.

Mikäli joudutaan käsittelemään koneen takaosaa, tulee konetta kallistaa ainoastaan moottorin ohjekirjasessa esitetyltä sivulta, kirjasen ohjeiden mukaisesti.

PUHDISTUS

Puhdista kone huolellisesti vedellä aina käytön jälkeen, poistaen alustan sisään kerääntyneet ruohon jäännökset ja muta, jotka kuivuessaan saattavat vaikeuttaa seuraavaa käynnistystä.

Leikatun ruohon hankaus saattaa ajan mittaan aiheuttaa alustan sisäosan maalin irtoamisen; tällöin on maalia välittömästi paikkailtava ruosteenestomaalilla, sillä ruoste voi syövyttää metallia.

Irrota voimansiirron kotelo irrottamalla ruuvit S (kuva 12) ja puhdista voimansiirto (*) ja käyttöhihna (*) harjalla tai paineilmalla 1-2 kertaa vuodessa.

Vetopyörien (*) sisäpuolet tulisi puhdistaa kerran kaudessa. Irrota molemmat pyörät. Harjaa tai puhalla ruoho ja lika pois hammaspyörästä ja pyörän hammaskehästä (kuva 13).

AKKU (\*)

Normaalikäytössä akku latautuu moottorin käydessä.

Jos moottoria ei voi käynnistää virtaavaimella, akku voi olla tyhjä.

Irrota akku avaamalla akkuluukku, avaa akun pistoke ja ota akku pois (kuva 16). Kytke mukana toimitettu akkulaturi akkuun ja kytke akkulaturi seinäpistorasiaan. Lataa akkua vähintään 24 tunnin ajan (kuva 17).

Kun akku on täyteen ladattu, asenna akku paikalleen ja kytke pistoke (kuva 18).

Akkulaturia ei saa kytkeä suoraan moottorin puolei- seen pistokkeeseen. Akkulaturia ei saa käyttää käynnistysapuna, silla laturi voi vaurioitua.

TALVISÄILYTYS

Irrota akku ja säilytä se täyteen ladattuna (katso edellä) kuivassa ja viileässä paikassa (lämpötila 0 - +15° C). Lataa akku täyteen vähintään kerran talvikauden aikana.

Ennen ajokauden alkua akku on ladattava 24 tunnin ajan.

KYTKINVAIJERIN SÄÄTÖ (\*)

Jos veto ei kytkeydy päälle, kun kytkinsanka painetaan työntöaisaa vasten tai jos leikkuri tuntuu laiskalta tai hitaalta, voi syynä olla voimansiirron kytkimen luistaminen. Säädä silloin kytkinvaijeri seuraavasti (Moottori pysähtyneenä):

1. Kun kytkinsanka on vapautettu, koneen tulisi liikkua taaksepäin ilman vastusta. Ellei näin ole, kierrä säätönippaa T sisään, kunnes kone liikkuu esteettä (kuva 19).
2. Kun kytkinsanka on n. 2 cm painettuna (asento 1), konetta liikutettaessa pitää tuntua vastusta. Kun kytkinsanka on täysin painettuna (asento 2), koneen ei pitäisi liikkua. Kierrä säätönippaa T ulos, kunnes kytkin toimii oikein.

VARIAATTORIVAIJERIN SÄÄTÖ (\*)

Jos variaattorin säätimen eri asentojen (asento 3 ja) nopeusasetusten ero tuntuu liian pieneltä tai sitä ei ole, variaattorivaijeria on ehkä säädettävä (kuva 10).

1. Aja ruohonleikkurilla muutaman minuutin ajan asennossa
2. Jos variaattorivaijerissa tuntuu välystä nipassa Y, sitä on kiristettävä. Löysää lukitusmutteria X ja kiristä vaijeri kiertämällä ulos nippaa Y, kunnes vaijeri on nipassa ilman välystä.
3. Tiukkaa lukitusmutteri X.

HUOM! Kiristä vaijeria vain sen verran, että se on nipassa ilman välystä Y. Jos vaijeria kiristetään liikaa, käyttöhihna saattaa kulua ja/tai muu voimansiirto saattaa vaurioitua. Käyttöhihnan uusinnan jälkeen säätö pitää aina aloittaa nippa Y täysin sisään kierrettynä.

MOOTTORITYYNY

Tarkasta vaimennuselementti ja eristeholkit kahde-

sti kaudessa (kuva 20). Vaihda vialliset tai kuluneet osat.

TERÄN VAIHTO

Terien vaihtaminen: irrota ruuvi (kuva 21, 22). Asenna uusi terä niin, että meistetty logo on ylöspäin terän kiinnikettä kohti (ei alaspäin). Asenna kuvan mukaisesti. Tiukkaa ruuvi kunnolla. Tiukkuus 40 Nm. Terien uusinnan yhteydessä pitää myös terän kiinnitysruuvi uusia.

Terälle tehtävät toimenpiteet on aina parasta jättää erikoistuneiden huoltoliikkeiden suoritettaviksi, koska näillä on hallussaan asianmukaiset työvälineet.

Tässä laitteessa tulee käyttää teriä, joissa koodi:
81004131/0 (mallille 454 - kuva 21)
81004132/0 (mallille 454 - kuva 22)
81004143/0 (mallille 504 - kuva 21)
81004135/0 (mallille 504 - kuva 22)
81004144/0 (mallille 554 - kuva 21)
81004134/0 (mallille 554 - kuva 22)

Terissä tulee aina olla merkintä ▲Jatkuvan tuotekehityksen vuoksi nämä terät saatetaan ajan kuluessa vaihtaa uudenlaisiin, mutta terät pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.

SÄILYTYS

Bensiiniä ei saa säilyttää polttonestesäiliössä yli yhden kuukauden ajan.

Puhdista leikkuri huolellisesti ja säilytä se sisällä kuivassa paikassa.

HUOLTO

Alkuperäisiä varaosia on saatavana valtuutetuista huoltokorjaamoista ja monilta jälleenmyyjiltä.

Suosittelemme, että kone toimitetaan valtuutettuun huoltoliikkeeseen huoltoa, kunnossapitoa ja turvalaitteiden tarkastusta varten kerran vuodessa.

Ota huoltoa ja varaosia koskevissa kysymyksissä yhteys koneen ostopaikkaan.

SIKKERHETSFORSKRIFTER

A) GENERELLE RÅD
