DE Handgeführter Rasenmäher - GEBRAUCHSANWEISUNG

DE WICHTIG: Ehe der Motor zum ersten Mal in Betrieb gesetzt wird, sind die im Handbuch des Motors enthaltenen Anweisungen aufmerksam zu lesen. ACHTUNG! Vor der Inbetriebsetzung den Stand des Öls prüfen.

DE DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali) 25

LÖSA DELAR I KARTONGEN

+ Instruktionsböcker

ANMÄRKNING - Maskinen kan levereras med vissa komponenter monterade.

SICHERHEITSTECHNISCHE HINWEISE

A) ALLGEMEINE HINWEISE

1) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Benützen Sie den Rasenmäher für den Zweck, zu dem er bestimmt ist, d.h. um das Gras zu mähen und zu sammeln. Unzweckmäßiger Gebrauch kann gefährlich sein und die Maschine beschädigen.Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft):

- Transport von Personen, Kindern oder Tieren auf der Maschine;

• Mitfahren auf der Maschine:
• Verwenden der Maschine zum Ziehen oder Schieben von Lasten:
• Verwenden der Maschine für das Sammeln von Laub oder Abfall;
• Verwenden der Maschine zum Schneiden von Hecken oder zum Schneiden von anderen Pflanzen außer Rasen;
• Verwenden der Maschine durch mehr als eine Person;
• Betätigen des Messers in graslosen Bereichen.
  3) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
  4) Benutzen Sie nie den Rasenmäher:
• Während Personen, besonders Kinder oder Tiere in der Nähe sind.
• Wenn der Benutzer Medikamente oder Mittel eingenommen hat, die seine Reaktionsfähigkeit und seine Aufmerksamkeit beeinträchtigen können.
  5) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

B) VORBEREITENDE MAßNAHMEN

1) Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen.
2) Überprüfen Sie sorgfältig das ganze Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine weggeschleudert werden oder die Schneideinheit und den Motor beschädigen könnten (Steine, Äste, Eisendrähte, Knochen usw.).
3) WARNUNG: GEFAHR! Benzin ist hochgradig entflammbar:

• Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf.
• Tanken Sie nur im Freien und benutzen Sie einen Trichter. Rauchen Sie während des Tankens, sowie bei jeder Handhabung mit Benzin nicht.
• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluß nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte.
• Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.

4) Tauschen Sie beschädigte Auspufföpfe aus.
5) Vor jedem Gebrauch eine allgemeine Kontrolle durchführen, durch Sichtkontrolle den Zustand der Messer prüfen, und kontrollieren, ob die Schrauben, und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Messer und Schrauben nur satzweise ausgetauscht werden.
6) Bevor Sie einen Mähvorgang anfangen, sind die Schutzeinrichtungen an der Auswurföffnung zu montieren (Grasfangeinrichtung oder Prallblech).

C) HANDHABUNG

1) Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln können.
2) Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung.
3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen.
4) Achten Sie immer auf einen guten Stand an Hängen.
5) Führen Sie die Maschine nur im Schritttempo und vermeiden Sie, sich vom Grasmäher ziehen zu lassen.
6) Mähen Sie quer zum Hang und niemals auf- oder abwärts.
7) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
8) Mähen Sie nicht an Hängen mit einer Neigung über 20°.
9) Seien Sie besonders vorsichtig, wenn Sie die Maschine zu sich heranziehen.
10) Halten Sie das Schneidwerkzeug an, wenn der Mäher beim Transport über andere Flächen als Gras anzukippen ist, und wenn Sie die Maschine zur Mähfläche hin- und wieder abtransportieren.
11) Benutzen Sie niemals die Maschine mit beschädigten Schutzeinrichtungen oder ohne angebaute Schutzeinrichtungen, z.B. ohne Prallbleche und/oder Grasfangeinrichtungen.
12) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.
13) Bei Ausführungen mit Motorantrieb, lösen Sie die Kupplung des Radantriebs, bevor Sie den Motor starten.
14) Starten oder betätigen Sie den Anlaßschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem Schneidwerkzeug.
15) Beim Starten oder Anlassen des Motors darf die Maschine nicht gekippt werden. Starten Sie den Motor nur auf einer flachen Ebene ohne Hindernisse oder hohes Gras.
16) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden Teilen. Halten Sie sich immer entfernt von der Auswurföffnung.
17) Heben Sie oder tragen Sie niemals eine Maschine mit laufendem Motor.
18) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:

• Bevor Sie einen Eingriff unter der Schneideplatte vornehmen oder Verstopfungen im Auswurfkanal beseitigen.
• Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihn durchführen.
• Nachdem ein Fremdkörper getroffen wurde. Prüfen Sie ob am Rasenmäher Schäden entstanden sind und beseitigen Sie diese, bevor die Maschine wieder benutzt wird.
• Falls der Rasenmäher auf ungewöhnliche Weise zu vibrieren beginnt (Sofort die Ursachen der Vibrationen ausfindig machen und die notwendigen Untersuchungen in einem Fachbetrieb durchführen lassen).
  19) Der Motor ist abzustellen:

- Wenn Sie die Maschine unbewacht verlassen. Bei den Ausführungen mit elektrischem Anlasser, den Zündschlüssel herausziehen.

- Bevor Sie nachtanken.

- Jedesmal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird.

– Vor der Einstellung der Schnitthöhe.

20) Bevor Sie den Motor abstellen, reduzieren Sie das Gas. Die Benzinzuführung ist bei Arbeitende zu schließen, indem Sie die Anweisungen im Handbuch des Motors befolgen.

21) Behalten Sie immer bei der Arbeit den Sicherheitsabstand vom rotierenden Schneidwerk. Er entspricht der Länge des Handgriffs.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.

2) Bewahren Sie niemäls die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Berührung kommen.

3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.

4) Um Brandgefahr zu vermeiden, halten Sie Motor und Auspufftopf, den Platz für die Batterie sowie den Platz, an dem die Benzinkanister gelagert werden, frei von Gras, Blättern oder austretendem Fett (Öl). Keine Behälter mit gemähtem Gras in einem Raum aufbewahren.

5) Prüfen Sie regelmäßig Prallblech und Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.

6) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.

7) Ziehen Sie feste Handschuhe an, wenn Sie das Schneidwerk abnehmen und wieder einbauen.

8) Beim Schleifen des Messers ist auf dessen Auswuchten zu achten. Alle Arbeiten, die das Messer (Ausbau, Schärfen, Auswuchten, Einbau und/oder Auswechseln) betreffen sind aufwändige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern. Außer Sicherheitsgründen müssen diese Arbeiten daher immer in einem Fachbetrieb ausgeführt werden.

9) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die Teile müssen ersetzt und dürfen niemals repariert werden. Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

E) TRANSPORT UND UMSTELLUNG

1) Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren oder Kippen der Maschine beachtet werden:

- Feste Arbeitshandschuhe benutzen;

– Die Maschine unter Berücksichtigung des Gewichts, und seiner Aufteilung an festen Haltepunkten befestigen, die eine sichere Aufnahme garantieren;

- eine dem Gewicht und den Eigenschaften des Transportmittels bzw. der Aufstellposition entsprechende Anzahl Personen einsetzen.

2) Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten.

UMWELTSCHUTZ

Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung.

• Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Batterien, Filter, beschädigten Teilen oder allen sonstigen umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für ihre Wiederverwendung sorgt.
• Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstoffhof übergeben werden.

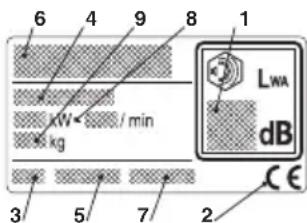

PRODUKTIDENTITÄT

Die Produktidentität wird durch die Artikel- und Seriennummer der Maschine bestimmt.

Befindet sich auf diesem Aufkleber (am Fahrgestell der Maschine angebracht):

1. Schalleistungspegel gemäß Richtlinie 2000/14/CE

2. Konformitätszeichen (CE) nach der Richtlinie 2006/42/EG

3. erstellungsjahr 4. Typ des Rasenmähers

4. Kennummer 6. Name

und Anschrift des Herstellers 7. Artikelnummer 8. Motorleistung und Drehzahl 9. Gewicht in kg

6 4 9 8 1 LWA dB kW / min kg 3 5 7 2 CE

Tragen Sie sofort nach dem Kauf der Maschine die Kennnummern (3 - 4 - 5) in die entsprechenden Felder auf der letzten Seite des Handbuchs ein.

BESCHREIBUNG DER SYMBOLE AN DEN BEDIENELEMENTEN (wo vorgesehen)

21 22 23 STOP 24 25 26 27

1. Langsam 22. Schnell 23. Choke

2. Motor Stillstand 25. Antrieb eingeschaltet

3. Pause 27. Motor starten

Maximale Geräusch- und Vibrationswerte

Für Modell	454 504 554 554				AVS
Gewichteter Schalldruck am Ohr des Bedieners (gemäß der Norm 81/1051/EWG)	db(A)	81,6	83,5	85,2	82
- Messungenauigkeit (2006/42/EG - EN 27574)	db(A)	1,2	1,0	0,7	1,2
Gemessener Schallleistungspegel (gemäß Richtlinie 2000/14/EG, 2005/88/EG)	db(A)	95,3	95,5	97,6	96
- Messungenauigkeit (2006/42/EG - EN 27574)	db(A)	0,4	0,4	0,4	1,0
Garantierter Schallleistungspegel (gemäß Richtlinie 2000/14/EG, 2005/88/EG)	db(A)	96	96	98	98
Gewichteter Vibrationspegel (gemäß der Norm EN 1033)	m/s2	5,4	6,3	6,2	2,0
- Messungenauigkeit (2006/42/EG - EN 12096)	m/s2	0,4	0,9	0,6	0,8

WICHTIG

Für die Anweisungen des Motors und der Batterie, die betreffende Gebrauchsanweisungen lesen.

Ausstattungen, die mit einem Stern (*) gekennzeichnet sind, gehören nur bei bestimmten Modellen oder Ausführungen für bestimmte Länder zur Standardausstattung.

Einige Modelle haben keinen Gashebel. Die Motordrehzahl ist so eingestellt, dass der Motor optimal arbeitet und die Abgase minimiert werden.

SYMBOLE

An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerksamkeit geboten sind.

Bedeutung der Symbole:

Achtung: Vor dem Gebrauch des Rasenmähers lesen Sie die Gebrauchsanweisungen.

Warnung! Stellen Sie sicher, dass sich niemand im Gefahrenbereich des Mähers aufhält. Es können Gegenstände herausgeschleudert werden.

Warnung! Wenn die Maschine in Betrieb ist, dürfen weder Hände noch Füße unter die Haube gelangen. Bevor mit Reparaturarbeiten begonnen wird, ist das Zündkerzenkabel von der Zündkerze abzuziehen.

Warnung! Kippen Sie den Rasenmäher beim Reinigen des Untergestells stets

nach hinten. Beim Kippen in eine andere Richtung können Benzin und Öl auslaufen.

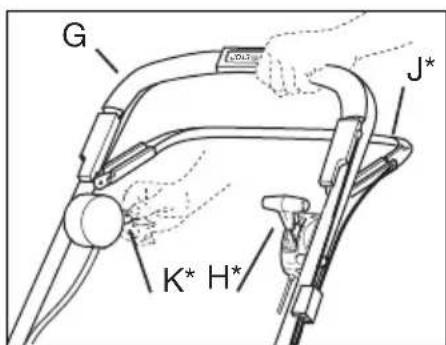

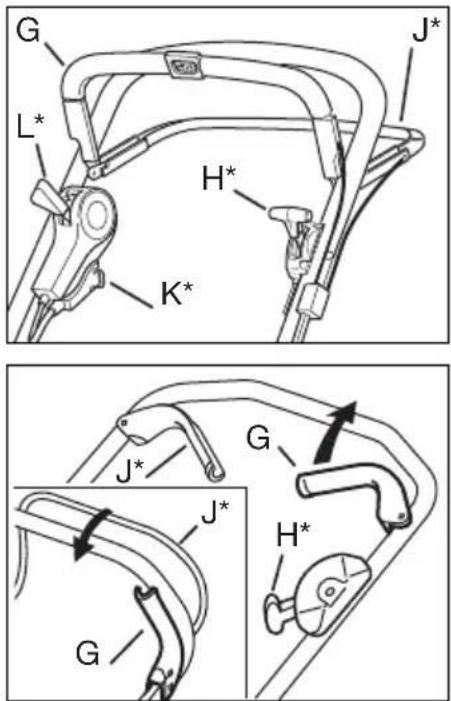

EINLEITUNG

Typ I

G K* H* J*

Typ II

G L* H* K* J* J* J* G H*

Typ III

G Start-/Stopp-Bügel

H Gasregulierung (*)

J Kupplungsbügel (*)

K Elektrostarter (*)

L Geschwindigkeitsregler (*)

MONTAGE

EINZELTEILE IM KARTON

2 Halterungen für den Grasfangkorb

4 Schrauben für die Halterungen

1 Startschlüssel (*)

1 Batterieladegerät (*)

1 Innensechskantschlüssel

ANMERKUNG - Einige Komponenten können bei der Lieferung bereits montiert sein.s

ACHTUNG – Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen.

Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

FÜHRUNGSHOLM (Typ I-II)

1. Unterteil des Führungsholms nach oben klappen.
2. Das Oberteil des Führungsholms mit Scheiben und Flügelmuttern befestigen. Auf der rechten Seite wird außerdem ein Halter für den Startgriff montiert (Abb. 1).
3. Flügelmuttern am Unterteil des Führungsholms fest anziehen. Wenn diese fest angezogen sind, kann die Höhe des Führungsholms durch Anziehen der Schrauben A mit dem beiliegenden Schlüssel justiert werden. (Abb. 2)

FÜHRUNGSHOLM (Typ III)

1. Die Flügelmuttern vom Chassis lösen und das Unterteil des Führungsholms an den Schrauben B befestigen (Abb. 3).
2. Das Oberteil des Führungsholms mit Scheiben und Flügelmuttern befestigen. Auf der rechten Seite wird außerdem ein Halter für den Startgriff montiert (Abb. 1).
3. Flügelmuttern am Unterteil des Führungsholms fest anziehen. Wenn diese fest angezogen sind, kann die Höhe des Führungsholms justiert werden.

KABELHALTER

Kabel und Züge durch die Kabelhalter führen (Abb. 4):

D: Start-/Stopp-Zug + Kupplungsseilzug (*)
E: Gaszug (*) + Kupplungsseilzug (*)
F: Elektrokabel (*) + Geschwindigkeitsreglerseilzug (*)

GESCHWINDIGKEITSREGLER (\*)

Bei der Auslieferung des Rasenmähers ist der Seilzug des Geschwindigkeitsreglers so eingestellt, dass das Getriebe nicht beschädigt wird. Es kann sein, dass der Seilzug nachgespannt werden muss, siehe "JUSTIERUNG DES SEIL-ZUGS DES GESCHWINDIGKEITSREGLERS" im Abschnitt "WARTUNG".

GRASFANGKORB

Die Abdeckung anheben und die beiden Halter für den Grasfangkorb mit den mitgelieferten Schrauben montieren. Die Halter haben die Markierungen «L» und «R» und werden an den entsprechenden Markierungen an der Rückseite des Mähers montiert (Abb. 5).

Grasfangkorb aus Stoff (*): Den Stoffsack über den Stahlrahmen ziehen und mit dem Kunststoffverschluss fixieren (Abb. 6).

Grasfangkorb aus Kunststoff (*): Die beiden Hälften zusammenfügen und danach das Oberteil befestigen (Abb. 7).

Die Abdeckung der Maschine öffnen und den Grasfangkorb in die Halterungen einhängen.

BITTE BEACHTEN! Der Rasenmäher kann auch ohne Grasfangkorb betrieben werden. Das geschnittene Gras sammelt sich dann in einem Strang hinter der Maschine.

BATTERIE (\*)

Die Flüssigkeit in der Batterie ist giftig und ätzend. Sie kann schwere Verätzungen etc. hervorrufen. Kontakt mit Haut, Augen und Kleidern unbedingt vermeiden.

Vor dem Start muss die Batterie 24 Stunden geladen werden, siehe WARTUNG, BATTERIE.

Den Zündschlüssel (*) in das Zündschloss stecken.

GEBRAUCH DER MASCHINE

COMBI (\*)

Ihr neuer Rasenmäher verfügt über zwei unterschiedliche Funktionen:

1. "MULCHING"

Bei der Lieferung befindet sich ein Stopfen (P) in der Auswurföffnung (Abb. 8). Die Maschine kann für "Mulching"-Mähen verwendet werden, bei dem die abgeschnittenen Grashalme in kleinste Stücke zerteilt werden. Diese Stücke fallen dann in die Rasenfläche, wo sie verrotten und den Rasen dadurch auf natürliche Weise düngen.

Die Sperre (R - Abb. 8a) drücken, um den Pfropfen zu entfernen. Beim Wiedereinsetzen des Pfropfens darauf achten, dass beide Zapfen in ihren Halterungen sitzen, so dass der Pfropfen einwandfrei fixiert wird.

43 cm Combi:

Die Flügelmutter abschrauben, um den Pfropfen zu entfernen (Abb. 8b).

2. GRASFANGKORB

Den beiliegenden Grasfangkorb montieren (Abb. 6, 7). Die Abdeckung öffnen, den Pfropfen entfernen und statt dessen den Grasfangkorb hinten an der Maschine einhängen.

Beim Mähen werden die abgeschnittenen Grashalme im Korb aufgefangen. Entleeren Sie den Korb auf dem Kompost oder verteilen Sie die Halme als Dünger auf Beeten.

3. HECKAUSWURF

Verwenden Sie die Maschine ohne Mulchkeil und Fangkorb (mit geschlossener Klappe). Das Gras wird hinter der Maschine ohne Feinverteilung ausgeworfen.

DEN MOTOR STARTEN

1. Den Rasenmäher auf einen ebenen und festen Untergrund stellen. Nicht in hohem Gras starten.
2. Kontrollieren, ob das Zündkabel an die Zündkerze angeschlossen ist.
3. Den Start-/Stopp-Bügel G zum Holm hin drücken. Bitte beachten! Der Start-/Stopp- Bügel G muss zum Holm hin gedrückt gehalten werden, damit der Motor nicht stehenbleibt (Abb. 9).
   4a Manueller Start: Den Starthandgriff festhalten und den Motor durch einmaliges kräftiges Ziehen am Startseil starten.
   4b Elektrostarter (K*): Motor anlassen, dazu den Zündschlüssel im Uhrzeigersinn drehen. Schlüssel loslassen, sobald der Motor anspringt. Immer nur kurze Anlaßversuche unternehmen, um die Batterie zu schonen.
4. Für beste Mähergebnisse sollte der Motor immer mit voller Drehzahl betrieben werden.

STOPP DES MOTORS

Der Motor kann unmittelbar nach dem Ausschalten sehr heiß sein. Schalldämpfer,

Zylinder oder Kühlrippen nicht berühren. Dies kann zu Verbrennungen führen.

Den Start-/Stopp-Bügel G (Abb. 9) loslassen, um den Motor auszuschalten.

Bei defektem Start-/Stopp-Bügel den Motor durch Abziehen des Zündkerzenkabels von der Zündkerze stoppen. Der Rasenmäher muss unverzüglich in einer autorisierten Werkstatt repariert werden.

HINTERRADANTRIEB (\*)

Zum Einschalten des Antriebes den Kupplungsbügel J zum Holm hin drücken. Den Antrieb durch Loslassen des Kupplungsbügels J wieder auskuppeln (Abb. 9).

GESCHWINDIGKEIT (\*)

Den Geschwindigkeitsregler nicht berühren, wenn der Motor still steht. Hierdurch kann dessen Funktion beeinträchtigt werden.

Eine geeignete Geschwindigkeit durch Verstellen des Reglers in eine der vier Positionen wählen (Abb. 10).

Die verschiedenen Positionen haben folgende Geschwindigkeiten:

Position : ca. 2,8 km/h

Position 2: ca. 3,1 km/h

Position 3: ca. 3,6 km/h

Position : ca. 4,5 km/h

SCHNITTHÖHE

Den Motor vor der Einstellung der Schnitthöhe abstellen. Die Schnitthöhe nicht so niedrig einstellen, dass das Schneidwerkze des Bodens in Berührung kommt.

Der Rasenmäher hat einen Ein-Hebel-Regler zum Einstellen der Schnitthöhe.

Den Hebel nach außen ziehen und eine der neun Positionen für die Schnitthöhe einstellen, die für Ihren Rasen am besten geeignet ist (Abb. 11).

EMPFEHLUNGEN FÜR DIE RASENPFLEGE

Jede Grasart besitzt unterschiedliche Eigenschaften und kann daher eine unterschiedliche Rasenpflege erfordern; beachten Sie immer die Hinweise auf der Verpackung der Rasensamen hinsichtlich Schnitthöhe in Bezug auf das Wachstum im jeweiligen Gartenbereich.

Es muss beachtet werden, dass der Großteil der Grasarten aus einem Stengel und einem oder mehreren Blättern besteht. Beim vollständigen Schneiden der Blätter wird der Rasen beschädigt und das Nachwachsen wird erschwert.

Im Allgemeinen gelten die folgenden Hinweise:

- ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen des Rasens und ein "fleckiges" Aussehen;

- im Sommer muss der Schnitt höher sein, um ein Austrocknen der Erde zu vermeiden;

- nasser Rasen darf nicht geschnitten werden; die

Schnittwirkung der Messer wird durch das anhaftende Gras vermindert und verursacht Ausrisse im Rasen; - bei besonders hohem Gras sollte ein Mähvorgang mit der höchsten Einstellung der Maschine und ein zweiter Mähvorgang nach zwei oder drei Tagen ausgeführt werden.

WARTUNG

WICHTIG – Eine regelmäßige und sorgfältige Wartung ist für ein Aufrechterhalten der Sicherheiten und ursprünglichen Leistungen der Maschine unabkömmlich.

Vor dem Beginn aller Reinigungs-, Wartungs- oder Einstellarbeiten an der Maschine müssen feste Arbeitshandschuhe angezogen werden.

Falls auf den unteren Teil zugegriffen werden muss, darf die Maschine nur in die Richtung gekippt werden, die in der Bedienungsanleitung des Motors angegeben ist, wobei folgende Anweisungen zu beachten sind.

REINIGUNG

Nach jedem Schneidevorgang muss die Maschine sorgfältig gewaschen werden; Grasreste und Erde, die sich im Chassis angesammelt hat muss entfernt werden, da diese das Anlassen nach dem Eintrocknen erschweren könnten.

Die Lackierung im Innenteil des Chassis kann sich im Laufe der Zeit durch den Abrieb des geschnittenen Grases lösen, hier müssen rechtzeitig Nachbesserungsarbeiten ausgeführt werden, um eine Rostbildung zu vermeiden.

Die Getriebeabdeckung durch Lösen der Schrauben S (Abb. 12) abnehmen und die Kraftübertragung (*) und den Treibriemen (*) ein-bis zweimal pro Jahr mit einer Bürste oder Druckluft reinigen.

Einmal pro Jahr muss das Treibrad (*) innen gereinigt werden. Beide Räder demontieren. Das Zahnrad und den Zahnkranz von Grasresten und Schmutz reinigen (Abb. 13).

BATTERIE (\*)

Bei normaler Anwendung während der Saison wird die Batterie durch den Motor geladen. Lässt sich der Motor nicht mit dem Zündschlüssel starten, muss die Batterie eventuell geladen werden.

Den Batteriekasten öffnen, den Anschlusskontakt zum Motor lösen und die Batterie herausziehen (Abb. 16). Das im Lieferumfang enthaltene Ladegerät an die Batterie anschließen und danach den Netzstecker des Ladegerätes in die Steckdose stecken und 24 Stunden laden (Abb. 17).

Nach dem Aufladen kann die Batterie wieder eingebaut und angeschlossen werden (Abb. 18). Das Batterieladegerät darf nicht direkt an den Anschluss des Motors angeschlossen werden. Es ist nicht möglich, den Motor mit dem Ladegerät als Stromquelle zu starten, außerdem kann das Ladegerät dadurch beschädigt werden.

AUFBEWAHRUNG ÜBER DEN WINTER

Die Batterie ausbauen und gut aufgeladen über den Winter an einem trockenen und kühlen Ort (zwischen 0°C und +15°C) aufbewahren. Mindestens einmal während der Winterpause ist die Batterie aufzuladen.

Vor Saisonbeginn die Batterie noch einmal 24 Stunden aufladen.

NACHSTELLEN DES KUPPLUNGSZUGES (\*)

Wird der Antrieb nicht eingekuppelt, wenn der Kupplungsbügel zum Holm hin gedrückt wird oder wenn der Mäher kraftlos oder langsam erscheint, kann dies daran liegen, dass die Kupplung schleift. Um diesen Defekt zu beheben, den Kupplungszug folgendermaßen nachstellen (bei ausgeschaltetem Motor):

1. Bei losgelassenem Kupplungsbügel muss sich die Maschine leicht rückwärts rollen lassen. Wenn dies nicht der Fall ist, den Justiernippel T eindrehen, bis sich der Mäher leicht rollen lässt (Abb. 19).
2. Ist der Kupplungsbügel ca. 2 cm gedrückt (Pos. 1), darf sich die Maschine nur schwer rollen lassen. Bei ganz heruntergedrückten Bügel (Pos. 2) darf sich die Maschine nicht rollen lassen. Den Justiernippel T so lange herausschrauben, bis dies erreicht ist.

EINSTELLUNG DES VERSTELLERSEILZUGS (\*)

Falls der Geschwindigkeitsunterschied zwischen den Stellungen des Verstellers für die Höchstgeschwindigkeit (Positionen 3 und ) Minimal oder Null ist, besteht die Möglichkeit, dass der Verstellerseilzug gespannt werden muss (Abb. 10).

1. Den Rasenmäher für einige Minuten in der Stellung laufen lassen.
2. Wenn ein gewisses Spiel des Verstellerseilzugs beim Nippel Y festgestellt wird, muss der Seilzug gespannt werden. Die Kontermutter X lockern, und den Seilzug durch Ausdrehen des Nippels Y spannen, bis am Seilzug kein Spiel mehr festgestellt werden kann.
3. Die Kontermutter X festziehen.

HINWEIS! Den Seilzug nur bis zu dem Punkt spannen, an dem das Spiel am Nippel Y gleich null ist. Wenn der Seilzug zu stark gespannt wird, kann der Treibriemen reißen, bzw. es könnten andere Teile des Antriebs beschädigt werden. Bei der Einstellung nach beispielsweise einem Riemenwechsel muss immer mit einem vollständig eingeschraubten Nippel Y begonnen werden.

STOSSDÄMPFER

Abb. 20. Kontrollieren Sie die Stoßdämpfer und Isolierhülsen zweimal pro Saison. Ersetzen Sie sie bei Beschädigung oder Verschleiß.

MESSERWECHSEL

Zum Auswechseln des Messers die Schraube lösen (Abb. 21, 22). Das neue Messer mit dem eingestanzten Logo nach oben zur Messerhalterung hin (also nicht zum Erdboden hin) montieren. Gemäß Abbildung wieder einbauen. fest anziehen. Anzugsdrehmoment 40 Nm.

Beim Auswechseln des Messers ist auch der Messerbolzen auszuwechseln.

Jeder Eingriff am Messer sollte bei einem spezialisierten Kundendienstzentrum ausgeführt werden, wo die geeigneten Ausrüstungen zur Verfügung stehen.

Bei dieser Maschine ist der Einsatz von Messern mit folgendem Code vorgesehen:

81004131/0 (für Modell 454 - Abb. 21)
81004132/0 (für Modell 454 - Abb. 22)
81004143/0 (für Modell 504 - Abb. 21)
81004135/0 (für Modell 504 - Abb. 22)
81004144/0 (für Modell 554 - Abb. 21)
81004134/0 (für Modell 554 - Abb. 22)

Die Messer müssen immer markiert sein. Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Messer im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

AUFBEWAHRUNG

Ein und dasselbe Benzin darf höchstens einen Monat im Tank bleiben.

Den Rasenmäher gründlich reinigen und ihn in einem trok-kenen, geschlossenen Raum lagern.

SERVICE

Original-Ersatzteile erhalten Sie in autorisierten Servicewerkstätten und bei vielen Fachhändlern.

Für den jährlichen Service, dir Wartung und zur Kontrolle der Sicherheitsvorrichtungen sollte die Maschine zu einer Servicestation gebracht werden.

Bei Fragen, die Service oder Ersatzteile betreffen, wenden Sie sich bitte an das Fachgeschäft, in dem Sie die Maschine gekauft haben.

SAFETY REGULATIONS

A) TRAINING

K Elektrische starter (*)

L Toerenregelaar (*)

MONTAGE

LOSSE ONDERDELEN IN DE DOOS

KABEL TOERENREGELAAR AFSTELLEN (\*)

RADY PRO PÉČI O TRÁVNÍK
