GEBRUIKSAANWIJZING 04-640 NEO tools

Veiligheid bij het praktische gebruik van accumaaiers

Instructie

• Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bediening en het juiste gebruik van het apparaat.
• Laat het apparaat nooit bedienen door kinderen of personen die niet bekend zijn met de bedieningsinstructies. Nationale voorschriften kunnen de precieze leeftijd van de gebruiker voorschrijven.
• Maai nooit als er andere mensen, vooral kinderen of huisdieren, in de buurt zijn.
• Vergeet niet dat de operator of gebruiker verantwoordelijk is voor ongelukken of gevaren voor andere mensen of het milieu.

Voorbereiding

• Draag tijdens het maaien altijd stevig schoeisel en een lange broek. Bedien de machine niet met blote voeten of op open sandalen. Vermijd beschadigde kleding die te los zit of die bungelende bandjes of linten heeft.
• Inspecteer zorgvuldig de ruimte waar het apparaat gebruikt gaat worden en verwijder alle voorwerpen die in het apparaat terecht kunnen komen.
• Controleer messen, bouten en mesassemblageapparatuur altijd op slijtage of schade voor gebruik. Vervang versleten of beschadigde onderdelen in assemblages om het evenwicht te bewaren. Vervang beschadigde of onleesbare platen.

Gebruik

• Bot alleen bij daglicht of met goed kunstlicht.
  • Vermijd het maaien van nat gras.
• Zorg er altijd voor dat je benen op een helling stevig staan.
  • Kom op, nooit rennen.
• Maai dwars op de helling, nooit omhoog of omlaag.
• Wees extra voorzichtig wanneer je van richting verandert op een helling.
  • Maai niet op te steile hellingen.
• Let goed op wanneer u achteruit rijdt of het apparaat naar u toe trekt.
• Schakel de aandrijving van de maai-elementen uit als het apparaat moet worden gekanteld wanneer het op andere oppervlakken dan gras wordt verplaatst en wanneer het van en naar het maalgebied wordt vervoerd.
• Gebruik het apparaat niet met beschadigde afdekkingen of behuizingen of zonder veiligheidsvoorziening, bijv. de gesloten grasafdekkingen en/of bakken.
• Start de motor voorzichtig volgens de instructies en zorg ervoor dat de voeten uit de buurt van het snijelement zijn.
• Kantel de machine niet bij het starten van de motor, behalve als dit nodig is tijdens het opstarten. Kantel in dat geval niet meer dan nodig en til alleen het deel op dat van de machinist is verwijderd.
• Start het apparaat niet terwijl u voor de uitstroomopening staat.
• Houd uw handen of voeten niet in de buurt van draaiende onderdelen. Zorg ervoor dat de uitwerppoort niet verstopt raakt.
• Draag het apparaat niet met draaiende motor.
• Stop het apparaat en verwijder de vergrendeling voor onderhoud als de batterijen in de bussen zitten. Zorg ervoor dat alle bewegende delen niet in beweging zijn
  ➢ elke keer dat je het apparaat verlaat,

  voordat u de uitlaat schoonmaakt of indrukt,
  voordat u het apparaat controleert, reinigt of repareert,
  na geraakt te zijn door een vreemd voorwerp. Controleer de unit op schade en voer indien nodig reparaties uit voordat u de unit opnieuw opstart en gebruikt.
  als het apparaat overmatig begint te trillen (onmiddellijk controleren)
  ▶ controleer op schade,

• elk beschadigd onderdeel vervangen of repareren,
• Controleer losse onderdelen en draai ze vast.

Onderhoud en opslag

- Houd alle moeren, bouten en schroeven in goede staat om er zeker van te zijn dat het apparaat veilig werkt.

- Controleer de grasbak regelmatig op slijtage of schade.

- Wees voorzichtig met machines met meerdere messen, omdat de rotatie van één snijelement de rotatie van andere messen kan veroorzaken.

- Wees voorzichtig bij het afstellen van het apparaat om te voorkomen dat uw vingers tussen de bewegende bladen en de vaste delen van het apparaat komen.

- Laat het apparaat altijd afkoelen voordat u het de volgende keer opstart.

• Pas op voor het lemmet van de messen. De messen draaien nog steeds als de motor is uitgeschakeld - verwijder de beschadigde assemblage voor onderhoud.
• Vervang om veiligheidsredenen versleten of beschadigde onderdelen. Gebruik alleen originele reserveonderdelen en uitrusting.

LET OP! Ondanks het inherent veilige ontwerp, het gebruik van velligheldsmaatregelen en extra beschermende maatregelen, bestaat er altijd een risico op restletsel tijdens het gebruik.

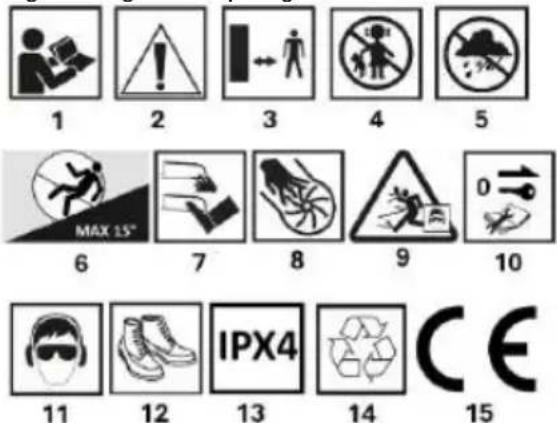

Uitleg van de gebruikte pictogrammen

1 2 3 4 5 MAX 15° 6 7 8 9 10 IPX4 11 12 13 14 CE 15

1.WAARSCHUWING! Lees de bedieningsinstructies 2.WAARSCHUWING: Gevaar

3.Houd omstanders op gepaste afstand

1. Houd kinderen uit de buurt van het gereedschap

Bescherm het apparaat tegen vocht

6.Maximale helling van 15°

7.Kijk uit voor scherpe mesranden.

8.Messen draaien als de motor is uitgeschakeld

1. Pas op voor gevaarlijk afval

2. Verwijder de vergrendeling voor onderhoud als de batterijen in de houders zitten.

3. Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming)

4. Gebruik beschermende kleding - schoeisel

1. Selectief gerecycled

15.Voldoet aan de eisen van Europese normen en richtlijnen

OPMERKING: Deze apparatuur kan worden gebruikt door kinderen en mensen met beperkte fysieke en mentale capaciteiten en gebrek aan ervaring en vertrouwdheid met de apparatuur als er toezicht of instructie wordt gegeven over hoe de apparatuur veilig te gebruiken, zodat de bijbehorende risico's worden begrepen. Kinderen mogen niet met de apparatuur spelen. Kinderen zonder toezicht mogen de uitrusting niet schoonmaken of onderhouden.

VEILIGHEIDSREGELS VOOR OPLADERS EN BATTERIJEN

JUISTE OMGANG MET EN GEBRUIK VAN BATTERIJEN

• Het opladen van de batterij moet onder controle van de gebruiker staan.
• Laad de batterij niet op bij temperaturen onder 0°C.
• Laad de accu's alleen op met de door de fabrikant aanbevolen oplader. Het gebruik van een oplader die is ontworpen om eerander type batterij op te laden, brengt brandgevaar met zich mee.
• Houd de batterij uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting van de batterijpolen kan brandwonden of brand veroorzaken.

Bij beschadiging en/of verkeerd gebruik van de batterij kunnen gassen vrijkomen. Ventileer de ruimteçaadpleeg een arts in geval van ongemak De gassen kunnen de luchtwegen beschadigen.

• Onder extreme omstandigheden kan er vloeistof uit de batterij lekken. Vloeistof die uit de batterij lekt, kan irritatie of brandwonden veroorzaken. Ga als volgte werk als er een lek wordt gedetecteerd:
• Veeg de vloeistof voorzichtig af met een doek. Vermijd contact van de vloeistof met de huid of ogen.
• als de vloeistof in contact komt met de huid, moet het betreffende lichaamsdeel onmiddellijk worden gewassen met veel schoon water of neutraliseer de vloeistof met een mild zuur zoals citroensap of azijn.
• als de vloeistof in de ogen komt, spoel ze dan onmiddellijk met veel schoon water gedurende minstens 10 minuten en raadpleeg een arts.

- Gebruik geen beschadigde of gewijzigde batterijen. Beschadigde of gewijzigde batterijen kunnen zich onvoorspelbaar gedragen, wat kan leiden tot brand, explosies of gevaar voor letsel.

De batterij mag niet worden blootgesteld aan vocht of water.

• Houd de batterij altijd uit de buurt van een warmtebron. Laat de batterij niet gedurende langere tijd achter in een omgeving met hoge temperaturen (in direct zonlicht, in de buurt van radiatoren of ergens waar de temperatuur hoger is dan 45°C).
• Stel de batterij niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.

OPMERKING: Een temperatuur van 130°C kan worden gespecificeerd als 265°F.

Alle oplaadinstructies moeten worden opgevolgd en de accu mag niet worden opgeladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzing. Verkeerd opladen of opladen bij temperaturen buiten het opgegeven bereik kan de accu beschadigen en het risico op brand vergroten.

REPARATIE VAN DE BATTERIJ:

• Beschadigde batterijen mogen niet worden gerepareerd.
  Reparaties aan de batterij zijn alleen toegestaan door de fabrikant een erkend servicecentrum.
• De gebruikte batterij moet naar een inzamelpunt voor gevaarlijk afval worden gebracht.

VEILIGHEIDSINSTRUCTIES VOOR DE OPLADER

• De lader mag niet worden blootgesteld aan vocht of water. Het binnendringen van water in de lader verhoogt het risico op schokken. De lader mag alleen binnenshuis in droge ruimtes worden gebruikt.

- Haal de stekker van de oplader uit het stopcontact voordat u onderhoud of reiniging uitvoert.

- Gebruik de oplader niet op een ontvlambaar oppervlak (bijv. papier, textiel) of in de buurt van ontvlambare stoffen. Door de temperatuurstijging van de oplader tijdens het opladen bestaat er brandgevaar.

- Controleer elke keer voor gebruik de staat van de oplader, de kabel en de stekker. Als er schade wordt geconstateerd - gebruik de lader dan niet. Probeer de lader niet te demonteren. Laat alle reparaties over aan een erkende onderhoudswerkplaats. Een onjuiste installatie van de lader kan leiden tot een risico op elektrische schokken of brand.

- Kinderen en lichamelijk, emotioneel of geestelijk gehandicapte personen, evenals andere personen van wie de ervaring of kennis onvoldoende is om de lader met alle veiligheidsmaatregelen te bedienen, mogen de lader niet bedienen zonder toezicht van een verantwoordelijke persoon. Anders bestaat het gevaar dat het apparaat verkeerd wordt gebruikt, met letsel tot gevolg.

Als de lader niet wordt gebruikt, moet deze worden losgekoppeld van het lichtnet.

Alle oplaadinstructies moeten worden opgevolgd en de accu mag niet worden opgeladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzingVerkeerd opladen of opladen bij temperaturen buiten het opgegeven bereik kan de accu beschadigen en het risico op brandvergroten.

OPLADER REPARATIE

• Een defecte lader mag niet worden gerepareerd. Reparaties aan de lader zijn alleen toegestaan door de fabrikant of een erkend servicecentrum.

ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis.

Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk.

Li-lon-batterijen kunnen gaan lekken, in brand vllegen of exploderen als ze te warm worden of als er kortsluiting optreedt. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. Li-lon-batterijen bevatten elektronische veiligheidsvoorzieningen die bij beschadiging kunnen leiden totb r a n d of ontploffing van de batterij.

CONSTRUCTIE EN TOEPASSING

De maaier werkt op een accu. Hij wordt aangedreven door een borstelloze motor. De maaier is ontworpen voor het maaien van gazons in de huis- tuin. Gebruik alleen accessoires die geschikt zijn voor dit apparaat en volg de instructies in de handleiding. Het gras moet in gelijkmatige stroken

worden gemaaid. De maaier kan worden geduwd of getrokken. De maaier is alleen bedoeld voor amateurgebruik.

WAARSCHUWING! Gebruik het apparaat niet voor andere doeleinden dan waarvoor het bedoeld is.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding.

Fig. A	Beschrijving
1	Starthendel voor de maaier
2	Startknop
3	Bovenste maaiarmvergrendeling
4	Vulniveauklep voor de grascontainer
5	Houder voor grasopvangbak
6	Achterklep
7	Instelhendel maaihoogte
8	Deksel batterijcompartiment
9	Voorwielen
10	Handgreep voor maaigeleider
11	Bovenste arm van de maaihendel
12	Onderste arm van maaiopzetstuk
13	Grasopvangbak
14	Handvat om de maaier te dragen
15	Vergrendeling onderste maaiarm
16	Achterwielen
17	Messchede
Fig. B	Beschrijving
1	Deksel batterijcompartiment
2	Instelhendel maaihoogte
3	Veiligheidssleutel
4	Batterijaansluiting
5	Afdekking van mulchhulpstuk
6	Afstelling maaibalkhoek
7	Vergrendelingshendel
Fig. C	Beschrijving
1	Instelhendel maaihoogte
2	Schaal voor maaihoogte-instelling
Fig. D	Beschrijving
1	Handgreep voor maaigeleider
2	Starthendel voor de maaier
3	Startknop
4	De grascontainer heeft ruimte
5	Grascontainer vol
Fig. E	Beschrijving
1	Voorwielen
2	Maaimes
3	Gras uitwerptunnel
4	Achterklep
5	Achterwielen
6	Bevestigingsbout voor maaimes
7	Positiepennen maaiblad

APPARATUUR EN ACCESSOIRES

• Maaier - 1 stuk.
• Grasvanger met handvat - 1 stuk.
• Mulchkussen - 1 stuk.
  • Veiligheidssleutel - 1 stuk.
  • Vergrendelingsknoppen - 2 stuks.
• Schroeven en sluitringen - 2 kpl.
• Technische documentatie - 3 stuks.

VOORBEREIDING OP HET WERK

ATTENTIE: Verwijder de batterijen en de veiligheidssleutel Fig. B3 voordat u het apparaat instelt. Start het apparaat niet voordat alle onderdelen correct zijn gemonteerd.

HOOGTEVERSTELLING HANDGREEP

De vergrendelknoppen van de handgreep bevinden zich aan beide zijden van de handgreep Fig. A15. Het vergrendelen of ontgrendelen moet voor elke knop parallel worden uitgevoerd. De hoogte van de handgreep kan in een aantal standen worden ingesteld, afhankelijk van de behoeften, zoals de lengte van de bestuurder van de maaier.

- Draai de vergrendelingsknop fig. B7 aan beide zijden van de maaier. De vergrendelingspen zal uit de mof komen, waardoor de maaier kan worden afgesteld.

- Pak de onderste handgreep stevig vast en stel de hoogte in. Draai de vergrendelingsknop Fig. B6 terug wanneer de vergrendelingspen

samenkomt met de inbus, waardoor de positie en de handgreep/geleider worden vergrendeld.

• Open de uitwerpklep en verwijder de grasvanger door aan de hendel te trekken (de sleutel moet verwijderd zijn).
• Druk de vergrendelknoppen van de bovenste handgreep in en draai ze Fig. A3 rechtsom. Klap vervolgens de bovenste handgreep omlaag.
• De demontage gebeurt analoog, in omgekeerde volgorde.

INSTALLATIE VAN EEN GRASVANGER

• Til het deksel van de uitlaat Fig. A6.
• Trek de mulchmat uit Fig. B5
• Hang de grasvanger fig. A13 op met de haken aan de stang. De grasvanger heeft een handige handgreep fig. A5 om hem te dragen en het gras te verwijderen. 6. Sluit de uitwerpklep fig. A6.

OPMERKING: Zorg er altijd voor dat de grasvanger goed vastzit.

MAAIHOOGTE INSTELLEN

WAARSCHUWING! Schakel de maaler uit en ontkoppel de accu's of verwijder de veiligheidssleutel uit het stopcontact voordat u de maaihoogte-instelling wijzigt.

De maaihoogte wordt ingesteld met de maaihoogtehendel Fig. C1 in zes standen tussen 25-75 mm.

• Verwijder de veiligheidssleutel.
• Trek de maaihoogte-instelhendel Afb. C1 uit de uitsparing.
• Selecteer de gewenste maaihoogte door de maaiinstelhendel te bewegen Fig. C2.
• Plaats de maaihoogte-instelhendel in een van de geselecteerde vergrendelingsuitsparingen van de maaihoogte-instelhendel op de maaierbehuizing. Houd tijdens het afstellen de maaier vast met de voorste handgreep Afb. A14.

TRANSPORTGREEP

De maaier heeft een handige en praktische draaggreep op de behuizing. De maaier moet door twee personen worden gedragen Fig. A14.

BEDIENING EN INSTELLINGEN

AAN/UIT

OPMERKING!

Gebruik altijd batterijen van hetzelfde type met een gelijke oplaadgraad.

Controleer voor elk gebruik de laadstatus van beide batterijen.

WAARSCHUWING! De batterijen moeten in de bussen fig. B4 in het compartiment fig. A7 worden geplaatst voordat het apparaat wordt opgestart. Het apparaat heeft 2 batterijen nodig, anders start het niet. De batterijen moeten dezelfde capaciteit hebben en evenveel lading om het apparaat correct te laten werken. De grasmaaier heeft een veiligheidssleutel in het batterijvak die in het stopcontact moet worden gestoken om het apparaat te laten werken. Als u de veiligheidssleutel niet in het stopcontact steekt, kan de maaier niet starten, ook al zijn de accu's geplaatst.

WAARSCHUWING! Voordat u het apparaat in gebruik neemt, moet u ervoor zorgen dat de schakelaar in de uit-stand staat en dat alle onderdelen goed gemonteerd zijn, zoals beschreven in deze handleiding.

AAN - UIT

• Open het deksel van het batterijvak Fig. A7.
• Plaats de batterijen fig. B4 en plaats de veiligheidssleutel in de aansluiting fig. B3.

OPMERKING: De maaler is uitgerust met een veiligheidsschakelaar om per ongeluk starten te voorkomen.

De maaier heeft een gecombineerde schakelaar met twee hendels.

Inschakelen

• Houd de vergrendelknop van de schakelaar ingedrukt Fig. D3.
• Draai een van de schakelaarhendels tegen de hendel en houd Fig. D2 vast.
• Laat de druk op de vergrendelknop van de schakelaar los.

Uitschakelen

- Laat de schakelhendel los en wacht tot het snijblad stopt met draaien.

LET OP! Tijdens het opstarten moet de veiligheidsschakelaar telkens worden ingedrukt. Probeer nooit de schakelaarveiligheidsknop of de schakelaarhendel in de aan-stand te vergrendelen.

Alle onderdelen moeten goed gemonteerd zijn en voldoen aan de vereisten om een goede werking van de maaier te garanderen. Elk defect veiligheidsonderdeel of onderdeel moet onmiddellijk worden

gerepareerd of vervangen. De maaielementen draaien nog als de motor is uitgeschakeld.

AANWIJZINGEN VOOR VEILIG GEBRUIK

• Bij het maaien van lang gras moet geleidelijk, in lagen, worden gewerkt.
• Verplaats de maaier in een vloeiende beweging door te duwen of te trekken terwijl u de handgreep met beide handen vasthoudt.
• Houd de werkende maaier uit de buurt van harde voorwerpen en gewassen.
• Gebruik de maaier alleen als het gras droog is.
• De maaisnelheid moet ongeveer 1 meter per 4 seconden zijn.
• Leeg de grasvanger regelmatig.
• Gebruik je gezond verstand als je het maaigebied nauwkeurig probeert te bestrijken.
  De maaier kan worden gebruikt met of zonder de gemonteerde grasvanger fig. A13, met het mulchhulpstuk fig. B5.

WAARSCHUWING! Gebruik de maaier niet zonder de trechter met het uitwerpdeksel omhoog Fig. A6.

ATTENTIE Wanneer u de maaier gebruikt, mag u de maaier met batterijen niet blootstellen aan direct zonlicht, vooral niet gedurende langere perioden zonder toezicht. De accu's kunnen gedurende deze tijd zeer heet worden. Een verhoging van de temperatuur kan zowel de accu als de maaier beschadigen. Zodra de kritieke temperatuur wordt overschreden, kan spontane verbranding en zelfs explosie van de accu's optreden. Stel de accu's nooit bloot aan direct en langdurig zonlicht!

BEDIENING EN ONDERHOUD

WAARSCHUWING! Verwijder de batterijen uit het apparaat en maak de veiligheidssleutel los voordat u overgaat tot installatie, afstelling, reparatie of bediening.

SCHOONMAKEN

• Verwijder na elke maaibeurt alle grasresten die zich in de behuizing van het maairmes hebben opgehoopt Fig. E2.
• De motorbehuizing moet zoveel mogelijk vrij zijn van stof en vuil.
• Reinig de ventilatiesleuven in het motorhuis om te voorkomen dat ze verstopt raken door grasresten.
• Veeg het apparaat schoon met een schone doek of blaas het uit met perslucht onder lage druk.
• Water of chemische reinigingsmiddelen mogen niet worden gebruikt voor het reinigen
• Zorg ervoor dat er geen water in het apparaat komt.
• Verwijder de grasvanger na gebruik en reinig grondig om schimmel en geur te voorkomen.

ONDERHOUD EN OPSLAG

• Controleer of het snijblad niet beschadigd is door het raken van harde voorwerpen, indien nodig het snijblad slijpen of vervangen.
• Controleer of de uitwerpopening naar de grasvanger vrij is.
• Controleer de grasvanger op slijtage en vervorming.
• Gebruik alleen originele accessoires en originele reserveonderdelen.
• Tijdens het opbergen kan de handgreep worden ingeklapt zoals hierboven beschreven.
• Wanneer het apparaat niet wordt gebruikt, moet het worden bewaard op een droge, koele plaats, buiten het bereik van kinderen.
• Bewaar het apparaat met verwijderde batterijen.
• Niet bewaren bij temperaturen boven 40°C

MAAIMES VERVANGEN

OPMERKING: Wacht tot het snijblad volledig tot stillstand is gekomen, verwijder de batterijen uit het apparaat en maak de veiligheidssleutel los. Gebruik handschoenen bij het verwisselen van het mes.

• Verwijder de grasvanger.
• Draai de maaier "op zijn kant".
• Pak het snijblad stevig vast of blokkeer het bijvoorbeeld met een stuk hout (gebruik beschermende handschoenen).
• Draai de bevestigingsbout Fig. E7 van het maairnes met een sleutel los door naar links te draaien.
• Vervang of slijp het snijblad (bij vervanging door een nieuw snijblad moet het snijblad dezelfde grootte en hetzelfde gewicht hebben).
• Bevestig het snijmes door te werk te gaan zoals hierboven beschreven in omgekeerde volgorde (de bevestigingsgaten fig. E6 in het snijmes moeten op de aspennen zitten).
• Het is het beste om een gekwalificeerd persoon het snijblad te laten slijpen of vervangen door originele onderdelen.

Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant.

BEVEILIGING

De maaier is uitgerust met de volgende veiligheidssystemen, die de machine uitschakelen in geval van gevaarlijke omstandigheden.

• Bescherming tegen overbelasting
• Bescherming tegen oververhitting
• Bescherming tegen overontlading van de batterij.

PROBLEEMOPLOSSING

Maaier start niet

• Ontbrekende of verkeerd geplaatste batterijen. In dit geval moeten de opgeladen batterijen correct worden geplaatst.
• Batterijproblemen, lage voltages - laad de batterij op of vervang deze.
• De veiligheidssleutel zit niet in het contactslot - deze moet erin worden gestoken.

Motor stopt na korte tijd met lopen

• Batterij bijna leeg - laad de batterij op of vervang deze.
• Snijhoogte te laag - moet worden verhoogd.

Motor bereikt maximum toerental niet

• Verkeerd geplaatste batterijen - plaats ze op de juiste manier volgens de instructies.
• Batterij bijna leeg - laad de batterij op of vervang deze.
• Problemen met de aandrijflijn - voor reparatie naar een erkend servicecentrum brengen.

Mes draait niet (onmiddellijk uitschakelen!)

• Vreemd voorwerp zoals een tak die in het mes vastzit - verwijderen.
• Problemen met de aandrijflijn - voor reparatie naar een erkend servicecentrum brengen.

Te veel trillingen (onmiddellijk uitschakelen!)

- Slecht gebalanceerd of ongelijk versleten blad - vervangen.

BEOORDELINGSGEGEVENS

Draadloze maaier 04-640
Parameter	Waarde
Voedingsspanning	2x18 VDC0 36 V DC
Onbelast spiltoerental	3280 min^-1
Beschermingsgraad	IPX4
Beschermingsklasse	III
Snijbreedte	380 mm
Aantal aanpassingen van de maaihoogte	6
Bereik maaihoogte	25-75cm
Capaciteit grasvanger	45L
Massa	13 kg
Jaar van productie	2024
04-640 geeft zowel het type als de aanduiding van de machine aan

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdrukniveau	LpA = 78,4 dB(A) K=3 dB(A)
Geluidsvermogen	LwA = 90,2 dB(A) K=3,0 dB(A)
Waarden trillingsversnelling	a_n = 1,23 m/s^2 K=1,5 m/s^2

Informatie over geluid en trillingen

Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniiveau LpA en het geluidsvermogenniveau LwA (waarbij K de meetonzekerheid is). De trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde a _h (waarbij K de meetonzekerheid is).

Het geluidsdrukniveau Lp A , het geluidsvermogensniveau Lw A en de trillingsversnellingswaarde ah die in deze instructies worden genoemd, zijn gemeten in overeenstemming met EN 60335-2-77:2010. Het opgegeven trillingsniveau a h kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van de blootstelling aan trillingen.

Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.

Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig worden geschat, kan de totale blootstelling aan trillingen aanzienlijk lager uitvallen.

Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie.

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie ove afvalverwijdering. Afgedankte elektrische en elektronische apparatuu bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de menselijke gezondheid.

"GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d.w.z. Journal of Laws 2006 nr. 90 Item 631, zoals gewijzigd). Het kopieren, verwerken, publiceren, wijzigen voor commerciële doeleinden van de gehele handleiding en de afzonderlijke elementen zonder schriftelijke toestemming van GTX Polen is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming

Fabrikant: GTX Poland Sp. z o.o. Sp.k., 2/4 Pograniczna St. 02-285 Warschau

Product: Draadloze maaier

Model: 04-640

Handelsnaam: NEO TOOLS

Serienummer: 00001 ÷ 99999

Het hierboven beschreven product voldoet aan de volgende documenten:

Machinerichtlijn 2006/42/EG

Richtlijn elektromagnetische compatibiliteit 2014/30/EU

Richtlijn 2000/14/EG inzake geluidsemissie, gewijzigd door 2005/88/EG

RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU

Gegarandeerd geluidsvermogensniveau L_WA = 92 dB(A)

Gemeten geluidsvermogensniveau Lw A=90,2 dB(A) K=1,82 dB(A)

En voldoet aan de eisen van de normen:

EN 62841-1:2015+AC:2015+A11:2022; EN IEC 62841-4-3:2021+A11:2021;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 63000:2018

Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten

toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd.

Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden:

Ondertekend namens:

GTX Polen Sp. z o.o. Sp.k.

Kwaliteitsmedewerker GTX Polen

Warschau, 2024-11-27

PORTUGAL (PT)

TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS

CORTADOR DE RELVA SEM FIOS 04-640

ATENÇÃO: ANTES DE UTILIZAR A FERRAMENTA ELÉCTRICA, LEIA ATENTAMENTE ESTE MANUAL E GUARDE-O PARA REFERÊNCIA FUTURA.

REGRAS DE SEGURANÇA ESPECÍFICAS

INSTRUÇÕES DE SEGURANÇA PARA A UTILIZAÇÃO DE CORTADORES DE RELVA
