NAUDOJIMO INSTRUKCIJA 04-640 NEO tools

Belaidžių vejapjovių praktinio naudojimo sauga

Instrukcija

- Atidžiai perskaitykite instrukcijas. Susipažinkite su valdikliais ir teisingu jrenginio naudojimu.

• Niekada neleiskite su prietaisu dirbti vaikams ar asmenims, nesupažindintiems su prietaiso naudojimo instrukcijomis. Nacionaliniuose teisės aktuose gali būti nurodytas tikslus operatoriaus amžius.
• Niekada nepjaukite, kai šalia yra kitų žmonių, ypač vaikų ar naminių gyvūnu.
• Atminkite, kad operatorius arba naudotojas yra atsakingas už nelaimingus atsitikimus arba pavojus, kylančius kitiems žmonėms ar aplinkai.

Paruošimas

• Pjaudami visada avėkite tvirtą avalynę ir mūvėkite ilgas kelnes. Nedirbkite su mašina basomis kojomis arba avėdami atvirus sandalus. Venkite pažeistų drabužių, kurie yra per daug laisvi arba turi kabančių dirželių ar juostelių.
• Atidžiai apžiūrėkite vietą, kurioje bus naudojamas jrenginys, ir pašalinkite visus daiktus, kurie gali patekti i jrenginį.
• Prieš naudodami visada patikrinkite, ar peiliai, varžtai ir peilių surinkimo įranga nėra susidėvėję ar pažeisti. Pakeiskite susidėvėjusias ar pažeistas mazgų dalis, kad išlaikytumėte pusiausvyrą. Pakeiskite sugadintas arba nejskaitomas lenteles.

Naudokite

• Kosti tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
• Venkite pjauti šlapią żolę.
• Visada įsitikinkite, kad įkalnėje kojos tvirtai stovi.
  • Nagi, niekada nebék.
• Pjaukite skersai šlaito, niekada j viršų arba j apačią.
• Būkite ypač atsargūs keisdami važiavimo kryptį nuokalnėje.
• Nepjaukite pernelyg nuolaidžiuose šlaituose.
• Ypatingą dėmesį skirkite važiuodami atbuline eiga arba traukdami jrenginį i save.
• Išjunkite pjovimo elemento (-ų) pavarą, jei įrenginį reikia pakreipti, kai jį reikia perkelti ant kitokio nei žolė paviršiaus ir kai jis transportuojamas į pjovimo vietą ir iš jos.
• Nenaudokite prietaiso su pažeistais dangčiais ar korpusais arba be apsauginio įtaiso, pvz., uždaro žolės dangčio ir (arba) šiukšliadėžės.
• Atsargiai užveskite variklj pagal instrukcijas, žiūrėdami, kad kojos būtų toliau nuo pjovimo elemento (-ų).
• Paleidžiant variklj, mašinos nelenkite, išskyrus atvejus, kai ją reikia pakreipti paleidimo metu. Tokiu atveju nelenkite daugiau nei būtina ir kelkite tik tą dalj, kuri yra atokiau nuo operatoriaus.
• Nejjunkite prietaiso stovédami priešais išmetimo angą.
• Nelaikykite rankų ar kojų prie besisukančių dalių. Visada įsitikinkite, kad išmetimo anga neužsikimšusi.
• Nevežkite prietaiso su jjungtu varikliu.
• Prieš atlikdami techninę priežiūrą sustabdykite jrenginį ir nuimkite užrakto mazgą, kai akumuliatoriai yra lizduose. Isitikinkite, kad visos judančios dalys nejuda

kiekvieną kartą, kai atsitraukiate nuo prietaiso,
prieš valydami ar stumdydami lizda,
prieš tikrindami, valydami ar taisydami prietaisa,
pataikius i svetimkūnj. Prieš vėl jungdami ir naudodami jrenginj, patikrinkite, ar jis nepažeistas, ir, jei reikia, atlikite remonta.

jei prietaisas pradeda stipriai vibruoti (nedelsdami patikrinkite).
patikrinkite, ar nėra pažeidimų,
pakeiskite arba suremontuokite bet kurią sugadintą dalj,
Patikrinkite ir priveržkite atsilaisvinusias dalis.

Priežiūra ir saugojimas

• Saugokite visas veržles, varžtus ir sraigtus, kad jrenginys veiktų saugiai.
• Dažnai tikrinkite, ar žolės konteineris nėra susidėvėjęs arba pažeistas.
• Būkite atsargūs, jei naudojate daugiapeilių mašinas, nes sukantis vienam pjovimo elementui gali suktis kiti peiliai.
• Reguliuodami prietaisą būkite atsargūs, kad nepatektumėte pirštais tarp judančių peilių ir nejudančių prietaiso dalių.
• Prieš kitą paleidimą visada palikite jrenginį atvėsti.
• Saugokitės peilių ašmenų. Išjungus variklj, peiliai vis dar sukasi - prieš atlikdami techninę priežiūrą nuimkite pažeistą mazgą.
• Saugumo sumetimais pakeiskite susidėvėjusias ar pažeistas dalis. Naudokite tik originalias atsargines dalis ir įrangą.

DÉMESIO! Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, eksploatacijos metu visada išlieka likutinės traumos rizika.

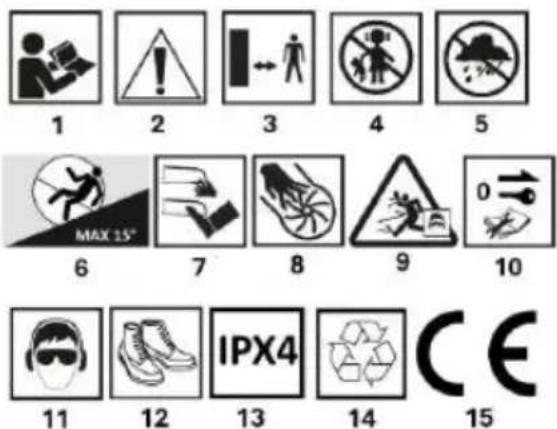

Naudojamų piktogramų paaiškinimas

1 2 3 4 5 MAX 15° 6 7 8 9 0 10 11 12 IPX4 13 14 CE 15

1.ISPÉJIMAS! Perskaitykite naudojimo instrukcija
2.Įspėjimas: pavojus
3.Laikykite pašalinius asmenis tinkamu atstumu
4.Keep vaikus nuo jrankio
Apsaugokite prietaisą nuo dręgmės
6.Didžiausias 15° nuolydis
7. Saugokitės aštrių peilių kraštų.
8.Peiliai sukasi, kai variklis išjungtas
9. Saugokitės pavojingu nuolaužu
10. Prieš atliekant techninę priežiūrą, kai baterijos yra lizduose, nuimkite blokavimo mazgą
11. Dévékite asmenines apsaugos priemones (apsauginius akinius, ausu apsaugą).
12.Naudokite apsauginius drabužius - avalynę
13.Apsaugos klasé IPX4
14. Selektyviai perdirbta
15. Atitinka Europos standartų ir direktyvų reikalavimus

PASTABA: Šią jranga gali naudoti vaikai ir asmenys, kurių fizinės ir protinės galimybės yra ribotos, kurie neturi patirties ir nėra susipažinę su šia jranga, jei jie prižiūrimi arba instruktuojami, kaip saugiai naudotis jranga, kad suprastų su ja susijusią riziką. Vaikai neturėtų žaisti su jranga. Neprižiūrimi vaikai neturėtų valyti ar prižiūrėti jrangos.

IKROVIKLIO IR AKUMULIATORIAUS SAUGOS TAISYKLÈS

TINKAMAS AKUMULIATORIAUS TVARKYMAS IR EKSPLOATAVIMAS

• Akumuliatoriaus ikrovimo procesą turėtų kontroliuoti naudotojas.
• Venkite ikrauti akumuliatorių esant žemesnei nei 0 °C temperatūrai.
• Akumuliatorius jkraukite tik gamintojo rekomenduojamu jkrovikliu. Naudojant jkroviklj, skirtą kito tipo akumuliatoriams jkrauti, kyla gaisro pavojus.
• Kai akumuliatorius nenaudojamas, laikykite ji atokiau nuo metalinių daiktų, pavyzdžiui, segtukų, monetų, raktų vinių, varžtų ar kitų smulkių metalinių daiktų, kurie gali trumpai sujungti akumuliatoriaus gnybtus. Trumpas akumuliatoriaus gnybtų sujungimas gali sukelti nudegimus arba gaisrą.

Pažeidus ir (arba) netinkamai naudojant akumuliatorių, gali išsiskirti duju. Išvėdinkite patalpą, atsiradus nemaloniems pojūčiams, kreipkitės į gydytoją. Dujos gali pažeisti kvėpavimo takus.

• Ekstremaliomis salygomis iš akumuliatoriaus gali ištekėti skysčio. Iš akumuliatoriaus ištekėjęs skystis gali sukelti dirginimą arba nudegimus. Aptikę nuotėki, elkitės taip:
• Atsargiai nuvalykite skystj šluoste. Venkite skysčio patekimo ant odos ar i akis.
• jei skystis pateko ant odos, atitinkamą kūno vietą reikia nedelsiant nuplauti dideliu kiekiu švaraus vandens arba neutralizuoti skystį švelnia rūgštimi, pavyzdžiui, citrinos sultimis arba actu.
• jei skysčio pateko i akis, nedelsdami plaukite jas dideliu kiekiu švaraus vandens bent 10 minučiu ir kreipkitės i gydytoja.
• Nenaudokite pažeisto ar modifikuoto akumuliatoriaus. Pažeistos ar modifikuotos baterijos gali veikti nenuspėjamai, todėl gali kilti gaisras, sprogimas ar pavojus susižeisti.

Akumuliatorius negali būti veikiamas drėgmės ar vandens.

• Akumuliatorių visada laikykite atokiau nuo šilumos šaltinio. Nepaliikite jo ilgesnį l a i k ą aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, šalia radiatorių arba bet kur, kur temperatūra viršija 45 °C).
• Nelaikykite akumuliatoriaus ugnyje ar aukštoje temperatūroje. Dėl ugnies arba aukštesnės nei 130 °C temperatūros gali įvykti sprogimas.

PASTABA: 130°C temperatūrą galima nurodyti kaip 265°F.

Būtina laikytis visų įkrovimo instrukcijų, o akumuliatoriaus negalima įkrauti temperatūroje, kuri neatitinka eksploatavimo instrukcijoje esančioje vardinių parametru lentelėje nurodytos temperatūros.

Netinkamai ikraunant arba naudojant temperatūrą, viršijančią nurodytą diapazoną, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

AKUMULIATORIAUS REMONTAS:

• Pažeistų baterijų negalima taisyti. Akumuliatorių leidžiama remontuoti tik gamintojui arba įgaliotam aptarnavimo centrui.
• Panaudotą akumuliatorių reikia nuvežti į tokio tipo pavojingu atliekų šalinimo centra.

JKROVIKLIO SAUGOS INSTRUKCIJOS

• Ijkroviklis negali būti veikiamas drėgmės ar vandens. Vandens patekimas i jkroviklj padidina elektros smūgio pavojų. Ijkroviklj galima naudoti tik patalpose, sausose patalpose.
• Prieš atlikdami bet kokią techninę priežiūrą ar valymą, atjunkite jkroviklj nuo elektros tinkło.
• Nenaudokite jkroviklio ant degių paviršių (pvz., popieriaus, tekstilės) arba šalia degių medžiagų. Dėl jkrovimo metu pakilusios jkroviklio temperatūros kyla gaisro pavojus.
• Kiekvieną kartą prieš naudodami patikrinkite jkroviklio, kabelio ir kištuko būklę. Jei randama pažeidimų, jkroviklio nenaudokite. Nebandykite išardyti jkroviklio. Visus remonto darbus patikėkite įgaliotoms techninės priežiūros dirbtuvėms.Netinkamai sumontavus jkroviklj, gali kilti elektros smūgio arba gaisro pavojus.
• Vaikai ir fiziškai, emociškai ar protiškai nejgalūs asmenys, taip pat kiti asmenys, kurių patirties ar žinių nepakanka, kad galėtų naudotis įkrovikliu laikantis visų saugos priemonių, neturėtų naudotis įkrovikliu be atsakingo asmens priežiūros. Priešingu atveju kyla pavojus, kad netinkamai elgiantis su prietaisu bus sužalotas žmogus.

Kai jkroviklis nenaudojamas, jis turi būti atjungtas nuo elektros tinklo.

Būtina laikytis visų įkrovimo instrukcijų, o akumuliatoriaus negalima įkrauti temperatūroje, kuri neatitinka eksploatavimo instrukcijoje esančioje vardinių parametru lentelėje nurodytos temperatūros.

Netinkamai ikraunant arba naudojant temperatūrą, viršijancią nurodytą diapazoną, galima sugadinti akumuliatorių ir padidintigalsropavojų.

İKROVIKLIŲ REMONTAS

- Sugedusio jkroviklio taisyti negalima. jkrovikli leidžiama taisyti tik gamintojui arba igaliotam aptarnavimo centrui.

DÈMESIO: prietaisas skirtas naudoti patalpose.

Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada išlieka rizika susižeisti darbo metu.

Li-Ion akumuliatoriai gali ištekėti, užsidegti arba sprogti, jei jie įkaista iki aukštos temperatūros arba įvyko trumpasis jungimas. Nelaikykite jų automobilyje karštomis ir saulėtomis dienomis. Neatidarykite akumuliatoriaus pakuotės. Li-Ion akumuliatoriuose yra elektroninių saugos įtaisų, kuriuos pažeidus akumuliatorius galių žs i d e g t i arba sprogti.

KONSTRUKCIJA IR TAIKYMAS

Vejapjovė yra akumuliatoriumi varoma mašina. Ją suka bešepetėlinis variklis. Vejapjovė skirta namų sodo vejoms pjauti. Naudokite tik šiam prietaisui tinkamus priedus ir laikykitės naudojimo instrukcijoje pateiktų nurodymų. Žolė turi būti pjaunama lygiomis juostomis. Vejapjovę galima stumti arba traukti. Šienapjovė skirta tik mėgėjiškam naudojimui.

|SPÉJIMAS! Nenaudokite jrenginio kitiems tikslams, nei numatyta.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo jrenginio sudedamąsias dalis, pavaizduotas šio vadovo grafiniuose puslapiuose.

A pav.	Aprašymas
1	Šienapjovės paleidimo svirtis
2	Pradžios mygtukas
3	Viršutinės šienapjovės svirties fiksatorius
4	Žolės kontinerio užpildymo lygio sklendė
5	Žolės gaudyklės dėžės laikiklis
6	Galinis atvartas
7	Pjovimo aukščio reguliavimo svirtis
8	Akumuliatoriaus skyriaus dangtelis
9	Priekiniai važiuojamieji ratai
10	Vejapjovės kreipiamoji rankena
11	Viršutinė šienapjovės rankenos svirtis
12	Apatinė šienapjovės tvirtinimo svirtis

13	Zolės gaudyklė
14	Rankena vejapjovei nešti
15	Apatinės šienapjovės svirties užraktas
16	Galiniai ratai
17	Peilio dėklas
B pav.	Aprašymas
1	Akumuliatoriaus skyriaus dangtelis
2	Pjovimo aukščio reguliavimo svirtis
3	Saugumo raktas
4	Akumuliatoriaus lizdas
5	Mulčiavimo priedo dangtelis
6	Pjovimo juostos kampo reguliavimas
7	Užrakinimo svirtis
C pav.	Aprašymas
1	Pjovimo aukščio reguliavimo svirtis
2	Pjovimo aukščio reguliavimo skalė
D pav.	Aprašymas
1	Sienapjovės kreipiamoji rankena
2	Šienapjovės paleidimo svirtis
3	Pradžios mygtukas
4	Žolės konteineryje yra vietos
5	Pilnas žolės konteineris
E pav.	Aprašymas
1	Priekiniai važiuojamieji ratai
2	Pjovimo peilis
3	Žolės išmetimo tunelis
4	Užpakalinis atvartas
5	Galiniai ratai
6	Pjovimo peilio tvirtinimo varžtas
7	Pjovimo peilių padėties kaiščiai

IRANGA IR PRIEDAI

• Vejapjové - 1 vnt.
• Žolès gaudyklé su rankena - 1 vnt.
• Mulčiavimo padas - 1 vnt.
  • Saugos raktas - 1 vnt.
• Užrakinimo rankenėlės - 2 vnt.
• Varžtai ir poveržlės - 2 kpl.
  • Techniniai dokumentai - 3 vnt.

PASIRUOŠIMAS DARBUI

DÉMESIO: prieš reguliuodami jrenginj išimkite baterijas ir apsauginj raktą B3 pav. Nepaleiskite jrenginio, kol visi komponentai nėra tinkamai sumontuoti.

RANKENOS AUKŠČIO REGULIAVIMAS

Rankenos fiksavimo rankenėlės yra abiejose rankenos pusėse A15 pav. Užrakinimo arba atrakinimo veiksmai turi būti atliekami lygiagrečiai kiekvienai rankenėlei. Rankenos aukštį galima reguliuoti keliose padėtyse, atsižvelgiant i poreikius, pvz.

- Pasukite fiksavimo rankenėlę pav. B7 abiejose šienapjovės pusėse. Blokavimo kaištis paliks lizdą, leidžiantį reguliuoti.

- Tvirtai suimkite apatinę rankeną ir sureguliuokite jos aukštį. Kai fiksavimo kaištis susijungs su lizdu, pasukite fiksavimo rankenėlę B6 pav. atgal ir užfiksuokite padėtį bei rankenėlę / kreipiančiają.

SULANKSTOMOS RANKENOS

• Atidarykite išleidimo angos dangtį ir ištraukite žolės rinktuvą traukdami rankeną (raktelis turi būti išimtas).
• Paspauskite žemyn ir pasukite viršutinės rankenos fiksavimo rankenėles A3 pav. pagal laikrodžio rodyklę. Tada nulenkite viršutinę rankeną žemyn.
• Išmontavimas vyksta analogiškai, atvirkštine tvarka.

ŽOLĖS GAUDYKLĖS IRENGIMAS

• Pakelkite išleidimo angos dangtelj A6 pav.
• Ištraukite mulčiavimo padą B5 pav.
• Pakabinkite žolės gaudyklę pav. A13 su kabliukais ant strypo. Žolės gaudyklė turi patogią rankeną pav. A5, kad būtų galima jį nešti ir ištuštinti nupjautą žolę. Uždarykite išleidimo angos dangtelį pav. A6.

PASTABA: visada jsitikinkite, kad žolės surinktuvas yra tinkamai pritvirtintas.

PJOVIMO AUKŠČIO NUSTATYMAS

IŠPĚJIMAS! Prieš keisdami pjovimo aukščio nustatymą, išjunkite vejapjovę ir atjunkite akumuliatorių arba ištraukite iš lizdo apsauginį rakta.

Pjovimo aukštis reguliuojamas C1 pav. pjovimo aukščio svirtimi šešiose padėtyse nuo 25 iki 75 mm.

- Išimkite apsauginj raktą.

• Ištraukite pjovimo aukščio reguliavimo svirtį C1 pav. iš įdubos.
• Judindami pjovimo reguliavimo svirti pasirinkite norimą pjovimo aukšti C2 pav.
• Istatykite pjovimo aukščio reguliavimo svirtj j vieną iš pasirinktų pjovimo aukščio reguliavimo svirties fiksavimo įdubų šienapjovės korpuse. Reguliudami laikykite šienapjovę už priekinės rankenos A14 pav.

TRANSPORTAVIMO RANKENA

Vejapjové turi patogią ir praktišką rankeną ant korpuso. Šienapjovę turėtu nešti du žmonės A14 pav.

VEIKIMAS IR NUSTATYMAI

IJUNGTA / IŠJUNGTA

DÈMESIO!

Visada naudokite to paties tipo vienodai jkrautus akumuliatorius.

Prieš kiekvieną naudojimą patikrinkite abiejų akumuliatorių įkrovos būklę.

ISPÉJIMAS! Akumuliatoriai turi būti įstatyti į lizdus pav. B4 skyrluje, pav. A7 prieš paleidžiant. Irenginiui reikia 2 baterijų, kitaip jis nejsijungs. Kad prietaisas veiktų tinkamai, baterijos turi būti vienodos talpos ir panašaus įkrovimo lygio. Vejapjovėje akumuliatoriaus skyriuje yra apsauginis raktas, kurį reikia įkišti į lizdą, kad prietaisas veiktų. Nejdėjus apsauginio rako į lizdą, vejapjovė negalės įsijungti, nors akumuliatoriai ir bus sumontuoti.

JSPÉJIMAS! Prieš pradédami eksploatuoti jsitikinkite, kad jungiklis yra išjungimo padětyje ir visi komponentai yra gerai sumontuoti, kaip aprašyta šiame vadove.

IJUNGTA - IŠJUNGTA

• Pakelkite akumuliatoriaus skyriaus dangtelj A7 pav.
• Idėkite baterijas pav. B4 ir įdėkite apsauginį raktą į lizdą pav. B3.

DÉMESIO: vejapjovéje jrengtas saugos jungiklio mygtukas, kad būtų išvengta atsitiktinio jungimo.

Vejapjovėje yra kombinuotas jungiklis su dviem svirtimis.

ljungimas

• Paspauskite ir palaikykite jungiklio užrakto mygtuką D3 pav.
• Vieną iš jungiklio svirčių prispauskite prie rankenos ir laikykite D2 pav.
• Atleiskite jungiklio užrakto mygtuko spaudimą.

Išjungimas

- Atleiskite jungiklio svirtj ir palaukite, kol pjovimo peilis nustos suktis.

DÉMESIO! Ijungimo metu kiekvieną kartą reikia paspausti jungiklio saugos mygtuką. Niekada nebandykite užfiksuoti jungiklio saugos mygtuko arba jungiklio svirties ijungimo padétyje.

Visos dalys turi būti tinkamai sumontuotos ir atitikti reikalavimus, kad vejapjovė tinkamai veiktų. Bet koks sugedęs saugos komponentas ar dalis turi būti nedelsiant suremontuotas arba pakeistas. Išjungus variklj, pjovimo elementai vis dar sukasi.

SAUGAUS NAUDOJIMO INSTRUKCIJOS

• Pjaunant ilgą żolę, darbą reikia atlikti palaipsniui, sluoksniais.
• Vejapjovę judinkite tolygiu judesiu stumdami arba traukdami, laikydami rankeną abiem rankomis.
• Laikykite dirbančia šienapjovę atokiau nuo kietų daiktų ir augalu.
• Vejapjovę naudokite tik tada, kai žolė yra sausa.
• Pjovimo greitis turėtų būti maždaug 1 metras per 4 sekundes.
• Reguliariai ištuštinkite žolės rinktuvą.
• Stengdamiesi tiksliai padengti pjovimo plotą, vadovaukitės sveiku protu.

Šienapjovę galima naudoti su pritvirtintu žolės surinktuvu arba be jo pav. A13, su mulčiavimo priedu pav. B5.

ISPÉJIMAS! Neeksploatuoklte šienapjovės be bunkerio su pakeltu išmetimo dangčiu A6 pav.

DÉMESIO Eksploatuodami vejapjovę nepamirškite, kad vejapjovė su akumuliatoriais neturi būti veikiama tiesioginių saulės spindulių, ypač ilgesniam laikui, palikdami įrenginį be priežiūros. Per tą laiką akumuliatoriai gali labai jkaisti. Padidėjusi temperatūra gali sugadinti ir akumuliatorių, ir vejapjovę. Viršijus kritinę temperatūrą, gali įvykti savaiminis degimas ir net akumuliatorių sprogimas. Niekada nelaikykite akumuliatorių tiesioginiuose ir ilgalaikiuose saulės spinduliuose!

EKSPLOATACIJA IR PRIEŽIŪRA

IŠPĚJIMAS! Prieš atlikdami bet kokius įrenginio montavimo, reguliavimo, remonto ar eksploatavimo darbus, išimkite iš jo baterijas ir atjunkite saugos raktą.

VALYMAS

• Po kiekvieno pjovimo pašalinkite žolės likučius, susikaupusius pjovimo ašmenų korpuse E2 pav.
• Variklio korpuse, kiek jmanoma, visada turi būti dulkių ir purvo.
• Išvalykite variklio korpuso ventiliacijos angas, kad jos neužsikimštų nupjauta žole.
• Nuvalykite jrenginį švaria šluoste arba išpūskite jį mažo slėgio suslėgtu oru.
• Valymui negalima naudoti vandens ar cheminių valymo priemonių.
• Būtina pasirūpinti, kad i jrenginį nepatektų vandens.
• Po naudojimo išimkite žolės gaudyklę ir kruopščiai išvalykite, kad nesusidarytų pelėsis ir nemalonus kvapas.

PRIEŽIŪRA IR SAUGOJIMAS

• Patikrinkite, ar pjovimo ašmenys nebuvo pažeisti atsitrenkus i kietus daiktus, jei reikia, pagaląskite arba pakeiskite pjovimo ašmenis.
• Patikrinkite, ar žolės surinkimo angos išmetimo anga neuždengta.
• Patikrinkite, ar žolės surinktuvas nėra susidėvėjęs ir deformuotas.
• Naudokite tik originalius priedus ir originalias atsargines dalis.
• Sandėliuojant rankeną galima sulenkti, kaip aprašyta pirmiau.
• Nenaudojamą prietaisą reikia laikyti sausoje, vėsioje, vaikams nepasiekiamoje vietoje.
• Laikykite prietaisą su išimtais akumuliatoriais.
• Nelaikykite aukštesnėje kaip 40 °C temperatūroje

PJOVIMO AŠMENŲ KEITIMAS

PASTABA: palaukite, kol pjovimo peilis visiškai sustos, išimkite iš jrenginio baterijas ir atjunkite saugos raktą. Keisdami peilį mūvėkite pirštines.

• Išimkite žolės rinktuva.
• Apverskite vejapjovę ant šono.
• Tvirtai suimkite pjovimo peilj arba užblokuokite jj, pavyzdžiui, medžio gabalu (mūvėkite apsaugines pirštines).
• Atlaisvinkite E7 pav. pjovimo ašmenų tvirtinimo varžtą su veržliarakčiu sukdami j kaire.
• Pakeiskite arba pagaląskite pjovimo ašmenis (jei keičiate naujais, pjovimo ašmenys turi būti tokio paties dydžio ir svorio).
• Pjovimo peilį pritvirtinkite atvirkštine tvarka, kaip nurodyta pirmiau (tvirtinimo skylės pav. E6 pjovimo peilio skylutės turi būti pritvirtintos prie verpstės kaiščių).
• Geriausia, kad pjovimo ašmenis pagaląstų arba pakeistų kvalifikuotas specialistas, naudodamas originalias dalis.
  Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius.

SAUGUMAS

Šienapjovėje įrengtos šios saugos sistemos, kurios išjungia mašiną, jei susidaro pavojingos sąlygos.

• Apsauga nuo perkrovos
• Apsauga nuo perkaitimo
• Apsauga nuo per didelės akumuliatoriaus iškrovos.

PROBLEMŲ SPRENDIMAS

Vejapjové neužsiveda

• Trūksta arba neteisingai jdėtos baterijos. Tokiu atveju reikia teisingai jdėti ikrautas baterijas.
• Akumuliatoriaus problemos, žema įtampa - jkraukite arba pakeiskite akumuliatorių.
• Apsauginis raktelis j uždegimą nejkišamas - jis turi būti jkištas.

Variklis nustoja veikti po trumpo laiko

• Akumuliatoriaus ikrovos lygis - ikraukite arba pakeiskite akumuliatorių.
• Per mažas pjovimo aukštis - jį reikėtų padidinti.

Variklis nepasiekia maksimalaus sūkių dažnio

• Netinkamai jdėtos baterijos - jdėkite jas teisingai, kaip nurodyta instrukcijose.
• Akumuliatoriaus ikrovos lygis - ikraukite arba pakeiskite akumuliatorių.
• Problemos su transmisija - vežkite i igaliotaji techninės priežiūros centra remontuoti.

Peilis nesisuka (nedelsiant išjunkite!)

• Svetimkūnis, pvz., peilio srityje įstrigusi šaka - pašalinkite.
• Problemos su transmisija - vežkite i igaliotaji techninės priežiūros centra remontuoti.

Per didelė vibracija (nedelsdami išjunkite!)

- Blogai subalansuotas arba netolygiai susidėvėjęs peilis - pakeiskite jį.

IVERTINIMO DUOMENYS

Akumuliatorinė vejapjovė 04-640
Parametras	Vertė
Maitinimo jtampa	2x18 VDC0 36 V DC
Suklio greitis be apkrovos	3280 min. ^-1
Apsaugos laipsnis	IPX4
Apsaugos klasė	III
Pjovimo plotis	380 mm
Pjovimo aukščio reguliavimų skaičius	6
Pjovimo aukščio diapazonas	25-75 cm
Žolės gaudyklės talpa	45L
Masė	13 kg
Gamybos metai	2024
04-640 nurodo mašinos tipą ir pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	Lp_A = 78,4 dB(A) K = 3 dB(A)
Garso galios lygis	Lw_A = 90,2 dB(A) K = 3,0 dB(A)
Vibracijos pagreičio vertės	a_h = 1,23 m/s^2 K = 1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Irangos skleidžiamo triukšmo lygj apibūdina: skleidžiamo garso slėgio lygis LpA ir garso galios lygis LwA (kur K reiškia matavimo neapibrėžtį). Irangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė ah (kur K - matavimo neapibrėžtis).

Siose instrukcijose nurodytas garso slėgio lygis LpA, garso galios lygis LwA ir vibracijos pagreičio vertė a h buvo išmatuoti pagal EN 60335-2-77:2010. Nurodytas vibracijos lygis a h gali būti naudojamas įrangai palyginti ir preliminariai įvertinti vibracijos poveiki.

Nurodytas vibracijos lygis atspindi tik pagrindinj jrenginio naudojima. Jei jrenginys naudojamas kitais tikslais arba su kitais darbo jrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui jtakos turės nepakankama arba per retai atliekama jrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikj, būtina atsižvelgti į laikotarpius, kai prietaisas yra išjungtas arba jjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, bendras vibracijos poveikis gali būti gerokai mažesnis.

Siekiant apsaugoti naudotoja nuo vibracijos poveikio, reikétu imtis papildomu saugos priemoniu, pavyzdžiui, atlikti ciklinę mašinos ir darbo jrankiu priežiūrą, užtikrinti tinkamą ranku temperatūrą ir tinkamai organizuoti darba.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. De informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra ekologiškai inertinių medžiagų. Neperdirbta įranga kelia potencial pavojų aplinkai ir žmonių sveikatai.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "GTX Poland") informuoja, kad visos autorių teisės j šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. Visos autorių teisės j šio vadovo (toliau - Vadovas) turinį, įskaitant, bet neapsiribojant, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik GTX Poland ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. įstatymų leidinio Nr. 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikuoti, keisti komerciniais tikslais visą vadovą ir atskirus jo elementus be raštiško "GTX Polska" sutikimo yra griežtai draudžiama ir gali użtraukti civilinę ir baudžiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: Sp.k., Pograniczna 2/4, 02-285 Varšuva

Produktas: Akumuliatorinė vejapjovė

Modelis: 04-640

Prekybos pavadinimas: NEO TOOLS

Serijos numeris: 00001 ÷ 99999

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Triukšmo emisijos direktyva 2000/14/EB su pakeitimais, padarytais 2005/88/EB

RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES

Garantuotas garso galios lygis LWA=92 dB(A)

Išmatuotas garso galios lygis L _w A=90,2 dB(A) K=1,82 dB(A)

Ir atitinka standartų reikalavimus:

EN 62841-1:2015+AC:2015+A11:2022; EN IEC 62841-4-3:2021+A11:2021;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 63000:2018

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos i rinką, ir neapima sudedamųjų dalių.

prideda galutinis naudotojas arba atlieka véliau.

ES reziduojančio asmens, igalioto rengti techninę dokumentaciją, vardas, pavarde ir adresas:

Pasirašyta:

GTX Lenkija Kokybės pareigūnas

Varšuva, 2024-11-27

LATVIJA (LV)

ORIGINĀLĀS INSTRUKCIJAS TULKOJUMS

AKUMULATORA PŁAUJMAŠINA 04-640

UZMANĪBA: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS RŪPĪGI IZLASIET ŠO ROKASGRĀMATU UN SAGLABĀJIET TO TURPMĀKAI LIETOŠANAI.

İPAŠI DROŠĪBAS NOTEIKUMI

ZĀLES PLĀVĒJU LIETOŠANAS DROŠĪBAS INSTRUKCIJAS
