KASUTUSJUHEND 04-640 NEO tools

Ohutus juhtmeta niidukite praktilisel kasutamisel

Juhend

• Lugege hoolikalt juhiseid. Tutvuge juhtimisseadmetega ja seadme öige kasutamisega.
• Ärge kunagi lubage lastel või kellelgi, kes ei ole kursis seadme kasutusjuhendiga, seadet käsitseda. Riiklikud eeskirjad võivad täpsustada operaatori täpset vanust.
• Ärge kunagi niitke, kui teised inimesed, eriti lapsed või lemmikloomad, on läheduses.
• Pidage meeles, et käitaja või kasutaja vastutab önnetuste või ohtude eest, mis tekivad teistele inimestele või keskkonnale.

Ettevalmistus

• Kandke niitmisel alati kindlaid jalanõusid ja pikki pükse. Ärge kasutage masinat paljajalu või lahtistes sandaalides. Vältige kahjustatud riideid, mis on liiga lahtised või millel on rippuvad rihmad või paelad.
• Kontrollige hoolikalt ala, kus seade töötab, ja eemaldage köik esemed, mis vöivad seadmesse sattuda.
• Kontrollige alati enne kasutamist noad, poldid ja noa kokkupaneku seadmed kulumise või kahjustuste suhtes. Tasakaalu säilitamiseks vahetage kulunud või kahjustatud osad koostudes välja. Vahetage välja kahjustatud või loetamatud plaadid.

Kasutage

• Luu ainult päevavalguses või hea kunstliku valgustuse korral.
  • Vältige märja muru niitmist.
• Veenduge alati, et teie jalad seisavad kallakul kindlalt.
  • Tule, ära kunagi jookse.

- Niitke üle nõlva, mitte kunagi üles või alla.

- Olge eriti ettevaatlik, kui muudate suunda kallakul.

- Ärge niitke liiga järskudel nõlvadel.

- Olge eriti tähelepanelik, kui te tagurdate või tömbate seadet enda poole.

- Lülitage lõikeelemendi(te) ajam välja, kui seadet on vaja kallutada, kui seda liigutatakse muudel pindadel kui muru ja kui seda transporditakse niitmisalale ja sealt ära.

- Ärge kasutage seadet kahjustatud katete või korpustega või ilma ohutusseadmeteta, nt kinniste rohekaitsekatete ja/või korpustega.

- Käivitage mootor ettevaatlikult vastavalt juhistele, hoolitsedes selle eest, et jalad oleksid lõikeseadmest (lõikeseadmetest) eemal.

- Ärge kallutage masinat mootori käivitamisel, välja arvatud juhul, kui seda on vaja käivitamise ajal kallutada. Sel juhul ärge kallutage masinat rohkem kui vaja ja töstke ainult seda osa, mis on operaatorist eemal.

- Ärge käivitage seadet, kui seisate väljalaskeava ees.

- Ärge hoidke käsi või jalgu pöörlevate osade lähedal. Veenduge, et väljapaiskeava ei oleks alati ummistunud.

- Ärge kandke seadet käivitatud mootoriga.

- Kui patareid on pistikupesas, peatage seade ja eemaldage lukustusseade enne hooldust. Veenduge, et köik liikuvad osad ei ole liikumises

➢ iga kord, kui te seadmest eemale lähete,
➢ enne puhastamist või pistikupesa lükkamist,
➢ enne seadme kontrollimist, puhastamist või parandamist,

pärast seda, kui teda on tabanud võõrkeha. Enne seadme taaskäivitamist ja käitamist kontrollige seadet kahjustuste suhtes ja vajadusel tehke parandustööd
➢ kui seade hakkab liigselt vibreerima (kontrollige kohe)
▶ kontrollige kahjustuste olemasolu,
➢ asendage või parandage mis tahes kahjustatud osa,
Kontrollige ja pingutage lahtiseid osi.

Hooldus ja ladustamine

• Hoidke köik mutrid, poldid ja kruvid heas korras, et seade töötaks ohutult.
• Kontrollige rohukonteinerit sageli kulumise või kahjustuste suhtes.
• Olge ettevaatlik mitme teraga masinate puhul, sest ühe lõiketera pöörlemine võib põhjustada teiste terade pöörlemist.
• Olge seadme reguleerimisel ettevaatlik, et vältida sörmede sattumist liikuvate terade ja seadme fikseeritud osade vahele.
• Laske seadmel alati enne järgmist käivitamist jahtuda.
• Ettevaatust nugade tera suhtes. Noad pöörlevad ka siis, kui mootor on välja lülitatud - eemaldage kahjustatud koost enne hooldustöid.
• Asendage ohutuse tagamiseks kulunud või kahjustatud osad. Kasutage ainult originaalvaruosasid ja -varustust.

TÄHELEPANU! Hoolimata oma olemuselt turvalisest konstruktsioonist, turvameetmete ja täiendavate kaitsemeetmete kasutamisest, on alati olemas jääkvigastuste oht kasutamise ajal.

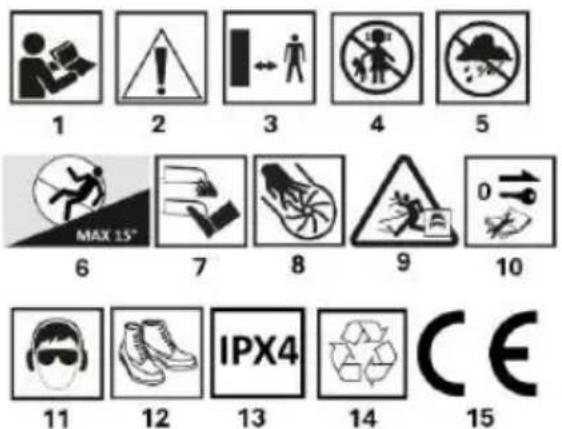

Kasutatud piktogrammide selgitus

1 2 3 4 5 MAX 15° 6 7 8 9 0 10 11 12 IPX4 13 14 CE 15

1.HOIATUS! Lugege kasutusjuhendit 2.HOIATUS: Oht

3.Hoidke körvalseisjad sobival kaugusel.

4.Hoidke lapsed tööriistast eemal

Kaitske seadet niiskuse eest

6.Maksimaalne kalle 15°

7.Jälgige teravate noaservade eest.

8.noad pöörlevad, kui mootor on välja lülitatud

9.Ettevaatust ohtliku prahi eest

10.Eemaldage enne hooldust lukustusseade, kui patareid on pistikupesades

11.Kandke isikukaitsevahendeid (kaitseprillid, kõrvakaitse).

12.Kasutage kaitseriietust - jalatsid

13.Kaitseklass IPX4

1. valikuliselt ringlussevõetud

15.Vastab Euroopa standardite ja direktiivide nõuetele.

MÄRKUS: Seda seadet võivad kasutada lapsed ja inimesed, kelle füüsilised ja vaimsed võimed on vähenenud ning kellel puudub kogemus ja tuttavlikkus seadmetega, kui on tagatud järelevalve või juhendamine, kuidas seadet ohutult kasutada, nii et sellega seotud riskid oleksid mõistetavad. Lapsed ei tohiks seadmega mängida. Järelevalveta lapsed ei tohiks seadmeid puhastada ega hooldada.

LAADIJA JA AKU OHUTUSEESKIRJAD

AKU NÕUETEKOHANE KÄITLEMINE JA KASUTAMINE

• Aku laadimisprotsess peaks olema kasutaja kontrolli all .
  • Vältige aku laadimist temperatuuril alla 0 °C.
• Laadige akusid ainult tootja soovitatud laadijaga. Teistsuguse akutüübi laadimiseks möeldud laadija kasutamine kujutab endast tuleohtu.
• Kui akut ei kasutata, hoidke seda eemal metallesemetest, nagu näiteks kirjaklambrid, mündid, võtmed, naelad, kruvid või muud väikesed metallesemed, mis võivad aku klemmid lühistada. Akuklemmide lühistamine võib põhjustada põletusi või tulekahju.

Aku kahjustamise ja/või väärkasutuse korral võivad eralduda gaasid. Ventileerlige ruumi, ebamugavuste korral pöörduge arsti poole. Gaasid võivad kahjustada hingamisteid.

• Ekstreemsetes tingimustes vöib tekkida vedeliku leke akust. Akust lekkinud vedelik vöib pöhjustada ärritust vöi pöletusi. Kui leke avastatakse, toimige järgmiselt:
• Pühkige vedelik ettevaatlikult lapiga ära. Vältige vedeliku kokkupuudet naha või silmadega.
• kui vedelik satub nahale, tuleb asjaomane kehapiirkond viivitamatult pesta rohke puhta veega või neutraliseerida vedelik kerge happega, näiteks sidrunimahla või äädikaga.
• kui vedelik satub silmadesse, loputage neid kohe vähemalt 10 minuti jooksul rohke puhta veega ja pöörduge arsti poole.
• Ärge kasutage kahjustatud või muudetud akut, Kahjustatud või modifitseeritud akud võivad toimida ettearvamatult, põhjustades tulekahju, plahvatuse või vigastuse ohu.

Aku ei tohi puutuda kokku niiskuse või veega.

• Hoidke akut alati eemal soojusallikast. Ärge jätke seda p i k e m a k s ajaks körge temperatuuriga keskkonda (otsese päikesevalguse kätte, radiaatorite lähedusse või kuhugi, kus temperatuur ületab 45 °C).
• Ärge puutuge akut kokku tulega ega liigse temperatuuriga. Kokkupuute tulega või temperatuuriga üle 130 °C võib põhjustada plahvatuse.

MÄRKUS: temperatuuri 130 °C võib täpsustada kui 265 °F.

Tuleb järgida köiki laadimisjuhiseid ning akut ei tohi laadida temperatuuril, mis jääb väljapoole kasutusjuhendis esitatud

nimitabelis määratud vahemikku. Vale laadimine või laadimine väljaspool ettenähtud vahemikku võib akut kahjustada ja suurendada tulekahjuohtu.

AKU REMONT:

• Kahjustatud patareisid ei tohi parandada. Aku parandamine on lubatud ainult tootja või volitatud hoolduskeskuse poolt.
• Kasutatud aku tuleb viia seda tüüpi ohtlike jäätmete kõrvaldamiskeskusesse.

• Laadija ei tohi puutuda kokku niiskuse või veega. Vee sattumine laadija sisse suurendab elektrilöögi ohtu. Laadijat tohib kasutada ainult siseruumides kuivades ruumides.
• Enne hooldust või puhastamist ühendage laadija vooluvõrgust lahti.
• Ärge kasutage laadijat süttimisohtlikul pinnal (nt paber, tekstiil) või süttimisohtlike ainete läheduses. Laadija temperatuuri tõusu töttu laadimisprotsessi ajal on tulekahju oht.
• Kontrollige Iga kord enne kasutamist laadija, kaabli ja pistiku seisukorda. Kui leiate kahjustusi - ärge kasutage laadijat. Ärge püüdke laadija lahti võtta. Viige köik remonditööd volitatud hooldustöökotta. Laadija ebaõige paigaldamine võib põhjustada elektrilöögi või tulekahju ohtu.
• Lapsed ja füüsiliselt, emotsionaalselt või vaimselt puudega isikud, samuti muud isikud, kelle kogemused või teadmised ei ole piisavad, et kasutada laadijat köiki ohutusabinõusid järgides, ei tohiks kasutada laadijat ilma vastutava isiku järelevalveta. Vastasel juhul on oht, et seadme valesti käsitsemine võib põhjustada vigastusi.

Kui laadijat ei kasutata, tuleb see vooluvõrgust lahti ühendada.

Tuleb järgida köiki laadimisjuhiseid ning akut ei tohi laadida temperatuuril, mis jäab väljapoole kasutusjuhendis esitatud nimitabelis määratud vahemikku/ale laadimine või laadimine väljaspool ettenähtud vahemikku võib akut kahjustada ja suurendadatulekahjuohtu.

LAADIMISE PARANDAMINE

- Defektset laadija ei tohi parandada. Laadija parandamine on lubatud ainult tootja või volitatud teeninduskeskusepoolt

TÄHELEPANU: Seade on möeldud kasutamiseks siseruumides.

Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste jääkoht.

Li-ioonakud võivad lekkida, süttida või plahvatada, kui neid kuumutatakse kõrgel temperatuuril või kui neid lühistatakse. Ärge hoidke neid kuumadel ja päikesepaistelistelistel päevadel autos. Ärge avage akupakki. Li-ioonakud sisaldavad elektroonilisi ohutusseadmeid, mis võivad kahjustuse korral põhjustada akus ü t t i m i s t või plahvatamist.

KONSTRUKTSIOON JA KOHALDAMINE

Niiduk on akutoitel töötav masin. Selle jõuallikaks on harjadeta mootor. Niiduk on mõeldud muru niitmiseks koduaedades. Kasutage ainult sellele seadmele sobivaid tarvikuid ja järgige kasutusjuhendis toodud juhiseid. Muru tuleb niita ühtlaste ribadena. Niidukit võib lükata või tömmata. Niiduk on mõeldud ainult amatööridele.

HOIATUS! Ärge kasutage seadet muuks otstarbeks kui ettenähtud.

GRAAFILISTE LEHEKÜLGEDE KIRJELDUS

Allpool esitatud numeratsioon viitab käesoleva kasutusjuhendi graafilistel lehekülgedel näidatud seadme komponentidele.

Joonis A	Kirjeldus
1	Niiduki käivitushoob
2	Start nupp
3	Niidukivarre ülemine lukustus
4	Rohukonteineri täitetaseme klapp
5	Rohupüüdja kasti hoidja
6	Tagumine klapp
7	Lõikekõrguse reguleerimise hoob
8	Patareipesa kate
9	Esimesed jooksvad rattad
10	Niidukijuhi käepide
11	Niiduki käepideme ülemine käepide
12	Alumine niiduki kinnitusvars
13	Rohupüüdja kast
14	Käepide niiduki kandmiseks
15	Niidukivarre alumine lukustus
16	Tagumised rattad
17	Noa tuppa
Joonis B	Kirjeldus
1	Patareipesa kate
2	Lõikekõrguse reguleerimise hoob
3	Turvalisuse võti
4	Akupesa
5	Mulchimisseadme kate
6	Niitmisvarraste nurga reguleerimine
7	Lukustushoob
Joonis C	Kirjeldus
1	Lõikekõrguse reguleerimise hoob
2	Niitmiskõrguse reguleerimise skaala
Joonis D	Kirjeldus
1	Niidukijuhi käepide
2	Niiduki käivitushoob
3	Start nupp
4	Rohukonteineris on ruumi
5	Rohukonteiner täis
Joonis E	Kirjeldus
1	Esimesed jooksvad rattad
2	Niitmistera
3	Rohu väljapaiskamise tunnel
4	Tagumine klapp
5	Tagumised rattad
6	Niiduki tera kinnituspolt
7	Niiduki tera positsioonitihvtid

SEADMED JA TARVIKUD

• Niiduk - 1 tk.
• Käepidemega rohupüüdja - 1 tk.
• Mulchimisalus - 1 tk.
• Turvalisuse võti - 1 tk.
  • Lukustusnupud - 2 tk.
  • Kruvid ja seibid - 2 kpl.
• Tehniline dokumentatsioon - 3 tk.

TÖÖKS ETTEVALMISTAMINE

TÄHELEPANU: Enne seadme seadistamist eemaldage patareid ja turvavõti, joonis B3. Ärge käivitage seadet enne, kui köik komponendid on õigesti kokku pandud.

KÄEPIDEME KÖRGUSE REGULEERIMINE

Käepideme lukustusnupud asuvad käepideme mölemal küljel, joonis A15. Lukustamise või avamise toiming peab toimuma mölema nupu puhul paralleelselt. Käepideme körgust saab reguleerida mitmes asendis, sõltuvalt vajadustest, näiteks niiduki operaatori pikkusest.

- Keerake lukustusnuppu joon. B7 niiduki mõlemal küljel. Lukustusnupp väljub pistikupesast, mis võimaldab reguleerimist.

- Võtke kindlalt kinni alumisest käepidemest ja reguleerige selle kõrgust. Kui lukustustihvt jõuab kokku pistikupesaga, keerake lukustusnuppu joonisel B6 tagasi, lukustades asendi ja käepideme/juhi.

KOKKUPANDAVAD KÄEPIDEMED

• Avage väljalaskeava kate ja eemaldage rohupüüdja, tömmates käepidemest (võti peaks olema eemaldatud).
• Vajutage alla ja keerake ülemise käepideme lukustusnuppe joonis A3 päripäeva. Seejärel voltige ülemine käepide alla.
• Demonteerimine toimub analoogiliselt, vastupidises järjekorras.

ROHU PÜÜDJA PAIGALDAMINE

• Tõstke väljalaskeava kate üles, joonis A6.
  • Tõmmake multšimisalus välja Joonis B5
• Riputage rohupüüdja viigipuu. A13 konksudega varraste külge. Rohupüüdjal on mugav käepide, joon. A5, et seda rohujäätmetest tühjendamiseks kaasas kanda. Sulgege väljalaskeava kate, joon. A6.

MÄRKUS: Veenduge alati, et rohupüüdja oleks korralikult kinnitatud. NIITMISKÖRGUSE MÄÄRAMINE

HOIATUS! Enne lõikekõrguse seadistuse muutmist lülitage niiduk välja ja ühendage akud lahti või eemaldage turvavõti pistikupesast. Lõikekõrgust reguleeritakse lõikekõrguse hoova abil joonisel C1 kuues asendis vahemikus 25-75 mm.

• Eemaldage turvavõti.
• Tömmake niitmiskõrguse reguleerimise hoob joonisel C1 välja süvendist.
• Niitmise reguleerimiskangi liigutamisega valige soovitud niitmiskõrgus Joonls C2.

- Asetage niitmiskõrguse reguleerimise hoob ühte valitud niitmiskõrguse reguleerimise hoova lukustussügavustesse niidukikarbis. Hoidke niidukit reguleerimise ajal esikäepidemest kinni, joonis A14.

TRANSPORDIKÄEPIDE

Niidukil on korpusel mugav ja praktiline kandekäepide. Niidukit peaksid kandma kaks inimest Joonis A14.

TOIMIMINE JA SEADED

ON/OFF

MÄRKUS!

Kasutage alati sama tüüpi patareisid, mille laetuse tase on vördne. Kontrollige enne iga kasutamist mölema aku laetuse seisundit.

HOIATUS! Patareid peavad olema paigaldatud pistikupesadesse fig. B4 lahtrisse joonis. A7 enne käivitamist. Vastasel juhul ei käivitu seade 2 akut. Seadme nõuetekohaseks toimimiseks peavad akud olema sama võimsusega ja sarnase laetuse tasemega. Muruniidukil on akukambris turvavõti, mis tuleb seadme töötamiseks sisestada pistikupessa. Kui turvavõtit ei asetata pistikupessa, ei saa niiduk käivituda vaatamata sellele, et akud on paigaldatud.

HOIATUS! Enne kasutuselevõtmist veenduge, et lüliti on väljalülitatud asendis ja et kõik komponendid on hästi kokku pandud, nagu on kirjeldatud käesolevas kasutusjuhendis.

ON - OFF

• Töstke patareipesa kate üles, joonis A7.
- Paigaldage patareid joonis. B4 ja asetage turvavõti pistikupessa joon. B3.

MÄRKUS: Niiduk on varustatud ohutuslüliti nupuga, et vältida juhuslikku käivitamist.

Niidukil on kahe hoobiga kombineeritud lüliti.

Sisselülitamine

• Vajutage ja hoidke all lüliti lukustusnuppu Joonis D3.
• Pingutage ühte lülitusvölli vastu käepidet ja hoidke seda kinni, joonis D2.
  • Vabastage surve lüliti lukustusnupule.

Väljalülitamine

- Vabastage lülitushoob ja oodake, kuni löiketera löpetab pöörlemise.

ETTEVAATUST! Käivitamisel tuleb iga kord vajutada lüliti ohutusnuppu. Ärge kunagi püüdke lüliti ohutusnuppu või lülituskangi sisselülitatud asendis lukustada.

Kõik osad peavad olema nõuetekohaselt paigaldatud ja vastama nõuetele, et tagada niiduki nõuetekohane töö. Kõik defektsed ohutusseadised või -osad tuleb viivitamatult parandada või välja vahetada. Lõikuselemendid põörlevad ka siis, kui mootor on välja lülitatud.

JUHISED OHUTUKS KASUTAMISEKS

• Pika muru niitmisel tuleks tööd teha järk-järgult, kihiti.
• Liigutage niidukit ühtlase liigutusega, lükates või tömmates, hoides samal ajal käepidemest mõlema käega kinni.
• Hoidke töötavat niidukit eemal kövadest esemetest ja pöllukultuuridest.
• Kasutage niidukit ainult siis, kui muru on kuiv.
• Niitmiskiirus peaks olema umbes 1 meeter 4 sekundi kohta.
• Tühjendage rohupüüdja regulaarselt.
• Kui püüate niitmisala täpselt katta, kasutage tervet möistust.

Niidukit võib kasutada nii koos paigaldatud rohupüüdjaga kui ka ilma joonis. A13, mulšimisseadmega joon. B5.

HOIATUS! Ärge kasutage niidukit ilma punkrita, mille tühjenduskate on tõstetud Joonis A6.

TÄHELEPANU Niidukiga töötades ärge unustage, et niidukit koos akudega ei panda otsese päikesevalguse kätte, eriti pikemaks ajaks, jättes seadme järelevalveta. Akud võivad selle aja jooksul väga kuumaks minna. Temperatuuri tõus võib kahjustada nii akut kui ka niidukit. Kui kriitiline temperatuur on ületatud, võib toimuda akude isesüttimine ja isegi plahvatus. Ärge kunagi pange akusid otsese ja pikaajalise päikesevalguse kätte!

KÄITAMINE JA HOOLDUS

HOIATUS! Enne paigaldamist, reguleerimist, parandamist või kasutamist eemaldage seadmest patareid ja eemaldage turvavõti.

PUHASTUS

• Pärast iga niitmist eemaldage lõiketera korpusesse kogunenud rohujäägid, joonis E2.
• Mootori korpus peab olema võimaluse korral alati tolmu- ja mustusevaba.
• Puhastage mootori korpuse ventilatsiooniavad, et vältida nende ummistumist rohujääkidega.
• Pühkige seadet puhta lapiga või puhuge seda madala rõhuga suruõhuga.
• Puhastamiseks ei tohi kasutada vett ega keemilisi puhastusvahendeid.
• Tuleb jälgida, et vesi ei satuks seadmesse.
• Eemaldage rohupüüdja pärast kasutamist ja puhastage põhjalikult, et vältida hallituse ja löhna tekkimist.

HOOLDUS JA LADUSTAMINE

• Kontrollige, et lõiketera ei oleks kövade esemete tabamisel kahjustatud, vajadusel teritage või vahetage lõiketera välja.
• Kontrollige, et rohu püüdja väljaviskeava oleks takistusteta.
• Kontrollige rohupüüdja kulumist ja deformeerumist.
• Kasutage ainult originaaltarvikuid ja originaalvaruosasid.
• Hoiustamise ajal saab käepideme kokku voltida, nagu eespool kirjeldatud.
• Kui seadet ei kasutata, tuleb seda hoida kuivas ja jahedas kohas, lastele kättesaamatus kohas.
• Säilitage seadet, kui patareid on eemaldatud.
• Mitte säilitada temperatuuril üle 40°C

LÕIKETERA VÄLJAVAHETAMINE

MÄRKUS: Oodake, kuni lõiketera on täielikult peatunud, eemaldage seadmest patareid ja ühendage turvavõti lahti. Kasutage lõiketera vahetamisel kindaid.

• Eemaldage rohupüüdja.
- Keerake niiduk "küljele".
- Hoidke lõiketera kindlalt kinni või blokeerige see näiteks puutükiga (kasutage kaitsekindaid).
- Keerake lõiketera kinnituspolt joonisel E7 mutrivõtmega lahti, keerates seda vasakule.
- Vahetage lõiketera välja või teritage seda (kui vahetate selle uue vastu - lõiketera peab olema sama suur ja sama kaaluga).
- Kinnitage lõiketera, toimides eespool kirjeldatud viisil vastupidises järjekorras (kinnitusaugud joonis. E6 lõiketeras peavad asetsema spindli tihvtidel).
- Kõige parem on lasta kvalifitseeritud isikul teritada või asendada lõiketera originaalosade abil.

Kõik defektid peab kõrvaldama tootja volitatud teenindusosakond.

TURVALISUS

Niiduk on varustatud järgmiste ohutussüsteemidega, mis seiskavad masina ohtlike tingimuste korral.

• Ülekoormuskaitse
• Kaitse ülekuumenemise eest
• Kaitse aku liigse tühjenemise eest.

PROBLEEMIDE LAHENDAMINE

Niiduk ei käivitu

• Puuduvad või valesti paigutatud patareid. Sellisel juhul tuleb laetud patareid õigesti sisestada.
• Akuprobleemid, madalpinge - laadige või vahetage aku välja.
• Turvavõti ei ole sisestatud süütevõti - see tuleb sisestada.

Mootor lakkab lühikese aja pärast töötamast

• Madal aku laetuse tase - laadige või vahetage aku välja.
• Lõikekõrgus liiga madal - tuleks suurendada.

Mootor ei saavuta maksimaalset kiirust

• Vääralt paigutatud patareid - asetage need õigesti, vastavalt juhistele.
• Madal aku laetuse tase - laadige või vahetage aku välja.
• Probleemid jõuülekandega - viige autoriseeritud teeninduskeskusesse remondiks.

Nuga ei pöörle (kohe välja lülitada!)

• Võõrkeha, nt noa piirkonda kinni jäänud oksa - eemaldage.
• Probleemid jõuülekandega - viige autoriseeritud teeninduskeskusesse remondiks.

Liiga palju vibratsiooni (lülitage kohe välja!)

- Halvasti tasakaalustatud või ebaühtlaselt kulunud tera - vahetage see välja.

RATING ANDMED

Juhtmeta niiduk 04-640

Parameeter	Väärtus
Toitepinge	2x18 VDC0 36 V DC
Koormuseta spindli pöörlemiskiirus	3280 min ^-1
Kaitseaste	IPX4
Kaitseklass	III
Lõike laius	380 mm
Lõikekõrguse reguleerimise arv	6
Niitmiskõrguse vahemik	25-75cm
Rohupüüdja võimsus	45L
Mass	13 kg
Tootmisaasta	2024
04-640 näitab nii masina tüüpi kui ka nimetust.

MÜRA JA VIBRATSIOONI ANDMED

Helirōhu tase	LpA = 78,4 dB(A) K=3 dB(A)
Helivōimsuse tase	LwA = 90,2 dB(A) K=3,0 dB(A)
Vibratsioonikiirenduse väärtused	a_h=1,23 m/s^2 K=1,5 m/s^2

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldavad: kiiratav helirõhutase Lp A ja helivõimsuse tase Lw A (kus K tähistab mõõtemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusega ah (kus K on mõõtemääramatus).

Käesolevas juhendis esitatud helirõhu tase Lp, helivõimsuse tase Lw, ja vibratsioonikiirenduse väärtus ah on mõõdetud vastavalt standardile EN 60335-2-77:2010. Kindlaksmääratud vibratsioonitaset ah võib kasutada seadmete võrdlemiseks ja vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Kõrgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui kõik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus olla oluliselt väiksem.

Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, näiteks masina ja töövahendite tsüklilist hooldust, piisava käetemperatuuri tagamist ja nõuetekohast töökorraldust.

KESKKONNAKAITSE

Elektritoitega tooteid ei tohi hävitada koos olmejäätmetega, vaid need tuleb viia körvaldamiseks asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks körvaldamise kohta võtke ühendust oma toote edasimüuja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid mitte ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditult GTX Poland'ile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma GTX Poland'i kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsivili- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Tootja: Sp. z o.o. Sp.k., 2/4 Pograniczna St. 02-285 Varssavi.

Toode: Kaubamärk: Juhtmeta niiduk

Mudel: 04-640

Kaubanimi: NEO TOOLS

Seerianumber: 00001 ÷ 99999

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Garanteeritud helivõimsuse tase LWA=92 dB(A)

Mõõdetud helivõimsuse tase L_W A=90,2 dB(A) K=1,82 dB(A)

Ja vastab standardite nõuetele:

EN 62841-1:2015+AC:2015+A11:2022; EN IEC 62841-4-3:2021+A11:2021; EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 63000:2018

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente

mida lõppkasutaja lisab või mida ta teeb hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel:
