LIETOŠANAS INSTRUKCIJA 04-640 NEO tools

Bezvadu plaujmašīnu praktiskās lietošanas drošība

Instrukcija

• Uzmanīgi izlasiet norādījumus. lepazīstieties ar vadības ierīcēm un pareizu ierīces lietošanu.
• Nekad neļaujiet ar ierīci darboties bērniem vai personām, kas nav iepazinušās ar ierīces lietošanas instrukcijām. Valsts normatīvajos aktos var būt noteikts precīzs operatora vecums.
• Nekad neplaujiet, ja tuvumā ir citi cilvēki, īpaši bērni vai mājdzīvnieki.
• Atcerieties, ka operators vai lietotājs ir atbildīgs par nelaimes gadījumiem vai apdraudējumiem, kas radušies citiem cilvēkiem vai videi.

Sagatavošana

• Plaušanas laikā vienmēr valkājiet stingrus apavus un garas bikses. Nestrādājiet ar mašīnu ar basām kājām vai valējās sandalēs. Izvairieties no bojāta apgērba, kas ir pārāk valīgs vai kam ir karājas siksnīnas vai lentes.
• Rūpīgi pārbaudiet vietu, kur ierīce darbosies, un noņemiet visus priekšmetus, kas varētu ieklūt ierīcē.
• Pirms lietošanas vienmēr pārbaudiet, vai naži, skrūves un nažu montāžas aprīkojums nav nolietojies vai bojāts. Lai saglabātu līdzsvaru, nomainiet nolietotās vai bojātās montāžas daļas. Nomainiet bojātas vai nesalasāmas plāksnes.

Izmantojiet

• Veidot tikai dienas gaismā vai ar labu mākslīgo apgaismojumu.
• Izvairieties plaut mitru zāli.
• Vienmēr pārliecinieties, ka jūsu kājas slīpumā stāv stingri.
  • Nāciet, nekad nebrauciet.
• Plaujiet plavu pāri nogāzei, nekad ne uz augšu, ne uz leju.
• Īpaši uzmanīgi brauciet, mainot virzienu nogāzē.
• Neplaujiet pārāk slīpās nogāzēs.
• Pievērsiet īpašu uzmanību, kad braucat atpakalgaitā vai velkājat ierīci uz sevi.
• Ja, pārvietojot ierīci pa virsmām, kas nav zāle, un transportējot to uz plaušanas zonu un no tās, ir nepieciešams to noliekt, izslēdziet plaušanas elementa(-u) piedziņu.
• Neizmantojiet ierīci ar bojātiem vākiem vai korpusiem vai bez drošības ierīces, piemēram, ar slēgtiem zāles vākiem un/vai tvertnēm.
• Uzmanīgi iedarbiniet dzinēju saskaṇā ar norādījumiem, uzmanot, lai kājas atrastos tālāk no griešanas elementa(-iem).
• Palaižot dzinēju, mašīnu nedrīkst noliekt, izņemot gadījumus, kad to nepieciešams noliekt iedarbināšanas laikā. Šādā gadījumā nenokrītojiet mašīnu vairāk, nekā nepieciešams, un paceliet tikai to daļu, kas atrodas prom no operatora.
• Neiedarbiniet ierīci, stāvot iztukšošanas atveres priekšā.
• Neturiet rokas vai kājas rotējošo daļu tuvumā. Pārliecinieties, ka izmešanas ports vienmēr nav aizsērējis.
• Nepārnēsājiet ierīci ar ieslēgtu dzinēju.

- Pirms tehniskās apkopes apstādiniet ierīci un noņemiet blokēšanas komplektu, ja baterijas ir ligzdās. Pārliecinieties, ka visas kustīgās dalas nav kustībā

katru reizi, kad atstatu no ierīces,
pirms izejas tīrīšanas vai stumšanas,
pirms ierīces pārbaudes, tīrīšanas vai remonta,
pēc trieciena ar svešķerneni. Pirms iekārtas atkārtotas iedarbināšanas un ekspluatācijas pārbaudiet, vai ierīce nav bojāta, un, ja nepieciešams, veiciet remontu.
ja ierīce sāk pārmērīgi vibrēt (nekavējoties pārbaudiet).
pārbaudiet, vai nav bojājumu,
➢ nomainīt vai salabot jebkuru bojātu daļu,
➢ Pārbaudiet un pievelciet valīgās detaļas.

Uzturēšana un uzglabāšana

• Uzturiet visus uzgriežņus, skrūves un bultskrūves labā stāvoklī, lai pārliecinātos, ka ierīce darbosies droši.
• Bieži pārbaudiet, vai zāles konteiners nav nodilis vai bojāts.
• Esiet piesardzīgi, lietojot mašinas ar vairākiem asmeņiem, jo viena griešanas elementa rotācija var izraisīt citu asmeņu rotāciju.
• Regulējot ierīci, esiet uzmanīgi, lai pirkstiem nenonāktu starp kustīgajām lāpstinām un fiksētajām ierīces daļām.
• Pirms nākamās palaišanas vienmēr atstājiet ierīci atdzist.
• Uzmanieties no nažu asmeņiem. Izslēdzot dzinēju, naži joprojām griežas - pirms apkopes nonemiet bojāto komplektu.
• Drošības apsvērumu dēl nomainiet nolietotās vai bojātās detaļas. Izmantojiet tikai originālās rezerves daļas un aprīkojumu.

UZMANĪBU! Neraugoties uz pēc būtības drošu konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, ekspluatācijas laikā vienmēr pastāv atlikušo traumu risks.

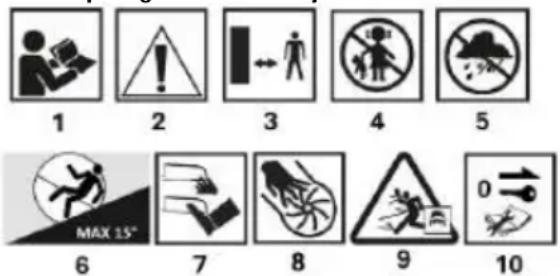

Izmantoto piktogrammu skaidrojums

11

12

13

14

15

2.Bridinajums: Bīstamība

3.Uzturiet apkārtējos cilvēkus pienācīgā attālumā.

1. Keep bērni prom no rīka

Aizsargājiet ierīci no mitruma

6.Maksimālais slīpums 15°

7.Uzmanieties no asām nažu malām.

8.Knives griežas, kad dzinējs ir izslēgts

9.Uzmanieties no bīstamām atlūzām

1. Pirms tehniskās apkopes noņemiet blokēšanas komplektu, ja baterijas ir ligzdās.

2. Lietojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus).

3. Izmantojiet aizsargapgērbu - apavus

13.Aizsardzības klase IPX4

1. Selektīvi pārstrādāts

2. Atbilst Eiropas standartu un direktīvu prasībām

PIEZIME: Šo aprīkojumu drīkst lietot bērni un cilvēki ar ierobežotām fiziskām un garīgām spējām, kā arī cilvēki ar nepietiekamu pieredzi un zināšanām par aprīkojumu, ja tiek nodrošināta uzraudzība vai sniegtas instrukcijas par to, kā droši lietot aprīkojumu, lai izprastu ar to saistītos riskus. Bērni nedrīkst spēlēties ar šo aprīkojumu. Bērni bez uzraudzības nedrīkst tīrīt vai apkalpot iekārtas.

LĀDĒTĀJA UN AKUMULATORA DROŠĪBAS NOTEIKUMI

PAREIZA AKUMULATORU LIETOŠANA UN EKSPLUATĆCIJA

• Akumulatora uzlādes procesam jābūt lietotājakontrolē
• Izvairieties no akumulatora uzlādes temperatūrā, kas zemāka par 0°C.
• Uzlādējiet akumulatorus tikai ar ražotāja ieteikto lādētāju.
  Izmantojot lādētāju, kas paredzēts cita tipa akumulatoru uzlādei, pastāv ugunsgrēka risks.

- Kad akumulators netiek lietots, turiet to tālāk no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgu nagiem, skrūvēm vai citiem maziem metāla priekšmetiem, kas var radīt īssavienojumu akumulatora terminālos. Akumulatora spailu īssavienojums var izraisīt apdegumus vai ugunsgrēku.

Akumulatora bojājumu un/vai nepareizas lietošanas gadījumā var izdalīties gāzes. Izvēdiniet telpu, diskomforta gadījumā konsultējieties ar ārstu. Gāzes var bojāt elpošanas celus.

• Ekstrēmos apstākļos var rasties šķidruma noplūde no akumulatora. Šķidruma noplūde no akumulatora var izraisīt kairinājumu vai apdegumus. Ja tiek konstatēta noplūde, rīkojieties šād:
• Rūpīgi noslaukiet škidrumu ar drānu. Izvairīties no škidruma saskares ar ādu vai acīm.
• ja škidrums nonāk saskarē ar ādu, attiecīgā kermana vieta nekavējoties jānomazgā ar lielu daudzumu tīra ūdens vai jāneitralizē škidrums ar vieglu skābi, piemēram, citronu sulu vai etiki.
• ja škidrums noklust acis, nekavējoties vismaz 10 minūtes skalot acis ar lielu daudzumu tīra ūdens un meklēt medicīnisku palīdzību.
• Neizmantojiet bojātu vai pārveidotu akumulatoru. Bojātas vai pārveidotas baterijas var darboties neparedzēti, izraisot ugunsgrēku, sprādzienu vai traumu gūšanu.

Akumulatoru nedrikst paklaut mitruma vai udens iedarbibai.

• Akumulatoru vienmēr turiet tālu no karstuma avota. Neatstājiet to il gstoši augstas temperatūras vidē (tiešos saules staros, radiatoru tuvumā vai jebkurā vietā, kur temperatūra pārsniedz 45°C).
• Akumulatoru nepaklaujiet uguns iedarbībai vai pārmērīgai temperatūrai. Uguns vai temperatūras virs 130°C iedarbība var izraisīt sprādzienu.

PIEZIME: 130°C temperatūru var norādīt kā 265°F.

Jäievēro visi uzlādes norādījumi, un akumulatoru nedrīkst uzlādēt temperatūrā, kas ir ārpus ekspluatācijas instrukcijas tabulā norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var sabojāt akumulatoru un palielināt ugunsgrēka risku.

AKUMULATORU REMONTS:

• Bojātas baterijas nedrīkst remontēt. Akumulatoru drīkst remontēt tikai ražotājs vai pilnvarots servisa centrs.
• Izlietotā baterija jānogādā šāda veida bīstamo atkritumu iznīcināšanas centrā.

LĀDĒTĀJA DROŠĪBAS INSTRUKCIJAS

• Lādētājs nedrīkst būt pakļauts mitruma vai ūdens iedarbībai. Ūdens iekļūšana lādētājā palielina trieciena risku. Lādētāju drīkst lietot tikai telpās, sausās telpās.
• Pirms apkopes vai tīrīšanas darbu veikšanas atvienojiet lādētāju no elektrotīkla.
• Nelietojiet lādētāju uz viegli uzliesmojošas virsmas (piemēram, papīra, tekstila) vai viegli uzliesmojošu vielu tuvumā. Lādētāja temperatūras paaugstināšanās lādēšanas procesa laikā rada aizdegšanās risku.
• Katru reizi pirms lietošanas pärbaudiet lādētāja, kabela un kontaktdakšas stāvokli. Ja tiek konstatēti bojājumi, lādētāju nelietojiet. Nemēginiet izjaukt lādētāju. Visus remontdarbus nododiet autorizētai servisa darbnīcai. Nepareiza lādētāja uzstādīšana var radīt elektriskās strāvas trieciena vai ugunsgrēka risku.
• Bērni un personas ar fiziskiem, emocionāliem vai garīgiem traucējumiem, kā arī citas personas, kuru pieredze vai zināšanas nav pietiekamas, lai darbinātu lādētāju, ievērojot visus drošības pasākumus, nedrīkst lietot lādētāju bez atbildīgas personas uzraudzības. Pretējā gadījumā pastāv risks, ka ierīce tiks nepareizi lietota, kā rezultātā var tikt gūti ievainojumi.

Ja lādētājs netiek lietots, tas jāatvieno no elektrotīkla.

Jäievēro visi uzlādes norādījumi, un akumulatoru nedrīkst uzlādēt temperatūrā, kas ir ārpus ekspluatācijas instrukcijas tabulā norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var sabojāt akumulatoru un palielināt ugunsgrēka risku.

LĀDĒTĀJA REMONTS

- Bojātu lādētāju nedrīkst remontēt. Lādētāja remontu drīkst veikt tikai ražotājs vai pilnvarots servisa centrs.

UZMANĪBU: lerīce ir paredzēta darbam telpās.

Neraugoties uz to, ka tiek izmantota pēc būtības droša konstrukcija, drošības pasākumi un papikdu aizsardzības pasākumi, darba laikā vienmēr pastāv atlikušais risks gūt traumas.

Li-lon akumulatori var noplüst, aizdegties vai eksplodët, ja tie tiek sasildīti līdz augstai temperatūrai vai notiek

Issavienojums. Neglabājiet tās automašinā karstās un saulainās dienās. Neatveriet akumulatoru komplektu. Li-lon akumulatori satur elektroniskās drošības ierīces, kuru bojājuma gadījumā akumulators var a iz d e g t i e s vai eksplodēt.

KONSTRUKCIJA UN PIELIETOJUMS

Plaujmašina ir ar akumulatoru darbināma iekārta. To darbina bezsuku motors. Plaujmašina ir paredzēta zālienu plaušanai mājas dārzā. Izmantojiet tikai šai ierīcei piemērotus piederumus un ievērojiet lietošanas instrukcijā sniegtos norādījumus. Zāle jāplauj vienmērīgās joslās. Plāvēju var stumt vai vilkt. Plaujmašina ir paredzēta tikai amatieru lietošanai.

BRĪDINĀJUMS! Neizmantojiet ierīci citiem mērķiem, kas nav tai paredzētie.

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lapās.

A attēls	Apraksts
1	Plaujmašīnas iedarbināšanas svira
2	Sākuma poga
3	Augšējā plaujmašīnas rokas fiksators
4	Zāles konteinera uzpildes līmeņa aizbīdnis
5	Zāles uztvērēja kastes turētājs
6	Aizmugurējā atloka
7	Plaušanas augstuma regulēšanas svira
8	Akumulatora nodalījuma vāks
9	Priekšējie ritenu riteni
10	Plaujmašīnas vadības rokturis
11	Plaujmašīnas roktura augšējā roka
12	Apakšējā plaujmašīnas stiprinājuma roka
13	Zāles uztvērēja kaste
14	Rokturis plaujmašīnas pārnēsāšanai
15	Apakšējā plaujmašīnas rokas slēdzene
16	Aizmugurējie riteni
17	Naža maksts
B attēls	Apraksts
1	Akumulatora nodalījuma vāks
2	Plaušanas augstuma regulēšanas svira
3	Drošības atslēga
4	Akumulatora ligzda
5	Mulčēšanas stiprinājuma vāks
6	Plaujmašīnas stieņa lenķa regulēšana
7	Blokēšanas svira
C attēls	Apraksts
1	Plaušanas augstuma regulēšanas svira
2	Plaušanas augstuma regulēšanas skala
D attēls	Apraksts
1	Plaujmašīnas vadības rokturis
2	Plaujmašīnas iedarbināšanas svira
3	Sākuma poga
4	Zāles konteinerā ir vieta
5	Pilns zāles konteiners
E attēls	Apraksts
1	Priekšējie ritenu riteni
2	Plaušanas asmens
3	Zāles izmešanas tunelis
4	Aizmugurējā atloka
5	Aizmugurējie riteni
6	Plaujmašīnas asmens fiksācijas skrūve
7	Plaujmašīnas asmenų pozīcijas tapas

APRĪKOJUMS UN PIEDERUMI

• Plaujmašīnas - 1 gab.
  • Zāles savācējs ar rokturi - 1 gab.
• Mulčēšanas spilventiņš - 1 gab.
  • Drošības atslēga - 1 gab.
• Blokēšanas pogas - 2 gab.
• Skrūves un paplāksnes - 2 kpl.
• Tehniskā dokumentācija - 3 gab.

SAGATAVOŠANĀS DARBAM

UZMANĪBU: Pirms ierīces regulēšanas izņemiet baterijas un drošības atslēgu B3 attelā. Neiedarbiniet ierīci, pirms visas sastāvdaļas nav pareizi samontētas.

ROKTURA AUGSTUMA REGULÉŠANA

Roktura blokēšanas pogas atrodas roktura abās pusēs A15. attēls. Blokēšanas vai atblokēšanas darbība jāveic paralēli katrai rokturim. Roktura augstumu var regulēt vairākās pozīcijās atkarībā no vajadzībām, piemēram, plāvēja operatora auguma.

• Pagrieziet blokēšanas pogu att. B7 abās plaujmašīnas pusēs. Blokēšanas tapa atstās ligzdu, laujot veikt regulēšanu.
• Stingri satveriet apakšējo rokturi un noregulējiet tā augstumu. Kad blokēšanas tapa savienojas ar ligzdu, pagrieziet blokēšanas pogu B6. att. atpaka!, blokējot pozīciju un rokturi/vadīklu.

SALOKÄMIE ROKTURI

• Atveriet izejas vāku un noņemiet zāles savācēju, pavelkot rokturi (atslēgai jābūt noņemtai).
• Nospiediet uz leju un pagrieziet augšējo roktura blokēšanas pogas A3 att. pulksteņrādītāja kustības virzienā. Pēc tam nolieciet augšējo rokturi.
• Demontāža notiek analogiski, apgrieztā secībā.

ZĀLES SAVĀCĒJA UZSTĀDĪŠANA

• Paceliet izejas vāku A6. attēls.
• Izvelciet mulčēšanas spilventiņu B5. attēls
• Pakariniet zâles uztvērēju fig. A13 ar ākiem uz stieņa. Zâles uztvērējam ir ērts rokturis att. A5, lai to varētu pārnēsāt un iztukšot nopļauto zāli. Alzverlet izplūdes atveres vāciņu att. A6.

PIEZIME: Vienmēr pārliecinieties, ka zāles savācējs ir pareizi nostiprināts.

PLAUŠANAS AUGSTUMA IESTATIŠANA

BRĪDINĀJUMS! Pirms plaušanas augstuma iestatījuma maiņas izslēdziet plaujmašinu un atvienojiet akumulatorus vai izņemiet drošības atslēgu no kontaktligzdas.

Plaušanas augstumu regulē, izmantojot plaušanas augstuma sviru C1. att. sešās pozīcijās no 25 līdz 75 mm.

• Nonemiet drošības atslēgu.
• Izvelciet plaušanas augstuma regulēšanas sviru C1. att. no padzilinājuma.
• Pārvietojot plaušanas regulēšanas sviru, izvēlieties vēlamo plaušanas augstumu C2. attēls.
• levietojiet plaušanas augstuma regulēšanas sviru vienā no izvēlētajiem plaušanas augstuma regulēšanas sviras fiksācijas padziļinājumiem plaujmašīnas korpusā. Regulēšanas laikā turiet plaujmašīnu ar priekšējo rokturi A14. att.

TRANSPORTĒŠANAS ROKTURIS

Plaujmašinai ir ěrts un praktisks rokturis uz korpusa. Plaujmašinu jātransportē diviem cilvēkiem A14. attēls.

DARBİBA UN IESTATİJUMI

IESLĚGTS/IZSLĚGTS

PIEZİME!

Vienmēr izmantojiet viena tipa akumulatorus ar vienādu uzlādes pakāpi.

Pirms katras lietošanas reizes pārbaudiet abu akumulatoru uzlādes līmeni.

BRĪDINĀJUMS! Akumulatorus jāuzstāda ligzdās att. B4 nodalījumā attēlā. A7 pirms palaišanas, lerīcei ir nepieciešamas 2 baterijas, citādi tā netiks iedarbināta. Lai ierīce darbotos pareizi, akumulatoriem jābūt ar vienādu jaudu un līdzīgu uzlādes līmeni. Zāles plāvēja akumulatora nodalījumā ir drošības atslēga, kas jāievieto kontaktligzdā, lai ierīce varētu darboties. Ja drošības atslēga netiks ievletota kontaktligzdā, zāles plāvēju nevarēs iedarbināt, lai gan akumulatori ir uzstādīti.

BRĪDINĀJUMS! Pirms nodošanas ekspluatācijā pārliecinieties, ka slēdzis ir izslēgtā stāvoklī un visas sastāvdaļas ir labi samontētas, kā aprakstīts šajā rokasgrāmatā.

IESLĚGTS - IZSLĚGTS

• Paceliet akumulatora nodalijuma vāku A7. attēls.
• Uzstādiet akumulatorus att. B4 un ievietojiet drošības atslēgu ligzdā att. B3.

PIEZIME: Plaujmašina ir aprikota ar drošibas slēdža pogu, lai novērstu nejaušu iedarbināšanu.

Plaujmašinai ir kombinēts slēdzis ar divām svirām.

leslēgšana

• Nospiediet un turiet slēdža blokēšanas pogu D3. attēls.
• Pievelciet vienu no slēdža svirām pret rokturi un turiet D2. attēls.
• Atlaidiet spiedienu uz slēdža blokēšanas pogu.

Izslēgšana

- Atlaidiet slēdža sviru un pagaidiet, līdz griešanas asmens pārstāj griezties.

UZMANĪBU! Katru reizi palaišanas laikā ir jānospiež slēdža drošības poga. Nekad nemēģiniet fiksēt slēdža drošības pogu vai slēdža sviru ieslēgtā stāvoklī.

Visām detaļām jābūt pareizi uzstādītām un jāatbilst prasībām, lai nodrošinātu pļaujmašīnas pareizu darbību. Jebkura bojāta drošības sastāvdaļa vai detaļa nekavējoties jālabo vai jānomaina. Kad dzinējs ir izslēgts, pļaušanas elementi joprojām griežas.

DROŠAS LIETOŠANAS NORĀDĪJUMI

• Plaujot garu zāli, darbs jāveic pakāpeniski, pa slāniem.
• Pārvietojiet plaujmašīnu ar vienmērīgu kustību, stumjot vai velkot, turot rokturi ar abām rokām.
• Darba plaujmašinu turiet tālāk no cietiem priekšmetiem un kultūraugiem.
• Plaujmašinu izmantojiet tikai tad, kad zāle ir sausa.
• Plaušanas ātrumam jābūt aptuveni 1 metrs 4 sekundēs.
• Regulāri iztukšojiet zāles savākšanas tvertni.
• Cenšoties precīzi aptvert plaušanas laukumu, izmantojiet veselo saprātu.

Plaujmašinu var izmantot ar vai bez uzstādītā zāles savācēja attēlā. A13, ar mulčēšanas piederumu att. B5.

BRĪDINĀJUMS! Neekspluatējiet plaujmašinu bez tvertnes ar paceltu izkraušanas vāku A6. attēls.

UZMANĪBU Strādājot ar plaujmašīnu, atcerieties, ka plaujmašīnu ar akumulatoriem nedrīkst pakļaut tiešiem saules stariem, jo īpaši uz ilgāku pārtraukuma laiku, atstājot ierīci bez uzraudzības. Šajā laikā akumulatori var ļoti sakarst. Temperatūras paaugstināšanās var sabojāt gan akumulatoru, gan plaujmašīnu. Pārsniedzot kritisko temperatūru, var notikt spontāna degšana un pat akumulatoru eksplozija. Nekad nepakļaujiet akumulatorus tiešai un ilgstošai saules gaismas iedarbībai!

EKSPLUATĀCIJA UN APKOPE

BRĪDINĀJUMS! Pirms uzstādīšanas, regulēšanas, remonta vai darbības no ierīces izņemiet baterijas un atvienojiet drošības atslēgu.

TİRİŞANA

• Pēc katras plaušanas reizes noņemiet zāles atliekas, kas sakrājušās griezējnaža korpusā E2. attēls.
• Motora korpusam, cik vien iespējams, vienmēr jābūt bez putekliem un netīrumiem.
• Notīriet motora korpusa ventilācijas atveres, lai novērstu to aizsērēšanu ar nopļauto zāli.
• Noslaukiet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiestu gaisu.
• Tīrīšanai nedrīkst izmantotūdeni vai kīmiskus tīrīšanas līdzekļus.
• Jāievēro piesardzība, lai ierīcē nenokļūtu ūdens.
• Pēc lietošanas noņemiet zāles savācēju un rūpīgi notīriet, lai novērstu pelējuma veidošanos un smakas rašanos.

APKOPE UN UZGLABĀŠANA

- Pārbaudiet, vai griešanas asmens nav bojāts, atsitoties pret cietiem priekšmetiem, vajadzības gadījumā asiniet vai nomainiet griešanas asmeni.

• Pārbaudiet, vai zāles savācēja izmešanas atvere nav aizsprostota.
• Pārbaudiet, vai zāles savācējs nav nodilis un deformējies.
• Izmantojiet tikai oriğinālos piederumus un oriğinālās rezerves dalas.
• Uzglabāšanas laikā rokturi var salocīt, kā aprakstīts iepriekš.
• Ja ierīce netiek lietota, tā jāuzglabā sausā, vēsā vietā, bērniem nepieejamā vietā.
• lerīci uzglabājiet ar izņemtu bateriju.
• Nedrikst uzglabāt temperatūrā, kas pārsniedz 40°C

GRIEŠANAS ASMENS NOMAINA

PIEZIME: Pagaidiet, līdz griešanas asmens ir pilnībā apstājies, izņemiet no ierīces baterijas un atvienojiet drošības atslēgu. Mainot asmeni, izmantojiet cimdus.

• Nonemiet zāles uztvērēju.
• Pagrieziet plaujmašīnu "uz sāniem".
• Cieši satveriet griešanas asmeni vai blokējiet to, piemēram, ar koka gabalu (izmantojiet aizsargcimdus).
• Atbrīvojiet griezēja asmens fiksācijas skrūvi E7. attēlā, pagriežot uz kreiso pusi, ar uzgriežņu atslēgu.

• Nomainiet vai uzasiniet griešanas asmeni (ja to maina ar jaunu - griešanas asmenim jābūt tāda paša izmēra un svara).

• Piestipriniet griešanas nazi, rīkojoties, kā norādīts iepriekš, apgrieztā secībā (stiprinājuma atveres att. E6 griezējnažā jābūt uzsēdinātiem uz vārpstas tapām).

• Vislabāk ir uzticēt kvalificētai personali asināt vai nomainīt griešanas asmeni, izmantojot originālās detalas.

Jebkādi defekti jānovērš ražotāja pilnvarotajā servisa nodaļā.

DROŠÍBA

Plaujmašina ir aprikota ar šādām drošības sistēmām, kas izslēdz mašīnu bīstamu apstāklu gadījumā.

• Aizsardzība pret pārslodzi
- Aizsardzība pret pārkaršanu
- Aizsardzība pret akumulatora pārmērīgu izlādi.

PROBLÉMU RISINÁŠANA

Plaujmašina netiek iedarbināta

• Trūkst vai nepareizi ievietotas baterijas. Šādā gadījumā uzlādētās baterijas jāieliek pareizi.
• Akumulatora problēmas, zems spriegums - uzlādējiet vai nomainiet akumulatoru.
• Drošības atslēga nav ievietota aizdedzē - tā ir jāieliek.

Dzinējs pēc neilga brīža pārtrauc darboties

• Zems akumulatora uzlādes līmenis - uzlādējiet vai nomainiet akumulatoru.
• Plaušanas augstums ir pārāk zems - jāpalielina.

Dzinējs nesasniedz maksimālos apgriezienus

• Nepareizi ievietotas baterijas - ievietojiet tās pareizi, saskaņā ar instrukcijām.
• Zems akumulatora uzlādes līmenis - uzlādējiet vai nomainiet akumulatoru.
• Problēmas ar spēka pārvadu - nogādājiet to pilnvarotā servisa centrā, lai veiktu remontu.

nazis nevēršas (nekavējoties izslēdziet!)

• Sveškermenis, piemēram, zars, kas iestrēdzis naža zonā - izņemiet.
• Problēmas ar spēka pārvadu - nogādājiet to pilnvarotā servisa centrā, lai veiktu remontu.

Pārāk liela vibrācija (nekavējoties izslēdziet!)

- Slikti sabalansēts vai nevienmērīgi nolietots asmens - nomainiet to.

RITINGA DATI

Bezvadu plaujmašina 04-640
Parametrs	Vērtība
Barošanas spriegums	2x18 VDC0 36 V DC
Vārpstas ātrums bez slodzes	3280 minūtes ^-1
Aizsardzības pakāpe	IPX4
Aizsardzības klase	III
Plaušanas platums	380 mm
Plaušanas augstuma regulēšanas skaits	6
Plaušanas augstuma diapazons	25-75 cm
Zāles uztvērēja ietilpība	45L
Masu	13 kg
Ražošanas gads	2024
04-640 norāda gan mašīnas tipu, gan apzīmējumu.

TROKŠNA UN VIBRĀCIJAS DATI

Skaņas spiediena līmenis	LpA = 78,4 dB(A) K=3 dB(A)
Skaņas jaudas līmenis	Lw A=90,2 dB(A) K=3,0 dB(A)
Vibrācijas paātrinājuma vērtības	a_h = 1,23 m/s^2 K=1,5 m/s^2

Informācija par troksni un vibrāciju

lekārtas trokšna emisijas līmeni raksturo: emitētais skaņas spiediena līmenis Lp un skaņas jaudas līmenis Lw (kur K apzīmē mērījumu nenoteiktību). lekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība ah (kur K ir mērījumu nenoteiktība).

Skañas spiediena līmenis Lp, skañas jaudas līmenis Lw, un vibrācijas paātrinājuma vērtība a h, kas norādīta šajos norādījumos, tika mērīta saskaņa ar EN 60335-2-77:2010. Norādīto vibrācijas paātrinājuma līmeni a h var izmantot iekārtu salīdzināšanai un vibrācijas iedarbības sākotnējam novērtējumam.

Norādītais vibrāciju līmenis ir reprezentatīvs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērkiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmē nepietiekama vai pārāk reta ierīces apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota

darbam. Ja visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZİBA

Ar elektroenerğiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā atbilstošas utilizācijas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur videi nekaitīgas vielas. Iekārtas, kas netiek pārstrādātas, rada potenciālu risku videi un cilvēku veselībai.

"GTX Poland Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavă, ul. Pograniczna 2/4 (turpmāk tekstā - "GTX Poland") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tai skaitā, cita starpā. Visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, bet ne tikai uz tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī uz tās kompozīciju, pieder tikai un vienīgi GTX Poland un ir pakļautas tiesiskai aizsardzība saskaņa ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (t. i., 2006. gada Likumu Vēstnesī Nr. 90, 631. punkts ar grozījumiem). Visas Rokasgrāmatas, kā arī tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez GTX Poland rakstiskas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Ražotājs: Sp.k., Pograniczna 2/4, 02-285 Varšava

Izstrādājums: Bezvadu plaujmašīna

Modelis: 04-640

Tirdzniecības nosaukums: NEO TOOLS

Sērijas numurs: 00001 ÷ 99999

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

Trokšna emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar 2005/88/EK

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES Garantētais skanas jaudas līmenis LWA =92 dB(A)

Izmērītais skaņas jaudas līmenis L _w A=90,2 dB(A) K=1,82 dB(A)

Un atbilst standartu prasībām:

EN 62841-1:2015+AC:2015+A11:2022; EN IEC 62841-4-3:2021+A11:2021;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdaļām.

pievieno galalietotājs vai veic vēlāk.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

GTX Polijas kvalitātes amatpersona

Varšava, 2024-11-27

EESTI (EE) ORIGINAALJUHISTE TÖLGE

JUHTMETA NIIDUK 04-640

TÄHELEPANU: ENNE ELEKTRILISE TÖÖRIISTA KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA HOIDKE SEE EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSEESKIRJAD

MURUNIIDUKITE KASUTAMISE OHUTUSJUHISED
