GEBRUIKSAANWIJZING DDM-A4250S MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Diamantboormachine
Model	MSW-DDM-A4250S
Nominale spanning [V~] / frequentie [Hz]	230 / 50
Nominaal vermogen [W]	3300
Diameter waterslangaansluiting [mm]	10
Kernboor montagediameter ["]	1 1/4 - 7 UNC G1/2
Boordiameter op tandwiel 1/2/3 [mm]	155
Maximale boordiameter [mm]	255
Instelling geleidebereik [mm]	≤500
Geluidsdrukniveau [dB]	90
Geluidsvermogenniveau [dB]	103
Diameter wateraansluiting [']	4
Afmetingen [cm]	50 x 25 x 93
Gewicht [kg]	24,1

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie.

(algemeen waarschuwingssignaal)

Gebruik gehoorbescherming. Blootstelling aan hard geluid kan leiden tot gehoorverlies.

Draag een veiligheidsbril.

Draag een stofmasker (bescherming van de luchtwegen).

Draag veiligheidshandschoenen.

Draag voetbescherming.

Draag een gezichtsscherm.

Draag beschermende kleding.

ATTENTIE! Elektrische schok waarschuwing!

ATTENTIE! Roterende delen, pas op en voorkom verstrikking in het apparaat!

ATTENTIE! Heet oppervlak, kans op brandwonden!

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

2. Gebruiksveiligheid

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar:

Diamantboormachine

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.
e) Als u buiten met het apparaat werkt, moet u een verlengsnoer gebruiken dat geschikt is voor gebruik buiten het huis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buiten het huis vermindert het risico op elektrische schokken.
f) Indien het gebruik van het apparaat in een vochtige omgeving niet kan worden vermeden, moet een aardlekschakelaar (RCD) worden toegepast. Het gebruik van een RCD vermindert het risico van elektrische schokken.
g) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.
h) Dompel het snoer, de stekker of het apparaat niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat niet op natte oppervlakken.

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen ontsteken.
c) Als u twijfelt over de juiste werking van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
d) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zelf geen reparaties uit!
e) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
f) Het is kinderen of onbevoegde personen verboden een werkplek te betreden. (Een afleiding kan ertoe leiden dat u de controle over het apparaat verliest).
g) Gebruik het apparaat in een goed geventileerde ruimte.
h) Het apparaat produceert stof en puin tijdens de werking. Het is belangrijk om omstanders te beschermen tegen schadelijke gevolgen die door het apparaat worden verspreid.
i) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zijn worden vervangen.

j) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
k) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
I) Houd het apparaat uit de buurt van kinderen en dieren.
m) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.
n) Let op de omstandigheden in de werkomgeving. Stel het apparaat niet bloot aan regen en gebruik het niet op natte plaatsen. Het werkgebied moet goed worden beschermd, vooral gecontroleerd op de aanwezigheid van explosieve en ontvlambare vloeistoffen en gassen (sprays, verf, benzine, oplosmiddelen, lijmen), die de oorzaak kunnen zijn van brand of explosie wanneer ze worden gecombineerd met vonken die door het apparaat worden veroorzaakt. Het apparaat mag niet in contact komen met hoogspanningsleidingen, gas-/waterleidingen etc. Om instorten te voorkomen, onderzoekt u de constructie van het werkstuk voordat u het met het apparaat binnendringt.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) Het toestel is niet ontworpen om te worden bediend door personen (inclusief kinderen) met beperkte mentale en sensorische functies of personen zonder relevante ervaring en/of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of zij instructies hebben ontvangen over de bediening van het toestel.
c) Het apparaat mag alleen worden gebruikt door lichamelijk fitte personen die in staat zijn het te hanteren, goed opgeleid zijn, vertrouwd zijn met deze handleiding en opgeleid zijn in het kader van veiligheid en gezondheid op het werk.
d) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
e) Gebruik de persoonlijke beschermingsmiddelen zoals vereist voor het werken met het apparaat, gespecificeerd in hoofdstuk 1 (Legenda). Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.
f) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
g) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
h) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, juwelen of lang haar kunnen in bewegende delen verstrikt raken.
i) Verwijder alle afstelgereedschap of steeksleutels voordat u het apparaat aanzet.
j) Gebruik oog-, oor- en ademhalingsbescherming.
k) Gebruik persoonlijke beschermingsmiddelen zoals: beschermende handschoenen, veiligheidsschoenen, gelaatsscherm, beschermend pak.
I) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.

b) Gebruik het apparaat niet als de AAN/UIT-schakelaar niet goed functioneert (schakelt het apparaat niet in en uit). Apparaten die niet met de AAN/UIT-schakelaar kunnen worden in- en uitgeschakeld, zijn gevaarlijk, mogen niet worden gebruikt en moeten worden gerepareerd.

c) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijke preventieve maatregel vermindert het risico van onbedoelde activering.

d) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.

e) Houd het apparaat in perfecte technische staat.

f) Houd het apparaat buiten het bereik van kinderen.

g) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.

h) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.

i) Laat dit apparaat niet onbeheerd achter als het in gebruik is.

j) Bedek de luchtinlaat en -uitlaat niet.

k) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassen persoon.

I) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigen.

m) Houd het apparaat uit de buurt van vuur- en warmtebronnen.

n) Leun niet uit. Blijf tijdens het gebruik in een stabiele positie en houd uw evenwicht.

o) Houd het apparaat stevig vast. Wanneer u uw handen gebruikt, mag u alleen de handgrepen vasthouden die bij het apparaat zijn geleverd.

p) Houd het apparaat en de accessoires scherp en schoon. Volg de juiste smeerprocedures en vervang accessoires indien nodig. Verlengsnoeren moeten regelmatig worden gecontroleerd en indien nodig worden gerepareerd of vervangen. Handgrepen moeten altijd droog, schoon en vrij van olie en vet zijn.

q) Raak bewegende/roterende elementen niet aan, tenzij het apparaat is losgekoppeld van de stroomvoorziening.

r) Besteed bijzondere aandacht aan mensen en voorwerpen beneden wanneer u op hoogte werkt.

s) Vergeet niet om een werkinstrument op de juiste manier in het apparaat te plaatsen.

t) Tijdens het gebruik van het apparaat wordt gereedschap extreem heet.

u) Houd water uit de buurt van de motor.

v) Houd uw vingers niet op de AAN/UIT-schakelaar wanneer u zich verplaatst terwijl het apparaat op de voeding is aangesloten. Het apparaat kan alleen worden gebruikt wanneer het wordt vastgehouden met een handvat.

w) Het apparaat moet zijn uitgerust met booradapters/bits die bedoeld zijn om met water te werken.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Deze machine is ontworpen voor het boren in beton, steen, metselwerk en leidingwerk, waardoor hij geschikt is voor het installeren van luchtkoelers, elektrische apparaten en leidingen voor water- en gasleidingen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

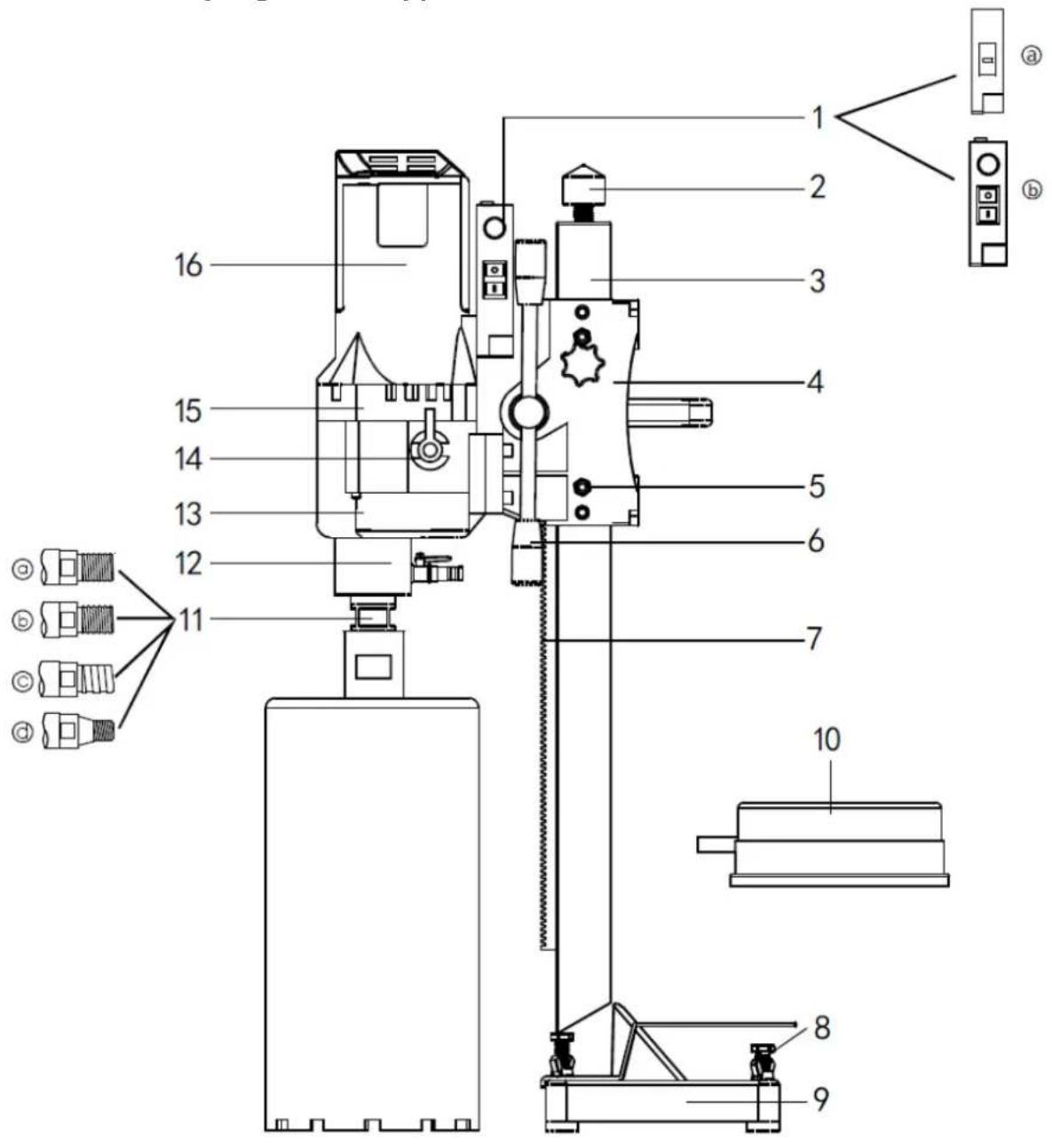

3.1. Beschrijving van het apparaat

a. Normaal
b. Met snelheidsregelaar

2 - Bovenkant van het frame
3 - Vierkant kader
4 - Het hefapparaat
5 - De stelschroef
6 - Hefschacht
7 - Getande rek
8 - Basisschroef
9 - Basis

10 - Wateropvangkap (optioneel)
11 - Spindel
12 - Montage watering
13 - Versnellingsbak
14 - Shift knop
15 - De middelste deksel
16 - De statormantel

3.2. Werken met het apparaat

1) Lees de handleiding : Voordat u de machine gebruikt, is het van cruciaal belang dat u de handleiding grondig leest. Alleen getrainde personen mogen deze machine gebruiken om de veiligheid en correcte bediening te garanderen.
2) Controleer de spanning : Zorg ervoor dat de voedingsspanning niet hoger is dan 5% van de nominale spanning van de machine. Hogere spanningen kunnen leiden tot motorschade, inclusief verbranding en elektrische lekkage.
3) Draag geschikte veiligheidsuitrusting : Draag altijd een helm, isolerende handschoenen en een arbeidspak. Vermijd losse kleding en sieraden en houd het haar vast om verstrikking te voorkomen.
4) Gebruik de juiste boren : Deze machine is ontworpen voor natte boren. Het gebruik van andere soorten bits of het overbelasten van de motor wordt afgeraden en kan de machine beschadigen.
5) Voorkom dat water de motor binnendringt : Zorg ervoor dat er geen water in de motor komt en blokkeer de ventilatie niet om oververhitting en mogelijke motorschade te voorkomen.
6) Inspecteer het werkgebied : Controleer voordat u begint het werkgebied op mogelijke gevaren, zoals hoogspanningskabels, gas- en waterleidingen en telecommunicatiefaciliteiten.
7) Houd rekening met de omgeving : Houd rekening met de veiligheid van het gebied eronder wanneer u door vloeren boort. Wanneer u in balken of kolommen boort, moet u de structuur van het gebouw op stabiliteit beoordelen.
8) Vermijd explosieve omgevingen : Gebruik het elektrische gereedschap niet in gebieden met ontvlambare vloeistoffen, gassen of stof. Vonken die door elektrisch gereedschap worden gegenereerd, kunnen deze stoffen doen ontbranden.
9) Starten zonder belasting : Start de machine altijd zonder belasting. Starten onder belasting is gevaarlijk en kan zowel de machine als de bestuurder schade toebrengen. Zorg ervoor dat de machine stevig is vastgezet om te voorkomen dat deze valt tijdens het werken op hoogte.
10) Gebruik een hoogwaardige voedingskabel : Gebruik een drieaderige kabel van hoge kwaliteit en zorg ervoor dat deze goed geaard is. Het gebruik van een aardlekschakelaar (GFCI) is essentieel voor extra veiligheid.

Het volgen van deze veiligheidsrichtlijnen draagt bij aan een veilige bediening van de machine, waarbij zowel de machinist als de apparatuur tegen letsel worden beschermd. Geef altijd prioriteit aan veiligheid om ongelukken te voorkomen en een productieve werkomgeving te garanderen.

3.3. Bedieningshandleiding

1) De expansiebout installeren:

• Gat boren: Maak met een klopboormachine een gat op de aangegeven plek.
• Plaats de bout: Plaats de expansiebout in het gat en draai deze stevig vast.
• Machine monteren: Bevestig de diamantboormachine op de bout. Pas de vier regelschroeven aan om de machine te stabiliseren en te voorkomen dat deze gaat slingeren.

2) Het opzetten van de steunstang:

• Lokaliseer de boorplek: Bepaal waar u wilt boren.
• Stel de stang af: Plaats de steunstang en pas de lengte van de duwstang aan. Draai de bevestigingsschroeven vast om volledig contact tussen de basis van de boorinstallatie en het oppervlak te garanderen, waarbij de boor en de machine in een verticale en stabiele positie worden gehouden.

3) Voorbereiden op boren:

• Bevestig de boor: Bevestig de juiste boor op de machine.
• Sluit nutsvoorzieningen aan: Sluit de stroom aan en sluit de watertoevoer aan.
• Aanpassen en controleren: Schakel de machine onbelast in om de beweging van de boor te controleren en te luisteren naar eventuele ongebruikelijke geluiden. Als alles in orde is, opent u de waterklep om te beginnen met boren zodra er water uit de boor stroomt.

4) Beginnen met boren:

• Begin langzaam: begin langzaam met boren, zodat de boor het oppervlak kan binnendringen.
• Snelheid aanpassen: Zodra de boor een eerste gat heeft gemaakt, kunt u de normale boorsnelheid verhogen. Verlaag de snelheid opnieuw als u staal tegenkomt in het booroppervlak.

5) Veiligheid en onderhoud:

• Mechanische en elektronische beveiligingen: Als de boor stopt met bewegen terwijl de motor draait, moet hij mogelijk worden geslepen of is de voedingssnelheid te hoog. Trek de boor eruit en plaats deze opnieuw. Als de motor onverwacht stopt, start u de machine opnieuw en verlaagt u de invoersnelheid.
• Slijtage van de wrijvingsplaten: Na verloop van tijd kan de wrijvingsplaat verslijten, wat tot mogelijke slip kan leiden. Verwijder het koppelingstandwiel uit de versnellingsbak, vervang de versleten wrijvingsplaten door nieuwe van gelijke grootte en draai alle schroeven stevig vast. Monteer het tandwiel weer in de versnellingsbak. (Opmerking: deze onderhoudsstap moet worden uitgevoerd door een getrainde professional.)

Door deze stappen te volgen, garandeert u niet alleen de efficiënte werking van uw diamantboormachine, maar handhaaft u ook de veiligheidsnormen en verlengt u de levensduur van uw apparatuur.

3.4. Instructies voor het schakelen

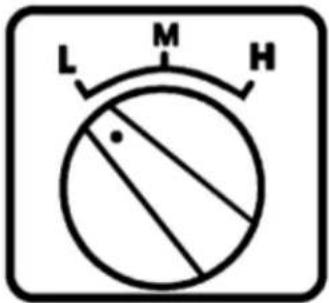

L M H

Type met 3 snelheden

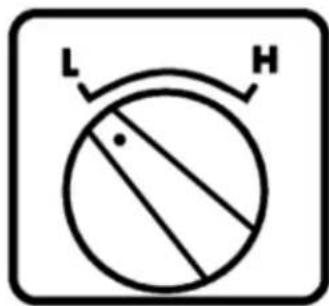

L H

Type met 2 snelheden

Diamantgatzagen kunnen worden uitgerust met twee of drie snelheden. Het kiezen van de juiste versnelling verhoogt de boorefficiëntie:

Model met 3 versnellingen:

• Hoge versnelling (H): voor het boren van kleine gaten in zachte materialen.
• Middelgrote versnelling (M): voor het boren van middelgrote gaten in hardere materialen.
• Lage versnelling (L): voor het boren van grote gaten in zeer harde materialen.

Model met 2 snelheden:

- Er zijn alleen hoge en lage versnellingen beschikbaar.

Hoe u van versnelling kunt wisselen:

1) Zorg ervoor dat de machine is uitgeschakeld voordat u van versnelling verandert. De machine moet volledig gestopt zijn.
2) Zet de versnellingspookknop op de gewenste versnelling:
- Voor model met 3 versnellingen: selecteer H, M of L.
- Voor model met 2 snelheden: selecteer H of L.
3) Als na het schakelen en opnieuw starten van de machine de as niet draait of er abnormale geluiden hoorbaar zijn, is de versnelling niet goed ingeschakeld.

a. Schakel in dit geval de machine onmiddellijk uit.
b. Draai de schakelknop heen en weer terwijl u de hoofdas draait om de versnelling correct in te schakelen.
c. Start de machine opnieuw om te controleren of de versnelling correct is ingeschakeld.

Opmerkingen:

• Schakel niet van versnelling terwijl de machine op volle snelheid of onder belasting draait.
• Vergeet niet om de machine altijd uit te zetten voordat u probeert te schakelen.

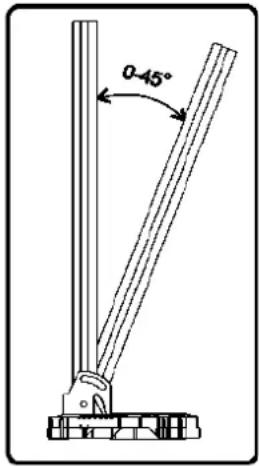

3.5. Hoek aanpassing

Het frame is verstelbaar van 0 tot 45 graden. Het proces van het aanpassen van de hoek is relatief eenvoudig en vereist verschillende stappen:

1) De schroeven losmaken: Draai eerst de twee schroeven los waarmee de vierkante balk aan de basis van de houder is bevestigd. Hierdoor kun je bewegen en de hoek aanpassen.
2) De positie van de motorspil aanpassen: Pas vervolgens de motorspil aan om de gewenste hoek te bereiken. Dit kan gedaan worden door de vierkante staaf naar de juiste positie te verplaatsen.
3) Op zijn plaats vergrendelen: Zodra de gewenste hoek is bereikt, draait u de borgschroefmoer vast om de instelling vast te zetten. Zorg ervoor dat de stang stabiel en bewegingloos blijft in de nieuwe positie.

Belangrijke opmerking : Let er bij het vastdraaien van de schroeven op dat u ze niet te strak aandraait. Te vast aandraaien kan de vierkante staaf vervormen, waardoor toekomstige aanpassingen moeilijk worden of zelfs het mechanisme beschadigd raakt.

0-45°

3.6. Problemen oplossen

Fout Oorzaak Oplossing
De motor werkt niet	Uitschakelen of stekker los Aanzetten, aansluiten
	Koolborstels komen vast te zitten en komen los van de omsteller	Koolborstel opnieuw installeren
	PRCD opnieuw instellen mislukt	Druk op de resetknop of start de motor opnieuw
	PRCD beschadigd raken Chang PRCD
Boor langzaam	Boor versleten Wissel boor
	De invoersnelheid is te laag Versnel de voedingssnelheid
	Boor was geplakt door chips Reinig de boor, verhoog de waterdruk
	De rotatiesnelheid is te hoog Schakel over naar lage snelheid
	Snijden op staal en slippen	Verlaag de voedingssnelheid, verhoog deze na het doorsnijden van het staal
	Te veel chips in het gat	Maak de bodem van het gat schoon en verhoog de waterdruk
	Minder watertoevoer of waterlekkage	Controleer de kogelkraan en de waterstroom
	Boor wordt verglaasd Slijp de boor opnieuw met een slijpmachine
Boor Jam	De buis en de boor of de boor en de wand van het gat zaten vast door spanen. De standaard is niet beveiligd, verplaats de locatie	Schakel de machine uit, draai de boor naar rechts en links met een sleutel of trek de boor eruit en breek het kernmonster
	De rotatiesnelheid is te hoog Bevestig de standaard opnieuw
	Snijden op staal en slippen Verklein de kloof
Boor onder snijden	De spindel is niet recht Repareer of vervang de spindel
	Boor is niet recht Vervang de boor
	Chips kunnen niet uit het gat worden gespoeld	Verbeter de waterdruk, trek de boor eruit, maak het gat schoon
Watermantel lekt	Het zegel van het skelet is versleten	Vervang de afdichting

3.7. Onderhoudsgids

Veiligheidsmaatregel: Zorg er altijd voor dat het apparaat is losgekoppeld van de stroombron voordat u met onderhouds- of reparatiewerkzaamheden begint. Dit is van cruciaal belang om onbedoeld opstarten te voorkomen en uw veiligheid te garanderen.

De machine reinigen:

• Gebruik een droge of licht vochtige doek om de machine schoon te maken. Vermijd het gebruik van waterstralen, omdat deze vocht kunnen introduceren in gevoelige gebieden zoals de motor en de schakelkast.
• Houd de ventilatiesleuven vrij om te voorkomen dat de motor oververhit raakt.
• Reinig en smeer de schroefdraad van de boorkroon regelmatig om een soepele werking te garanderen.
• Inspecteer alle schroeven periodiek en draai ze indien nodig vast om de integriteit van de machine te behouden.

Professionele reparaties: Alleen gekwalificeerd personeel mag reparaties aan uw gereedschap uitvoeren, en het is belangrijk om originele reserveonderdelen te gebruiken. Dit garandeert de veiligheid en levensduur van uw machine en voorkomt mogelijke schade.

Onderhoud koolborstels: Controleer na ongeveer 300 bedrijfsuren de koolborstels op slijtage. Als ze versleten zijn, moeten ze door een elektricien worden vervangen. Dit maakt deel uit van het behoud van de efficiëntie en betrouwbaarheid van de motor.

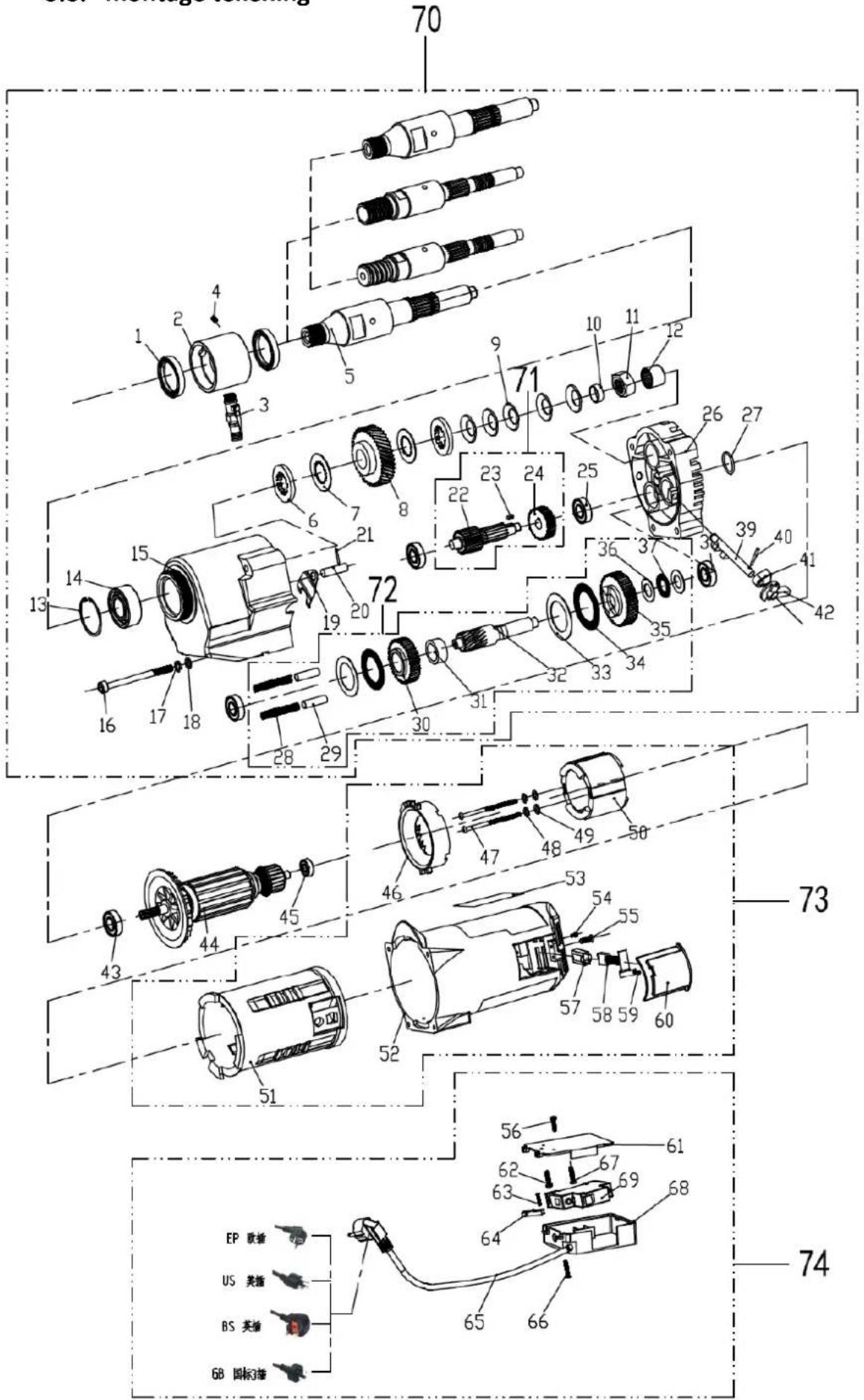

3.8. montage tekening
