NÁVOD K OBSLUZE DDM-A4250S MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Diamantový vrtací stroj
Model	MSW-DDM-A4250S
Jmenovité napětí [V~] / frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	3300
Průměr konektoru vodní hadice [mm]	10
Montážní průměr jádrového vrtáku ["]	1 1/4 - 7 UNCG1/2
Průměr vrtání na ozubeném kole 1/2/3 [mm]	155
Maximální průměr vrtání [mm]	255
Nastavení dosahu vodítka [mm]	≤500
Hladina akustického tlaku [dB]	90
Hladina akustického výkonu [dB]	103
Průměr přípojky vody [']	4
Rozměry [cm]	50 x 25 x 93
Hmotnost [kg]	24,1

1. Obecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými směrnicemi, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li zvýšit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální. Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

Výrobek splňuje příslušné bezpečnostní normy.

Před použitím si přečtěte pokyny.

Výrobek musí být recyklován.

VAROVÁNÍ! nebo POZOR! nebo PAMATUJ! Použitelné na danou situaci. (všeobecné varovné znamení)

Používejte ochranu sluchu. Vystavení silnému hluku může způsobit ztrátu sluchu.

Používejte ochranné brýle.

Noste protiprachovou masku (ochrana dýchacích cest).

Používejte ochranné rukavice.

Používejte ochranu nohou.

Noste obličejový štít.

Používejte ochranný oděv.

POZORNOST! Varování před úrazem elektrickým proudem!

POZORNOST! Rotující části, nebezpečí zachycení!

POZORNOST! Horký povrch, nebezpečí popálení!

NEZAPOMEŇTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.

2. Bezpečnost používání

POZORNOST!

Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo dokonce smrt.

Výraz „zařízení“ nebo „výrobek“ se v upozorněních a v popisu příručky vztahuje na následující zboží: Diamantový vrtací stroj

2.1. Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Pokud je uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo pokud je provozováno ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do přístroje zvyšuje riziko poškození přístroje a úrazu elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.

d) Používejte kabel pouze k účelu, ke kterému je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud se zařízením pracujete venku, ujistěte se, že používáte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout použití zařízení ve vlhkém prostředí, měl by být použit proudový chránič (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.
g) Zařízení nepoužívejte, pokud je napájecí kabel poškozený nebo vykazuje zjevné známky opotřebení. Poškozený napájecí kabel by měl vyměnit kvalifikovaný elektrikář nebo servisní středisko výrobce.
h) Abyste předešli úrazu elektrickým proudem, neponořujte kabel, zástrčku nebo zařízení do vody nebo jiných kapalin. Nepoužívejte zařízení na mokrém povrchu.

2.2. Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je čisté a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se myslet dopředu, pozorujte, co se děje a při práci s přístrojem používejte zdravý rozum.
b) Nepoužívejte zařízení v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Zařízení vytváří jiskry, které mohou zapálit prach nebo výpary.
c) Máte-li jakékoli pochybnosti o správném fungování zařízení, obrat'te se na službu podpory výrobce.
d) Opravu zařízení smí provádět pouze servisní místo výrobce. Nepokoušejte se samostatně provádět jakékoli opravy!
e) V případě požáru použijte k uhašení práškový nebo oxid uhličitý (CO2) hasicí přístroj (určený pro použití na elektrických zařízeních pod napětím).
f) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. (Rozptylení může vést ke ztrátě kontroly nad zařízením).
g) Používejte zařízení v dobře větraném prostoru.
h) Zařízení během provozu produkuje prach a nečistoty. Je důležité chránit kolemjdoucí před jejich škodlivými účinky.
i) Pravidelně kontrolujte stav bezpečnostních štítků. Pokud jsou štítky nečitelné, je třeba je vyměnit.
j) Uschovejte prosím tento návod k dispozici pro budoucí použití. Pokud je toto zařízení předáno třetí straně, je nutné s ním předat i návod.
k) Uchovávejte obalové prvky a malé montážní díly na místě, které není dostupné dětem.
I) Zařízení uložte mimo dosah dětí a zvířat.
m) Pokud je toto zařízení používáno společně s jiným zařízením, je třeba také dodržovat zbývající pokyny k použití.
n) Věnujte pozornost podmínkám pracovního prostoru. Nevystavujte zařízení dešti a nepoužívejte jej na vlhkých místech. Pracovní prostor by měl být řádně chráněn, zejména kontrolován na přítomnost výbušných a hořlavých kapalin a plynů (spreje, barvy, benzín, rozpouštědla, lepidla), které se mohou stát příčinou požáru nebo výbuchu v kombinaci s jiskrami vytvářenými zařízením. Zařízení nesmí přijít do kontaktu s vysokonapěťovým vedením, plynovým/vodním potrubím atd. Abyste předešli zhroucení, prozkoumejte konstrukci obrobku, než do něj napadnete zařízení.

Zapamatujte si! Při používání zařízení chraňte děti a ostatní kolemjdoucí.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Zařízení není navrženo tak, aby s ním manipulovaly osoby (včetně dětí) s omezenými mentálními a smyslovými funkcemi nebo osoby bez příslušných zkušeností a/nebo znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo neobdržely pokyny, jak zařízení ovládat. přístroj.
c) Se zařízením mohou manipulovat pouze osoby fyzicky zdatné, schopné s ním zacházet, řádně proškolené, seznámené s tímto návodem a proškolené v rámci BOZP.
d) Při práci se zařízením používejte zdravý rozum a bud’te ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
e) Používejte osobní ochranné prostředky požadované pro práci s přístrojem, specifikované v části 1 (Legenda). Používání správných a schválených osobních ochranných prostředků snižuje riziko zranění.
f) Abyste zabránili náhodnému zapnutí zařízení, před připojením ke zdroji napájení se ujistěte, že je vypínač v poloze OFF.
g) Nepřeceňujte své schopnosti. Při používání zařízení udržujte rovnováhu a vždy zůstaňte stabilní. To zajistí lepší kontrolu nad zařízením v neočekávaných situacích.
h) Nenoste volné oblečení nebo šperky. Udržujte vlasy, oděv a rukavice mimo pohyblivé části. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit pohyblivými částmi.
i) Před zapnutím zařízení odstraňte všechny seřizovací nástroje nebo klíče.
j) Používejte ochranu očí, sluchu a dýchacích cest.
k) Používejte osobní ochranné prostředky jako: ochranné rukavice, bezpečnostní obuv, obličejový štít, ochranný oblek.
I) Zařízení není hračka. Děti musí být pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Použijte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.
b) Zařízení nepoužívejte, pokud vypínač nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače ON/OFF, jsou nebezpečná, neměla by být provozována a musí být opravena.
c) Před zahájením seřizování, čištění a údržby odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodné aktivace.
d) Pokud zařízení nepoužíváte, uložte jej na bezpečném místě, mimo dosah dětí a osob, které nejsou obeznámeny s přístrojem, které si nepřečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.
e) Udržujte zařízení v perfektním technickém stavu.
f) Udržujte zařízení mimo dosah dětí.
g) Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.

h) Aby byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby.
i) Nenechávejte tento spotřebič bez dozoru, když je v provozu.
j) Nezakrývejte vstup a výstup vzduchu.
k) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
I) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo konstrukce.
m) Udržujte zařízení mimo zdroje ohně a tepla.
n) Nevyklánějte se. Během provozu zůstaňte ve stabilní poloze a udržujte rovnováhu.
o) Držte zařízení pevně. Při používání rukou držte pouze rukojeti dodané se zařízením.
p) Udržujte zařízení a příslušenství ostré a čisté. Dodržujte správné postupy mazání a v případě potřeby vyměňte příslušenství. Prodlužovací šňůry by měly být pravidelně kontrolovány a v případě potřeby upevněny nebo vyměněny. Rukojeti musí být neustále suché, čisté a zbavené oleje a mastnoty.
q) Nedotýkejte se pohyblivých/rotujících prvků, pokud není zařízení odpojeno od napájení.
r) Při práci ve výškách věnujte zvláštní pozornost lidem a předmětům pod nimi.
s) Nezapomeňte správně nastavit pracovní nástroj v zařízení.
t) Během provozu se nástroj extrémně zahřívá.
u) Udržujte vodu mimo dosah motoru.
v) Při pohybu se zařízením připojeným ke zdroji napájení nedržte prsty na vypínači. Zařízení lze používat pouze při držení pomocí rukojeti.
w) Zařízení by mělo být vybaveno vrtacími adaptéry/bity určenými pro práci s vodou.

POZORNOST! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení buďte ve střehu a používejte zdravý rozum.

3. Použijte pokyny

Tento stroj je určen pro vrtání do betonu, kamene, zdiva a potrubí, takže je vhodný pro instalaci vzduchových chladičů, elektrických spotřebičů a vodovodních a plynových potrubí.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

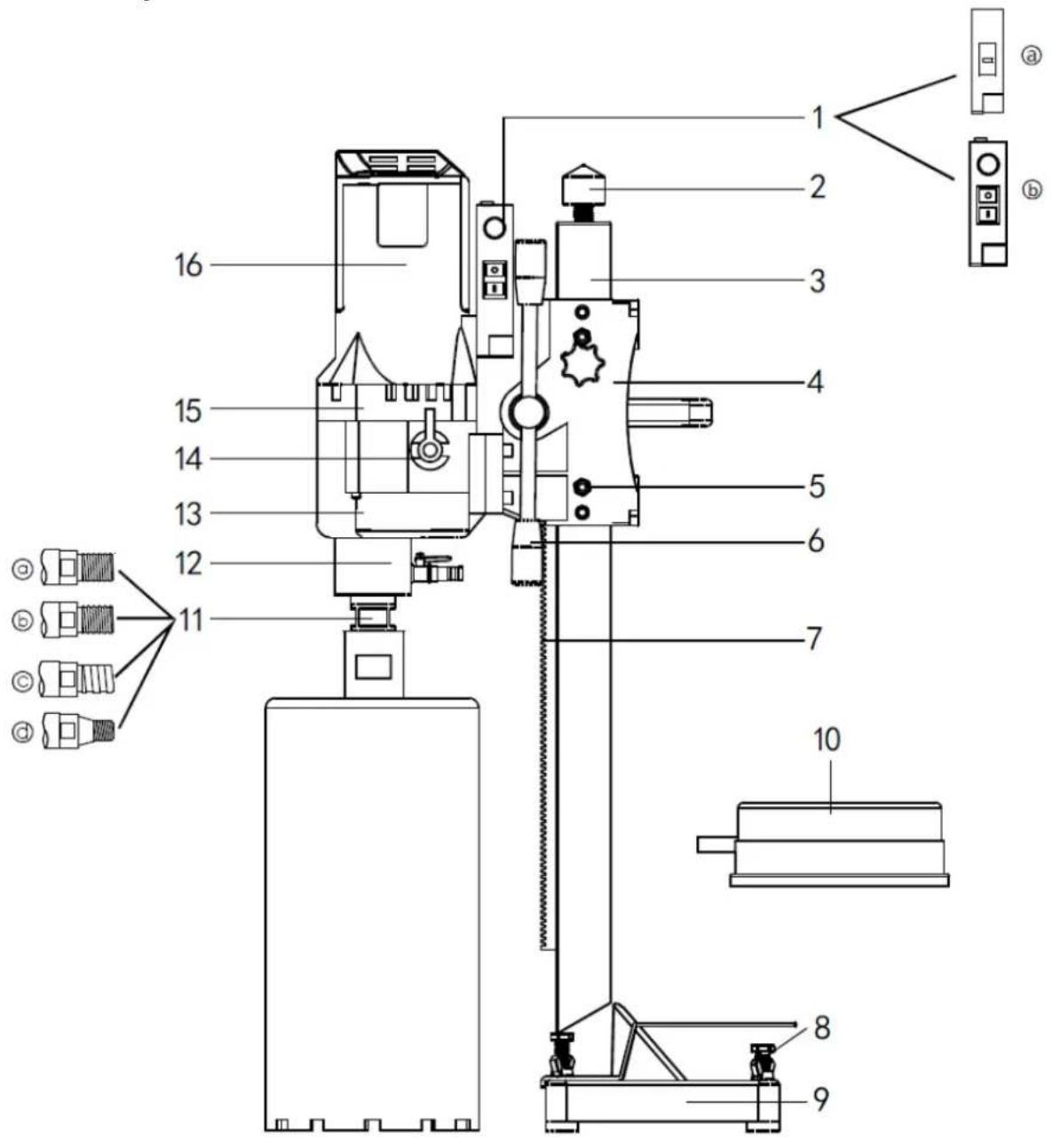

3.1. Popis zařízení

a. Obyčejný
b. S regulátorem rychlosti

2 - Horní část rámu
3 - Čtvercový rám
4 - Zvedací zařízení
5 - Nastavovací šroub
6 - Zvedací hřídel
7 - Ozubený hřeben
8 - Základní šroub
9 - Základna zařízení

10 - Odsavač vody (volitelně)
11 - Vřeteno
12 - Sestava vodního kroužku
13 - Převodovka
14 - Knoflík řazení
15 - Střední kryt
16 - Plášť statoru

3.2. Práce se zařízením.

1) Přečtěte si návod : Před uvedením stroje do provozu je důležité důkladně si přečíst návod. Tento stroj by měli používat pouze vyškolení pracovníci, aby byla zajištěna bezpečnost a správná manipulace.
2) Zkontrolujte napětí : Ujistěte se, že napájecí napětí nepřesahuje 5 % jmenovitého napětí stroje. Vyšší napětí může vést k poškození motoru, včetně popálení a úniku elektrického proudu.
3) Používejte vhodné bezpečnostní vybavení : Vždy používejte přilbu, izolační rukavice a pracovní oblek. Vyhněte se volnému oblečení a šperkům a mějte vlasy zajištěné, abyste zabránili jejich zamotání.
4) Používejte správné vrtáky : Tento stroj je určen pro mokré vrtáky. Použití jiných typů bitů nebo přetěžování motoru se nedoporučuje a může dojít k poškození stroje.
5) Zabraňte vniknutí vody do motoru : Zajistěte, aby se voda nedostala do motoru a neblokujte ventilaci, aby nedošlo k přehřátí a možnému poškození motoru.
6) Kontrola pracovní oblasti : Před zahájením zkontrolujte pracovní oblast, zda nevykazuje potenciální nebezpečí, jako je vedení vysokého napětí, plynové a vodovodní potrubí a telekomunikační zařízení.
7) Dávejte pozor na okolí : Při vrtání podlah vezměte v úvahu bezpečnost prostoru pod ním. Při vrtání do trámů nebo sloupů posuďte stabilitu konstrukce budovy.
8) Vyhněte se výbušnému prostředí : Nepoužívejte elektrické nářadí v oblastech s hořlavými kapalinami, plyny nebo prachem. Jiskry generované elektrickým nářadím mohou tyto látky vznítit.
9) Start s prázdnou zátěží : Vždy spouštějte stroj bez zatížení. Startování pod zatížením je nebezpečné a může poškodit stroj i obsluhu. Ujistěte se, že je stroj bezpečně upevněn, aby při práci ve výškách nespadl.
10) Používejte kvalitní napájecí kabel : Použijte vysoce kvalitní třížilový kabel a ujistěte se, že je řádně uzemněn. Pro další bezpečnost je nezbytné použití přerušovače obvodu zemního spojení (GFCI).

Dodržování těchto bezpečnostních pokynů pomůže zajistit bezpečný provoz stroje a ochrání obsluhu i zařízení před poškozením. Vždy upřednostňujte bezpečnost, abyste předešli nehodám a zajistili produktivní pracovní prostředí.

3.3. Návod k obsluze

1) Instalace rozpínacího šroubu:

• Vyvrtejte díru: Pomocí příklepové vrtačky vytvořte díru na určeném místě.
  • Vložte šroub: Umístěte rozpěrný šroub do otvoru a pevně jej utáhněte.
• Montáž stroje: Připevněte diamantový vrták na šroub. Nastavte čtyři regulační šrouby, abyste stroj stabilizovali a zabránili jeho kývání.

2) Nastavení nosné tyče:

• Najděte místo vrtání: Určete, kde chcete vrtat.
• Nastavte tyč: Umístěte opěrnou tyč a upravte délku tlačné tyče. Utáhněte upevňovací šrouby, abyste zajistili plný kontakt mezi základnou vrtné soupravy a povrchem, přičemž vrták a stroj udržujte ve svislé a stabilní poloze.

3) Příprava na vrtání:

• Upevněte vrták: Upevněte správný vrták ke stroji.
• Připojení inženýrských sítí: Zapojte napájení a připojte přívod vody.
• Nastavení a kontrola: Zapněte stroj bez zatížení, abyste zkontrolovali pohyb vrtáku a poslouchali neobvyklé zvuky. Pokud je vše v pořádku, otevřete vodní ventil a začněte vrtat, jakmile voda vyteče z vrtáku.

4) Začátek vrtání:

• Začněte pomalu: Začněte vrtat pomalým tempem, aby vrták mohl proniknout do povrchu.
• Nastavení rychlosti: Jakmile vrták udělá počáteční otvor, můžete zvýšit na normální rychlost vrtání. Pokud narazíte na ocel na povrchu vrtání, znovu snižte rychlost.

5) Bezpečnost a údržba:

• Mechanická a elektronická ochrana: Pokud se vrták přestane pohybovat za chodu motoru, může vyžadovat naostření nebo je rychlost posuvu příliš vysoká. Vytáhněte a znovu vložte vrták. Pokud se motor neočekávaně zastaví, restartujte stroj a snižte rychlost posuvu.
• Opotřebení třecí desky: V průběhu času se může třecí deska opotřebovat, což vede k potenciálnímu prokluzování. Vyjměte ozubené kolo spojky z převodovky, vyměňte opotřebené třecí lamely za nové stejné velikosti a pevně utáhněte všechny šrouby. Znovu namontujte ozubené kolo do převodovky. (Poznámka: Tento krok údržby by měl provádět vyškolený odborník.)

Dodržováním těchto kroků zajistíte nejen efektivní provoz vaší diamantové vrtačky, ale také dodržíte bezpečnostní normy a prodloužíte životnost vašeho zařízení.

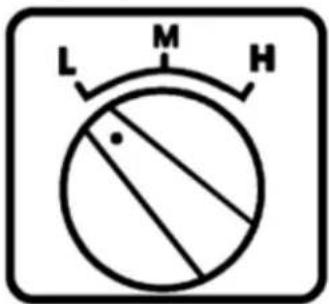

3.4. Pokyny pro řazení

L M H

3-rychlostní typ

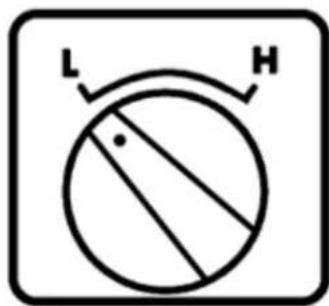

L H

2-rychlostní typ

Diamantové děrovky mohou být vybaveny dvěma nebo třemi rychlostmi. Výběr správného převodu zvyšuje efektivitu vrtání:

3rychlostní model:

• Vysoký převod (H): pro vrtání malých otvorů do měkkých materiálů.
• Střední převod (M): pro vrtání středně velkých otvorů do tvrdších materiálů.
• Nízký převod (L): pro vrtání velkých otvorů do velmi tvrdých materiálů.

2rychlostní model:

• K dispozici jsou pouze vysoké a nízké převodové stupně.

Jak změnit rychlostní stupně:

1) Před změnou převodového stupně se ujistěte, že je stroj vypnutý. Stroj by měl být zcela zastaven.
2) Nastavte řadicí páku na požadovaný rychlostní stupeň:

• Pro 3rychlostní model: vyberte H. M nebo L.
• Pro 2rychlostní model: vyberte H nebo L.

3) Pokud se po změně převodového stupně a opětovném spuštění stroje hřídel neotáčí nebo jsou slyšet neobvyklé zvuky, převodový stupeň nebyl správně zařazen.

a. V takovém prípadě stroj okamžitě vypněte.
b. Otáčejte řadicí pákou tam a zpět a současně otáčejte hlavním hřídelem, aby se převod správně zařadil.
c. Restartuite stroj a zkontroluite, zda je převod správně zařazen.

komentáře:

• Neměňte rychlostní stupně, pokud stroj běží na plné otáčky nebo pod zatížením.
- Nezapomeňte vždy vypnout stroj před pokusem o změnu převodového stupně.

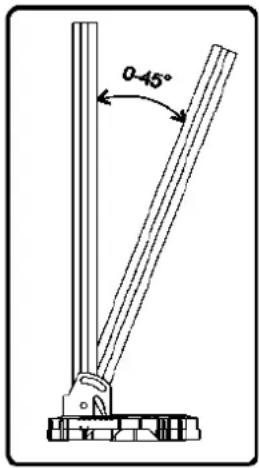

3.5. Nastavení úhlu

Rám lze nastavit od 0 do 45 stupňů. Proces nastavení úhlu je poměrně jednoduchý a vyžaduje několik kroků:

1) Uvolnění šroubů: Nejprve povolte dva šrouby zajišťující čtyřhrannou tyč k základně držáku. To vám umožní pohybovat a nastavovat úhel.
2) Nastavení polohy vřetena motoru: Dále nastavte vřeteno motoru tak, abyste dosáhli požadovaného úhlu. To lze provést posunutím čtvercové tyče do příslušné polohy.

3) Zajištění na místě: Jakmile dosáhnete požadovaného úhlu, utáhněte matici pojistného šroubu, abyste zajistili nastavení. Ujistěte se, že tyč zůstává v nové poloze stabilní a nehybná.

Důležitá poznámka : Při utahování šroubů dávejte pozor, abyste je neutáhli příliš. Přílišné utažení může deformovat čtyřhrannou tyč, což znesnadní budoucí nastavení nebo dokonce poškození mechanismu.

0-45°

3.6. Řešení problémů

Chyba	Způsobit	Řešení
Motor nefunguje	Vypněte napájení nebo je uvolněná zástrčka	Zapněte, zapojte
	Uhlíkový kartáč se zasekne a odpojí se od převaděče	Znovu nainstalujte uhlíkový kartáč
	Reset PRCD se nezdařil Stiskněte	resetovací tlačítko nebo restartujte motor
	PRCD se poškodí Chang PRCD
Vrtejte pomalu	Opotřebovaný vrták Vyměňte vrták
	Rychlost podávání je příliš nízká	Zrychlete rychlost podávání
	Vrták byl olepen třískami Vyčistěte vrták, zvyšte tlak vody
	Rychlost otáčení je příliš vysoká	Přepněte na nízkou rychlost
	Řezání na oceli a skluzu Snížte rychlost posuvu, po proříznutí oceli ji zvyšte
	Příliš mnoho třísek v díře Vyčistěte dno otvoru a zvyšte tlak vody
	Menší přívod vody nebo únik vody	Zkontrolujte kulový ventil a průtok vody
	Vrták se zasklívá Vrták znovu nao střete bruskou
Vrták Jam	Trubka a vrták nebo vrták a stěna otvoru byly zaseknuté třískami. Stojan není zajištěn, přesuňte místo	Vypněte stroj, otočte vrtákem doprava a doleva pomocí klíče nebo vytáhněte vrták a rozbijte jádrový vzorek
	Rychlost otáčení je příliš vysoká	Znovu upevněte stojan
	Řezání na oceli a skluzu Zúžte mezeru
Vrták podřezem	Vřeteno není rovné Opravte nebo vyměňte vřeteno
	Vrták není rovný Vyměňte vrták
	Třísky nelze vypláchnout z otvoru	Zvyšte tlak vody, vytáhněte vrták, vyčistěte otvor
Vodní plášť prosakuje	Těsnění kostry je opotřebované	Vyměňte těsnění

3.7. Průvodce údržbou

Bezpečnostní opatření: Před zahájením jakékoli údržby nebo opravy se vždy ujistěte, že je zařízení odpojeno od zdroje napájení. To je zásadní pro zabránění náhodnému spuštění a pro zajištění vaší bezpečnosti.

Čištění stroje:

• K čištění stroje používejte suchý nebo mírně navlhčený hadřík. Vyhněte se používání vodních trysek, protože mohou vnést vlhkost do citlivých oblastí, jako je motor a spínací skříňka.
• Udržujte větrací štěrbiny volné, aby nedošlo k přehřátí motoru.
• Pravidelně čistěte a mažte závit korunky, abyste zajistili hladký provoz.
• Pravidelně kontrolujte všechny šrouby a podle potřeby je utáhněte, aby byla zachována integrita stroje.

Profesionální opravy: Opravy vašeho nářadí by měl provádět pouze kvalifikovaný personál a je důležité používat originální náhradní díly. To zajišťuje bezpečnost a dlouhou životnost vašeho stroje a zabraňuje potenciálnímu poškození.

Údržba uhlíkových kartáčů: Po přibližně 300 hodinách používání zkontrolujte opotřebení uhlíků. Pokud jsou opotřebované, musí je vyměnit odborník na elektro. To je součástí zachování účinnosti a spolehlivosti motoru.

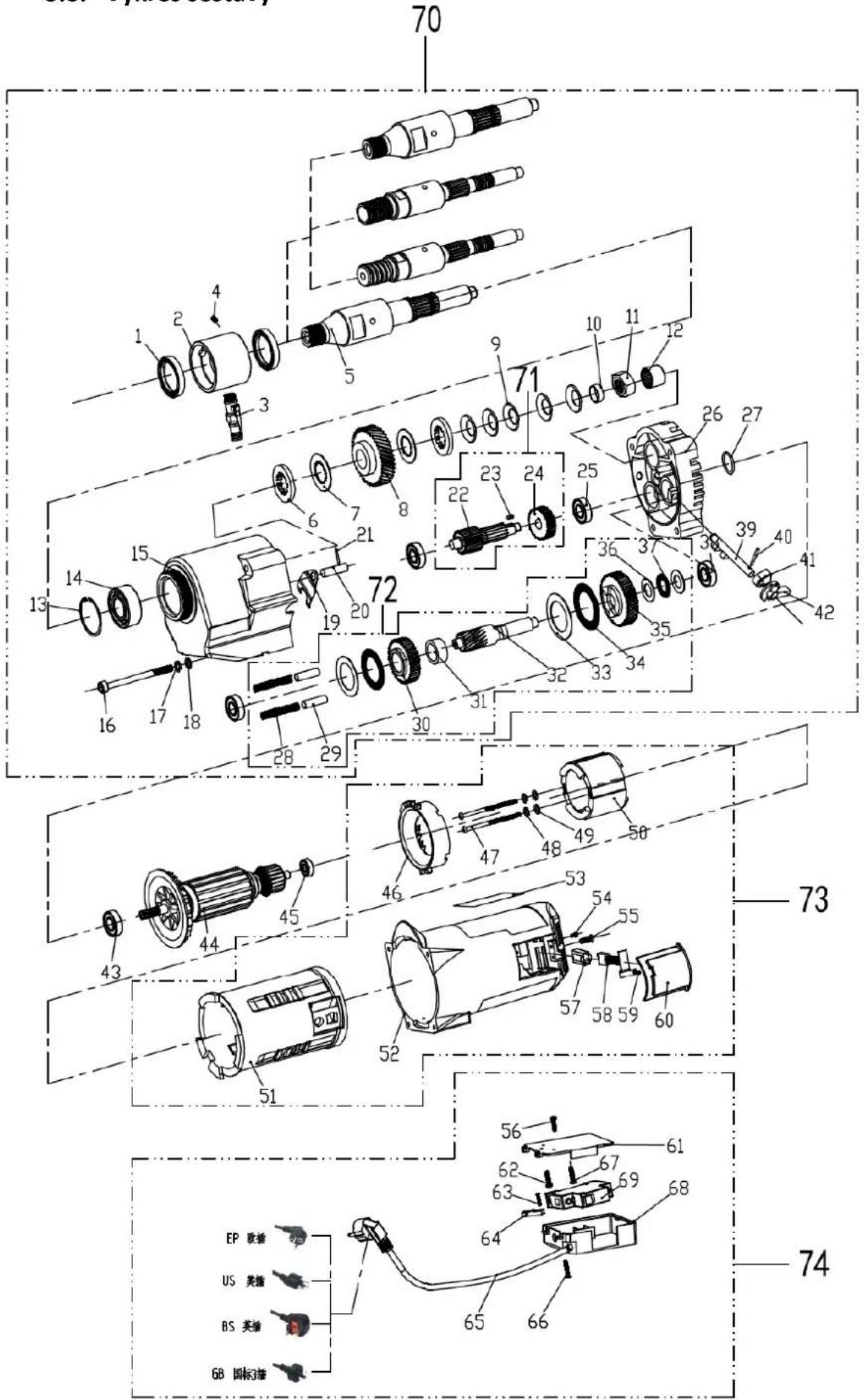

3.8. Výkres sestavy

Č.	Název dílů	množství	Č.	Název dílů	množství
1	Vodní uzávěr 40 * 58 * 8 2		36	Podložka M35 2
2	Vodní kruh 250 1		37	Plochá válcovací jehla φ 35 2
3	Faucet 200-PT 1		38	Ložisko 6201 2
4	Horní drát M4 * 6 (jedno slovo) 1		39	F řadící páka 250 1
5	Hlavní osa 230 tune 1		40	Svazek 5 * 12	1
6	Plochá podložka 200A	2	41	Podložka 250.	1
7	Separační fólie 200A	2	42	Číselník 250 1
8	Převod vřetena 230C-6	1	43	Ložisko 6201 1
9	Zakřivená kulová podložka 200A	5	44	Rotor OB-255C	1
10	Kroužek 250	1	45	Ložisko 6200 1
11	Matice 200A	1	46	Ohyb 200	1
12	Valivá ložiska BAM1212	1	47	Hegonální šroub M5 * 80	2
13	Vnitřní karta 52	1	48	Podložka M5	2
14	Ložisko 3205	1	49	Podložka M5	2
15	Převodovka 250.	1	50	Stator OB-255C	1
16	Hegonální šroub M6 * 110	4	51	Skořápka dásní 200	1
17	Podložka M6	4	52	Plášť statoru 250	1
18	Podložka M6	4	53	Parametr B(80 * 53)	1
19	Kus 250	1	54	Hegonální šroub M4 * 10	2
20	Válec 9,5 * 35	1	55	Kruhový křížový šroub M4 * 12	2
21	Svazek 4 * 15	1	56	Křížový šroub M4 * 10	1
22	Zubový hřídel třídy I 230C-2	1	57	Vykartáčujte hnízdo 200	2
23	Marketing 4 * 10	1	58	Uhlíkový kartáč 818	2
24	Převodovka třídy I 250-1(10)	1	59	Kruhový křížový šroub M4 * 8	2
25	Ložisko 6201	2	60	Rám štětce 200	2
26	Střední obálka, 250. 1		61	Kryt spínací skříňky 200-PT 1
27	O-kroužek 31,5 * 1,8 1		62	Křížový šroub M4 * 10 1
28	Tažná pružina 8 * 55 2		63	Křížový šroub M4 * 16 2
29	Železný kroužek 10 * 35 2		64	Závitová deska 200 1
30	Vysokorychlostní převod typu II 230C-5	1	65	Napájecí kabel 3 * 1,0 * 3,5 M	1
31	Kroužek 250 1		66	Křížový šroub M4 * 20 2
32	Zubová hřídel třídy II 230C-4 1		67	Křížový šroub M4 * 10 1
33	Podložka na válečky M40 2		68	Spínací skříňka 200-PT 1
34	Plochá válcovací jehla 40 2		69	Přepínač D18 1
35	Nízkorychlostní převod typu II 230C-3	1

Popis parametra	Hodnota parametra
Názov produktu	Diamantový vrtací stroj
Model	MSW-DDM-A4250S
Menovité napätie [V~]/frekvencia [Hz]	230 / 50
Menovitý výkon [W]	3300
Priemer konektora hadice na vodu [mm]	10
Montážny priemer jadrového vrtáka ["]	1 1/4 - 7 UNCG1/2
Priemer vřtania na ozubenom kolese 1/2/3 [mm]	155
Maximálny priemer vřtania [mm]	255
Nastavenie dosahu vodidla [mm]	≤500
Hladina akustického tlaku [dB]	90
Hladina akustického výkonu [dB]	103
Priemer vodovodnej prípojky [']	4
Rozmery [cm]	50 x 25 x 93
Hmotnosť [kg]	24,1

1. Všeobecný popis

Pred použitím si prečítajte pokyny.

Používajte ochranné rukavice.

Noste ochranu nôh.

Noste ochranný štít na tvár.

POZOR! Nebezpečenstvo úrazu elektrickým prúdom!

Diamantový vrtací stroj

2.1. Elektrická bezpečnost'

2.2. Bezpečnost na pracovisku

2.3. Osobná bezpečnost

3.3. Návod na obsluhu

5) Bezpečnost a údržba:

3.7. Sprievodca údržbou
