KÄYTTÖOHJE DDM-A4250S MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Timanttikairauskone
Malli	MSW-DDM-A4250S
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	3300
Vesiletkun liittimen halkaisija [mm]	10
Poraporan kiinnityshalkaisija ["]	1 1/4 - 7 UNC G1/2
Poran halkaisija hammaspyörässä 1/2/3 [mm]	155
Suurin poraushalkaisija [mm]	255
Ohjaimen ulottuvuuden säätö [mm]	≤500
Äänenpainetaso [dB]	90
Äänen tehotaso [dB]	103
Vesiliittimen halkaisija [']	4
Mitat [cm]	50 x 25 x 93
Paino [kg]	24,1

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

Käytä kuulosuojaimia. Kovalle melulle altistuminen voi johtaa kuulon heikkenemiseen.

Käytä suojalaseja.

Käytä pölynaamaria (hengityssuojain).

Käytä suojakäsineitä

Käytä jalkasuojia.

Käytä kasvosuojusta.

Käytä suojavaatetusta.

HUOMIO! Sähköiskuvaara!

HUOMIO! Pyörivät osat, takertumisvaara!

HUOMIO! Kuuma pinta, palovammavaara!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Timanttikairauskone

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla.

Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Jos työskentelet laitteen kanssa ulkona, varmista, että käytät ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun vaaraa.
f) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
g) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
h) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.

b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.

c) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.

d) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!

e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).

f) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).

g) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.

h) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.

i) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.

j) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.

k) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.

I) Pidä laite poissa lasten ja eläinten ulottuvilta.

m) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

n) Kiinnitä huomiota työalueen olosuhteisiin. Älä altista laitetta sateelle tai käytä sitä märissä tiloissa. Työskentelyalue on suojattava asianmukaisesti, erityisesti tarkastettava räjähdysvaarallisten ja syttyvien nesteiden ja kaasujen (suihkeet, maalit, bensiini, liuottimet, liimat) varalta, jotka voivat aiheuttaa tulipalon tai räjähdyksen yhdessä laitteen synnyttämien

kipinöiden kanssa. Laite ei saa joutua kosketuksiin suurjännitejohtojen, kaasu-/vesiputkien tms. Törmäyksen välttämiseksi tutki työkappaleen rakenne ennen kuin tunkeudut siihen laitteella.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
c) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.
d) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
e) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi). Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
f) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
i) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle.
j) Käytä silmien, korvien ja hengitysteiden suojaimia.
k) Käytä henkilökohtaisia suojavarusteita, kuten suojakäsineitä, turvajalkineita, kasvosuojusta, suojapukua.
I) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite teknisesti täydellisessä kunnossa.

f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
i) Älä käytä laitetta valvomatta.
j) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
k) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
I) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
m) Pidä laite kaukana tulen- ja lämmönlähteistä.
n) Älä nojaa ulos. Pysy vakaassa asennossa ja säilytä tasapaino käytön aikana.
o) Pidä laitetta tukevasti kiinni. Kun käytät käsiä, pidä kiinni vain laitteen mukana toimitetuista kahvoista.
p) Pidä laite ja lisävarusteet terävinä ja puhtaina. Noudata asianmukaisia voitelumenetelmiä ja vaihda lisävarusteet tarvittaessa. Jatkojohdot tulee tarkastaa säännöllisesti ja korjata tai vaihtaa tarvittaessa. Kahvojen on oltava koko ajan kuivia, puhtaita ja öljyttömiä ja rasvattomia.
q) Älä koske liikkuviiin/pyöriviin osiin, ellei laitetta ole irrotettu virtalähteestä.
r) Kiinnitä erityistä huomiota alla oleviin ihmisiin ja esineisiin, kun työskentelet korkealla.
s) Muista asettaa työtyökalu oikein laitteeseen.
t) Työkalu kuumenee erittäin kuumaksi laitteen käytön aikana.
u) Pidä vesi loitolla moottorista.
v) Kun liikut laitteen ollessa kytkettynä virtalähteeseen, älä pidä sormia ON/OFF-kytkimen päällä. Laitetta voidaan käyttää vain, kun sitä pidetään kahvasta.
w) Laite tulee varustaa porasovittimilla/-terillä, jotka on tarkoitettu toimimaan veden kanssa.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tämä kone on suunniteltu betonin, kiven, muurauksen ja putkistojen poraamiseen, joten se soveltuu ilmanjäähdyttimien, sähkölaitteiden sekä vesi- ja kaasuputkien putkistojen asennukseen.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

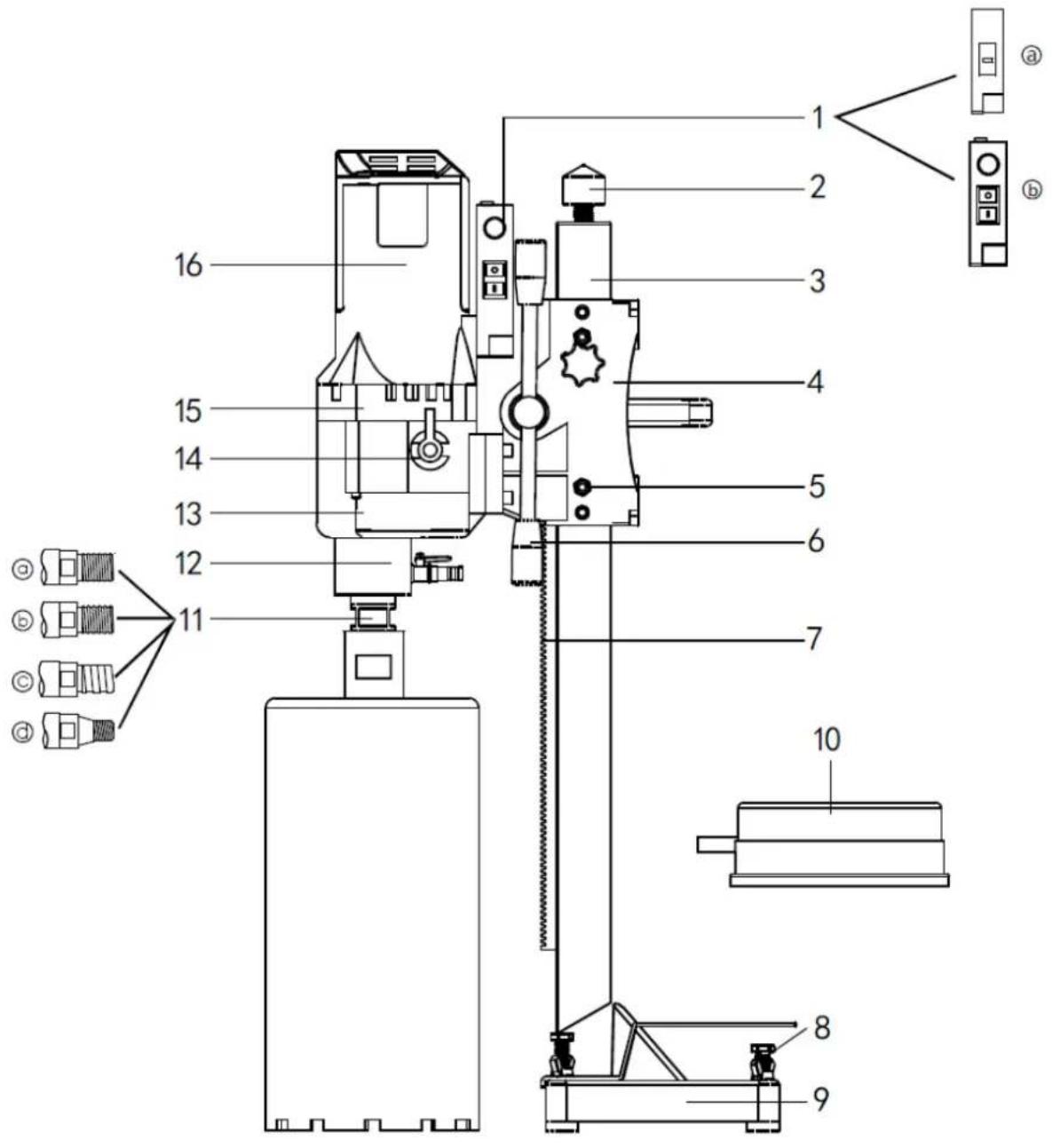

3.1. Laitteen kuvaus

a. Tavallinen
b. Nopeussäätimellä

2 - Kehyksen yläosa
3 - Neliön muotoinen kehys
4 - Nostolaite
5 - Säätöruuvi
6 - Nostoakseli
7 - Hammasteline
8 - Pohjaruuvi
9 - Alusta

10 - Vedenkeruukupu (valinnainen)
11 - Kara
12 - Vesirenkaan kokoonpano
13 - Vaihdelaatikko
14 - Vaihteen nuppi
15 - Keskimmäinen kansi
16 - Staattorin kuori

3.2. Laitteen käyttö

1) Lue käyttöopas : Ennen kuin käytät konetta, on erittäin tärkeää lukea käsikirja huolellisesti. Vain koulutetut henkilöt saavat käyttää tätä konetta turvallisuuden ja asianmukaisen käsittelyn varmistamiseksi.
2) Tarkista jännite : Varmista, että virtajännite ei ylitä 5 % koneen nimellisjännitteestä. Suuremmat jännitteet voivat aiheuttaa moottorivaurioita, kuten palovammoja ja sähkövuotoja.
3) Käytä asianmukaisia suojavarusteita : Käytä aina kypärää, eristäviä käsineitä ja työpukua. Vältä löysiä vaatteita ja koruja ja pidä hiukset kiinni sotkeutumisen estämiseksi.
4) Käytä oikeita poranteriä : Tämä kone on suunniteltu märkäporanterille. Muuntyyppisten terien käyttöä tai moottorin ylikuormittamista ei suositella, ja ne voivat vahingoittaa konetta.
5) Estä veden pääsy moottoriin : Varmista, että vettä ei pääse moottoriin äläkä estä ilmanvaihtoa ylikuumenemisen ja mahdollisten moottorivaurioiden estämiseksi.
6) Tarkasta työalue : Ennen kuin aloitat, tarkista työalue mahdollisten vaarojen, kuten suurjännitejohtojen, kaasu- ja vesiputkien ja tietoliikennelaitteiden varalta.
7) Ole tietoinen ympäristöstä : Ota huomioon alla olevan alueen turvallisuus, kun poraat lattioiden läpi. Kun poraat palkkiin tai pilareihin, arvioi rakennuksen rakenteen vakavuus.
8) Vältä räjähdysvaarallisia ympäristöjä: Älä käytä sähkötyökalua alueilla, joissa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalujen synnyttämät kipinät voivat sytyttää nämä aineet.
9) Aloita ilman kuormaa : Käynnistä kone aina ilman kuormaa. Käynnistäminen kuormitettuna on vaarallista ja voi vahingoittaa sekä konetta että käyttäjää. Varmista, että kone on tukevasti kiinnitetty, jotta se ei putoa työskennellessäsi korkealla.
10) Käytä laadukasta virtakaapelia : Käytä korkealaatuista kolmijohtimista kaapelia ja varmista, että se on kunnolla maadoitettu. Maasulkukatkaisijan (GFCI) käyttö on välttämätöntä turvallisuuden lisäämiseksi.

Näiden turvallisuusohjeiden noudattaminen auttaa varmistamaan koneen turvallisen toiminnan ja suojaa sekä käyttäjää että laitetta vahingoilta. Turvallisuus on aina etusijalla onnettomuuksien ehkäisemiseksi ja tuottavan työympäristön varmistamiseksi.

3.3. Käyttöopas

1) Laajennuspultin asennus:

• Poraa reikä: Käytä iskuporaa reiän luomiseen määritettyyn kohtaan.
• Aseta pultti: Aseta laajennuspultti reikään ja kiristä se tiukasti.
• Asenna kone: Kiinnitä timanttiporakone pulttiin. Säädä neljää säätöruuvia vakauttaaksesi koneen ja estääksesi sen heilumisen.

2) Tukitangon asettaminen:

• Paikanna porauskohta: Tunnista paikka, jossa haluat porata.
- Säädä tanko: Aseta tukitanko paikalleen ja muuta työntötangon pituutta. Kiristä kiinnitysruuvit varmistaaksesi täyden kosketuksen porauslaitteen pohjan ja pinnan välillä pitäen poranterän ja koneen pystysuorassa ja vakaassa asennossa.

3) Porauksen valmistelu:

• Poranterän kiinnittäminen: Kiinnitä oikea poranterä koneeseen.
• Liitä apuohjelmat: Kytke virta ja vesijohto.
• Säädä ja tarkista: Käynnistä kone ilman kuormaa tarkistaaksesi poranterän liikkeen ja kuunnellaksesi epätavallisia ääniä. Jos kaikki on kunnossa, avaa vesiventtiili aloittaaksesi porauksen, kun vettä valuu poranterästä.

4) Porauksen aloittaminen:

• Aloita hitaasti: Aloita poraus hitaasti, jotta poranterä tunkeutuu pintaan.
• Säädä nopeutta: Kun terä on tehnyt ensimmäisen reiän, voit lisätä normaaliin porausnopeuteen. Vähennä nopeutta uudelleen, jos kohtaat terästä porauspinnan sisällä.

5) Turvallisuus ja huolto:

• Mekaaniset ja elektroniset suojaukset: Jos poranterä lakkaa liikkumasta moottorin käydessä, se saattaa tarvita teroitusta tai syöttönopeus on liian suuri. Vedä poranterä ulos ja aseta se takaisin. Jos moottori pysähtyy odottamatta, käynnistä kone uudelleen ja vähennä syöttönopeutta.
• Kitkalevyn kuluminen: Ajan mittaan kitkalevy voi kulua, mikä voi johtaa luistoon. Irrota kytkinvaihde vaihteistosta, vaihda kuluneet kitkalevyt uusiin samankokoisiiin ja kiristä kaikki ruuvit tiukasti. Asenna vaihde takaisin vaihteistoon. (Huomaa: koulutetun ammattilaisen tulee suorittaa tämä huoltovaihe.)

Noudattamalla näitä vaiheita varmistat timanttiporakoneen tehokkaan toiminnan lisäksi myös turvallisuusstandardien noudattamisen ja pidennät laitteesi käyttöikää.

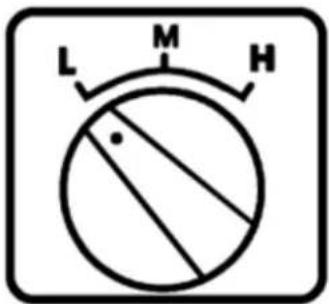

3.4. Vaihteen vaihtamisohjeet

L M H

3-vaihteinen tyyppi

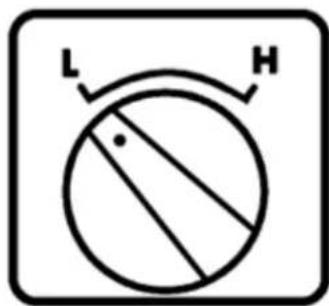

L H

2-vaihteinen tyyppi

Timanttireikäsahat voidaan varustaa kahdella tai kolmella nopeudella. Oikean vaihteen valinta lisää porauksen tehokkuutta:

3-vaihteinen malli:

• Korkea vaihde (H): pienten reikien poraamiseen pehmeisiin materiaaleihin.
• Keskivaihde (M): keskikokoisten reikien poraamiseen kovempiin materiaaleihin.
• Matala vaihde (L): suurten reikien poraamiseen erittäin koviin materiaaleihin.

2-vaihteinen malli:

• Vain korkeat ja matalat vaihteet ovat saatavilla.

Vaihteiden vaihtaminen:

1) Varmista, että kone on sammutettu ennen vaihteen vaihtamista. Kone tulee pysäyttää kokonaan.
2) Aseta vaihdenuppi halutulle vaihteelle:

• 3-vaihteinen malli: valitse H, M tai L.

• 2-vaihteinen malli: valitse H tai L.

3) Jos vaihteen vaihdon ja koneen uudelleenkäynnistyksen jälkeen akseli ei pyöri tai kuuluu epänormaalia ääntä, vaihde ei ole kytketty oikein.

a. Tässä tapauksessa sammuta kone välittömästi.
b. Käännä vaihdenuppia edestakaisin samalla kun käännät pääakselia vaihteen kytkemiseksi oikein.
c. Käynnistä kone uudelleen varmistaaksesi, että vaihde on kytketty oikein.

Kommentit:

• Älä vaihda vaihdetta koneen käydessä täydellä nopeudella tai kuormitettuna.
• Muista sammuttaa kone aina ennen kuin yrität vaihtaa vaihteita.

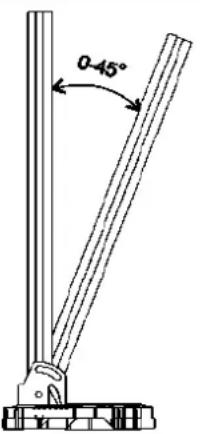

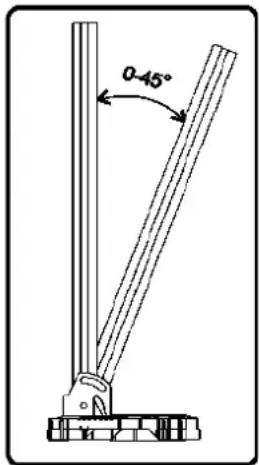

3.5. Kulman säätö

Kehystä voidaan säätää 0 - 45 astetta. Kulman säätöprosessi on suhteellisen yksinkertainen ja vaatii useita vaiheita:

1) Ruuvien irrottaminen: Löysää ensin kaksi ruuvia, jotka kiinnittävät neliömäisen tangon telineen pohjaan. Tämän avulla voit siirtää ja säätää kulmaa.
2) Moottorin karan asennon säätäminen: Säädä seuraavaksi moottorin karaa halutun kulman saavuttamiseksi. Tämä voidaan tehdä siirtämällä neliömäinen tanko sopivaan asentoon.

3) Lukitse paikalleen: Kun haluttu kulma on saavutettu, kiristä lukitusruuvin mutteri kiinnittääksesi asetuksen. Varmista, että sauva pysyy vakaana ja liikkumattomana uudessa asennossa.

Tärkeä huomautus : Kun kiristät ruuveja, varo, ettet kiristä niitä liikaa. Lialallinen kiristäminen voi muuttaa neliömäistä tankoa, mikä vaikeuttaa tulevia säätöjä tai jopa vahingoittaa mekanismia.

0-45°

0-45°

3.6. Ongelmien ratkaisminen

Virhe Syy	Ratkaisu
Moottori ei toimi	Virta pois päältä tai pistoke irti Kytke virta päälle, kytke
	Hiiliharja juuttuu kiinni ja irtoaa suunnasta	Asenna hiiliharja uudelleen
	PRCD:n nollaus epäonnistui	Paina nollauspainiketta tai käynnistä moottori uudelleen
	PRCD vaurioituu Chang PRCD
Poraa hitaasti	Poranterä kulunut Vaihda poranterä
	Syöttönopeus on liian alhainen Nopeuta syöttönopeutta
	Poranterä liimattiin lastuilla Puhdista poranterä, lisää vedenpainetta
	Pyörimisnopeus on liian suuri Vaihda alhaiseen nopeuteen
	Leikkaus teräkselle ja liukuminen	Pienennä syöttönopeutta teräksen läpileikkauksen jälkeen lisää sitä
	Liikaa lastuja reiässä Puhdista reiän pohja ja lisää vedenpainetta
	Vähemmän vettä tai vesivuotoa Tarkista palloventtiili ja veden virtaus
	Poranterä lasittumassa Teroita poranterä uudelleen hiomakoneella
Poranterä Jam	Putki ja poranterä tai poranterä ja reiän seinämä juuttuivat lastuihin Teline ei ole kiinnitetty, siirrä paikka	Sammuta kone, käännä poranterää oikealle ja vasemmalle avaimella tai vedä poranterä ulos ja riko ydinnäyte
	Pyörimisnopeus on liian suuri Kiinnitä teline uudelleen
	Leikkaus teräkselle ja liukuminen	Kavenna väliä
Poranterä leikkauksen alla	Kara ei ole suora Korjaa tai vaihda kara
	Poranterä ei ole suora	Vaihda poranterä
	Siruja ei voi huuhdella pois reiästä	Lisää vedenpainetta, vedä poranterä ulos, puhdista reikä
Vesivaippa vuotaa	Luurangon sinetti on kulunut Vai	hda tiiviste

3.7. Huolto-opas

Varotoimet: Varmista aina, että laite on irrotettu virtalähteestä ennen minkään huolto- tai korjaustöiden aloittamista. Tämä on erittäin tärkeää tahattoman käynnistymisen estämiseksi ja turvallisuutesi takaamiseksi.

Koneen puhdistus:

• Käytä kuivaa tai hieman kosteaa liinaa koneen puhdistamiseen. Vältä vesisuihkujen käyttöä, koska ne voivat päästä kosteutta herkille alueille, kuten moottoriin ja kytkinrasiaan.
• Pidä tuuletusaukot vapaina, jotta moottori ei ylikuumene.
• Puhdista ja voitele runkoterän kierteet säännöllisesti varmistaaksesi sujuvan toiminnan.
• Tarkasta kaikki ruuvit säännöllisesti ja kiristä ne tarvittaessa koneen eheyden säilyttämiseksi.

Ammattimainen korjaus: Vain pätevä henkilökunta saa korjata työkalua, ja on tärkeää käyttää alkuperäisiä varaosia. Tämä varmistaa koneesi turvallisuuden ja pitkän käyttöiän sekä ehkäisee mahdollisia vahinkoja.

Hiiliharjojen huolto: Tarkista hiiliharjojen kuluminen noin 300 käyttötunnin jälkeen. Jos ne ovat kuluneet, sähköalan ammattilaisen on vaihdettava ne. Tämä on osa moottorin tehokkuuden ja luotettavuuden ylläpitämistä.

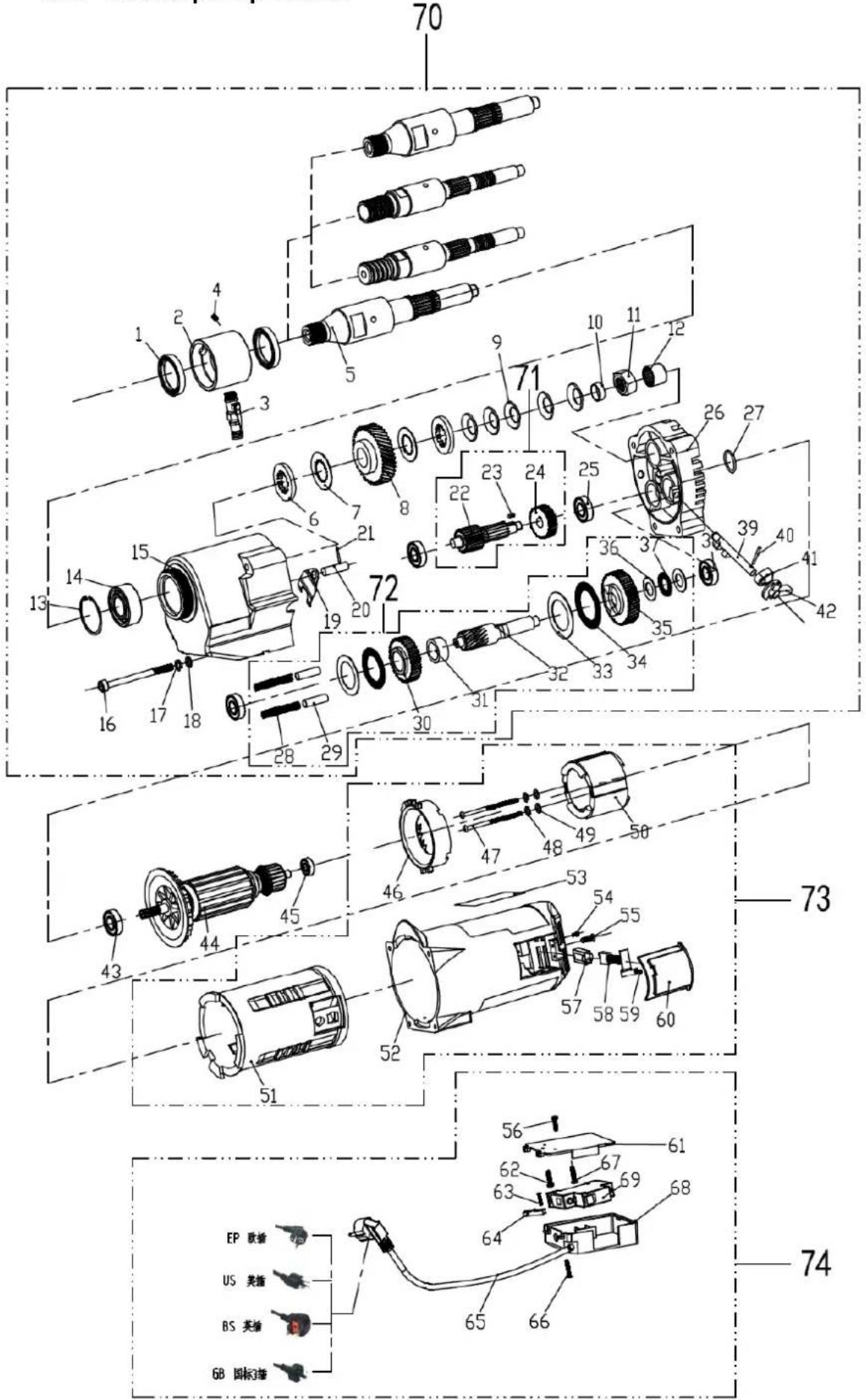

3.8. Kokoonpanopiirustus

Järj. nro	Osien nimi	Määrä	Järj. nro	Osien nimi	Määrä
1	Vesitiiviste 40 * 58 * 8	2	36	Pehmuste M35	2
2	Vesiympyrä 250	1	37	Litteä rullaava neula φ 35	2
3	Hana 200-PT	1	38	Laakeri 6201	2
4	Ylälanka M4 * 6 (yksi sana)	1	39	F vaihdevipu 250	1
5	Pääakseli 230 sävelmä	1	40	Osa 5 * 12	1
6	Litteä tyyny 200A	2	41	Tyyny 250.	1
7	Erotuskalvo 200A	2	42	Nuppi 250	1
8	Karavaihde 230C-6	1	43	Laakeri 6201	1
9	Kaareva luotityyny 200A	5	44	Roottori OB-255C	1
10	Sormus 250	1	45	Laakeri 6200	1
11	Mutteri 200A	1	46	Taivuta 200	1
12 Rullalaakerit BAM1212 1 47				Hegonaalinen ruuvi M5 * 80	2
13	Sisäkortti 52	1	48	Pad M5	2
14	Laakeri 3205	1	49	Pad M5	2
15	Vaihdelaatikko 250.	1	50	Staattori OB-255C	1
16	Hegonaalinen ruuvi M6 * 110	4	51	Purukumi kuori 200	1
17	Pad M6	4	52	Staattorin kuori 250	1
18	Pad M6	4	53	Parametri B(80 * 53)	1
19 Kpl 250 1 54				Hegonaalinen ruuvi M4 * 10	2
20	Sylinteri 9,5 * 35	1	55	Pyöreä ristiruuvi M4 * 12	2
21	Osa 4 * 15	1	56	Ristitasoruuvi M4 * 10	1
22	Luokan I hammasakseli 230C-2	1	57	Harjaa pesä 200	2
23	Markkinointi 4 * 10	1	58	Hiiliharja 818	2
24	Luokan I vaihde 250-1(10)	1	59	Pyöreä ristiruuvi M4 * 8	2
25	Laakeri 6201	2	60	Harjan runko 200	2
26	Keskikansi, 250.	1	61	Kytkinkotelon kansi 200-PT	1
27	O-rengas φ 31,5 * 1,8	1	62	Ristitasoruuvi M4 * 10	1
28	Vetojousi φ 8 * 55	2	63	Ristikierreruuvi M4 * 16	2
29	Rautarengas φ 10 * 35	2	64	Lankataulu 200	1
30	Tyypin II nopea vaihde 230C-5	1	65	Virtajohto 3 * 1,0 * 3,5 M	1
31	Sormus 250	1	66	Ristitasoruuvi M4 * 20	2
32	Luokan II hammasakseli 230C-4	1 67	Ristitasoruuvi M4 * 10 1
33	Kaulintappi M40	2	68	Kytkinrasia 200-PT	1
34	Litteä rullaava neula φ 40	2	69	Kytkin D18	1
35	Tyypin II hidasvaihde 230C-3	1
