BRUKSANVISNING DDM-A4250S MSW

Bær støvmaske (beskyttelse af luftvejene).

Rammen kan justeres fra 0 til 45 grader. Processen med at justere vinklen er relativt enkel og kræver flere trin:

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Diamantboremaskin
Modell	MSW-DDM-A4250S
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	3300
Vannslangekoblingsdiameter [mm]	10
Kjerneborets monteringsdiameter ["]	1 1/4 - 7 UNC G1/2
Borediameter på gir 1/2/3 [mm]	155
Maksimal borediameter [mm]	255
Justering av veiledningen [mm]	≤500
Lydtrykknivå [dB]	90
Lydeffektnivå [dB]	103
Vannkoblingsdiameter [']	4
Dimensjoner [cm]	50 x 25 x 93
Vekt [kg]	24.1

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt adverselsskilt)

Bruk hørselsvern. Eksponering for kraftig støy kan føre til hørselstap.

Bruk vernebriller.

Bruk støvmaske (beskyttelse av luftveiene).

Bruk vernehansker.

Bruk fotbeskyttelse.

Bruk ansiktsskjerm.

Bruk verneklær.

OBS! Advarsel om elektrisk støt!

OBS! Roterende deler, fare for sammenfiltring!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Diamantboremaskin

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Ikke ta på enheten med väte eller fuktige hender.
d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
e) Hvis du arbeider med apparatet utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke kan unngås å bruke apparatet i fuktige omgivelser, bør det brukes en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.
g) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
h) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
d) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
e) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
f) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten).
g) Bruk apparatet i et godt ventilert rom.
h) Apparatet produserer støv og rusk under drift. Det er viktig å beskytte tilskuere mot skadevirkningene.
i) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
j) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
k) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
I) Hold enheten borte fra barn og dyr.
m) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.
n) Vær oppmerksom på forholdene på arbeidsområdet. Ikke utsett enheten for regn eller bruk den på våte steder. Arbeidsområdet skal være forsvarlig beskyttet, spesielt kontrollert for tilstedeværelse av eksplosive og brennbare væsker og gasser (spray, maling, bensin, løsemidler, lim), som kan bli årsak til brann eller eksplosjon når de kombineres med gnister skapt av enheten. Enheten må ikke komme i kontakt med høyspentledninger, gass-/vannrør

osv. For å unngå kollaps, undersøk arbeidsstykkets konstruksjon før du invaderer det med enheten.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
c) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.
d) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
e) Bruk personlig verneutstyr som nødvendig for arbeid med enheten, spesifisert i avsnitt 1 (Forklaring). Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
f) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
g) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
h) Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
i) Fjern alle justeringsverktøy og skiftenøkler før du slår på apparatet.
j) Bruk øye-, øre- og åndedrettsvern.
k) Bruk personlig verneutstyr som: vernehansker, vernesko, ansiktsskjerm, vernedrakt.
I) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand.
f) Oppbevar enheten utilgjengelig for barn.

g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
i) Ikke la apparatet være uten tilsyn når det er i bruk.
j) Ikke dekk til luftinntaket og -utløpet.
k) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
I) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
m) Hold produktet borte fra ild og varmekilder.
n) Ikke len deg utover. Hold deg i en stabil stilling og hold balansen under drift.
o) Hold enheten godt fast. Når du bruker hender, hold kun i håndtakene som følger med enheten.
p) Hold enheten og tilbehøret skarpt og rent. Følg riktige smøreprosedyrer og skift ut tilbehør ved behov. Skjøteledninger bør regelmessig undersøkes og fikses eller skiftes ut ved behov. Håndtakene må være tørre, rene og fri for oljer og fett hele tiden.
q) Ikke berør bevegelige/roterende elementer, med mindre enheten er koblet fra strømforsyningen.
r) Vær spesielt oppmerksom på personer og gjenstander under når du arbeider i høyden.
s) Husk å stille inn et arbeidsverktøy riktig i enheten.
t) Et verktøy blir ekstremt varmt under drift av enheten.
u) Hold vann unna motoren.
v) Når du beveger deg med enheten koblet til strømforsyningen, ikke hold fingrene på PÅ/AV-bryteren. Enheten kan kun brukes når den holdes med et håndtak.
w) Enheten bør være utstyrt med boreadaptere/bits beregnet på å arbeide med vann.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Denne maskinen er designet for boring i betong, stein, murverk og rør, noe som gjør den egnet for installasjon av luftkjølere, elektriske apparater og rørleggerarbeid for vann- og gassrør.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

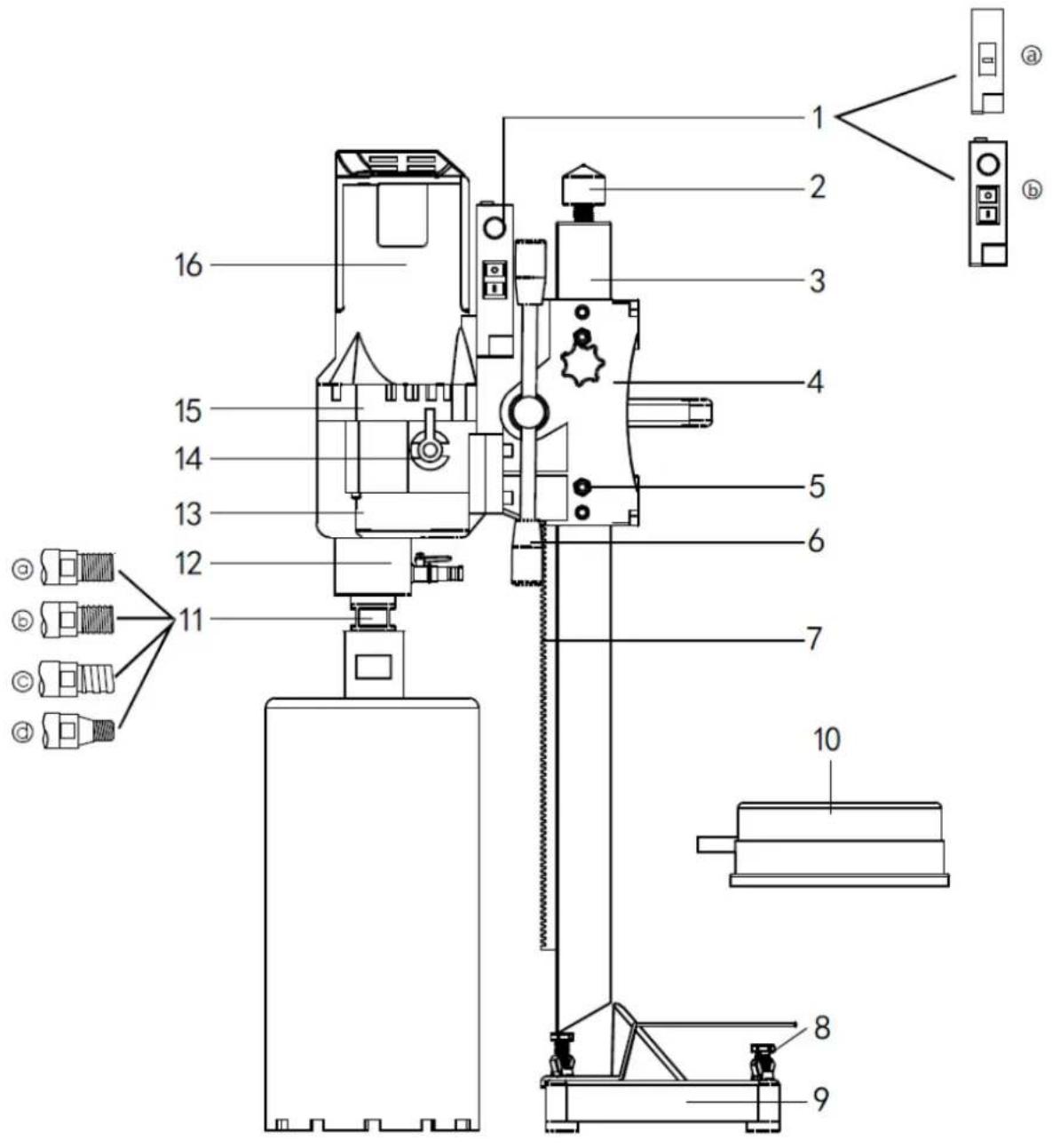

3.1. Beskrivelse av enheten

3.2. Arbeider med enheten

1) Les manualen : Før du bruker maskinen, er det avgjørende å lese manualen grundig. Kun trente personer bør bruke denne maskinen for å sikre sikkerhet og riktig håndtering.
2) Kontroller spenningen : Sørg for at strømspenningen ikke overstiger 5 % av maskinens merkespenning. Høyere spenninger kan føre til motorskade, inkludert brenning og elektrisk lekkasje.
3) Bruk passende sikkerhetsutstyr : Bruk alltid hjelm, isolerende hansker og arbeidsdress. Unngå løse klær og smykker, og hold håret sikret for å forhindre sammenfiltring.
4) Bruk riktige bor : Denne maskinen er designet for våte bor. Bruk av andre typer bits eller overbelastning av motoren anbefales ikke og kan skade maskinen.
5) Hindre at vann kommer inn i motoren : Sørg for at vann ikke kommer inn i motoren og ikke blokker ventilasjonen for å forhindre overoppheting og potensiell skade på motoren.
6) Inspiser arbeidsområdet : Før du starter, sjekk arbeidsområdet for potensielle farer, slik som høyspentledninger, gass- og vannrør og telekommunikasjonsfasiliteter.
7) Vær oppmerksom på omgivelsene : Vurder sikkerheten til området nedenfor når du borer gjennom gulv. Ved boring i bjelker eller søyler, vurder bygningens struktur for stabilitet.
8) Unngå eksplosive miljøer : Ikke bruk det elektriske verktøyet i områder med brennbare væsker, gasser eller støv. Gnister generert av elektriske verktøy kan antenne disse stoffene.
9) Start uten belastning : Start alltid maskinen uten belastning. Start under belastning er farlig og kan skade både maskinen og operatøren. Sørg for at maskinen er godt festet for å forhindre at den faller ned når du arbeider i høyden.
10) Bruk en kvalitetsstrømkabel : Bruk en trelederkabel av høy kvalitet og sørg for at den er ordentlig jordet. Å bruke en jordfeilbryter (GFCI) er avgjørende for ekstra sikkerhet.

Å følge disse sikkerhetsretningslinjene vil bidra til å sikre sikker drift av maskinen, og beskytte både operatøren og utstyret mot skade. Prioriter alltid sikkerhet for å forhindre ulykker og sikre et produktivt arbeidsmiljø.

3.3. Driftsveiledning

1) Montering av ekspansjonsbolten:

• Bor et hull: Bruk en slagbor for å lage et hull på det angitte stedet.
• Sett inn bolten: Plasser ekspansjonsbolten i hullet og stram den godt til.

- Monter maskinen: Fest diamantbormaskinen på bolten. Juster de fire reguleringsskruene for å stabilisere maskinen og forhindre at den svaier.

• Finn borestedet: Identifiser hvor du vil bore.
• Juster stangen: Plasser støttestangen og endre lengden på skyvestangen. Stram festeskruene for å sikre full kontakt mellom boreriggens base og overflaten, og hold borkronen og maskinen i en vertikal og stødig posisjon.

3) Forberedelse til boring:

• Feste boret: Fest riktig bor til maskinen.
- Koble til verktøy: Koble til strømmen og koble til vannforsyningen.
- Juster og kontroller: Slå på maskinen uten belastning for å sjekke borkronens bevegelse og lytte etter uvanlige lyder. Hvis alt stemmer, åpner du vannventilen for å begynne å bore så snart vannet strømmer fra borkronen.

4) Begynner å bore:

• Start sakte: Begynn å bore i sakte tempo for å la borkronen trenge gjennom overflaten.
• Juster hastighet: Når borkronen har laget et første hull, kan du øke til normal borehastighet. Reduser hastigheten igjen hvis du møter stål innenfor boreflaten.

5) Sikkerhet og vedlikehold:

• Mekanisk og elektronisk beskyttelse: Hvis borkronen slutter å bevege seg mens motoren går, kan den trenge sliping, eller matehastigheten er for høy. Trekk ut og sett inn boret igjen. Hvis motoren stopper uventet, start maskinen på nytt og reduser matehastigheten.
• Friksjonsplateslitasje: Over tid kan friksjonsplaten slites ned, noe som kan føre til potensiell glidning. Fjern clutchgiret fra girkassen, bytt ut de slitte friksjonsplatene med nye av jevn størrelse, og stram alle skruene godt. Sett sammen giret inn i girkassen. (Merk: Dette vedlikeholdstrinnet bør utføres av en utdannet fagperson.)

Ved å følge disse trinnene sikrer du ikke bare effektiv drift av diamantboremaskinen din, men opprettholder også sikkerhetsstandarder og forlenger levetiden til utstyret ditt.

3.4. Instruksjoner for girskift

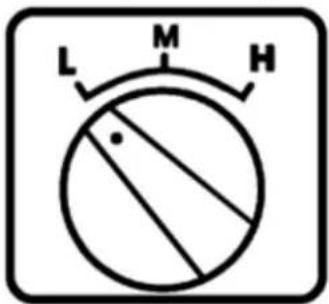

L M H

3-trinns type

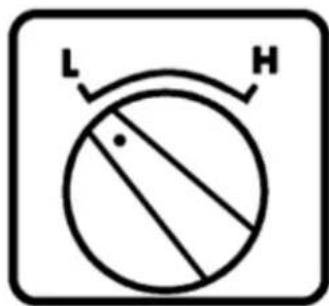

L H

2-trinns type

Diamanthullsager kan utstyres med to eller tre hastigheter. Å velge riktig gir øker boreeffektiviteten:

3-trinns modell:

• Høygir (H): for boring av små hull i myke materialer.
- Middels gir (M): for boring av mellomstore hull i hardere materialer.
• Lavgir (L): for boring av store hull i svært harde materialer.

2-trinns modell:

- Kun høye og lave gir er tilgjengelige.

1) Sørg for at maskinen er slått av før du skifter gir. Maskinen skal være helt stoppet.
2) Sett girknappen til ønsket gir:

• For 3-trinns modell: velg H, M eller L.

3) Hvis akselen ikke roterer eller unormale lyder etter at du har skiftet gir og startet maskinen på nytt, har ikke giret blitt satt inn riktig.

a. I dette tilfellet, slå av maskinen umiddelbart.
b. Vri girknappen frem og tilbake mens du dreier hovedakselen for å koble inn giret riktig.
c. Start maskinen på nytt for å kontrollere at giret er riktig koblet inn.

Kommentarer:

• Ikke skift gir mens maskinen går på full hastighet eller under belastning.
• Husk å alltid slå av maskinen før du prøver å skifte gir.

3.5. Vinkeljustering

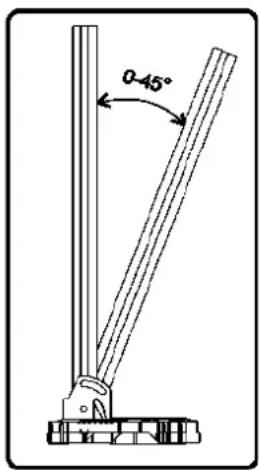

Rammen kan justeres fra 0 til 45 grader. Prosessen med å justere vinkelen er relativt enkel og krever flere trinn:

1) Løsne skruene: Løsne først de to skruene som fester firkantstangen til bunnen av festet. Dette lar deg flytte og justere vinkelen.
2) Justere motorspindelens posisjon: Deretter justerer du motorspindelen for å oppnå ønsket vinkel. Dette kan gjøres ved å flytte den firkantede stangen til riktig posisjon.
3) Lås på plass: Når ønsket vinkel er oppnädd, stram läseskruemutteren for å sikre innstillingen. Sørg for at stangen forblir stabil og ubevegelig i den nye posisjonen.

Viktig merknad : Når du strammer til skruene, vær forsiktig så du ikke stram dem for mye.

Overstramming kan deformere den firkantede stangen, gjøre fremtidige justeringer vanskelige eller til og med skade mekanismen.

0-45°

3.6. Løsning av problemer

Feil Årsaken	Løsning
Motoren virker ikke	Slå av, eller støpselet løsnet Slå på, koble til
	Karbonbørsten setter seg fast og løsner fra avlederen	Sett inn kullbørsten på nytt
	Tilbakestilling av PRCD mislyktes	Trykk på tilbakestillingsknappen eller start motoren på nytt
	PRCD blir skadet Chang PRCD
Bor sakte	Boret er utslitt Bytt bor
	Föringshastigheten er for lav Akselerer föringshastigheten
	Borkronen ble limt inn av spon Rengjør borekronen, øk vantrykket
	Rotasjonshastigheten er for høy	Bytt til lav hastighet
	Skjæring på stål og slip	Reduser matehastigheten, etter å ha kuttet gjennom stålet, øk den
	For mye sjetonger i hullet Rengjør bunnen av hullet og øk vantrykket
	Mindre vanntilførsel eller vannlekkasje	Sjekk kuleventilen og vannstrømmen
	Boret blir glasert Slip boret på nytt med kvern
Drill bit Jam	Røret og borekronen eller borkronen og hullveggen ble fastklemt av spon Stativet er ikke sikret, flytt plassering	Slå av maskinen, vri borkronen til høyre og venstre med skiftenøkkel eller trekk boret ut og bryte opp kjerneprøven
	Rotasjonshastigheten er for høy	Fest stativet på nytt
	Skjæring på stål og slip Begrens gapet
Bor under skjæring	Spindelen er ikke rett Reparer eller bytt ut spindelen
	Bor er ikke rett Bytt ut boret
	Chips kan ikke skylles ut av hullet	∅k vantrykket, trekk ut boret, rengjør hullet
Vannkappen lekker	Forseglingen av skjelett er utslitt	Bytt forsegling

3.7. Vedlikeholdsveiledning

Sikkerhetsforholdsregler: Sørg alltid for at enheten er koblet fra strømkilden før du starter vedlikeholds- eller reparasjonsarbeid. Dette er avgjørende for å forhindre utilsiktet oppstart og for å sikre din sikkerhet.

Rengjøring av maskinen:

• Bruk en tørr eller lett fuktig klut til å rengjøre maskinen. Unngå å bruke vannstråler, da de kan introdusere fuktighet i følsomme områder som motoren og bryterboksen.
• Hold ventilasjonsåpningene klare for å forhindre at motoren overopphetes.
• Rengjør og smør regelmessig kjernebitens gjenger for å sikre jevn drift.
• Inspiser alle skruer med jevne mellomrom og stram dem etter behov for å opprettholde integriteten til maskinen.

Profesjonelle reparasjoner: Kun kvalifisert personell skal utføre reparasjoner på verktøyet ditt, og det er viktig å bruke originale reservedeler. Dette sikrer sikkerheten og levetiden til maskinen din og forhindrer potensiell skade.

Vedlikehold av kullbørster: Etter ca. 300 timers bruk, sjekk kullbørstene for slitasje. Hvis de er utslitte, må de skiftes ut av en elektrospesialist. Dette er en del av å opprettholde motorens effektivitet og pålitelighet.

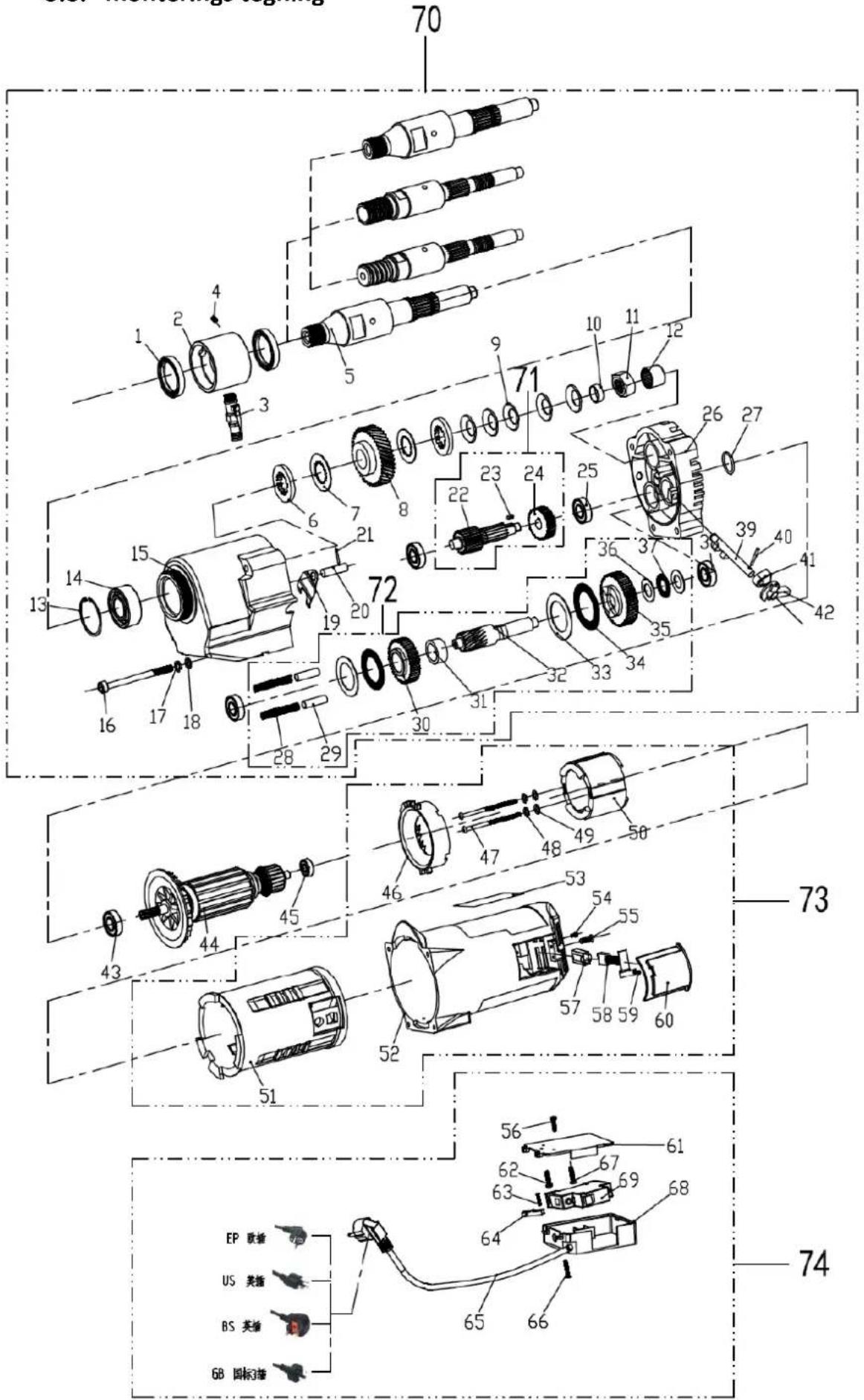

3.8. monterings tegning
