GEBRUIKSAANWIJZING K2105 KARCHER

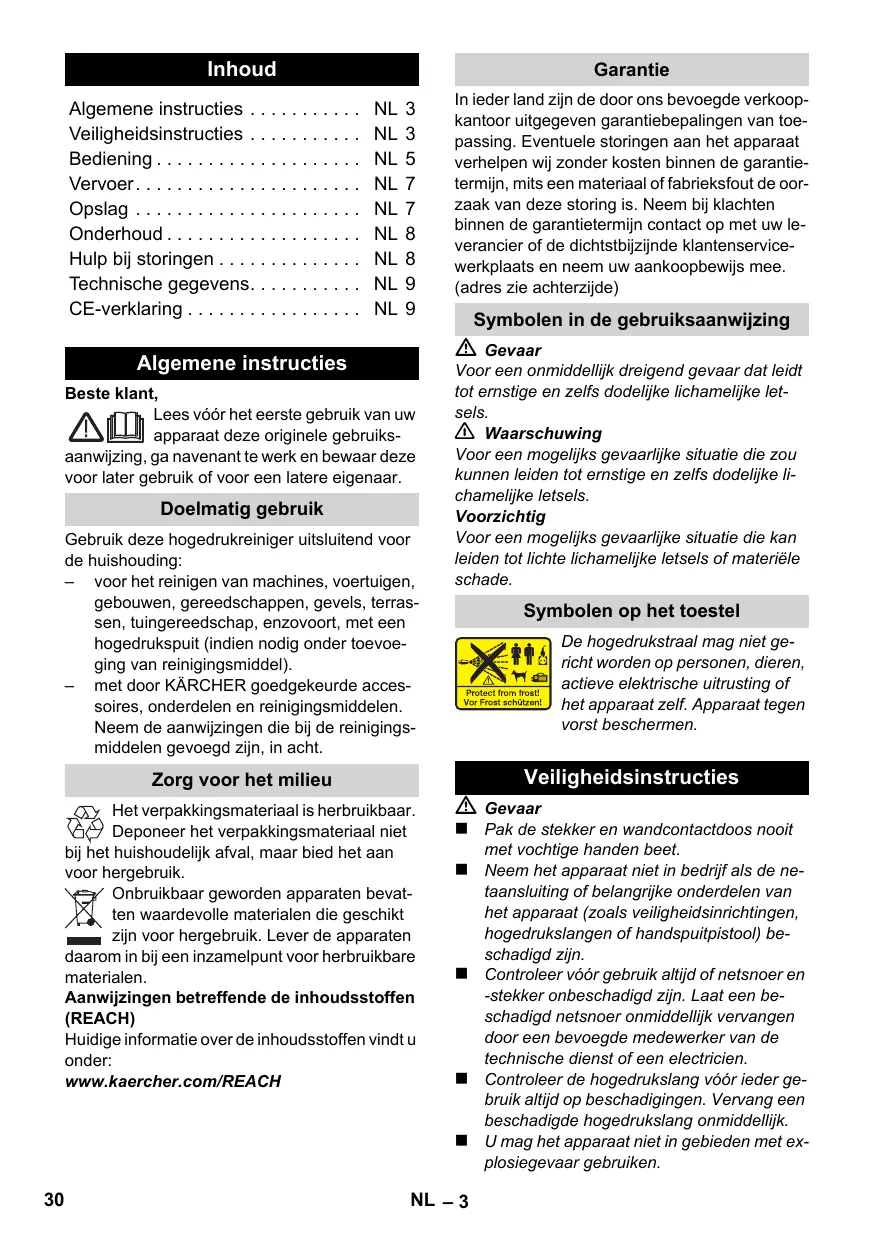

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde) Symbolen in de gebruiksaanwijzing Gevaar Algemene instructies Beste klant, Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Doelmatig gebruik Gebruik deze hogedrukreiniger uitsluitend voor de huishouding: – voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuingereedschap, enzovoort, met een hogedrukspuit (indien nodig onder toevoeging van reinigingsmiddel). – met door KÄRCHER goedgekeurde accessoires, onderdelen en reinigingsmiddelen. Neem de aanwijzingen die bij de reinigingsmiddelen gevoegd zijn, in acht. Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels. 몇 Waarschuwing Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels. Voorzichtig Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade. Symbolen op het toestel De hogedrukstraal mag niet gericht worden op personen, dieren, actieve elektrische uitrusting of het apparaat zelf. Apparaat tegen vorst beschermen. Veiligheidsinstructies Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Gevaar Pak de stekker en wandcontactdoos nooit met vochtige handen beet. Neem het apparaat niet in bedrijf als de netaansluiting of belangrijke onderdelen van het apparaat (zoals veiligheidsinrichtingen, hogedrukslangen of handspuitpistool) beschadigd zijn. Controleer vóór gebruik altijd of netsnoer en -stekker onbeschadigd zijn. Laat een beschadigd netsnoer onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een electricien. Controleer de hogedrukslang vóór ieder gebruik altijd op beschadigingen. Vervang een beschadigde hogedrukslang onmiddellijk. U mag het apparaat niet in gebieden met explosiegevaar gebruiken. NL – 3 Wanneer u het apparaat in gevaarlijke ge-

bieden gebruikt (bijvoorbeeld tankstations), moet u de betreffende veiligheidsvoorschriften naleven. Hogedrukstralen kunnen gevaarlijk zijn wanneer u het apparaat ondeskundig gebruikt. U mag de straal niet richten op personen, dieren, actieve elektrische uitrusting of het apparaat zelf. De hogedrukstraal niet op anderen of op uzelf, richten om bijvoorbeeld kleding of schoeisel te reinigen. Sproei geen voorwerpen af die stoffen bevatten die gevaarlijk zijn voor de gezondheid (bijvoorbeeld asbest). Hogedrukstralen kunnen banden / ventielen van voertuigen beschadigen, waardoor de banden springen. Eerste teken hiervoor is een verkleuring van de band. Beschadigde voertuigbanden / ventielen zijn levensgevaarlijk. Houd minstens 30 cm straalafstand aan bij het reinigen! Explosiegevaar! Geen brandbare vloeistoffen sproeien. Zuig nooit oplosmiddelhoudende vloeistof of onverdunde zuren en oplosmiddelen op! Tot deze stoffen behoren bijvoorbeeld benzine, verfverdunner en stookolie. De sproeinevel is zeer licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdund zuur of oplosmiddel, omdat die de materialen aantasten die in het apparaat zijn verwerkt. Waarschuwing Netsnoer en stekkers van een verlengsnoer moeten waterdicht zijn en mogen niet in het water liggen. Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Gebruik in de open lucht alleen daarvoor goedgekeurde en overeenkomstig gemerkte verlengsnoeren met een voldoende grote diameter:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Rol het verlengsnoer altijd helemaal van de kabeltrommel af. Hogedrukslangen, wateraansluitpunten en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik uitsluitend hogedrukslangen, wateraansluitpunten en koppelingen die de producent heeft aanbevolen. Dit apparaat is niet bedoeld om door personen met beperkte psychische, sensorische of geestelijke vaardigheden te worden gebruikt. Kinderen of niet-geïnstrueerd personeel mogen het apparaat niet gebruiken. Kinderen moeten onder toezicht blijven om te garanderen dat ze niet met het apparaat spelen. Verpakkingsfolie buiten het bereik van kinderen houden, er bestaat verstikkingsgevaar! Dit apparaat werd ontwikkeld voor gebruik van reinigingsmiddelen die de producent levert of aanbeveelt. Gebruik van andere reinigingsmiddelen of chemicalien kan de veiligheid van het apparaat beenvloeden. De gebruiker moet het apparaat voor het juiste doel gebruiken. De gebruiker moet rekening houden met de plaatselijke omstandigheden en speciaal letten op personen die zich in de buurt bevinden. Het apparaat niet gebruiken als er zich andere personen binnen bereik bevinden, tenzij ze veiligheidskledij dragen. Draag de juiste beschermende kleding en een veiligheidsbril ter bescherming tegen terugspattend water. Voorzichtig Bij langdurige bedrijfsonderbrekingen moet het apparaat aan de hoofdschakelaar / apparaatschakelaar uitgeschakeld worden of moet de netstekker uitgetrokken worden. Gebruik het apparaat niet bij temperaturen beneden de 0 °C. Houd minstens 30 cm straalafstand aan bij het reinigen van gelakte oppervlakken, teneinde beschadigingen te vermijden. Laat het apparaat niet zonder toezicht achter zolang het aan staat. Let erop dat het netsnoer of een verlengsnoer niet wordt beschadigd doordat men eroverheen rijdt, ze knikt, er te hard aan trekt of dergelijke. Bescherm de netsnoeren tegen hitte, olie en scherpe randen. Alle stroomvoerende delen in het werkbereik moeten zijn beschermd tegen straalwater. U mag het apparaat uitsluitend aansluiten op een wandcontactdoos, die is aangebracht door een elektrotechnische installateur, volgens IEC 60364. Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat. Om veiligheidsredenen raden wij principieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30 mA). NL – 4

Reinigingswerkzaamheden waarbij afvalwater ontstaat dat olie bevat (bijvoorbeeld het reinigen van de motor of de onderkant van een motorvoertuig), mag u uitsluitend verrichten in wasplaatsen met een olieafscheider. Veiligheidsinrichtingen Voorzichtig Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild. Apparaatschakelaar De hoofdschakelaar van het apparaat verhindert de onvoorziene werking van het apparaat. Vergrendeling handspuitpistool De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat. Overstroomklep met drukschakelaar De omloopklep verhindert de overschrijding van de toegelaten werkdruk. Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in. Voorwaarden voor de stabiliteit Voorzichtig Voor alle handelingen met of aan het apparaat moet de stabiliteit gegarandeerd worden om ongevallen of beschadigingen te vermijden. – De stabiliteit van het apparaat is gegarandeerd wanneer het op een effen ondergrond wordt geplaatst. Bediening Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Beschrijving apparaat In deze gebruiksaanwijzing staat de maximale uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking). Afbeeldingen: zie pagina 2 1 Hogedrukaansluiting 2 Hoofdschakelaar „0/OFF“ / „I/ON“ 3 Opberghaak voor hogedrukslang en netsnoer 4 Handgreep 5 Houder voor de straalpijp 6 Houder voor het handspuitpistool 7 Wateraansluiting met ingebouwde zeef 8 Zuigslang voor reinigingsmiddel(met filter) 9 Koppelinggedeelte voor wateraansluiting 10 Stroomleiding met stekker 11 Handpistool 12 Vergrendeling handspuitpistool 13 Klemmen voor hogedrukslang 14 Hogedrukslang Optioneel toebehoren 15 Roterende wasborstel 16 Wasborstel 17 Spuitlans met hogedruksproeier 18 Spuitlans met vuilfrees 19 Spuitlans met drukregeling (Vario Power) 20 Toebehorennet Bijzondere toebehoren Met extra accessoires breidt u de gebruiksmogelijkheden van uw apparaat uit. Nadere informatie daarover kunt u verkrijgen bij uw KÄRCHERdealer. Voor de inbedrijfstelling Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden. Afbeeldingen: zie pagina 2 Afbeelding Draaggreep bevestigen. Afbeelding Klem voor hogedrukslang uit het handspuitpistool trekken (bv. met schroevendraaier). Afbeelding Hogedrukslang in handspuitpistool steken. Klem indrukken tot hij vastklikt. Veilige verbinding controleren door aan de hogedrukslang te trekken. Optioneel Afbeelding Toebehorennet aan de in de afbeelding getoonde haak hangen. NL – 5 Watertoevoer Werking Volgens de geldige voorschriften mag het apparaat nooit zonder systeemscheider aangesloten worden op het drinkwaternet. Er moet een geschikte systeemscheider van de firma KÄRCHER of als alternatief een systeemscheider conform EN 12729 type BA gebruikt worden. Water dat door een systeemscheider is gestroomd, wordt als niet drinkbaar geclassificeerd. Voorzichtig Systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aansluiten! Instructie: Verontreinigingen in het water kunnen de hogedrukpomp en de accessoires beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (speciale accessoires, bestelnr. 4.730-059) aanbevolen. Watertoevoer vanuit de waterleiding Voorschriften van de watermaatschappij in acht nemen. Aansluitwaarden zie typeplaatje/Technische gegevens. Een met weefsel versterkte waterslang (niet in de levering inbegrepen) met een in de handel verkrijgbare koppeling gebruiken. (diameter minimum 1/2 duim resp. 13 mm; lengte minimum 7,5 m). Afbeelding De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven. De waterslang op het koppelingsdeel van het apparaat steken en op de watertoevoer aansluiten. Inbedrijfstelling Voorzichtig Droogloop gedurende meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, moet het apparaat uitgeschakeld worden en volgt u de instructies in het hoofdstuk „Hulp bij storingen“. Afbeelding Hogedrukslang met de hogedrukaansluiting van het apparaat verbinden. Afbeelding Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien. Waterkraan volledig opendraaien. Netstekker in het stopcontact steken. Apparaat inschakelen "I/ON".

Gevaar Door het uittreden van de waterstraal uit de hogedruksproeier werkt er een reactiekracht op de spuitlans. Ervoor zorgen dat u stevig staat en handspuitpistool en lans goed vasthouden. Afbeelding Hefboom van het handspuitpistool ontgrendelen. Hendel aantrekken, het apparaat wordt ingeschakeld. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden. Straalpijp met hogedruksproeier Voor normale reinigingswerkzaamheden. Niet geschikt voor de werking met reinigingsmiddelen. Spuitlans met vuilfrees voor hardnekkig vervuilde oppervlakken. Niet geschikt voor de werking met reinigingsmiddelen. Straalpijp met drukregeling (Vario Power) Voor de meest gangbare reinigingstaken. De werkdruk kan traploos tussen „Min“ en „Max“ ingesteld worden. In de stand "Mix" kan een dosis reinigingsmiddel toegevoegd worden. Hefboom van het handspuitpistool loslaten. Afbeelding Straalpijp in de gewenste stand draaien. Wasborstel Niet geschikt voor de werking met reinigingsmiddelen. Roterende wasborstel Niet geschikt voor de werking met reinigingsmiddelen. De roterende wasborstel is bijzonder voor het wassen van auto's geschikt. Voorzichtig Wasborstel moet bij het werken ermee vrij van vuil- of andere partikels zijn, gevaar voor lakschades. NL – 6

Apparaat scheiden van de watertoevoer. Netstekker uittrekken. Werken met reinigingsmiddelen Gebruik voor de overeenkomstige reinigingstaak uitsluitend reinigings- en onderhoudsproducten van KÄRCHER, aangezien die speciaal ontwikkeld werden voor het gebruik met uw apparaat. Het gebruik van andere reinigings- en onderhoudsproducten kan leiden tot een versnelde slijtage en het vervallen van de garantiebepalingen. Gelieve u te laten adviseren in de vakhandel of direct bij KÄRCHER informatie aan te vragen. De zuigslang voor reinigingsmiddel tot de gewenste lengte uit de behuizing trekken. Reinigingsmiddel-zuigslang in een reservoir met reinigingsmiddeloplossing hangen. Maak de straalpijp los van het pistool. Alleen met het handspuitpistool werken. Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd. Aanbevolen reinigingsmethode Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!). losgekomen vuil met hogedrukstraal afspoelen. Voorzichtig Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens). Transport met de hand Apparaat aan de draaggreep optillen en dragen. Transport in voertuigen Apparaat beveiligen tegen verschuiven en kantelen. Opslag Voorzichtig Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens). Werking onderbreken Apparaat opslaan Hefboom van het handspuitpistool loslaten. Afbeelding Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden. Apparaat op een egaal oppervlak neerzetten. Straalpijp laten vastklikken in de houder voor de straalpijp. Handspuitpistool in houder voor handspuitpistool steken. Stroomleiding, hogedrukslang en accessoires aan het apparaat opbergen. Hefboom van het handspuitpistool vergrendelen. Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF". Handspuitpistool in houder voor handspuitpistool steken. Werking stopzetten Voorzichtig De hogedrukstraal alleen van het handspuitpistool of het apparaat scheiden wanneer geen druk in het systeem voorhanden is. Na het werken met reinigingsmiddel: Apparaat ongeveer 1 minuut laten werken om schoon te spoelen. Hefboom van het handspuitpistool loslaten. Apparaat uitschakelen "0/OFF" Draai de waterkraan dicht. Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten nemen. Afbeelding Hefboom van het handspuitpistool vergrendelen.

Vervoer Vorstbescherming Voorzichtig Apparaat en accessoires tegen vorst beschermen. Het apparaat en de accessoires worden beschadigd door vorst indien het water niet volledig afgelaten is. Om schade te vermijden: Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen. Apparaat met alle accessoires in een vorstvrije ruimte bewaren. NL – 7 Onderhoud Hulp bij storingen Gevaar Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken. Zorg Voor langdurige opslag, bijvoorbeeld tijdens de winter: Filter van de reinigingsmiddel-zuigslang trekken en onder stromend water reinigen. De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Onderhoud Het apparaat is onderhoudsvrij. Reserveonderdelen Gebruik uitsluitend originele KÄRCHER-onderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice. Gevaar Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken. Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische dienst worden uitgevoerd. Apparaat draait niet Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld. Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron. Stroomleiding op beschadiging controleren. Apparaat komt niet op druk Apparaat ontluchten: Apparaat zonder aangesloten hogedrukslang inschakelen en wachten (max. 2 minuten) tot water zonder bellen uit de hogedrukaansluiting komt. Apparaat uitschakelen en hogedrukslang opnieuw aansluiten. Watertoevoer controleren. De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Sterke drukschommelingen Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen. Watertoevoervolume controleren. Apparaat ondicht Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice. Reinigingsmiddel wordt niet aangezogen Straalpijp van het handspuitpistool scheiden en alleen met het handspuitpistool werken of straalpijp met drukregeling gebruiken en op stand "Mix" draaien. Filter aan de reinigingsmiddel-zuigslang reinigen. Zuigslang voor reinigingsmiddel controleren op knikplaatsen. NL – 8

Technische gegevens Elektrische aansluiting Spanning 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Stroomopname Aansluitvermogen Veiligheidsklasse Beschermingsklasse Netzekering (traag) Wateraansluitpunt Toevoertemperatuur (max.) 40 °C Toevoerhoeveelheid (min.) 7 l/min Toevoerdruk 0,2-1,2 MPa Capaciteit Werkdruk 8 MPa Maximaal toegestane druk 10 MPa Opbrengst, water 5,2 l/min Opbrengst, reinigingsmiddel 0,3 l/min Reactiekracht van het pistool 10 N Gewicht, bedrijfsklaar met accessoires zonder bewaarplaats voor acces4,7 kg soires met bewaarplaats voor accessoires 4,9 kg Bepaalde waarden conform EN 60335-2-79 Hand-arm vibratiewaarde <2,5 m/s2 Onzekerheid K 0,3 m/s2 Geluidsdrukniveau LpA 75 dB(A) Onzekerheid KpA 3 dB(A) Geluidskrachtniveau LWA + onvei91 dB(A) ligheid KWA EG-conformiteitsverklaring Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. Product: Hogedrukreiniger Type: 1.673-xxx Van toepassing zijnde EG-richtlijnen 2006/42/EG (+2009/127/EG) 2004/108//EG 2000/14/EG 2011/65/EG Toegepaste geharmoniseerde normen EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Toegepaste conformiteitsbeoordelingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: Gegarandeerd: 91 De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding. Technische veranderingen voorbehouden! CEO Head of Approbation Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/01/01
