HASZNÁLATI ÚTMUTATÓ K2105 KARCHER

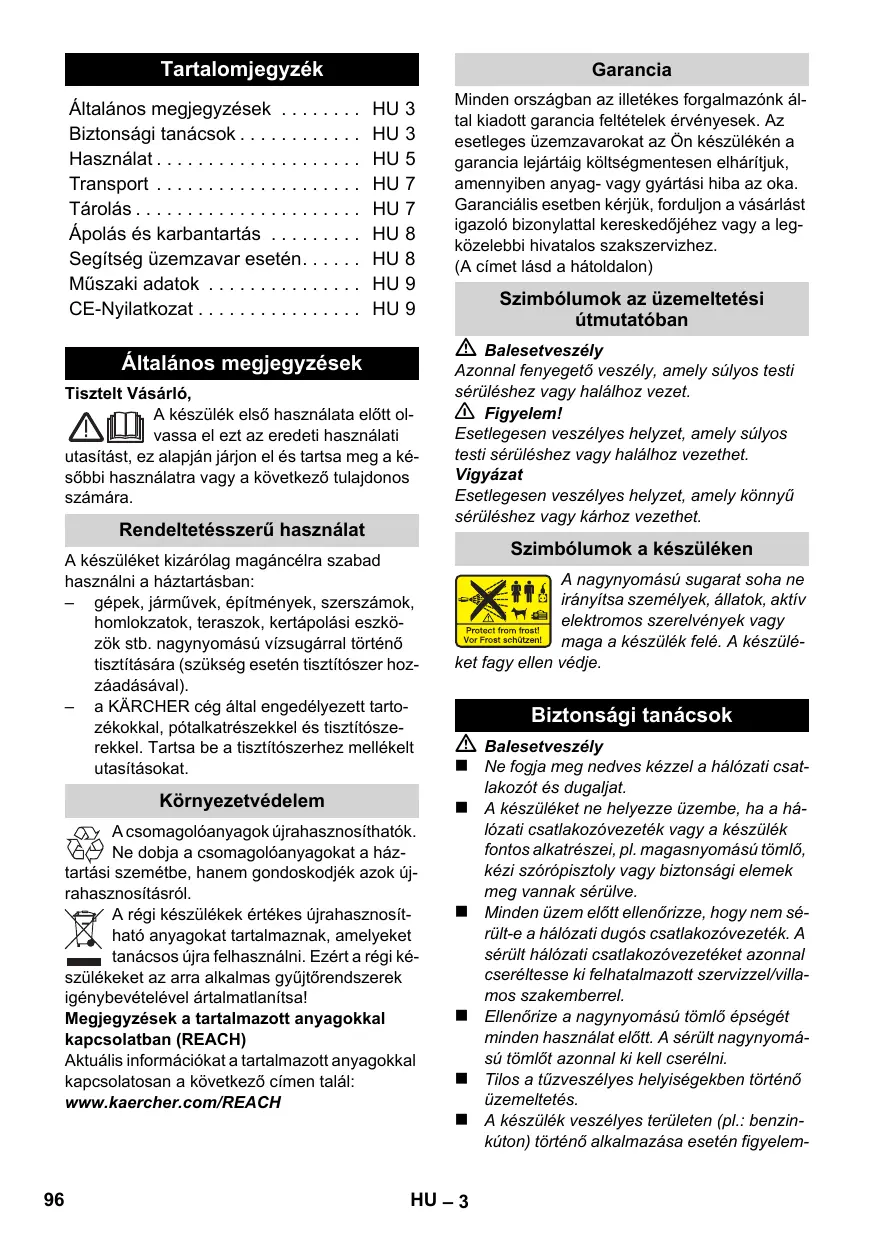

Tartalomjegyzék Általános megjegyzések . . . . . . . . Biztonsági tanácsok . . . . . . . . . . . . Használat . . . . . . . . . . . . . . . . . . . . Transport . . . . . . . . . . . . . . . . . . . . Tárolás . . . . . . . . . . . . . . . . . . . . . . Ápolás és karbantartás . . . . . . . . . Segítség üzemzavar esetén. . . . . . Műszaki adatok . . . . . . . . . . . . . . . CE-Nyilatkozat . . . . . . . . . . . . . . . . Garancia

Szimbólumok az üzemeltetési útmutatóban Balesetveszély Általános megjegyzések Tisztelt Vásárló, A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. Rendeltetésszerű használat A készüléket kizárólag magáncélra szabad használni a háztartásban: – gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kertápolási eszközök stb. nagynyomású vízsugárral történő tisztítására (szükség esetén tisztítószer hozzáadásával). – a KÄRCHER cég által engedélyezett tartozékokkal, pótalkatrészekkel és tisztítószerekkel. Tartsa be a tisztítószerhez mellékelt utasításokat. Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 Figyelem! Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet. Vigyázat Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet. Szimbólumok a készüléken A nagynyomású sugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé. A készüléket fagy ellen védje. Biztonsági tanácsok Balesetveszély Ne fogja meg nedves kézzel a hálózati csatlakozót és dugaljat. Környezetvédelem A készüléket ne helyezze üzembe, ha a há- A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról. A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa! Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH) Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. (A címet lásd a hátoldalon)

HU – 3 lózati csatlakozóvezeték vagy a készülék fontos alkatrészei, pl. magasnyomású tömlő, kézi szórópisztoly vagy biztonsági elemek meg vannak sérülve. Minden üzem előtt ellenőrizze, hogy nem sérült-e a hálózati dugós csatlakozóvezeték. A sérült hálózati csatlakozóvezetéket azonnal cseréltesse ki felhatalmazott szervizzel/villamos szakemberrel. Ellenőrize a nagynyomású tömlő épségét minden használat előtt. A sérült nagynyomású tömlőt azonnal ki kell cserélni. Tilos a tűzveszélyes helyiségekben történő üzemeltetés. A készülék veszélyes területen (pl.: benzinkúton) történő alkalmazása esetén figyelem-

be kell venni a megfelelő biztonsági előírásokat. A nagynyomású vízsugár veszélyes lehet szakszerűtlen használat esetén. A vízsugarat soha ne irányítsa személyre, állatra, működésben lévő elektromos alkatrészre vagy a készülékre magára. A magasnyomású vízsugarat ne irányítsa se önmagára se másokra, a ruházat vagy a lábbeli tisztítására. Nem szabad olyan tárgyat lelocsolni, amely egészségre káros anyagot (pl. azbesztet) tartalmaz. Az autógumit/szelepet a nagynyomású sugár károsíthatja és roncsolhatja. A károsodás első jele az autógumi elszíneződése. A sérült autógumik/kerékszelepek életveszélyesek. A tisztítás során legalább 30 cm távolságot kell betartani! Robbanásveszély! Gyúlékony folyadékot nem szabad permetezni vele. Soha ne szívjon fel oldószer tartalmú folyadékot vagy hígítatlan savakat és oldószereket! Ide tartozik pl. a benzin, a hígító vagy a fűtőolaj. A permetköd nagyon gyúlékony, robbanékony és mérgező. Ne használjon acetont, hígítatlan savakat és oldószereket, mivel ezek a készülékben lévő anyagokat megtámadják. Figyelem! A hosszabbító vezeték hálózati dugójának és csatlakozójának vízállónak kell lenni és nem szabad vízben feküdni. A nem megfelelő hosszabbítóvezetékek veszélyesek lehetnek. A szabadban kizárólag az adott célra engedélyezett és megfelelő jelöléssel ellátott, megfelelő keresztmetszetű hosszabbítóvezetékeket használjon:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

A hosszabbító kábelt mindig teljes hosszában le kell húzni a kábeldobról. A nagynyomású tömlők, szerelvények és csatlakozók fontosak a készülék biztonságos üzemeltetése szempontjából. Csak a gyártó által ajánlott nagynyomású tömlőket, szerelvényeket és csatlakozókat szabad alkalmazni. Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek használják. A készüléket nem használhatják gyermekek és olyan személyek, akiket nem tanítottak be a készülék használatára. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak. A csomagolófóliát tartsa gyermekektől távol, fulladás veszélye áll fenn! Ezt a készüléket a gyártó által szállított vagy ajánlott tisztítószerek alkalmazására feljesztettük ki. Más tisztítószerek vagy vegyszerek használata csökkentheti a készülék biztonságosságát. A felhasználónak rendeltetésszerűen kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell másokra, főként a gyerekekre. A készüléket ne használja, ha hatótávolságon belül más személyek is tartózkodnak, kivéve ha védőruházatot viselnek. A visszafröccsenő víz vagy szennyeződés elleni védelemhez viseljen alkalmas védőruházatot és védőszemüveget. Vigyázat Hosszabb üzemszünetek esetén a készülék főkapcsolóját / készülékkapcsolót ki kell kapcsolni vagy ki kell húzni a hálózati dugót. A készüléket ne üzemeltesse 0 °C alatti hőmérsékleten. A sérülések elkerüléséhez tisztítás során legalább 30 cm távolságot kell tartani a lakkozott felületektől. A készüléket nem szabad felügyelet nélkül hagyni, amíg üzemel. Ügyeljen arra, hogy a hálózati vagy hosszabbító kábel ne sérülhessen meg vagy károsodhasson azáltal, hogy áthajtanak rajta, becsípődik valahová, megrántják vagy hasonló hatások érik. A hálózati kábelt védeni kell a hőtől, olajtól és kiálló élektől. A munkaterületen belüli összes, áramvezető alkatrésznek vizsugárral szembeni védelemmel kell rendelkeznie. A készülék IEC 60364-nek megfelelő elektromos csatlakoztatását villanyszerelővel kell elvégeztetni. A készüléket csak váltóárammal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel. Biztonsági okokból alapvetően azt ajánljuk, hogy a készüléket hibaáram-védőkapcsolón (max. 30 mA) keresztül üzemeltessék. HU – 4

Olyan tisztítási munkát, amelynek során olaj- Használat tartalmú szennyvíz keletkezik (pl. motormosás, alvázmosás), csak olajleválasztóval ellátott mosóhelyen szabad végezni. Biztonsági berendezések Vigyázat A biztonsági berendezések a felhasználó védelmét szolgálják, ezeket nem szabad módosítani vagy megkerülni. Készülékkapcsoló A készülékkapcsoló megakadályozza a készülék véletlen üzemeltetését. Kézi szórópisztoly zárja A zár lezárja a kézi szórópisztoly karját és megakadályozza a készülék véletlen beindítását. Túlfolyószelep nyomás kapcsolóval A túlfolyószelep megakadályozza az engedélyezett munkanyomás túllépését. Ha a kézi szórópisztoly karját elengedi, akkor a nyomáskapcsoló a szivattyút lekapcsolja, a magasnyomású sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol. A stabilitás feltételei Vigyázat A készülékkel való tevékenység vagy a készüléken történő munka esetén biztosítani kell a stabilitást, hogy a baleseteket vagy rongálódásokat elkerülje. – A készülék stabilitása akkor biztosított, ha sík felületen áll.

Szállítási tétel A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt. Készülék leírása Jelen használati útmutatóban a maximális felszereltség van leírva. A szállítási terjedelem modellenként eltérő (lásd a csomagoláson). Ábrákat lásd a 2. oldalon 1 Magasnyomású csatlakozás 2 Készülékkapcsoló „0/OFF“ / „I/ON“ 3 A magasnyomású tömlő és a hálózati csatlakozóvezeték tárolókampója 4 Fogantyú 5 A sugárcső tárolója 6 A kézi szórópisztoly tárolója 7 Vízcsatlakozás beépített szűrővel 8 Tisztítószer szívócső (szűrővel) 9 Csatlakozóelem a vízcsatlakozáshoz 10 Hálózati csatlakozóvezeték hálózati csatlakozóval 11 Kézi szórópisztoly 12 Kézi szórópisztoly zárja 13 Kapocs a magasnyomású tömlőhöz 14 Magasnyomású tömlő Opcionális tartozék 15 Forgó mosókefe 16 Mosókefe 17 Sugárcső 1-szeres fúvókával 18 Sugárcső szennymaróval 19 Sugárcső nyomásszabályozóval (Vario Power) 20 Tartozékháló Különleges tartozékok Az extra tartozékok további felhasználási lehetőséget biztosítanak a készülékhez. Erre vonatkozólag részletes információkat a KÄRCHERkereskedőknél kaphat. HU – 5 Üzembevétel előtt Üzembevétel Üzembevétel előtt szerelje fel a mellékelt különálló alkatrészeket. Ábrákat lásd a 2. oldalon Ábra Hordófogantyút rögzíteni. Ábra A magasnyomású tömlő kapcsát húzza ki a kézi szórópisztolyból (pl. egy sima csavarhúzóval). Ábra Helyezze a magasnyomású tömlőt a kézi szórópisztolyba. Nyomja be a kapcsot, amíg bekattan. A biztos csatlakozást a magasnyomású tömlő meghúzásával ellenőrizni. Opcionális Ábra A tartozékhálót az ábrán látható kampóra akasztani. Vigyázat A 2 percnél hosszabb ideig tartó szárazmenet a magasnyomású szivattyú rongálódásához vezet. Ha a készülék 2 percen belül nem termel nyomást, kapcsolja ki a készüléket és járjon el a „Segítség üzemzavar esetén“ fejezet utasításai alapján. Ábra A magasnyomású tömlőt a berendezés magasnyomású csatlakozásával összekapcsolni. Ábra A sugárcsövet helyezze be a kézi szórópisztolyba és 90°-os elfordítással rögzítse. Teljesen nyissa ki a vízcsapot. Dugja be a hálózati dugót a dugaljba. Kapcsolja be a készüléket „I/ON“. Vízellátás Az érvényes előírások alapján a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz-hálózatban üzemeltetni. Használja a KÄRCHER vállalat megfelelő rendszer-elválasztóját vagy alternatívaként egy EN 12729 BA típusnak megfelelő rendszer-elválasztót. Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak. Vigyázat A rendszer elválasztót mindig a vízellátáshoz csatlakoztassa, soha ne közvetlenül a készülékhez! Megjegyzés: A víz szennyeződései a magasnyomású szivattyút és a tartozékokat megrongálhatják. A védelemért a KÄRCHER vízszűrő használata (különleges tartozék, megrend. szám 4.730-059) ajánlott. Vízellátás a vízvezetékből Vegye figyelembe víz-szolgáltató vállalat előírásait. A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál. Használjon megerősített anyagú víztömlőt (nem része a szállítási tételnek) kereskedelmi forgalomban kapható csatlakozóval. (Átmérő legalább 1/2 coll ill. 13 mm; hosszúság legalább 7,5 m). Ábra Csavarozza a szállított csatlakozó alkatrészt a készülék vízcsatlakozójára. Helyezze be víztömlőt a készülék csatlakozó alkatrészébe és kösse a vízellátáshoz. Üzem

Balesetveszély A magasnyomású szórófejből kilépő vízsugár a pisztoly visszalökődését idézi elő. Álljon biztosan és fogja erősen a kézi szórópisztolyt és a sugárcsövet. Ábra Oldja ki a kézi szórópisztoly karját. Húzza meg a kart, a készülék bekapcsol. Megjegyzés: Ha a kart ismét elengedi, akkor a készülék ismét lekapcsol. A magasnyomás megmarad a rendszerben. Sugárcső 1-szeres fúvókával Normál tisztítási tevékenységekhez. Nem alkalmas munkavégzésre tisztítószerrel. Sugárcső szennymaróval A makacs szennyeződésekhez. Nem alkalmas munkavégzésre tisztítószerrel. Sugárcső nyomásszabályozóval (Vario Power) A legáltalánosabb tisztítási feladatokhoz. A munkanyomás fokozat nélkül „Min“ és „Max“ között szabályozható. „Mix“ állásban tisztítószert lehet hozzáadagolni. Engedje el a kézi szórópisztoly karját. Ábra Fordítsa a sugárcsövet a kívánt állásba. Mosókefe Alkalmas munkavégzésre tisztítószerrel. Forgó mosókefe Alkalmas munkavégzésre tisztítószerrel. A forgó mosókefe különösen autók tisztítására alkalmas. Vigyázat A mosókefének munka esetén szennytől vagy más részecskéktől mentesnek kell lennie, a lakk károsodásának veszélye. HU – 6

Munkavégzés tisztítószerrel Szállítás Az adott tisztítási feladathoz kizárólag KÄRCHER tisztító- és ápolószereket használjon, mivel ezeket speciálisan az Ön készülékével történő használatra fejlesztették ki. Más tisztítóés ápolószerek gyorsabb kopáshoz, és a garancia érvényességének elvesztéséhez vezethetnek. Kérem, érdeklődjön a szakkereskedésben vagy kérjen tájékoztatást közvetlenül a KÄRCHER-től. A tisztítószer szívócsövét a kívánt hosszúságban ki kell húzni a burkolatból. A tisztítószer szívócsövet lógassa be egy tisztítószeroldatot tartalmazó tartályba. Válassza le a kézi szórópisztolyt a sugárcsőről. Csak a kézi szórópisztollyal dolgozzon. Megjegyzés: Ezáltal az üzem alatt a tisztítószeroldatot a vízsugárhoz keveri. Javasolt tisztítási módszer Takarékosan permetezze fel a tisztítószert a száraz felületre és hagyja hatni (ne hagyja megszáradni). A feloldott szennyeződést magasnyomású sugárral mossa le. Vigyázat A készülék szállításánál a balesetek vagy sérülések elkerülése érdekében vegye figyelembe a készülék súlyát (lásd a műszaki adatokat). A használat megszakítása Engedje el a kézi szórópisztoly karját. Ábra A kézi szórópisztoly karját lezárni. Hosszabb munkaszünetekben (5 percen túl) továbbá kapcsolja ki a készüléket „0/OFF“. A kézi szórópisztolyt helyezze a kézi szórópisztoly tárolójába. Szállítás kézzel A készüléket a hordófogantyúnál megemelni és vinni. Szállítás járműben A készüléket elcsúszás és borulás ellen biztosítani kell. Tárolás Vigyázat A tárolási hely kiválasztásánál, a balesetek vagy sérülések elkerülése érdekében, vegye figyelembe a készülék súlyát (lásd a műszaki adatokat). A készülék tárolása Hosszabb tárolás előtt, ill. tél idején vegye figyelembe az "Ápolás" fejezet utasításait is. A készüléket sík területen állítsa le. A sugárcsövet kattintsa be a sugárcső tartójába. A kézi szórópisztolyt helyezze a kézi szórópisztoly tárolójába. A hálózati csatlakozóvezetéket, a magasnyomású tömlőt és a tartozékokat tárolja a készüléken. Használat befejezése Fagyás elleni védelem Vigyázat A magasnyomású tömlőt csak akkor válassza le a kézi szórópisztolyról vagy a készülékről, ha nincs nyomás a rendszerben. Tisztítószeres munkavégzés után: Működtesse a készüléket kb. 1 percig, hogy tisztára öblítse. Engedje el a kézi szórópisztoly karját. A készüléket kikapcsolni "0/OFF" . Zárja el a vízcsapot. Nyomja a kézi szórópisztoly karját, hogy a rendszerben még meglevő nyomást kiengedje. Ábra A kézi szórópisztoly karját lezárni. Válassza le a készüléket vízellátásról. Húzza ki a hálózati dugót. Vigyázat A készüléket és a tartozékokat védje fagy ellen. A fagy tönkreteszi a készüléket és a tartozékokat, ha előtte nem ürítette le a vizet. Károk elkerülése érdekében: A készülékből teljesen ürítse ki a vizet: A készüléket magasnyomású tömlő és vízellátás csatlakoztatása nélkül kapcsolja be (max. 1 perc) és várjon, amíg nem jön ki víz a magasnyomású csatlakozóból. A készüléket kikapcsolni. A készüléket az össze tartozékkal együtt fagymentes helyen tárolja.

HU – 7 Ápolás és karbantartás Segítség üzemzavar esetén Balesetveszély Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Ápolás Hosszabb tárolás előtt, pl. télen Húzza le a szűrőt a tisztítószer szívócsőről és folyóvíz alatt tisztítsa meg. A vízcsatlakozóban található szűrőszitát húzza ki laposfogóval és tisztítsa meg folyó víz alatt. Karbantartás A készülék nem igényel karbantartást. Alkatrészek Kizárólag eredeti KÄRCHER alkatrészeket használjon. Ezen Gépkönyv végén találhatja a pótalkatrészek rövid áttekintését. A kisebb meghibásodásokat a következő áttekintő táblázat segítségével Ön is megszüntetheti. Kétség esetén kérjük, forduljon jogosult ügyfélszolgálathoz. Balesetveszély Minden ápolási- és karbantartási munka megkezdése előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Elektromos alkatrészeken történő javításokat és munkákat csak jóváhagyott szerviz szolgálat végezhet el. A készülék nem megy Húzza meg a kézi szórópisztoly karját, a készülék bekapcsol. Ellenőrizze, hogy a feszültség adata a típustáblán megegyezik-e az áramforrás feszültségével. Vizsgálja meg a hálózati csatlakozóvezetéket esetleges sérülésekre. A készülék nem termel nyomást A készülék légtelenítése: Készüléket magasnyomású tömlő csatlakoztatása nélkül bekapcsolni, és várni (max. 2 percig), amíg a víz buborékmentesen jön ki a magasnyomású csatlakozásból. Kapcsolja ki a készüléket, és kösse vissza a magasnyomású tömlőt. Ellenőrizze a vízellátást. A vízcsatlakozóban található szűrőszitát húzza ki laposfogóval és tisztítsa meg folyó víz alatt. Erős nyomásingadozások Magasnyomású fúvóka tisztítása: A szennyeződéseket a szórófej furatból egy tű segítségével távolítsa el és vízzel előrefelé öblítse ki. Ellenőrizze a vízellátás mennyiségét. A készülék szivárog A készülék kismértékű szivárgása műszaki okok miatt lehetséges. Erős szivárgás esetén hívja a jóváhagyott szerviz szolgálatot. Nem szívja fel a tisztítószert Válassza le a sugárcsövet a kézi szórópisztolyról és csak a kézi szórópisztollyal dolgozzon vagy nyomásszabályozóval használja sugárcsövet és állítsa „Mix“ -re. Tisztítsa ki a tisztítószer szívócső szűrőjét. Ellenőrizze, hogy a tisztítószer szívócső nem törik-e meg valahol. HU – 8

Műszaki adatok Elektromos csatlakozás Feszültség EK konformitási nyiltakozat 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Áramfelvétel Csatlakozási teljesítmény Védelmi fokozat Védelmi osztály Hálózati biztosító (lomha) Vízcsatlakozó Hozzáfolyási hőmérséklet 40 °C (max.) Hozzáfolyási mennyiség (min.) 7 l/perc Befolyó víz nyomása 0,2-1,2 MPa Teljesítményre vonatkozó adatok Üzemi nyomás 8 MPa Max. megengedett nyomás 10 MPa Szállított mennyiség, víz 5,2 l/perc Szállított mennyiség, tisztítószer 0,3 l/perc A kézi szórópisztoly visszalökő erő- 10 N hatása Súly, üzemkészen a tartozékkal A tartozékok tárolója nélkül 4,7 kg A tartozékok tárolójával 4,9 kg Az EN 60335-2-79 szerint megállapított értékek Kéz-kar vibrációs kibocsátási érték <2,5 m/s2 Bizonytalanság K 0,3 m/s2 Hangnyomás szint LpA 75 dB(A) Bizonytalanság KpA 3 dB(A) Hangnyomás szint LWA + bizonyta- 91 dB(A) lanság KWA A műszaki adatok módosításának jogát fenntartjuk! Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EK irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. Termék: Nagynyomású tisztító Típus: 1.673-xxx Vonatkozó európai közösségi irányelvek: 2006/42/EK (+2009/127/EK) 2004/108/EK 2000/14/EK 2011/65/ЕK Alkalmazott harmonizált szabványok: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Követett megfelelés megállapítási eljárás: 2000/14/EK: V. függelék Hangteljesítményszint dB(A) Mért: Garantált: Alulírottak az ügyvezetés megbízásából és felhatalmazásával lépnek fel. CEO Head of Approbation A dokumentációért felelős személy: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/01/01
