MANUAL DE UTILIZARE K2105 KARCHER

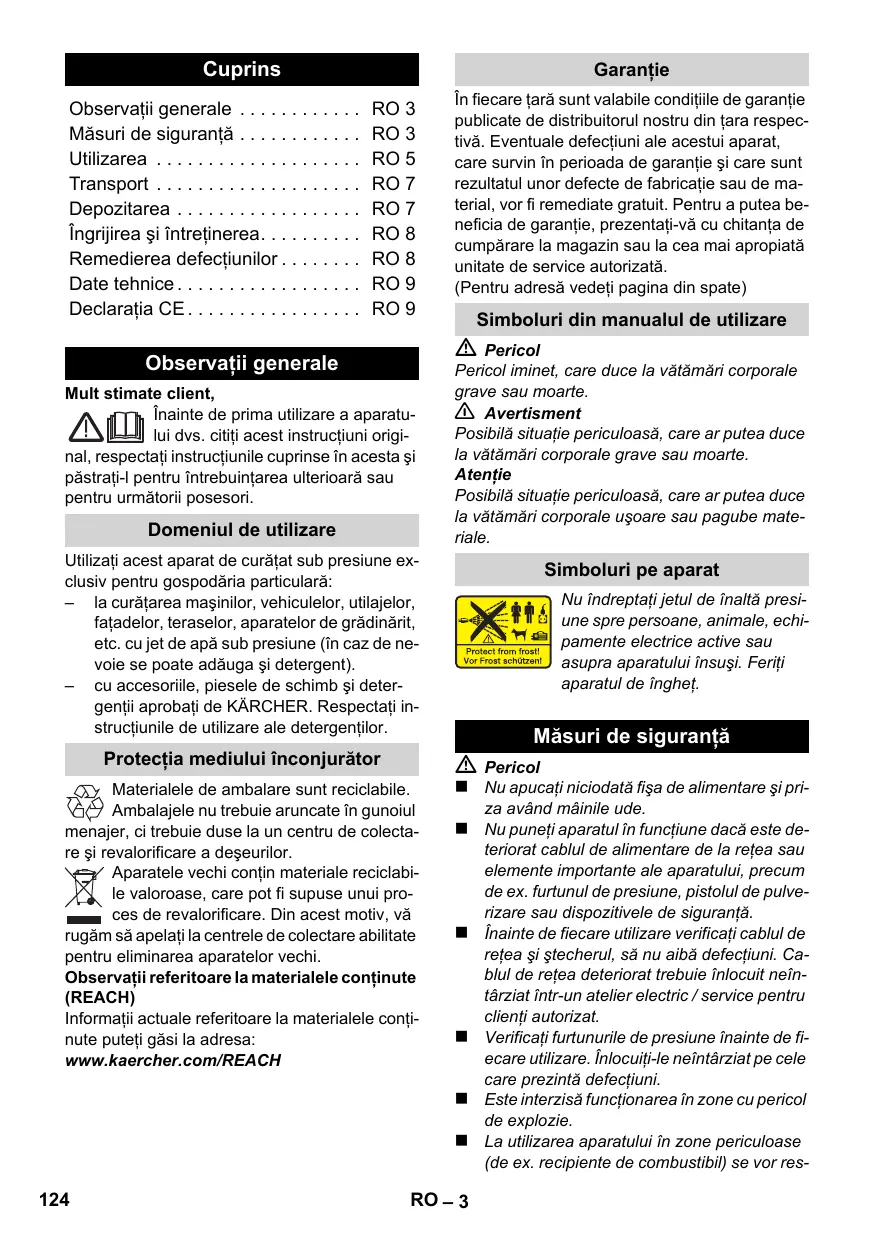

Cuprins Observaţii generale . . . . . . . . . . . . Măsuri de siguranţă . . . . . . . . . . . . Utilizarea . . . . . . . . . . . . . . . . . . . . Transport . . . . . . . . . . . . . . . . . . . . Depozitarea . . . . . . . . . . . . . . . . . . Îngrijirea şi întreţinerea. . . . . . . . . . Remedierea defecţiunilor . . . . . . . . Date tehnice . . . . . . . . . . . . . . . . . . Declaraţia CE . . . . . . . . . . . . . . . . . Garanţie RO 3 RO 3 RO 5 RO 7 RO 7 RO 8 RO 8 RO 9 RO 9 În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă vedeţi pagina din spate) Simboluri din manualul de utilizare Pericol Observaţii generale Mult stimate client, Înainte de prima utilizare a aparatului dvs. citiţi acest instrucţiuni original, respectaţi instrucţiunile cuprinse în acesta şi păstraţi-l pentru întrebuinţarea ulterioară sau pentru următorii posesori. Domeniul de utilizare Pericol iminet, care duce la vătămări corporale grave sau moarte. 몇 Avertisment Posibilă situaţie periculoasă, care ar putea duce la vătămări corporale grave sau moarte. Atenţie Posibilă situaţie periculoasă, care ar putea duce la vătămări corporale uşoare sau pagube materiale. Utilizaţi acest aparat de curăţat sub presiune exclusiv pentru gospodăria particulară: – la curăţarea maşinilor, vehiculelor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit, etc. cu jet de apă sub presiune (în caz de nevoie se poate adăuga şi detergent). – cu accesoriile, piesele de schimb şi detergenţii aprobaţi de KÄRCHER. Respectaţi instrucţiunile de utilizare ale detergenţilor. Protecţia mediului înconjurător Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare şi revalorificare a deşeurilor. Aparatele vechi conţin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Din acest motiv, vă rugăm să apelaţi la centrele de colectare abilitate pentru eliminarea aparatelor vechi. Observaţii referitoare la materialele conţinute (REACH) Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH Simboluri pe aparat Nu îndreptaţi jetul de înaltă presiune spre persoane, animale, echipamente electrice active sau asupra aparatului însuşi. Feriţi aparatul de îngheţ. Măsuri de siguranţă Pericol Nu apucaţi niciodată fişa de alimentare şi priza având mâinile ude. Nu puneţi aparatul în funcţiune dacă este de-

RO – 3 teriorat cablul de alimentare de la reţea sau elemente importante ale aparatului, precum de ex. furtunul de presiune, pistolul de pulverizare sau dispozitivele de siguranţă. Înainte de fiecare utilizare verificaţi cablul de reţea şi ştecherul, să nu aibă defecţiuni. Cablul de reţea deteriorat trebuie înlocuit neîntârziat într-un atelier electric / service pentru clienţi autorizat. Verificaţi furtunurile de presiune înainte de fiecare utilizare. Înlocuiţi-le neîntârziat pe cele care prezintă defecţiuni. Este interzisă funcţionarea în zone cu pericol de explozie. La utilizarea aparatului în zone periculoase (de ex. recipiente de combustibil) se vor res-

pecta instrucţiunile de securitate corespunzătoare. Jeturile sub presiune pot fi periculoase în cazul utilizării neconforme. Jetul nu trebuie îndreptat spre persoane, animale, echipamente electrice active sau asupra aparatului însuşi. Nu îndreptaţi jetul de presiune spre dvs. înşivă sau spre altcineva, pentru a curăţa îmbrăcămintea sau încălţămintea. Nu stropiţi obiecte ce conţin materiale periculoase (de ex. azbest). Cauciucurile vehiculelor/ventilele lor pot fi deteriorate de jetul sub presiune şi se pot fisura. Primul semn este o decolorare a cauciucului. Anvelopele/supapele anvelopelor deteriorate pun în pericol viaţa persoanelor. La curăţare păstraţi o distanţă minimă de cel puţin 30 cm! Pericol de explozie! Nu pulverizaţi lichide inflamabile. Nu se vor aspira niciodată lichide conţinând solvenţi, dizolvanţi sau acizi nediluaţi! În această categorie intră de ex. benzina, diluantul pentru vopsea, uleiul. Ceaţa formată la stropire este inflamabilă, explozivă şi toxică. Nu folosiţi acetonă, acizi nediluaţi şi dizolvanţi, căci atacă materialele folosite la aparat. Avertisment Ştecherul şi cuplajul unui prelungitor trebuie să fie etanşe la apă şi nu au voie să se afle în apă. Cablurile prelungitoare nepotrivite pot fi periculoase. Pentru aer liber se vor utiliza numai prelungitoare admise şi marcate corespunzător, cu secţiune suficientă:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Prelungitorul se va derula întotdeauna complet de pe tambur. Furtunurile de presiune, armăturile şi cuplajele sunt importante pentru securitatea aparatului. Utilizaţi furtunuri de presiune, armături şi cuplaje numai de tipul celor recomandate de producător. Acest aparat nu este destinat pentru a fi utilizat de către persoane cu capacităţi psihice, senzoriale sau mintale limitate. Nu este permisă utilizarea aparatului de către copii sau persoane neinstruite. Nu lăsaţi copii nesupravegheaţi, pentru a vă asigura, că nu se joacă cu aparatul. Ţineţi foliile de ambalaj departe de copii, pentru a evita pericolul de sufocare! Acest aparat a fost proiectat pentru utilizarea împreună cu detergenţi livraţi sau recomandaţi de producător. Utilizarea altor detergenţi sau a chimicalelor poate prejudicia aparatul. Beneficiarul are obligaţia de a utiliza aparatul conform prevederilor. El trebuie să ţină cont de împrejurările de la faţa locului şi, în timpul lucrului, să fie atent la persoanele din preajmă. Nu folosiţi aparatul când în raza de acţiune a acestuia se află alte persoane, decât dacă acestea poartă echipament de protecţie. Se vor purta îmbrăcăminte adecvată precum şi ochelari de protecţie împotriva stropilor de apă şi murdăriei. Atenţie În cazul unor perioade mai lungi de repaus opriţi aparatul de la comutatorul principal / aparatului sau scoateţi aparatul din priză. Nu puneţi aparatul în funcţiune sub temperaturi de 0 °C. La curăţarea suprafeţelor lăcuite, trebuie respectată o distanţă minimă de 30 cm, pentru a evita deteriorarea acestora. Aparatul nu va fi lăsat să funcţioneze nesupravegheat. Atenţie la cablul de conectare sau la prelungitor, trebuie să fie în bună stare, nu îndoite, crăpate sau uzate, etc. Cablurile de reţea se vor proteja contra căldurii excesive, uleiurilor, muchiilor ascuţite. Toate piesele din zona de lucru, şi care sunt străbătute de curentul electric trebuie protejate de jetul de apă. Conectarea aparatului este permisă numai la o conexiune electrică realizată conform IEC 60364, de către un electrician de specialitate. Aparatul se conectează numai la curent alternativ. Tensiunea trebuie să corespundă celei de pe plăcuţa aparatului. Din motive de securitate se recomandă folosirea aparatului cu un comutator de protecţie la curenţi reziduali (max 30 mA). Curăţiri la care se obţine apă reziduală cu un conţinut de ulei de maşină, de exemplu spălarea motoarelor şi şasiurilor trebuie să fie făcute numai în locuri special amenăjate cu dispozitive de sepărare şi de înlăturare uleiului de maşină. RO – 4

Utilizarea Dispozitive de siguranţă Atenţie Dispozitivele de siguranţă servesc pentru protecţia utilizatorului şi nu este permisă modificarea sau scoaterea din funcţiune a acestora. Întrerupătorul principal Comutatorul aparatului împiedică pornirea accidentală a aparatului. Zăvor pistol de pulverizat Zăvorul blochează maneta pistolului de pulverizat şi împiedică pornirea accidentală a aparatului. Supapă de preaplin cu întrerupător manometric Supapa de preaplin previne depăşirea presiunii de lucru admise. Dacă mânerul pistolului manual de stropit este eliberat, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se opreşte. Dacă se trage de mâner, pompa porneşte din nou. Condiţiile pentru siguranţa stabilităţii Atenţie Înainte de toate activităţile cu sau pe aparat asiguraţi stabilitatea acestuia pentru a evita accidentele şi deteriorările. – Aparatul se află în poziţie stabilă, când este amplasată pe o suprafaţă plană.

Articolele livrate Pachetul de livrare a aparatului dvs. este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul pachetului este complet. Informaţi imediat distribuitorul dumneavoastră dacă lipsesc părţi componente sau dacă intervin defecţiuni la transport. Descrierea aparatului În acest manual este descrisă dotarea maximă. În funcţie de model pachetele de livrare pot diferi (vezi ambalajul). Pentru imagini vezi pagina 2 1 Racord de presiune înaltă 2 Comutatorul aparatului „0/OFF“ / „I/ON“ 3 Cârlig de depozitare pentru furtun de înaltă presiune şi cablu de alimentare 4 Mâner pentru transport 5 Spaţiu de depozitare pentru lance 6 Spaţiu de depozitare pentru pistolul de pulverizat 7 Racord de apă cu sită inclusă 8 Furtun de aspiraţie pentru detergent (cu filtru) 9 Piesă de cuplare pentru conexiunea de apă 10 Cablu de reţea cu ştecher 11 Pistol de pulverizare 12 Zăvor pistol de pulverizat 13 Cleme pentru furtunul de înaltă presiune 14 Furtun de înaltă presiune Accesorii opţionale 15 Perie rotativă pentru spălat 16 Perie pentru spălat 17 Lancea cu duză cvadruplă 18 Lance cu freză pentru murdărie 19 Lance cu reglaj de presiune (Vario Power) 20 Plasă pentru accesorii Accesorii opţionale Accesoriile speciale extind sfera de utilizare a aparatului dvs. Informaţii detaliate obţineţi de la distribuitorul dvs. KÄRCHER. RO – 5 Se montează furtunul de apă la piesa de cu- Înainte de punerea în funcţiune plare a aparatului şi se racordează la sursa de alimentare cu apă. Înainte de punerea în funcţiune montaţi piesele nefixate, livrate împreună cu aparatul. Pentru imagini vezi pagina 2 Figura Fixaţi mânerul de transport. Figura Scoateţi afară clema pentru furtunul de presiune din pistolul manual de stropit (de ex. folosind o şurubelniţă cu cap plat). Figura Introduceţi furtunul de presiune în pistolul de pulverizare. Împingeţi clema spre interior, până se fixează. Verificaţi trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect. Opţional Figura Atârnaţi plasa pentru accesorii pe cârligul ilustrat pe figură. Atenţie Funcţionarea uscată timp de mai mult de 2 minute poate ducă la deteriorarea pompei de înaltă presiune. În cazul în care aparatul nu mai generează presiune timp de 2 minute, opriţi aparatul şi procedaţi conform instrucţiunilor din capitolul "Remedierea defecţiunilor". Figura Conectaţi furtunul de înaltă presiune cu racordul de înaltă presiune de la aparat. Figura Montaţi lancea la pistolul de pulverizare manual şi fixaţi-o prin rotire la dreapta 90°. Deschideţi robinetul de apă în totalitate. Introduceţi ştecherul în priză. Porniţi aparatul „I/ON“. Alimentarea cu apă Funcţionarea Conform normelor în vigoare, aparatul nu trebuie exploatat niciodată fără un separator de sistem la reţeaua de apă potabilă. Se va utiliza un separator de sistem adecvat, de la firma KÄRCHER, sau un separator de sistem alternativ, conform EN 12729 tip BA.Apa, care curge printr-un separator de sistem este clasificată ca fiind nepotabilă. Atenţie Racordaţi separatorul de sistem întotdeauna la sursa de alimentare cu apă şi niciodată direct la aparat! Observaţie: Impurităţile din apă pot afecta pompa de înaltă presiune şi accesoriile. Pentru protecţia acestora vă recomandăm filtrul de apă KÄRCHER (accesoriu special, nr. de comandă 4.730-059). Alimentarea cu apă din conducta de apă Respectaţi prevederile companiei de furnizare a apei. Pentru valorile de racordare se vor consulta datele tehnice/plăcuţa de tip. Se utilizează un furtun cu inserţie textilă (nu este inclus în livrare) cu un cuplaj obişnuit: (Diametru minim 1/2 ţoli sau 13 mm; lungime min. 7,5 m). Figura Se înşurubează piesa de cuplare de la racordul de apă al aparatului, livrată odată cu furnitura. Punerea în funcţiune

Pericol Datorită jetului de apă care iese din pistol prin duza de înaltă presiune, la pistol apare o forţă de recul. Asiguraţi-vă o poziţie fermă şi strângeţi bine pistolul şi lancea. Figura Deblocaţi maneta pistolului de stropit. Trageţi maneta, aparatul porneşte. Observaţie: Dacă eliberaţi maneta, aparatul se opreşte din nou. Presiunea înaltă rămâne acumulată în sistem. Lancea cu duză cvadruplă Pentru operaţiuni de curăţare normale. Nu este adecvat pentru funcţionare cu soluţie de curăţat. Lance cu freză pentru murdărie Pentru murdărie persistentă. Nu este adecvat pentru funcţionare cu soluţie de curăţat. Lance cu reglaj de presiune (Vario Power) Pentru lucrările de curăţare uzuale. Presiunea de lucru poate fi reglată fără trepte între „Min” şi „Max”. În poziţia „Min” puteţi adăuga soluţia de curăţat. Eliberaţi maneta pistolului. Figura Rotiţi lancea în poziţia dorită. Perie pentru spălat Este adecvat pentru funcţionare cu soluţie de curăţat. RO – 6

Perie rotativă pentru spălat Este adecvat pentru funcţionare cu soluţie de curăţat. Peria rotativă este adecvată mai ales pentru curăţarea autovehiculelor. Atenţie Peria rotativă trebuie să fie curată şi nu trebuie să conţină alte particule, în caz contrar există pericolul de deteriorare a vopselei. Funcţionare cu soluţie de curăţat Utilizaţi pentru orice operaţiune de curăţare exclusiv soluţii de curăţat şi de îngrijire KÄRCHER, deoarece acestea au fost dezvoltate special pentru curăţare cu aparatul dvs. Utilizarea altor soluţii de curăţat şi de îngrijire poate cauza uzura mai rapidă şi poate atrage după sine anularea garanţiei. Vă rugăm să cereţi informaţii în magazinele de specialitate sau direct de la firma KÄRCHER. Extrageţi furtunul de aspirare pentru soluţia de curăţat din carcasă la lungimea dorită. Introduceţi furtunul de aspirare pentru soluţia de curăţat întrun rezervor cu soluţie de curăţat. Se separă lancea de la pistol. Lucraţi numai cu pistolul de pulverizare manual. Observaţie: Prin acesta, în timpul funcţionării, soluţia de curăţat se amestecă cu jetul de apă. Metoda de curăţare recomandată Se pulverizează cu economie soluţie de curăţat pe suprafaţa uscată şi se lasă să acţioneze (nu să se usuce). Mizeria desprinsă se spală cu jetul de înaltă presiune. Întreruperea utilizării Încheierea utilizării Atenţie Deconectaţi furtunul de presiune de la pistolul manual de stropit sau de la aparat numai atunci, când sistemul de află în stare depresurizată. După funcţionare cu soluţie de curăţat: Pentru clătire lăsaţi aparatul să funcţioneze circa un minut. Eliberaţi maneta pistolului. Opriţi aparatul „0/OFF“. Închideţi robinetul de apă. Apăsaţi maneta pistolului pentru a elimina presiunea încă existentă în sistem. Figura Blocaţi maneta pistolului de stropit. Deconectaţi aparatul de la sursa de alimentare cu apă. Scoateţi ştecherul din priză. Transport Atenţie Pentru a evita accidentele şi vătămările corporale în timpul transportului ţineţi cont de greutatea aparatului (vezi datele tehnice). Transportul manual Ridicaţi aparatul de la mânerul de transport şi transportaţi-l în acest fel Transportul în vehicule Asiguraţi aparatul contra alunecării şi răsturnării. Depozitarea Atenţie Pentru a evita accidentele şi vătămările corporale la alegerea locului de depozitare ţineţi cont de greutatea aparatului (vezi datele tehnice). Eliberaţi maneta pistolului. Figura Blocaţi maneta pistolului de stropit. În cazul pauzelor mai lungi (peste 5 min) se deconectează aparatul de la întrerupător „0/ OFF“. Introduceţi pistolul de pulverizare în spaţiul de depozitare a pistolului.

Depozitarea aparatului În cazul depozitării pe perioade îndelungate, de ex. iarna, ţineţi cont suplimentar de indicaţiile din capitolul Îngrijire. Amplasaţi aparatul pe o suprafaţă plană. Fixaţi lancea în suportul destinat pentru aceasta. Introduceţi pistolul de pulverizare în spaţiul de depozitare a pistolului. Depozitaţi cablul de reţea, furtunul de înaltă presiune şi accesoriile pe aparat. RO – 7 Protecţia împotriva îngheţului Remedierea defecţiunilor Atenţie Feriţi aparatul de îngheţ. Aparatul şi accesoriile sunt distruse de îngheţ dacă nu sunt golite complet de apă. Pentru a evita deteriorarea: Goliţi în totalitate apa din aparat: Porniţi aparatul cu furtunul de înaltă presiune şi racordul la sursa de alimentare cu apă deconectaţi (max. 1 minut) şi aşteptaţi până când nu mai iese apă din racordul de presiune înaltă. Opriţi aparatul. Aparatul şi toate accesoriile trebuie depozitate într-o încăpere ferită de îngheţ. Multe defecţiuni pot fi remediate de către dvs. apelând la ajutorul următoarei prezentări de ansamblu. În caz de neclarităţi vă rugăm să vă adresaţi serviciului pentru clienţi autorizat. Pericol Înainte de orice lucrare de îngrijire şi întreţinere decuplaţi aparatul şi scoateţi fişa cablului de alimentare din priză. Efectuarea lucrărilor de reparaţii precum şi a celor la ansamblurile electrice este permisă numai service-ului autorizat pentru clienţi. Aparatul nu funcţionează Trageţi maneta pistolului manual pentru pulverizat, aparatul porneşte. Verificaţi dacă tensiunea indicată pe plăcuţa de tip coincide cu tensiunea sursei de alimentare. Verificaţi cablul de alimentare, pentru a vedea dacă este deteriorat. Aparatul nu ajunge la presiunea dorită Evacuarea aerului din aparat: Porniţi aparatul cu furtunul de înaltă presiune deconectat şi lăsaţi-l să funcţioneze (max. 2 min.), până ce apa iese pe ieşirea de înaltă presiune fără a conţine bule de aer. Opriţi aparatul şi racordaţi furtunul de înaltă presiune. Verificaţi alimentarea cu apă. Se scoate, cu un cleşte, filtrul de la racordul de apă şi se spală sub jet de apă. Oscilaţii puternice de presiune Curăţaţi duza de înaltă presiune: îndepărtaţi cu un ac murdăria din gaura duzei şi apoi clătiţi din faţă cu apă. Verificaţi cantitatea de apă de alimentare. Aparatul nu este etanş O mică neetanşeitate a aparatului este condiţionată de motive tehnice. În caz de neetanşeitate mare, adresaţi-vă service-ului. Soluţia de curăţat nu este aspirată Desprindeţi lancea de pe pistolul manual de pulverizare şi lucraţi doar cu pistol sau folosiţi o lance cu reglaj de presiune şi rotiţi-o în poziţia „Mix“ Curăţaţi filtrul furtunului de aspirare a soluţiei de curăţat. Verificaţi furtunul de aspiraţie pentru soluţia de curăţat să nu fie îndoit. Îngrijirea şi întreţinerea Pericol Înainte de orice lucrare de îngrijire şi întreţinere decuplaţi aparatul şi scoateţi fişa cablului de alimentare din priză. Îngrijirea Înainte de depozitarea pe perioade îndelungate, de ex. iarna: Se scot filtrele de la furtunul de aspiraţie detergent şi se curăţă sub jet de apă. Se scoate, cu un cleşte, filtrul de la racordul de apă şi se spală sub jet de apă. Întreţinere Aparatul nu necesită întreţinere. Piese de schimb Utilizaţi numai piese de schimb KÄRCHER originale. Lista pieselor de schimb se află la sfârşitul acestor instrucţiuni de utilizare. RO – 8

Date tehnice Declaraţie de conformitate CE Racordul electric Tensiune 220-240 V 1~50/60 Hz Consum de curent Puterea absorbită 1,3 kW Grad de protecţie IP X5 Clasa de protecţie Siguranţă pentru reţea (tempo10 A rizată) Racordul de apă Temperatura de circulare 40 °C (max.) Debitul de circulare (min.) 7 l/min Presiunea de circulare 0,2-1,2 MPa Caracteristicile de performanţă Presiunea de lucru 8 MPa Presiunea maximă admisă 10 MPa Debit, apă 5,2 l/min Debit, agent de curăţare 0,3 l/min Reculul pistolului de pulverizat 10 N Greutate în stare de funcţionare cu accesorii fără spaţiu de depozitare pentru ac- 4,7 kg cesorii cu spaţiu de depozitare pentru ac- 4,9 kg cesorii Valori determinate conform EN 60335-2-79 Valoare vibraţie mână-braţ <2,5 m/s2 Nesiguranţă K 0,3 m/s2 Nivel de zgomot LpA 75 dB(A) Nesiguranţă KpA 3 dB(A) Nivelul puterii energiei LWA + nesi91 dB(A) guranţă KWA Ne rezervăm dreptul de a efectua modificări tehnice! Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerinţelor fundamentale privind siguranţa în exploatare şi sănătatea incluse în directivele CE aplicabile, datorită conceptului şi a modului de construcţie pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Produs: Aparat de curăţare sub presiune Tip: 1.673-xxx Directive EG respectate: 2006/42/CE (+2009/127/CE) 2004/108/CE 2000/14/CE 2011/65/CE Norme armonizate utilizate: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procedura de evaluare a conformităţii: 2000/14/CE: Anexa V Nivel de zgomot dB(A) măsurat: garantat: Semnatarii acţionează în numele şi prin împuternicirea conducerii societăţii. CEO Head of Approbation Însărcinat cu elaborarea documentaţiei: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/01/01
