KÄYTTÖOHJE K2105 KARCHER

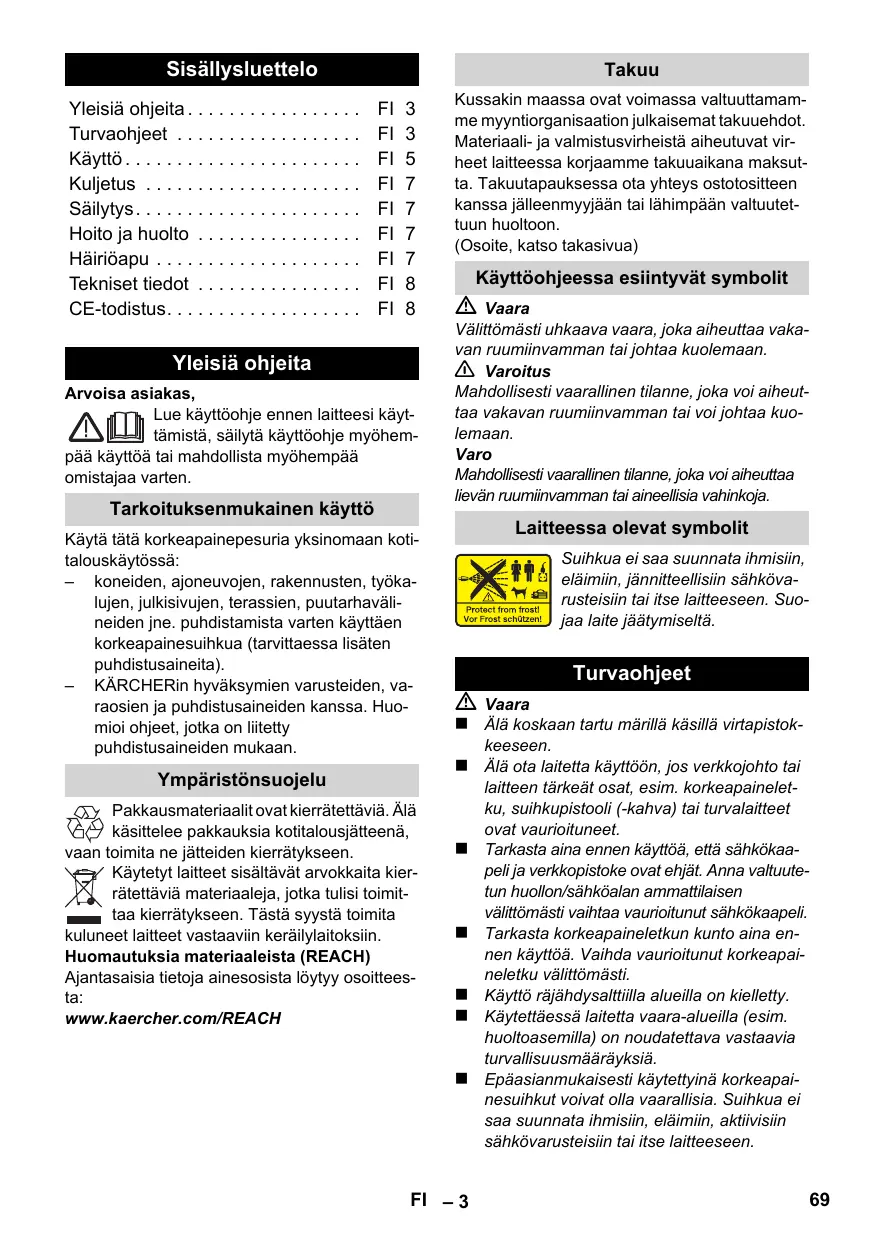

Yleisiä ohjeita Arvoisa asiakas, Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Tarkoituksenmukainen käyttö Käytä tätä korkeapainepesuria yksinomaan kotitalouskäytössä: – koneiden, ajoneuvojen, rakennusten, työkalujen, julkisivujen, terassien, puutarhavälineiden jne. puhdistamista varten käyttäen korkeapainesuihkua (tarvittaessa lisäten puhdistusaineita). – KÄRCHERin hyväksymien varusteiden, varaosien ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdistusaineiden mukaan. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: www.kaercher.com/REACH Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. (Osoite, katso takasivua) Käyttöohjeessa esiintyvät symbolit Vaara Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. 몇 Varoitus Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. Varo Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja. Laitteessa olevat symbolit Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse laitteeseen. Suojaa laite jäätymiseltä. Turvaohjeet Vaara Älä koskaan tartu märillä käsillä virtapistokkeeseen. Älä ota laitetta käyttöön, jos verkkojohto tai

FI – 3 laitteen tärkeät osat, esim. korkeapaineletku, suihkupistooli (-kahva) tai turvalaitteet ovat vaurioituneet. Tarkasta aina ennen käyttöä, että sähkökaapeli ja verkkopistoke ovat ehjät. Anna valtuutetun huollon/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut sähkökaapeli. Tarkasta korkeapaineletkun kunto aina ennen käyttöä. Vaihda vaurioitunut korkeapaineletku välittömästi. Käyttö räjähdysalttiilla alueilla on kielletty. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Epäasianmukaisesti käytettyinä korkeapainesuihkut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

Älä suuntaa korkeapainesuihkua muihin ih

misiin tai itseesi vaatteiden tai kenkien puhdistamiseksi. Älä ruiskuta esineitä, jotka sisältävät terveydelle haitallisia aineita (esim. asbesti). Korkeapainesuihku voi vaurioittaa ajoneuvon renkaita/renkaiden venttiilejä, jolloin ne saattavat puhjeta. Ensimmäinen merkki siitä on renkaan värin muuttuminen. Vaurioituneet ajoneuvon renkaat/ renkaiden venttiilit ovat hengenvaarallisia. Pidä puhdistuksessa vähintään 30 cm suihkutusetäisyys! Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. Älä koskaan ime liuotinpitoisia nesteitä tai laimentamattomia happoja tai liuottimia! Niihin kuuluvat esim. bensiini, värinohennusaineet tai polttoöljy. Ruiskutussumu on erittäin herkästi syttyvää, helposti räjähtävää ja myrkyllistä. Älä käytä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja. Varoitus Verkkojohdon ja jatkojohdon liittimen on oltava vesitiiviitä, eivätkä ne saa maata vedessä. Tarkoitukseen sopimattomat jatkojohdot voivat olla vaarallisia. Käytä ulkona vain tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja, joissa on riittävä johdon poikkileikkaus.

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Kelaa jatkojohto aina kokonaan kaapelikelalta. Korkeapaineletku, varusteet ja liittimet ovat tärkeitä laitteen turvallisuudelle. Käytä vain valmistajan suosittelemia korkeapaineletkuja, varusteita ja liittimiä. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joiden aistit, fyysiset tai henkiset kyvyt ovat rajoittuneet. Lapset tai perehtymättömät henkilöt eivät saa käyttää laitetta. Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteen kanssa. Pidä pakkausfoliot lasten ulottumattomissa, tukehtumisvaara! Tämä laite on kehitetty puhdistusaineiden käyttöön, jotka laitteen valmistaja toimittaa tai suosittelee. Muiden puhdistusaineiden tai kemikalioiden käyttö voi haitata laitteen turvallisuutta. Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjä on huomioitava paikalliset olosuhteet ja työskennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt. Älä käytä laitetta, jos läheisyydessä on muita henkilöitä, joilla ei ole asianmukaista suojavarustusta. Käytä sopivia suojavaatteita ja suojalaseja takaisin ruiskuvalta vedeltä tai lialta suojaamiseksi. Varo Pitempien käyttötaukojen aikana pääkytkin/ laitekytkin kytketään pois tai verkkopistoke irrotetaan. Laitetta ei saa käyttää alle 0 °C lämpötiloissa. Pidä lakattujen pintojen puhdistuksessa vähintään 30 cm suihkutusetäisyys vaurioiden välttämiseksi. Älä koskaan jätä laitetta valvomatta niin kauan kuin se on käytössä. Kiinnitä huomiota siihen, että verkko- tai jatkojohtoja ei vahingoiteta eikä vaurioiteta ajamalla yli, puristamalla tai kiskomalla. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä reunoilta. Kaikkien työalueella olevien sähköä johtavien osien on oltava suojatut ruiskutusvedeltä. Laitteen liittäminen on sallittu ainoastaan sähköliitäntään, joka on sähköasentajan asentama standardin IEC 60364 mukaan. Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite. Suosittelemme turvallisuussyistä, että laitetta käytetään aina vikavirtasuojakytkimen (maks. 30 mA) kautta. Puhdistustöitä, joissa syntyy öljynpitoista jätevettä, esim. moottorinpesu, alustanpesu, saa suorittaa vain pesupaikoissa, joissa on öljyn erottimet. Turvalaitteet Varo Turvalaitteet on tarkoitettu loukkaantumisilta suojaamiseksi, niitä ei saa muuttaa eikä ohittaa. Laitekytkin Laitekytkin estää laitteen tahattoman käyttämisen. Suihkupistoolin lukitus Lukitus lukitsee suihkupistoolin liipaisimen ja estää täten laitteen tahattoman käynnistymisen Ylivirtausventtiili painekytkimellä Ylivuotoventtiili estää sallitun käyttöpaineen ylittymisen. Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisimesta vedetään, kytkee painekytkin taas pumpun päälle. FI – 4 Edellytykset seisontavakavuudelle Ennen käyttöönottoa Varo Varmista ennen laitteen jokaista käyttämistä tai laitteeseen kohdistuvaa toimenpidettä, että laite seisoo kantavalla alustalla tukevasi paikallaan. – Kun laite asetetaan vaakasuoralle alustalle, sen seisontavakavuus on taattu. Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista. Kuvat, katso sivu 2 Kuva Kiinnitä kantokahva. Kuva Vedä korkeapaineletkun pikaliitin ulos käsiruiskupistoolista (esim. ruuvimeisselillä). Kuva Pistä korkeapaineletku käsiruiskupistooliin. Paina pikaliitintä sisään kunnes se lukittuu. Kokeile liitoksen pitävyys korkeapaineletkusta vetämällä. Valinnaiset Kuva Ripusta varusteverkko kuvassa näkyviin koukkuihin. Käyttö Toimitus Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja. Laitekuvaus Tässä käyttöohjeessa kuvataan maksimivarustus. Mallien varustetaso vaihtelee, katso kuvaus laatikon kyljestä. Kuvat, katso sivu 2 1 Korkeapaineliitäntä 2 Laitekytkin „0/OFF“ / „I/ON“ 3 Säilytyskoukku korkeapaineletkulle ja verkkoliitäntäjohdolle 4 Kantokahva 5 Pidike suihkuputkelle 6 Pidike pistoolille 7 Suodattimella varustettu vesiliitäntä 8 Puhdistusaineen imuletku (varustettu suodattimella) 9 Tulovesiliitäntä 10 Verkkojohto, jossa on verkkopistoke 11 Suihkupistooli 12 Suihkupistoolin lukitus 13 Korkeapaineletkun pikaliitin 14 Korkeapaineletku Valinnaiset varusteet 15 Pyörivä pesuharja 16 Pesuharja 17 Ruiskuputki ja 1-kertainen suutin 18 Suihkuputki ja Pyörivä pistesuutin 19 Paineensäädöllä (Vario Power) varustettu suihkuputki 20 Varusteverkko Erikoisvarusteet Erikoisvarusteet laajentavat laitteesi käyttömahdollisuuksia.Tarkempia tietoja saat KÄRCHER myyjäliikkeeltäsi. Vedensyöttö Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman takaisinimusuojaa. Tällöin on käytettävä KÄRCHERin soveltuvaa takaisinimusuojaa tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista takaisinimusuojaa. Vesi, joka on valunut takaisinimusuojan lävitse, ei ole juomakelpoista. Varo Asenna järjestelmäerotin aine vedensyöttöön, ei koskaan suoraan laitteeseen! Huomautus: Veden epäpuhtaudet voivat vahingoittaa korkeapainepumppua ja varusteita. Vahinkojen estämiseksi suosittelemme käyttämään KÄRCHER-syöttövesisuodatinta (lisävaruste, tilausnumero 4.730-059). Vedensyöttö vesijohdosta Noudata vesilaitoksen ohjeita. Liitäntäarvot katso tyyppikilpi/tekniset tiedot. Käytä kaupasta saatavalla liittimellä varustettua, kudosvahvistettua vesiletkua (ei kuulu toimitukseen). (halkaisija vähintään 1/2 tuuma tai 13 mm, pituus vähintään 7,5 m). Kuva Ruuvaa mukana toimitettu liitin laitteen vesiliitäntään. Liitä vesiletku laitteen liittimeen ja sitten vedensyöttöpisteeseen. FI – 5

Käyttöönotto Varo Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkeapainepumppua. Jos laitteeseen ei muodostu painetta 2 minuutin sisällä, kytke laite pois ja toimi luvun "Apu häiriötapauksissa"ohjeiden mukaan. Kuva Kiinnitä korkeapaineletku laitteen korkeapaineliitäntään. Kuva Pistä suihkuputki pistooliin ja kiinnitä paikalleen kiertämällä putkea 90°. Avaa vesihana kokonaan. Liitä virtapistoke pistorasiaan. Kytke laite päälle "I/ON". Käyttö

Vaara Korkeapainesuuttimesta ulostuleva vesisuihku saa aikaan suihkupistooliin vaikuttavan takaiskuvoiman. Ota tukeva asento ja pidä pistoolista ja suihkuputkesta tukevasti kiinni. Kuva Vapauta suihkupistoolin liipaisin lukituksesta. Vedä liipaisimesta, laite käynnistyy. Huomautus: Kun ote liipaisimesta irrotetaan, kone pysähtyy. Järjestelmä pysyy korkeapaineisena Ruiskuputki ja 1-kertainen suutin Tarkoitettu tavallisiin puhdistustehtäviin. Ei sovellu töihin, joissa käytetään puhdistusaineita. Suihkuputki ja Pyörivä pistesuutin Pinttyneen lian poistoon. Ei sovellu töihin, joissa käytetään puhdistusaineita. Paineensäädöllä (Vario Power) varustetu ruiskuputki Tarkoitettu yleisimpiin puhdistustehtäviin. Työpaine on säädettävissä portaattomasti välillä „Min“ ja „Max“. Asennossa „Mix“ voidaan veteen annostella puhdistusainetta. Päästä suihkupistoolin vipu irti. Kuva Kierrä ruiskuputki haluamaasi asentoon. Pesuharja Soveltuu töihin, joissa käytetään puhdistusaineita. Pyörivä pesuharja Soveltuu töihin, joissa käytetään puhdistusaineita. Pyörivä pesuharja soveltuu erityisesti autojen puhdistamiseen.

Varo Pesuharjassa ei puhdistettaessa saa olla lika- tai muita hiukkasia, maalipinnan vahingoittumisvaara. Työskentely puhdistusaineita käyttäen Käytä kulloiseenkin puhdistustehtävään ainoastaan KÄRCHER puhdistus- ja hoitoaineita, koska ne on kehitetty erityisesti laitteessasi käytettäväksi. Muiden puhdistus- ja hoitoaineiden käyttäminen voi johtaa laitteen nopeampaan kulumiseen ja takuun raukeamiseen. Pyydä lähempiä tietoja KÄRCHER erikoisliikkeestäsi tai suoraan Kärcheriltä. Vedä puhdistusaineen imuletkua ulos kotelosta halutun pituuden verran. Ripusta puhdistusaineen imuletku astiaan, jossa on puhdistusaineliuosta. Irrota suihkuputki käsiruiskupistoolista. Työskentele vain käsiruiskupistoolia käyttäen. Huomautus: Tällöin laitetta käytettäessä vesisuihkuun lisätään puhdistusaineliuosta. Suositeltavat puhdistusmenetelmät Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua). Huuhdo irrotettu lika pois korkeapainesuihkulla. Käytön keskeytys Päästä suihkupistoolin vipu irti. Kuva Lukitse suihkupistoolin liipaisin. Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite on lisäksi kytkettävä pois päältä „0/ OFF“. Pistä suihkupistooli pitimeensä. Käytön lopetus Varo Irrota korkeapaineletku suihkupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta. Kun on työskennelty puhdistusaineita käyttäen: Huuhtele laite puhtaaksi käyttämällä sitä n. 1 minuutin ajan. Päästä suihkupistoolin vipu irti. Kytke laite pois päältä "0/OFF". Sulje vesihana. Paina suihkupistoolin vipua järjestelmässä vielä olevan paineen laskemiseksi ulos. Kuva Lukitse suihkupistoolin liipaisin. Irrota laite vedensyötöstä. Vedä verkkopistoke irti. FI – 6 Kuljetus Hoito Varo Onnettomuuksien tai vammojen välttämiseksi, huomioi laitetta kuljetettaessa sen paino (katso Tekniset tiedot). Ennen pitempää varastointia, esim. talvella: Vedä suodatin irti puhdistusaineen imuletkusta ja puhdista suodatin juoksevassa vedessä. Vedä suodatin ulos vesiliitännästä lattapihtiä käyttäen ja puhdista sihti juoksevassa vedessä. Kuljetus käsin Nosta ja kanna laitetta kantokahvasta. Kuljetus ajoneuvoissa Huolto Varmista laite siirtymisen ja kaatumisen va- Laitetta ei tarvitse huoltaa. ralta. Varaosat Säilytys Varo Onnettomuuksien tai vammojen välttämiseksi, huomioi säilytyspaikkaa valittaessa laitteen paino (katso Tekniset tiedot). Laitteen säilytys Jos säilytys on pitempiaikaista, esim talven ajaksi, huomioi lisäksi luvussa Hoito olevat ohjeet. Pysäytä laite tasaiselle pinnalle. Lukitse ruiskuputki säilytyspaikkaansa. Pistä suihkupistooli pitimeensä. Kokoa verkkoliitäntäkaapeli, korkeapaineletku ja varusteet laitteeseen. Suojaaminen pakkaselta Varo Suojaa laite ja varusteet jäätymiseltä. Pakkanen rikkoo laitteen ja lisävarusteet, jos niistä ei ole poistettu kaikkea vettä. Vahinkojen välttämiseksi: Veden poistaminen laitteesta: Käynnistä laite ilman korkeapaineletkua ja vesiliitäntää (maks. 1 min) ja odota kunnes korkeapaineliittimestä ei tule enää vettä. Kytke laite pois päältä. Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa. Hoito ja huolto Vaara Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pistorasiasta. Käytä vain alkuperäisiä KÄRCHER-varaosia. Varaosaluettelo löytyy tämän käyttöohjeen lopusta. Häiriöapu Pienemmät häiriöt voit itse poistaa seuraavan yhteenvedon avulla. Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen. Vaara Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pistorasiasta. Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt. Laite ei toimi Vedä suihkupistoolin vivusta, laite käynnistyy. Tarkasta, onko tyyppikilvessä ilmoitettu jännite sama kuin virtalähteen jännite. Tarkasta, onko verkkojohto vaurioitunut. Laitteeseen ei tule painetta Ilmanpoisto laitteesta: Käynnistä laite ilman korkeapaineletkua ja odota (kork. 2 minuuttia), kunnes korkeapaineliittimestä tulee vettä ilman ilmakuplia. Kytke laite pois päältä ja kiinnitä korkeapaineletku jälleen takaisin paikalleen. Tarkasta vedensaanti Vedä suodatin ulos vesiliitännästä lattapihtiä käyttäen ja puhdista sihti juoksevassa vedessä. Suuret paineenvaihtelut Korkeapainesuuttimen puhdistus: Poista suuttimen reiän likaantumat neulan avulla ja huuhtele reikää edestäpäin vedellä. Tarkasta veden tulomäärä. FI – 7

Laite ei ole tiivis EU-standardinmukaisuustodistus Laitteen vähäinen epätiiviys on tekniikasta johtuvaa ja normaalia. Jos epätiiviys on suurempaa, ota yhteys valtuutettuun asiakaspalveluun. Laite ei ime puhdistusainetta Irrota ruiskuputki käsiruiskupistoolista ja työskentele vain ruiskupistoolia käyttäen tai käytä paineensäädöllä varustettua ruiskuputkea ja kierrä säätö asentoon „Mix“ Puhdista puhdistusaineen imuletkun suodatin. Tarkasta, että puhdistusaineen imuletku ei ole nurjahtanut. Tekniset tiedot Sähköliitäntä Jännite 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Virrankulutus Liitosjohto Suojausluokka Kotelointiluokka Verkkosulake (hidas) Vesiliitäntä Tulolämpötila (maks.) 40 °C Tulomäärä (min.) 7 l/min Tulopaine 0,2-1,2 MPa Suoritustiedot Työpaine 8 MPa Maks. sallittu paine 10 MPa Syöttömäärä, vesi 5,2 l/min Syöttömäärä, puhdistusaine 0,3 l/min Käsiruiskupistoolin takaiskuvoima 10 N Paino, käyttövalmiina varusteineen ilman varusteiden säilytyspaikkaa 4,7 kg varusteiden säilytyspaikan kanssa 4,9 kg Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo <2,5 m/s2 Epävarmuus K 0,3 m/s2 Äänenpainetaso LpA 75 dB(A) Epävarmuus KpA 3 dB(A) Äänitehotaso LWA + epävarmuus KWA 91 dB(A) Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: korkeapainepesuri Tyyppi: 1.673-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY 2000/14/EY 2011/65/EY Sovelletut harmonisoidut standardit EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Sovellettu yhdenmukaisuuden analysointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: Taattu: Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. CEO Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2013/01/01 Oikeus teknisiin muutoksiin pidätetään!
