BRUGSANVISNING K2105 KARCHER

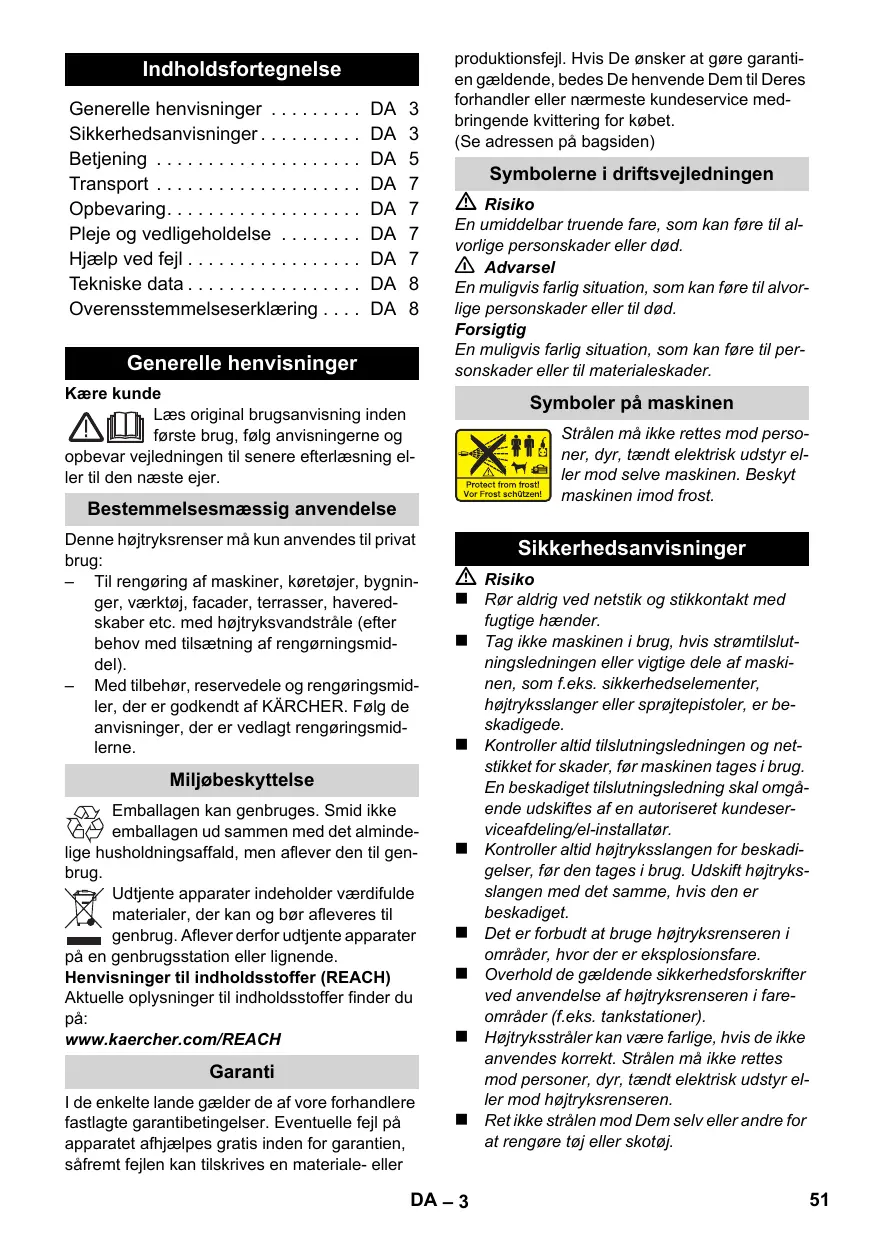

PT – 9 Indholdsfortegnelse Generelle henvisninger . . . . . . . . . Sikkerhedsanvisninger . . . . . . . . . . Betjening . . . . . . . . . . . . . . . . . . . . Transport . . . . . . . . . . . . . . . . . . . . Opbevaring. . . . . . . . . . . . . . . . . . . Pleje og vedligeholdelse . . . . . . . . Hjælp ved fejl . . . . . . . . . . . . . . . . . Tekniske data . . . . . . . . . . . . . . . . . Overensstemmelseserklæring . . . .

Generelle henvisninger produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden) Symbolerne i driftsvejledningen Risiko En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 Advarsel En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. Forsigtig En muligvis farlig situation, som kan føre til personskader eller til materialeskader. Kære kunde Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Symboler på maskinen Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen. Beskyt maskinen imod frost. Bestemmelsesmæssig anvendelse Denne højtryksrenser må kun anvendes til privat brug: – Til rengøring af maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengørningsmiddel). – Med tilbehør, reservedele og rengøringsmidler, der er godkendt af KÄRCHER. Følg de anvisninger, der er vedlagt rengøringsmidlerne. Sikkerhedsanvisninger Risiko Rør aldrig ved netstik og stikkontakt med fugtige hænder. Tag ikke maskinen i brug, hvis strømtilslut-

Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH

Garanti I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller

DA – 3 ningsledningen eller vigtige dele af maskinen, som f.eks. sikkerhedselementer, højtryksslanger eller sprøjtepistoler, er beskadigede. Kontroller altid tilslutningsledningen og netstikket for skader, før maskinen tages i brug. En beskadiget tilslutningsledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-installatør. Kontroller altid højtryksslangen for beskadigelser, før den tages i brug. Udskift højtryksslangen med det samme, hvis den er beskadiget. Det er forbudt at bruge højtryksrenseren i områder, hvor der er eksplosionsfare. Overhold de gældende sikkerhedsforskrifter ved anvendelse af højtryksrenseren i fareområder (f.eks. tankstationer). Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren. Ret ikke strålen mod Dem selv eller andre for at rengøre tøj eller skotøj.

Spul ikke genstande, der indeholder sund

Maskinen må ikke bruges, hvis der er andre hedsskadelige stoffer (f.eks. asbest). Dæk/dækventiler kan beskadiges og punktere ved brug af højtryksstrålen. Første tegn herpå er, at dækkene ændrer farve. Beskadigede dæk/dækventiler er livsfarlige. Hold mindst 30 cm stråleafstand ved rengøringen! Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes. Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrer og opløsningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetågen er meget let antændelig, eksplosiv og giftig. Undgå brug af acetone, ufortyndede syrer og opløsningsmidler, da disse angriber maskinens materialer. Advarsel Stikket og koblingen af forlængerledninger skal være vandtæt og må ikke ligge i vand. Uegnede forlængerledninger kan være farlige. Benyt udelukkende godkendte og mærkede forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Træk altid forlængerledningen helt af kabeltromlen. Højtryksslanger, armaturer og tilkoblinger er vigtige for højtryksrenserens sikkerhed. Benyt udelukkende de af producenten anbefalede højtryksslanger, armaturer og tilkoblinger. Dette apparat er ikke beregnet til brug af personer med nedsatte fysiske, sensoriske eller åndelige evner. Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen. Børn skal være under opsyn, så de ikke har mulighed for at lege med maskinen. Emballagefolie skal holdes væk fra børn p.gr.a. kvælningsfare! Højtryksrenseren er udviklet til brug sammen med de rengøringsmidler, der leveres og anbefales af producenten. Brug af andre rengøringsmidler eller kemikalier kan påvirke højtryksrenserens sikkerhed negativt. Brugeren skal anvende højtryksrenseren iht. dens anvendelsesformål. Han skal tage hensyn til de lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med højtryksrenseren. personer uden beskyttelsesdragter i nærheden. Bær passende sikkerhedstøj og beskyttelsesbriller som værn mod vand eller snavs, der sprøjter bagud. Forsigtig Ved længere arbejdspauser skal maskinen afbrydes via hovedafbryderen / kontakten eller netstikket skal trækkes ud. Apparatet må ikke bruges ved temperaturer under 0°C. Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader. Lad aldrig højtryksrenseren være uden opsyn, mens den er i drift. Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter. Alle strømførende dele i arbejdsområdet skal være beskyttet mod strålevand. Højtryksrenseren skal altid tilsluttes et elektrisk stik, der er installeret af en elektriker iht. IEC 603064. Højtryksrenseren må kun sluttes til vekselstrøm. Spændingen skal svare til angivelsen på typeskiltet. Af sikkerhedsgrunde anbefaler vi principielt at maskinen anvendes over et fejlstrømsrelæ (max. 30 mA). Rengøringsarbejde, der medfører olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller. Sikkerhedsanordninger Forsigtig Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås. Afbryder Hovedafbryderen forhindrer et utilsigtet brug af maskinen. Låseanordning på håndsprøjtepistolen Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start. Overstrømsventil med trykafbryder Overstrømsventilen forhindrer, at det maksimalt tilladte tryk overskrides. Hvis pistolgrebet slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen. DA – 4 Forudsætninger til stabiliteten Inden ibrugtagning Forsigtig Før hvert arbejde med eller på maskinen, skal der sørges for stabilitet for at undgå ulykker eller beskadigelser. – Maskinens stabilitet er garanteret, hvis den sættes på en plan overflade. Løse komponenter, som er vedlagt maskinen, skal før brugen monteres. Se figurerne på side 2 Figur Montere bærehåndtag. Figur Træk klemmen til højtryksslangen ud af håndsprøjtepistolen (f.eks. med en kærvskruetrækker). Figur Stik højtryksslangen ind i håndsprøjtepistolen. Tryk klemmen ind indtil den går i hak. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen. Optionel Figur Tilbehørnettet hænges ind i krogene, som vises i figuren. Betjening Leveringsomfang Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Beskrivelse af apparatet I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskelle i leveringen (se emballagen). Se figurerne på side 2 1 Højtrykstilslutning 2 Hovedafbryder „0/OFF“ / „I/ON“ 3 Opbevaringskrog til højtryksslange og strømledning 4 Bæregreb 5 Opbevaring til strålerøret 6 Opbevaring til håndsprøjtepistolen 7 Vandtilslutning med integreret si 8 Sugeslange til rensemiddel (med filter) 9 Tilkoblingsdel til vandforsyning 10 Strømledning med netstik 11 Håndsprøjtepistol 12 Låseanordning på håndsprøjtepistolen 13 Klemme til højtryksslangen 14 Højtryksslange Optionalt tilbehør 15 Roterende vaskebørste 16 Vaskebørste 17 Strålerør med højtryksdyse 18 Strålerør med rotordyse 19 Strålerør med trykregulering (Vario Power) 20 Tilbehørnet Ekstratilbehør Ekstratilbehøret udvider maskinens anvendelsesmuligheder. Nærmere informationer herom fås hos Deres KÄRCHER-forhandler. Vandforsyning Ifølge de gældende love, må maskinen aldrig anvendes på drikkevandsnettet uden en tilbageløbsventil. Der skal anvendes en velegnet tilbageløbsventil fra KÄRCHER eller en alternativ tilbageløbsventil ifølge EN 12729 type BA. Vand, som strømmer igennem en systemseparator, kan ikke drikkes. Forsigtig Systemadskiller skal altid kobles til vandforsyningen, ikke direkte til apparatet! Bemærk: Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. Som beskyttelse anbefaler vi at bruge KÄRCHER-vandfilteret (ekstratilbehør, bestillingsnr. 4.730-059). Vandforsyning fra vandledning Læg mærke til vandforsyningsselskabets reglementer. Se typeskilt/tekniske data for tilslutningsværdier Benyt en vævarmeret vandslange (leveres ikke med) med en gængs tilkobling: (diameter mindst 1/2 tomme, hhv. 13 mm; længde mindst 7,5 m). Figur Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning. Stik vandslangen på højtryksrensernes tilkoblingsdel og slut den til vandhanen. DA – 5

Ibrugtagning Arbejde med rensemidler Forsigtig Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl". Figur Højtryksslangen kobles til maskinens højtrykstilslutning. Figur Strålerør sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning. Åbn for vandhanen. Sæt netstikket i en stikdåse. Stil hovedafbryderen på "I/ON". Brug udelukkende rense- og plejemidler fra KÄRCHER til den pågældende rengøringsdopgave, da disse produkter er specielt udviklet til deres maskine. Brugen af andre rense- og plejemidler kan føre til hurtigere slitage og ophør af garantikravene. Informer dig venligst ved din forhandler eller rekvirer direkte informationer hos KÄRCHER. Træk rensemiddel-sugeslangen ud af huset i den ønskede længde. Hæng rensemiddel-sugeslangen ned i en beholder med rensemiddelopløsning. Tag strålerøret af pistolgrebet. Arbejde kun med håndsprøjtepistolen. Bemærk: På den måde tilsættes der rensemiddelopløsning til vandstrålen under driften. Anbefalet rensemetode Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre). Vask det løsnede snavs af med højtryksstrålen. Drift

Risiko Pga. den vandstråle, der kommer ud af højtryksdysen, stødes pistolgrebet bagud. Sørg for at stå godt og hold godt fast i pistolgrebet og strålerøret. Figur Brug håndsprøjtepistolens greb. Højtryksrenseren tændes ved at trække i grebet. Bemærk: Hvis der gives slip for grebet, afbrydes maskinen igen. Højtrykket opretholdes i systemet. Strålerør med højtryksdyse Til normal rengøring. Ikke egnet til arbejde med rensemidler. Strålerør med rotordyse Til svære tilsmudsninger Ikke egnet til arbejde med rensemidler. Strålerør med trykregulering (Vario Power) Til de mest almindelige rengøringsopgaver. Arbejdstrykket kan reguleres trinløst imellem "Min" og "Max". I stilling "Mix" kan rengøringsmidlet doseres. Slip pistolgrebets håndtag. Figur Drej strålerøret til den ønskede position. Vaskebørste Egnet til arbejde med rensemidler. Roterende vaskebørste Egnet til arbejde med rensemidler. Den roterende vaskebørste er specielt velegnet til bilvask. Forsigtig Under arbejdet skal vaskebørsten være fri for snavs eller andre partikler, p.gr.a. fare for lakeringsskader.

Afbrydelse af driften Slip pistolgrebets håndtag. Figur Brug håndsprøjtepistolens greb. Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter). Sæt håndsprøjtepistolen i dens holder. Efter brug Forsigtig Højtryksslangen må kun adskilles fra håndsprøjtepistolen eller maskinen, hvis systemet er uden tryk. Efter arbejde med rensemidler: Tænd maskinen i ca. 1 minut og skyl med klart vand Slip pistolgrebets håndtag. Sluk maskinen "0/OFF“. Luk vandhanen. Tryk på pistolgrebet for at fjerne det tryk, der er i systemet. Figur Brug håndsprøjtepistolens greb. Adskil maskinen fra vandforsyningen. Træk netstikket ud. DA – 6 Transport Vedligeholdelse Forsigtig Tag hensyn til maskinens vægt under transporten (se tekniske data) for at undgå ulykker og personskader. Manuel transport Højtryksrenseren er vedligeholdelsesfri. Reservedele Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejledning finder De en oversigt over reservedele. Løft maskinen ved hjælp af grebet og bær den. Hjælp ved fejl Transport i køretøjer Ved hjælp af denne oversigt kan De selv afhjælpe mindre fejl. Kontakt den autoriserede kundeservice i tvivlstilfælde. Risiko Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud. Reparationsarbejder og arbejder på elektriske komponenter skal altid udføres af autoriserede servicefolk. Maskinen kører ikke Maskinen tændes ved at trække i håndsprøjtepistolens greb. Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding. Kontroller nettilslutningskablet for beskadigelse. Maskinen kommer ikke op på det nødvendige tryk Maskinen skal afluftes: Tænd maskinen uden tilsluttet højtryksslange og vent (max. 2 minutter), indtil vandet kommer ud af højtrykstilslutningen uden bobler. Sluk for maskinen og tilslut højtryksslangen igen. Kontroller vandforsyningen. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Kraftige trykudsving Rens højtryksdysen: Fjern snavs fra dyseborehullet med en nål og skyl ved at spule vand fremad. Kontroller den tilløbende vandmængde. Maskinen er utæt Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeservice, hvis den er meget utæt. Rensemiddel bliver ikke indsuget Tag strålerøret af håndsprøjtepistolen og arbejd kun med håndsprøjtepistolen eller anvend strålerøret med trykregulering og drej til stilling "Mix". Rens filteret på rensemiddelsugeslangen. Kontroller rensemiddel-sugeslangen for knæk. Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig. Opbevaring Forsigtig Tag hensyn til maskinens vægt ved valg af opbevaringssted (se tekniske data) for at undgå ulykker og personskader. Opbevaring af damprenseren Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje". Stil fejemaskinen på et plant underlag. Strålerøret skal gå i hak i opbevaringsstedet. Sæt håndsprøjtepistolen i dens holder. Anbring nettilslutningskablet, højtryksslangen og tilbehøret på højtryksrenseren. Frostbeskyttelse Forsigtig Beskyt maskinen og tilbehøret imod frost. Maskinen og tilbehøret ødelægges af frost hvis der er vand i maskinen. For at undgå skader: Tømme maskinen for vand: Tænd maskinen uden tilsluttet højtryksslange og uden tilsluttet vandforsyning (max. 1 min.) og vent, indtil der ikke længere kommer vand ud af højtrykstilslutningen. Sluk for maskinen. Maskinen og alt tilbehør opbevares i et frostfrit rum. Pleje og vedligeholdelse Risiko Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud. Pleje Inden længere tids opbevaring, f.eks. om vinteren: Træk filteret af rensemiddel-sugeslangen og rens det under løbende vand. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. DA – 7

Tekniske data El-tilslutning Spænding 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Strømoptagelse Tilslutningseffekt Beskyttelsesniveau Beskyttelsesklasse Netsikring (træg) Vandtilslutning Forsyningstemperatur, maks. 40 °C Forsyningsmængde, min. 7 l/min. Forsyningstryk 0,2-1,2 MPa Ydelsesdata Arbejdstryk 8 MPa Maks. tilladt tryk 10 MPa Kapacitet, vand 5,2 l/min. Kapacitet, rengøringsmiddel 0,3 l/min. Pistolgrebets tilbagestødskraft 10 N Vægt, driftsklar med tilbehør uden opbevaring til tilbehør 4,7 kg med opbevaring til tilbehør 4,9 kg Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi <2,5 m/s2 Usikkerhed K 0,3 m/s2 Lydtryksniveau LpA 75 dB(A) Usikkerhed KpA 3 dB(A) Lydeffektniveau LWA + usikkerhed 91 dB(A) KWA EU-overensstemmelseserklæring Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Produkt: Højtryksrenser Type: 1.673-xxx Gældende EF-direktiver 2006/42/EF (+2009/127/EF) 2004/108/EF 2000/14/EF 2011/65/EF Anvendte harmoniserede standarder EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendte overensstemmelsesvurderingsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: Garanteret: Undertegnede agerer på vegne af og med fuldmagt fra ledelsen. Forbehold for tekniske ændringer! CEO Head of Approbation Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/01/01
