KULLANIM KILAVUZU K2105 KARCHER

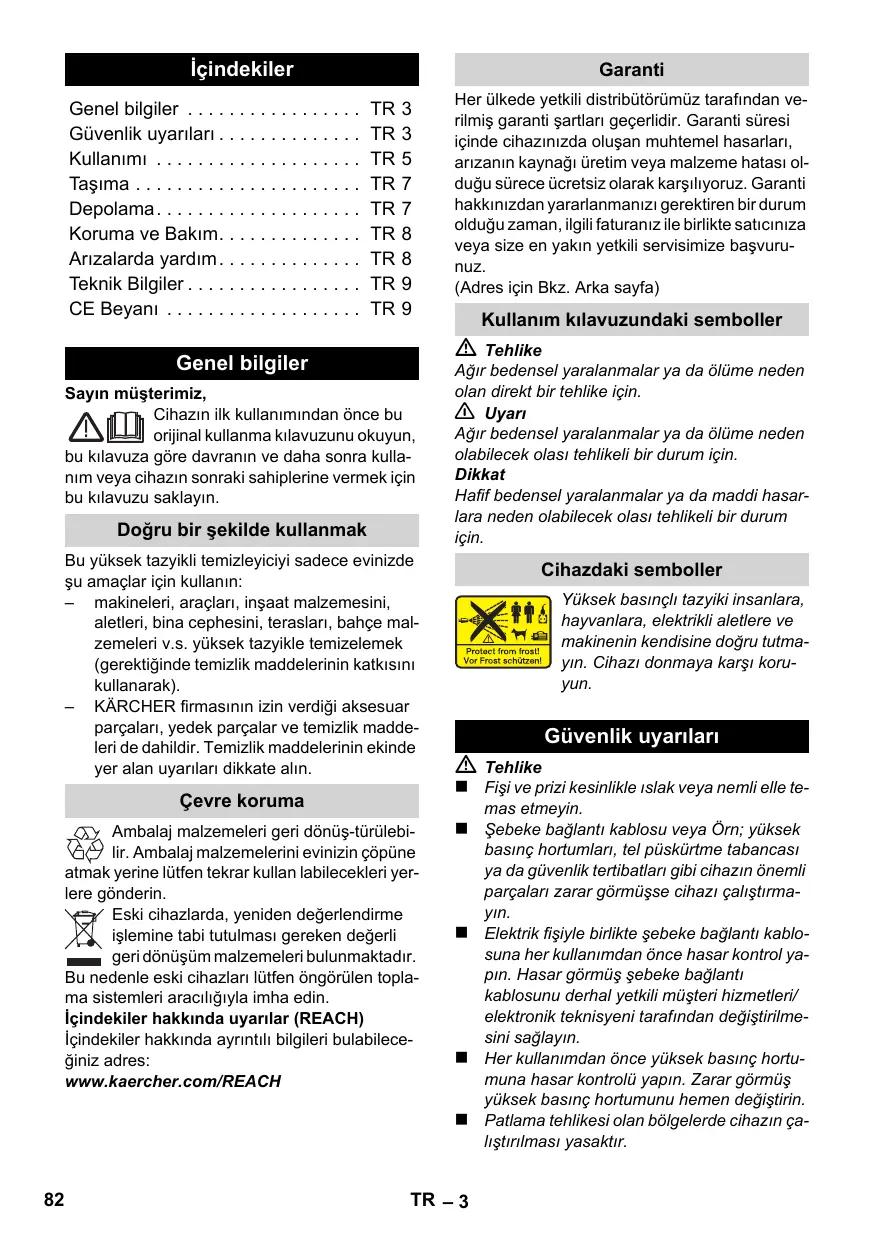

Kullanım kılavuzundaki semboller Tehlike Genel bilgiler Sayın müşterimiz, Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın. Doğru bir şekilde kullanmak Bu yüksek tazyikli temizleyiciyi sadece evinizde şu amaçlar için kullanın: – makineleri, araçları, inşaat malzemesini, aletleri, bina cephesini, terasları, bahçe malzemeleri v.s. yüksek tazyikle temizelemek (gerektiğinde temizlik maddelerinin katkısını kullanarak). – KÄRCHER firmasının izin verdiği aksesuar parçaları, yedek parçalar ve temizlik maddeleri de dahildir. Temizlik maddelerinin ekinde yer alan uyarıları dikkate alın. Çevre koruma Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 Uyarı Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. Dikkat Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için. Cihazdaki semboller Yüksek basınçlı tazyiki insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tutmayın. Cihazı donmaya karşı koruyun. Güvenlik uyarıları Tehlike Fişi ve prizi kesinlikle ıslak veya nemli elle temas etmeyin. Ambalaj malzemeleri geri dönüş-türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullan labilecekleri yerlere gönderin. Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. (Adres için Bkz. Arka sayfa) Şebeke bağlantı kablosu veya Örn; yüksek basınç hortumları, tel püskürtme tabancası ya da güvenlik tertibatları gibi cihazın önemli parçaları zarar görmüşse cihazı çalıştırmayın. Elektrik fişiyle birlikte şebeke bağlantı kablosuna her kullanımdan önce hasar kontrol yapın. Hasar görmüş şebeke bağlantı kablosunu derhal yetkili müşteri hizmetleri/ elektronik teknisyeni tarafından değiştirilmesini sağlayın. Her kullanımdan önce yüksek basınç hortumuna hasar kontrolü yapın. Zarar görmüş yüksek basınç hortumunu hemen değiştirin. Patlama tehlikesi olan bölgelerde cihazın çalıştırılması yasaktır. TR – 3 Tehlikeli alanlarda (örneğin benzin istasyonu)

cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmamalıdır. Yüksek basınçlı tazyiki başka yerlere veya elbise veya ayakkabıyı temizlemek için kendinize doğru tutmayın. Sağlığa zarar verebilecek maddeler (örn. asbest) içeren nesnelere püskürtmeyin. Araç lastikleri/lastik supapları, yüksek basınçlı tazyik nedeniyle zarar görebilir ve patlayabilir. Buradaki ilk belirti lastikte meydana gelen bir renklendirmedir. Hasar görmüş araç lastikleri/lastik supapları hayati tehlike taşımaktadır. Temizlik sırasında en az 30 cm tazyik mesafesi bırakın! Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin. Makineye asla çözücümadde içerikli sıvılar veya inceltici asitler ve çözücümaddeler çekmeyin! Bunlar arasında Örn; benzin, tiner veya sıcak yağbulunmaktadır. Püskürtme tozu patlayıcıdır ve zehirlidir. Cihazda kullanılan malzemelere yapıştıkları için, aseton, inceltilmiş asitler ve çözücü maddeler kullanmayın. Uyarı Elektrik fişi ve bir uzatma kablosunun bağlantısı su geçirmez olmalı ve suda durmamalıdır. Uygun olmayan uzatma kabloları tehlikeli olabilir. Serbest zamanlarda, sadece bunun için müsaade edilmiş ve buna göre işaretlenmiş yeterli düzeyde kablo kesitine sahip uzatma kablolarını kullanın:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Uzatma kablosunu her zaman tamamen kablo sargısından sarın. Yüksek basınç hortumları, armatürler ve bağlantılar cihazın güvenliği için önemlidir. Sadece üretici tarafından önerilen yüksek basınç hortumları, armatürleri ve bağlantıları kullanın. Bu cihazın kısıtlıfiziksel, duyusal veya ruhsal özelliklere sahip kişiler tarafından kullanılmasısakıncalıdır. Cihaz çocuklar veya eğitimsiz kişiler tarafından kullanılmamalıdır. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. Ambalaj folyolarını çocuklardan uzak tutun, boğulma tehlikesi bulunmaktadır! Bu cihaz, üretici tarafından gönderilen veya önerilen temizlik maddesinin kullanılması için geliştirilmiştir. Diğer temizlik maddeleri veya kimyasal maddelerin kullanılması cihazın güvenliğini olumsuz yönde etkileyebilir. Kullanıcı, cihazı talimatlara uygun olarak kullanmak zorundadır. Yerel kuralları dikkate almalı ve çalışma esnasında çevredeki kişilere dikkat etmelidir. Kapsama alanı içinde başka kişiler varken cihazı kullanmayın; bu kişilerin koruyucu elbise giymesi gereklidir. Geri sıçrayabilecek su veya kirden korunmak için uygun koruyucu elbise ve koruyucu gözlük takın. Dikkat Uzun çalışma molalarında cihazı ana şalterden / cihaz şalterinden kapatın ya da elektrik fişini çekin. Cihaz, 0 °C'nin altındaki sıcaklıklarda çalıştırılmamalıdır. Hasar oluşumunu önlemek için, boyalı üst yüzeyleri temizlerklen minimum 30 cm püskürtme mesafesine uyulmalıdır. Cihaz çalışır durumdayken başından asla ayrılmayınız. Elektrik fişi veya uzatma kablosununun ezilme, hırpalanma ya da benzer şekilde zarar ya da hasar görmemesine dikkat edin. Elektrik fişini ısı, yağ ve keskin kenarlardan koruyun. Çalışma bölgesindeki akımla yönlendirilen tüm parçalar tazyikli suya karşı korunmuş olmalıdır. Cihaz, ancak IEC 60364 talimatı uyarıcan elektronik bir kurulumcu tarafından yapılması zorunlu olab bir elektrikli bağlantıyla bağlanmalıdır. Cihazı sadece alternatif akıma bağlayın. Gerilim, cihazın tip plaketiyle aynı olmalıdır. Güvenlik nedenleriyle, cihazın prensip olarak bir hatalı akım koruma şalteri (maks 30 mA) üzerinden çalıştırılmasını öneriyoruz. Örneğin motorların yıkanması, zeminin yıkanması gibi yağ içerikli atık suyun oluştuğu temizlik çalışmaları sadece yıkama yerlerinde yağ seperatörüyle yapılmalıdır. TR – 4

Kullanımı Güvenlik tertibatları Dikkat Güvenlik tertibatları kullanıcıyı korur ve değiştirilmemelidir veya herhangi bir işlem yapılmamalıdır. Cihaz şalteri Cihaz şalteri cihazın istenmeden çalıştırılmasını önler. El püskürtme tabancasının kilidi Kilit, el püskürtme tabancasının kolunu bloke eder ve cihazın farkında olmadan çalıştırılmasını önler. Basınç şalterli taşma valfı Taşma valfı, izin verilen çalışma basıncının aşılmasını önler. El tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınçlı tazyik durdurulur. Kol çekilirse, pompa tekrar açılır. Devrilme emniyetinin koşulları Dikkat Cihazla veya cihazdaki tüm çalışmalardan önce, kazaları ya da hasarları önlemek için devrilme emniyetinin sağlanmış olduğundan emin olun. – Düz bir yüzeye konması durumunda cihazın devrilme emniyeti sağlanmış olur.

Teslimat kapsamı Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol ediniz. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Cihaz tanımı Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele bağlı olarak teslimat kapsamında farklar olabilir (Bkz. Ambalaj). Şekiller Bkz. Sayfa 2 1 Yüksek basınç bağlantısı 2 Cihaz şalteri „0/OFF“ / „I/ON“ 3 Yüksek basınç hortumu ve şebeke bağlantı hattının saklama kancası 4 Taşıma kolu 5 Püskürtme borusunun saklama parçası 6 El püskürtme tabancasının saklama parçası 7 Entegre süzgeçli su bağlantısı 8 Temizlik maddesi emme hortumu (filtreli) 9 Su bağlantısının bağlantı parçası 10 Elektrik fişiyle birlikte şebeke bağlantı kablosu 11 El püskürtme tabancası 12 El püskürtme tabancasının kilidi 13 Yüksek basınç hortumunun mandalı 14 Yüksek basınç hortumu İsteğe bağlı aksesuarlar 15 Dönebilen yıkama fırçaları 16 Yıkama fırçası 17 1 kademeli memeli püskürtme borusu 18 Kir frezeli püskürtme borusu 19 Basınç ayarlı püskürtme borusu (Vario Power) 20 Aksesuar filesi Özel aksesuar Özel aksesuar, cihazınızın kullanım olanaklarını genişletir. Buna ilişkin detaylı bilgileri KÄRCHER-satıcınızdan edinebilirsiniz. TR – 5 Cihazı çalıştırmaya başlamadan önce İşletime alma Cihazla birlikte gelen gevşek parçaları işletime almadan önce yerine takın. Şekiller Bkz. Sayfa 2 Şekil Taşıma kolunu sabitleyin. Şekil Yüksek basınç hortumunun mandalını el püskürtme tabancasından dışarı çekin (Örn; bir yıldız tornavidayla). Şekil Yüksek basınç hortumunu el püskürtme tabancasına takın. Kilitlenene kadar mandalı içeri bastırın. Yüksek basınç hortumundan çekerek bağlantının güvenli olup olmadığını kontrol edin. İsteğe bağlı Şekil Aksesuar filesini şekilde gösterilen kancaya asın. Dikkat 2 dakikadan daha uzun süreli kuru çalışma, yüksek basınç pompasında hasarlara neden olur. Cihaz 2 dakika içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalarda yardım" bölümündeki uyarıları uygulayın. Şekil Yüksek basınç hortumunu cihazın yüksek basınç bağlantısına bağlayın. Şekil Püskürtme borusunu el püskürtme tabancasına takın ve 90° döndürerek sabitleyin. Su musluğunu tamamen açın. Elektrik fişini prize takın. Cihazı açın "I/ON". Su beslemesi Geçerli talimatlar uyarınca, içme suyu şebekesinde sistem ayırıcısı olmadan cihaz kesinlikle çalıştırılmamalıdır. EN 12729 Tip BA uyarınca KÄRCHER firmasına ait ya da alternartif uygun bir sistem ayırıcısı kullanılmalıdır. Bir sistem ayırıcısından akan su, içilemez olarak sınıflandırılmıştır. Dikkat Sistem ayırıcısını her zaman su beslemesine bağlayın, kesinlikle doğrudan cihaza bağlamayın! Not: Sudaki kirlenmeler yüksek basınç pompası ve aksesuarlara zarar verebilir. Korumak için, KÄRCHER su filtresinin (özel aksesuar, Sipariş No. 4.730-059) kullanılması önerilir. Su boru hattından su beslemesi Su besleme işletmesinin talimatlarını dikkate alın. Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler. Kumaşla güçlendirilmiş bir su hortumunu (teslimat kapsamının dışındadır) piyasadan temin edilen bir kavramayla birlikte kullanın. (Çap en az 1/2 inç ya da 13 mm; uzunluk en az 7,5 m). Şekil Gönderilen kavrama parçasını cihazın su girişine takın. Su hortumunu cihazın kavrama parçasına takın ve su beslemesine bağlayın. Çalıştırma

Tehlike Yüksek basınç memesinden çıkan tazyik sonucunda el püskürtme tabancasında tepme kuvveti etkisi oluşur. Doğru duruşu sağlayın, el tabancasını ve püskürtme borusunu sıkı tutun. Şekil El tabancasının kolundaki kilidi açın. Kolu çekin, cihaz çalışır. Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır. Yüksek basınç sistemde kalır. 1 kademeli memeli püskürtme borusu Normal temizlik görevleri için. Temizlik maddesi ile çalışmak için uygun değildir. Kir frezeli püskürtme borusu İnatçı kirler için. Temizlik maddesi ile çalışmak için uygun değildir. Basınç ayarlı püskürtme borusu (Vario Power) En yaygın temizlik görevleri için. Çalışma basıncı, „Min“ ve „Max“ arasında kademesiz olarak ayarlanabilir „Mix“ konumunda temizlik maddesi eklenebilir. El tabancasının kolunu bırakın. Şekil Püskürtme borusunu istediğiniz konuma getirin. Yıkama fırçası Temizlik maddesi ile çalışmak için uygundur. Dönebilen yıkama fırçaları Temizlik maddesi ile çalışmak için uygundur. Döner yıkama fırçası özellikle araç temizliği için uygundur. Dikkat Çalışma sırasında yıkama fırçasında kir veya başka partiküller olmamalıdır, cila hasarı tehlikesi. TR – 6

Temizlik maddesi ile çalışma Taşıma İlgili temizlik görevi için sadece KÄRCHER temizlik ve bakım maddelerini kullanın; bu maddeler cihazınızla kullanım için özel olarak geliştirilmiştir. Başka temizlik ve bakım maddelerinin kullanılması, aşınmanın hızlanmasına ve garanti yükümlülüklerinin geçersiz olmasına neden olabilir. Lütfen yetkili satıcınızdan bilgi alın ya da direkt olarak KÄRCHER’ den bilgi talep edin. Temizlik maddesi emme hortumunu istediğiniz uzunlukta muhafazadan çekin. Temizlik maddesi emme hortumunu temizlik maddesi çözeltisi dolu bir kaba asın. Püskürtme borusunu el tabancasından ayırın. Sadece el püskürtme tabancası ile çalışın. Not: Bunun sonucunda, çalışma sırasında temizlik maddesi çözeltisi püskürtülen suya karıştırılır. Önerilen temizlik yöntemleri Temizlik maddesini ekonomik bir şekilde üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın. Çözülen kiri yüksek basınç huzmesiyle yıkayın. Dikkat Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler). Çalışmaya ara verme El tabancasının kolunu bırakın. Şekil El püskürtme tabancasının kolunu kilitleyin. Uzun çalışma molalarında (5 dakikanın üs- Elle taşıma Cihazı taşıma kolundan yukarı kaldırın ve taşıyın. Araçlarda taşıma Cihazı kaymaya ve devrilmeye karşı emniyete alın. Depolama Dikkat Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler). Cihazın saklanması Örn. kış aylarında olduğu gibi uzun süreli depolamadan önce, bakım bölümündeki uyarılara dikkat edin. Cihazı düz bir yüzeye bırakın. Püskürtme borusunu, püskürtme borusunun saklama bölümüne oturtun. El püskürtme tabancasını el püskürtme tabancasının saklama parçasına takın. Şebeke bağlantı kablosu, yüksek basınç hortumu ve aksesuarı cihaza yerleştirin. tünde) ek olarak cihazı kapatın "0/OFF". Antifriz koruma El püskürtme tabancasını el püskürtme tabancasının saklama parçasına takın. Çalışmanın tamamlanması Dikkat Sistemde basınç yoksa, yüksek basınç hortumunu sadece el püskürtme tabancası ya da cihazdan ayırın. Temizlik maddesiyle çalışmadan sonra: Cihazı yakl. 1 dakika yıkama için çalıştırın. El tabancasının kolunu bırakın. Cihazı kapatın "0/OFF". Musluğu kapatın. Mevcut basıncı sistemden azaltmak için el tabancasının kolunu bastırın. Şekil El püskürtme tabancasının kolunu kilitleyin. Cihazı su beslemesinden ayırın. Şebeke fişini prizden çekiniz.

Dikkat Cihazı ve aksesuarlarını donmaya karşı koruyun. İçlerindeki su tamamen boşaltılmazsa, cihaz ve aksesuarları donma nedeniyle zarar görür. Hasarları önlemek için. Cihazdaki suyun komple boşaltılması: Yüksek basınç hortumu ve su besleme bağlı değilken cihazı çalıştırın (maksimum 1 dakika) ve yüksek basınç bağlantısından su çıkmayana kadar bekleyin. Cihazı kapatın. Cihazı komple aksesuarları ile birlikte donyama karşı korunmuş bir bölümde saklayın. TR – 7 Koruma ve Bakım Arızalarda yardım Tehlike Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır. Temizlik Uzun saklama döneminden önce, örneğin kış aylarında: Filtreyi temizlik maddesi emme hortumundan çekin ve suyun altında temizleyin. Su bağlantısındaki süzgeci düz bir penseyle dışarı çıkartın ve suyun altında temizleyin. Bakım Cihaz bakım gerektirmez. Yedek parçalar Sadece orijinal KÄRCHER yedek parçaları kullanın. Bir yedek parça genel bakışını bu kullanım kılavuzunun sonunda bulabilirsiniz. Küçük arızaları aşağıdaki genel bakışın yardımıyla kendiniz giderebilirsiniz. Şüphe etmeniz durumunda, yetkili müşteri hizmetlerine başvurun. Tehlike Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır. Elektrik parçalardaki onarım çalışmaları ve diğer çalışmalar sadece yetkili müşteri hizmeti tarafından uygulanmalıdır. Cihaz çalışmıyor El püskürtme tabancasının kolunu çekin, cihaz çalışır. Tip etiketinde belirtilen gerilimin güç kaynağındaki gerilimle aynı olup olmadığını kontrol edin. Şebeke bağlantı kablosuna hasar kontrolü yapın. Cihaz basınca gelmiyor Cihazdaki havanın boşaltılması: Yüksek basınç hortumu bağlanmadan cihazı açın ve su kabarcıksız bir şekilde yüksek basınç bağlantısından dışarı çıkana kadar (maksimum 2 dakika) bekleyin. Cihazı kapatın ve yüksek basınç hortumunu tekrar bağlayın. Su beslemesini kontrol edin. Su bağlantısındaki süzgeci düz bir penseyle dışarı çıkartın ve suyun altında temizleyin. Güçlü basınç dalgalanmaları Yüksek basınç memesinin temizlenmesi: Meme deliğindeki kirleri bir iğneyle çıkartın ve suyla öne doğru yıkayın. Su besleme miktarını kontrol edin. Cihaz sızdırıyor Cihazda az bir sızıntı olması teknik olarak normaldir. Ağır sızıntılarda yetkili müşteri hizmetini çağırın. Temizlik maddesi emilmiyor Püskürtme borusunu el püskürtme tabancasından ayırın ve el püskürtme tabancası ile çalışın veya püskürtme borusunu basınç ayarıyla kullanın ve „Mix“ konumuna çevirin Temizlik maddesi emme hortumundaki filtreyi temizleyin. Temizlik maddesi emme hortumunda bükülme yerleri olup olmadığını kontrol edin. TR – 8

Teknik Bilgiler Elektrik bağlantısı Gerilim 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Akım çekişi Bağlantı gücü Koruma derecesi Koruma sınıfı Şebeke sigortası (gecikmeli) Su bağlantısı Besleme sıcaklığı (maks.) 40 °C Besleme miktar 7 l/dk Besleme basıncı 0,2-1,2 MPa Performans değerleri Çalışma basıncı 8 MPa Maksimum müsaade edilen basınç 10 MPa Besleme miktarı, su 5,2 l/dk Besleme miktarı, temizlik maddesi 0,3 l/dk El püskürtme tabancasının geri tep- 10 N me kuvveti Çalışmaya hazır aksesuarla birlikte ağırlık Aksesuar saklama bölümü olmadan 4,7 kg Aksesuar saklama bölümü ile 4,9 kg 60335-2-79'a göre belirlenen değerler El-kol titreşim değeri <2,5 m/s2 Güvensizlik K 0,3 m/s2 Ses basıncı seviyesi LpA 75 dB(A) Güvensizlik KpA 3 dB(A) Ses basıncı seviyesi LWA + Güven- 91 dB(A) sizlik KWA AB uygunluk bildirisi İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. Ürün: Yüksek basınç temizleyicisi Tip: 1.673-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2004/108/EG 2000/14/EG 2011/65/EG Kullanılmış olan uyumlu standartlar EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: Garanti edilen: 91 İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar. Teknik değişiklik yapma hakkı saklıdır! CEO Head of Approbation Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2013/01/01
