| Produkttyp | Högtryckstvätt |
| Märke | KARCHER |
| Modell | K2105 |
| Matningsspänning | 220-240 V ~ 50/60 Hz |
| Effektförbrukning | 1,3 kW |
| Strömförbrukning | 6 A |
| Arbetstryck | 8 MPa (80 bar) |
| Maximalt tryck | 10 MPa (100 bar) |
| Vattenflöde | 5,2 l/min |
| Rengöringsflöde | 0,3 l/min |
| Max. temperatur på inloppsvatten | 40 °C |
| Vikt (utan tillbehör) | 4,7 kg |
| Vikt (med tillbehör) | 4,9 kg |
| IP-klass | IP X5 |
| Skyddsklass | II |
| Ljudtrycksnivå | 75 dB(A) |
| Ljudeffektnivå | 91 dB(A) |
| Längd på högtrycksslang | 10 m (uppskattning) |
| Strömkabelns längd | 5 m (uppskattning) |
| Huvudfunktioner | Högtryckstvätt, användning av rengöringsmedel, automatisk avstängning via avtryckare, tryckjustering (Vario Power), roterande munstycke, tvättborste |
| Säkerhet | Pistolhandtagslås, huvudströmbrytare, avlastningsventil, frostskydd |
| Underhåll | Rengöring av vatteninloppssilen, rengöringsmedelsfiltret, sköljning efter användning |
| Reservdelar | Använd endast originaldelar från Kärcher |
| Reparerbarhet | Auktoriserad service för elektriska reparationer |
Vanliga frågor - K2105 KARCHER
Användarfrågor om K2105 KARCHER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Högtryckstvätt i PDF-format gratis! Hitta din manual K2105 - KARCHER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. K2105 av märket KARCHER.
BRUKSANVISNING K2105 KARCHER
Laseanordning på handsprjtepistolen
Laseanordningen blokerer sprjtepistolens greb og forbindrernaskinensutilsigtestart.
Overstrømsventil med trykafbryder
Overstrømsventilen forhindrer, at det maksimal tilladte tryk overskrides.
Strälerör med trykregulering (Vario Power)
Brug händspröjtepistolens greb.
Afbryd endvidere maskinen "0/OFF" ved laengere arbejdspauser (mere end 5 minut-ter).
Saet handsprjtepistol i dens holder.
After drug
Forsigtig
Maskinenkommeniekoppàdetnødvendige tryk
- Maskinen stär stött när den stär på et flatt underlag.
Betjening
Leveringsomfang
Leveringsomfang for apparatet er vist på embalasjen. Kontroller at innholdet i pakken er fullstendig, när du pakker ut.
→ Slipp spaken på händsprøytepistolen.
→ Figur J
Lås spaken på händsprøytepistolen.
För lengre tids lagring, f.eks. om vinteren, pass på anvisingene i kapittelet Pleie.

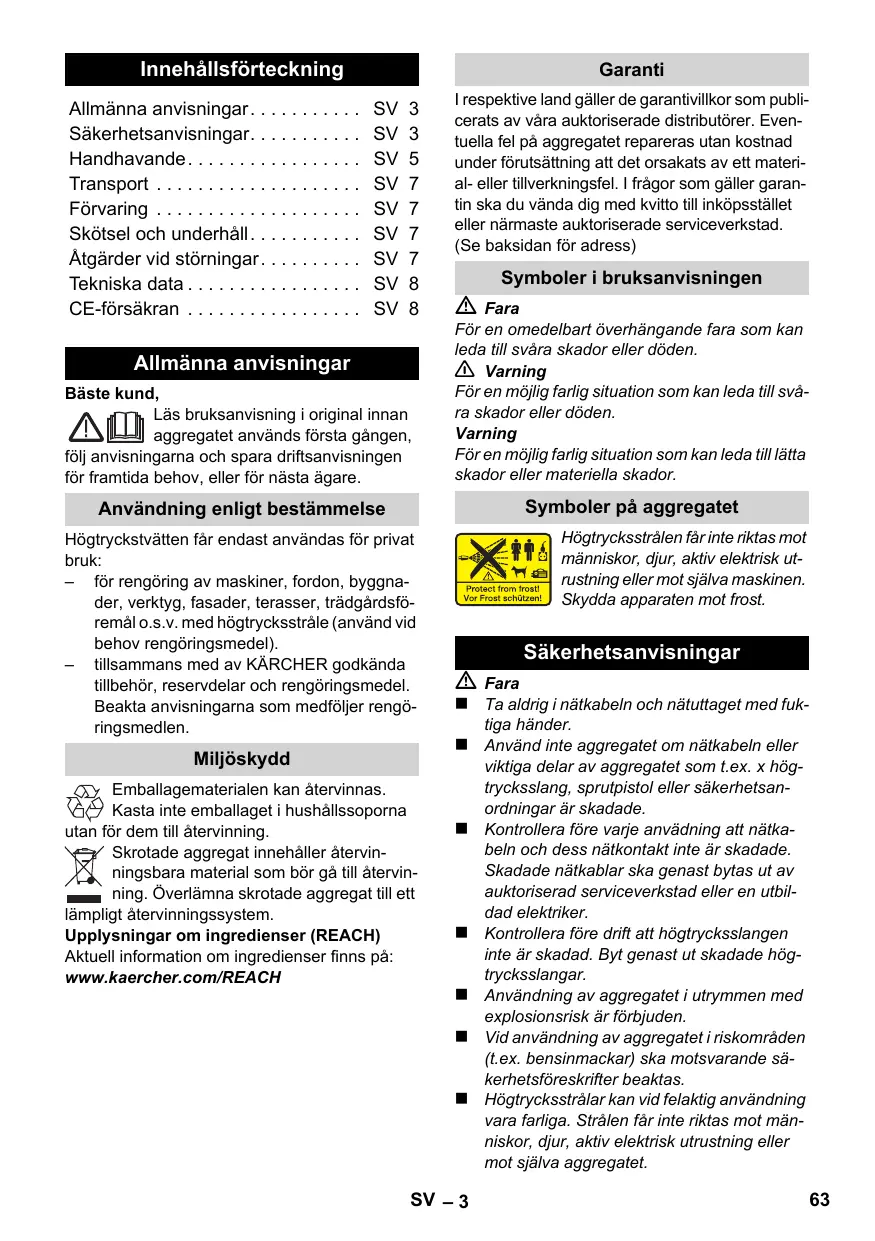

Innehállsforteckning
Allmanna anvisningar. SV 3
Sakerhetsanvisningar. SV 3
Handhavande. SV 5
Transport SV 7
Fövaring SV 7
Skötsel och unterhalb. SV 7
Atgander vid störningar. SV 7
Tekniska data. SV 8
CE-forsakran SV 8
Läs braksanvising i original innan aggregatet används Första gängen,
folj anvisingarna och spara driftsansininger for framtida behov, eller for.nasta agare.
Användning entwickel bestämelse
Högtryckstvatten fär endast användas for privat bruk:
- För rengöring av maskiner, fordon, byggnader, verktyg, fasader, terasser, trädgårdsföremål o.s.v. med högtrycksstråle (använd vid behov rengöringsmedel).
- tillsammans med av KÄRCHER godkända tillbehör, reservdilar och rengöringsmedel. Beakta anvisingarna som medfoljer rengöringsmedlen.
Miljöskydd
Emballagematerialen kan Återvinnas.
Kasta inte emballaget i hushållssoporna
ör dem till Återvinning.
Skrotade aggregat innehaller aktervinningsbara material som bør gå till aktervinning. Overlamna skrotade aggregat till ett
lampieft atervinningsystem.
Upplysninger om ingredienser (REACH)
Aktuell information om ingredienser finns på:
I respektive land gäller de garantivillkor som publicerats av vära auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under forutsätting att det orsakats av ett material-ller tillverkningsfel. I frågor som gäller garantin skau vända dig med kvitto till inköpsstället aller närmaste auktoriserade serviceverkstad. (Se baksidan För adress)
Symboler i bruksanvisingen
Fara
For en omedelbart overhangande fara som kan leda till svara skador aller doden.
Varning
For en mojlig farlig situation som kan leda till svara skador aller doden.
Varning
För en möjlig farlig situation som kan leda till lätt skador eller materiella skador.
Symboler på aggregatet
Högtrycksstrålen fär inte riktas mot** människor, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda apparaten mot frost.
Sakerhetsanvisiningar
Fara
Ta aldrig i natkabeln och natuttaget med fuk-tiga hander.
Använd inte aggregatet om nätkabeln aller viktiga delar av aggregatet som t.ex. x högtrycksslang, sprutpistol aller sakerhetsanordninger ar skadade.
Kontrollera fore varje anvadning att natakbeln och dess natkontakt inte ar skadade. Skadade natkablar ske genast bytas ut av auktoriserad serviceverkstad eller en utbildad elektriker.
■ Kontrollera fore drift att hogtrycksslangen inte ar skadad. Byt genast ut skadade hogtrycksslangar.
Använding av aggregatet i utrymmen med explosionsrisk ár forbjuden.
Vid användning av aggregatet i riskområden (t.ex. bensinmacker) skmotvarsande sakerhetsforeskrifter beaktas.
Högtryckssträlar kan vid felaktig användning vara farliga. Strälen fär inte riktas mot manniskor, djur, aktiv elektrisk utrustning ellermot själva aggregatet.
Rikta inte högtrycksstränen mot dig själv eller mot andra for att rengörä kläder eller skor.
Spruta aldrig pa fremal som innehaller halsovadliga amnen (t.ex. asbest).
Däck aller däckventiler kan skadas och gā sönder av högtrycksstrålen. Första tecknet ar att däcket missfargas. Skadade däck/ däckventiler kan innebära livsfara. Hall minst 30 cm strälavständ vid rengöring!
Risk for explosion!
Inga brännbara vätskor fär fördelas med högtryckstvätten.
Sug aldrig upp vatskor som innehaller losningsmedel aller outspdda syror och losningsmedel! Hit raknas bl.a. bensin, tinner eller eldningsolja. Angan ar lattantandlig, explosiv och giftig. Anvand inte aceton, outspdda syror och losningsmedel aftersom de angrip er de material som anvants i aggregatet.
Varning
Nätkontakt och kopplingar på forlängningsledninger måste vara vattentata och fär ej ligga i vatten.
Olampliga frolängningskablar kan vara farliga. Använd endast tillatna frolängningskablar utomhus, med motvarsande markning och med tillräckligt tvärsnitt.
1-10m:1,5mm²;10-30m:2,5mm²
Rulla alltid ut forlängningskablar helt fran kabeltrumman.
Högtrycksslangar, armaturer och kopplingar ar viktiga for aggregatets sakerhet. Använd endast högtrycksslangar, armaturer och kopplingar som rekommenderas av tilverkaren.
Aggregatet ar inte avsett att anvandas av personer med fysiska, sensoriska eller psykiska Funktionshinder.
Aggregatet far inte anvandas av barn eller personer som inte har tillracklig kunskap. Barn sca hallas under uppsikt sa att deinte leker med aggregatet.
Häll Förpackningsfolien borta frän barn, risk for kvävning!
Aggregatet har utvecklats for använding av rengöringsmedel som levererats aller re-kommenderats av tillverkaren. Användning av andra rengöringsmedel aller kemikalier kan päverka aggregatets sakerhet.
Användaren skanvända aggregatiet enlighet med gällande bestämelser. Användaren skatahansyn till lokala forutsattningar och kontrollera att ingen uppehaller sig i nar-heten vid arbete med aggregatet.
Använd inte apparaten om andra personer befindner sig i dess narhet, detta gäller om de inteBAR skyddskläder.
Bär lämpliga skyddskläder och skyddsglasögon som skydd mot tillbakasprutande vatten ell er smuts.
Varning
Stäng av maskinen med huvudströmbryatten / Maskinbrytaren under langre driftsuppehäll, aller dra ur nätkontakten.
Anvand inte aggregatet vid temperaturer under 0^
Häll aldrig stralen närmareän 30 cm vid rengöring av lackerade ytor for att undvika skador.
Lämna aldrig aggregatet utan uppsikt sa lange det ar i drift.
Beakta att nät- och förlängningskabeln inte skadas av overkorning, klämning, sönderdragning eller liknande. Skydda nätkabeln frän värme, olja och vassa kanter.
Alla stromforande delar i arbetsutrymmet maste skyddas mot vattenstralen.
Aggregatet fär endast anslutas till ett nätut-tag som installerats av en elektriker enligt IEC 60364.
Aggregatet fär endast anslutas till växelström. Spänningen ská motsvara den spänning som ar angiven på aggregatets typskylt.
Av sakerhetsskäl rekommenderar vi principi-ellt att aggregatet anvands med jordfelsbry-tare (max. 30mA
Rengöringsarbeten som orsakar oljehaltigt avloppsvatten som t.ex. motortvatt och underredestvatt fär endast utforas på tvättplat-ser med oljeavskiljare.
Sakerhetsanordninger
Varning
Sakerhetsanordninger ar till for att skydda anvandaren och far inte andras ellers sattas ur spel.
Huvudreglage
Strömbrytaren Förhindrar att aggregatet startas av misstag.
Sparr spolhandtag
Sparren laser spelhandtagets avtryckare och forhindrar att aggretatet startas av misstag.
Överströmningsventil med tryckbrytare
Överströmningsventieln Förhindrar överskridning av tillatet arbetstryck.
När avtryckaren på spolröret släpps frankopplas högtryckspumpen av en tryckbrytare som stoppar högtrycksstrålen. Trycker man in avtryckaren koplar tryckbrytaren in pumpen igen.
Sakerställ innan all typ av arbete med eller pa maskinen dess stabilitet for att undvika olyckor aller sakskador.
- Maskinens stabilitet ar sakerställd nar den ställs upp på ett jämnt underlag.
Handhavande
Leveransens innehåll
Aggregatets leveransomfang ar avbildat på forpackningen. Kontrollera att innehallet i leveransen ar fullständig.
Kontakta din forsäljare om{nagot tillbehör saknas.
eller om det finns transportskador.
Beskrivning av aggregatet
I denna braksanvising beskrivs aggregatet med maximal utrustning. Leveransomfanget varierar allt after modell (se forpackningen).
Figurer, se sida 2
1 Hogtrycksanslutning
2 Strömbrytare "0/OFF / I/ON"
3 Forvaringskrok for hogtrycksslang och nat-kabel.
4 Bärhandtag
5 Forvaring for stalr
6 Forvaring for spolhandtaget
7 Vattenanslutting med inbyggt filter
8 Sugslang for rengöringsmedel (med filter)
9 Kopplingsdel for vattenanslutting
10 Nätkabel med nätkontakt
11 Spolhandtag
12 Sparr spolhandtag.
13 Klammor till hogtrycksslang
14 Hogtrycksslang
Valfritt tillbehör
15 Roterande tvattborste
16 Tvattborste
17 Stralr med hogtrycksmunstycke
18 Spolorr med rotojet
19 Spolorr med tryckreglering (Vario Power)
20 Tillbehörsnät
Specialtillbehör
Specialtillbehore utokar aggregatets användningsmöljigheter. Din KÄRCHER Återförsäljare har mer information.
Före ibruktagande
Montera de bifogade losa delarna pà aggregatet innan det tas i drift.
Figurer, se sida 2
Bild A
Montera bärhandtag.
Bild B
Dra ut klammorna for hogtrycksslangen ur handsprutpistolen (t.ex. med en liters sparskruvmejsel).
Bild C
Stick in hogtrycksslangen i handsprutpisto-len.
Tryck in klammans tills den hakar fast. Kontrullera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.
Tillval
Bild D
Montera tillbehörsnätet på krokarna på det sätt som visas på bilden.
Vattenforsörjning
Enligt gällande foreskrifter fär aggregatet aldrig användas på dricksvattennätetutan backventil.Passande
backventil fran KÄRCHER, aller altenativ annan backventil enligt EN 12729 typ BA, skall användas. Vatten som runnit genom enbackventil anses inte vara drickbart.
Varning
Anslut alltid systemavskijare pa vattenforsorj- ningen, aldrig direkt pa apparaten!
Rekommendation: Föroeningar i vattnet kan skada högtryckspumpen eller tillbehörn. Som skydd rekommenderas att använda KÄRCHER vattenfilter (specialtillbehör. Beställningsnr 4.730-059).
Vattenforsörjning fran vattenledning
Beakta vattenleverantörens foreskrifter.
Anslutningsvärde, se typskyl/Tekniska Data.
Använd en väv Förstärkt vattenslang (ingår ej) med standardkoppling. (Diameter minst 1/2 tum aller 13 mm: langd minst 7,5 m).
Bild E
Skruva fast den medfoljande kopplingen pa aggregatets vattenanslutting.
Satt fast vattenslangen på aggregatets koppling och anslut den till vattenforsörjningen.
ldrifttagning
Varning
Torrkönning under mer an 2 minutes leader till skador pa hogrtryckspumpen. Om maskinen inte bygger upp tryck inom 2 minutes, stang av maskinen och fölhänvinsingarna i kapitlet "Atgärder vid störning"
Bild F
Koppla ihop hogtrycksslangen med hogtrycksanslutningen på aggregatet.
Bild G
Sattispolroretispolhandtagetoch fixera det genom attvrida det 90^
Oppna vattenkranen welt.
Anslut naktkontakt till vagguttag.
Starta aggregateat "I/ON".
Drift
△Fara
P.g.a. vattenstralen vid hogtrycksmunstycket fär spohandtaget en rekyl. Se till att stä stadigt och häll fast spohandtaget och spolorret ordentlich. Bild H
Lossa spärren på spelhandtaget.
Aktivera avtryckaren, aggregatet startar.
Hänvisning: Släpps avtryckaren stängs aggregatet avigen. Hogtryck blir stäende i systemet.
Strålör med hogtrycksmunstycke
Fornormalrengoring.
Ej lampiead for arbeten med rengöringsmedel.
Spolrör med rotojet
För envisa smutslager.
Ej lampiead for arbeten med rengöringsmedel.
Strålör med tryckregulator (Vario Power)
För oftaforekommanderengöring.Arbetstrycket kanregleras steglost mellan"Min"och"Max".I lage"Mix"kan rengöringsmedel doseras.
→ Slapp avtryckaren på spelhandtaget.
Bild I
Vrid stralroret till onskad position.
Tvättborste
Lampad for arbenet med rengöringsmedel.
Roterande tvättborste
Lampad for arbenet med rengöringsmedel.
Den roterande tvättborsten ar framforalllt lamplig for rengöring av bilar.
Varning
Tvättborsten måste vid arbetet vara fri fransmuts aller andra partiklar, i annat fall finns riskfor skador på lacken.
Arbeten med rengöringsmedel
Använd endast rengöringsmedel och underhällsmedel frän KÄRCHER für de olica rengöringarna, eftersom dessa medel utvecklats specielt für rengöringen av er maskin. Användning av andere rengörings- och unterhällsmedel kan leda till snabbare forslitting samt att garantiansprüken upphör. Be om information i fackhandeln aller begär att fä information direkt frän KÄRCHER.
Dra ut onskad langd pa sugslangen for ren-goringsmedel ur kapan.
Applicera slangen for rengöringsmedel i en behällare med rengöringsmedelsösning.
Lossa stralroret fran handsprutan. Arbeta endast med handsprutpistol.
Anmärkning: Därigenom tillsätts rengör-ringsmedelslosningen till vattenstränen vid körning.
Rekommenderade rengöringsmetoder
Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka).
→ Spola bort upplost smuts med hogtrycksstråle.
Avbryta driften
→ Slapp avtryckaren på spolhandtaget.
Bild J
Spärna avtryckaren på spelhandtaget.
Vid langre pauser i arbetet (over fem minu-ter) bør aggregatet dessutom slås av "0/ OFF".
Placera spelhandtaget i dess feste.
Avsluta driften
Varning
Lossa högtrycksslangen fran spolhandtaget eller fran aggregatet endast nar det inte finns nagot tryck i systemet.
Efter arbeten med rengöringsmedel Låt maskinen gå ca 1 minut För att spelà rent.
→ Slapp avtryckaren på spelhandtaget.
→ Stäng av strömbrytaren "0/OFF".
Stang av vattenkranen.
Tryck avtryckaren på spolhandtaget på handsprutan for att reducera trycket i systemet.
Bild J
Spärra avtryckaren på spelhandtaget.
Koppla bort aggregatet fran vattenforsorj- ningen.
Drag ur nätkontakten.
Transport
Varning
Observera for att undvika olyckor aller skador vid transport, notera maskinens vikt (se tekniak data).
Transport for hand
Lyft upp maskinen i bärhandtaget och bär den.
Transport i fordon
Sakra maskinen sa att den inte kan glida el-ler tippa.
Fövaring
Varning
Observera for att undvika olyckor aller skador lagring av maskinen, beakta maskinens vikt (se tekniik data).
Förvara aggregatet
Beakta innan lagre lagring, tex. over vintern, aven de extra anvisningarna i kapitlet om skötsel.
Ställ maskinen på ett jämnt underlag.
Haka fast strålröret i forvaringen for strålroret.
Placera spolhandtaget i dess feste.
Förvara nätanslutting, högtrycksslang och tillbehör på aggregatet.
Frostskydd
Varning
Skydda aggregatet och tillbehören mot frost. Aggregatet och tillbehören forstörsvfrost om de inte ar helt tomda pa vatten.For att undvika skador:
Töm aggregatet helt på vatten: Slå på aggregatetutan ansluten hogtrycksslang och utan ansluten vattenförsörjning (max 1 min) och vanta tills det inte langre kommt ut vatten frän hogtrycksanslutningen. Stäng av apparaten.
Forvara aggregate met alla tillbehör i frost-sakert utrymme.
Skötsel och unterhäll
△F
Fara
Stäng av aggregatet och dra ut nätkontaken inn-an vard och skötselbareten sca utforas.
Underhäll
Färe langre fövaring, t.ex. på vintern:
Lossa filtret fran sugslangen for rengörings-mdel och rengor det under rinnande vatten.
Lossa filtre vattenanslutningen med ett plattang och rengor den under rinnande vatten.
Underhäll
Aggregat er underhallsfritt.
Reservdilar
Använd endast originalreservdelar fran KÄR-CHER. En reservdelsista finns i slutet avenna bruksanvisning.
Atgärder vid störningar
Med hjälp av följande översikt kan du själv atgärda ett flertal störningar.
Kontakta auktoriserad serviceverkstad om du ar osaker.
Fara
Stäng av aggregatet och dra ut nätkontaken inn-an vard och skötselarbenen sca utforas.
Reparationsarbeiten och arbeten på elektriska komponenter fär endast utföras av auktorisarad kundservice.
Apparaten arbetar inte
Aktivera avtryckaren i spolhandtaget, aggregatet startar.
Kontrollera om den angivna spänningen pátypskylten overensstämmer med strömkällans spänning.
Kontrollera om natakabeln ar skadad.
Aggregatet ger inget tryck
Lufturaggregatet:Startaaggregatetutan anslutenhogtrycksslangochlatga(max2 minutes) tillsvattnet somkommen ut fran hogtrycksanslutningen arfritt fran luftbublor. Stang av aggregatet och anslut hoge trycksslangenigen.
Kontrollera vattenforsorjningen.
Lossa filtret i vattenanslutningen med ett platt-tang och rengör den under rinnande vatten.
Kraftiga tryckvariationer
Rengör högtrycksmunstycke: Ta bort smuts fran munstyckshålet med en näl och spelà ut det framifrän med vatten.
Kontrollera vattenflödesmängden.
Aggregatetj tatt
En latt otathet pa aggregatetat ar normal. Kontakta auktoriserad serviceverksstad om det finns stora otatheter.
Rengöringsmedel sugs inte in
Ta loss strålröret fran handsprutan och arba-ta bara med handsprutan eller använd strål-rör med tryckreglering och vrid till äge "Mix"
Rengör filtret på sugslangen für rengörings-medel.
Kontrolera att slangen for rengöringsmedel inte ar knäckt.
Tekniska data
| Elanslutting | |
| Spanning | 220-240 V1~50/60 Hz |
| Strömfürbrukning | 6 A |
| Anslutningseffekt | 1,3 kW |
| Skyddsgrad | IP X5 |
| Skyddsklass | II |
| Nätsäkring (trög) | 10 A |
| Vattenanslutting | |
| Inmatningstemperatur (max.) | 40 °C |
| Inmatningsmöngd (min.) | 7 l/min |
| Tilloppstryck | 0,2-1,2 MPa |
| Prestanda | |
| Arbetstryck | 8 MPa |
| Max. tillätet tryck | 10 MPa |
| Matningsmöngd, vatten | 5,2 l/min |
| Matningsmöngd, rengöringsmedel | 0,3 l/min |
| Spolhandtagets rekylkraft | 10 N |
| Vikt, driftklar med tillbehör | |
| utan fövaring für tillbehör | 4,7 kg |
| med fövaring für tillbehör | 4,9 kg |
| Beräknade värdenenet EN 60335-2-79 | |
| Hand-Arm Vibrationsvärde | <2,5 m/s2 |
| Osäkerhet K | 0,3 m/s2 |
| Ljudtrycksnivå LpA | 75 dB(A) |
| Osäkerhet KpA | 3 dB(A) |
| Ljudteffektsnivå LWA + Osäkerhet KWA | 91 dB(A) |
Med reservation for tekiska andringar!
Försakran om EU-oversensstammelse
Härmed fösakrar vi att nedanstäende betecknade maskin iändamål och konstruktion samt i den av oss levererade versionen motsvarur EU-direktivens tillapliga grundlaggande sakerhets-och halsokrav. Vid andringar på maskinen som inte har godkånts av oss blirenna overensstammelseförklaring ogiltig.
Produkt: Hogtryckstvatt
Typ: 1.673-xxx
Tillampliga EU-direktiv
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
2011/65/EG
Tillampade harmoniserade normer
EN 50581
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 1997+A1: 2001+A2: 2008
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3:2008
EN 62233: 2008
Tillampad method for overensstammelsevdering
2000/14/EG:Bilaga V
Ljudeffektsniva dB(A)
Upmatt: 89
Garanterad: 91
Undertechnade agerar på order av och med fullmakt frän foretagsledningen.
H.Jenner
CEO
