РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K2105 KARCHER

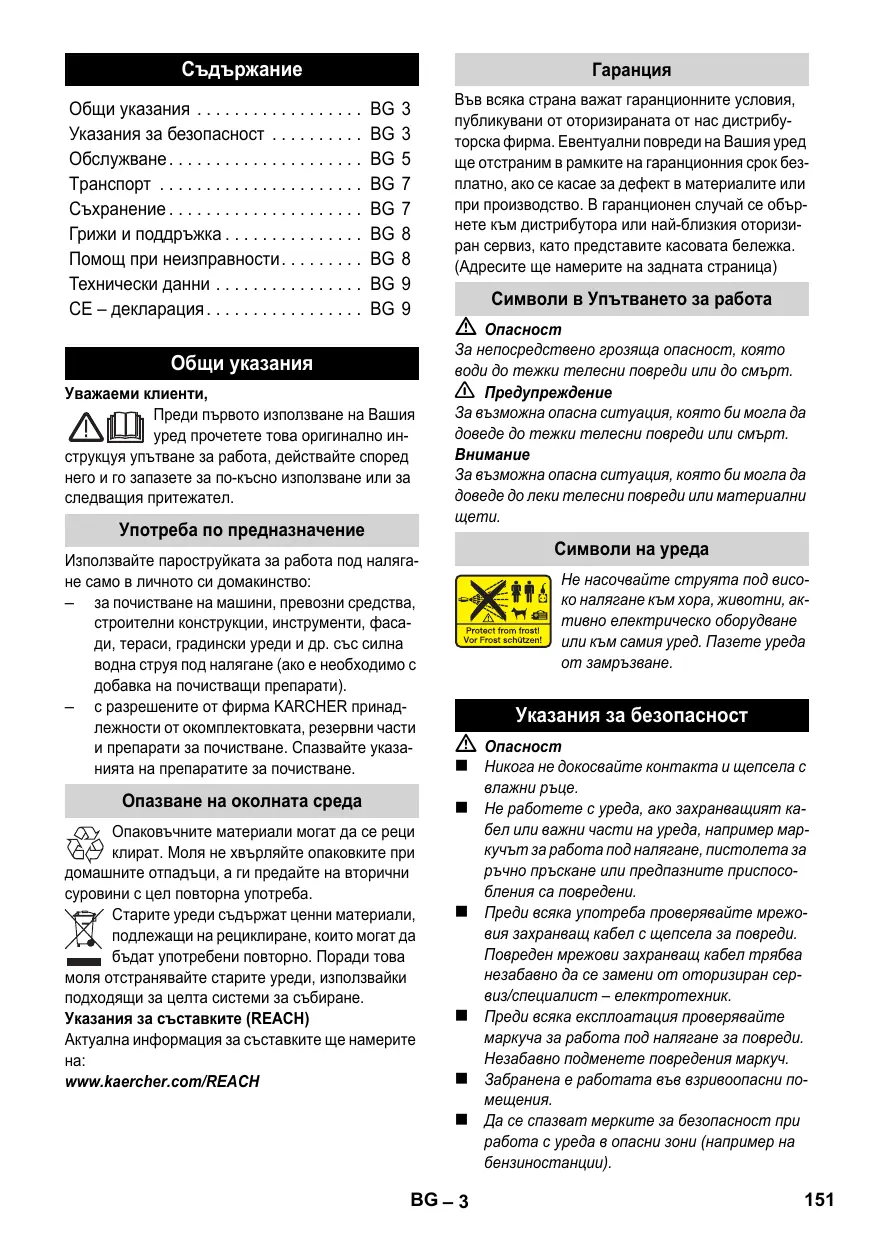

Общи указания Уважаеми клиенти, Преди първото използване на Вашия уред прочетете това оригинално инструкцуя упътване за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Употреба по предназначение Използвайте пароструйката за работа под налягане само в личното си домакинство: – за почистване на машини, превозни средства, строителни конструкции, инструменти, фасади, тераси, градински уреди и др. със силна водна струя под налягане (ако е необходимо с добавка на почистващи препарати). – с разрешените от фирма KARCHER принадлежности от окомплектовката, резервни части и препарати за почистване. Спазвайте указанията на препаратите за почистване. Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервиз, като представите касовата бележка. (Адресите ще намерите на задната страница) Символи в Упътването за работа

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт. 몇 Предупреждение За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт. За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални Символи на уреда Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Пазете уреда от замръзване. Указания за безопасност

Никога не докосвайте контакта и щепсела с влажни ръце. Опазване на околната среда Не работете с уреда, ако захранващият ка- Опаковъчните материали могат да се реци клират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба. Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Указания за съставките (REACH) Актуална информация за съставките ще намерите www.kaercher.com/REACH

BG – 3 бел или важни части на уреда, например маркучът за работа под налягане, пистолета за ръчно пръскане или предпазните приспособления са повредени. Преди всяка употреба проверявайте мрежовия захранващ кабел с щепсела за повреди. Повреден мрежови захранващ кабел трябва незабавно да се замени от оторизиран сервиз/специалист – електротехник. Преди всяка експлоатация проверявайте маркуча за работа под налягане за повреди. Незабавно подменете повредения маркуч. Забранена е работата във взривоопасни помещения. Да се спазват мерките за безопасност при работа с уреда в опасни зони (например на бензиностанции).

Струята под високо налягане може да бъде

опасна при неправилна употреба. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред. Не насочвайте струята под високо налягане към други или към себе си, за да почистите облеклото си или обувките си. Да не се обливат предмети, които съдържат опасни за здравето вещества (напр. азбест). Гумите на автомобилите и вентилите на автомобилните гуми могат да се повредят или спукат от високото налягане. Първият признак за това е обезцветяването на гумата. Повредените автомобилни гуми и вентили могат да доведат до фатални последици. При почистване оставете разстояние от поне 30 см! Опасност от експлозия! Не пръскайте възпламеняеми течности. Никога не засмуквайте течности, съдържащи разтворители, или неразредени киселини и разтворители! Такива са например бензин, разредители за бои или нафта. Силно разпръскваната струя е лесно възпламенима, експлозивна и отровна. Не използвайте ацетон, неразредени киселини и разтворители, защото те атакуват използваните в уреда Предупреждение Щепселът и куплунгът на удължителя трябва да бъдат водоустойчиви и не бива да се намират във вода. Неподходящите удължители могат да са опасни. На открито използвайте само съответно разрешените и съответно обозначение удължители с достатъчно напречно сечение: 1 - 10 м: 1,5 мм2; 10 - 30 м: 2,5 мм2 Винаги развивайте удължителя докрай от Маркучите за работа под налягане, арматурата и връзките са важни за безопасността на уреда. Използвайте само препоръчаните от производителя маркучи за работа под налягане, арматури и връзки. Този уред не е предназначен за обслужване от лица с ограничени физически, сензорни или умствени способности. Уредът не трябва да се използва от деца, младежи или неоторизирани лица. Децата трябва да бъдат под надзор, за да се гарантира, че няма да играят с уреда. Дръжте опаковъчното фолио далече от деца, съществува опасност от задушаване! Този уред е разработен за ползване на препарати за почистване, които се доставят или препоръчват от производителя. Използването на други препарати за почистване или химикали може да влоши надеждността и безопасността на уреда. Потребителят трябва да използва уреда според предписанията. Той трябва да се съобразява с даденостите на място и да внимава при работа с уреда дали наоколо няма Не използвайте уреда, ако в обсега се намират други лица, освен ако не носят защитно За защита от напръскване с вода или мръсотия носете подходящо предпазно облекло и предпазни очила/маска. При по-продължителни паузи изключете уреда от главния прекъсвач / прекъсвача на уреда или го извадете от щепсела. Не използвайте уреда при температури под 0 °C. За да избегнете повреди, при почистване осигурете минимално разстояние от 30 см между струята и боядисаните повърхности. По време на работа уредът да не се оставя без надзор. Внимавайте кабелът на уреда или удължителят да не се повредят или скъсат поради настъпване, прегъване, опъване или друго. Пазете кабела от топлина, масла и остри Всички електрически части и елементи в обсега на работа трябва да са защитени от водната струя. Уредът може да се включва само към електрически контакт, изпълнен от електротехник съгласно IEC 60364. Свръзвайте уреда само към променлив ток. Напрежението трябва да съответства на цитираното върху табелката на уреда напрежение. По причини на сигурността принципно препоръчваме задействането на уреда през защитно приспособление за падове в напрежението (макс. 30 mA). Почистване, при което се отделят маслосъдържащи отпадъчни води, напр., при миене на двигателя и долната част на корпуса, трябва да става само на мивки със сепаратор за масла. BG – 4

Предпазни приспособления Предпазните приспособления служат за защита на потребителя и не трябва да се променят или заобикалят. Ключ на уреда Прекъсвачът на уреда предотвратява непреднамереното пускане в експлоатация на уреда. Блокировка пистолет за ръчно пръскане Блокировката спира лоста на пистолета за ръчно пръскане и предотвратява непреднамерения старт на уреда. Преливен вентил с пневматичен прекъсвач Преливният вентил предотвратява надвишаването на допустимото работно налягане. Ако се освободи лостът на пистолета за ръчно пръскване, пневматичният контакт изключва помпата, струя високо налягане прекъсва. Ако лостът се придърпа, отново включва помпата. Предпоставки за устойчивост Преди всички дейности с уреда установете неговата устойчивост, за да избегнете злополуки или увреждания. – Устойчивостта на уреда е гарантирана, ако той бъде оставен на равна повърхност. Обем на доставката Обемът на доставка на уреда е изобразен на опаковката. При разопаковане проверете дали съдържанието е пълно. При липсващи принадлежности или при транспортни щети моля уведомете Вашия търговец. Описание на уреда В тази инструкция за употреба е описано максималното оборудване. В обема на доставка има разлики в зависимост от модела (вижте опаковката). Виж изображенията на страница 2 1 Извод за високо налягане 2 Прекъсвачи на уреда „0/OFF“ / „I/ON“ 3 Кука за съхранение на маркуча за работа под налягане и захранващия кабел 4 Дръжка за носене 5 Място за съхранение на стоманената тръба 6 Място за съхранение на пистолета за ръчно 7 Връзка за вода с вградена цедка 8 Всмукателен маркуч за почистващо средство 9 Куплунг за свързване към захранване с вода 10 Мрежови захранващ кабел с щепсел 11 Пистолет за ръчно пръскане 12 Блокировка пистолет за ръчно пръскане 13 Скоба за маркуча за работа под налягане 14 Маркуч за работа под налягане Опционални принадлежности 15 Въртяща се четка за миене 16 Четка за миене 17 Тръба за разпръскване с единична дюза 18 Тръба за разпръскване с мелачка за мръсотията 19 Тръба за разпраскване с регулиране на налягането (Vario Power) 20 Мрежичка за принадлежности Елементи от специалната окомплектовка Елементите от специалната окомплектовка разширяват възможностите за използване на Вашия уред. По-подробна информация ще получите от оторизирания представител за уредите KARCHER. BG – 5

на уреда и свържете със захранването с вода. Преди пускане в експлоатация Монтирайте приложените свободно към уреда части преди пускане в експлоатация. Виж изображенията на страница 2 Закрепване на транспортната дръжка. Скобата за маркуча за работа под налягане да се извади от пистолета за ръчно пръскане (напр. с плоска отвертка). Маркуча за работа под налягане да се постави на пистолета за ръчно пръскане. Притиснете скобата, докато се фиксира. Проверете сигурното свързване като дръпнете маркуча за работа под налягане.

Окачете мрежичката за принадлежности в показаната на изображението кука. Захранване с вода Съгласно валидните разпоредби не се позволява използване на уреда в мрежа та за питейна вода без разделител на системата. Използвайте подходящ разделител на системата на фирма KARCHER или като алтернатива разделител на системата съгл. EN 12729 тип BA. Преминалата през разделителя на системата вода се определя като негодна за пиене. Разделителят на системата трябва да бъде свързван винаги към захранването с вода, никога директно към уреда! Указание: Замърсяванията във водата могат да повредят помпата под високо налягане и принад лежностите. За защита си препоръчва използването на воден филтър на KARCHER (специална принадлежност, № за поръчка 4.730-059). Захранване с вода от водопровода Съблюдавайте разпоредбите на водоснабдителната компания. За параметрите за свързване виж табелката на уреда/техническите параметри. Използвайте усилен маркуч за вода (не е включен в доставката) с обичаен куплунг. (диаметър минимум 1/2 цола респ. 13 мм; дължина минимум 7,5 м). Завийте куплунга, доставен заедно с уреда, на мястото за свързване на уреда със захранването с вода. Поставете маркуча за водата върху куплунга

Пускане в експлоатация Сух ход при повече от 2 минути води до увреждания на помпа високо налягане. Ако уредът не създаде налягане в рамките на 2 минути, изключете уреда и подходете според указанията в глава "Помощ при неизправности“. Маркуча за работа под налягане да се свърже с извода за високо налягане на уреда. Поставете тръбата за разпръскване в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°. Отворете напълно крана за водата. Включете щепсела в контакта. Включете уреда „I/ON“. Експлоатация

Излизащата през дюзата за високо налягане струя вода упражнява отпор върху пистолета за ръчно пръскане. Осигурете си сигурно положение за стоеж, дръжте здраво пистолета за ръчно пръскане и тръбата за разпръскване. Деблокирайте лоста на пистолета за ръчно Издърпайте лоста, уредът се включва. Указание: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в Тръба за разпръскване с единична дюза За нормално почистване. Не е подходящ за работа с почистващо средство. Тръба за разпръскване с мелачка за За упорити замърсявания. Не е подходящ за работа с почистващо средство. Тръба за разпръскване с регулиране на налягането (Vario Power) За най-обичайните видове почистване. Работното налягане може да се регулира безстепенно между „Min“ и „Max“. В положение „Mix“ може да се дозира почистващ препарат. Отпуснете лоста на пистолета за пръскане на

Тръбата за разпръскване да се завърти в желаното положение. Четка за миене Подходяща за работа с почистващо средство. BG – 6 Въртяща се четка за миене Подходяща за работа с почистващо средство. Въртящата се четка за миене е много подходяща за миене на автомобили. При работа по четката за миене не бива да има мръсотия или други частици, опасност от увреждане на лака. Работа с почистващо средство За съответната задача за почистване използвайте само средства за почистване и поддръжка на KARCHER, тъй като те са разработени специално за използване с Вашия уред. Използването на други средства за почистване и поддръжка може да доведе до бързо износване и отмяна на претенциите за гаранция. Моля, информирайте се в специализираната търговска мрежа или изискайте информации от KARCHER. Изтеглете от корпуса желаната дължина на всмукателния маркуч за почистващи средства. Окачете всмукателния маркуч за почистващо средство в съд с разтвор на почистващо средство. Отделете тръбата за разпръскване от пистолета за ръчно пръскане. Работете само с пистолета за ръчно пръскане. Указание: По този начин при експлоатация почистващият транспорт се смесва с водната Препоръчителен метод на почистване Напръскайте сухата повърхност с малко препарат за почистване и оставете да подейства (но да не изсъхва). Разтворената мръсотия да се изплакне със струя под високо налягане. Прекъсване на работа Отпуснете лоста на пистолета за пръскане на

Блокирайте лоста на пистолета за ръчно пръскане. При прекъсване на работа за по-продължително време (над 5 минути), изключете допълнително уреда „0/OFF“. Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно

Край на работата Само отделете маркуча за работа под налягане от пистолета за ръчно пръскане или от уреда, ако в системата няма налично налягане. След работа с почистващия препарат: Работете с уреда около 1 минута, за да се изплакне. Отпуснете лоста на пистолета за пръскане на Изключете уреда „0/OFF“. Затворете крана за водата. Притиснете лоста на пистолета за пръскане на ръка, за да освободите системата от остатъчното налягане. Блокирайте лоста на пистолета за ръчно пръскане. Отделете уреда от захранването с вода. Издърпайте щепсела. Tранспoрт За да се избегнат злополуки или наранявания при транспортиране, вземете под внимание теглото на уреда (виж техническите данни). Ръчен транспорт Повдигнете уреда за дръжката и го носете. Транспорт в превозни средства Осигурете уреда против изплъзване и преобръщан.

За да се избегнат злополуки или наранявания при избора на мястото за съхранение, вземете под внимание теглото на уреда (виж техническите

Съхранение на уреда Преди по-продължително съхранение, напр. през зимата спазвайте допълнително указанията в гла ва Поддръжка. Уредът се поставя върху равна плоскост. Фиксирайте тръбата за разпръскване в мястото й за съхранение. Поставете пистолета за ръчно пръскане в мястото за съхранение на пистолета за ръчно Приберете захранващия кабел, маркуча за работа под налягане и принадлежностите в уре

Защита от замръзване Помощ при неизправности

Уреда и принадлежностите да се пазят от замръзване. Уредът и принадлежностите се разрушават при замръзване, ако са напълно изпразнени от вода. За да се избегнат увреждания: Изпразнете уреда напълно от водата: Включете уреда без подвързан маркуч за работа под налягане и без подвързано захранване с вода (макс. 1 мин) и изчакайте, докато от извода за високо налягане спре да излиза вода. Изключете уреда. Уреда и всички принадлежности да се съхраняват в защитено от замръзване място. Можете сами да отстраните дребните повреди, като следвате дадените по-долу описания. В случай на съмнение се обърнете към оторизиран

Преди всякакви работи по поддръжката уредът да се изключва и щепселът да се изважда от контакта. Ремонтни работи и работи по електрическите елементи могат да се извършват само от оторизиран сервиз. Уредът не работи Издърпайте лоста на пистолета за ръчно пръскане, уредът се включва. Проверете дали посоченото на типовата табелката напрежение съвпада с напрежението на източника на ток. Проверете захранващия кабел за увреждане. Уредът не достига налягане Обезвъздушаване на уреда: Включете уреда без маркуч за работа под налягане и изчакайте (макс. 2 минути), докато водата започне да излиза без мехурчета от извода за високо налягане. Изключете уреда и отново подвържете маркуча за работа под налягане. Проверете захранването с вода. Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода. Силни колебания в налягането Почистване на дюза високо налягане: Махнете замърсяванията от отвора на дюзата с помощта на игла и изплакнете с вода напред. Проверете дебита на водата. Уредът не е херметичен Малката липса на херметичност на уреда е обусловена технически. При силна липса на херметичност се обърнете към оторизиран Почистващото средство не се засмуква Отделете тръбата за разпръскване от пистолета за ръчно пръскане и работете само с пистолета за ръчно пръскане или използвайте тръбата за разпръскване и я завъртете в положение „Mix“ Почистете филтъра на всмукателния маркуч за почистващо средство. Проверете всмукателния маркуч за почистващо средство за огънати места. Грижи и поддръжка

Преди всякакви работи по поддръжката уредът да се изключва и щепселът да се изважда от контакта. Преди по-продължително съхранение, например през зимата: Изтеглете филтъра от всмукателния маркуч за почистващо средство и по почистете под течаща вода. Изтеглете цедката от връзката за крана за вода с помощта на плоски клещи и я почистете под течаща вода.

Уредът не се нуждае от поддръжка. Резервни части Използвайте само оригинални резервни части на KARCHER. Списък на резервните части ще намерите в края на настоящото Упътване за работа.

BG – 8 Технически данни Електрическо захранване

Декларация за съответствие на ЕО 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 А Консумацията на ток Присъединителна мощност Градус на защита Клас защита Предпазител (инертен) Захранване с вода Температура на постъпващата 40 °C вода (макс.) Дебит за постъпващата вода 7 л/мин Налягане на постъпващата вода 0,2-1,2 MPa Данни за мощността Работно налягане 8 MPa Максимално допустимо налягане 10 MPa Дебит, вода 5,2 л/мин Дебит, препарати за почистване 0,3 л/мин Сила на отпора на пистолета за ръчно 10 N Тегло, в готовност за работа с принадлежности без място за съхранение на принад- 4,7 кг с място за съхранение на принадлеж- 4,9 кг Установени стойности съгласно EN 60335-2-79 Стойност на вибрациите в областта <2,5 м/сек2 на дланта – ръката 0,3 м/сек2 Несигурност K Ниво на звука LpA 75 dB(A) Неустойчивост KpA 3 dB(A) Ниво на звукова мощност LWA + неус- 91 dB(A) тойчивост KWA Запазваме си правото на технически изменения! С настоящото декларираме, че цитираната подолу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕО. При промени на машината, които не са съгласувани с нас, настоящата декларация губи

Гарантирано: Подписалите действат по възложение и като пълномощници на управителното тяло. CEO Head of Approbation пълномощник по документацията: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2013/01/01 BG – 9
