MANUALE UTENTE K2105 KARCHER

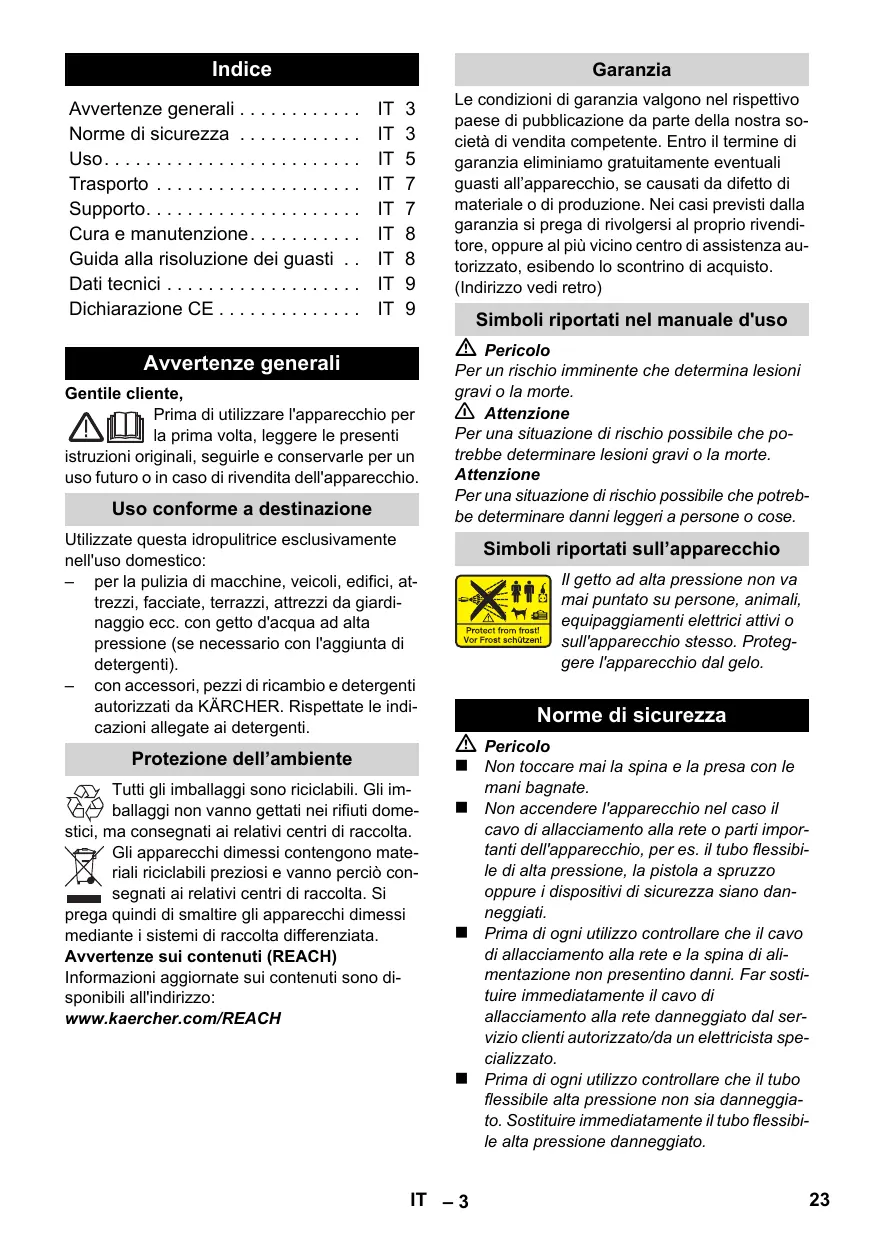

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Simboli riportati nel manuale d'uso Pericolo Avvertenze generali Gentile cliente, Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio. Uso conforme a destinazione Utilizzate questa idropulitrice esclusivamente nell'uso domestico: – per la pulizia di macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti). – con accessori, pezzi di ricambio e detergenti autorizzati da KÄRCHER. Rispettate le indicazioni allegate ai detergenti. Protezione dell’ambiente Per un rischio imminente che determina lesioni gravi o la morte. 몇 Attenzione Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte. Attenzione Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose. Simboli riportati sull’apparecchio Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo. Norme di sicurezza Pericolo Non toccare mai la spina e la presa con le Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH mani bagnate. Non accendere l'apparecchio nel caso il cavo di allacciamento alla rete o parti importanti dell'apparecchio, per es. il tubo flessibile di alta pressione, la pistola a spruzzo oppure i dispositivi di sicurezza siano danneggiati. Prima di ogni utilizzo controllare che il cavo di allacciamento alla rete e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato. Prima di ogni utilizzo controllare che il tubo flessibile alta pressione non sia danneggiato. Sostituire immediatamente il tubo flessibile alta pressione danneggiato. IT – 3

E' vietato l'utilizzo in ambienti a rischio di

esplosione. In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. Getti ad alta pressione possono risultare pericolosi se usati in modo improprio. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Non puntare il getto ad alta pressione su altri o su se stessi per pulire indumenti o calzature. Non spruzzare oggetti che possano contenere sostanze tossiche (per es. amianto). Pneumatici/valvole di pneumatici possono essere danneggiati e scoppiare se trattati con getto ad alta pressione. Il primo segno è dato dal cambiamento del colore del pneumatico. Pneumatici/valvole di pneumatici danneggiati possono essere pericolosissimi. Mantenere una distanza del getto di almeno 30 cm durante la pulizia! Rischio di esplosione! Non nebulizzare alcun liquido infiammabile. Non aspirare mai liquidi contenenti solventi o acidi allo stato puro o solventi! Ne fanno parte per es. benzina, diluenti per vernici o gasolio. La nebbia di polverizzazione è altamente infiammabile, esplosiva e velenosa. Non utilizzare acetone, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio. Attenzione La spina di alimentazione ed il collegamento del cavo prolunga utilizzato devono essere a tenuta d'acqua e non devono trovarsi in acqua. Prolunghe non adatte possono risultare pericolose. All'aperto utilizzate solo prolunghe autorizzate e previste per quell'utilizzo con sezione di conduzione sufficiente:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Estrarre il cavo prolunga sempre completamente dall'avvolgicavo. I tubi flessibili alta pressione, i raccordi e i giunti di accoppiamento sono importanti per la sicurezza dell'apparecchio. Utilizzare esclusivamente tubi flessibili alta pressione, raccordi e giunti di sicurezza raccomandati dal produttore. Questo apparecchio non è indicato ad essere utilizzato da persone con limitate capacità fisiche, sensoriali o mentali. L'apparecchio non deve essere utilizzato da bambini e da persone non autorizzate. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio. Tenere le pellicole di imballaggio fuori dalla portata dei bambini. Rischio di asfissia! Questo apparecchio è stato concepito per essere utilizzato con i detergenti forniti dal produttore o da esso raccomandati. L'utilizzo di altri detergenti o agenti chimici può compromettere la sicurezza dell'apparecchio. L'operatore deve utilizzare l'apparecchio in modo conforme a destinazione. Deve tener conto delle condizioni presenti in loco e durante il lavoro con l'apparecchio fare attenzione alle persone nelle vicinanze. Non utilizzare l'apparecchio in presenza di persone nelle immediate vicinanze, a meno che non indossino gli indumenti protettivi adeguati. Per proteggersi dagli spruzzi d'acqua o di sporco indossare indumenti e occhiali di protezione adatti. Attenzione In caso di pause di esercizio prolungate disattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio o tirare la spina di rete. Non utilizzare l'apparecchio in caso di temperature inferiori a 0 °C. Mantenere una distanza minima di 30 cm del getto durante la pulizia di superfici verniciate, in modo da evitare danneggiamenti. Non lasciare mai l'apparecchio incustodito quando è acceso. Prestare attenzione che il cavo di allacciamento alla rete o il cavo prolunga non vengano danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere i cavi di rete contro il caldo eccessivo, olio e spigoli vivi. Tutti i componenti conduttori nell'area di lavoro devono essere protetti contro i getti di acqua. Allacciare l'apparecchio solo ad un collegamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364. Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio. Per motivi di sicurezza si consiglia in linea di principio di utilizzare l'apparecchio solo con un interruttore differenziale (max. 30 mA). IT – 4 I lavori di pulizia durante i quali si produce acqua di scarico contenente olio, per es.la pulizia di motori, di sottoscocche vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio. Dispositivi di sicurezza Attenzione I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere utilizzati al di fuori della loro funzione. Interruttore dell'apparecchio L'interruttore dell'apparecchio impedisce l'azionamento accidentale dell'apparecchio. Blocco della pistola a spruzzo Il dispositivo di blocco inibisce la leva della pistola a spruzzo ed impedisce l'azionamento accidentale dell'apparecchio. Valvola di troppopieno con pressostato La valvola di troppo pieno impedisce che venga superata la pressione di esercizio massima consentita. Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa. Presupposti per la stabilità Attenzione Prima di qualsiasi intervento con o sull'apparecchio è necessario renderlo stabile per evitare incidenti o danneggiamenti. – La stabilità dell'apparecchio è garantita quando viene posizionato su una superficie piana. Uso Fornitura La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore. Descrizione dell’apparecchio In questo manuale d'uso è descritta la dotazione massima. In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio). Figure vedi pag. 2 1 Attacco alta pressione 2 Interruttore dell'apparecchio „0/OFF“ / „I/ON“ 3 Gancio di conservazione per tubo flessibile di alta pressione e cavo di allacciamento alla rete 4 Maniglia di trasporto 5 Custodia per lancia 6 Custodia per pistola a spruzzo 7 Collegamento dell'acqua con filtro montato 8 Tubo flessibile di aspirazione per detergente (con filtro) 9 Giunto per collegamento dell'acqua 10 Cavo di allacciamento alla rete con connettore 11 Pistola a spruzzo 12 Blocco della pistola a spruzzo. 13 Morsetto per tubo flessibile di alta pressione 14 Tubo flessibile alta pressione Accessori opzionali 15 Spazzola di lavaggio rotante 16 Spazzola di lavaggio 17 Lancia con ugello alta pressione 18 Lancia con fresa per lo sporco 19 Lancia con regolazione della pressione (Vario Power) 20 Rete per accessori Accessori optional Gli accessori optional aumentano le possibilità di utilizzo dell'apparecchio. Maggiori informazioni sono a vostra disposizione dal vostro rivenditore KÄRCHER. IT – 5

Figura Prima della messa in funzione Avvitare il giunto fornito sul collegamento ac- Prima della messa in funzione montare i componenti singoli dell'apparecchio. Figure vedi pag. 2 Figura Fissare la maniglia per il trasporto. Figura Estrarre il morsetto del tubo flessibile di alta pressione dalla pistola a spruzzo (utilizzando per es. un cacciavite a taglio). Figura Introdurre il tubo di alta pressione alla pistola a spruzzo. Introdurre il morsetto fino al suo aggancio. Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione. Opzionale Figura Agganciare la rete per accessori al gancio illustrato nella figura. Alimentazione dell'acqua Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza disgiuntore di rete sulla rete di acqua potabile. Utilizzare un idoneo disgiuntore di rete della ditta KÄRCHER oppure in alternativa un disgiuntore di rete secondo la normativa EN 12729 Tipo BA. L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile. Attenzione Collegare il sezionatore del sistema sempre all’alimentazione idrica, mai direttamente all’apparecchio! Avviso: Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtro per l'acqua KÄRCHER (accessorio speciale, N. ordine 4.730-059). Alimentazione da rete idrica Rispettare le disposizioni fornite dalla società per l'approvvigionamento idrico. Valori di collegamento: vedi targhetta e Dati tecnici. Utilizzare un tubo flessibile per l'acqua rafforzato di tessuto (non in dotazione) con un giunto commerciale. (Diametro minimo 1/2 pollici o 13 mm; Lunghezza minima 7,5 m).

qua dell'apparecchio. Inserire il tubo flessibile acqua sul giunto dell'apparecchio e collegarlo all'alimentazione idrica. Messa in funzione Attenzione Un funzionamento a secco di oltre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparecchio non produca alcuna pressione entro 2 minuti, disattivare l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti“. Figura Collegare il tubo flessibile alta pressione all'attacco alta pressione dell'apparecchio. Figura Inserire la lancia sulla pistola a spruzzo e fissarla con una rotazione di 90°. Aprire completamente il rubinetto. Inserire la spina in una presa elettrica. Accendere l'apparecchio „I/ON“. Funzionamento

Pericolo L'uscita del getto d'acqua dall'ugello alta pressione causa una forza repulsiva della pistola a spruzzo. Assumere una posizione sicura, tenere con forza la pistola a spruzzo e la lancia. Figura Sbloccare la leva della pistola a spruzzo. Tirare la leva e l'apparecchio si attiva. Avviso: Quando si rilascia la leva, l'apparecchio si spegne. L’alta pressione nel sistema resta invariata. Lancia con ugello alta pressione Per compiti di pulizia normali. Non adatto per interventi con detergenti. Lancia con fresa per lo sporco Per lo sporco più resistente. Non adatto per interventi con detergenti. Lancia con regolazione della pressione (Vario Power) Per i compiti di pulizia più comuni. La pressione di esercizio può essere regolata in continuo tra "Min“ e "Max“. In posizione „Mix“ è possibile aggiungere del detergente. Rilasciare la leva della pistola a spruzzo. Figura Ruotare la lancia sulla posizione desiderata. IT – 6 Spazzola di lavaggio Adatto per interventi con detergenti. Spazzola di lavaggio rotante Adatto per interventi con detergenti. La spazzola di lavaggio rotante è particolarmente indicata per pulire la macchina. Attenzione La spazzola di lavaggio durante gli interventi deve essere priva di sporco o altre particelle, rischio di danneggiare la vernice. Operare con detergente Utilizzare per il relativo intervento di pulizia solo detergenti e prodotti di cura KÄRCHER poiché sviluppati appositamente per l’utilizzo con il vostro apparecchio. L’utilizzo di altri detergenti e prodotti di cura può determinare una più rapida usura e la cancellazione dei diritti di garanzia. Per maggiori informazioni rivolgetevi ai negozi specializzati o direttamente a KÄRCHER. Estrarre dall'alloggiamento il tubo flessibile di aspirazione per detergente necessario. Appendere il tubo flessibile di aspirazione per detergente in un contenitore con una soluzione detergente. Staccare la lancia dalla pistola a spruzzo. Operare solo con la pistola a spruzzo. Avviso: In questo modo durante il funzionamento al getto d'acqua viene aggiunta la soluzione detergente. Metodo di pulizia consigliato Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta. Sciacquare lo sporco sciolto con il getto alta pressione. Terminare il lavoro Attenzione Scollegare il tubo flessibile di alta pressione dalla pistola a spruzzo o l'apparecchio solo quando la pressione è scaricata dal sistema. Dopo gli interventi con il detergente: Sciacquare l'apparecchio in funzione per circa 1 minuto. Rilasciare la leva della pistola a spruzzo. Spegnere l'apparecchio „0/OFF“. Chiudere il rubinetto. Premere la leva della pistola a spruzzo in modo da scaricare la pressione ancora presente nel sistema. Figura Bloccare la leva della pistola a spruzzo. Scollegare l'apparecchio dall'alimentazione idrica. Staccare la spina. Trasporto Attenzione Per prevenire incidenti o lesioni durante il trasporto è necessario rispettare il peso dell'apparecchio (vedi dati tecnici). Posizione manuale Sollevare l'apparecchio con l'apposito manico e trasportarlo. Posizione in veicoli Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi. Supporto Interrompere il funzionamento Rilasciare la leva della pistola a spruzzo. Figura Bloccare la leva della pistola a spruzzo. Durante pause di lavoro prolungate (più di 5 Attenzione Per prevenire incidenti o lesioni nella scelta del luogo di stoccaggio è necessario rispettare il peso dell'apparecchio (vedi dati tecnici). min.) spegnere anche l'apparecchio „0/ OFF“. Introdurre la pistola a spruzzo nella custodia per la pistola a spruzzo. IT – 7

Deposito dell’apparecchio Guida alla risoluzione dei guasti Prima di depositi di lunga durata, per es. in inverno, rispettare anche le avvertenze riportate al capitolo Cura. Depositare la spazzatrice su una superficie piana. Far innestare la lancia nell'apposito alloggiamento. Introdurre la pistola a spruzzo nella custodia per la pistola a spruzzo. Conservare il cavo di allacciamento alla rete, il tubo flessibile di alta pressione e gli accessori all'apparecchio. Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato. Pericolo Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato. L'apparecchio non funziona Tirare la leva della pistola a spruzzo e l'apparecchio si attiva. Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della fonte di energia. Verificare la presenza di eventuali danni sul cavo di allacciamento alla rete. L'apparecchio non raggiunge pressione Eliminare l'aria dall' apparecchio: Accendere l'apparecchio senza il tubo flessibile di alta pressione collegato ed attendere (max. 2 minuti) finché l’acqua che fuoriesce sia priva di bolle d’aria dal raccordo di alta pressione. Spegnere l'apparecchio e collegare il tubo flessibile di alta pressione. Controllare l'alimentazione idrica. Estrarre il filtro nel raccordo dell'acqua con una pinza piatta e lavarlo sotto acqua corrente. Forti variazioni di pressione Pulire l’ugello ad alta pressione: Rimuovere con un ago lo sporco dai fori degli ugelli e sciacquare con acqua dalla parte anteriore. Controllare l'afflusso di acqua. L'apparecchio perde Alcune cause tecniche fanno sì che ci sia una lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato. Il detergente non viene aspirato Scollegare la lancia dalla pistola a spruzzo manuale e lavorare solo con la pistola a spruzzo o la lancia con il regolatore della pressione e ruotare in posizione „Mix“ Pulire il filtro sul tubo flessibile di aspirazione per detergente. Controllare se il tubo flessibile di aspirazione per detergente presenti delle incrinature. Antigelo Attenzione Proteggere l'apparecchio e gli accessori dal gelo. L'apparecchio e gli accessori saranno distrutti dal gelo se non saranno svuotati completamente dell'acqua contenuta in essi. Per prevenire danni: Svuotare completamente l'acqua dall'apparecchio: accendere l'apparecchio senza il tubo flessibile di alta pressione collegato e senza l'alimentazione idrica collegata (max. 1 min) ed attendere fino a quando dal raccordo di alta pressione non fuoriesce più dell'acqua. Spegnere l’apparecchio. Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo. Cura e manutenzione Pericolo Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Cura Prima di depositi di lunga durata, per es. in inverno: Staccare il filtro dal tubo flessibile di aspirazione per detergente e lavarlo sotto acqua corrente. Estrarre il filtro nel raccordo dell'acqua con una pinza piatta e lavarlo sotto acqua corrente. Manutenzione L'apparecchio è senza manutenzione. Ricambi Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso.

IT – 8 Dati tecnici Collegamento elettrico Tensione Dichiarazione di conformità CE 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Potenza assorbita Potenza allacciata Grado di protezione Classe di protezione Protezione rete (fusibile ritardato) Collegamento acqua Temperatura in entrata (max.) 40 °C Portata (min.) 7 l/min Pressione in entrata 0,2-1,2 MPa Prestazioni Pressione di esercizio 8 MPa Pressione max. consentita 10 MPa Portata, acqua 5,2 l/min Portata, detergente 0,3 l/min Forza repulsiva della pistola a spruz- 10 N Peso, pronto all'uso con accessori senza custodia degli accessori 4,7 kg con custodia degli accessori 4,9 kg Valori rilevati secondo EN 60335-2-79 Valore di vibrazione mano-braccio <2,5 m/s2 Dubbio K 0,3 m/s2 Pressione acustica LpA 75 dB(A) Dubbio KpA 3 dB(A) Pressione acustica LWA + Dubbio 91 dB(A) KWA Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Idropulitrice Modelo: 1.673-xxx Direttive CE pertinenti 2006/42/CE (+2009/127/CE) 2004/108/CE 2000/14/CE 2011/65/CE Norme armonizzate applicate EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V Livello di potenza sonora dB(A) Misurato: Garantito: I firmatari agiscono su incarico e con la procura dell’amministrazione. Con riserva di modifiche tecniche! CEO Head of Approbation Responsabile della documentazione: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/01/01 IT – 9
