KASUTUSJUHEND K2105 KARCHER

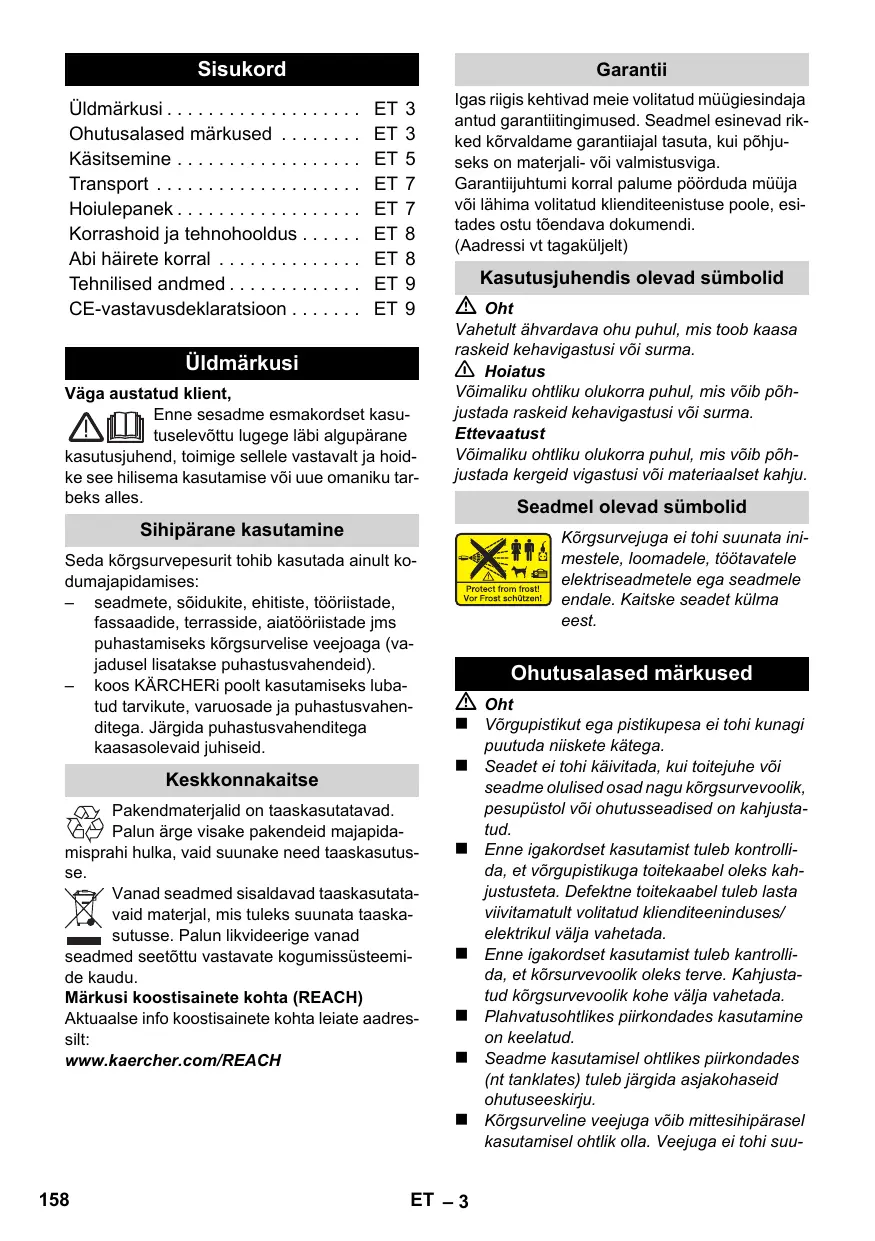

Üldmärkusi Väga austatud klient, Enne sesadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. (Aadressi vt tagaküljelt) Kasutusjuhendis olevad sümbolid Oht Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 Hoiatus Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma. Ettevaatust Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju. Seadmel olevad sümbolid Sihipärane kasutamine Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises: – seadmete, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiatööriistade jms puhastamiseks kõrgsurvelise veejoaga (vajadusel lisatakse puhastusvahendeid). – koos KÄRCHERi poolt kasutamiseks lubatud tarvikute, varuosade ja puhastusvahenditega. Järgida puhastusvahenditega kaasasolevaid juhiseid. Keskkonnakaitse Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötavatele elektriseadmetele ega seadmele endale. Kaitske seadet külma eest. Ohutusalased märkused Oht Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega. Seadet ei tohi käivitada, kui toitejuhe või

ET – 3 seadme olulised osad nagu kõrgsurvevoolik, pesupüstol või ohutusseadised on kahjustatud. Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitekaabel oleks kahjustusteta. Defektne toitekaabel tuleb lasta viivitamatult volitatud klienditeeninduses/ elektrikul välja vahetada. Enne igakordset kasutamist tuleb kantrollida, et kõrsurvevoolik oleks terve. Kahjustatud kõrgsurvevoolik kohe välja vahetada. Plahvatusohtlikes piirkondades kasutamine on keelatud. Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju. Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik olla. Veejuga ei tohi suu-

nata inimestele, loomadele, pingestatud elektriseadmetele ega seadmele endale. Kõrgsurvejuga ei tohi suunata teistele inimestele ega iseendale, et puhastada riideid või jalanõusid. Mitte pritsida esemeid, mis sisaldavad tervisele ohtlikke materjale (nt asbesti). Kõrgsurveline veejuga võib kahjustada või purustada sõidukite rehvid/rehviventiilid. Selle ohu esimeseks tundemärgiks on rehvi värvuse muutus. Vigastatud sõiduki rehvid/ rehviventiilid on eluohtlikud. Puhastamisel peab vahekaugus olema vähemalt 30 cm! Plahvatusoht! Ärge piserdage põlevaid vedelikke. Mitte kunagi ei tohi seadmesse imeda lahusteid sisaldavat vedelikku või lahjendamata happeid ja lahusteid! Selliste ainete hulka kuuluvad nt bensiin, värvivedeldi ja kütteõli. Pihustumisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine. Mitte kasutada atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale. Hoiatus Toitepistik ja pikenduskaabli ühendus peavad olema veekindlad ega tohi lebada vees. Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga pikendusjuhtmeid:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Pikendusjuhe tuleb kaablitrumlilt alati täielikult maha kerida. kõrgsurvevoolikud, liitmikud ja ühendused on seadme ohutuse seisukohalt olulised osad. Kasutada ainult tootja soovitatud kõrgsurvevoolikuid, liitmikke ja ühendusi. See seade ei ole ette nähtud kasutamiseks isikute poolt, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud. Lapsed ega instrueerimata isikud ei tohi seadmega töötada. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi. Hoidke pakendikiled lastele kättesaamatuna - lämbumisoht! Antud seade töötati välja kasutamiseks tootja poolt tarnitava ja soovitatud puhastusvahendiga. Muude puhastusvahendite või kemikaalide kasutamine võib seadme töökindlust vähendada. Seadet tuleb kasutada selle otstarbe kohaselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades pöörata tähelepanu ka läheduses viibivatele inimestele. Ärge kasutage seadet, kui tööpiirkonnas viibib kõrvalisi isikuid, sel juhul peavad need isikud kandma kaitserõivastust. Kaitseks tagasipritsiva vee ja mustuse eest kasutada sobivat kaitseriietust ja kaitseprille. Ettevaatust Kui seade pikemat aega ei tööta, tuleb see pealülitist / seadme lülitist välja lülitada või toitepistik välja tõmmata. Ärge kasutage seadet temperatuuridel alla 0 °C. Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi. Töötavat seadet ei tohi mitte kunagi jätta järelevalveta. Jälgida, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul viisil. Toitejuhtmed peavad olema kaitstud kuumuse, õli ja teravate servade eest. Kõik töötamispiirkonnas asuvad pingestatud detailid peavad olema veejugade eest kaitstud. Seadet tohib ühendada ainult pistikupessa, mis on elektrimontööri poolt paigaldatud vastavalt standardile IEC 60364. Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele. Ohutuskaalutlustel soovitame põhimõtteliselt kasutada seadet rikkevoolu kaitselülitiga (maks. 30 mA). Puhastustöid, mille juures tekib õline heitvesi, nt mootoripesu, aluspõhja pesu, võib teha ainult õlieraldiga pesuväljakul. ET – 4

Käsitsemine Ohutusseadised Ettevaatust Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada. Seadme lüliti Seadme lüliti hoiab ära seadme kogemata käimapaneku. Pesupüstoli lukustus Lukustus blokeerib pesupüstoli hoova ja takistab seadme kogemata käivitamist. Survelülitiga ülevooluventiil Ülevooluventiil takistab lubatud töörõhu ületamist. Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse. Stabiilse asendi eeldused Ettevaatust Enne igasugust tegevust seadmega või seadme juures tuleb tagada stabiilne asend, et vältida õnnetusjuhtumeid või vigastusi. – Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale.

Tarnekomplekt Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele. Seadme osad Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit). Joonised vt lk 2 1 Kõrgsurveühendus 2 Seadme lüliti „0/VÄLJAS“ / „I/SEES“ 3 Konks kõrgsurvevooliku ja toitekaabli hoidmiseks 4 Kandekäepide 5 Joatoru hoiukoht 6 Pesupüstoli hoiukoht 7 Veevõtuliitmik, sisseehitatud sõelaga 8 Puhastusvahendi sissevõtuvoolik (filtriga) 9 Ühendusdetail veevõtuliitmikule 10 Toitepistikuga toitekaabel 11 Pesupüstol 12 Pesupüstoli lukustus 13 Kõrgsurvevooliku klamber 14 Kõrgsurvevoolik Lisavarustusse kuuluvad tarvikud 15 Pöörlev pesuhari 16 Pesuhari 17 Pritsetoru kõrgsurveotsikuga 18 Pritsetoru mustusefreesiga 19 Rõhu reguleerimisega joatoru (Vario Power) 20 Tarvikute võrk Erivarustus Erivarustus laiendab seadme kasutusvõimalusi. Täpsemat teavet selle kohta saab KÄRCHERi volitatud edasimüüjalt. ET – 5 Enne seadme kasutuselevõttu Kasutuselevõtt Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad. Joonised vt lk 2 Joonis Kinnitage kandekäepide. Joonis Tõmmake kõrgsurvevooliku klamber pesupüstolist välja (nt kruvikeerajaga). Joonis Torgake kõrgsurvevoolik pesupüstolile. Suruge klamber sisse, kuni see asendisse fikseerub. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel. Lisavarustus Joonis Riputage tarvikute võrk joonisel kujutatud konksu külge. Ettevaatust Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minuti vältel rõhku, tuleb see välja lülitada ja toimida vastavalt peatükis "Abi häirete korral" toodud juhistele. Joonis Ühendage kõrgsurvevoolik masina kõrgsurveliitmikuga. Joonis Torgake joatoru pesupüstolile ja fikseerige, pöörates seda 90°. Avage veekraan täielikult. Torgake võrgupistik seinakontakti. Lülitage masin sisse „I/SEES“. Veevarustus Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigaldatud süsteemieraldajata. Kasutada tuleb firma KÄRCHER sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat.Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik. Ettevaatust Ühendage tagasivoolutakisti alati veevarustusega, mitte kunagi vahetult seadme külge! Märkus: Vees olev mustus võib vigastada kõrgsurvepumpa ja tarvikuid. Kaitseks soovitatakse kasutada KÄRCHERi veefiltrit (lisavarustus, tellimisnr 4.730-059). Veevarustus veevärgist Jälgige veevärgiettevõtte eeskirju. Ühendamiseks vajalikke andmeid vt tüübisildilt/ tehnilisest dokumentatsioonist. Kasutada tuleb tekstiiliga tugevdatud veevoolikut (ei sisaldu tarnekomplektis) kaubanduses saadaoleva liitmikuga. (Läbimõõt vähemalt 1/2 tolli või vastavalt 13 mm; pikkus vähemalt 7,5 m). Joonis Keerake kaasasolev ühendusdetail seadme veevõtuliitmiku külge. Asetage veevoolik seadme ühendusdetailile ja ühendage veevarustusega. Käitamine

Oht Kõrgsurveotsikust väljuva veejoa tõttu mõjub pesupüstolile reaktiivjõud. Seiske kindlalt paigal ning hoidke pesupüstolit ja joatoru tugevasti kinni. Joonis Vabastage pesupüstoli hoob. Tõmmake uuesti hoovast, seade lülitub tööle. Märkus: Kui hoovast jälle lahti lastakse, lülitub masin uuesti välja. Süsteemis säilib kõrgrõhk. Pritsetoru Kõrgsurveotsikuga Tavapäraste puhastustööde jaoks. Ei sobi puhastusvahendiga töötamiseks. Mustusefreesiga pritsetoru Tugevalt määrdunud pindade jaoks. Ei sobi puhastusvahendiga töötamiseks. Rõhu reguleerimisega joatoru (Vario Power) Kõige tavalisemateks puhastustöödeks. Töörõhku saab sujuvalt reguleerida „Min“ ja „Max“ vahel. Asendis „Mix“ saab lisada puhastusvahendit. Vabastage pesupüstoli päästik. Joonis Keerake joatoru soovitud asendisse. Pesuhari Sobib puhastusvahendiga töötamiseks. Pöörlev pesuhari Sobib puhastusvahendiga töötamiseks. Pöörlev pesuhari sobib eriti autode puhastamiseks. Ettevaatust Pesuharjal ei tohi töötades olla mustust ega muid osakesi - värvi rikkumise oht. ET – 6

Töötamine puhastusvahendiga Transport Kasutage puhastamiseks eranditule KÄRCHER puhastus- ja hooldusvahendeid, sest need on välja töötatud spetsiaalselt teie seadmega kasutamiseks. Teiste puhastus- ja hooldusvahendite kasutamine võib põhjustada kiiremat kulumist ja garantiiõiguse kaotamist. Palun küsige spetsialiseeritud kauplustest või pöörduge info saamiseks otse KÄRCHER poole. Puhastusvahendi imivoolik soovitud pikkuses korpusest välja kerida. Riputage puhastusvahendi imivoolik puhastusvahendi anumasse. Võtke joatoru pesupüstoli küljest ära. Töötage ainult pesupüstoliga. Märkus: Nii lisatakse töö käigus puhastusvahendi lahus veejoale. Soovitatav puhastusmeetod Puhastusvahend piserdada säästlikult kuivale pinnale ja lasta mõjuda (mitte kuivatada). Lahtileotatud mustus kõrgsurvejoaga maha pesta. Ettevaatust Et vältida transportimisel õnnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed). Töö katkestamine Vabastage pesupüstoli päästik. Joonis Blokeerige pesupüstoli hoob. Pikematel tööpausidel (üle 5 minuti) lülitage Käsitsi transportimine Tõstke seade kandesangast üles ja kandke. Transportimine sõidukites Kinnitage seade libisemise ja ümbermineku vastu. Hoiulepanek Ettevaatust Et vältida transportimisel õnnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed). Seadme ladustamine Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid. Pange pühkimismasin tasasele pinnale. Laske joatoru fikseeruda joatoru kinnituskohta. Torgake pesupüstol pesupüstoli hoidikusse. Toitejuhet, kõrgsurvevoolikut ja tarvikuid hoida seadme juures. seade lisaks ka välja "0/VÄLJAS". Jäätumiskaitse Torgake pesupüstol pesupüstoli hoidikusse. Töö lõpetamine Ettevaatust Lahutage kõrgsurvevoolik pesupüstolilt või seadme küljest ainult siis, kui süsteemis ei ole rõhku. Pärast töid puhastusvahendiga: Loputamiseks laske seadmel umbes 1 minut töötada. Vabastage pesupüstoli päästik. Lülitage masin välja „0/VÄLJAS“. Veekraan sulgeda. Vajutage püstoli päästikule, et eemaldada süsteemist jääkrõhk. Joonis Blokeerige pesupüstoli hoob. Lahutage masin veevarustusest. Tõmmake toitejuhe pistikupesast välja.

Ettevaatust Kaitske seadet ja tarvikuid külma eest. Külm lõhub seadme ja tarvikud, kui need ei ole täielikult veest tühjad. Kahjustuste vältimiseks. Tühjendage masin täielikult veest: Lülitage masin ilma külgeühendatud kõrgsurvevoolikuta ja ilma ühendatud veevarustuseta sisse (maks. 1 min) ning oodake, kuni kõrgsurveliitmikust ei tule enam vett. Lülitage seade välja. Säilitage masinat ja kõiki tarvikuid ruumis, mille temperatuur ei lange allapoole nulli. ET – 7 Korrashoid ja tehnohooldus Abi häirete korral Oht Lülitage enne kõiki hooldustöid masin välja ja tõmmake võrgupistik välja. Hooldus Enne pikemat seismajätmist, näiteks talveks: Tõmmake maha puhastusvahendi imivooliku filter ja peske voolava vee all puhtaks. Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Tehnohooldus Seade on hooldusvaba. Varuosad Kasutage eranditult KÄRCHERi originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi lõpus. Paljud tõrked saate alljärgneva loendi abiga ise kõrvalda. Kahtluse korral palun pöörduda volitatud hooldustöökoja poole. Oht Lülitage enne kõiki hooldustöid masin välja ja tõmmake võrgupistik välja. Remonditöid ja töid elektriliste komponentide juures tohib teha ainult volitatud hooldustöökoda. Seade ei tööta Tõmmake pesupüstoli hooba, seade lülitub sisse. Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele. Kontrollige toitekaablit vigastuste osas. Seadmes puudub surve Seadme õhutamine: Lülitage seade ilma ühendatud kõrgsurvevoolikkuta sisse ja oodake (maks. 2 minutit), kuni kõrgsurveliitmikust väljuvas vees ei ole mulle. Lülitage seade välja ja ühendage uuesti kõrgsurvevoolik. Kontrollige veevarustust. Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Surve tugev kõikumine Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga mustus düüsiavast ning peske eest veega üle. Kontrollige pealevoolava vee kogust. Seade lekib Masina väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduge volitatud hooldustöökoja poole. Puhastusainet ei võeta sisse Võtke joatoru pesupüstolilt ära ja töötage ainult pesupüstoliga või kasutage joatoru survereguleerimisega ja keerake asendisses „Mix“. Puhastage puhastusvahendi imivooliku filtrit. Kontrollige, et puhastusvahendi imivoolikus ei ole murdekohti. ET – 8

Tehnilised andmed Elektriühendus Pinge EÜ vastavusdeklaratsioon Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 220-240 V 1~50/60 Hz 1,3 kW IP X5 10 A Voolutarbimine Tarbitav võimsus Kaitseaste Elektriohutusklass Võrgukaitse (inertne) Veevõtuühendus Juurdevoolava vee tempera40 °C tuur (max) Juurdevoolu hulk (min) 7 l/min Juurdevoolurõhk 0,2-1,2 MPa Jõudluse andmed Töörõhk 8 MPa Max lubatud rõhk 10 MPa Jõudlus, vesi 5,2 l/min Jõudlus, puhastusvahend 0,3 l/min Pritsepüstoli reaktiivjõud 10 N Kaal, tööks valmis koos lisaseadmetega ilma tarvikute hoiukohata 4,7 kg tarvikute hoiukohaga 4,9 kg Tuvastatud väärtused vastavalt standardile EN 60335-2-79 Käte/käsivarte vibratsiooniväärtus <2,5 m/s2 Ebakindlus K 0,3 m/s2 Helirõhu tase LpA 75 dB(A) Ebakindlus KpA 3 dB(A) Müratase LWA + ebakindlus KWA 91 dB(A) Toode: Kõrgsurvepesur Tüüp: 1.673-xxx Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2004/108/EÜ 2000/14/EÜ 2011/65/EU Kohaldatud ühtlustatud standardid: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Järgitud vastavushindamise protseduur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: Garanteeritud: 91 Allakirjutanud toimivad juhatuse korraldusel ja volitusel. CEO Tehniliste muudatuste õigused reserveeritud! Head of Approbation dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2013/01/01
